Type de produit	Casque FM sans fil
Marque	Philips
Modèle	SBC HC8560
Transmission	Radiofréquence (RF) 863-865 MHz, modulation FM
Portée efficace	Jusqu'à 100 mètres, omnidirectionnelle
Réponse en fréquence	20-20 000 Hz
Alimentation émetteur	12 V CC / 200 mA, adaptateur secteur inclus (Philips SBC CS030/00)
Alimentation casque	2 piles rechargeables NiMH R03/AAA (type Philips SBC HB550S)
Autonomie des piles	Environ 15 heures
Temps de charge	Environ 16 heures
Canaux	3 canaux sélectionnables : 863,5 MHz, 864 MHz, 864,5 MHz
Réglage automatique	Oui, par bouton AUTO-TUNING
Optimisation sonore	Commutateur 3 positions : Off / Graves / Aigus
Connectivité	Entrée audio stéréo 3,5 mm (émetteur) ; adaptateur 6,3 mm et câble RCA fournis
Compatibilité	Autres casques/enceintes Philips 864 MHz (même tonalité pilote 19 kHz)
Nettoyage	Chiffon doux légèrement humide ; pas de produits alcoolisés, ammoniac ou abrasifs
Température et environnement	Éviter humidité, pluie, sable, sources de chaleur et lumière directe du soleil
Certifications	Directive R&TTE 1999/5/CE ; classe 3 selon EN 301 489-1 et EN 301 489-9

FOIRE AUX QUESTIONS - SBCHC8560 PHILIPS

Comment charger le casque Philips SBC HC8560 ?

Placez le casque dans la station d'accueil en alignant les broches de chargement. L'indicateur CHARGING s'allume. La charge complète dure environ 16 heures, après quoi l'indicateur s'éteint. Utilisez uniquement l'adaptateur secteur fourni (12 V/200 mA, type SBC CS030/00) et les piles rechargeables NiMH Philips (R03/AAA, type SBC HB550S).

Que faire si le casque ne s'allume pas ?

Vérifiez que les piles sont installées correctement (respectez la polarité) et qu'elles sont chargées. Assurez-vous que le bouton POWER du casque est enfoncé. Si le voyant POWER ne s'allume pas, remplacez les piles ou chargez-les.

Comment connecter le casque à ma source audio (TV, chaîne hi-fi) ?

Branchez le câble audio 3,5 mm fourni à la sortie casque ou ligne de votre source. Utilisez l'adaptateur 6,3 mm si nécessaire. Pour une sortie RCA, utilisez le câble fourni (rouge à droite, blanc à gauche). Réglez le volume de la source à un niveau fixe modéré (environ 25 %).

Pourquoi n'y a-t-il aucun son ou un son distordu ?

Vérifiez que le casque est sous tension et que l'émetteur est alimenté. Assurez-vous que le canal de l'émetteur correspond à celui du casque (utilisez AUTO-TUNING). Vérifiez le volume du casque et de la source. Si le son est faible, augmentez le niveau de sortie de la source (sans distorsion).

Comment régler le canal pour éviter les interférences ?

Sur l'émetteur, utilisez le sélecteur de canaux pour choisir l'un des trois canaux (1, 2 ou 3). Ensuite, sur le casque, maintenez enfoncé le bouton AUTO-TUNING pendant environ 1 seconde pour synchroniser automatiquement le récepteur sur l'émetteur.

Quels types de piles puis-je utiliser ?

Utilisez uniquement les piles rechargeables NiMH à enveloppe raccourcie Philips (R03/AAA, type SBC HB550S, référence 996500015757). N'utilisez pas de piles NiCd ni de piles alcalines, car elles pourraient endommager le casque.

Puis-je utiliser ce casque avec d'autres appareils sans fil Philips ?

Oui, il est techniquement possible d'utiliser plusieurs casques ou enceintes FM sans fil Philips avec un seul émetteur, à condition qu'ils fonctionnent dans la bande 864 MHz, utilisent la même modulation et détectent une tonalité pilote de 19 kHz. Consultez les spécifications de chaque appareil pour vérifier la compatibilité.

Comment nettoyer le casque ?

Utilisez un chiffon doux légèrement humidifié (chamois). N'utilisez pas de produits contenant de l'alcool, de l'ammoniac ou des abrasifs, qui pourraient endommager la surface. Évitez de faire pénétrer du liquide à l'intérieur.

Quelle est la portée du casque ?

La portée effective peut atteindre jusqu'à 100 mètres en champ libre (vision directe). La transmission est omnidirectionnelle (360°). Des obstacles comme les murs peuvent réduire la portée.

Le casque émet un sifflement ou un bruit de fond. Que faire ?

Assurez-vous que le casque est bien réglé sur le bon canal (utilisez AUTO-TUNING). Éloignez l'émetteur et le casque d'autres sources d'interférences (Wi-Fi, autres appareils RF). Essayez de changer de canal sur l'émetteur. Vérifiez également que la source audio a un niveau de sortie suffisant.

MODE D'EMPLOI SBCHC8560 PHILIPS

Manuel d'utilisation

Bruksanvisning

Odycx npnoews

Eληνικα 68

Kullanim talimatlari

Cesky 92

Pycckn 108

Kasutusjuhend

Eesti keel 116

Naudojimo instrukcija

Lietuviskai 132

Vue d'ensemble du fonctionnement 12 Précautions d'utilisation 13 Compatibilité du casque 13 Utilisation de votre casque FM sans fil 14-16 Dépannage 16-18 Spécifications techniques 18 Réglementation européenne 19

SBC HC8560

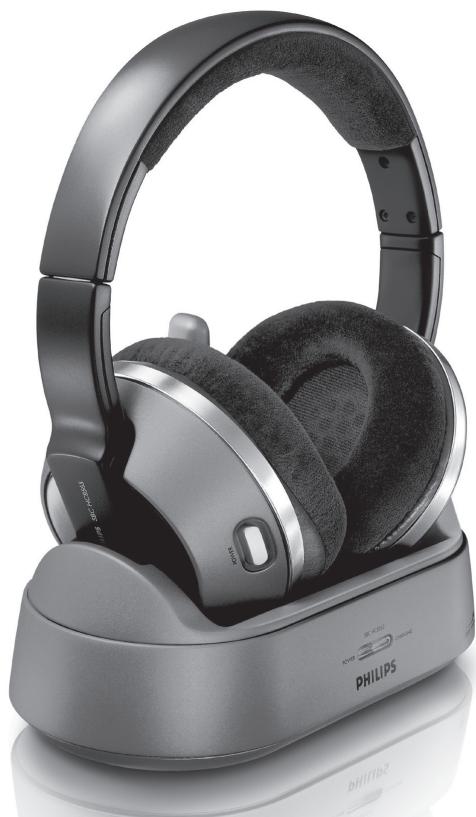

Félicitations! Vous venez d'acheter l'un des casques numériques FM sans fil les plus perfectionnés.

Ce système intègre la technologie FM sans fil la plus récente, qui vous donne une liberté de mouvement complète lorsque vous regardez un film ou que vous écoutez votre morceau de musique préféré. Grâce à sa station d'accueil de recharge, votre casque peut être rechargé facilement lorsqu'il n'est pas utilisé. Ainsi, votre casque se recharge entièrement et il est toujours prêt à être utilisé, où que vous souhaitiez regarder un film.

Pour tirer le meilleur parti de votre casque numérique FM sans fil, lisez ce manuel soigneusement et conservez-le pour vous y reporter à l'avenir.

Émetteur

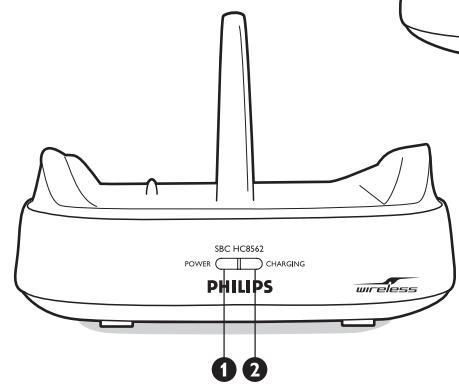

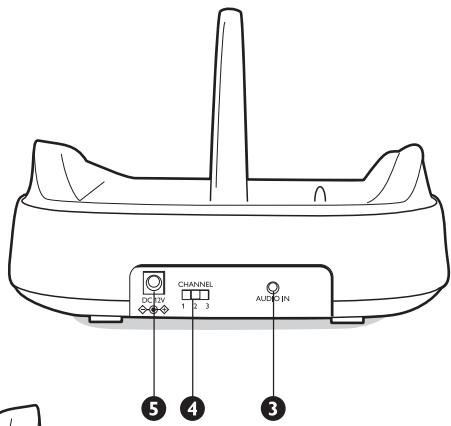

1 Indicateur marche/arrêt 2 Indicateur de chargement 3 Jack d'entrée stéréo 3,5 mm 4 Sélecteur de canaux 5 Jack d'entrée d'alimentation CC

B) récepteur

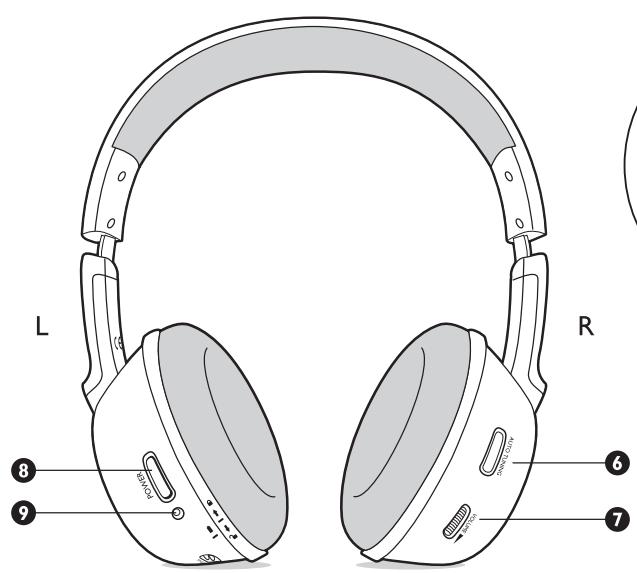

6 Commutateur de réglage automatique 7 Contrôle du volume 8 Bouton marche/arrêt 9 Indicateur marche/arrêt / Indicateur piles faibles 10 Le commutateur d'optimisation du son

Informations importantes

Lisez attentivement les instructions suivantes et conservez ce livre pour vous y reporter à l'avenir. Toutes les instructions d'emploi et de sécurité doivent être lues avant d'utiliser ce casque FM sans fil.

Précautions d'utilisation

• Évitez tout risque de choc électrique ou d'incendie: Cet appareil ne doit jamais être exposé à une humidité excessive, à la pluie, au sable ou à des sources de chaleur (en particulier aux appareils de chauffage ou à un ensoleillement direct).
• L'équipement radio des applications audio sans fil n'est pas protégé contre les interférences d'autres services radio.
• N'utilisez pas d'agents nettoyants contenant de l'alcool, de l'ammoniac ou des produits abrasifs, qui peuvent endommager l'extérieur de l'appareil. Utilisez un peu de chamois légèrement humidifié pour nettoyer l'extérieur de l'appareil.
• Si un liquide entre dans le casque, retirez les piles immédiatement et consultez un revendeur/agréé.
• N'utilisez pas ce produit dans une pièce humide ou sujette à des projections d'eau.
• N'exposez pas ce produit à la lumière directe du soleil ni à une source de forte chaleur.
• Ne démontez pas ce produit. En cas de problèmes techniques, apportez-le à votre revendeur Philips.
• Ne couvrez pas ce produit.
• Les équipements électroniques sensibles ou mal protégés peuvent être affectés par l'utilisation de ce produit. Cette interférence peut endommager l'un des deux appareils. Vérifiez si l'un des appareils à proximité peut être affecté par ce produit avant de commencer à l'utiliser.
• Sécurité d'écoute ! Une utilisation continue à volume élevé peut endommager votre ouïe de façon permanente.

Compatibilité du système

Il est techniquement possible d'utiliser plusieurs autres casques FM sans fil ou des enceintes FM sans fil Philips avec un seul émetteur à condition que*:

• ils fonctionnent tous dans la bande 864 MHz
• Ils utilisent tous le même système de modulation. Ils détectent tous une tonalité pilote de 19kHz.

Consultez les fiches de spécifications électriques de l'appareil pour connaître sa compatibilité.

Cette déclaration doit être interprétable d'un point de vue technique et, par conséquent, ne constitue pas une garantie ni une obligation de quelque nature que ce soit concernant la disponibilité commerciale de casques-enceintes FM sans fil compatibles SBC HC8562.

Important!

• Utilisez uniquement un adaptateur ca/cc Philips SBC CS030/00 (/05 pour le Royaume-Uni et l'Irlande) 12 V/200 mA.
• Utilisez uniquement les piles rechargeables à enveloppe raccourcie NiMH Philips (R03/AAA, type : SBC HB550S, numéro de référence 996500015757).
• N'utilisez pas de piles NiCd ni de piles alcalines, qui pourraient endommager votre casque FM sans fil.

Installation/remplacement des piles

1 Dévissez et retirez le coussinet de l'oreille gauche du casque. 2 Insérez les piles rechargeables dans le compartiment des piles. Utilisez uniquement les piles rechargeables à enveloppe raccourcie NiMH Philips (R03/AAA, type : SBC HB550S, numéro de référence 996500015757). 3 Vérifiez que les piles sont correctement insérées, de la façon indiquée par le symbole de polarité dans le compartiment des piles. Retirez toujours les piles du casque si vous ne l'utilisez pas pendant une longue période. 4 Replacez le coussinet de l'oreille gauche.

Configuration de l'émetteur

5 Vérifiez que la tension nominale de l'adaptateur, indiquée sur la plaquette d'identification, correspond à la tension d'alimentation du secteur. 6 Connectez le connecteur de sortie CC de l'adaptateur CA/CC 12 volts/200 mA au jack d'entrée d'alimentation DC 12V situé à l'arrière de l'émetteur. 7 Connectez l'adaptateur CA/CC 12 volts/200 mA à une prise secteur. Retirez toujours l'adaptateur de la prise secteur si vous n'utilisez pas l'émetteur pendant une certaine période.

Chargement du casque

Placez le casque dans la station d'accueil de chargement et vérifiez que les broches de chargement de l'émetteur et le contact de chargement du casque sont bien alignés.

L'indicateur CHARGING s'allumera automatiquement durant le chargement. En même temps, le casque se mettra automatiquement hors tension (les indicateurs marche/arrêt POWER s'eteindront).

Quand le chargement sera fini (après environ 16 heures), l'indicateur vert CHARGING s'eteindra automatiquement.

Important!

• La station d'accueil de chargement n'émet pas de signal audio quand le chargement est activé.

Attention!

• Avant d'utiliser le casque FM pour la première fois, vérifie que les piles sont entièrement chargées (au moins 16 heures de rechargement). Vous prolongerez ainsi l'utilisation des piles.
• Ce produit est conforme aux règlements de sécurité les plus récents. Chargez les piles uniquement avec la station d'accueil fournie (SBC HC8562) ou avec un chargeur entièrement compatible.

Connexion audio

9 Connectez une extrémité du câble audio (prise stéreo 3,5 mm) au jack d'entrée stéreo 3,5 mm de l'émetteur.

10 Connectez l'autre extrémité du câble stéreo 3,5 mm à:

a) la sortie casque d'une source audio (téléviseur, chaîne hi-fi ou PC). Réglez le volume de la source audio à un niveau fixe assez haut, par exemple à 25% du niveau maximum. - Si votre source audio a une sortie casque 6,3 mm, utilisez la prise de l'adaptateur stéreo 3,5 mm vers 6,3 mm fournie.

Important!

• Sur certains téléviseurs, le jack de niveau de sortie du casque ne peut être réglé qu'en accédant au menu sur l'écran du téléviseur.

b) la sortie ligne d'une source audio (REC OUT ou LINE OUT) à l'aide du câble fourni.

• Vérifiez que la prise RCA rouge (canal droit) est connectée au canal droit (rouge) de la source audio.
• Vérifiez que la prise RCA blanche (canal gauche) est connectée au canal gauche (blanc) de la source audio.
• Si la source audio a un niveau de sortie RCA réglable, réglez le niveau de sortie au niveau le plus acceptable sans distorsions.

11 Mettez votre source audio sous tension et augmentez doucement le volume de la source audio.

L'indicateur POWER marche/arrêt de l'émetteur s'allume quand les signaux sont reçus.

Appuyez sur le bouton POWER marche/arrêt du casque.

L'indicateur POWER marche/arrêt s'allumera automatiquement.

13 Tenez enfoncé le bouton AUTO-TUNING du casque pendant environ 1 seconde pour capter le canal d'émission correct. Le casque se réglera automatiquement sur l'émetteur.

14 En cas d'interférence provenant d'autres émetteurs, réglez le canal d'émission, puis repésez l'étape 13 pour régler le casque sur l'émetteur.

15 Reglez le volume du casque sur le niveau d'écoute désiré.

Important!

• Évitez de régler le niveau de volume d'écoute sur la source audio, car vous risquez de diminuer la qualité audio en obtenant un niveau d'entrée trop faible.

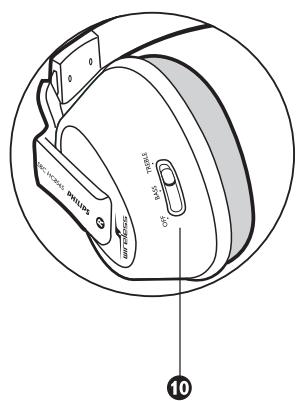

16 Pour utiliser les options d'optimisation du son, utilisez le commutateur d'optimisation du son situé sur la coque de l'oreille droite. Il existe trois options : 1) Optimisation du son désactivée (Off), 2) graves (Bass), 3) aigus. Réglez la qualité du son selon vos préférences personnelles.

Dépannage

En cas de problème, vérifie tout d'abord les points suivants. Si les conseils ci-dessous ne vous aident pas à résoudre le problème, consultez votre revendeur ou le service après-vente (voir Besoin d'aide?). N'essayez jamais d'ouvrir l'appareil vous-même car vous annulerez la garantie. D'abord, vérifie que tous les câbles sont connectés correctement.

Problème	Cause possible	Solution
Le casque ne se charge pas	Aucune pile installée	Suivez les étapes 1 à 4 Installation/remplacement des piles.
	Orientation incorrecte des piles	Replacez les piles conformément au symbole de polarité gravé.
	Pas d'alimentation	Vérifiez que la station d'accueil est connectée au secteur à travers un adaptateur et suivez les étapes 5 à 7.
	La broche de chargement de la station d'accueil n'est pas en contact avec la plaque métallique du casque	Vérifiez que le casque est bien en place et que l'indicateur CHARGING est allumé.
	Orientation incorrecte du casque dans la station de chargement	Orientez le casque dans la position correcte.
Pas de son/son distordu	Casque hors tension	Appuyez sur le bouton POWER marche/arrêt. L'indicateur POWER marche/arrêt s'allume automatiquement, indiquant que le casque est sous tension.

Aucune pile installée	Suivez les étapes 1 à 4 Installation/remplacement des piles.
Orientation incorrecte des piles	Replacez les piles conformément au symbole de polaritégrave.
Pas d'alimentation vers l'émetteur	Vérifiez que la station d'accueil est connectée au secteur à travers un adaptateur et suivez les étapes 5 à 7.
Piles faibles	Suivez les étapes 5 à 7 pour recharger le système.
Source audio non connectée	Vérifiez que la sortie audio de votre source audio est connectée au jack d'entrée stéreo 3,5 mm de votre émetteur. Suivez les étapes 9 à 12.
Source audio hors tension	Mettez votre source audio sous tension.
Volume régle trop bas	Régléz le volume du casque de votre source audio ou du casque. Sécurité d'écoute: Une utilisation continue à volume élevé peut endommager votre ouïe de façon permanente.
Niveau de sortie audio trop faible	Si les sources audio ont un niveau de sortie régable, régléz le niveau de sortie sur un niveau plus élevé et sans distorsions. IMPORTANT: Sur certains téléviseurs, le jack de niveau de sortie du casque ne peut être réglé qu'en accédant au menu sur l'écran du téléviseur.
Le casque n'est pas régled sur l'émetteur	Tenez enforcé le bouton AUTO-TUNING du casque pendant environ 1 seconde, pour que le casquecherche automatiquement le meilleur niveau possible de réception.
Interférence d'autres sources radio	1) Régléz l'émetteur sur un autre canal de fréquence. Sélectionnez l'une des 3 options pour obtenir la meilleure réception possible. Nous vous conseillons de sélectionner le canal 1 comme première option. Ensuite, régléz le canal du casque de la façon décrite ci-dessus. 2) Placez l'émetteur ou le casque à un autre endroit
Récepteur trop éloigné de l'émetteur	Rapprochez-le

	Émetteur utilisé autre que SBC HC8562	Utilisez l'émetteur SBC HC8562 fourni. Certains émetteurs intégrés peuvent ne pas être compatibles avec le casque SBC HC8565 en raison des technologies avancesuses.
Pas de son (casques ou enceintes sans fil Philips)	La station d'accueil de chargement n'émet pas de signal audiopendant le chargement. Par conséquent, les casques ou enceintes sans fil Philips ne peuvent pas receivevoir de signal, même s'ils sont compatibles avec la station d'accueil SBC HC8562.	Si vous voulez écouter de la musique avec d'autres casques ou enceintes sans fil Philips compatibles avec la station d'accueil SBC HC8562, retirez le casque SBC HC8565 de la station d'accueil.
Spécifications*
Émetteur	Système:	Radiofréquence (RF)
	Modulation:	Modulation de fréquence (FM)
	Fréquence pilote:	19kHz
	Fréquence porteuse: (/00 & /05)	Canal 1: 863.5MHz Canal 2: 864MHz Canal 3: 864.5MHz
	Puisance de sortie rayonnée:	<10mW
	Portée d'émission efficace:	jusqu'à 100 mètres, omnidirectionnelle (360°)
	Niveau d'entrée:	500 mV
	Alimentation électrique:	12 volts/200 mA CC, centre positif; type: SBC CS030/00 (/05 pour le Royaume-Uni et l'Irlande)
Casque d'écoute	Fréquence de réception: (/00 & /05)	863MHz – 865MHz
	Rapport signal/bruit:	~ 70 dB (onde sinusoidale de 1 kHz, ponderée A)
	Distorsion:	distorsion harmonique totale ≤ 2 %
	Déparation des canaux:	≥ 30 dB
	Portée de fréquence audio:	20-20,000 Hz
	Alimentation électrique:	2 x piles rechargeables R03/AAA (Philips, NiMH, type: SBC HB550S, numéro de référence 996500015757)
	Durée des piles:	~ 15 heures
*) Caracteristiques sujéttes à des modifications sans avis préalable** **) Selon les conditions écifications ambantes

Réglementation européenne

Philips Consumer Electronics, B. U. périphériques et accessoires, déclare par la présente que ce casque sans fil FM (SBC HC8560) est conforme aux exigences essentielles et aux dispositions concernées de la directive 1999/5/EC.

Ce produit a été conçu, testé et fabriqué en respectant la directive européenne R&TTE 1999/5/EC.

Conformément à cette directive, ce produit peut être mis en service dans les États suivants:

SBC HC 8560/00

Ce produit est conforme aux critères de la classe 3 définis dans les directives EN 301 489-1 et EN 301 489-9.
