PR3733 - Appareil de thérapie de douleur PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Patch antidouleur à lumière bleue et chaleur pour douleurs musculaires dorsales
Modèle	PR3733
Marque	Philips
Alimentation	Batterie Li-Ion rechargeable, adaptateur secteur 100-240V, 50-60 Hz, 15 W
Autonomie	Environ 4 séances par charge complète
Temps de charge	Moins de 5 heures
Modes de traitement	3 modes : Faible (30 min, 50%), Moyen (20 min, 75%), Élevé (15 min, 100%)
Longueur d'onde	453 nm (lumière bleue)
Puissance rayonnante max	1,44 W (mode élevé)
Température maximale en surface	Jusqu'à 47 °C (mode élevé, tous utilisateurs)
Indice de protection	IP22 (protégé contre les gouttes d'eau inclinées)
Classification médicale	Classe IIa, groupe de risque 1 (DEL)
Zones d'application	Région lombaire et haut du dos
Accessoires fournis	Patch antidouleur, 2 sangles (lombaire et haut du dos), adaptateur secteur, câble USB
Entretien et nettoyage	Patch : chiffon humide ; sangles : lavage machine 30°C cycle délicat, séchage à l'air libre
Sécurité	Ne pas utiliser chez les personnes avec stimulateur cardiaque, grossesse, diabète sévère, cancer de la peau, etc. Ne pas fixer la lumière. Ne pas utiliser plus de 2 fois par jour.
Pièces détachées et réparabilité	Sangles de rechange : PR3721 (haut du dos), PR3723 (lombaire). Réparations par centre agréé Philips.
Informations générales	Utilisation à partir de 18 ans. Durée de vie prévue : 5 ans. Garantie : 2 ans (hors sangles).

FOIRE AUX QUESTIONS - PR3733 PHILIPS

Comment charger le patch antidouleur BlueTouch ?

Connectez le câble USB à l'adaptateur secteur, branchez l'adaptateur sur une prise 100-240V, puis insérez la microfiche USB dans la prise du patch. Le voyant vert clignote pendant la charge et devient fixe quand la batterie est pleine (moins de 5 heures). Ne pas utiliser pendant la charge.

Combien de séances puis-je faire par jour ?

Maximum 2 séances par jour. Chaque séance dure 15, 20 ou 30 minutes selon le mode choisi. Respectez la durée indiquée pour ne pas dépasser la dose de lumière quotidienne.

Quelles sont les contre-indications ?

N'utilisez pas l'appareil si vous êtes enceinte, si vous avez un stimulateur cardiaque, un diabète sévère, un cancer de la peau, une fièvre, une tension artérielle non contrôlée, une ostéoporose sévère, ou si vous prenez des médicaments photosensibilisants. Consultez la notice complète.

Puis-je utiliser l'appareil sur d'autres parties du corps ?

Non, le patch est conçu uniquement pour la région lombaire et le haut du dos (douleurs musculaires dorsales). Ne l'utilisez pas sur d'autres zones.

Que faire si la peau devient rouge après une séance ?

Une légère rougeur est normale à cause de l'augmentation de la circulation sanguine. Elle disparaît après la séance. Si vous constatez un bronzage, attendez qu'il s'estompe avant la prochaine séance et utilisez un mode moins intense.

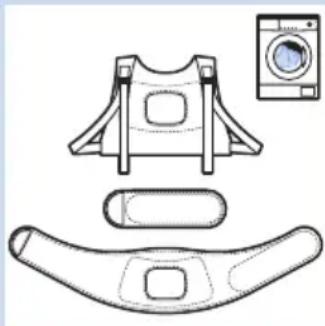

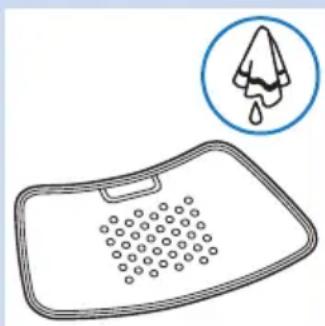

Comment nettoyer le patch et les sangles ?

Nettoyez le patch avec un chiffon humide (ne pas immerger). Les sangles se lavent en machine à 30°C cycle délicat, dans un sac de lavage. Séchage à l'air libre, pas de sèche-linge ni de repassage.

L'appareil s'éteint tout seul pendant une séance, est-ce normal ?

Oui, l'appareil s'éteint automatiquement à la fin de la durée programmée (15, 20 ou 30 min). Vous entendrez une triple tonalité. Si l'arrêt est prématuré, la batterie est peut-être vide ou l'appareil a surchauffé.

Que faire si le voyant de charge reste orange ?

Cela signifie que la batterie est faible et ne contient pas assez d'énergie pour une séance. Rechargez complètement le patch avant la prochaine utilisation.

Puis-je utiliser l'appareil si j'ai un tatouage dans la zone de traitement ?

La lumière bleue peut décolorer les tatouages. Évitez d'utiliser le patch directement sur un tatouage ou consultez votre médecin.

Où puis-je acheter des sangles de rechange ?

Les sangles sont disponibles chez les revendeurs Philips ou sur le site shop.philips.com. Références : PR3721 (haut du dos) et PR3723 (lombaire).

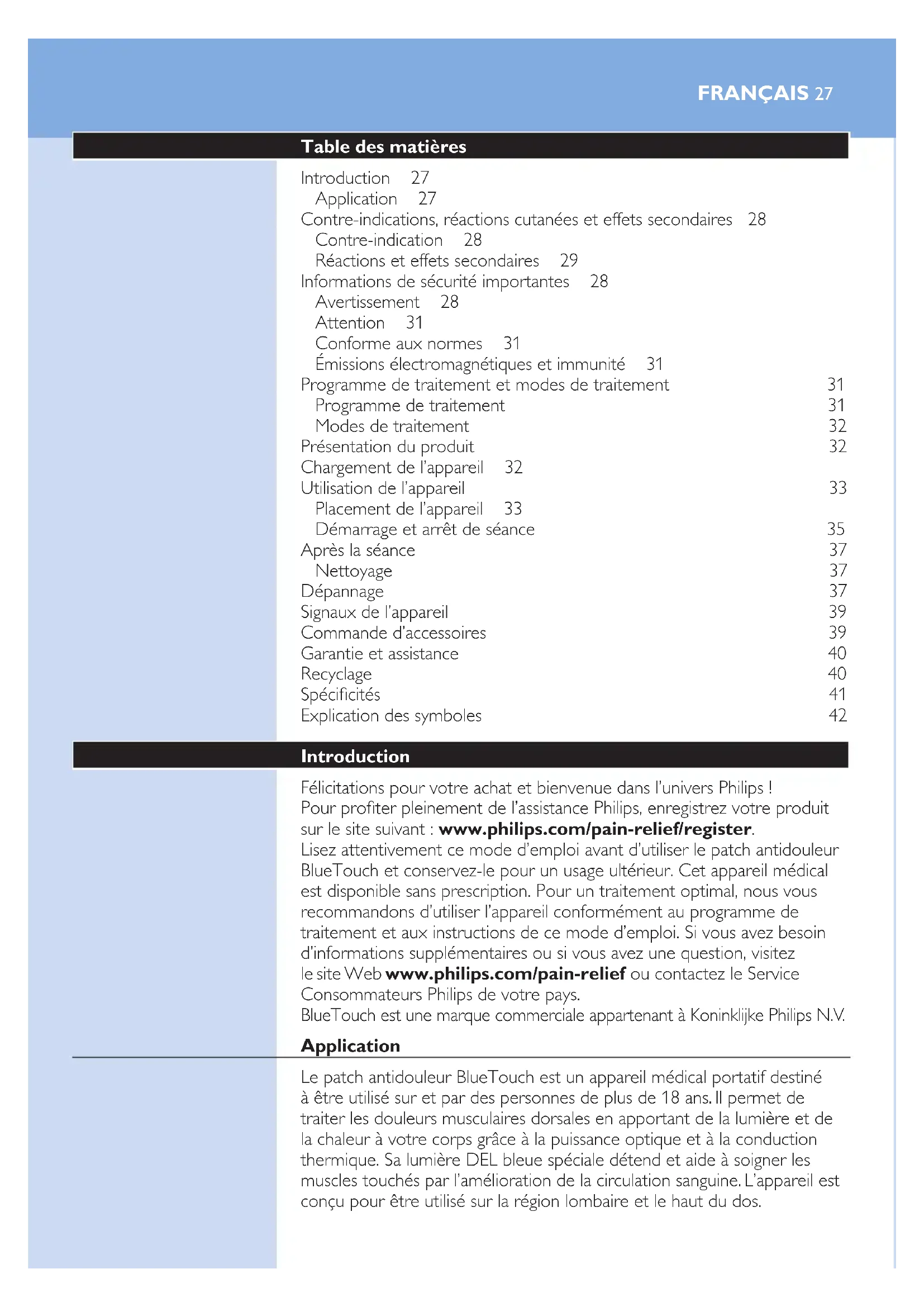

MODE D'EMPLOI PR3733 PHILIPS

Contre-indications, reactions cutanées et effets secondaires 28

Contre-indication 28

Réactions et effets secondaires 29

Informations de sécurité importantes 28

Avertissement 28

Attention 31

Conformé aux normes 31

Émissions électromagnétiques et immunité 31

Programme de traitement et modes de traitement 31

Programme de traitement 31

32

Présentation du produit 32

Chargement de l'appareil 32

Utilisation de l'appareil 33

Placement de l'appareil 33

Demarrage et arrêt de séance 35

Aprés la séance 37

Nettoyage 37

Dépannage 37

Signaux de l'ordinateil 39

Commandedaccessoires 39

Garantie et assistance 40

Recyclage 40

Spécificités 41

Explication des symboles 42

Introduction

Félicitations pour votre achat et bienvenue dans l'univers Philips !

Pour profiter pleinement de l'assistance Philips, enregistrez votre produit sur le site suivant : www.philips.com/pain-relief/register.

Lisez attentionivement ce mode d'emploi avant d'utiliser le patch antidouleur BlueTouch et conservez-le pour un usage ultérieur. Cet apparéil Médical est disponible sans prescription. Pour un traitement optimal, nous vous recommandons d'utiliser l' apparéil conformément au programme de traitement et aux instructions de ce mode d'emploi. Si vous avez besoin d'informationes supplémentaires ou si vous avez une question, visitez le site Web www.philips.com/pain-relief ou contactez le Service Consommateurs Philips de votre pays.

BlueTouch est une marque commerciale appartenant à Koninklijke Philips N.V.

Application

Le patch antidouleur BlueTouch est un apparéil Médical portatif destiné à être utilisé sur et par des personnes de plus de 18 ans. Il permet de traîter les douleurs musculaires dorsales en apportant de la lumière et de la chaleur à votre corps grâce à la puissance optique et à la conduction thermique. Sa lumière DEL bleue spéciale détend et aide à soigner les muscles touchés par l'amélioration de la circulation sanguine. L' apparéil est consçu pour être utilisé sur la région lombaire et le haut du dos.

Vous pouvez placer l'appareil sur la zone à Traitser à l'aide d'une sangle et l'utiliser pendant vos activités quotidiennes normales. L'appareil est alimenté par des batteries rechargeables qui ne peuvent pas'être remplacées.

Contre-indications, réactions cutanées et effets secondaires

Contre-indications

Conditions générale de santé

N'utilise pas l'appareil si l'une des conditions generales de santé ci-dessous s'appliquent à vous :

• grossesse ou allaitement au sein
• fièvre
• tension arterielle elevée non contrôle ou antécédent cardiovascularaire (attaque, infarctus du myocarde, angine de poitrine, maladie vasculaire arteriosclerotique, maladie vasculaire périhérique ou (grave) insuffisance cardiaque congestive)
• diabète séveré ou non contrôle ou diabète avec des dommages périphériques
• presence d'un dispositif Médical implanté (vis, etc.) dans ou à proximité de la zone de traitement ou presence d'un dispositif Médical implantable actif, par exemple un stimulator cardiaque, un défibrillateur, un neurostimulator, un implant cochlaire ou un dispositif actif d'administration de médicaments, n'importe où dans le corps
• douleur généralisée
• mauvaise santé générale
• schizophrenie, syndrome borderline ou depression grave
• osteoporose sévère (score T de 2,5 et des antécédents de 1 ou plusieurs fractures d'os) ou d'une autre maladie grave des os

Problèmes de santé liés à la douleur

N'utilise pas l'appareil si l'un des problèmes de santé liés à la douleur ci-dessous s'applique à vous :

• opération ratée du dos ou opération du torsé, de la tête ou du dos au cours des 8 dernières semaines
• luxation aiguè ou fracture au cours des 8 dernières semaines
• une maladie dégénérative du système nerveux central, comme la sclérose en plaques ou la maladie de Parkinson
• sténose spinale qui cause des maux de dos
• syndrome de queue de cheval ou d'autres symptômes neurologiques indiquant une neuropathie
• privation sensorielle ou diagnostic de zona ou de névralgie postherpétique, en particulier dans la zone située au milieu du tronc
• maladie inflammatoire ou maladie chronique connue pour causeur des douleurs comme la spondylarthropathie, l'arthrite rhumatoide, le lupus érythémateux ou la borréliose de Lyme

Problèmes dermatologiques ou oncologiques

N'utilisez pas l'appareil si l'un des problèmes dermatologiques ou oncologiques ci-dessous s'applique à vous :

• antécédents de cancer de la peau ou de tout autre cancer localisé, ou presence de léssions précancéuses ou de grands grains de beau dé dans la zone à traiter

• allergie au soleil

• brûlures ou coups de soleil

• si vous prenez des médicaments photosensibilisants, n'utilise pas l'appareil si la notice indique que les médicamentsprésentent des risques de réaction photo-allergique ou photo-toxique, ou si elle précise qu'il faut éviter une exposition au soleil
• si vous prenez des stéroïdes car ces médicaments rendent la peau plus sensible aux imitations
• maladie de la peau comme la porphyrie, la lucite polymorphe, la dermatite actinique chronique, le prurigo actinique ou l'urticaire solaire causant une photosensibilité
• infections, eczema, tatouages qui ne guerissent pas, brûlures, inflammations (par ex.follicules enflammées),lacérations, abrasions, herpés simplex, psoriasis, plaies ou léssions et hématomes dans la zone à traiter
• allergie aux matériaux en surface du patch antidouleur BlueTouch (le polyurethane pour la surface en contact avec la peau et le polyester pour la surface qui n'est pas en contact avec la peau), ou au polyester des sangles

Réactions et effets secondaires

• Il est normal que la peau devienne légerement rouge durant le traitement. Ces rougeurs sont causées par l'augmentation de la circulation sanguine due à la chaleur du patch antidouleur BlueTouch. Ces rougeurs sont sans danger et s'estompent une fois le traitement terminé.
• Il est possible que vous remarquiez l'apparition d'un bronzeage après la séance. La cause de ce bronzeage est l'exposition à la lumière. Il s'agit d'un effet similaire à celui causé par la lumière du soleil ou la chaleur. Il est sans danger et s'estompe de lui-même après un certain nombre de semaines, parfois quelques mois. Repoussez la séance suivant jusqu'à ce que le bronzeage ait disparu. Ensuite, pour éviter de bronzezer, utilisez un mode moins intensif et évitez toute pression excessive sur le patch antidouleur BlueTouch (par exemple en évitant de vous asseoir, de vous coucher ou de vous appuyer dessus).
• La lumière bleue peut provoquer une décoloration des tatouages dans la zone de traitement.

Informations de sécurité importantes

Avertissement

• Le patch antidouleur BlueTouch a été concu pour Traits le mal de dos.
  Ne l'utilise pas à d'autres fins.
• Ceci est un apparéil Médical. Tenez-le hors de portée des enfants.
• Lisez attentivement ce mode d'emploi et conformez-vous toujours aux instructions de traitement et d'installation.
• N'utilisez pas l'appareil sur des enfants ou des bébés car leur peu est immature.
• Les adultes dont les capacities physiques, sensorieles ou intellectuelles sont réduites ne doivent pas utiliser cet apparéil car il se peut qu'ils ne soient pas en mesure de l'utiliser conformément aux instructions de ce mode d'emploi.

• Le patch antidouleur BlueTouch n'est pas adapté à une utilisation continue. Conformez-vous toujours au programme de traitement indiqué au chapitre « Programme de traitement et modes de traitement ». N'utilise pas l'appareil plus de deux fois par jour.

• Si le traitement devient inconvertable, réglez l'appareil sur un mode de traitement plus faible. Si le traitement est toujours inconvertable en mode faible, éteignez le patch antidouleur BlueTouch et cessez de l'utiliser.

• Ne fixez pas des yeux la lumière émise par le patch antidouleur BlueTouch en cours d'utilisation car cela pourrait entrainer des irritations ou des dommages oculaires.
• Ne laissez pas le patch antidouleur BlueTouch sans surveillance lorsqu'il est allumé car cela pourrait entraîner des irritations ou des dommages oculaires si d'autres personnes fixent des yeux la luzière émise par l'appareil.
• N'appliquez pas aucune crème ou lotion sur la peau avant le traitement car cela pourrait entraîner une irritation de la peau.
• Chargez le patch antidouleur BlueTouch uniquement en connectant le cable USB et l'adaptateur fourni avec l'appareil à une prise secteur.
• Ne portez pas le patch antidouleur BlueTouch pendant qu'il charge. Il existe un risque de chocolélectrique.
• Le patch antidouleur BlueTouch n'est pas étanche. N'utilisez pas le patch antidouleur BlueTouch dans des environnements humides. Ne plongez jamais le patch antidouleur BlueTouch dans l'eau et ne le rincez pas sous le robinet.
• Gardez l'adaptateur au sec.
• N'exercez jamais de pression excessive sur le patch antidouleur BlueTouch, par exemple en appuyant, en vous couchant, en vous assevant ou en vous tenantABOUT dessus. Ne vous penchez pas lourdement contre le patch antidouleur BlueTouch lorsque vous etes assis. Une pression excessive sur I'appareil peut entrainer un assemblissement ou des rougeurs de la peau dans la zone en contact avec le patch.
• Ne serrez pas et ne tordez pas le patch antidouleur BlueTouch. Tenez le patch antidouleur BlueTouch à l'écart des objets tranchants, pointus ou abrasifs.
• Vérifiez toujours si le patch antidouleur BlueTouch et l'adaptateur ne désentent pas de signe de dépréciation avant utilisation. N'utilise pas le patch antidouleur BlueTouch ou l'adaptateur si vous remarquez de tels dommages.
• Remplacez toujours un adaptateur endommagé par un adaptateur de même type pour éviter tout accident. Contactez Philips pour obtenir un nouvel adaptorateur.
• Ne modifiez pas le patch antidouleur BlueTouch et ses accessoires.
• Confiez toujours le patch antidouleur BlueTouch à un Centre Service Agréé Philips pour réparation ou vérification. Toute réparation par une personne non qualifiée peut s'avérer dangereuse pour l'utilisateur.
• Utilisez et chargez le patch antidouleur BlueTouch à une température comprise entre +5^ et +35^ . Rangez le patch antidouleur BlueTouch à une température comprise entre -20^ et +50^ .
• Utilisez le patch antidouleur BlueTouch uniquement dans l'une des sangles spécialement conçues fournies avec l'appareil.
• N'utilisez pas l'appareil s'il est à moins de 30cm de tout équipement de communication sans fil, comme les routeurs de réseau domestique sans fil et les talkies-walkies. Cet équipement sans fil risque de provoquer des interférences electromagnétiques qui empêchent l'appareil de fonctionner correctement.

Attention

• N'exposez pas le patch antidouleur BlueTouch à des chocs violents ou des chutes.
• Si vous faites passer le patch antidouleur BlueTouch d'un environnement très chaud à un environnement plus froid, attendez environ 3 heures avant de l'utiliser.
• Pour éviter d'endommager le tambour de la machine à laver ou autres vêtements présents dans le tambour, nettoyez les sangles dans un sac de lavage à mailles fines.
• Si l'appareil n'est pas utilisé pendant plusieurs mois, rechargez-le régulierement.

Conformé aux normes

• Ce patch antidouleur BlueTouch est conforme à toutes les normes relatives aux apparêils Médicaux électriques et aux apparêils utilisant les rayonnements optiques (DEL) dans un environnement domestique (famille CEI 60601).

Émissions electromagnétiques et immunité

• Le patch antidouleur BlueTouch est conforme aux normes de sécurité EMC EN 60601-1-2. Il est concu pour être utilisé à domicile ou en milieu hospitalier.

Programme de traitement et modes de traitement

Programme de traitement

Respectez toujours la durée de traitement indiquée dans ce chapitre. N'utilise pas l'appareil plus de deux fois par jour.

Le patch antidouleur BlueTouch convient à une utilisation quotidienne.
Vous pouvez l'utiliser lorsque vous ressentez une douleur, mais ne l'utilise pas plus de deux fois par jour. Si vous suivez les instructions fournies dans ce chapitre, vous ne dépasserez pas la dose de lumière quotidienne maximale. L'effet produit par le patch antidouleur BlueTouch n'était généralement pas perceptible immédiatement, nous vous recommendons d'essayer l'appareil pendant au moins deux semaines avant de tirer des conclusions sur son efficacité.

Remarque : Vous pouvez utiliser le patch antidouleur BlueTouch deux fois de suite pour deuxtraitements de 15 minutes, 20 minutes ou 30 minutes. Pour commencer le second traitement, appuyez sur le bouton de mode pour rallumer l'appareil.

Modes de traitement

Modes Nombre detraitements par jour Durée de traitement et intensité de lumi

1:faible 1 ou 2 30 min à 50 %
2 : moyenne 1 ou 2 20 min à 75 %
3 : évée 1 ou 2 15 min à 100 %

• Mode 1 (faible): ce mode vous procure une légère sensation de chaleur et stimule la libération de monoxyde d'azote. Vous pouvez utiliser ce mode deux fois par jour, pour des séances 30 minutes.
• Mode 2 (moyen): ce mode vous procure une sensation de chaleur modérée et stimule la libération de monoxyde d'azote. Vous pouvez utiliser ce mode deux fois par jour, pour des séances 20 minutes.
• Mode 3 (elevé) : ce modeprocure une importante sensation de chaleur et stimule la libération de monoxyde d'azote. Vous pouvez l'utiliser deux fois par jour, pour des séances de 15 minutes.

La chaleur et le monoxyde d'azote détend et aide à soigner les douleurs musculaires par l'amélioration de la circulation sanguine.

Présentation du produit (fig. 1)

1 Patch antidouleur BlueTouch (extérieur)
2 Bouton de mode
3 Panneau de connexion
4 Voyant de charge
5 Microprise USB
6 Patch antidouleur BlueTouch (côte peu)
7 Zone d'utilisation
8 Adaptateur
9 Fiche USB standard
10 Microfiche USB

Chargement de l'appareil

Vouvevez charger le patch antidouleur BlueTouch avant la première utilisation. Voudevez egressement charger l'appareil lorsque sa batterie est faible. Lorsque vovches chargez le patch antidouleur BlueTouch, il faut moins de 5 heures pour charger la batterie. Quand elle entierement chargée, la batterie contient suffisamment d'énergie pour 4 séances ou plus. Vouvpuvez charger le patch antidouleur BlueTouch à l'aide de l'adaptateur et du cable USB foumi.

Remarque : Vous ne pouvez pas utiliser le patch antidouleur BlueTouch pendant qu'il charge.

Remarque: Si l'appareil n'est pas complètement chargé lorsqu'vous démarrez une seance, la batterie peut s'épuiser en cours de traitement. Nous vous conseillons de procéder à une charge totale de l'appareil avant de commencer une seance.

1 Insérez la fiche USB standard dans la prise de l'adaptateur.

2 Branchez l'adaptateur sur une prise secteur (100 V-240 V).
3 Insérez la microfiche USB dans la prise correspondante du patch antidouleur BlueTouch.

Attention : Utilisez uniquement cette fiche micro-USB pour connecter le patch antidouleur BlueTouch au secteur pour la charge. Ne connectez pas d'autre cable avec fiche micro-USB à cette prise.

Lorsque vous branchez le patch antidouleur BlueTouch sur le secteur, il émet un signal sonore pour indiquer que la charge démarre. Levoyant de charge sur le panneau de connexion clignote en vert lentement et régulièrement au cours de la charge.

4 Lorsque la batterie est complètement chargée, levoyant de charge devient vert.
5 Retirez l'adaptateur de la prise secteur et enlevez la fiche USB de la prise micro-USB du patch antidouleur BlueTouch.

Utilisation de l'appareil

Placement de l'appareil

Vous placez le patch antidouleur BlueTouch sur votre corps à l'aide de l'une des sangles fournies avec l'appareil. La première sangle est destinée au traitement du haut du dos et la seconde au traitement de la région lombaire.

Remarque: Ne portez pas plusieurs couches de vêtements ou des vêtements serrés ou écais sur le patch antidouleur BlueTouch.

Placement de la sangle pour la région lombaire

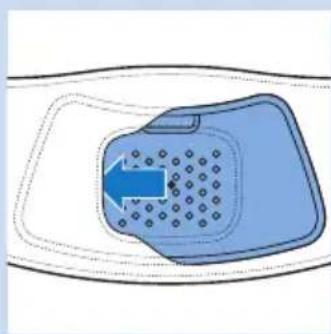

Pour insérer le patch antidouleur BlueTouch dans la sangle pour la région lombaire, suivez les étapes ci-dessous.

1 Mettez la sangle pour la région lombaire et le patch antidouleur BlueTouch devant vous sur une table. Faites glisser le côte gauche du patch antidouleur BlueTouch derrière le bord elastique de l'ouverture de la sangle.
2 Ensuite, faites glisser l'autre extrémité du patch antidouleur BlueTouch derrière le bord elastique opposé de l'ouverture afin que l'entiérété du patch soit insérée dans la sangle pour la région lombaire. Vérifiez si le matériel de la sangle ne couvre pas les DEL. Si nécessaire, déplacez légerement le patch antidouleur BlueTouch.
3 Retirez tout vêtement de la zone à traiter.

Remarque: Assurez-vous que la peu de la zone à Traitser est propre, complètement seche et exemple de crème, de lotion et autres produits cosmétique.
4 Enroulez la sangle pour la région lombaire avec le patch antidouleur BlueTouch autour de votre taille en orientant la surface de traitement de l'appareil vers votre dos.
Fixez la sangle pour la région lombaire à l'aide des bandes Velcro situées sur les deux extrémités de la sangle pour la région lombaire.

Remarque: Assurez-vous que le patch antidouleur BlueTouch logé dans la sangle est situé sur la zone à Traitser et que la surface de traitement est en contact avec la peau.
6 Si la sangle pour la région lombaire ne tient pas autour de votre corps, vous pouvez procéder comme suit.

1 Fixez l'extension de sangle pour la bande Velcro sur l'une des extrémites de la sangle pour la région lombaire.

1. Ensuite, enroulez la sangle etendue pour la région lombaire autour de votre corps.

3 Fixez la sangle pour la région lombaire à la bande Velcro à une largeur qui vous convient.

Placement de la sangle pour le haut du dos

Pour insérer le patch antidouleur BlueTouch dans la sangle pour le haut du dos, suivez la même procédure que celle désrite aux étapes 1 et 2 de la section « Placement de la sangle pour la région lombaire » ci-dessus.
2 Retirez tout vêtement de la zone à traiter.

Remarque: Assurez-vous que la peu de la zone à Traitser est propre, complètement sèche et exémpte de crème, de lotion et autres produits cosmétique.
3 Mettez la sangle pour le haut du dos comme un sac à dos. Insérez tout d'abord un bras à travers la lanière d'épaule sur un côté, puis faites de même de l'autre côté.

Remarque : Assurez-vous que le patch antidouleur BlueTouch logé dans la sangle est situé sur la zone à Traitser et que la zone à DEL est en contact avec la peau.
4 Resserrez les lanières d'épaule en tirant les sangles élastiques.

Démarrage et arrêt de séance

Le patch antidouleur BlueTouch possède trois modes et un réglage OF (voir le chapitre « Programme de traitement et modes de traitement'). Appuyez sur le bouton de mode à une ou plusieurs reprises pour sélectionner l'un des trois modes de traitement. Lorsque vous appuyez sur le bouton de mode une quatrième fois, vous éteignez le patch antidouleur BlueTouch.

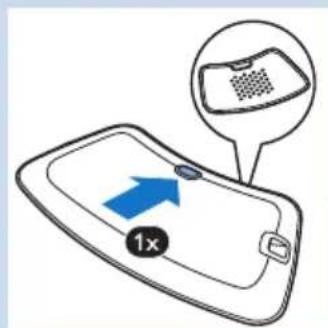

1 Mode 1 (faible) : appuyez une fois
2 Mode 2 (moyen) : appuyez deux fois
3 Mode 3 (élevé) : appuyez trois fois
4 O (arret) : appuyez quatre fois

Remarque: Si vous voulez passer du mode 3 au mode 1 ou 2, ou du mode 2 au mode 1, vous doivent appuyer sur le bouton de mode autant de fois que nécessaire pour arriver au mode souhaité.

En mode 1 (faible), quatre rangees de DEL s'allument en mode d'économie d'énergie. Le patch antidouleur BlueTouch émet un signal sonore.

Remarque: Au bout de 10 secondes, l'intensité lumineuse augmente progressivement du mode d'économie d'énergie jusqu'à l'intensité du mode sélectionné. Replacez le patch antidouleur BlueTouch sur la zone à Traitser dans ces 10 secondes.

En mode 2 (moyen), six rangees de DEL s'allument. Le patch antidouleur BlueTouch émet deux signaux sonores.

En mode 3 (elevé), toutes les DEL s'allument. Le patch antidouleur BlueTouch émet trois signaux sonores.
Lorsque l'intensité lumineuse commence à augmenter, vous entendez une double tonalité d'un niveau faible à élevé.
Le patch antidouleur BlueTouch s'eteint automatiquement lorsque la durée de traitement du mode selectionné est écoulée. Vous entendez une triple tonalité d'un niveau élevé à faible pour indiquer que l'appareil s'est étient.

Remarque: Si vous VOULEZ passer à un autre mode en cours de traitement, par exemple parce que vous ressentez l'intensité actuelle comme désagréable, appuyez sur le bouton de mode à une ou plusieurs reprises pour selectionner un autre mode. Le minuteur recalcule automatiquement la durée de traitement restante sur la base du nouveau mode.

Remarque: Si vous souhaitez eteindre l'appareil avant la fin de la durée de traitement, appuyez sur le bouton de mode à une ou plusieurs reprises jusqu'à ce que les DEL s'eteignent et que vous entendiez une triple tonalité d'un niveau élevé à faible.

Après la séance

1 Desserrez la sangle et retirez-la de votre dos.
2 Rechargez le patch antidouleur BlueTouch si levoyant de charge reste allumé en orange (voir le chapitre « Charge de l'appareil »). Enlevez le patch antidouleur BlueTouch de la sangle avant de commencer à le recharger.

Nettoyage

Ne plongez jamais le patch antidouleur BlueTouch dans l'eau et ne le rincez pas sous le robinet.

Enlevez toujours le patch antidouleur BlueTouch de la sangle avant demettre la sangle dans la machine à laver.

1Aprèsutilisation,nettoyezle patch antidouleur BlueToucha l'aide d'un chiffon humide.

2 Vous pouvez laver les sangles pour patch antidouleur BlueTouch à la machine à laver lorsqu'elles sont sales.

Attention: Pour éviter d'endommager les sangles du patch antidouleur BlueTouch et les vêtements contenus dans la machine, lavez les sangles dans un sac de lavage à mailles fines.

Remarque : Choisissez un cycle délicat et une température de 30^ maximum. Laissez secher les sangles pour patch antidouleur BlueTouch à l'air libre ; ne les séchez pas dans le sèche-linge. Ne repassez pas les sangles.

Dépannage

Cette rubrique présente les problèmes les plus courants que vous pouze rencontres avec votre patch antidouleur BlueTouch. Si vous n'arrivez pas à résoudre le problème auquel vous étés confronté à l'aide des instructions ci-dessous, contactez Philips.

Problème Cause possible Solution
Le patch antidouleur BlueTouch s'éteint subitement pendant le traitement.	La durée de traitement prédéfinie s'est écoulée.	Le patch antidouleur BlueTouch estprogrammé pour s'éteindre automatiquement à la fin de la durée de traitement du mode de traitement sélectionné. Juste avant son extinction, vous entendez une triple tonalité (niveau élevé à faible).
Le patch antidouleur BlueTouch ne semble pas fonctionner pour moi car je ne remarque aucun effet.	Cela peut prendre deux semaines avant que les effets se manifestent.	Faites preuve de patience et laissez plus de temps aux effets pour être perceptibles.
Le patch antidouleur BlueTouch passé à une intensité plus faible.	La température de l'appareil est trop élevée.	Enlevez le patch antidouleur BlueTouch de votre corps, éteignez-le et laissez-le refroidir. Assurez-vous que vous ne portez pas trop de vêtements ou de vêtements trop écais sur le patch antidouleur BlueTouch pendant le traitement.
Le voyant de charge resté allumé en rouge pendant 8 secondes et le patch antidouleur BlueTouch s'éteint.	La batterie rechargeable est vide.	Chargez le patch antidouleur BlueTouch (voir le chapitre « Charge de l'appareil »).
Le voyageant de charge resté allumé en orange.	La batterie est faible et ne contient pas assez d'énergie pour une séance.	Chargez le patch antidouleur BlueTouch (voir le chapitre « Charge de l'appareil »).
L'adaptateur secteur chauffe au cours de la charge.	Ce phénomène est normal.	Aucune action n'est requise.
Une pièce de l'équipement Médical fonctionné mal lorsque l'appareil est allumé ou en cours de fonctionnement.	L'appareil est trop près de l'équipement Médical.	N'utilise pas l'appareil à proximité d'un équipement Médical.
Le voyageant de charge ne commence pas à clignoter en vert lorsque j'insère la fiche micro-USB dans la prise micro-USB du panneau de connexion.	You n'avez pas branché l'adaptateur ou ne l'avez pas branché correctement sur la prise murale.	Branchez correctement l'adaptateur sur la prise secteur.
	You n'avez pas inséré correctement la fiche USB standard ou ne l'avez pas insérée correctement dans l'adaptateur.	Insérez correctement la fiche USB standard dans l'adaptateur.

Problème Cause possible Solution

	La prise secteur dans laquelle vous avez inséré l'adaptateur n'est pas alimentée.	Connectez un autre apparéil à la même prise pour vérifier si la prise est alimentée. Si la prise secteur est alimentée, mais que le patch antidouleur BlueTouch ne se charge pas, contactez Philips.
	Une erreur s'est produit lors de la charge.	Appuyez sur le bouton du patch antidouleur BlueTouch pour relancer la charge.
L'adaptateur est connecté au patch antidouleur BlueTouch et levoyant de charge ne reste pas allumé ou clignote en vert.	Une erreur s'est produit lors de la charge.	Appuyez sur le bouton du patch antidouleur BlueTouch pour relancer la charge.
Le patch antidouleur BlueTouch devient chaud en cours d'utilisation.	Ce phénomène est normal.	Aucune action n'est requise.

Signaux de l'appareil

Signaux sonores pendant la séance

• Une double tonalité (d'un niveau faible à élevé) est émise lorsque le traitement démarre et l'intensité augmente progressivement du mode d'économie d'énergie à l'intensité du mode sélectionné.
• Une triple tonalité (d'un niveau élevé à faible) est émise lorsque le traitement s'arrête.

Signaux du niveau de batterie

• Levoyant de charge resté allumé en vert lorsquela batterie contient suffisamment d'énergie pour au moins une séance.
• Levoyant de charge clignote en vert lentement et régulierement au cours de la charge.
• Levoyant de charge resté allumé en orange lorsquela batterie est faible et ne contient pas assez d'énergie pour une séance.
• Levoyant de charge resté allumé en rouge pendant 8 secondes, puis l'appareil s'éteint lorsque la batterie est vide.

Pour acheter des accessoires ou des pieces de rechange, visitez le site Web www.shop.philips.com/service ou rendez-vous chez votre revendeur Philips. Vous pouvez également contacter le Service Consommateurs Philips de votre pays. La referencia de cet apparéil est PR3730.

Sangles de rechange

• Les sangles pour la région lombaire sont disponibles sous la referencia PR3723.
• Les sangles pour le haut du dos sont disponibles sous la référence PR3721.

Garantie et assistance

Votre apparéil a été concu et développé avec le plus grand soin pour garantir une durée de vie prévue de 5 ans.
Si vous rencontres un problème ou si vous souhaitez obténir des informations ou faire réparer votre apparéil, consultez notre site Web à l'adresse www.philips.com/support ou contactez le Service Consommateurs Philips. Son numéro de téléphone est le suivant: [phone].

Limites de la garantie

La garantie ne couvre pas les sangles et l'usure normale. La garantie n'est plus valable si vous n'utilise pas le patch antidouleur BlueTouch conformément aux instructions de ce mode d'emploi.

Adresse légale du fabricant

Philips Consumer Lifestyle B.V.
Tussendiepen 4, 9206 AD Drachten, Pays-Bas

Recyclage

Lorsqu'il ne fonctionnera plus, ne jetez pas l'appareil avec les ordures menagères, mais déposez-le à un endroit assigné à cet effet, où il pourrait être recyclé. Vous contribuerez ainsi à la protection de l'environnement.

Spécificités

Modèle PR3730
Tension nominale 100-240V
Fréquence nominale 50-60 Hz
Entrée nominale 15 W
Classe Appareil Médical de classe Ila
Classification Groupe de risque 1 (conformément à la name CEI 60601-2-57)
Entrée d'eau IP22
Dose journalière max.	< 108,5 J/cm2si le programme de traitement est suivi
Longueur d'onde nominale 453 nm
Puisance radiante/maxime 1,44 W (puissance nominale pour le programme 3)
Rayonnement moyen 21,2 mW/cm2
Température maximale (utilisateur moyen) pendant le traitement	Programme 1 : 40 °C
	Programme 2 : 41 °C
	Programme 3 : 42 °C
Température maximale (tous les utilisateurs) pendant le traitement	Programme 1 : 45 °C
	Programme 2 : 46 °C
	Programme 3 : 47 °C
Rapport rayonnement maximum/moyen 2,3
Type de batterie	Li-lon
Adaptateur	L'adaptateur fait partie du système Médical.

Conditions de fonctionnement
Température	de +5°C à +35°C
Taux d'humidité relative	de 15% à 93%
Pression atmosphérique	de 700 hPa à 1 060 hPa
Conditions de stockage
Température	de -20 °C à +50 °C
Taux d'humidité relative	jusqu'à 93% (sans condensation)

Explication des symboles

0344

• Ce symbole signifie : conforme aux directives CE. CE correspond à « Conformité européen », 0344 est le numéro de l'organisme Noticesé.

• Ce symbole signifie que l'appareil contient une batterie Li-Ion rechargeable.

• Ce symbole signifie : protection contre l'accès aux parties dangereuses avec un doigt et contre la pénetration de gouttes d'eau tombant à la verticale avec une inclinaison maximale de 15 degrés.

• Ce symbole signifie que toute partie appliquée, qui comprend une connexion patient destinée à fournir de l'énergie électrique ou un signal electrophysiologique vers ou depuis le patient, doit être de type BF (Body Floating), conformément à la :(CEI 60601-1. La partie appliquée est l'appareil sans le chargeur.

• Ce symbole signifie : Ne pas fixer des yeux la source lumineuse. Produit du groupe de risque 1.

• Ce symbole signifie : Lire le mode d'emploi avant de commencer à utiliser l'appareil.

• Ce symbole représenté le numéro de série. Il est suivi du número de série du fabricant.

• Ce symbole signifie : Ne pas nettoyer l'appareil sous l'eau du robinet.

• Ce symbole indique les zones sur lesquelles le patch antidouleur BlueTouch peut être placé.

• Ce symbole signifie « Fabriqué par » et apparait à côté de l'adresse du fabricant légal.

• Ce symbole signifie : ne pas jeter l'appareil avec les ordures menagères.

• Ce symbole indique que l'adaptateur bénéficiaie d'une double isolation ( classe II), conformément à la norme IEC 60601-1.

• Ce symbole signifie : courant alternatif.

• Ce symbole signifie : courant direct.

• Ce symbole signifie : Conforme aux directives CE. CE correspond à « Conformité Européenne »

• Ce symbole signifie : ne peut etre utilise qu'a l'intérieur.

• Ce symbole signifie : connecteur USB.

• Ce symbole signifie : connecteur micro-USB.

• Ce symbole indique que le niveau d'efficacité de consommation énergétique sans charge CEC (Commission Énergie de Californie) est de V (cinq) conformément aux exigences de l'UE.

• Ce symbole signifie que l'emballage et son contenu peuvent être conservés à une température comprise entre -20^ et +50^ .

• Ce symbole signifie que la garantie internationale de 2 ans s'applique à cet apparéil.

• Ce symbole se rapporte au programme Point vert, qui est couvert par la directive europeenne relative aux emballages et aux déchets d'emballage (94/62/CE). Au titre de ce programme, l'industrie doit payer pour le recyclage des matériaux d'emballage des biens de consommation

• Ce symbole signifie : Laver à une température de 30^ maximum.

• Ce symbole signifie : Ne pas utiliser de produits décolorants.

• Ce symbole signifie : Ne pas secher dans le sèche-linge.

• Ce symbole signifie : Ne pas repasser.

• Ce symbole signifie : ne pas nettoyer à sec.

• Ce symbole signifie que le matériel a ete teste et ne contient aucune substance nuisible selon la forme Oeko-Tex 100.

• Ce symbole signifie que vous doivent utiliser cette sangle sur le haut du dos.

• Ce symbole signifie que vous doivent utiliser cette sangle sur le bas du dos.

• Ce symbole indique le nombre du lot du fabricant afin que le lot puisse être identifié.

• Ce symbole signifie que le matériel d'emballage est recyclable.

gai jai iia g gj5 li cwl aui jw gai duiu s oiaui ciokc uai

.

i j 1

i:

j1 100j1i1w wIw y joo slgo jbl dss cwl jao nn a cyolo .cwl aij jia loj Jygo Oeko-Tex

jai jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jui jiu

I, BlueTouch Pain Relief Patch 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

dui jigla dijl w jilui jg g aog “bwgdaaiaiaw" jeo ay coslc .cwl aqj j

SN

#

"ce CE. EC aolio: csc cosc jieo 15 oai iuii iuii iiaai i rrr .y

oi liON 1i jil i d 5 100

cuii li sijbs cbea ay jusj bji oai cblao: ciul i ciol i jio 1u aas pds 10d olia u cyjba sogac gaw jbi oai cblao g

Lc wJy a Jlai Jolw as daw yj kdae bds cwl joo u cdo L WwJy dclg jy Jlaaay 1 sglg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg jg

aai jiljolil 5d cwl dui u y deba

#
