BlueTouch PR3743 - Appareil de thérapie de douleur PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil de thérapie par stimulation électrique nerveuse transcutanée (TENS) et électrostimulation musculaire (EMS)
Marque	Philips
Modèle	BlueTouch PR3743
Dimensions (appareil principal)	Environ 90 x 55 x 20 mm
Poids (appareil principal)	Environ 80 g (avec piles)
Alimentation	2 piles AAA (1.5 V) incluses
Autonomie des piles	Environ 30 heures d'utilisation continue
Canaux de sortie	2 canaux indépendants (4 électrodes au total)
Programmes prédéfinis	10 programmes TENS et 5 programmes EMS
Intensité réglable	Oui, de 0 à 60 mA par paliers
Fréquence d'impulsion	1 à 150 Hz
Largeur d'impulsion	60 à 250 µs
Mise en marche/arrêt	Bouton marche/arrêt avec arrêt automatique après 30 minutes d'inactivité
Écran	Écran LCD rétroéclairé affichant programme, intensité, batterie et temps restant
Minuterie	15, 30, 45 ou 60 minutes, ou continu
Électrodes fournies	4 électrodes adhésives auto-collantes (50 x 50 mm), réutilisables jusqu'à 30 applications
Entretien et nettoyage	Essuyer l'appareil avec un chiffon sec. Nettoyer les électrodes à l'eau tiède et les laisser sécher
Sécurité	Arrêt automatique, verrouillage enfant, protection contre les surintensités, certification CE
Pièces détachées	Électrodes de rechange, câbles de connexion, piles, disponibles séparément
Réparabilité	Appareil non conçu pour être réparé par l'utilisateur. Contacter Philips pour maintenance
Garantie	2 ans
Contenu de la boîte	Appareil Bluetooth PR3743, 4 électrodes, 2 piles AAA, manuel d'utilisation, étui de transport

FOIRE AUX QUESTIONS - BlueTouch PR3743 PHILIPS

Comment positionner les électrodes sur le corps ?

Placez les électrodes sur la zone douloureuse, en respectant un écart d'au moins 2 cm entre elles. Consultez les schémas du manuel pour des positions recommandées selon le type de douleur. Ne placez jamais les électrodes sur une plaie ouverte ou près du cœur.

Quelle est la durée maximale d'une séance ?

Les séances recommandées durent de 20 à 60 minutes. L'appareil peut être utilisé jusqu'à 3 fois par jour. Une minuterie intégrée permet de régler la durée (15, 30, 45 ou 60 minutes) ou un mode continu.

Puis-je utiliser l'appareil pendant le sommeil ?

Il est déconseillé d'utiliser l'appareil pendant le sommeil, car vous pourriez ne pas réagir à une gêne ou à une irritation. De plus, l'appareil s'éteint automatiquement après 30 minutes d'inactivité.

Les électrodes sont-elles réutilisables ?

Oui, les électrodes adhésives peuvent être réutilisées environ 30 fois si elles sont nettoyées à l'eau tiède après chaque usage et conservées sur le film protecteur. Remplacez-les dès que l'adhérence diminue.

Comment nettoyer l'appareil et les électrodes ?

Essuyez l'appareil avec un chiffon sec non pelucheux. Pour les électrodes, nettoyez-les avec un linge humide (eau tiède) et laissez-les sécher à l'air libre avant de les remettre sur le film protecteur. N'utilisez pas de produits chimiques.

Que faire si la peau devient rouge ou irritée ?

Interrompez immédiatement l'utilisation et retirez les électrodes. L'irritation peut être due à une adhérence excessive ou à une sensibilité cutanée. Utilisez des électrodes hypoallergéniques et assurez-vous que la peau est propre et sèche avant application.

L'appareil fonctionne-t-il sans piles ?

Non, l'appareil nécessite 2 piles AAA (1.5 V) incluses. Lorsque le voyant de batterie faible s'allume, remplacez les piles rapidement pour garantir une intensité constante.

Puis-je utiliser l'appareil en voiture ou en avion ?

L'appareil peut être utilisé dans les transports terrestres, mais il est interdit dans les avions car il pourrait interférer avec les systèmes électroniques. Consultez les règlements locaux.

Y a-t-il un verrouillage enfant ?

Oui, maintenez le bouton 'M' enfoncé pendant 3 secondes pour verrouiller les réglages. Cela empêche les enfants de modifier les paramètres. Répétez l'opération pour déverrouiller.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont insérées correctement (respectez les polarités). Si le problème persiste, essayez des piles neuves. Si l'appareil ne s'allume toujours pas, contactez le service client Philips.

MODE D'EMPLOI BlueTouch PR3743 PHILIPS

Contre-indications, réactions cutanées et effets secondaires 38

Informations de sécurité importantes 41

Programme de traitement et modes de traitement 45

Présentation du produit 46

Avant utilisation 47

Utilisation de l'appareil 49

Après la séance 55

Dépannage 56

Signaux de l'appareil 60

Commande d'accessoires 61

Garantie et assistance 61

Recyclage 62

Spécificités 62

Explication des symboles 64

Introduction

Félicitations pour votre achat et bienvenue dans l'univers Philips ! Pour profiter pleinement de l'assistance Philips, enregistrez votre produit sur le site suivant : www.philips.com/pain-relief/register.

Lisez attentivement ce mode d'emploi avant d'utiliser le patch antidouleur BlueTouch et conservez-le pour un usage ultérieur. Cet appareil médical est disponible sans prescription. Pour un traitement optimal, nous vous recommandons d'utiliser l'appareil conformément au programme de traitement et aux instructions de ce mode d'emploi.

Si vous avez besoin d'informations supplémentaires ou si vous avez une question, visitez le site Web

www.philips.com/pain-relief ou contactez le

Service Consommateurs Philips de votre pays.

BlueTouch est une marque commerciale appartenant à Koninklijke Philips N.V.

Application

Le patch antidouleur BlueTouch est un appareil médical portatif destiné à être utilisé sur et par des personnes de plus de 18 ans. Il permet de traiter les douleurs musculaires dorsales en apportant de la lumière et de la chaleur à votre corps grâce à la puissance optique et à la conduction thermique. Sa lumière DEL bleue spéciale détend et aide à soigner les muscles touchés par l'amélioration de la circulation sanguine. L'appareil est conçu pour être utilisé sur la région lombaire et le haut du dos. Vous pouvez placer l'appareil sur la zone à traiter à l'aide d'une sangle et l'utiliser pendant vos activités quotidiennes normales. L'appareil est alimenté par des batteries rechargeables qui ne peuvent pas être remplacées.

Contre-indications, réactions cutanées et effets secondaires

Contre-indications

Conditions générale de santé

N'utilisez pas l'appareil si l'une des conditions générales de santé ci-dessous s'appliquent à vous :

- grossesse ou allaitement au sein

- fièvre

- tension artérielle élevée non contrôlée ou antécédent cardiovasculaire (attaque, infarctus du myocarde, angine de poitrine, maladie vasculaire artériosclérotique, maladie vasculaire périphérique ou (grave) insuffisance cardiaque congestive)

- diabète sévère ou non contrôlé ou diabète avec des dommages périphériques

- présence d'un dispositif médical implanté (vis, etc.) dans ou à proximité de la zone de traitement ou présence d'un dispositif médical implantable actif, par exemple un stimulateur cardiaque, un défibrillateur, un neurostimulateur, un implant cochléaire ou un dispositif actif d'administration de médicaments, n'importe où dans le corps

• douleur généralisée
• mauvaise santé générale
• schizophrénie, syndrome borderline ou dépression grave
• ostéoporose sévère (score T de 2,5 et des antécédents de 1 ou plusieurs fractures d'os) ou d'une autre maladie grave des os

Problèmes de santé liés à la douleur

N'utilisez pas l'appareil si l'un des problèmes de santé liés à la douleur ci-dessous s'applique à vous :

• opération ratée du dos ou opération du torse, de la tête ou du dos au cours des 8 dernières semaines
• luxation aiguë ou fracture au cours des 8 dernières semaines
• une maladie dégénérative du système nerveux central, comme la sclérose en plaques ou la maladie de Parkinson
• sténose spinale qui cause des maux de dos
• syndrome de queue de cheval ou d'autres symptômes neurologiques indiquant une neuropathie

- privation sensorielle ou diagnostic de zona ou de névralgie post-herpétique, en particulier dans la zone située au milieu du tronc

- maladie inflammatoire ou maladie chronique connue pour causer des douleurs comme la spondylarthropathie, l'arthrite rhumatoïde, le lupus érythémateux ou la borréliose de Lyme

Problèmes dermatologiques ou oncologiques

N'utilisez pas l'appareil si l'un des problèmes dermatologiques ou oncologiques ci-dessous s'applique à vous :

• antécédents de cancer de la peau ou de tout autre cancer localisé, ou présence de lésions précancéreuses ou de grands grains de beauté dans la zone à traiter
• allergie au soleil
• brûlures ou coups de soleil
• si vous prenez des médicaments photosensibilisants, n'utilisez pas l'appareil si la notice indique que les médicaments présentent des risques de réaction photo-allergique ou photo-toxique, ou si elle précise qu'il faut éviter une exposition au soleil
• si vous prenez des stéroïdes car ces médicaments rendent la peau plus sensible aux irritations
• maladie de la peau comme la porphyrie, la lucite polymorphe, la dermatite actinique chronique, le prurigo actinique ou l'urticaire solaire causant une photosensibilité
• infections, eczéma, tatouages qui ne guérissent pas, brûlures, inflammations (par ex. follicules enflammées), lacérations, abrasions, herpès simplex, psoriasis, plaies ou lésions et hématomes dans la zone à traiter
• allergie aux matériaux en surface du patch antidouleur BlueTouch (le polyuréthane pour la surface en contact avec la peau et le polyester pour la surface qui n'est pas en contact avec la peau), ou au polyester des sangles

Réactions et effets secondaires

• Il est normal que la peau devienne légèrement rouge durant le traitement. Ces rougeurs sont causées par l'augmentation de la circulation sanguine due à la chaleur du patch antidouleur BlueTouch. Ces rougeurs sont sans danger et s'estompent une fois le traitement terminé.
• Il est possible que vous remarquiez l'apparition d'un bronzage après la séance. La cause de ce bronzage est l'exposition à la lumière. Il s'agit d'un effet similaire à celui causé par la lumière du soleil ou la chaleur. Il est sans danger et s'estompe de lui-même après un certain nombre de semaines, parfois quelques mois. Repoussez la séance suivante jusqu'à ce que le bronzage ait disparu. Ensuite, pour éviter de bronzer, utilisez un mode moins intensif et évitez toute pression excessive sur le patch antidouleur BlueTouch (par exemple en évitant de vous asseoir, de vous coucher ou de vous appuyer dessus).
• La lumière bleue peut provoquer une décoloration des tatouages dans la zone de traitement.

Informations de sécurité importantes

Avertissement

• Le patch antidouleur BlueTouch a été conçu pour traiter le mal de dos. Ne l'utilisez pas à d'autres fins.
• Ceci est un appareil médical. Tenez-le hors de portée des enfants.
• Lisez attentivement ce mode d'emploi et conformez-vous toujours aux instructions de traitement et d'installation.

• N'utilisez pas l'appareil sur des enfants ou des bébés car leur peau est immature.

• Les adultes dont les capacités physiques, sensorielles ou intellectuelles sont réduites ne doivent pas utiliser cet appareil car il se peut qu'ils ne soient pas en mesure de l'utiliser conformément aux instructions de ce mode d'emploi.

• Le patch antidouleur BlueTouch n'est pas adapté à une utilisation continue. Conformez-vous toujours au programme de traitement indiqué au chapitre « Programme de traitement et modes de traitement ». N'utilisez pas l'appareil plus de deux fois par jour.
• Si le traitement devient inconfortable, réglez l'appareil sur un mode de traitement plus faible. Si le traitement est toujours inconfortable en mode faible, éteignez le patch antidouleur BlueTouch et cessez de l'utiliser.
• Ne fixez pas des yeux la lumière émise par le patch antidouleur BlueTouch en cours d'utilisation car cela pourrait entraîner des irritations ou des dommages oculaires.
• Ne laissez pas le patch antidouleur BlueTouch sans surveillance lorsqu'il est allumé car cela pourrait entraîner des irritations ou des dommages oculaires si d'autres personnes fixent des yeux la lumière émise par l'appareil.
• N'appliquez pas aucune crème ou lotion sur la peau avant le traitement car cela pourrait entraîner une irritation de la peau.
• Chargez le patch antidouleur BlueTouch uniquement en connectant le câble USB et l'adaptateur fourni avec l'appareil à une prise secteur.

• Ne portez pas le patch antidouleur BlueTouch pendant qu'il charge. Il existe un risque de choc électrique.

• Le patch antidouleur BlueTouch n'est pas étanche. N'utilisez pas le patch antidouleur BlueTouch dans des environnements humides. Ne plongez jamais le patch antidouleur BlueTouch dans l'eau et ne le rincez pas sous le robinet.

• Gardez l'adaptateur au sec.
• N'exercez jamais de pression excessive sur le patch antidouleur BlueTouch, par exemple en appuyant, en vous couchant, en vous asseyant ou en vous tenant debout dessus. Ne vous penchez pas lourdement contre le patch antidouleur BlueTouch lorsque vous êtes assis. Une pression excessive sur l'appareil peut entraîner un assombrissement ou des rougeurs de la peau dans la zone en contact avec le patch.
• Ne serrez pas et ne tordez pas le patch antidouleur BlueTouch. Tenez le patch antidouleur BlueTouch à l'écart des objets tranchants, pointus ou abrasifs.
• Vérifiez toujours si le patch antidouleur BlueTouch et l'adaptateur ne présentent pas de signe de détérioration avant utilisation. N'utilisez pas le patch antidouleur BlueTouch ou l'adaptateur si vous remarquez de tels dommages.
• Remplacez toujours un adaptateur endommagé par un adaptateur de même type pour éviter tout accident. Contactez Philips pour obtenir un nouvel adaptateur.
• Ne modifiez pas le patch antidouleur BlueTouch et ses accessoires.

• Confiez toujours le patch antidouleur BlueTouch à un Centre Service Agréé Philips pour réparation ou vérification. Toute réparation par une personne non qualifiée peut s'avérer dangereuse pour l'utilisateur.

• Utilisez et chargez le patch antidouleur BlueTouch à une température comprise entre +5 °C et +35 °C. Rangez le patch antidouleur BlueTouch à une température comprise entre -20 °C et +50 °C.

• Utilisez le patch antidouleur BlueTouch uniquement dans l'une des sangles spécialement conçues fournies avec l'appareil.
• N'utilisez pas l'appareil s'il est à moins de 30cm de tout équipement de communication sans fil, comme les routeurs de réseau domestique sans fil et les talkies-walkies. Cet équipement sans fil risque de provoquer des interférences électromagnétiques qui empêchent l'appareil de fonctionner correctement.

Attention

• N'exposez pas le patch antidouleur BlueTouch à des chocs violents ou des chutes.
• Si vous faites passer le patch antidouleur BlueTouch d'un environnement très chaud à un environnement plus froid, attendez environ 3 heures avant de l'utiliser.
• Pour éviter d'endommager le tambour de la machine à laver ou d'autres vêtements présents dans le tambour, nettoyez les sangles dans un sac de lavage à mailles fines.
• Si l'appareil n'est pas utilisé pendant plusieurs mois, rechargez-le régulièrement.

Conforme aux normes

- Ce patch antidouleur BlueTouch est conforme à toutes les normes relatives aux appareils médicaux électriques et aux appareils utilisant les rayonnements optiques (DEL) dans un environnement domestique (famille CEI 60601).

Émissions électromagnétiques et immunité

- Le patch antidouleur BlueTouch est conforme aux normes de sécurité EMC EN 60601-1-2. Il est conçu pour être utilisé à domicile ou en milieu hospitalier.

Programme de traitement et modes de traitement

Programme de traitement

Respectez toujours la durée de traitement indiquée dans ce chapitre. N'utilisez pas l'appareil plus de deux fois par jour.

Le patch antidouleur BlueTouch convient à une utilisation quotidienne. Vous pouvez l'utiliser lorsque vous ressentez une douleur, mais ne l'utilisez pas plus de deux fois par jour. Si vous suivez les instructions fournies dans ce chapitre, vous ne dépasserez pas la dose de lumière quotidienne maximale. L'effet produit par le patch antidouleur BlueTouch n'étant généralement pas perceptible immédiatement, nous vous recommandons d'essayer l'appareil pendant au moins deux semaines avant de tirer des conclusions sur son efficacité.

Remarque : Vous pouvez utiliser le patch antidouleur BlueTouch deux fois de suite pour deux traitements de 15 minutes, 20 minutes ou 30 minutes. Pour commencer le second traitement, appuyez sur le bouton de mode pour rallumer l'appareil.

Modes de traitement

Modes Nombre de

traitements par jour

Durée de traitement et intensité de lumière

1 : faible 1 ou 2 30 min à 50 %
2 : moyenne 1 ou 2 20 min à 75 %
3 : élevée 1 ou 2 15 min à 100 %

• Mode 1 (faible) : ce mode vous procure une légère sensation de chaleur et stimule la libération de monoxyde d'azote. Vous pouvez utiliser ce mode deux fois par jour, pour des séances 30 minutes.
• Mode 2 (moyen) : ce mode vous procure une sensation de chaleur modérée et stimule la libération de monoxyde d'azote. Vous pouvez utiliser ce mode deux fois par jour, pour des séances 20 minutes.
• Mode 3 (élevé) : ce mode procure une importante sensation de chaleur et stimule la libération de monoxyde d'azote. Vous pouvez l'utiliser deux fois par jour, pour des séances de 15 minutes.

La chaleur et le monoxyde d'azote détend et aide à soigner les douleurs musculaires par l'amélioration de la circulation sanguine.

Présentation du produit (fig. 1)

1 Patch antidouleur BlueTouch (extérieur)
2 Bouton marche/arrêt
3 Panneau de connexion
4 Voyant de charge
5 Microprise USB

6 Patch antidouleur BlueTouch (côté peau)
7 Zone d'utilisation
8 Adaptateur
9 Fiche USB standard
10 Microfiche USB

Avant utilisation

Chargement de l'appareil

Vous devez charger le patch antidouleur BlueTouch avant la première utilisation. Vous devez également charger l'appareil lorsque sa batterie est faible. Lorsque vous chargez le patch antidouleur BlueTouch, il faut moins de 5 heures pour charger la batterie. Quand elle entièrement chargée, la batterie contient suffisamment d'énergie pour 4 séances ou plus. Vous pouvez charger le patch antidouleur BlueTouch à l'aide de l'adaptateur et du câble USB fourni.

Remarque : Vous ne pouvez pas utiliser le patch antidouleur BlueTouch pendant qu'il charge.

Remarque : Si l'appareil n'est pas complètement chargé lorsque vous démarrez une séance, la batterie peut s'épuiser en cours de traitement. Nous vous conseillons de procéder à une charge totale de l'appareil avant de commencer une séance.

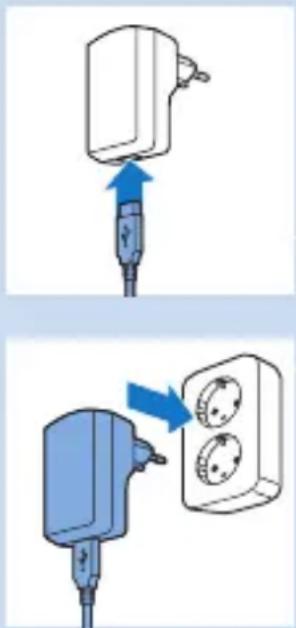

1 Insérez la fiche USB standard dans la prise de l'adaptateur.
2 Branchez l'adaptateur sur une prise secteur (100 V-240 V).
3 Insérez la microfiche USB dans la prise correspondante du patch antidouleur BlueTouch.

Attention : Utilisez uniquement cette fiche micro-USB pour connecter le patch antidouleur BlueTouch au secteur pour la charge. Ne connectez pas d'autre câble avec fiche micro-USB à cette prise.

Lorsque vous branchez le patch antidouleur BlueTouch sur le secteur, il émet un signal sonore pour indiquer que la charge démarre. Le voyant de charge sur le panneau de connexion clignote en vert lentement et régulièrement au cours de la charge.

4 Lorsque la batterie est complètement chargée, le voyant de charge devient vert.
5 Retirez l'adaptateur de la prise secteur et enlevez la fiche USB de la prise micro-USB du patch antidouleur BlueTouch.

Installation et configuration de l'application de traitement

Vous avez besoin de l'application Philips Treatment pour faire fonctionner l'appareil. Rendez-vous sur l'App Store d'Apple ou sur Google Play, recherchez l'application « Philips Treatment » et appuyez sur Installer. Reportez-vous au guide de mise en route pour plus de détails.

Remarque : Treatment App est une application qui peut être utilisée pour BlueTouch (PR3743, PR3741) et pour PulseRelief (PR3840). La procédure d'installation est la même pour les deux appareils.

Utilisation de l'appareil

Placement de l'appareil

Vous placez le patch antidouleur BlueTouch sur votre corps à l'aide de l'une des sangles fournies avec l'appareil. La première sangle est destinée au traitement du haut du dos et la seconde au traitement de la région lombaire.

Remarque : Ne portez pas plusieurs couches de vêtements ou des vêtements serrés ou épais sur le patch antidouleur BlueTouch.

Placement de la sangle pour la région lombaire

Pour insérer le patch antidouleur BlueTouch dans la sangle pour la région lombaire, suivez les étapes ci-dessous.

1 Mettez la sangle pour la région lombaire et le patch antidouleur BlueTouch devant vous sur une table. Faites glisser le côté gauche du patch antidouleur BlueTouch derrière le bord élastique de l'ouverture de la sangle.

2 Ensuite, faites glisser l'autre extrémité du patch antidouleur BlueTouch derrière le bord élastique opposé de l'ouverture afin que l'entièrement du patch soit insérée dans la sangle pour la région lombaire. Vérifiez si le matériau de la sangle ne couvre pas les DEL. Si nécessaire, déplacez légèrement le patch antidouleur BlueTouch.

3 Retirez tout vêtement de la zone à traiter.
Remarque : Assurez-vous que la peau de la zone à traiter est propre, complètement sèche et exempte de crème, de lotion et autre produit cosmétique.
4 Enroulez la sangle pour la région lombaire avec le patch antidouleur BlueTouch autour de votre taille en orientant la surface de traitement de l'appareil vers votre dos.
5 Fixez la sangle pour la région lombaire à l'aide des bandes Velcro situées sur les deux extrémités de la sangle pour la région lombaire.

Remarque : Assurez-vous que le patch antidouleur BlueTouch logé dans la sangle est situé sur la zone à traiter et que la surface de traitement est en contact avec la peau.

6 Si la sangle pour la région lombaire ne tient pas autour de votre corps, vous pouvez procéder comme suit.

1 Fixez l'extension de sangle pour la bande Velcro sur l'une des extrémités de la sangle pour la région lombaire.
2 Ensuite, enroulez la sangle étendue pour la région lombaire autour de votre corps.
3 Fixez la sangle pour la région lombaire à la bande Velcro à une largeur qui vous convient.

Placement de la sangle pour le haut du dos

1 Pour insérer le patch antidouleur BlueTouch dans la sangle pour le haut du dos, suivez la même procédure que celle décrite aux étapes 1 et 2 de la section « Placement de la sangle pour la région lombaire » ci-dessus.

2 Retirez tout vêtement de la zone à traiter.

Remarque : Assurez-vous que la peau de la zone à traiter est propre, complètement sèche et exempte de crème, de lotion et autre produit cosmétique.

3 Mettez la sangle pour le haut du dos comme un sac à dos. Insérez tout d'abord un bras à travers la lanière d'épaule sur un côté, puis faites de même de l'autre côté.

Remarque : Assurez-vous que le patch antidouleur BlueTouch logé dans la sangle est situé sur la zone à traiter et que la zone à DEL est en contact avec la peau.

4 Resserrez les lanières d'épaule en tirant les sangles élastiques.

Utilisation de l'application pour démarrer et arrêter une séance

1 Activez la connexion Bluetooth sur votre appareil mobile.
2 Appuyez sur le bouton marche/arrêt pour allumer le patch antidouleur BlueTouch et positionnez la sangle avec le patch sur la partie de votre dos que vous souhaitez traiter.
3 Ouvrez l'application de traitement Philips.
4 Lorsque vous utilisez l'application pour la première fois, appuyez sur « BlueTouch ». Lors de l'ouverture suivante de l'application, cette dernière sélectionne automatiquement BlueTouch uniquement si un patch antidouleur BlueTouch est couplé à l'application. Si un appareil PulseRelief et un appareil BlueTouch sont couplés à l'application, appuyez sur « BlueTouch » pour sélectionner l'appareil.

Sélectionner une zone de traitement

Lors de la première utilisation, vous devez toujours sélectionner une zone de traitement. Si vous avez utilisé l'appareil auparavant, vous pouvez choisir entre « Mise en route » et « Sélectionner une zone de traitement ».

1 Appuyez sur la partie du dos que vous souhaitez traiter.
2 L'application indique l'emplacement du patch sur le dos. Appuyez sur « Suivant » pour continuer.

Évaluer l'intensité de votre douleur

1 Faites glisser votre doigt verticalement pour évaluer l'intensité de votre douleur sur une échelle de 0 à 10. Si vous ne ressentez aucune douleur, appuyez sur 0, et si vous ressentez une douleur d'une intensité extrême sans précédent, appuyez sur 10. Si votre douleur se situe entre les deux, évaluez-la en appuyant sur le numéro approprié.

Remarque : L'intensité de la douleur que vous indiquez n'est pas utilisée par l'application pour déterminer le mode de traitement. Cette évaluation est uniquement stockée dans votre journal de traitement. Vous pouvez désactiver cette fonction sous l'onglet Paramètres de l'application.

Sélection du mode de traitement

1 Appuyez sur le mode que vous souhaitez utiliser.
2 L'écran de démarrage de la séance s'affiche.

Démarrage et arrêt d'une séance

1 Appuyez sur le bouton de lecture de l'écran.
▶Le compte à rebours commence.
Le voyant d'état de l'appareil commence à clignoter en orange.

2 La séance se poursuit jusqu'à ce que le minuteur revienne à 0. Si vous souhaitez arrêter ou interrompre le traitement avant la fin de la durée programmée, appuyez sur le carré au centre de l'indicateur des impulsions du traitement pour interrompre le programme.

• Pour reprendre le programme, appuyez sur « Reprendre » ou sur la flèche à côté de la durée.
• Pour terminer le programme et éteindre l'appareil, appuyez sur « Fin traitement ».

Sélection d'une autre mode de traitement

1 Si vous voulez passer à un autre mode de traitement, appuyez sur le nom du mode de traitement en cours.
La liste des modes de traitement s'ouvre. Appuyez sur le mode de traitement que vous souhaitez utiliser.
2 Le nouveau mode de traitement sélectionné s'affiche à l'écran. Appuyez sur la touche de lecture pour lancer la séance.

Remarque : Le minuteur recalcule automatiquement la durée de traitement restante sur la base du nouveau mode.

Luminosité instantanée

La mise en route rapide démarre immédiatement le mode de traitement que vous avez utilisé auparavant.

1 Sélectionnez Mise en route.
2 Faites glisser votre doigt verticalement pour évaluer l'intensité de votre douleur sur une échelle de 0 à 10.
3 Appuyez sur la touche de lecture pour lancer la séance.

Autres fonctionnalités de l'application

1 Une fois le programme terminé, vous accédez à un écran qui vous invite à décrire votre ressenti en appuyant sur l'une des icônes.
2 Appuyez sur le symbole du livre pour ouvrir votre journal. Le journal indique à quel moment les séances ont eu lieu, quel mode de traitement vous avez utilisé et la durée de la séance.

- Appuyez sur la flèche pour afficher plus de détails.

3 Appuyez sur la touche « i » pour ouvrir l'écran d'informations. Cet écran comporte les éléments suivants :

• Utilisation de votre appareil BlueTouch
• Nous contacter

4 Appuyez sur le symbole des paramètres pour ouvrir l'écran Paramètres. Cet écran comporte les éléments suivants :

• Vos appareils
• Suivi du niveau de douleur
• Suivi des sensations
• Suivi des zones de traitement
• Lancer la séance en arrière-plan
• À propos

Après la séance

Attention : Veillez à terminer le traitement dans l'application avant de retirer la sangle et l'appareil de votre dos.

1 Desserrez la sangle et retirez-la de votre dos.
2 Rechargez le patch antidouleur BlueTouch si le voyant de charge reste allumé en orange (voir le chapitre « Charge de l'appareil » ). Enlevez le patch antidouleur BlueTouch de la sangle avant de commencer à le recharger.

Nettoyage

Ne plongez jamais le patch antidouleur BlueTouch dans l'eau et ne le rincez pas sous le robinet.

Enlevez toujours le patch antidouleur BlueTouch de la sangle avant de mettre la sangle dans la machine à laver.

1 Après utilisation, nettoyez le patch antidouleur BlueTouch à l'aide d'un chiffon humide.

2 Vous pouvez laver les sangles pour patch antidouleur BlueTouch à la machine à laver lorsqu'elles sont sales.

Attention : Pour éviter d'endommager les sangles du patch antidouleur BlueTouch et les vêtements contenus dans la machine, lavez les sangles dans un sac de lavage à mailles fines.

Remarque : Choisissez un cycle délicat et une température de 30 °C maximum. Laissez sécher les sangles pour patch antidouleur BlueTouch à l'air libre ; ne les séchez pas dans le sèche-linge. Ne repassez pas les sangles.

Dépannage

Cette rubrique présente les problèmes les plus courants que vous pouvez rencontrer avec votre patch antidouleur BlueTouch. Si vous n'arrivez pas à résoudre le problème auquel vous êtes confronté à l'aide des instructions ci-dessous, contactez Philips.

Problème Cause possible Solution

Le patch antidouleur BlueTouch s’éteint subitement pendant le traitement.	La durée de traitement prédéfinie s’est écoulée.	Le patch antidouleur BlueTouch est programmé pour s’éteindre automatiquement à la fin de la durée de traitement du mode de traitement sélectionné.Juste avant son extinction, vous entendez une triple tonalité (niveau élevé à faible).
Le patch antidouleur BlueTouch ne semble pas fonctionner pour moi car je ne remarque aucun effet.	Cela peut prendre deux semaines avant que les effets se manifestent.	Faites preuve de patience et laissez plus de temps aux effets pour être perceptibles.
Le patch antidouleur BlueTouch passe à une intensité plus faible.	La température de l’appareil est trop élevée.	Enlevez le patch antidouleur BlueTouch de votre corps, éteignez-le et laissez-le refroidir. Assurez-vous que vous ne portez pas trop de vêtements ou de vêtements trop épais sur le patch antidouleur BlueTouch pendant le traitement.
Le voyant de charge reste allumé en rouge pendant 8 secondes et le patch antidouleur BlueTouch s’éteint.	La batterie rechargeable est vide.	Chargez le patch antidouleur BlueTouch (voir le chapitre « Charge de l’appareil »).

Problème Cause possible Solution

Le voyant de charge reste allumé en orange.	La batterie est faible et ne contient pas assez d'énergie pour une séance.	Chargez le patch antidouleur BlueTouch (voir le chapitre « Charge de l'appareil »).
L'adaptateur secteur chauffe au cours de la charge.	Ce phénomène est normal.	Aucune action n'est requise.
Une pièce de l'équipement médical fonctionne mal lorsque l'appareil est allumé ou en cours de fonctionnement.	L'appareil est trop près de l'équipement médical.	N'utilisez pas l'appareil à proximité d'un équipement médical.
Le voyant de charge ne commence pas à clignoter en vert lorsque j'insère la fiche micro-USB dans la prise micro-USB du panneau de connexion.	Vous n'avez pas branché l'adaptateur ou ne l'avez pas branché correctement sur la prise murale.	Branchez correctement l'adaptateur sur la prise secteur.

Problème Cause possible Solution

	Vous n'avez pas inséré correctement la fiche USB standard ou ne l'avez pas insérée correctement dans l'adaptateur.	Insérez correctement la fiche USB standard dans l'adaptateur.
	La prise secteur dans laquelle vous avez inséré l'adaptateur n'est pas alimentée.	Connectez un autre appareil à la même prise pour vérifier si la prise est alimentée. Si la prise secteur est alimentée, mais que le patch antidouleur BlueTouch ne se charge pas, contactez Philips.
	Une erreur s'est produite lors de la charge.	Appuyez sur le bouton du patch antidouleur BlueTouch pour relancer la charge.
L'adaptateur est connecté au patch antidouleur BlueTouch et le voyant de charge ne reste pas allumé ou clignote en vert.	Une erreur s'est produite lors de la charge.	Appuyez sur le bouton du patch antidouleur BlueTouch pour relancer la charge.

Problème Cause possible Solution

Le patch antidouleur BlueTouch devient chaud en cours d’utilisation.	Ce phénomène est normal.	Aucune action n’est requise.
Je ne parviens pas à établir la connexion avec le patch antidouleur BlueTouch.	Bluetooth n’est pas activé.	Assurez-vous que vous avez activé Bluetooth sur votre appareil intelligent.
	Vous n’avez peut-être pas sélectionné BlueTouch dans l’application.	Exécutez l’application, appuyez sur « Paramètres », puis sur « Vos appareils » et vérifiez si « BlueTouch » figure dans la liste. Si ce n’est pas le cas, cliquez sur « Ajouter nouveau BlueTouch » et allumez le patch antidouleur BlueTouch pour le coupler à votre appareil intelligent.

Signaux de l'appareil

Signaux sonores pendant la séance

• Une double tonalité (d'un niveau faible à élevé) est émise lorsque le traitement démarre et l'intensité augmente progressivement du mode d'économie d'énergie à l'intensité du mode sélectionné.
• Une triple tonalité (d'un niveau élevé à faible) est émise lorsque le traitement s'arrête.

Signaux du niveau de batterie

• Le voyant de charge reste allumé en vert lorsque la batterie contient suffisamment d'énergie pour au moins une séance.
• Le voyant de charge clignote en vert lentement et régulièrement au cours de la charge.
• Le voyant de charge reste allumé en orange lorsque la batterie est faible et ne contient pas assez d'énergie pour une séance.
• Le voyant de charge reste allumé en rouge pendant 8 secondes, puis l'appareil s'éteint lorsque la batterie est vide.

Commande d'accessoires

Pour acheter des accessoires ou des pièces de rechange, visitez le site Web www.shop.philips.com/

service ou rendez-vous chez votre revendeur Philips. Vous pouvez également contacter le Service Consommateurs Philips de votre pays. La référence de cet appareil est PR3740.

Sangles de rechange

• Les sangles pour la région lombaire sont disponibles sous la référence PR3723.
• Les sangles pour le haut du dos sont disponibles sous la référence PR3721.

Garantie et assistance

Votre appareil a été conçu et développé avec le plus grand soin pour garantir une durée de vie prévue de 5 ans.

Si vous rencontrez un problème ou si vous souhaitez obtenir des informations ou faire réparer votre appareil, consultez notre site Web à l'adresse

www.philips.com/support ou contactez le Service Consommateurs Philips. Son numéro de téléphone est le suivant : [phone].

Limites de la garantie

La garantie ne couvre pas les sangles et l'usure normale. La garantie n'est plus valable si vous n'utilisez pas le patch antidouleur BlueTouch conformément aux instructions de ce mode d'emploi.

Adresse légale du fabricant

Philips Consumer Lifestyle B.V. Tussendiepen 4, 9206 AD Drachten, Pays-Bas

Recyclage

Lorsqu'il ne fonctionnera plus, ne jetez pas l'appareil avec les ordures ménagères, mais déposez-le à un endroit assigné à cet effet, où il pourra être recyclé. Vous contribuerez ainsi à la protection de l'environnement.

Spécificités

Modèle PR3740

Tension nominale 100-240V

Fréquence nominale 50-60 Hz

Entrée nominale 15 W

Classe Appareil médical de classe Ila

Classification Groupe de risque 1 (conformément à la norme CEI 60601-2-57)

Entrée d'eau IP22

Dose journalière max. < 108,5 J/cm² si le programme de traitement est suivi

Modèle PR3740

Longueur d'onde nominale 453 nm

Puissance radiante maximale 1,44 W (puissance nominale pour le programme 3)

Rayonnement moyen 21,2 mW/cm²

Température maximale Programme 1 : 40 °C (utilisateur moyen) pendant le traitement

Programme 2 : 41 °C

Programme 3 : 42 °C

Température maximale (tous les utilisateurs) pendant le traitement

Programme 1 : 45 °C

Programme 2 : 46 °C

Programme 3 : 47 °C

Rapport rayonnement 2,3 maximum/moyen

Type de batterie Li-Ion

Adaptateur L'adaptateur fait partie du système médical.

Conditions de fonctionnement

Température de +5°C à +35°C

Taux d'humidité relative de 15% à 93%

Pression atmosphérique de 700 hPa à 1 060 hPa

Conditions de stockage

Température de -20 °C à +50 °C

Taux d'humidité relative jusqu'à 93 % (sans condensation)

Explication des symboles

0344

- Ce symbole signifie : conforme aux directives CE. CE correspond à « Conformité européenne ». 0344 est le numéro de l'organisme notifié.

- Ce symbole signifie que l'appareil contient une batterie Li-Ion rechargeable.

- Ce symbole signifie : protection contre l'accès aux parties dangereuses avec un doigt et contre la pénétration de gouttes d'eau tombant à la verticale avec une inclinaison maximale de 15 degrés.

• Ce symbole signifie que toute partie appliquée, qui comprend une connexion patient destinée à fournir de l'énergie électrique ou un signal électrophysiologique vers ou depuis le patient, doit être de type BF (Body Floating), conformément à la norme CEI 60601-1. La partie appliquée est l'appareil sans le chargeur.
• Ce symbole signifie : Ne pas fixer des yeux la source lumineuse. Produit du groupe de risque 1.
• Ce symbole signifie : Lire le mode d'emploi avant de commencer à utiliser l'appareil.
• Ce symbole représente le numéro de série. Il est suivi du numéro de série du fabricant.
• Ce symbole signifie : Ne pas nettoyer l'appareil sous l'eau du robinet.

- Ce symbole indique les zones sur lesquelles le patch antidouleur BlueTouch peut être placé.

- Ce symbole signifie « Fabriqué par » et apparaît à côté de l'adresse du fabricant légal.

- Ce symbole signifie : ne pas jeter l'appareil avec les ordures ménagères.

- Ce symbole indique que l'adaptateur bénéficie d'une double isolation (classe II), conformément à la norme IEC 60601-1.

- Ce symbole signifie : courant alternatif.

• Ce symbole signifie : courant direct.
• Ce symbole signifie : Conforme aux directives CE. CE correspond à « Conformité Européenne ».
• Ce symbole signifie : ne peut être utilisé qu'à l'intérieur.
• Ce symbole signifie : connecteur USB.
• Ce symbole signifie : connecteur micro-USB.

- Ce symbole indique que le niveau d'efficacité de consommation énergétique sans charge CEC (Commission Énergie de Californie) est de V (cinq) conformément aux exigences de l'UE.

- Ce symbole signifie que l'emballage et son contenu peuvent être conservés à une température comprise entre -20°C et +50 °C.

- Ce symbole signifie que la garantie internationale de 2 ans s'applique à cet appareil.

- Ce symbole se rapporte au programme Point vert, qui est couvert par la directive européenne relative aux emballages et aux déchets d'emballage (94/62/CE). Au titre de ce programme, l'industrie doit payer pour le recyclage des matériaux d'emballage des biens de consommation

- Ce symbole signifie : Laver à une température de 30 °C maximum.

- Ce symbole signifie : Ne pas utiliser de produits décolorants.

- Ce symbole signifie : Ne pas sécher dans le sèche-linge.

- Ce symbole signifie : Ne pas repasser.

- Ce symbole signifie : ne pas nettoyer à sec.

- Ce symbole signifie que le matériau a été testé et ne contient aucune substance nuisible selon la norme Oeko-Tex® 100.

- Ce symbole signifie que vous devez utiliser cette sangle sur le haut du dos.

- Ce symbole signifie que vous devez utiliser cette sangle sur le bas du dos.

- Ce symbole indique le numéro du lot du fabricant afin que le lot puisse être identifié.

- Ce symbole signifie que le matériau d'emballage est recyclable.

BlueTouch Pain Relief Patch الإستعمال الحرفية Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure SupérieureSupérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Superie Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Supérieure Capricul Rep.
