FOIRE AUX QUESTIONS - SME8SLED24 Festo

Quel est le type de connexion du Festo SME8SLED24 ?

Le Festo SME8SLED24 dispose d'une connexion M12 avec un connecteur à 5 pôles.

Comment régler la position du Festo SME8SLED24 ?

La position peut être réglée via les commandes de l'interface utilisateur ou à l'aide d'un logiciel de paramétrage compatible.

Quelle est la plage de température de fonctionnement du Festo SME8SLED24 ?

Le Festo SME8SLED24 fonctionne dans une plage de température de -10 °C à +50 °C.

Le Festo SME8SLED24 est-il compatible avec d'autres modules ?

Oui, le Festo SME8SLED24 est compatible avec d'autres modules de la série Festo, mais il est recommandé de vérifier la compatibilité spécifique.

Quels sont les signaux d'erreur courants pour le Festo SME8SLED24 ?

Les signaux d'erreur courants incluent des indications de surcharge, de décalage de position et de connexion défectueuse.

Comment effectuer un diagnostic sur le Festo SME8SLED24 ?

Un diagnostic peut être effectué via l'interface de l'appareil ou à l'aide d'un logiciel spécifique qui affiche les codes d'erreur.

Quel est le poids du Festo SME8SLED24 ?

Le poids du Festo SME8SLED24 est d'environ 1,2 kg.

Où puis-je trouver le manuel d'utilisation du Festo SME8SLED24 ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Festo dans la section des produits.

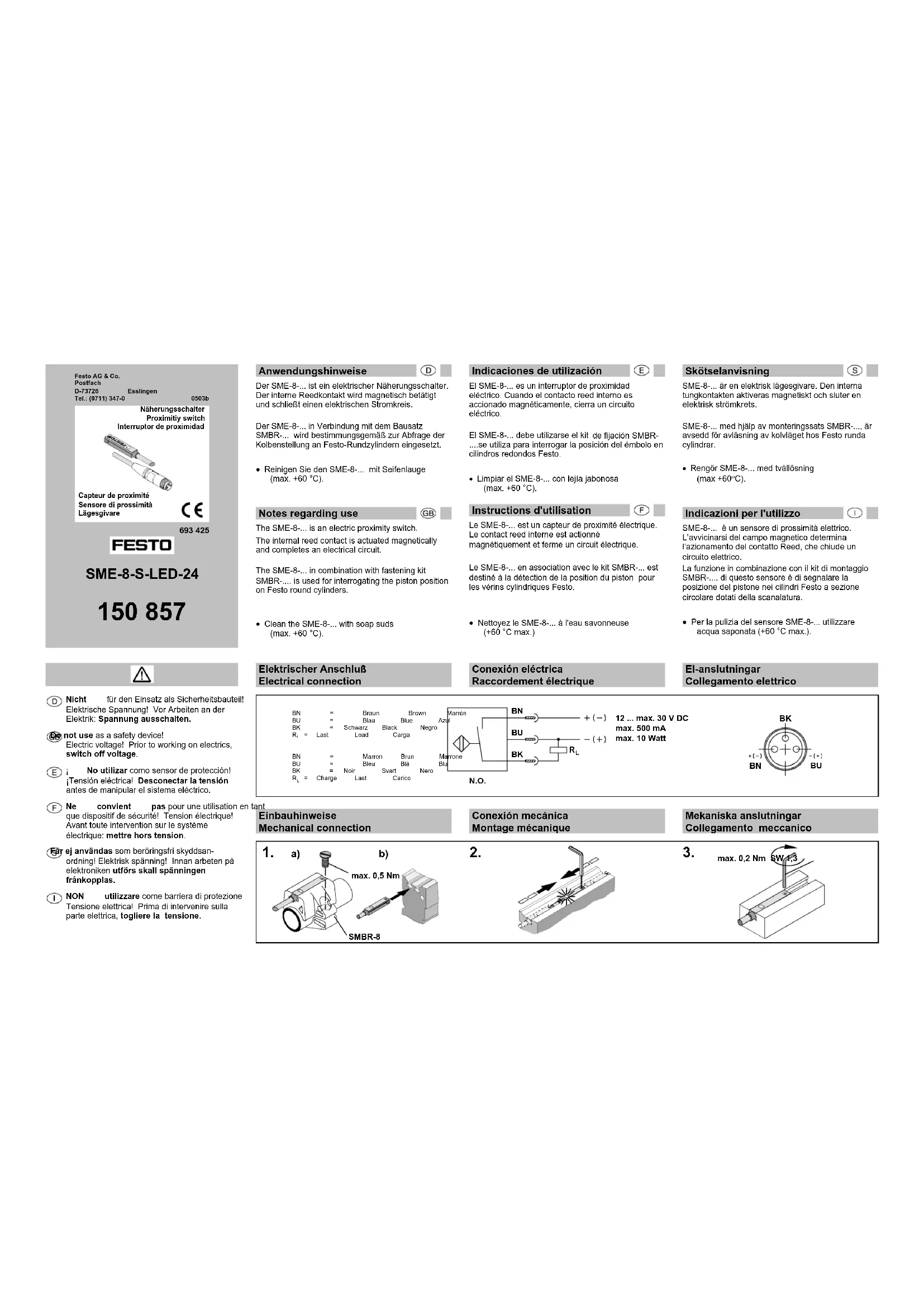

MODE D'EMPLOI SME8SLED24 Festo

Capteur de proximité

Instructions d'utilisation

Le SME-8-... est un capteur de proximité électrique. Le contact reed interne est actionné magnétiquement et ferme un circuit électrique.

Le SME-8-... en association avec le kit SMBR-... est destiné à la détection de la position du piston pour les vérins cylindriques Festo.

- Netloyez le SME-8-... à l'eau savonneuse (+60 °C max.)

Skötselanvisning

F Ne convient pas pour une utilisation en tant que dispositif de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.

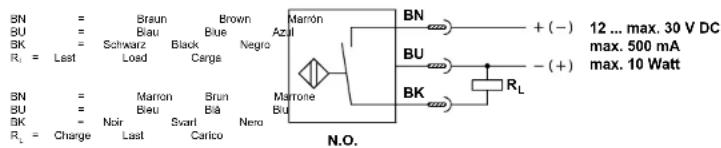

Conexión eléctrica Raccordement électrique

Einbauhinweise Mechanical connection

1. a) max. 0,5 Nm b) SMBR-8

Conexión mecánica Montage mécanique

Utiliser exclusivement des sources d'énergie qui garantissent une isolation électrique fiable de la tension de service selon CEI/DIN EN 60204-1. Tenir compte également des exigences

générales qui s'appliquent aux circuits électriques TBT selon CEI/DIN EN 60204-1.

Caractéristiques techniques

F

Plage de tension de service	12 ... 30 V
	AC / DC (=Ub)

Ondul. résiduelle max. adm. ± 10% Ub

Courant de commut. max. adm. 500 mA

max. adm. résistive)

Temps de réponse < 0,5 ms

Fréqu. de commut. max. adm. 800 Hz

Protection c. courts-circuits non

Protégé contre les inversions non

de polarité

Température ambiente

(câble fixe) -20 °C ... +60 °C

(câble mobile) -5 °C ... +60 °C

Température de stockage -20 °C ... +60 °C

Indice de Protection *) IP 65/67 selon

EN 60 529

Matériaux du boîtier PC, PET,

résine époxy

Matériau du câble PUR

Contacts laiton dorés

*) pour un montage correct du connecteur sur le câble
