| Type de produit | Capteur électrique |
| Marque | Festo |
| Modèle | SOEG-E-M18W-NA-S-2L |
| Plage de détection | 0 à 20000 mm |
| Tension de service | 10...36 VDC |
| Ondulation résiduelle admissible | ± 20% Ub |
| Courant à vide | < 20 mA (incl. LED) |
| Courant de commutation admissible | 200 mA |
| Chute de tension | < 2 V |
| Temps de réponse | 0.5 ms |
| Temps de chute | 0.5 ms |
| Protection contre les courts-circuits | Oui |
| Détrompage | Oui |
| Capacité commutable max. | 1 µF |
| Température ambiante | -25 °C à +55 °C |
| Température de stockage | -25 °C à +70 °C |
| Protection | IP 67 |
| Couple de serrage max. | 20 Nm |
| Matériau du boîtier | Laiton chromé |
| Matériau de la fenêtre optique | Verre |
| Alimentation recommandée | Bloc d'alimentation isolé selon IEC 742/EN 60742 (TBT), 4 kV min. |
| Nettoyage | Eau (max. 60°C) ou isopropanol |
FOIRE AUX QUESTIONS - SOEG-E-M18W-NA-S-2L Festo
Questions des utilisateurs sur SOEG-E-M18W-NA-S-2L Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur électrique au format PDF gratuitement ! Retrouvez votre notice SOEG-E-M18W-NA-S-2L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOEG-E-M18W-NA-S-2L de la marque Festo.

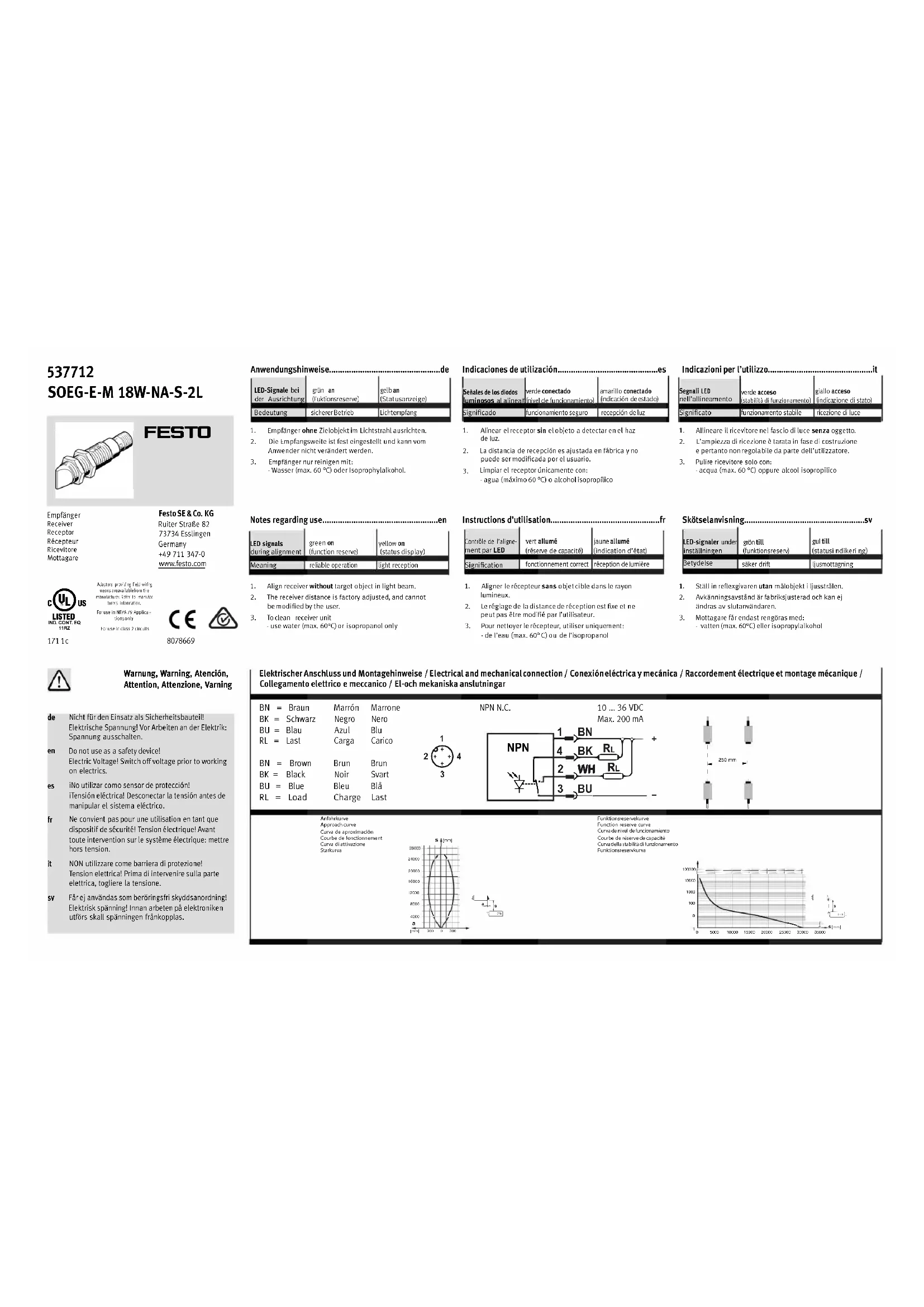

MODE D'EMPLOI SOEG-E-M18W-NA-S-2L Festo
Instructions d'utilisation......fr
| Contrôle de l'alignement par LED | vert allumé(réserve de capacité) | jaune allumé(indication d'état) |
| Signification | fonctionnement correct | réception de lumière |
-
Aligner le récepteur sans objet cible dans le rayon lumineux.
-
Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.
-
Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60°C) ou de l'isopropanol
Skötselanvisning......sv
Anfahrkurve
Approach curve
Curva de aproximación
Cuvarba de fonctionnement
Courbe de fonctionnement
Cupra di attivazione
Starkurva
Funktionsreservekurve
Function reserve curve
Curva de nivel de funcionamiento
Cours de réserve de capacitó
Courbe de reserve de capacite
Cupradella stabilità di funzionamento
Curva della stabinta di Funktionsreservkurva
line
| S [mm] | Value | |---|---| | 0 | 100000 | | 5000 | 1000 | | 10000 | 100 | | 15000 | 10 | | 20000 | 1 | | 25000 | 1 | | 30000 | 1 | | 35000 | 1 |
line
| S [mm] | Value | |---|---| | 0 | 100000 | | 5000 | 1000 | | 10000 | 100 | | 15000 | 10 | | 20000 | 1 | | 25000 | 1 | | 30000 | 1 | | 35000 | 1 |
Warnung, Attención, Attenzione
Caractéristiques techniques....fr
Tekniska data......SV
de
N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.
SV
| Plage de détection max. | 0 ... 20000 mm |
| Plage de détection min. | 0 ... 20000 mm |
| Plage de tension de service | 10...36 VDC (=Ub) |
| Ondulation résiduelle. adm. | ± 20% Ub |
| Courant à vide | < 20 mA (incl. LED) |
| Courant de commut. adm. | 200 mA |
| Chute de tension | < 2 V |
| Temps de réponse | 0.5 ms |
| Temps de chute | 0.5 ms |
| Protection c. courts-circuits | oui |
| Détrompage | oui |
| Capacité commutable max. | 1 F |
| Température ambian'è | -25 °C ... +55 °C |
| Température de stockage | -25 °C ... +70 °C |
| Protection | IP 67 |
| Couple de serrage max. | 20 Nm |
| Matériau du boîtier | laiton chromé |
| Matériau de la fenêtre optique | verre |
| Matériau du câble |
