SOEG-E-M18W-NA-K-2L - Capteur électrique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur électrique
Marque	Festo
Modèle	SOEG-E-M18W-NA-K-2L
Catégorie	Capteur électrique
Plage de détection	0 ... 20000 mm
Plage de tension de service	10 ... 36 VDC
Ondulation résiduelle admissible	± 20% Ub
Courant à vide	< 10 mA (incl. LED)
Courant de commutation admissible	200 mA
Chute de tension	< 2 V
Temps de réponse	0.5 ms
Temps de chute	0.5 ms
Protection contre les courts-circuits	Oui
Protection contre l'inversion de polarité	Oui
Capacité commutable maximale	1 µF
Température ambiante	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Indice de protection	IP 67
Couple de serrage maximal	20 Nm
Matériau du boîtier	Laiton chromé
Matériau de la fenêtre optique	Verre
Filetage	M18 x 1
Longueur approximative	60 mm
Poids approximatif	100 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser exclusivement des blocs d'alimentation isolés selon IEC 742/EN 60742.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. L'appareil n'est pas réparable par l'utilisateur.

FOIRE AUX QUESTIONS - SOEG-E-M18W-NA-K-2L Festo

Quelle est la plage de détection de ce capteur Festo SOEG-E-M18W-NA-K-2L ?

La plage de détection est de 0 à 20 000 mm (20 mètres).

Quelle tension d'alimentation est requise ?

L'alimentation doit être une tension continue (DC) comprise entre 10 et 36 V.

Comment raccorder le capteur ?

Le capteur dispose d'un câble de sortie. Respectez la polarité : le fil marron est généralement le + (alimentation), le fil bleu le - (masse) et le fil noir la sortie (NPN normalement ouvert). Consultez le schéma de câblage dans la notice.

Quelle est la fonction de la LED intégrée ?

La LED intégrée indique l'état de commutation : elle est allumée lorsque la sortie est active (objet détecté).

Quel est le courant de sortie maximal ?

Le courant de commutation admissible est de 200 mA.

Ce capteur est-il protégé contre les courts-circuits et les inversions de polarité ?

Oui, il est protégé contre les courts-circuits et les inversions de polarité (détrompage).

Dans quelle plage de température peut-il fonctionner ?

La température ambiante de fonctionnement est de -25 °C à +55 °C. La température de stockage est de -25 °C à +70 °C.

Quel est le degré de protection IP ?

Le capteur est classé IP67, il est donc protégé contre les poussières et l'immersion temporaire dans l'eau.

Comment nettoyer le capteur ?

Nettoyez la fenêtre optique avec un chiffon doux et sec. Évitez les solvants et les nettoyants abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation électrique, le câblage et la propreté de la fenêtre optique. Si le problème persiste, le capteur n'est pas réparable par l'utilisateur ; contactez le service technique Festo.

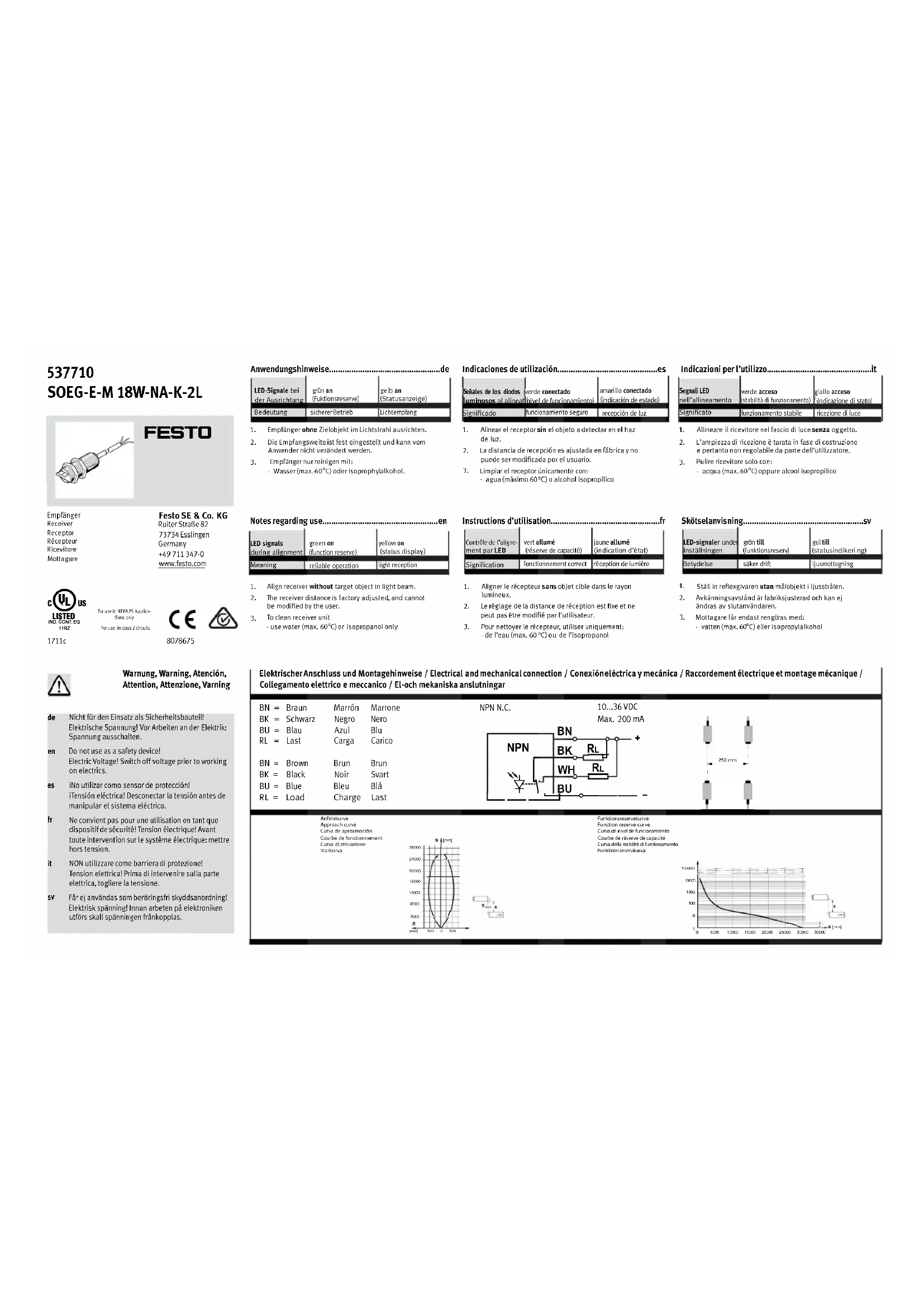

MODE D'EMPLOI SOEG-E-M18W-NA-K-2L Festo

Instructions d'utilisation......fr

Contrôle de l'alignement par LED	vert allumé(réserve de capacité)	jaune allumé(indication d'état)
Signification	fonctionnement correct	réception de lumière

1. Aligner le récepteur sans objet cible dans le rayon lumineux.
2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.
3. Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60 °C) ou de l'isopropanol

Skötselanvisning......sv

Caractéristiques techniques....fr

Tekniska data....SV

de

N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.

SV

Plage de détection max.	0 ... 20000 mm
Plage de détection min.	0 ... 20000 mm
Plage de tension de service	10...36 VDC (=Ub)
Ondulation résiduelle. adm.	± 20% Ub
Courant à vide	< 10 mA (incl. LED)
Courant de commut. adm.	200 mA
Chute de tension	< 2 V
Temps de réponse	0.5 ms
Temps de chute	0.5 ms
Protection c. courts-circuits	oui
Détrompage	oui
Capacité commutable max.	1 μF
Température ambian:e	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	laiton chromé
Matériau de la fenêtre optique	verre
Matériau du câble	enveloppe ext.PUR
