SOEG-E-M18-PA-K-2L - Capteur électrique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur électrique
Marque	Festo
Modèle	SOEG-E-M18-PA-K-2L
Plage de détection	0 ... 20000 mm
Tension de service	10 ... 36 V DC
Ondulation résiduelle admissible	± 20 % de Ub
Courant à vide	< 20 mA (incl. LED)
Courant de commutation admissible	200 mA
Chute de tension	< 2 V
Temps de réponse / temps de chute	0.5 ms
Protection contre les courts-circuits	Oui
Détrompage	Oui
Capacité commutable max.	1 µF
Température ambiante	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Indice de protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	Laiton chromé
Matériau de la fenêtre optique	Verre
Matériau du câble (enveloppe ext.)	Non spécifié dans la notice
Nettoyage	Eau (max. 60 °C) ou isopropanol
Alignement	Par LED : vert (réserve de capacité), jaune (réception de lumière)
Alimentation requise	Bloc d'alimentation isolé (IEC 742/EN 60742/VDE 0551) ou à découpage (EN 60950/VDE 0805)
Pages de la notice	2 pages

FOIRE AUX QUESTIONS - SOEG-E-M18-PA-K-2L Festo

Quelle est la plage de détection du capteur SOEG-E-M18-PA-K-2L ?

La plage de détection maximale est de 0 à 20000 mm, soit 20 mètres. Cette valeur est fixe et ne peut pas être modifiée par l'utilisateur.

Quelle tension d'alimentation est requise ?

Le capteur fonctionne sous une tension continue de 10 à 36 V DC. L'alimentation doit être isolée selon les normes IEC 742/EN 60742/VDE 0551 ou être une alimentation à découpage conforme à EN 60950/VDE 0805.

Comment nettoyer le capteur ?

Utilisez uniquement de l'eau à une température maximale de 60 °C ou de l'isopropanol. N'utilisez pas de solvants agressifs qui pourraient endommager le boîtier ou la fenêtre optique.

Quelle est la signification des LED sur le capteur ?

La LED verte indique une réserve de capacité suffisante (fonctionnement correct). La LED jaune s'allume lorsqu'il y a réception de lumière, c'est-à-dire qu'un objet est détecté.

Comment aligner correctement le capteur ?

Placez le récepteur sans objet cible dans le faisceau lumineux. Ajustez l'alignement jusqu'à ce que la LED jaune s'allume, indiquant une bonne réception. La distance de réception est préréglée et ne peut pas être modifiée.

Quel est le temps de réponse du capteur ?

Le temps de réponse et le temps de chute sont tous deux de 0.5 ms, ce qui permet une détection rapide des objets.

Le capteur est-il protégé contre les courts-circuits ?

Oui, le capteur dispose d'une protection intégrée contre les courts-circuits. Il est également protégé contre l'inversion de polarité (détrompage).

Quel est le couple de serrage recommandé pour le montage ?

Le couple de serrage maximal est de 20 Nm. Ne dépassez pas cette valeur pour éviter d'endommager le boîtier en laiton chromé.

Le capteur peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection IP 67, il est résistant à la poussière et à l'immersion temporaire dans l'eau. Cependant, la température ambiante doit rester entre -25 °C et +55 °C.

Quelle est la capacité de commutation maximale ?

La capacité commutable maximale est de 1 µF. Le courant de commutation admissible est de 200 mA avec une chute de tension inférieure à 2 V.

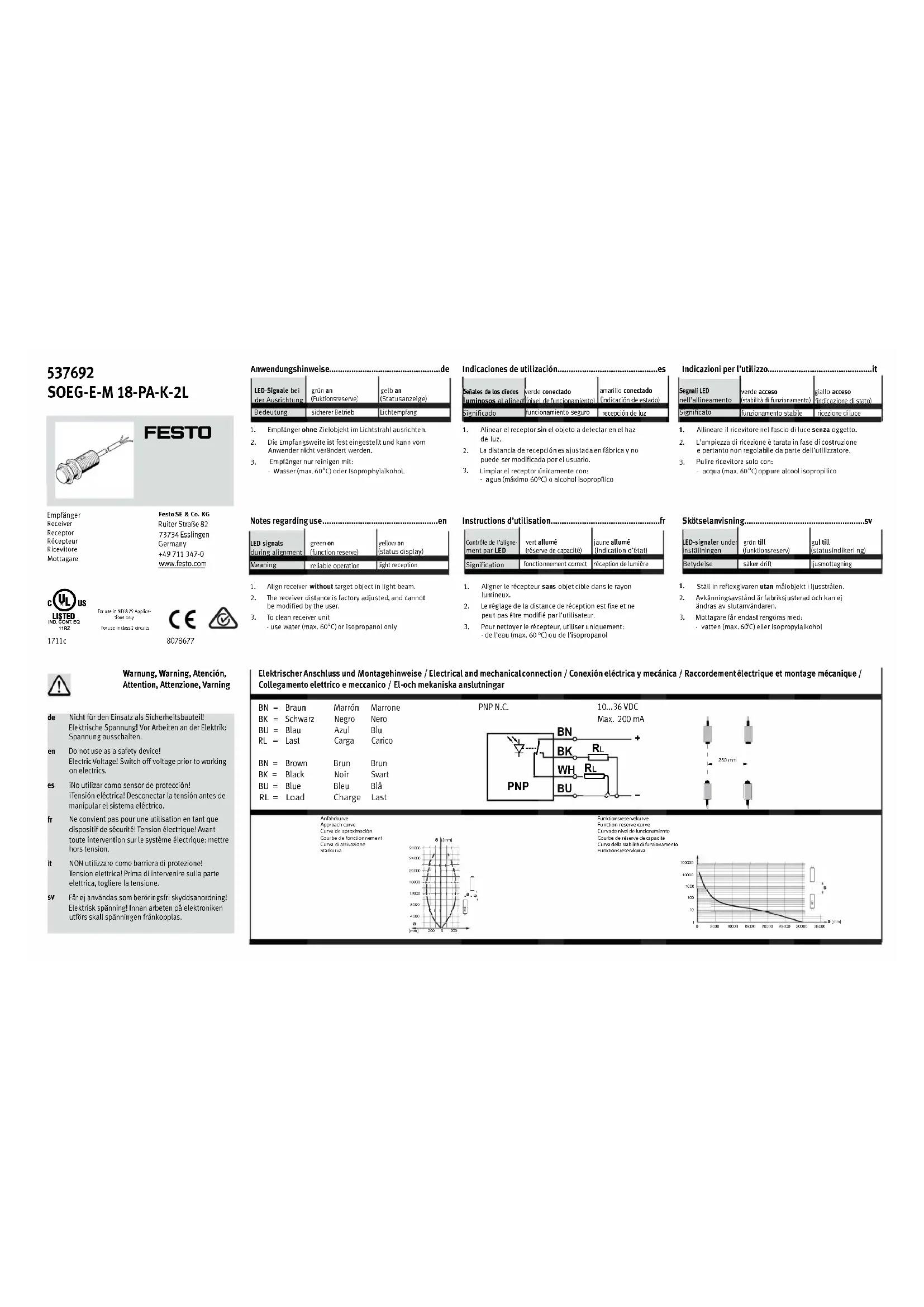

MODE D'EMPLOI SOEG-E-M18-PA-K-2L Festo

Instructions d'utilisation......fr

Contrôle de l'alignement par LED	vert allumé(réserve de capacité)	jaune allumé(indication d'état)
Signification	fonctionnement correct	réception de lumière

1. Aligner le récepteur sans objet cible dans le rayon lumineux.

2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.

3. Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60 °C) ou de l'isopropanol

Skötselanvisning......sv

N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.

SV

Caractéristiques techniques....fr

Plage de détection max.	0 ... 20000 mm
Plage de détection min.	0 ... 20000 mm
Plage de tension de service	10...36 VDC (=Ub)
Ondulation résiduelle. adm.	± 20% Ub
Courant à vide	< 20 mA (incl. LED)
Courant de commut. adm.	200 mA
Chute de tension	< 2 V
Temps de réponse	0.5 ms
Temps de chute	0.5 ms
Protection c. courts-circuits	oui
Détrompage	oui
Capacité commutable max.	1 F
Température ambian:e	-25 °C ... +55 °C
Température de stockage	-25 °C ... +70 °C
Protection	IP 67
Couple de serrage max.	20 Nm
Matériau du boîtier	laiton chromé
Matériau de la fenêtre optique	verre
Matériau du câble	enveloppe ext.

Tekniska data......SV
