Festo SOEG-E-M18W-PA-K-2L - Capteur électrique

SOEG-E-M18W-PA-K-2L - Capteur électrique Festo - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil SOEG-E-M18W-PA-K-2L Festo au format PDF.

📄 2 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs

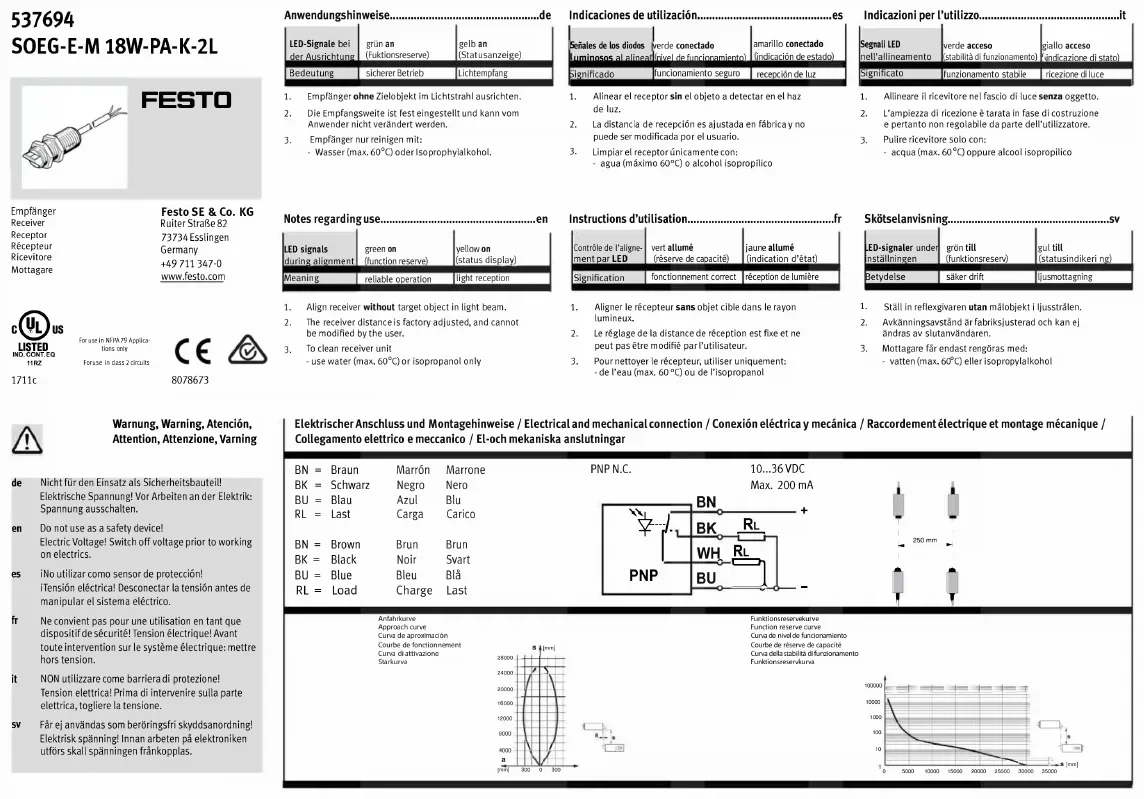

Notice Festo SOEG-E-M18W-PA-K-2L - page 1
1 / 2
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Capteur électrique
Marque Festo
Modèle SOEG-E-M18W-PA-K-2L
Catégorie Capteur électrique
Plage de détection 0 ... 20000 mm
Alimentation 10 ... 36 VDC, ondulation résiduelle ±20% Ub
Consommation à vide < 20 mA (incluant LED)
Courant de commutation 200 mA
Chute de tension < 2 V
Temps de réponse 0.5 ms
Temps de chute 0.5 ms
Protection court-circuit Oui
Détrompage Oui
Capacité commutable max. 1 µF
Température d'utilisation -25 °C ... +55 °C
Température de stockage -25 °C ... +70 °C
Indice de protection IP67
Couple de serrage max. 20 Nm
Matériau du boîtier Laiton chromé
Matériau de la fenêtre optique Verre
Matériau du câble (enveloppe ext.) Non spécifié dans la notice, susceptible d'être en PVC ou PUR
Dimensions (diamètre x longueur) M18 x 1, longueur environ 70 mm
Poids Environ 100 g
Entretien et nettoyage Utiliser de l'eau (max. 60 °C) ou de l'isopropanol
Sécurité Alimentation isolée selon IEC 742/EN 60742, tension d'isolement min. 4 kV (TBT)
Pièces détachées et réparabilité Aucune pièce détachable, produit intégré non réparable

FOIRE AUX QUESTIONS - SOEG-E-M18W-PA-K-2L Festo

Comment aligner correctement le capteur ?
Pour aligner le récepteur, placez-vous sans objet cible dans le rayon lumineux. La LED verte indique une réserve de capacité, la LED jaune indique l'état de commutation. Ajustez jusqu'à obtenir les deux LED allumées pour un fonctionnement correct.
Quelle est la plage de détection maximale ?
La plage de détection est de 0 à 20000 mm (20 mètres) dans des conditions idéales.
Quel type d'alimentation est requis ?
L'alimentation doit être une tension continue de 10 à 36 VDC, avec une ondulation résiduelle de ±20% de Ub. Utilisez des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 (TBT) ou des alimentations à découpage conformes EN 60950/VDE 0805.
Comment nettoyer le capteur ?
Utilisez uniquement de l'eau à maximum 60 °C ou de l'isopropanol. Évitez les solvants agressifs.
Quelle est la température de fonctionnement autorisée ?
La température ambiante de fonctionnement est de -25 °C à +55 °C. La température de stockage est de -25 °C à +70 °C.
Le capteur est-il protégé contre les courts-circuits ?
Oui, le capteur possède une protection contre les courts-circuits intégrée.
Quel est le temps de réponse du capteur ?
Le temps de réponse et le temps de chute sont tous deux de 0,5 ms.
Peut-on ajuster la distance de réception ?
Non, le réglage de la distance de réception est fixe en usine et ne peut pas être modifié par l'utilisateur.
Que signifient les LED sur le capteur ?
La LED verte allumée indique une réserve de capacité (fonctionnement correct). La LED jaune allumée indique l'état de commutation (réception de lumière). Les deux allumées signifient un alignement correct.
Quel est le matériau du boîtier ?
Le boîtier est en laiton chromé, offrant une bonne résistance mécanique. La fenêtre optique est en verre.

Questions des utilisateurs sur SOEG-E-M18W-PA-K-2L Festo

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Capteur électrique au format PDF gratuitement ! Retrouvez votre notice SOEG-E-M18W-PA-K-2L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SOEG-E-M18W-PA-K-2L de la marque Festo.

MODE D'EMPLOI SOEG-E-M18W-PA-K-2L Festo

Instructions d'utilisation......fr

Contrôle de l'alignement par LEDvert allumé(réserve de capacité)jaune allumé(indication d'état)
Significationfonctionnement correctréception de lumière

  1. Aligner le récepteur sans objet cible dans le rayon lumineux.

  2. Le réglage de la distance de réception est fixe et ne peut pas être modifié par l'utilisateur.

  3. Pour nettoyer le récepteur, utiliser uniquement: - de l'eau (max. 60 °C) ou de l'isopropanol

Skötselanvisning......sv

N'utiliser que des blocs d'alimentation isolés selon la norme IEC 742/EN 60742 / VDE 0551 garantissant une tension d'isolement de 4 kV min. (TBT). Les alimentations à découpage à la norme EN 60950/VDE 0805 sont permis.

SV

Caractéristiques techniques....fr

Plage de détection max.0 ... 20000 mm
Plage de détection min.0 ... 20000 mm
Plage de tension de service10...36 VDC (=Ub)
Ondulation résiduelle. adm. ± 20% Ub
Courant à vide< 20 mA (incl. LED)
Courant de commut. adm.200 mA
Chute de tension< 2 V
Temps de réponse0.5 ms
Temps de chute0.5 ms
Protection c. courts-circuitsoui
Détrompageoui
Capacité commutable max.1 F
Température ambian:e-25 °C ... +55 °C
Température de stockage-25 °C ... +70 °C
ProtectionIP 67
Couple de serrage max.20 Nm
Matériau du boîtierlaiton chromé
Matériau de la fenêtre optiqueverre
Matériau du câbleenveloppe ext.

Tekniska data....SV
