CACNH1PEEX2 - Automate industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automate industriel
Marque	Festo
Modèle	CACNH1PEEX2
Alimentation	18-32 Vcc
Montage	Sur rail DIN
Connecteurs	Alimentation, LAN IN, LAN OUT (PoE)
Température de fonctionnement	-20 °C à +55 °C
Classe de température	T5
Protection	Dispositif de type ouvert, nécessite une enceinte adaptée
Utilisation en zone dangereuse	Classe I, Division 2, Groupes A, B, C, D
Sécurité	Ne pas ouvrir sous tension ; ne pas débrancher en présence d'atmosphère explosive
Conformité	Directive DEEE 2012/19/UE
Entretien	Nettoyer avec un chiffon sec ; aucun entretien interne requis
Réparabilité	Réparation par le fabricant uniquement
Pièces détachées	Contacter le service après-vente Festo
Fabricant	Festo SE & Co. KG, Rüter Straße 82, 73734 Esslingen, Allemagne

FOIRE AUX QUESTIONS - CACNH1PEEX2 Festo

Quelle est la tension d'alimentation requise pour le Festo CACNH1PEEX2 ?

L'alimentation doit être comprise entre 18 et 32 Vcc. Assurez-vous que votre source d'alimentation fournit suffisamment de puissance.

Comment monter l'automate CACNH1PEEX2 ?

Le montage s'effectue sur rail DIN. Fixez l'appareil en encliquetant le support sur le rail.

Quels connecteurs sont présents sur l'appareil ?

Il dispose d'un connecteur d'alimentation, d'un port LAN IN et d'un port LAN OUT avec support PoE (Power over Ethernet).

Puis-je utiliser cet automate en zone explosive ?

Oui, il est certifié pour une utilisation en Classe I, Division 2, Groupes A, B, C et D. Respectez les consignes de sécurité : ne pas débrancher sous tension ni en présence de concentrations inflammables.

Quelle est la plage de température de fonctionnement ?

La température ambiante admissible est de -20 °C à +55 °C avec une classe de température T5.

Comment éliminer l'appareil en fin de vie ?

Ne pas jeter avec les déchets ménagers. Conformément à la directive DEEE 2012/19/UE, rapportez-le à un point de collecte agréé.

Est-il possible d'ouvrir le boîtier ?

Non, ne pas ouvrir le boîtier lorsque le système est sous tension. L'appareil est un dispositif de type ouvert ; il doit être installé dans une enceinte adaptée.

Quelles fonctions l'automate CACNH1PEEX2 assure-t-il ?

C'est un automate industriel permettant la commande et la communication via Ethernet avec support PoE pour l'alimentation des périphériques connectés.

Où trouver le service après-vente et les pièces détachées ?

Contactez Festo SE & Co. KG à l'adresse indiquée dans la notice ou via leur site web. Les réparations doivent être effectuées par le fabricant.

L'appareil est-il conforme aux normes environnementales ?

Oui, il est conforme à la directive DEEE 2012/19/UE pour la gestion des déchets d'équipements électriques et électroniques.

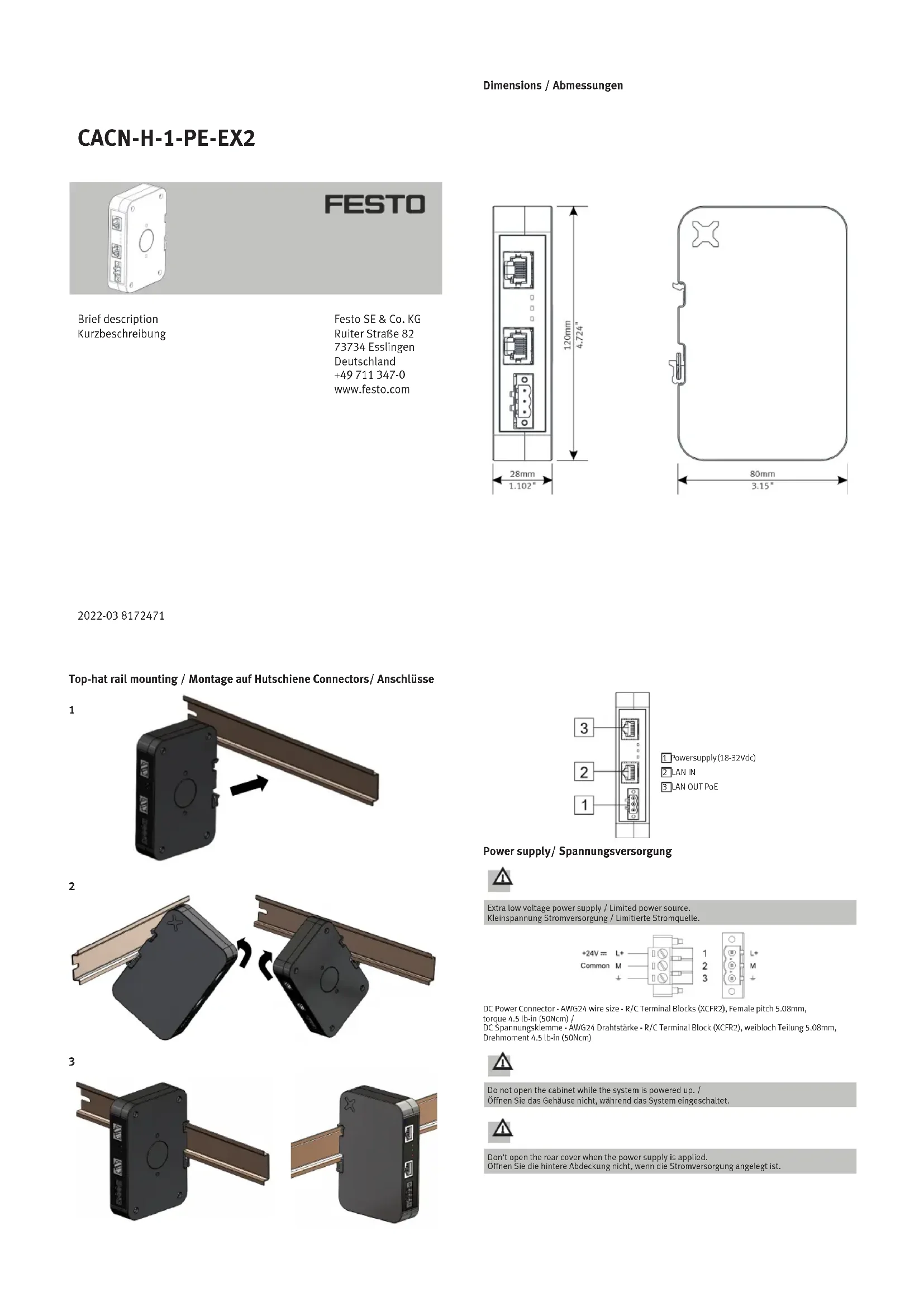

MODE D'EMPLOI CACNH1PEEX2 Festo

Description sommaire

Festo SE & Co. KG

Rüter Straße 82

73734 Esslingen

Deutschland

[phone]

www.festo.com

2022-03 8172471

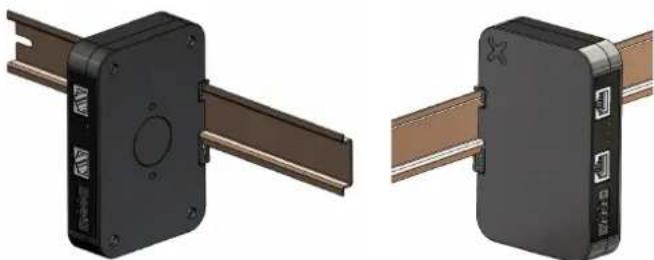

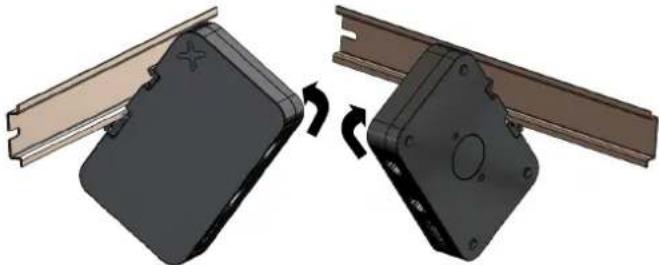

Montage sur rail

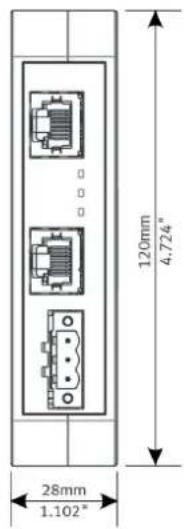

Connecteurs 1 Alimentation (18-32Vdc) 2 LAN IN LAN OUT PoE

Ne pas ouvrir le boitier lorsque le système est sous tension.

N'ouvre pas le capot arrière lorsque l'alimentation est appliquée.

Assurez-vous que votre alimentation possède suffisamment de puissance pour le pupitre.

Cet article ne peut pas être éliminé en tant que déchet domestique, mais conformément à la directive européenne DEE 2012/19/UE

THIS EQUIPMENT IS OPEN-TYPE DEVICE AND IS MEANT TO BE INSTALLED WITHIN AN ENCLOSURE SUITABLE FOR THE ENVIRONMENT SUCH THAT THE EQUIPMENT IS ONLY ACCESSIBLE WITH THE USE OF A TOOL.

SUITABLE FOR USE IN CLASS 1, DIVISION 2, GROUPS A, B, C AND D HAZARDOUS LOCATIONS, OR NONHAZARDOUS LOCATIONS ONLY.

CET ÉQUIPEMENT EST UN DISPOSITION DE TYPE OUVERT ET EST DESTINÉ À ÉTRE INSTALLED DANS UN ÉNCEINTE ADAPTÉ À L'ENVIRONNEMENT DE SORTE QUE L'ÉQUIPEMENT NE SOIT ACCESSIBLE À LA IDADE D'un UOTL.

APPROPRIE POUR UNE UTILISATION DANS DES EMPLACEMENTS DANGEREUX DE CLASSE I, DIVISION 2, GROUPE A, B, C ET D, OU UNIQUEMENT DANS DES EMPLACEMENTS NON DANGEREUX.

AVERTISSEMENT -RISQUE D'EXPLOSION -NE PAS DEBRANCHER L'ÉQUIPEMENT LORSQUE LE CIRCUIT EST SOUS TENSION OU À MOINS QUE LA ZONE SOIT EXEMP'T DE CONCENTRATIONS INFIAMMBLES.

Temperatura d'esercizio / Température de service	Classe di Temperatura / Classe de Temperatura T5
-20°C +55°CT5
