Pass & Seymour RSWV153 - Interrupteur électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur électrique sans contact à onde
Marque	Legrand
Modèle	Pass & Seymour RSWV153
Tension nominale	120 V~, 50/60 Hz
Courant nominal	15 A
Types de charge résistive	15 A
Types de charge universelle	15 A
Types de charge incandescente	15 A
Puissance moteur maximale	1/2 HP à 120 V~
Ballast standard	15 A
Ballast électronique	15 A
Compatibilité fils	Cuivre uniquement, section identique ou avec toron
Longueur de dénudage	1,27 cm (1/2 po)
Couple de serrage des vis	1,58 à 1,81 N·m
Distance de détection	Réglable (courte à longue portée)
Température ambiante maximale	35 °C
Installation	Unipolaire ou tripolaire, avec ou sans neutre
Mise à la terre	Obligatoire
Matériau du boîtier	Plastique ignifuge
Dimensions (L x l x h)	Environ 4,2 x 4,2 x 2,5 cm
Poids	Environ 50 g
Couleur	Blanc (standard)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Couper l'alimentation avant toute intervention
Normes	Conforme aux codes électriques locaux et nationaux

FOIRE AUX QUESTIONS - Pass & Seymour RSWV153 LEGRAND

Comment installer l'interrupteur Pass & Seymour RSWV153 ?

Coupez l'alimentation au niveau du panneau. Suivez les schémas de câblage selon la présence ou non d'un fil neutre. Utilisez des fils en cuivre de même section ou avec un toron. Serrez les vis à 1,58-1,81 N·m. Remettez le couvercle et rétablissez l'alimentation.

Puis-je utiliser cet interrupteur sans fil neutre ?

Oui, il fonctionne sans fil neutre à condition d'être correctement mis à la terre. Suivez le schéma de câblage n°2 (sans neutre).

Quel type de fil dois-je utiliser ?

Utilisez exclusivement des fils en cuivre ou cuivrés. Ne pas utiliser de fils en aluminium. Les fils doivent être de même section ou, si de sections différentes, ajouter un toron de 15 cm du même calibre.

Comment régler la distance de détection ?

Retirez le couvercle de l'interrupteur avec un tournevis plat, tournez le réglage de distance du capteur à la sensibilité souhaitée, puis remettez le couvercle. Dans les installations multiples, choisissez une courte distance pour éviter les fausses commutations.

Quelle est la charge maximale supportée ?

Pour le modèle RSWV153, la charge maximale est de 15 A résistif, universel, incandescent, ballast standard ou électronique, et 1/2 HP pour les moteurs, le tout en 120 V~.

L'interrupteur est-il compatible avec les ampoules LED ?

Oui, il est compatible avec les ballasts électroniques (15 A), donc il peut commuter des charges LED dans la limite de 15 A. Vérifiez la puissance totale des LED.

Que faire si l'interrupteur ne fonctionne pas correctement ?

Vérifiez d'abord que l'alimentation est rétablie et que le câblage est correct. Assurez-vous que la mise à la terre est présente. Ajustez la distance de détection. Si le problème persiste, contactez un électricien qualifié.

Comment nettoyer l'interrupteur sans l'endommager ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs, car ils pourraient endommager la surface.

Puis-je utiliser plusieurs interrupteurs Wave ensemble ?

Oui, cet interrupteur peut être utilisé en configuration tripolaire avec un autre interrupteur Wave ou tout interrupteur tripolaire standard. Suivez les schémas de câblage appropriés.

L'interrupteur est-il étanche ou adapté à une utilisation extérieure ?

Non, cet interrupteur est conçu pour une utilisation intérieure uniquement. Ne l'exposez pas à l'humidité ou à des températures dépassant 35°C.

MODE D'EMPLOI Pass & Seymour RSWV153 LEGRAND

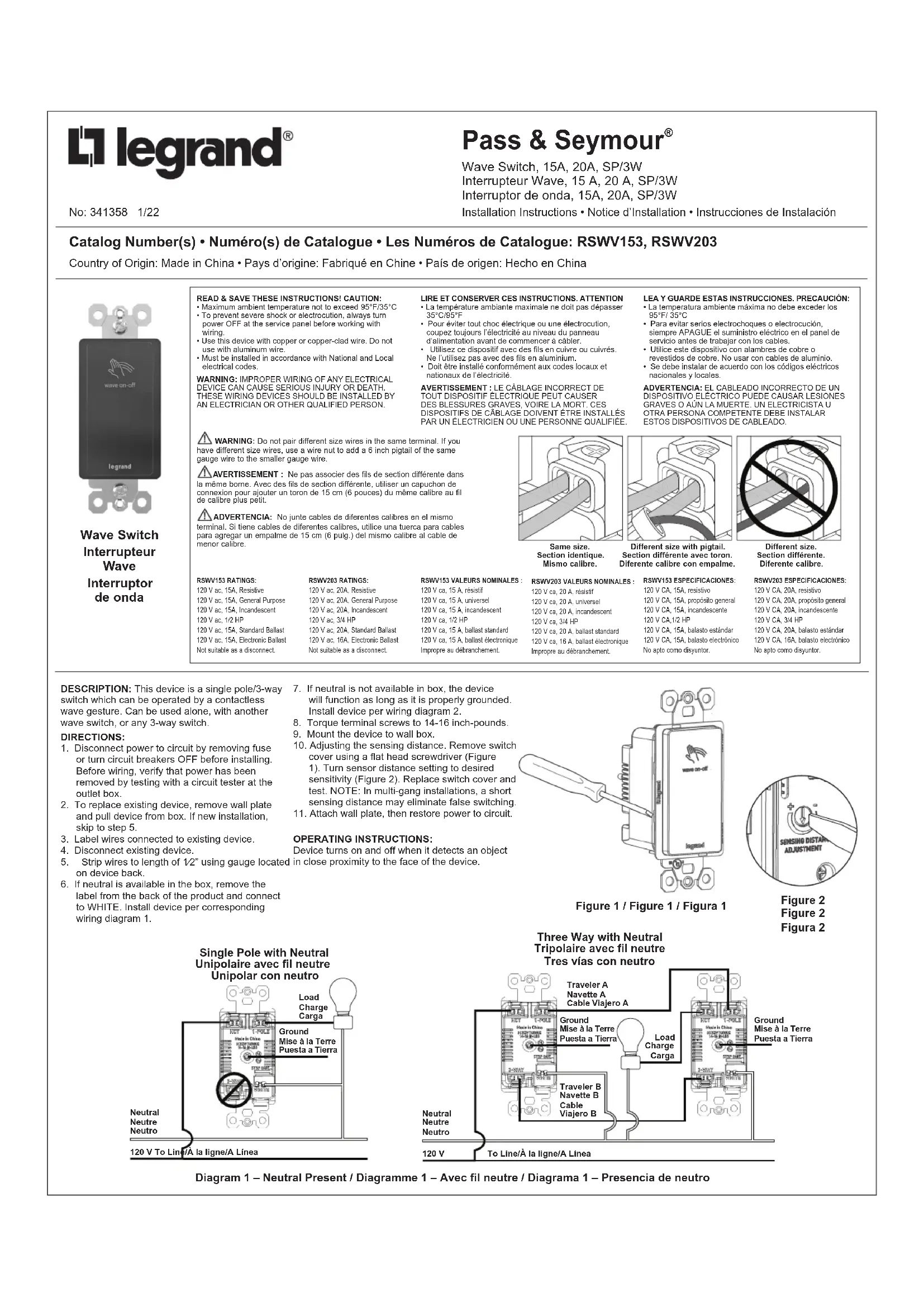

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: RSWV153, RSWV203

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China

Wave Switch Interrupteur Wave Interruptor de onda

- La température ambiante maximale ne doit pas dépasser 35°C/95°F

- Pour éviter tout choc électrique ou une électrocution, coupez toujours l'électricité au niveau du panneau d'alimentation avant de commencer à câbler.

- Utilisez ce dispositif avec des fils en cuivre ou cuivrés. Ne l'utilisez pas avec des fils en aluminium.

- Doit être installé conformément aux codes locaux et nationaux de l'électricité.

AVERTISSEMENT : LE CÂBLAGE INCORRECT DE TOUT DISPOSITIF ÉLECTRIQUE PEUT CAUSER DES BLESSURES GRAVES, VOIRE LA MORT. CES DISPOSITIFS DE CÂBLAGE DOIVENT ÉTRE INSTALLÉS PAR UN ÉLECTRICIEN OU UNE PERSONNE QUALIFIÉE.

⚠ AVERTISSEMENT : Ne pas associer des fils de section différente dans la même borne. Avec des fils de section différente, utiliser un capuchon de connexion pour ajouter un toron de 15 cm (6 pouces) du même calibre au fil de calibre plus petit.

120 V ca, 15 A, résistif 120 V ca, 15 A, universe 120 V ca, 15 A, incandescent 120 V ca, 1/2 HP 120 V ca, 15 A, ballast standard 120 V ca, 15 A, ballast électronique Impropre au débranchement.

Same size. Section identique. Mismo calibre.

Different size with pigtail. Section différente avec toron. diferente calibre con empalme.

Different size. Section différente. Diferente calibre.

RSWV203 VALEURS NOMINALES : 120 V ca. 20 A, résistif 120 V ca. 20 A, universel 120 V ca. 20 A, incandescent 120 V ca. 3/4 HP 120 V ca. 20 A, ballast standard 120 V ca. 16 A, ballast électronique Impropre au débranchement.

RSWV153 ESPECIFICACIONES: 120 V CA, 15A, resistivo 120 V CA, 15A, propósito general 120 V CA, 15A, incandescente 120 V CA, 112 HP 120 V CA, 15A, balasto estándar 120 V CA, 15A, balasto electrónico No apto como disyuntor.

RSWV203 ESPECIFICACIONES: 120 V CA, 20A, resistivo 120 V CA, 20A, propósito general 120 V CA, 20A, incandescente 120 V CA, 3/4 HP 120 V CA, 20A, balasto estandar 120 V CA, 16A, balasto electrónico No apto como disyuntor.

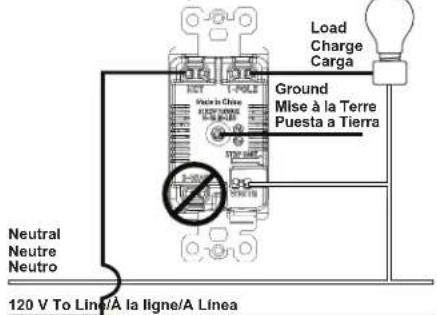

Single Pole with Neutral Unipolaire avec fil neutre Unipolar con neutro

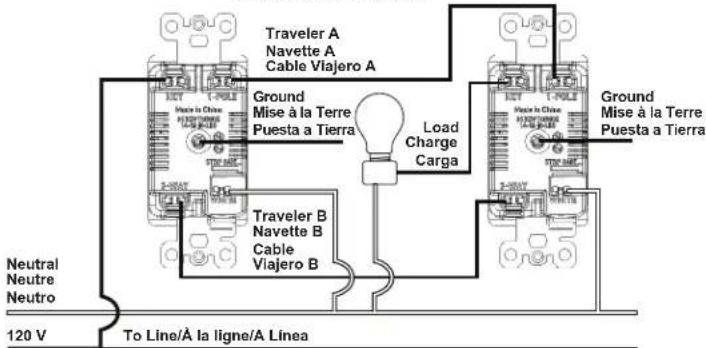

Three Way with Neutral Tripolaire avec fil neutre Tres vías con neutro

Diagram 1 – Neutral Present / Diagramme 1 – Avec fil neutre / Diagrama 1 – Presencia de neutro

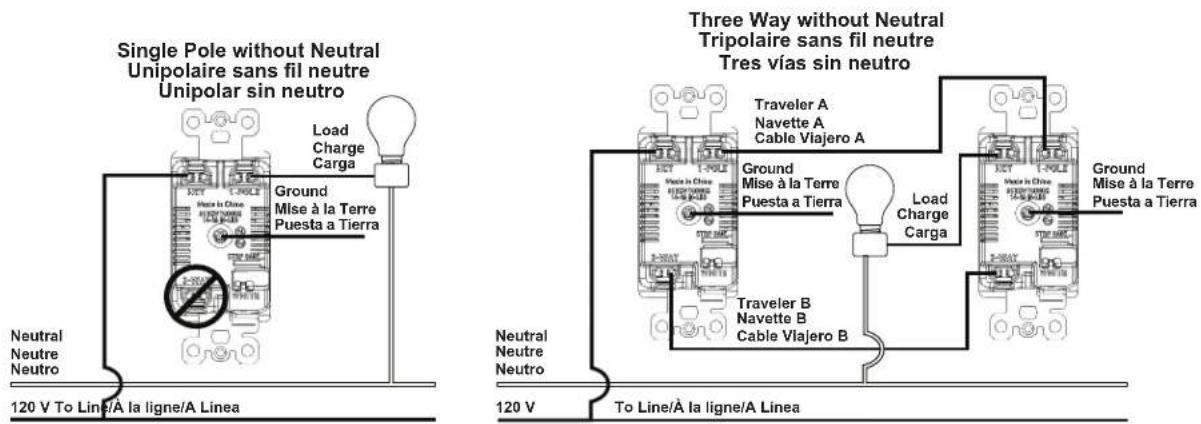

Diagram 2 – No Neutral Present
Diagramme 2 – Sans fil neutre
Diagrama 2 - Sin presencia de neutro

INSTRUCTIONS EN FRANÇAIS

DESCRIPTION: Ce dispositif est un interrupteur unipolaire/tripolaire qui peut être actionné par un geste ondulatoire sans contact. Il peut être utilisé seul ou avec un autre interrupteur Wave ou n'importe quel interrupteur tripolaire.

INSTRUCTIONS :

1. Débrancher l'alimentation électrique du circuit en enlevant le fusible ou en mettant les disjoncteurs du circuit HORS TENSION avant l'installation. Avant de procéder au câblage, vérifier que l'alimentation vers la prise de courant a été coupée à l'aide d'un vérificateur de circuit.
2. Pour remplacer le dispositif existant, enlever la plaque murale et retirer le dispositif de la boîte. S'il s'agit d'une nouvelle installation, passer à l'étape 5.
3. Apposer une étiquette sur les fils connectés au dispositif existant.
4. Déconnecter le dispositif existant.
5. Dénuder les fils sur une longueur de 1,27 cm (1/2 po) à l'aide du gabarit reproduit à l'arrière du dispositif.
6. Si le boîtier est doté d'un fil neutre, retirer l'étiquette à l'arrière du produit et le connecterau fil BLANC. Installer le dispositif conformément au schéma de câblage n° 1.
7. S'il n'y a aucun fil neutre dans la boîte, le dispositif fonctionnera tant qu'il est correctement mis à la terre. Installer le dispositif conformément au schéma de câblage n° 2.
8. Serrer les vis de raccordement à un couple de 1,58 N-m à 1,81 N-m (14 à 16 po-lb).
9. Monter le dispositif à la boîte murale.
10. Réglage de la distance de détection. Retirer le couvercle de l'interrupteur à l'aide d'un tournevis à tête plate (figure 1). Tourner le réglage de la distance du capteur jusqu'à la sensibilité souhaitée (figure 2). Replacer le couvercle de l'interrupteur et faire un essai. REMARQUE : Dans les installations multiples, une courte distance de détection peut éliminer les fausses commutations.
11. Fixer la plaque murale, puis rétablir l'alimentation du circuit.

INSTRUCTIONS DE FONCTIONNEMENT :

Le dispositif s'allume et s'éteint lorsqu'il détecte un objet à proximité immédiate du devant du dispositif.
