Marque	Aplic
Modèle	302691
Type de produit	Antenne TV intérieure DVB-T/DVB-T2
Couleur	Noir
Dimensions (approx.)	Hauteur 35 cm, largeur base 15 cm
Poids	Environ 200 g
Alimentation	5 V CC via adaptateur secteur inclus ou port USB du téléviseur
Consommation électrique	~20 mA (0,1 W)
Plage de fréquence	470 – 862 MHz (UHF)
Amplification	Jusqu'à 30 dB (active)
Connecteurs	1x IEC (antenne), 1x USB-A, 1x fiche creuse CC 3,5 mm
Indicateur lumineux	LED bleue « POWER » sur l'amplificateur
Contenu de la livraison	Antenne, bloc d'alimentation, câble électrique, mode d'emploi
Utilisation prévue	Réception TV numérique terrestre (DVB-T/DVB-T2) en intérieur
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité ni à une chaleur excessive ; utiliser uniquement en intérieur
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV pour tout problème
Garantie	Selon la législation en vigueur ; toute modification annule la garantie
Recyclage	Ne pas jeter avec les ordures ménagères ; respecter la directive DEEE (2012/19/EU)
Certification	Déclaration de conformité UE disponible sur demande

FOIRE AUX QUESTIONS - 302691 Aplic

Comment installer l'antenne TV Aplic 302691 ?

Retirez l'antenne de l'emballage, connectez-la à votre téléviseur via le câble IEC, puis branchez l'alimentation soit sur le port USB du téléviseur, soit sur le bloc d'alimentation fourni. Allumez le téléviseur et effectuez une recherche des chaînes.

Que faire si le voyant POWER ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur l'amplificateur et que la source USB délivre du courant. Si le bloc d'alimentation est utilisé, assurez-vous qu'il est branché sur une prise secteur fonctionnelle. Le voyant doit être bleu lorsque l'antenne est sous tension.

Puis-je utiliser cette antenne pour la radio FM ?

Non, cette antenne est conçue exclusivement pour la réception DVB-T et DVB-T2. La réception radio FM n'est pas prise en charge.

Comment améliorer la réception des chaînes ?

Essayez de modifier l'orientation et la position de l'antenne, idéalement près d'une fenêtre. Éloignez-la d'autres appareils électroniques qui pourraient créer des interférences. Relancez une recherche de chaînes après chaque changement de position.

L'antenne peut-elle être utilisée en extérieur ?

Non, cet appareil est destiné à un usage intérieur uniquement. Ne l'exposez pas à l'humidité, à la pluie ou à la neige.

Quels types de connecteurs possède l'antenne ?

L'antenne dispose d'une sortie IEC pour le câble d'antenne vers le téléviseur, d'un port USB-A et d'une fiche creuse CC de 3,5 mm pour l'alimentation.

Est-il possible d'alimenter l'antenne via le port USB du téléviseur ?

Oui, vous pouvez brancher le câble USB fourni directement sur un port USB de votre téléviseur (si disponible). Cela permet d'économiser de l'énergie car l'antenne ne s'allume qu'avec le téléviseur.

Que faire si aucune chaîne n'est trouvée après l'installation ?

Vérifiez que le câble de connexion est bien enfoncé, que l'antenne est sous tension (voyant bleu) et que vous êtes dans une zone couverte par le signal DVB-T/T2. Consultez des sites web pour connaître la puissance du signal dans votre région. Essayez de déplacer l'antenne.

L'antenne est-elle compatible avec la TNT en France ?

Oui, elle est compatible avec les normes DVB-T et DVB-T2 utilisées en France et dans de nombreux pays européens. Vérifiez la couverture TNT de votre zone.

Comment recycler l'antenne en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE (2012/19/EU), rapportez-le à un point de collecte, au revendeur ou au fabricant. Le numéro d'enregistrement est DE 94495668.

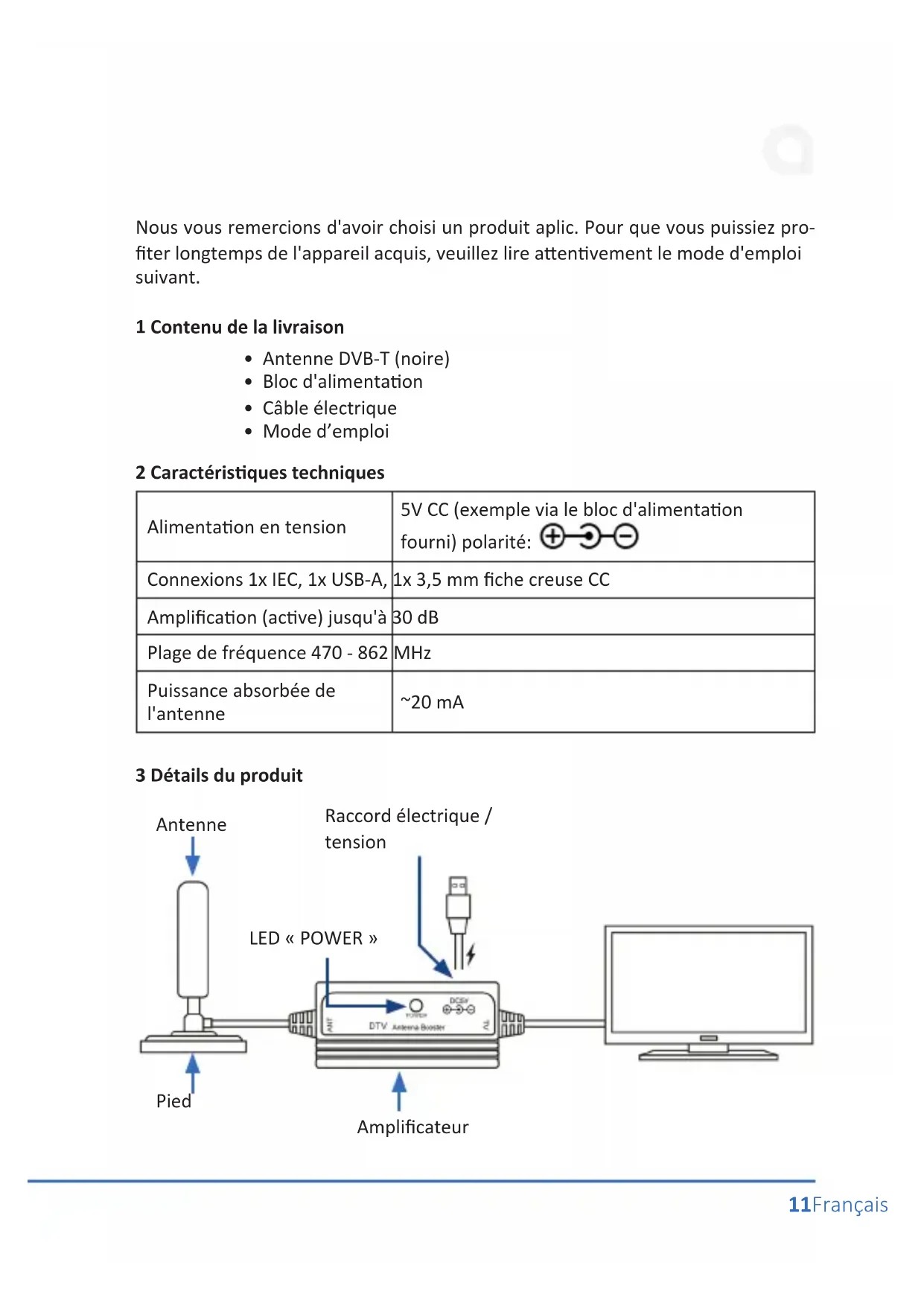

MODE D'EMPLOI 302691 Aplic

Nous vous remercions d'avoir choisi un produit aplic. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le mode d'emploi suivant.

1 Contenu de la livraison

• Antenne DVB-T (noire)
• Bloc d'alimentation
• Câble électrique
• Mode d'emploi

2 Caractéristiques techniques

Alimentation en tension	5V CC (exemple via le bloc d'alimentation fourni) polarité: [IMAGE]
Connexions 1x IEC, 1x USB-A,	1x 3,5 mm fiche creuse CC
Amplification (active) jusqu'à	30 dB
Plage de fréquence 470 - 862	MHz
Puissance absorbée de l'antenne	~20 mA

3 Détails du produit

4 Mise en service

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Connectez l'antenne à votre appareil comme par exemple un téléviseur. Ensuite, mettez l'amplificateur de l'antenne sous tension. Pour ce faire, connectez l'USB fourni pour le câble de branchement à fiche creuse CC sur l'amplificateur. Le port USB du câble peut par exemple être connecté sur le port USB de votre téléviseur (si disponible) ou sur le bloc d'alimentation de 5V fourni.

Pour contrôler le fonctionnement de l'amplificateur ou de l'antenne, veillez à ce que le LED « POWER » (bleu) s'allume sur l'amplificateur.

Attention : si vous souhaitez alternativement alimenter l'antenne en courant via un port USB du téléviseur, notez que l'antenne ne doit être mise en marche que lorsque le téléviseur a été mis en service. Ceci garantit une efficacité énergétique et par conséquent une économie d'énergie. Une autre prise n'est pas requise pour le secteur. La puissance absorbée de l'antenne est 20 mA seulement. Elle est suffisante pour une connexion standard par USB.

5 Remarque supplémentaire

Si la recherche a donné peu de chaînes ou si aucune chaîne n'a été trouvée, cela est probablement dû à l'orientation de l'antenne. Vérifiez si le câble de connexion est correctement connecté à l'antenne, modifiez la position de l'antenne et exécutez une nouvelle recherche. Assurez-vous qu'aucun appareil pouvant masquer le signal DVB-T/DVB-T2 ne se trouve à proximité directe de l'antenne. Il est recommandé de rapprocher autant que faire se peut, le lieu d'installation de la télévision.

Il existe divers sites Web sur Internet qui vous indiquent la puissance du signal DVB-T/DVB-T2 dans votre région. Si vous avez encore des questions, n'hésitez pas à contacter notre service après-vente.

Attention: Cette antenne est indiquée pour DVB-T et DVB-T2. La réception radio FM n'est pas prise en charge.

6 Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées. N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière.

Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

7 Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement. Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EU N° d'enregistrement DE: 94495668

Par la présente, la société WD Plus GmbH, déclare que l'appareil 302691/20161116NB039 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
