302691 - Antenna TV Aplic - Manuale utente e istruzioni gratuiti

Marca	Aplic
Modello	302691
Tipo di prodotto	Antenna TV interna DVB-T/DVB-T2
Colore	Nero
Dimensioni (circa)	Altezza 35 cm, larghezza base 15 cm
Peso	Circa 200 g
Alimentazione	5 V CC tramite adattatore di rete incluso o porta USB del televisore
Consumo elettrico	~20 mA (0,1 W)
Gamma di frequenza	470 – 862 MHz (UHF)
Amplificazione	Fino a 30 dB (attiva)
Connettori	1x IEC (antenna), 1x USB-A, 1x jack CC 3,5 mm
Indicatore luminoso	LED blu "POWER" sull'amplificatore
Contenuto della confezione	Antenna, alimentatore, cavo elettrico, manuale di istruzioni
Utilizzo previsto	Ricezione TV digitale terrestre (DVB-T/DVB-T2) in interni
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti aggressivi
Sicurezza	Non aprire, non esporre a umidità o calore eccessivo; utilizzare solo in interni
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente; contattare il servizio clienti per qualsiasi problema
Garanzia	Secondo la legislazione vigente; qualsiasi modifica annulla la garanzia
Riciclaggio	Non smaltire con i rifiuti domestici; rispettare la direttiva RAEE (2012/19/UE)
Certificazione	Dichiarazione di conformità UE disponibile su richiesta

Domande frequenti - 302691 Aplic

Come installare l'antenna TV Aplic 302691 ?

Rimuovere l'antenna dalla confezione, collegarla al televisore tramite il cavo IEC, quindi collegare l'alimentazione alla porta USB del televisore o all'adattatore di rete fornito. Accendere il televisore ed eseguire una ricerca dei canali.

Cosa fare se la spia POWER non si accende ?

Verificare che il cavo di alimentazione sia correttamente collegato all'amplificatore e che la fonte USB fornisca corrente. Se si utilizza l'adattatore di rete, assicurarsi che sia collegato a una presa di corrente funzionante. La spia deve essere blu quando l'antenna è accesa.

Posso utilizzare questa antenna per la radio FM ?

No, questa antenna è progettata esclusivamente per la ricezione DVB-T e DVB-T2. La ricezione radio FM non è supportata.

Come migliorare la ricezione dei canali ?

Provare a modificare l'orientamento e la posizione dell'antenna, idealmente vicino a una finestra. Allontanarla da altri dispositivi elettronici che potrebbero creare interferenze. Riavviare una ricerca dei canali dopo ogni cambio di posizione.

L'antenna può essere utilizzata all'aperto ?

No, questo dispositivo è destinato esclusivamente all'uso interno. Non esporlo a umidità, pioggia o neve.

Quali tipi di connettori ha l'antenna ?

L'antenna dispone di un'uscita IEC per il cavo antenna verso il televisore, una porta USB-A e un jack CC da 3,5 mm per l'alimentazione.

È possibile alimentare l'antenna tramite la porta USB del televisore ?

Sì, è possibile collegare il cavo USB fornito direttamente a una porta USB del televisore (se disponibile). Ciò consente di risparmiare energia poiché l'antenna si accende solo con il televisore.

Cosa fare se nessun canale viene trovato dopo l'installazione ?

Verificare che il cavo di collegamento sia ben inserito, che l'antenna sia accesa (spia blu) e che ci si trovi in un'area coperta dal segnale DVB-T/T2. Consultare siti web per conoscere la potenza del segnale nella propria zona. Provare a spostare l'antenna.

L'antenna è compatibile con il TNT in Francia ?

Sì, è compatibile con gli standard DVB-T e DVB-T2 utilizzati in Francia e in molti paesi europei. Verificare la copertura TNT della propria zona.

Come riciclare l'antenna a fine vita ?

Non smaltire l'apparecchio con i rifiuti domestici. Conformemente alla direttiva RAEE (2012/19/UE), portarlo a un punto di raccolta, al rivenditore o al produttore. Il numero di registrazione è DE 94495668.

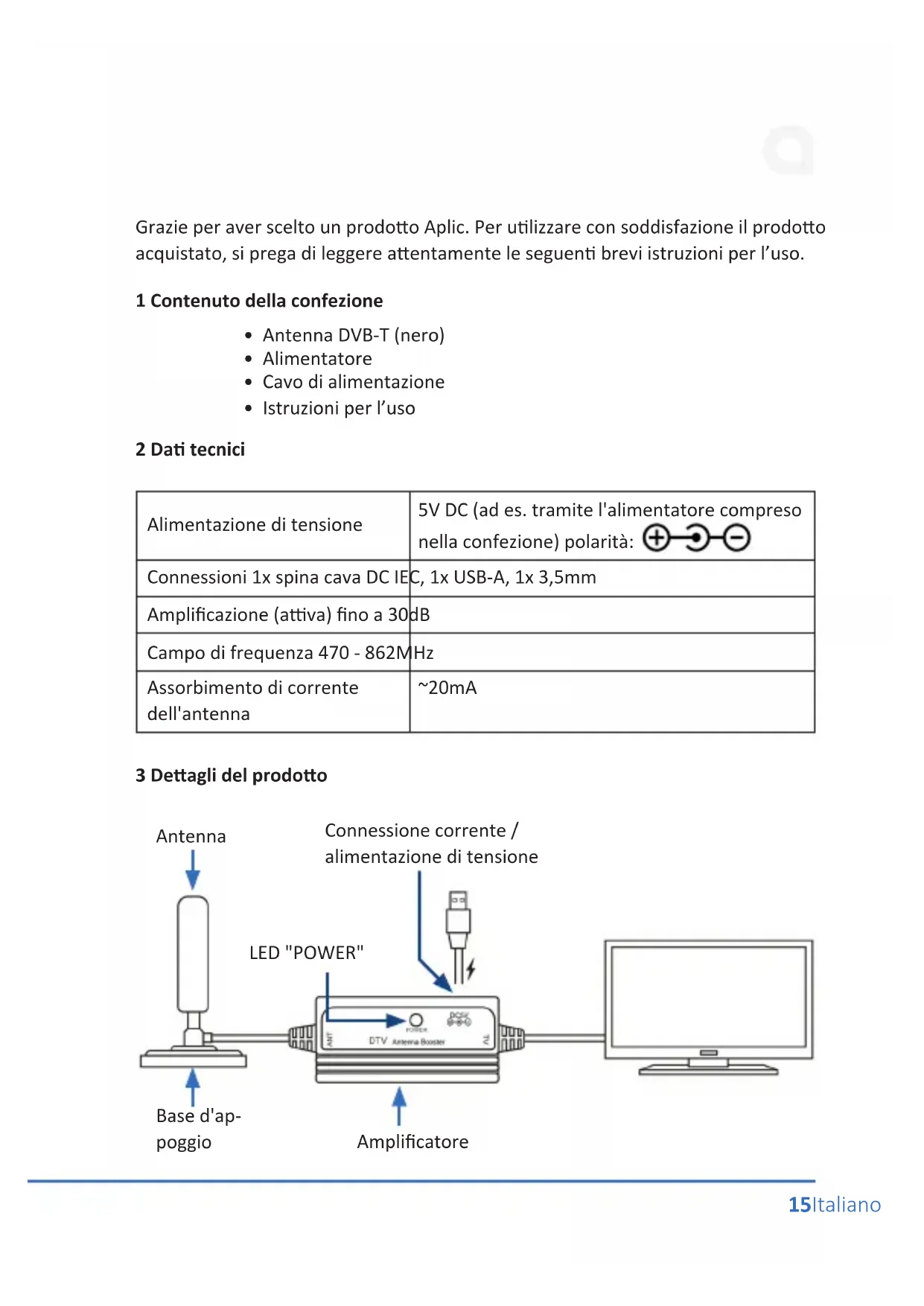

MANUALE UTENTE 302691 Aplic

Grazie per aver scelto un prodotto Aplic. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1 Contenuto della confezione

• Antenna DVB-T (nero)
• Alimentatore
  • Cavo di alimentazione
• Istruzioni per l'uso

2 Dati tecnici

Alimentazione di tensione	5V DC (ad es. tramite l'alimentatore compreso nella confezione) polarità: [IMAGE]
Connessioni 1x spina cava DC IEC, 1x USB-A, 1x 3,5mm
Amplificazione (attiva) fino a 30dB
Campo di frequenza 470 - 862MHz
Assorbimento di corrente dell'antenna	~20mA

3 Dettagli del prodotto

4 Messa in funzione

Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Collegare l'antenna all'apparecchio desiderato, come ad es. un televisore. Successivamente alimentare l'amplificatore dell'antenna con corrente. A tale scopo collegare l'USB compreso nella confezione al cavo con spina cava DC all'amplificatore. La connessione USB del cavo può essere collegata, ad esempio, con la porta USB del vostro televisore (se presente) o con l'alimentatore di rete da 5V compreso nella confezione.

Per controllare la funzione dell'amplificatore ovvero dell'antenna, accertarsi che il LED "POWER" (blu) sia accesa sull'amplificatore.

Nota: Se, in alternativa, si desidera alimentare l'antenna tramite una porta USB di un televisore, accertarsi che l'antenna sia accesa solo quando il televisore viene acceso. Questo è efficiente dal punto di vista dell'energia e quindi della corrente. Non è necessaria un'ulteriore presa aggiuntiva per l'alimentatore. L'assorbimento di corrente dell'antenna è di soli 20mA. Questo è sufficiente per una connessione USB standard.

5 Avvertenza aggiuntiva

Se nel corso della ricerca vengono rilevate solo poche stazioni o nessuna, ciò dipende molto probabilmente dal luogo di posizionamento dell'antenna. Verificare che il cavo di collegamento sia collegato correttamente, cambiare la posizione dell'antenna ed effettuare una nuova ricerca. Assicurarsi che nelle immediate vicinanze dell'antenna non si trovino oggetti che potrebbero schermare il segnale DVB-T/DVB-T2. E' consigliato scegliere il luogo di collocazione il più possibile vicina alla finestra.

Nell'internet esistono varie pagine web che indicano l'intensità del segnale DVB-T/DVB-T2 nelle varie regioni. Per ulteriori domande non esitate a contattare il nostro servizio clienti.

Nota: Questa antenna è adatta solo per DVB-T e DVB-T2. Il funzionamento per la ricezione radio UKW non è supportato.

6 Specifiche di sicurezza ed esclusione della responsabilità

Non tentare di aprire l'apparecchio per ripararlo o sistemarlo. Evitare di entrare in contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è omologato per essere utilizzato all'aperto, usarlo quindi solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, da acqua e neve. Non esporre l'apparecchio a temperature elevate. Non esporre l'apparecchio a cambi repentini di temperatura, né a forti vibrazioni, poiché potrebbero danneggiare le parti elettroniche.

Controllare che l'apparecchio non presenti danni prima di utilizzarlo. Non utiliz- zare l'apparecchio se ha preso un colpo o se è stato danneggiato in qualsiasi altro modo.Rispettare le disposizioni e le limitazioni nazionali.Non usare l'apparecchio per scopi diversi da quelli descritti nella guida di riferimento. Questo prodotto non è un giocattolo. Conservare l'apparecchio fuori dalla portata dei bambini o di persone mentalmente inferme.Qualsiasi riparazione o modifica apportata all'apparecchio, non eseguita dal fornitore originario, comporta la decadenza dei diritti di garanzia.L'apparecchio essere usato solo da persone che hanno letto e compreso questa guida di riferimento. Le specifiche dell'apparecchio possono essere modificate senza preavviso.

7 Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, gli apparecchi elettrici ed elettronici non possono essere smaltiti insieme ai rifiuti domestici. I relativi componenti devono essere portati separatamente presso le strutture di riciclaggio o smaltimento, poiché le parti tossiche e pericolose potrebbero recare gravi danni all'ambiente in caso di smaltimento inappropriato. In conformità alla legge sugli apparecchi elettronici (ElektroG), gli utilizzatori sono tenuti a restituire al produttore, ai punti vendita o ai punti di raccolta pubblici attrezzati gli apparecchi elettrici ed elettronici al termine del loro ciclo di durata. La legislazione regionale disciplina i casi particolari. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione rimanda a queste direttive. Grazie a questo tipo di separazione dei materiali, utilizzo e smaltimento dei vecchi apparecchi, si contribuisce in modo importante alla tutela ambientale.

Direttiva RAEE: 2012/19/EU

Reg. RAEE n.: DE 94495668

La società WD Plus GmbH ivi dichiara che l'apparecchio 302691/20161116NB039 è conforme ai requisiti di base e alle rimanenti disposizioni. Per la dichiarazione di conformità completa, rivolgersi a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
