| Caractéristiques techniques | Caisson de basses KICKER CompQ 42CWQ122, 12 pouces, puissance RMS de 600 watts, impédance de 2 ohms, réponse en fréquence de 25 à 100 Hz. |
|---|---|
| Utilisation | Idéal pour les systèmes audio de voiture, conçu pour offrir des basses profondes et puissantes, facile à installer dans divers types de véhicules. |
| Maintenance et réparation | Vérifier régulièrement les connexions et l'état des câbles, nettoyer le caisson avec un chiffon doux, éviter l'exposition à l'humidité. |
| Sécurité | Ne pas dépasser la puissance recommandée pour éviter d'endommager le haut-parleur, assurer une ventilation adéquate lors de l'utilisation. |
| Informations générales | Garantie limitée de 1 an, poids de 12,7 kg, dimensions de 36,8 x 36,8 x 36,8 cm, conçu pour une performance optimale dans les environnements automobiles. |
FOIRE AUX QUESTIONS - CompQ 42CWQ122 KICKER
Questions des utilisateurs sur CompQ 42CWQ122 KICKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice CompQ 42CWQ122 - KICKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CompQ 42CWQ122 de la marque KICKER.
MODE D'EMPLOI CompQ 42CWQ122 KICKER
Manuel d'utilisation | Francaise

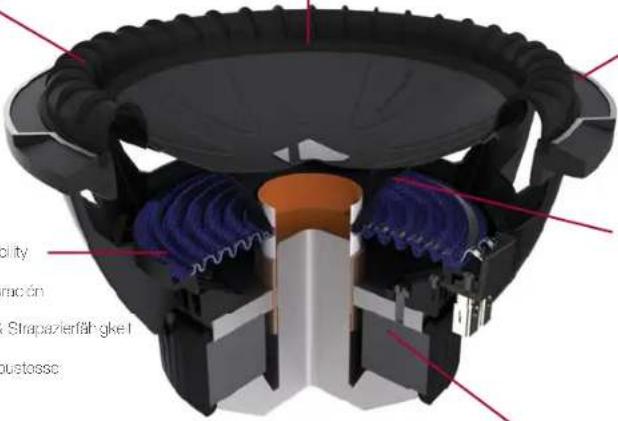

CompQ HAUT-PARLEUR D'EXTREMEs GRAVES
Pouour et cune cousus pour une adherence maximale
Protection des éléments de fixation pour une installation netto, solignée
Composants en polymétrie gravés au laser pour un malcoole adhérence
Toile Blue-Lace' pour plus de contrôle et de robustosse
Voir pages 24-25 pour les instructions et les schémas de câblage
Structure de moteur optimise FEA pour traiter de fortes pussances
KICKER
Numéro de modèle du haut-parieur:
Numéro de série du heures parleur
CHARACTERISTIQUES
Remarque : Tous les chiffres relatifs aux specifications et aux performances sont susceptibles de change. Veuliez consultier le site www.kicker.com pour acciern les informations les plus récentes. Pour tirer le meilleur part de votre nouveau caisson de besses KICKER, vous recommandons d'utiliser uniquemment les accessoires et cables KICKER. Veuliez complier une période de rodage de deux semaines avant que le caisson ce basses n'atteigne son niveau de performance optimal.
Verificacion sonore: Reponse medicores das basses? Verifie la phase du systeme en Inversant les connexons négative et positve du haut-parleur sur le caisson de bases. Si esta amelore les basses, lo caisson de bases est depnase par rapport au roste du système audio.
| Modèle | CWQ10 | CWQ12 | CWQ15 |
| Impédance nominale [0] 2 ou 4 2 ou 4 2 ou 4 | |||
| Fs [Hz] | 38 | 37 | |
| Sensibilité [1W, 1m] 85.7 86.2 88.6 | |||
| Ots | 0,437 | 0,546 | 0,472 |
| Oms | 8,916 | 8,878 | 9,872 |
| Qes | 0,46 | 0,582 | |
| Re [0] | 6,52 | 5,94 | |
| Vas (pied) L ,59, 16,75 | 91,26 | 2,5, 70,747 | |
| Pulsance continue [Watts PMS] | 700 | 850 | 1100 |
| Dimensions externes du boiller [po ; cm] | 10-11/16, 27,2 | 12-1/2, 31,8 | 15-3/8, 39,1 |
| Profondeur du montage [po ; cm] | 6-3/8, 16,2 | 7-1/8, 18,1 | 8-15/16, 22,6 |
| Découpé de montage [po ; cm] | 9-3/16, 23,4 | 11-1/16, 28,1 | 13-7/8, 35,2 |
| Réponse en fréquence [Hz] 24 - 100 | 20 - 100 | 18 - 100 | |
APPLICATIONS DU CAISSON SCELLE
La structure des caissons scellés offre la reponse audio le plus fluide avec plus de puissance aux fréquences les plus basses, de 20 à 30 Hz. De teils systèmes assurent des doscs massifs de basés à haute fidèle et peuvent être pilots à des niveaux sévores de puissance d'amélification, Le système de suspension à haute performance peut fonctionner dans un caisson scollé de taillie plus importante. Ce volume de caisson maximal est idéal pour nos installations à ultra haute qualité sonore. Le caisson maximal creée une course de reponse très plate et estend superclément la reponse au niveau des ultra-basses.
Les systèmes de basses CompQ ont une bonne performance dans tous les caissons scellés dont la taille est comprise entre le minimum et le maximum recommanciés. Ces systèmes représentent des avantages dans les deux configurations: une tailline minimale produit des basses de haut impact et la maximaile généraune protraction à basse frquence.De facon generale,le systeme aue le son du caisson recommande don le volume est le plus proche.Les recommandations pour ces caissons ont et e calouees en ouant l'espace d'air inclus dans le caisson et commentre le ded acement des basses.Tout l'espace du caisson seil cote remp 50% avcc un rembourse en polyester lache (poly-ill).Ne fabriciez pas un boiler avec un espace plus grand que le volume de caisson maximal recommande.
Scelle au minimum
| Modele | Volume | 2(L) pedPulsance |
| CWQ10 | 66 (18.7) 700 RMS | |
| CWQ12 | 88 (24.92) 850 RMS | |
| CWQ15 | 1,5 (42.5) 1100 RMS |
Scelle au maximum
| Modele | Volume | 3(L) per Puissance |
| CWQ10 | 1,25 (35,4) | 700 RMS |
| CWQ12 | 2 (56.64) | 850 RMS |
| CWQ15 | 6 (169,9) | 1100 RMS |
Dimensions des parois pour un calsson scile au minimum constitue de fibre MDF de 3/4 pouce (1,9 cm) d'épaisseur :
| Modèle | Volume | 2(L) libiédi A po, (cm) | Paroli B po, (cm) | Paroli C po, (cm) |
| CWQ10 | ,66 (18,7) | 12x12, 30,5x30,5 | 12x10,5, 30,5x26,7 | 10,5x10,5, 26,7x26,7 |
| CWQ12 | ,88 (24,92) | 13,5x13,5, 34,3x34,3 | 13,5x10,5, 34,3x26,7 | 12x10,5, 30,5x26,7 |
| CWQ15 | 1,5 (42,5) | 16,5x16,5, 41,9x41,9 | 16,5x11,5, 41,9x29,2 | 15x11,5, 38,1x29,2 |
Ces botters sont les caissons de choix pour des basses incroyables. Ainsi, si l'espace n'est pas un probleme et si vous pouvez profiter au maximum de toute système CompQ, essayez un de ces caissons ventilés. Les systèmes pour caissons de basses CompQ sauroit fair face à des niveaux du puissance massifs dans tous les caissons réconnues, minimum ou maximum. Les caissons de taille plus réduite sont plus adaptés aux applications où l'espace est limité. Les caissons de plus grande taille produit un peu plus de basses aux fréquences les plus basses.
La structure ventilée minimale augmente le rendement des bases et s'integre dans de nombreuses applications à espace limité. Meme avec la plus petite taile de caisson venté, la sortie entre 30Hz et 80Hz sera considérablement plus forté que colle d'un caisson scellé. La conception ventilée maximale crée une réponse ancore plus forté dans cette bande de fréquence. Le caisson ventilé de laille maximaie correspond à la solution de plus grande taile et la plus efficace.
| Compact ventilé CWQ10 | CWQ12 | CWQ15 | ||
| Volume du boîter, piede (L) + déplacement de l'ouverture | 1,25 (35,4) | 1,75 (49,6) | 3,0 (85) | |
| Talle d'ouverture, no x no (cm x cm) | 2,5x11,25 (6,4x28) | 2,5x13,25 (6,4x34) | 2,5x16,25 (6,4x41) | |
| Longueur d'ouverture, po (cm) 19,75 (50) 22,5 (57) 19,5 (50) | ||||
| Pulsance, RMS 700 | 850 | 1100 | ||
| SQ ventilé | CWQ10 | CWQ12 | CWQ15 | |
| Volume du boîter, piede (L) + déplacement de l'ouverture | 2,25 (63,7) | 3,25 (82) | 6,0 (170) | |
| Talle d'ouverture, no x no (cm x cm) | 3x11,25 (7,6x29) | 3x13,25 (7,6x34) | 3,5x16,25 (8,9x41) | |
| Longueur d'ouverture, po (cm) 18 (48) | 14,5 (37) | 13,75 (35) | ||
| Pulsance, RMS 700 | 850 | 1100 | ||
NOTES DE CONSTRUCTION DE BOITIER
Uilisz n 10d t 19 cm (3/4) et stchiof l jns au sio. Ullsiz le * modle * foumi a l'intereur du carton d'emballage de voite Compq pour tracer le truc de montage, pui dedoupez directement en suvant le trait. Cf. Figure 1.
Ces constructions necessitant des entroises intem. Ajoute une entreloise triangulare entre cachune des paris les plus grandes, non manenues. Of Figure 2.
D = 3" × 3" pour CWQ12, CWQ15
D=2"×2"CWQ10

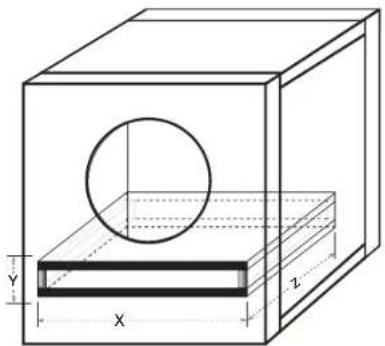

Tautes les mesures en pied cubique () de ce manuel comprennent le depacement du haut-parleur de basses. Pour les caissons ventilés, lo depacement do l'orifice doit être calculée et ajusté au volume intème de conception finale. Utilisé les dimensions externes de l'ouverture et multiple « XX Y X Z», convertissez en pied cubique. Par exemple, les dimensions externes de l'ouverture pour la construction compacte ventilée du CWC12 sont, ennant de la fibre MDF de 3/4 pouce (1,9 cm):
[ (13,25 po + 1,5 po épaisseur totale de la paroi) x (2,5 po + 1,5 po épaisseur totale de la paroi) x 22,5 po] x (1 pied³ / 1 728 po³) = 0,77 pied³
Ajoutez ceno au volume intemc du calsson. Pour le CwQ12:
1,75 pied³ + 0,77 pied³ = 2,52 pied³.
En raison de I's longueur necessaire de ces ouvertures, on peut decider de replier l'ouverture le long des parois en bas et a lambre, Il n'est pas recommancede pratquer des ouvertures circulares pour de telles constructions. Ne placez pas une ouverture contre une surface pleine, telle qu'une entrecise interne, une parol amire ou la coison du coffre, un siege ou une parol interne de suaive vehque. L'ouverture doit rester cegagee. Utilise la plus petite dmension de l'ouverture rectangulaire pour le minimum d'espace à laisser entre l'ouverture de ventilation et toule surface pleine pour assurer une circulation dair non obstruie.
Si you prefer a response ultra-souie des basses, nous you recommendons de emplir lachement voire caisson CompQ de rembourse poly-f. Les structures ventilées auront besoin d'une protection à l'extremité du port d'ouverture (situee dans le botier) avec un tissu grilage, du glage ou du metal expansé pour éviter que le poly-f ne ressorpe par l'ouverture. L'utilisation de poly-f diminuera légardement le rendement mais approfondra et étendra la sonie à basse frquence,
Pour davantage de conseil sur la construction du boiter, consultez cette revendeur Kicker agrée ou cliquez sur l'onglet Assistance (Support) sur la page d'accueil de Kicker, à l'espritse www.kicker.com. Veilleux adresser un e-mail à support@kicker.com ou appeler notre assistance technique au +1 405 624 8583 pour toutes vos questions.
AVERTISSEMENT: Les haut-pareurs KICKER ont la capacité de produit des niveaux sonores pouvant endommager l'oule de facon irreversible l'augmentation du volume d'un système jusqu'à un niveauprasant une distorsion audible endommage davantage foulue que l'accute d'un systeme sans distorsion au mamo volume. Le soulde la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oule de facon irreversible. Reglez le volume en faisant preuve de bonsons.
AVERTISSEMENT IMPORTANT DE SECURITE : UN FONCTIONNEMENT CONTINU ET PROLONGE D'UN AMPLIFACIEUR EN DISTORSION OU EN SATURATION PEUT PROVOQUER LA SURCHAUFFE DE VOTRE SYSTème AUDIO, UN POTENTIAL DÉPART D'INCENDIE ET SÉRIEUSEMENT ENDOMMAGER VOS COMPOSATS ET/OU VOTRE VEHICULE.
WIRING | CABLEADO | VERKABELUNG | BRANCHEMENT
Paralleled Wiring
Cabledo en paralelo
Parallelschaftung
Branchement en parallele
Series Wiring
Cableado en series
Reihenschaltung
Branchement en série
Utiliser les bornes à enforcer pour brancher votre système de basses en série ou en parallele
les systemes de basses ComO sont disponibles en version a boinces voies doubles de 2 O tohmi ou 4 O. Les deux bobines doivent etre reliees a une source d'amplicition. Le double syste de basses a 2 O genere une charge de 1 O si les bobines sont branches en canalie ou de 4 O en sere. Le double syste de basses a 4 O tournit une charge de 2 O brancheenrment paralle ou de 8 O en sere. Les bornes a points bilanas sont resevres a la premiere boine vocale. Les boines avec des marques unes en rouge et en noir sont rereserves a la deuxieme boine vocale.
Austuce de pro : Avoc un amplificateur KICKER IQ, deux haut pôts. KICKER C5 ou certains cêles KICKER, tous une roite à jour complé du système, qui sera au topi . Los amplifcateurs et accèsioses KICKER simplifiés la montée en ci-dessus, de toute lièure ésexuite ou en soids. Mes给您-zous apres de cette redevueur sur le jour d'avoie et amplifieurs KICKER pour compléçer voitaire système

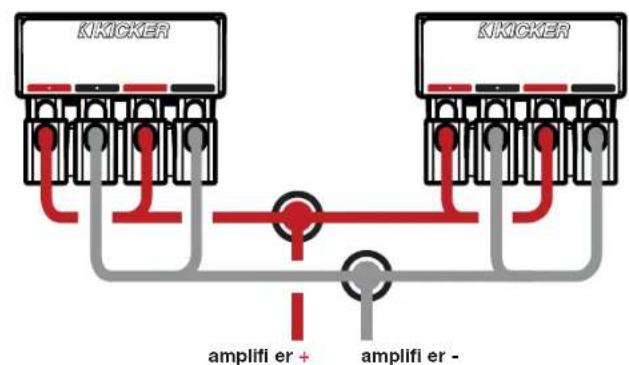

Paralleled Voice Coils, Woofers in Parallel
Bobinas de audio en paralelo, altovas de baja Frequencia en paralelo
Parallelschaltung Schwingspulen, Tieftoner parallel
Bobines vocales en parallele, caissons de basses en parallele
Dual 2Ω Vccoe Coils in Dual Subwoofer conflguration = 0.5 Load Dual 4Ω Vccoe Coils in Dual Subwoofer conflguration = 1 Loss
Doublé bobinées voicales 2 Ω en centrifugation de caisson double = Charge 0,5 ΩDoublés bobinées voicales 4 Ω en centrifugation de caisson double = Charge 1 Ω

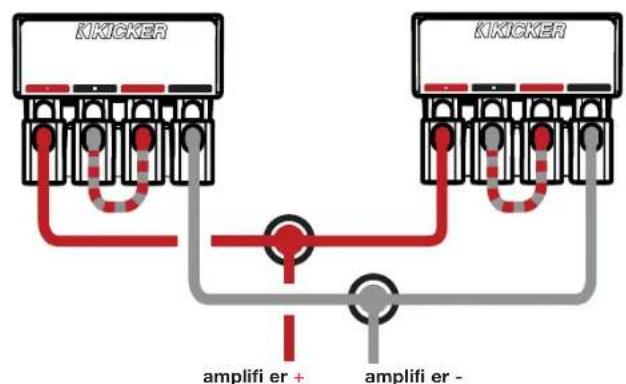

Series Voice Coils, Woofers in Parallel
Bobinas de audio en series, altavoces de bajo Frequencia en paralelo
Reihenschaltung Schwingspulen, Tieftoner parallel
Bobines vocales en série, caissons de basses en parallele
Dual 2Ω Volco Coils in Dual Subwoofer Confl guration = 2 Load Dual 4Ω Volco Coils in Dual Subwoofer Confl guration = 4 Load
Double bolines vocaes 2 Ω en configurateur de casson double = Charge 2 Ω. Double bolines vocaes 4 Ω en configurateur de casson double = Charge 4 Ω
Foue conoire les procedres propere en a polioque de gamnle de voite poya, contacez voite reveclier ou distribuier International Kcker
