| Caractéristiques techniques | Subwoofer KICKER SoloX 49L7X82, puissance maximale de 3000 watts, impédance de 2 ohms, diamètre de 12 pouces. |
|---|---|
| Utilisation | Conçu pour une utilisation dans des caissons de basses, idéal pour les systèmes audio de voiture et les installations home cinéma. |
| Maintenance et réparation | Vérifier régulièrement les connexions et l'état du câblage, nettoyer le caisson de basses pour éviter l'accumulation de poussière. |
| Sécurité | Éviter une utilisation à des niveaux de volume excessifs pour prévenir les dommages au subwoofer et au système audio. |
| Informations générales | Produit réputé pour sa qualité sonore et sa durabilité, recommandé pour les audiophiles et les passionnés de basses puissantes. |
FOIRE AUX QUESTIONS - SoloX 49L7X82 KICKER
Questions des utilisateurs sur SoloX 49L7X82 KICKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice SoloX 49L7X82 - KICKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SoloX 49L7X82 de la marque KICKER.
MODE D'EMPLOI SoloX 49L7X82 KICKER
L'AUDITION QUE L'ÉCOUTE D'UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR INDIQUE TOUJOURS QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET POURRAIT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE. VEUILLEZ RÉGLER LE VOLUME SONORE EN FAISANT PREUVE DE BON SENS. Le L7X réinvente la structure de moteur et la puissance admissible massives de la légendaire gamme de caissons de graves L7 SoloX de KICKER avec les concepts d'ingénierie, de matériaux et de design les plus modernes. Si vous recherchez ce qui se fait de mieux en matière de performances SPL et de basses profondes, ne cherchez pas plus loin: découvrez la célèbre gamme de caissons de graves primée de KICKER. Et n'oubliez pas que le haut-parleur ne représente que la moitié de l'équation. Sans l'immense puissance nécessaire pour faire fonctionner ces caissons de graves, vous vous exposez à des problèmes. Utilisez ces caissons de graves avec nos amplificateurs Warhorse haute puissance pour écraser la concurrence et disposer de toutes les basses fréquences que vous recherchez!48Français Spécifications Remarque: toutes les spécifications et valeurs de performance sont sujettes à modification. Veuillez vous rendre sur www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut-parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales. Astuce de pro: il ne vous manque plus qu'un amplificateur KICKER et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les haut-parleurs KICKER. L7X10 L7X12 L7X15 Haut-parleur de graves [po, mm] 10, 25 12, 30 15, 38 Puissance d'amplificateur 1000-2000 1000-2000 1000-2000 recommandée [W RMS] Réponse en fréquence [Hz] 25–100 20–100 20–100 Diamètre de l'aimant [po, cm] 8 11/16, 22 8 11/16, 22 8 11/16, 22 Poids total de l'aimant [once, kg] 406, 11,5 406, 11,5 406, 11,5 Diamètre de la bobine mobile [po, mm] 3, 75 3, 75 3, 75 Largeur d'enroulement de la bobine 2,5, 62,5 2,5, 62,5 2,5, 62,5 mobile [po, mm] Épaisseur de la plaque supérieure [po, mm] 0,5, 12 0,5, 12 0,5, 12 Impédance nominale [Ω] 1 ou 2 1 ou 2 1 ou 2 Xmax (excursion linéaire) [mm] 1,25, 31,25 1,25, 31,25 1,25, 31,25 Découpe de montage [po, cm] 9-5/16, 23,7 11-1/16, 28,1 13-3/4, 34,9 Profondeur de montage [po, cm] 9-7/16, 24 10-1/8, 25,7 11-9/16, 29,349Français Configuration du câblage Les caissons de graves de la série L7X sont composés de doubles bobines mobiles de 1Ω ou 2Ω. Les deux bobines doivent être connectées à une source d'amplification. Les bobines mobiles doubles de 1Ω fourniront une charge de 0,5Ω câblée en parallèle ou une charge de 2Ω câblée en série. Les bobines mobiles doubles de 2Ω fourniront une charge de 1Ω câblée en parallèle ou une charge de 4Ω câblée en série. Assurez- vous que l'impédance de votre source ou amplificateur est compatible avec la charge ohm adéquate pour le fonctionnement. Le câble du caisson de graves doit être maintenu à distance des bords tranchants et éviter tout risque de pincement par le coffre. S'il n'y a pas de passe-câble et de trou d'usine, ou s'ils sont inaccessibles, vous devrez percer un trou pour faire courir le câble. Faites attention à ne pas percer un autre câble ou un mécanisme existant. Chaque fois qu'un câble est passé à travers un trou, il est nécessaire d'insérer un passe-câble en plastique ou en caoutchouc pour protéger le câble des dégâts. Installation50Français Câblage en série Câblage en parallèle Bobines mobiles doubles de 1Ω = charge de 2Ω Bobines mobiles doubles de 2Ω = charge de 4Ω Bobines mobiles doubles de 1Ω = charge de 0,5Ω Bobines mobiles doubles de 2Ω = charge de 1Ω51Français Remarques relatives à la construc- tion de boîtiers KICKER recommande d’utiliser des vis de montage M5 ou de 10mm avec des écrous en T. Utilisez du MDF (panneau de fibres à densité moyenne) ou contreplaqué de bouleau d'une épaisseur de 3/4" (1,9cm) ou plus épais et scellez les joints avec du silicone. Utilisez le «modèle» se trouvant dans le carton d'envoi de votre caisson de graves L7X pour marquer le trou de montage, puis coupez directement sur la ligne. Ces conceptions requièrent un renfort interne. Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille. Pour les enceintes aérées, le déplacement du port doit être calculé et ajouté au volume interne de la conception finale. Utilisez les dimensions extérieures du port et réalisez la multiplication «X x Y x Z» puis convertissez en pieds cubes. En raison de la longueur nécessaire de ces ports, vous pouvez plier le port le long des parois arrière et du bas. L'emploi de ports ronds pour ces conceptions ne sera pas pratique.52Français

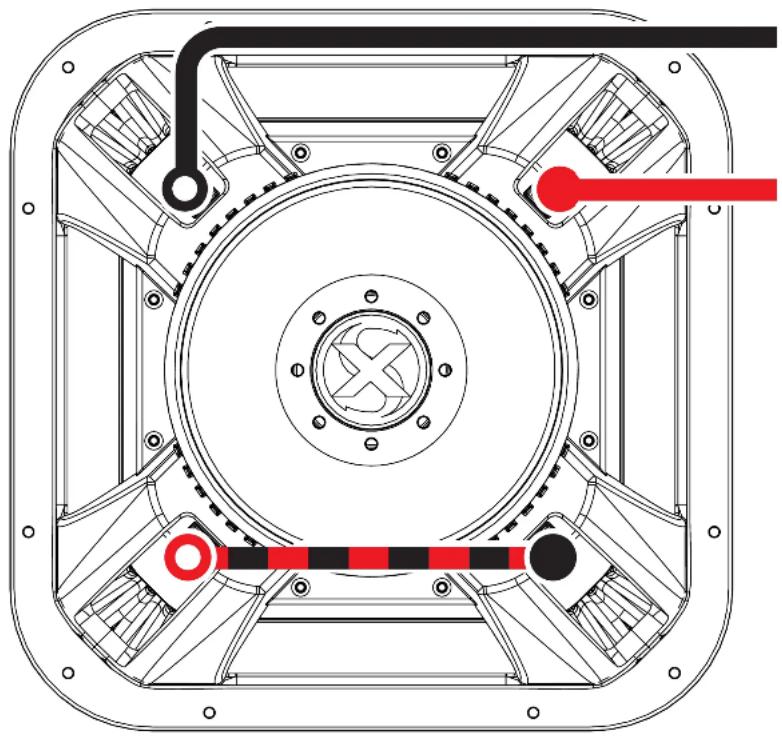

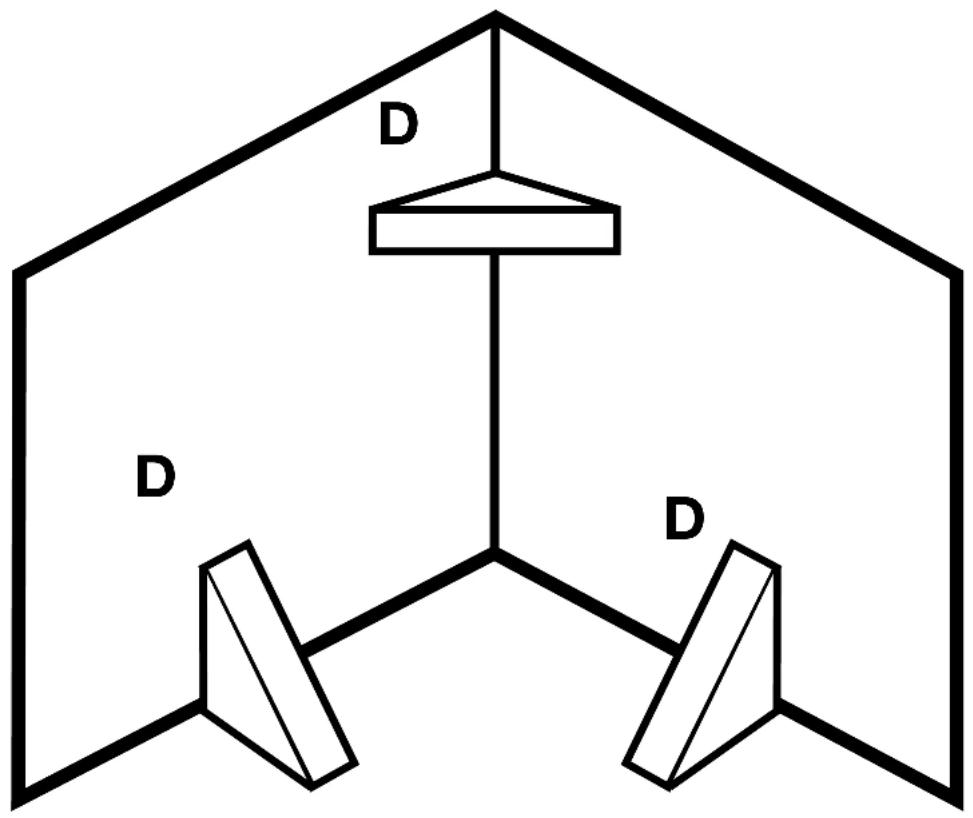

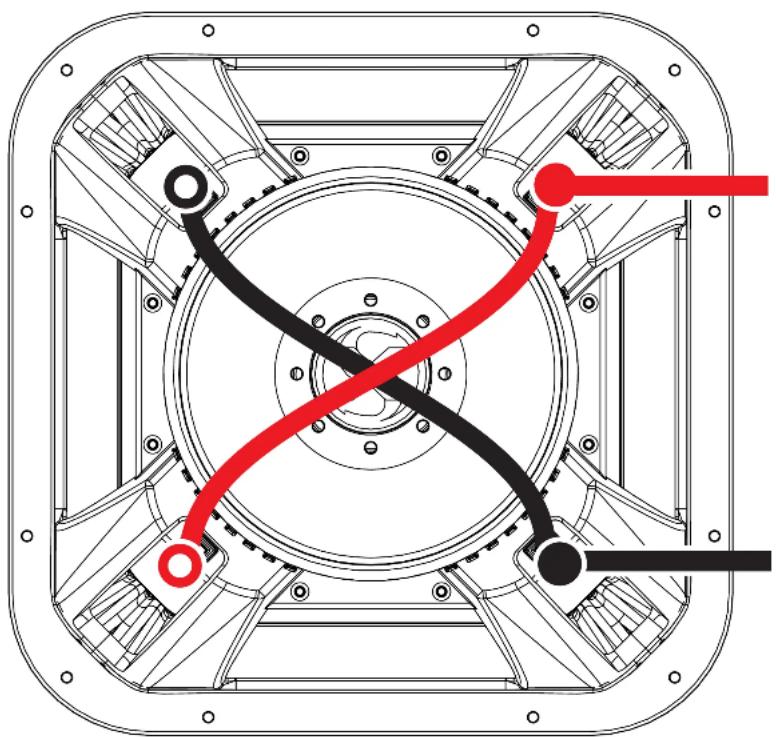

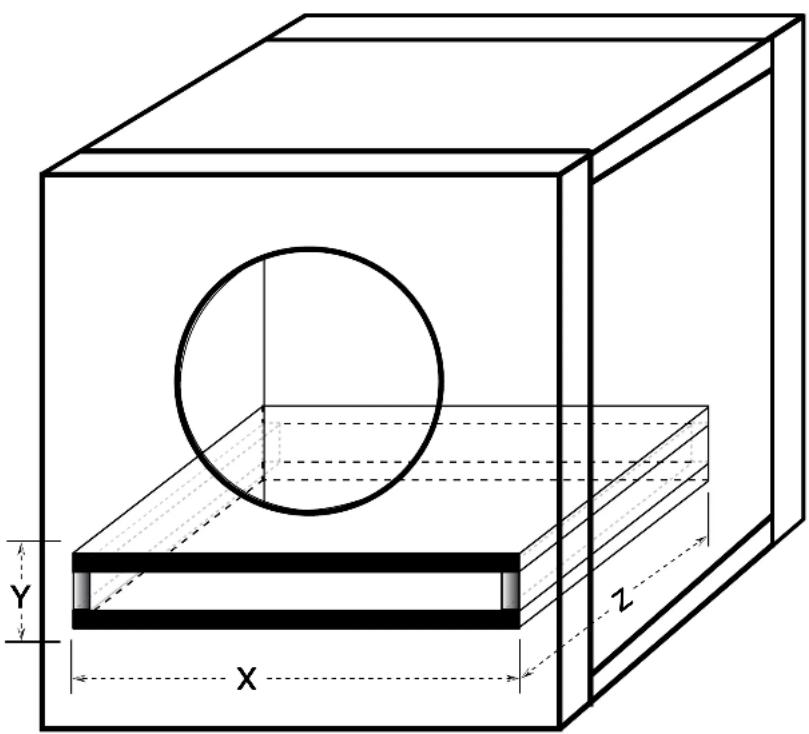

N'installez pas d'ouverture de port contre une surface solide, comme un support interne, un panneau arrière ou une paroi du coffre, un siège ou un panneau intérieur de votre véhicule. L'ouverture du port doit rester dégagée. Utilisez la plus petite dimension du port rectangulaire comme quantité d'espace minimum entre l'ouverture du port et toute surface solide pour assurer la circulation d'air sans restriction. Vous pouvez emplir votre enceinte de ouate de rembourrage en vrac. Les conceptions portées nécessiteront de couvrir l'extrémité du port (se trouvant à l'intérieur du boîtier) avec du tissu en maille, du grillage, ou du métal déployé afin d'éviter que la ouate ne sorte par le port. L'utilisation de ouate diminuera légèrement l'efficacité, mais approfondira et étendra la sortie basse fréquence en donnant l'impression que votre caisson de basses se situe dans un boîtier plus grand.53Français Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille. La baffle de montage doit être le double de la cloison de 3/4". Pour plus de conseils sur la construction de boîtiers, consultez votre revendeur Kicker agréé, ou cliquez sur l'onglet Support de la page d'accueil de Kicker, www.kicker.com. Veuillez envoyer un e-mail à l'adresse support@kicker.com ou appeler l'assistance technique au (405) 624-8583 pour des questions particulières ou sans réponse. L7X12, L7X15: D = 3” x 3” (8cm x 8cm) L7X10: D = 2” x 2” (5cm x 5cm)

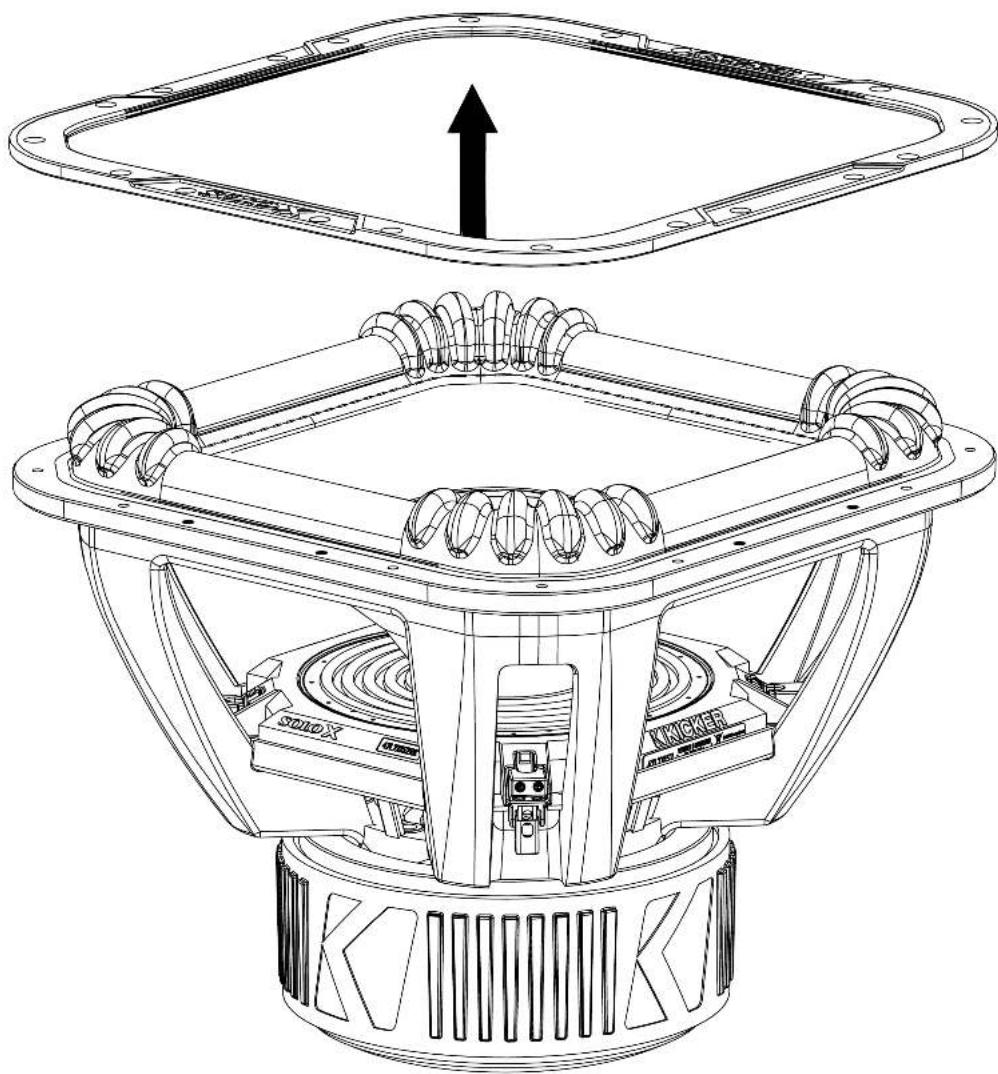

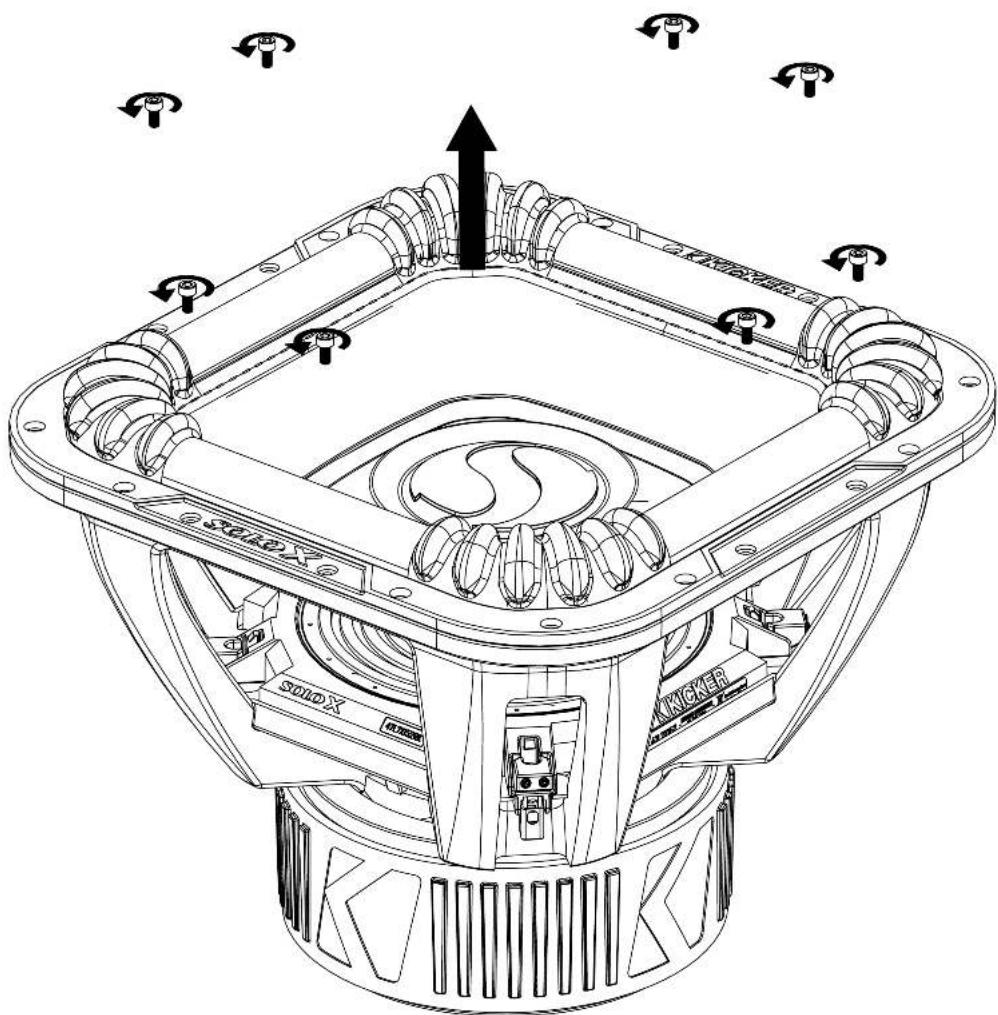

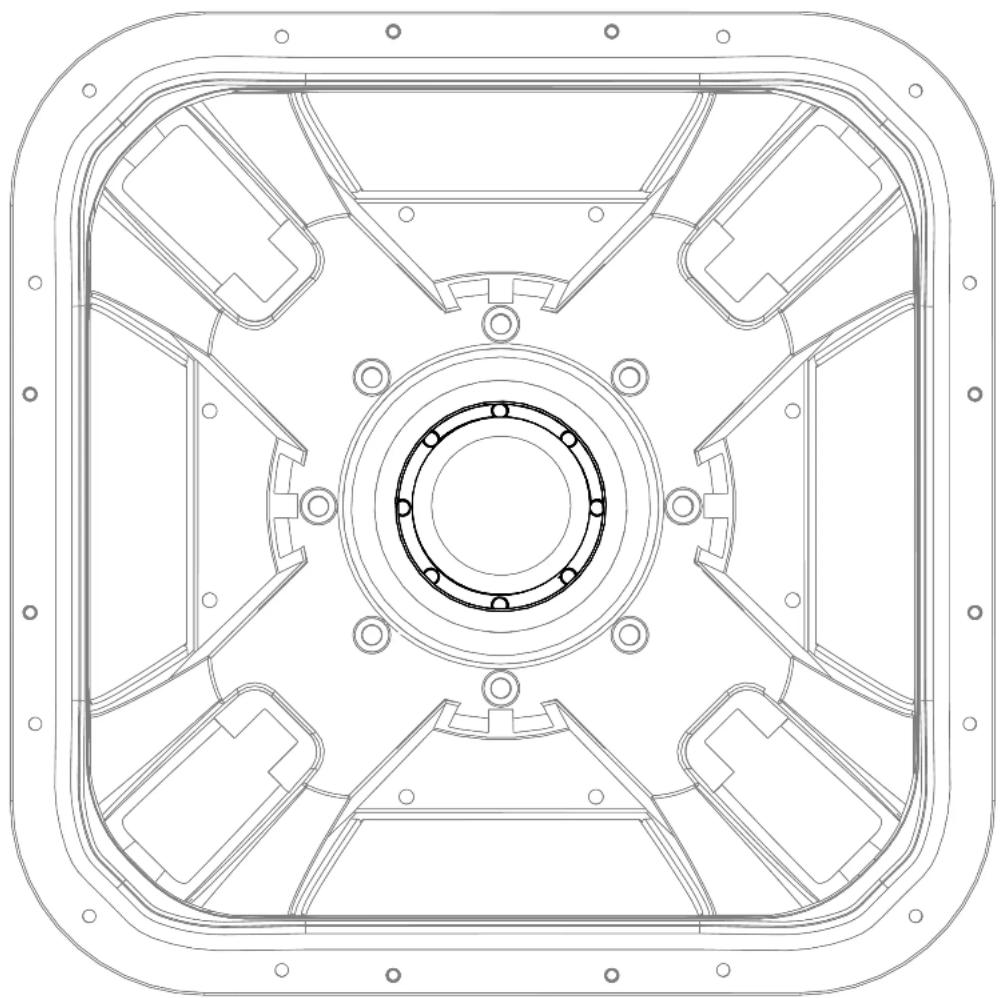

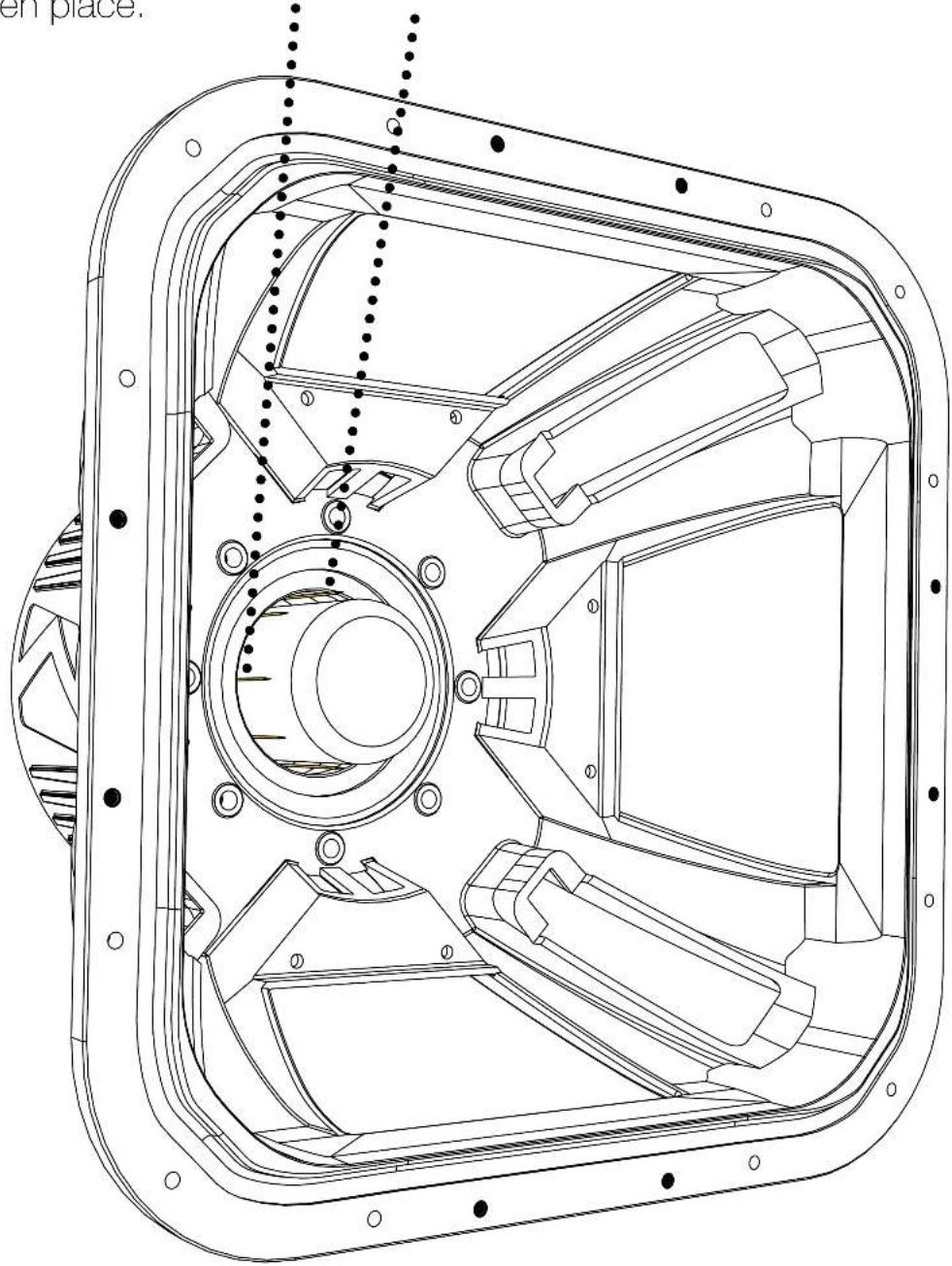

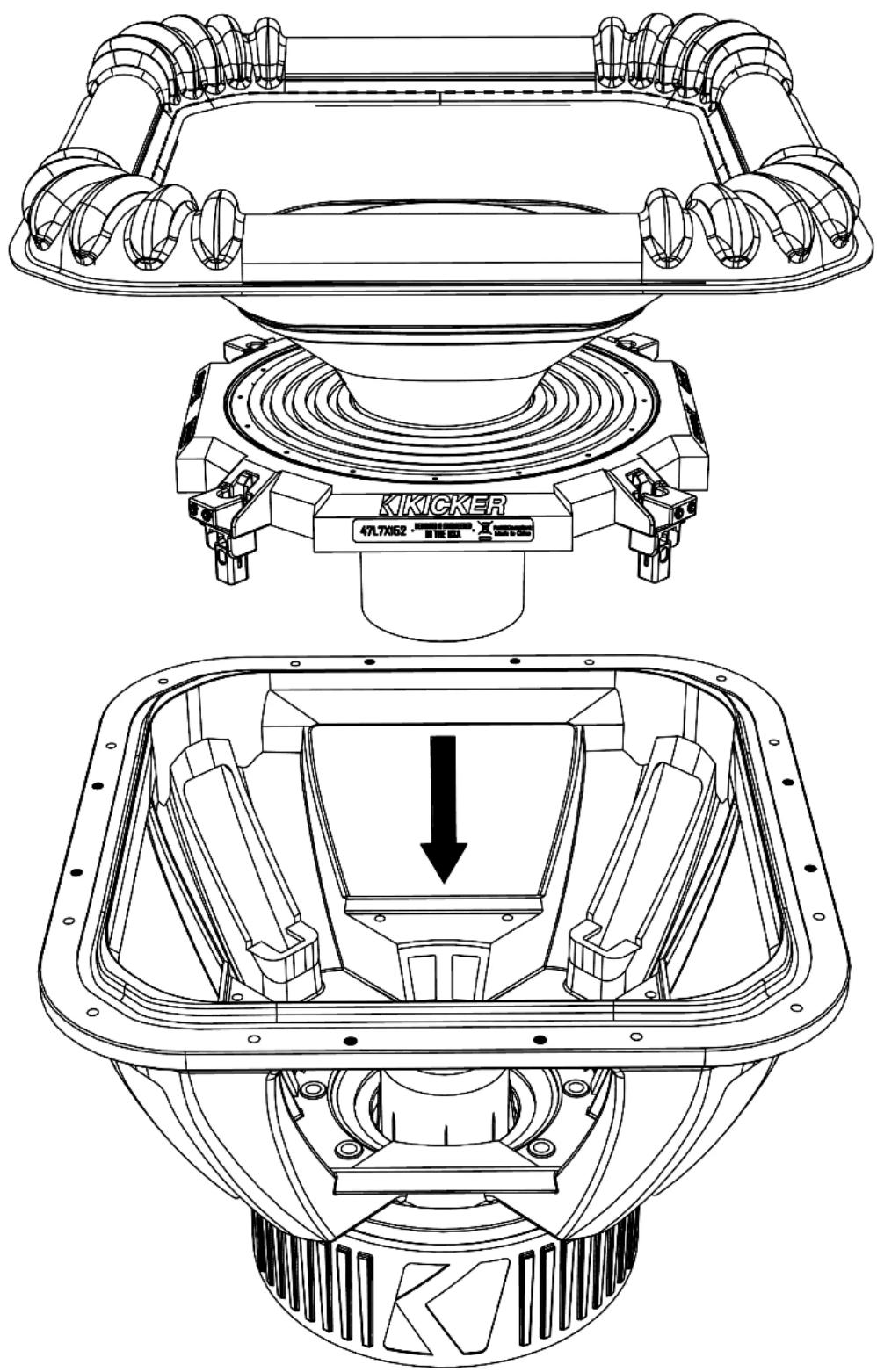

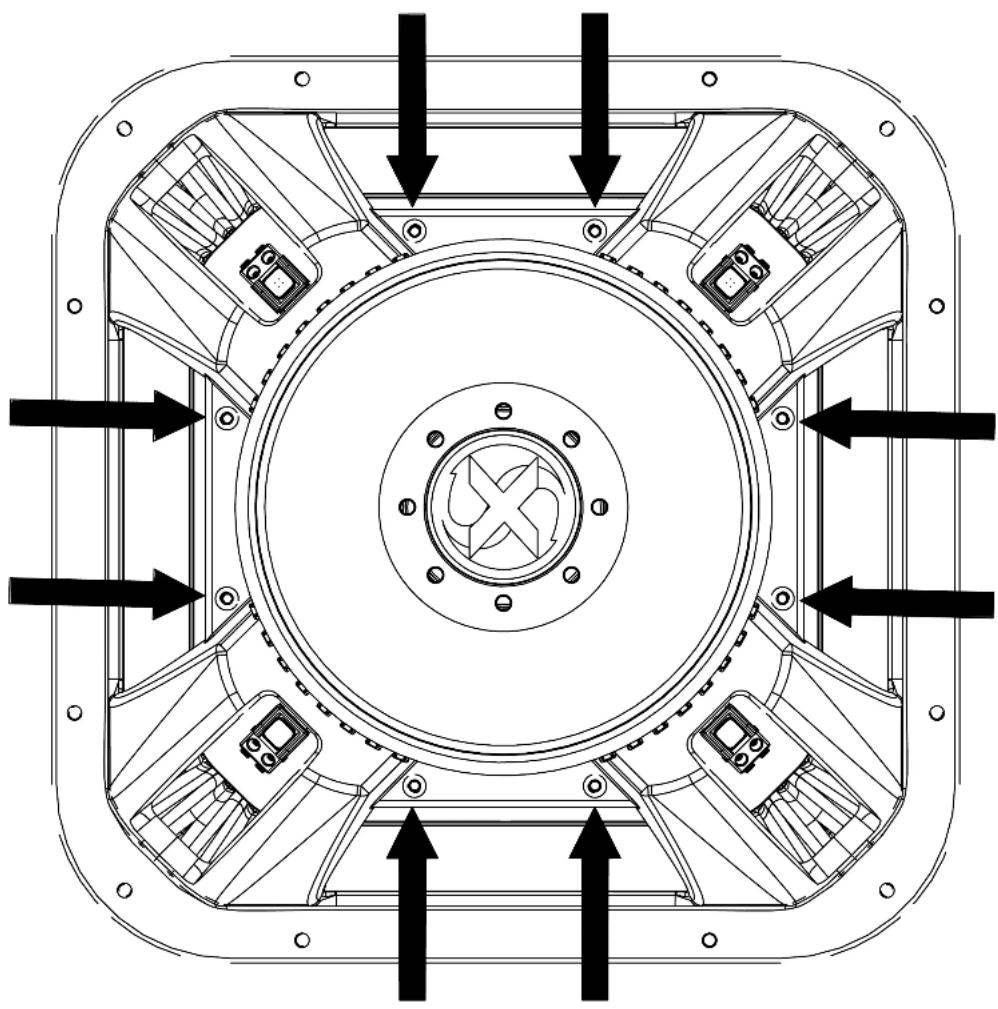

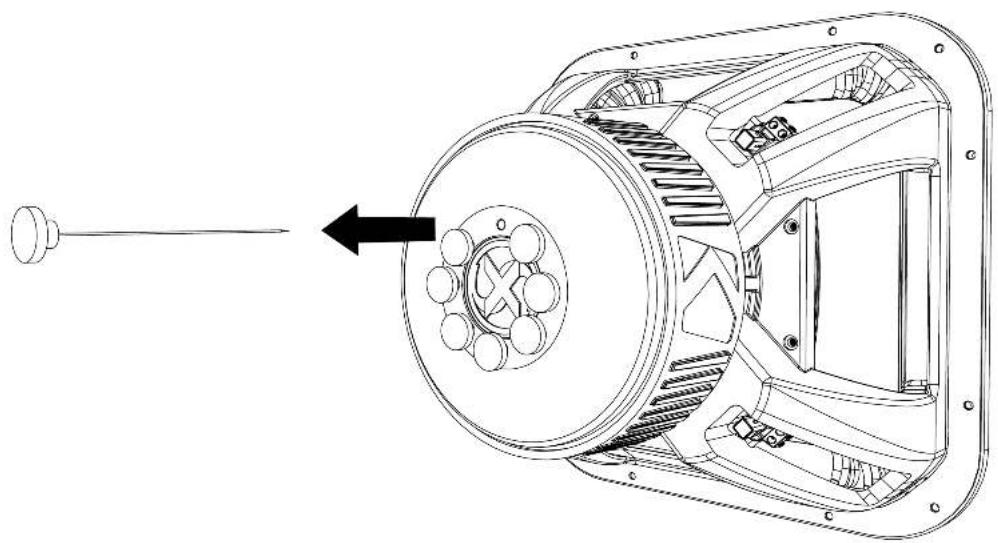

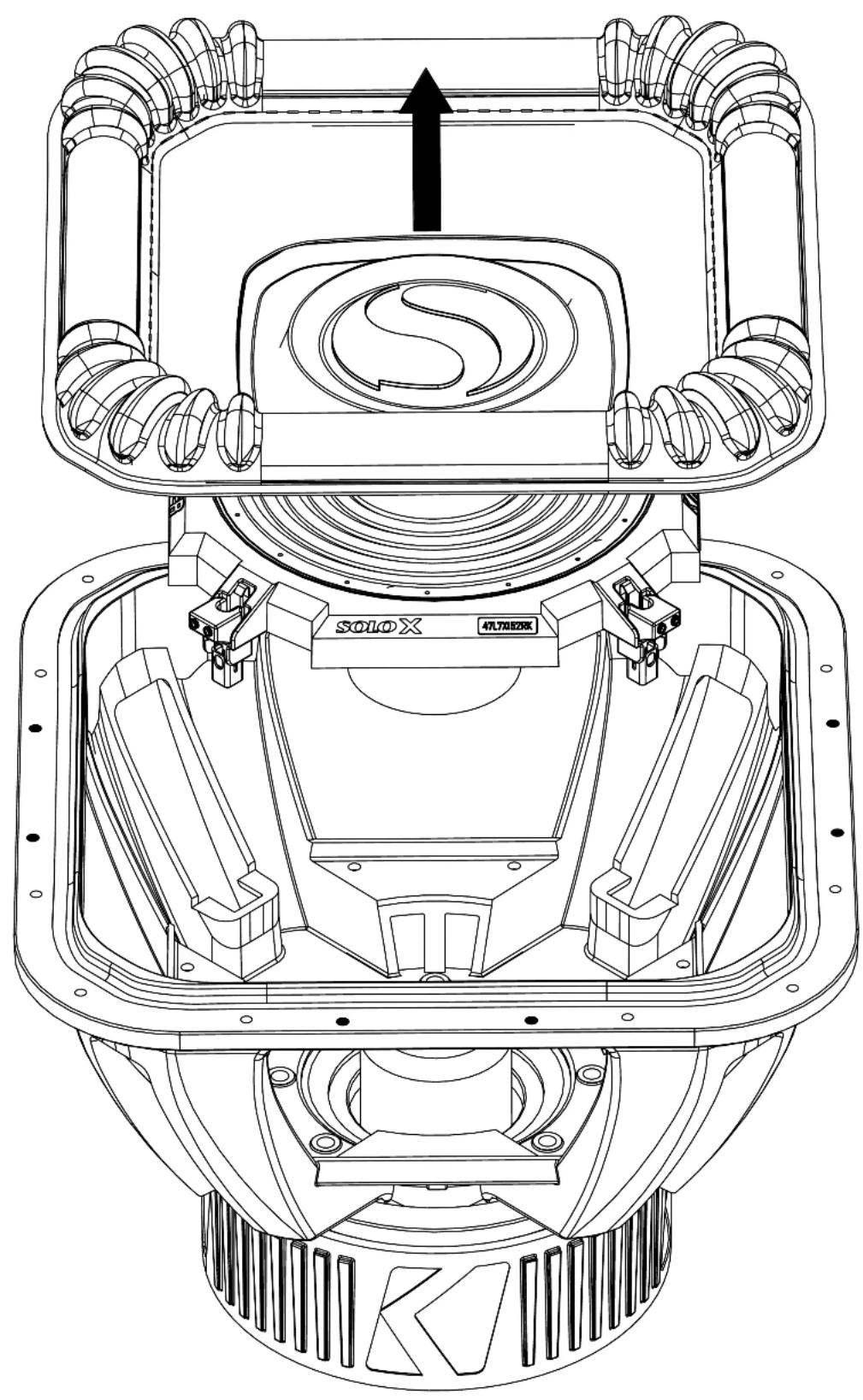

D54Français Enceintes aérées Les caissons de graves L7X supporteront des quantités massives de puissance. Les enceintes aérées augmentent l'efficacité des basses et ont une sortie nettement supérieure entre 30 et 80Hz. La sortie sera considérablement plus élevée que celle de n'importe quel boîtier étanche. N’oubliez pas d’ajouter le déplacement du subwoofer au volume interne de la conception finale. L7X10 L7X12 L7X15 Volume recommandé du boîtier aéré ft³ [L] 2, [56,6] 3, [84,9] 5, [141,6] Ouverture du port, 2,5 X 12,25 3,5 X 13 4,25 X 16,5 po x po [cm x cm] [6 X 31] [9 X 33] [11 X 42] Longueur du port, po [cm] 38,5, [98] 36,5, [93] 34,75, [88] Fréquence d'accord (Hz) 31 31 30 Déplacement du caisson de basses ft³ [L] 0,18 [5.09] 0,19 [5,38] 0,21 [5,94]55Français Kit de remembranage Le L7X a été conçu pour une utilisation en compétition et, comme il n'y a pas de colle utilisée dans le processus de remembranage, le cône peut être remplacé en quelques minutes en cas de défaillance sur le terrain. Le kit de remembranage est composé d'un cône, d'un surround (anneau flexible) et d'une bobine mobile pré-assemblés qui seront boulonnés dans le moteur et l'ensemble saladier (basket) du L7X. Il peut être acheté sur le site Web de KICKER ici. N’essayez PAS d’utiliser des kits de remembranage de l’impédance alternatifs lorsque vous reconstruisez le caisson de basses. Par exemple, utilisez uniquement le kit de remembranage de 1ohm dans la structure de caisson de basses L7X 1ohm. Suivez les étapes suivantes pour reconstruire le L7X. N'utilisez pas d'outils électriques pour cette opération! L'aimant du L7X est extrêmement puissant et peut provoquer des blessures ou des dommages. Soyez prudent(e) lorsque vous êtes à proximité d'objets contenant des matériaux magnétiques. Commencez par retirer le caisson de graves de son emplacement de montage et débranchez tous les câbles.56Français À l'aide d'une clé Allen de 4mm, retirez les huit boulons M5 x 0,8 x 10mm qui maintiennent la bride de fixation du surround à l'ensemble saladier.57Français Retirez la bride de fixation du surround du saladier.58Français À partir du côté de l'aimant (en bas) de l'ensemble saladier, utilisez une clé Allen de 4mm pour retirer les huit boulons M5 x 0,8 x 16mm qui fixent le spider (suspension arrière) à l'ensemble saladier.59Français À partir du côté du cône (haut) de l'ensemble saladier, retirez l'ensemble cône de l'ensemble saladier.60Français Nettoyez et éliminez tous les débris de l'entrefer de la bobine mobile. REMARQUE: l'aimant du L7X est extrêmement puissant. Ne laissez pas tomber d'objets contenant des matériaux magnétiques dans l'espace de la bobine mobile. Ces objets peuvent rester coincés, rendant le caisson de graves inutilisable.61Français AVERTISSEMENT! Les goupilles d'alignement de la bobine mobile sont très tranchantes et peuvent provoquer des blessures graves, voire mortelles, si elles ne sont pas manipulées correctement. Manipulez-les avec précaution. L'ensemble saladier étant couché sur le côté, insérez une goupille d'alignement de la bobine mobile dans chacun des huit trous du moteur du caisson de graves. La tête de la goupille doit être en contact avec le moteur. Il peut être nécessaire de faire preuve de délicatesse pour obtenir le contact.62Français Une fois que toutes les goupilles d'alignement de la bobine mobile sont insérées, poussez les goupilles vers le pôle magnétique jusqu'à ce que celles-ci soient maintenues magnétiquement sur le pôle. Espacez les goupilles uniformément autour du pôle. Poussez les extrémités des 8goupilles vers le pôle magnétique au milieu jusqu'à ce qu'elles soient maintenues en place.63Français L'ensemble saladier étant toujours couché sur le côté, insérez le nouveau cône dans l'ensemble saladier. Veillez à ce que les goupilles soient placées à l'intérieur de la bobine mobile, de manière à ce que cette dernière puisse glisser en douceur sur le pôle magnétique.64Français Fixez le spider à l'ensemble saladier à l'aide des huit boulons M5 x 0,8 x 16mm. Commencez par desserrer tous les boulons avant de les serrer. Serrez les boulons à un couple de 20po-lb dans l'ordre indiqué ci-dessous.

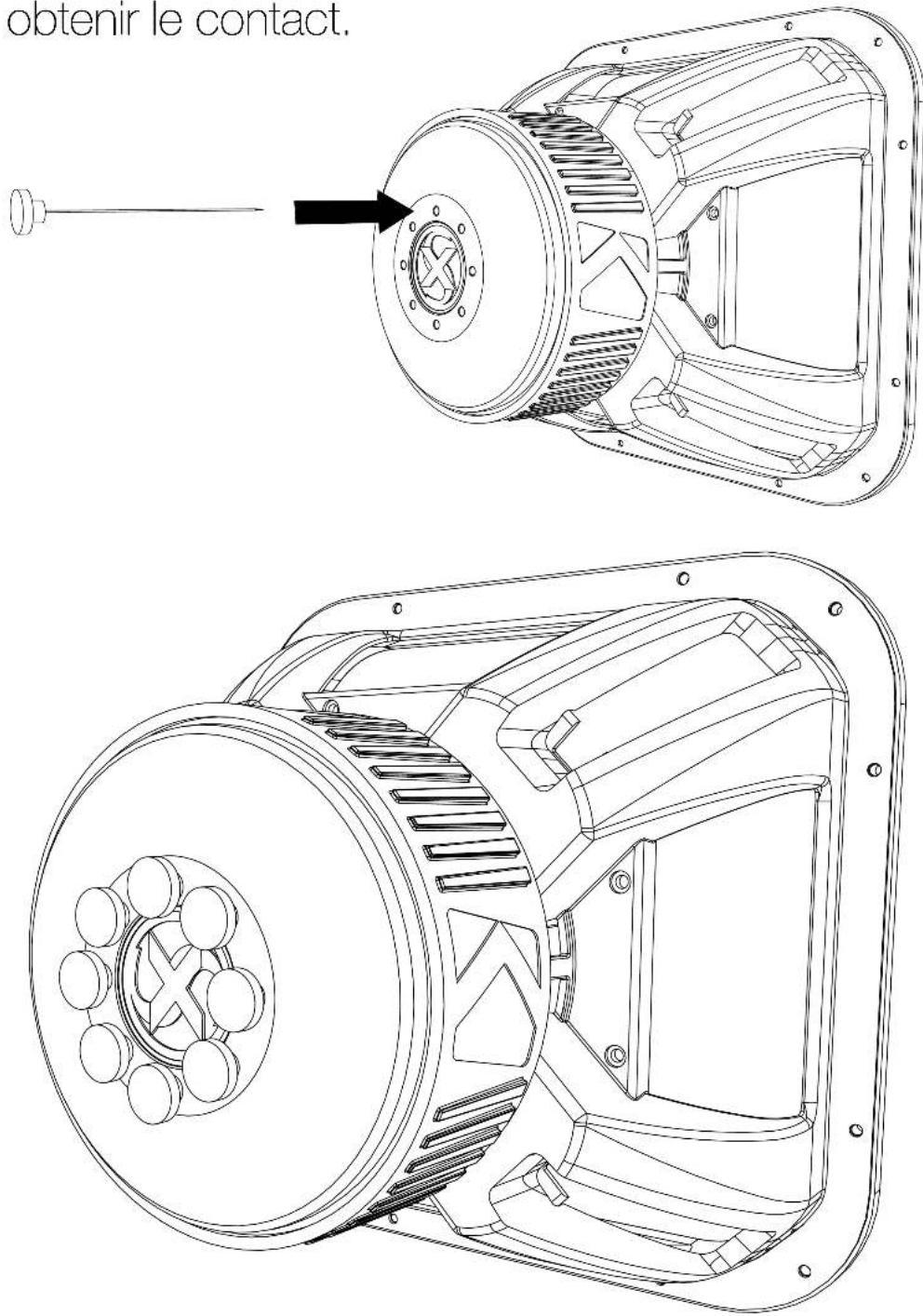

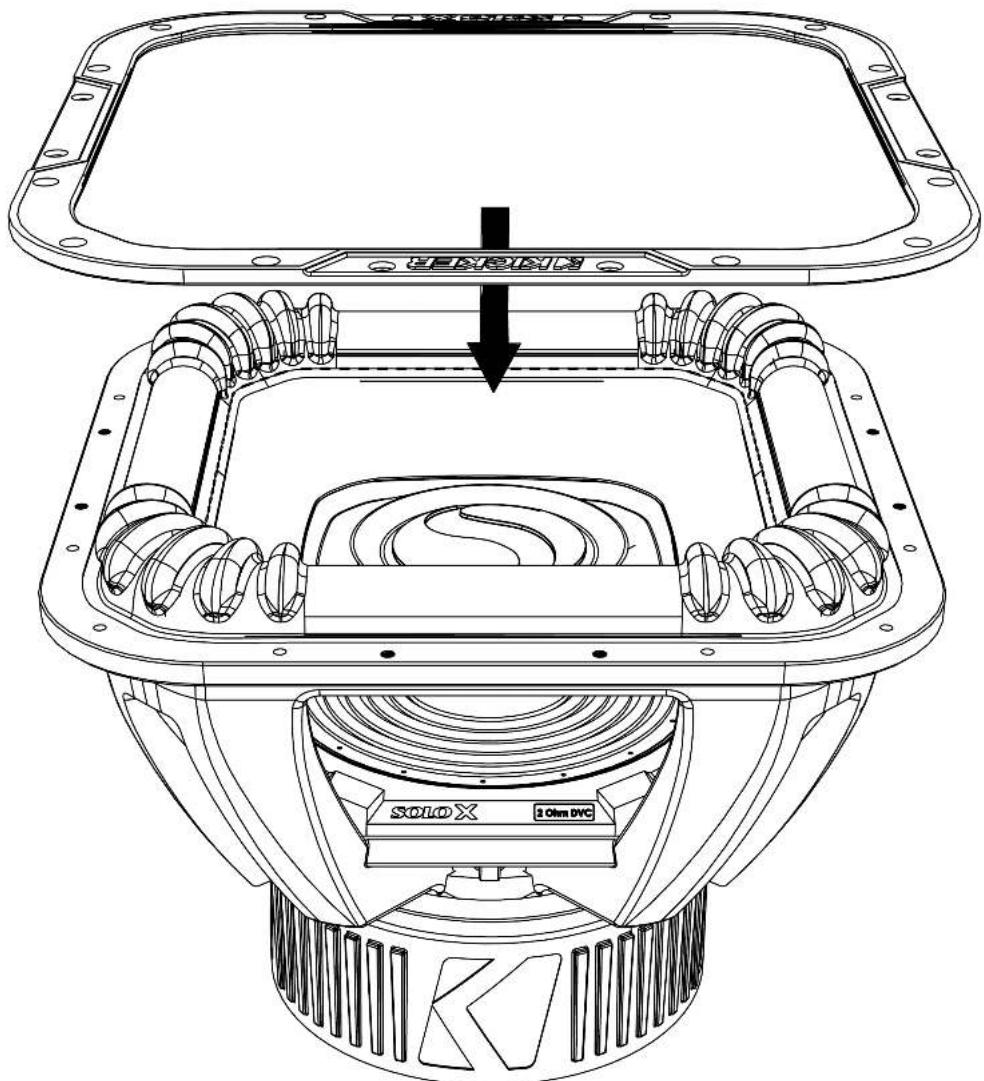

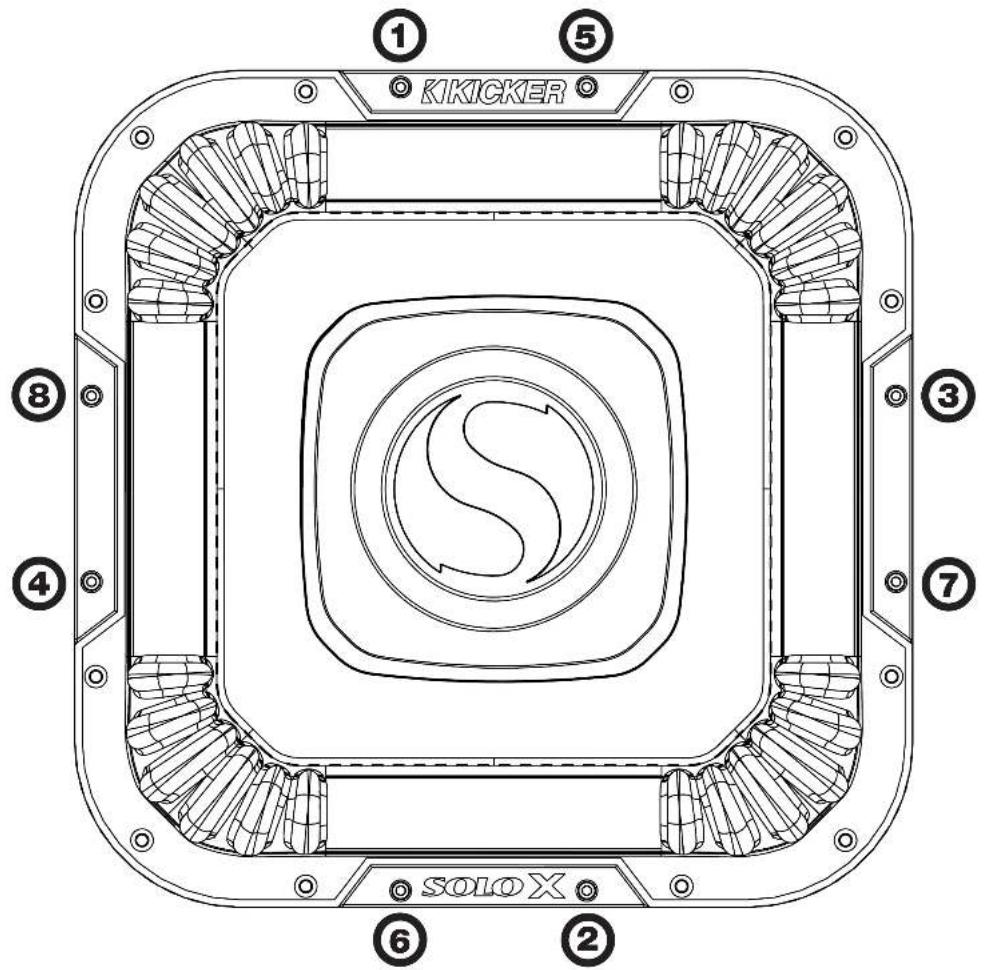

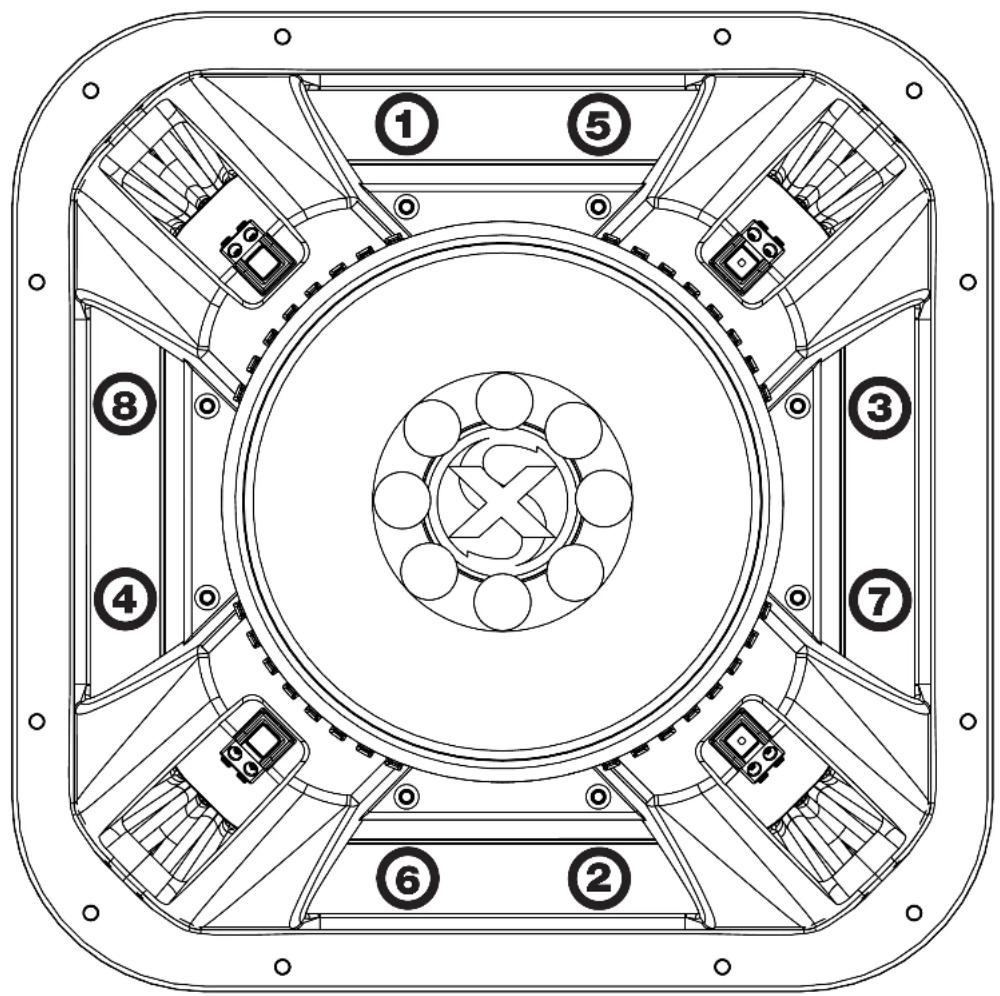

165Français Retournez l'enceinte et installez la bride de fixation du surround sur le surround.66Français Fixez la bride de fixation du surround au saladier avec les huit boulons M5 x 0,8 x 10mm. Commencez par desserrer tous les boulons avant de les serrer. Serrez les boulons à un couple de 20po-lb dans l'ordre indiqué ci- dessous.
