| Type de produit | Platine disque vinyle à entraînement par courroie |
| Marque | Dual |
| Modèle | 481 A |
| Vitesses de lecture | 33 ⅓ et 45 tours/minute |
| Type de bras | Bras en forme de S avec contrepoids réglable |
| Cellule | Cellule magnétique interchangeable (tête de lecture) |
| Dimensions | Environ 420 x 360 x 140 mm |
| Poids | Environ 6 kg |
| Alimentation | 220-240 V, 50 Hz |
| Consommation | Environ 15 W |
| Matériau du châssis | Plaque de montage en métal |
| Platine | Plateau en aluminium moulé avec tapis antidérapant |
| Arrêt automatique | Fonction d'arrêt en fin de disque |
| Entretien | Nettoyer le diamant avec une brosse douce et lubrifier les pièces mobiles selon le manuel |
| Sécurité | Débrancher avant tout entretien ; ne pas utiliser de produits abrasifs |
| Pièces détachées | Disponibles via Dual ou revendeurs agréés (voir liste dans la notice) |
| Réparabilité | Indice de réparabilité estimé à 7,5/10 (pièces accessibles) |
| Année de fabrication | 1979 |
| Accessoires inclus | Contrepoids, platine, tapis, câbles de sortie |
FOIRE AUX QUESTIONS - 481 A DUAL
Comment régler la force d'appui du bras ?
Utilisez le contrepoids fourni : faites-le tourner jusqu'à atteindre la force recommandée (généralement 2-3 g). Vérifiez avec un dynamomètre si possible.
Comment nettoyer la cellule de lecture ?
Nettoyez délicatement la pointe diamant avec une brosse douce imbibée d'alcool isopropylique. Ne touchez pas directement la pointe.
Que faire si la platine ne tourne pas ?
Vérifiez l'alimentation et la courroie d'entraînement. Si elle est usée ou cassée, remplacez-la par une neuve (référence Dual).
Comment ajuster le bras pour un disque de 45 tours ?
Déplacez le support de bras vers le repère 45. Certains modèles nécessitent de changer la position de la cellule ou d'utiliser un adaptateur 45 tours.
Où trouver les pièces détachées comme le tapis de plateau ?
Les pièces détachées sont répertoriées dans la notice avec des références (ex : tapis 246 034). Contactez Dual ou des revendeurs spécialisés en Hi-Fi vintage.
Quel est le type de cellule compatible ?
La tête de lecture est interchangeable : vous pouvez utiliser des cellules magnétiques standard à monture demi-pouce (ex : Audio-Technica, Ortofon). Vérifiez la compatibilité du poids total.
Comment lubrifier le moteur ?
Utilisez une huile légère (type huile de machine à coudre) pour les paliers. Appliquez une goutte sur l'axe du moteur tous les 6 mois selon le manuel.
La platine ronfle, que faire ?
Vérifiez la mise à la masse : le câble de masse doit être connecté à la borne GND de l'ampli. Éloignez la platine des transformateurs.
Comment remplacer la courroie d'entraînement ?
Retirez le plateau, déposez l'ancienne courroie, placez la neuve autour de la poulie moteur et du bord intérieur du plateau. Consultez le schéma dans la notice.
Puis-je utiliser cette platine avec un ampli moderne ?
Oui, à condition que l'ampli possède une entrée PHONO ou d'utiliser un préampli phono externe. La sortie est de niveau RIAA.
Questions des utilisateurs sur 481 A DUAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Platine_disque au format PDF gratuitement ! Retrouvez votre notice 481 A - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 481 A de la marque DUAL.

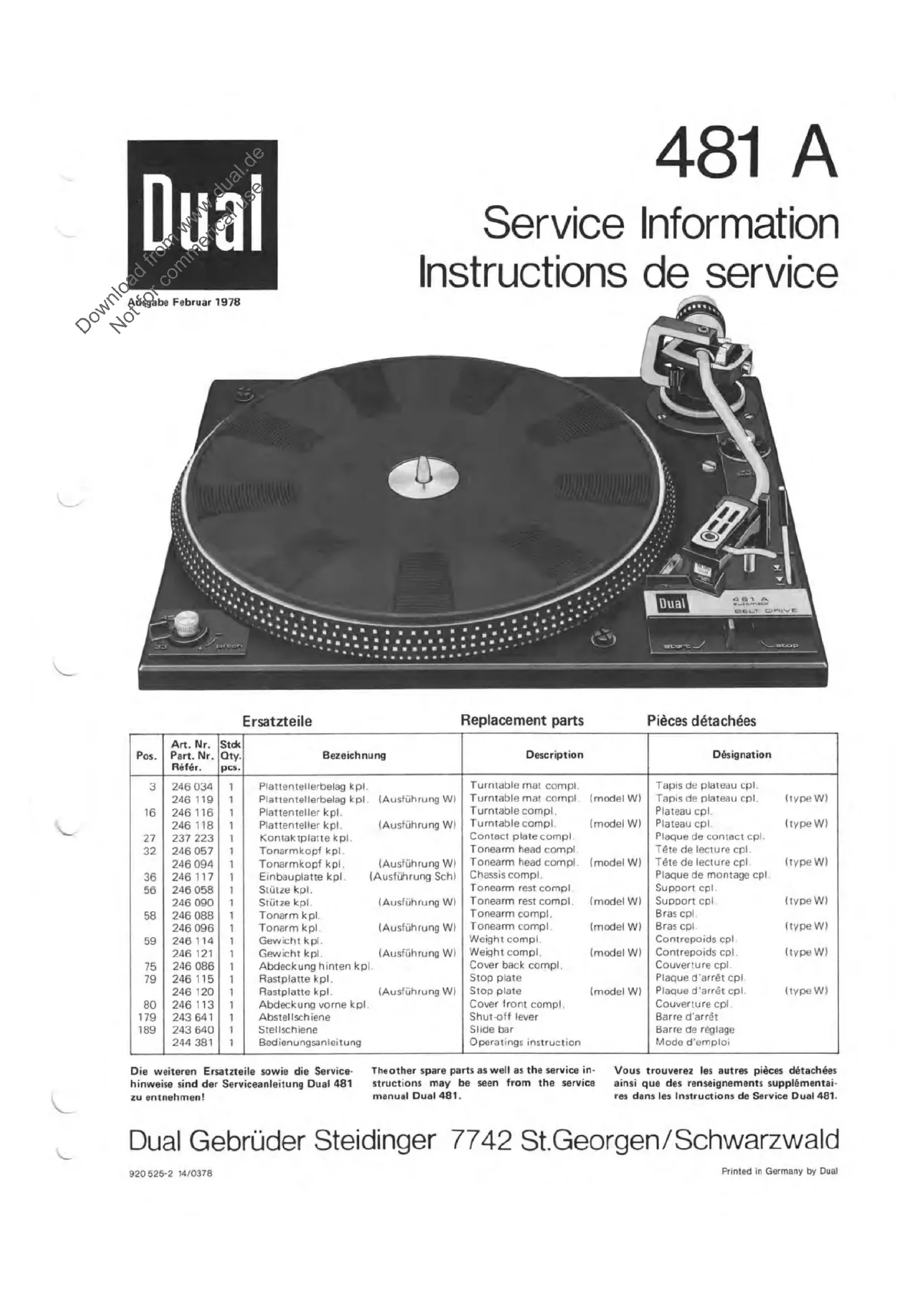

MODE D'EMPLOI 481 A DUAL
Ersatzteile
Replacement parts
Pièces détachées
| Pos. | Art. Nr. Part. Nr. Rérér. | Stck Qty. pcs. | Bezeichnung | Description | Désignation |
| 3 | 246 034 | 1 | Plattentellerbelag kpl. | Turntable mat compl. | Tapis de plateau cpl. |
| 246 119 | 1 | Plattentellerbelag kpl. (Ausführung W) | Turntable mat compl. (model W) | Tapis de plateau cpl. (type W) | |
| 16 | 246 116 | 1 | Plattenteller kpl. | Turntable compl. | Plateau cpl. |
| 246 118 | 1 | Plattenteller kpl. (Ausführung W) | Turntable compl. (model W) | Plateau cpl. (type W) | |
| 27 | 237 223 | 1 | Kontaktplatte kpl. | Contact plate compl. | Plaque de contact cpl. |
| 32 | 246 057 | 1 | Tonarmkopf kpl. | Tonearm head compl. | Tête de lecture cpl. |
| 246 094 | 1 | Tonarmkopf kpl. (Ausführung W) | Tonearm head compl. (model W) | Tête de lecture cpl. (type W) | |
| 36 | 246 117 | 1 | Einbauplatte kpl. (Ausführung Sch) | Chassis compl. | Plaque de montage cpl. |
| 56 | 246 058 | 1 | Stütze kpl. | Tonearm rest compl. | Support cpl. |
| 246 090 | 1 | Stütze kpl. (Ausführung W) | Tonearm rest compl. (model W) | Support cpl. (type W) | |
| 58 | 246 088 | 1 | Tonarm kpl. | Tonearm compl. | Bras cpl. |
| 246 096 | 1 | Tonarm kpl. (Ausführung W) | Tonearm compl. (model W) | Bras cpl. (type W) | |
| 59 | 246 114 | 1 | Gewicht kpl. | Weight compl. | Contrepoids cpl. |
| 246 121 | 1 | Gewicht kpl. (Ausführung W) | Weight compl. (model W) | Contrepoids cpl. (type W) | |
| 75 | 246 086 | 1 | Abdeckung hinteren kpl. | Cover back compl. | Couverture cpl. |
| 79 | 246 115 | 1 | Rastplatte kpl. | Stop plate | Plaque d'arrêt cpl. |
| 246 120 | 1 | Rastplatte kpl. (Ausführung W) | Stop plate (model W) | Plaque d'arrêt cpl. (type W) | |
| 80 | 246 113 | 1 | Abdeckung vorne kpl. | Cover front compl. | Couverture cpl. |
| 179 | 243 641 | 1 | Abstellschiene | Shut-off lever | Barre d'arrêt |
| 189 | 243 640 | 1 | Stellschiene | Slide bar | Barre de réglage |
| 244 381 | 1 | Bedienungsanleitung | Operations instruction | Mode d'emploi |
Vous trouvezez les autres pièces détachéés ainsi que des renseignements supplémentaires dans les Instructions de Service Dual 481.
Dual Gebrüder Steidinger 7742 St.Georgen/Schwarzwald
Ausgabe Januar 1979
481 A RC
Service Information Instructions de service
