Caractéristiques techniques	Microphone dynamique à directivité cardioïde
Réponse en fréquence	50 Hz - 15 kHz
Impédance	600 Ohms
Niveau de pression acoustique	140 dB SPL
Connectique	Sortie XLR
Utilisation recommandée	Idéal pour les performances vocales et les enregistrements en studio
Maintenance	Nettoyer régulièrement la grille et éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à des chocs violents
Informations générales	Compatible avec la plupart des interfaces audio et des consoles de mixage

FOIRE AUX QUESTIONS - RUF10 HS Reloop

Comment connecter le Reloop RUF10 HS à mon ordinateur ?

Pour connecter le Reloop RUF10 HS à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble dans le microphone et l'autre dans un port USB disponible sur votre ordinateur.

Pourquoi le microphone ne capte-t-il pas mon son ?

Vérifiez que le microphone est correctement connecté et que le volume est réglé. Assurez-vous également que le microphone est sélectionné comme périphérique d'entrée dans les paramètres audio de votre ordinateur.

Le son est-il de bonne qualité avec le Reloop RUF10 HS ?

Oui, le Reloop RUF10 HS est conçu pour offrir une qualité sonore claire. Si vous rencontrez des problèmes de qualité sonore, vérifiez les réglages de votre logiciel d'enregistrement et assurez-vous qu'aucun filtre ou effet ne dégrade le son.

Le microphone fonctionne-t-il avec des appareils mobiles ?

Oui, le Reloop RUF10 HS peut être utilisé avec des appareils mobiles, mais vous aurez besoin d'un adaptateur USB OTG (On-The-Go) compatible pour le connecter.

Comment puis-je ajuster le gain du microphone ?

Le Reloop RUF10 HS n'a pas de contrôle de gain intégré. Vous devrez ajuster le niveau d'entrée dans les paramètres audio de votre ordinateur ou dans votre logiciel d'enregistrement.

Est-ce que le Reloop RUF10 HS est compatible avec les logiciels de streaming ?

Oui, le Reloop RUF10 HS est compatible avec la plupart des logiciels de streaming et de création de contenu, tels que OBS Studio, Zoom, et Skype.

Puis-je utiliser le Reloop RUF10 HS pour des enregistrements en extérieur ?

Bien que le microphone soit principalement conçu pour un usage en intérieur, il peut être utilisé en extérieur si vous le protégez des intempéries et des bruits ambiants excessifs.

Comment nettoyer le Reloop RUF10 HS ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le microphone.

MODE D'EMPLOI RUF10 HS Reloop

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

WARNUNG!

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N'ouvrez jamais le boîtier !

Gardez ces instructions pour des utilisations ultérieurs!

www.reloop.com

Reloop Trademark

Global Distribution GmbH

Schuckertstr. 28

48153 Muenster / Germany

© 2012

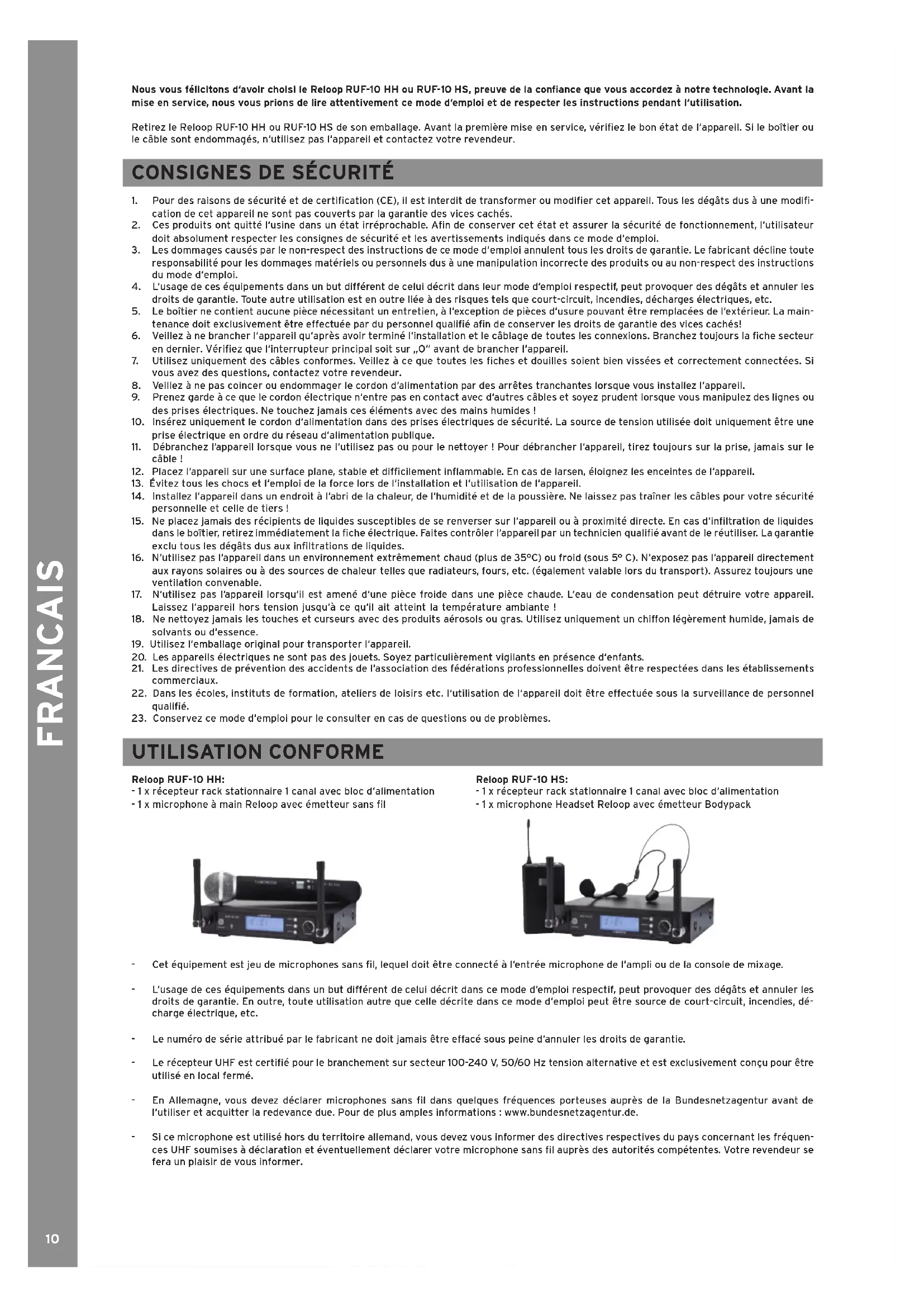

Nous vous félicitons d'avoir choisi le Reloop RUF-10 HH ou RUF-10 HS, preuve de la confiance que vous accordez à notre technologie. Avant la mise en service, nous vous prions de lire attentivement ce mode d'emploi et de respecter les instructions pendant l'utilisation.

Retirez le Reloop RUF-10 HH ou RUF-10 HS de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

CONSIGNES DE SÉCURITÉ

1. Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie des vices cachés.
2. Ces produits ont quitté l'usine dans un état irréprochable. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.
3. Les dommages causés par le non-respect des instructions de ce mode d'emploi annulent tous les droits de garantie. Le fabricant décline toute responsabilité pour les dommages matériels ou personnels dus à une manipulation incorrecte des produits ou au non-respect des instructions du mode d'emploi.
4. L'usage de ces équipements dans un but différent de celui décrit dans leur mode d'emploi respectif, peut provoquer des dégâts et annuler les droits de garantie. Toute autre utilisation est en outre liée à des risques tels que court-circuit, incendies, décharges électriques, etc.
5. Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie des vices cachés!
6. Veillez à ne brancher l'appareil qu'après avoir terminé l'installation et le câblage de toutes les connexions. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur „O“ avant de brancher l'appareil.
7. Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.
8. Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arrêtes tranchantes lorsque vous installez l'appareil.
9. Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides !
10. Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d'alimentation publique.
11. Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer ! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble !
12. Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.
13. Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.
14. Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers !
15. Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides.
16. N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Assurez toujours une ventilation convenable.
17. N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante !
18. Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.
19. Utilisez l'emballage original pour transporter l'appareil.
20. Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.
21. Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.
22. Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.
23. Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

UTILISATION CONFORME

Reloop RUF-10 HH:

- 1 x récepteur rack stationnaire 1 canal avec bloc d'alimentation

- 1 x microphone à main Reloop avec émetteur sans fil

Reloop RUF-10 HS:

- 1 x récepteur rack stationnaire 1 canal avec bloc d'alimentation

- 1 x microphone Headset Reloop avec émetteur Bodypack

• Cet équipement est jeu de microphones sans fil, lequel doit être connecté à l'entrée microphone de l'ampli ou de la console de mixage.
• L'usage de ces équipements dans un but différent de celui décrit dans ce mode d'emploi respectif, peut provoquer des dégâts et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de court-circuit, incendies, décharge électrique, etc.
• Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.
• Le récepteur UHF est certifié pour le branchement sur secteur 100-240 V, 50/60 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.
• En Allemagne, vous devez déclarer microphones sans fil dans quelques fréquences porteuses auprès de la Bundesnetzagentur avant de l'utiliser et acquitter la redevance due. Pour de plus amples informations : www.bundesnetzagentur.de.
• Si ce microphone est utilisé hors du territoire allemand, vous devez vous informer des directives respectives du pays concernant les fréquences UHF soumises à déclaration et éventuellement déclarer votre microphone sans fil auprès des autorités compétentes. Votre revendeur se fera un plaisir de vous informer.

ENVIRONNEMENT DE SERVICE

Les équipements doivent uniquement être utilisés et stockés dans des locaux secs ! Les projections d'eau, la pluie, l'humidité et le brouillard peuvent détruire les appareils. L'humidité relative de l'air maximale est de 50% à 45 degrés Celsius.

Uniquement utiliser les équipements à une température entre 5 et 35 degrés Celsius. Protéger les équipements des contre les rayons solaires directs ou toute autre source de chaleur, par exemple un radiateur !

Lorsque les équipements passent d'une pièce froide à une pièce chaude, il faut attendre qu'ils soient à température ambiante avant de les mettre en marche pour éviter toute défaillance par l'eau condensée !

Veiller à tenir les équipements à l'abri de la poussière !

UTILISATION

Panneau de commande

Face avant du récepteur UHF RUF-10 HH, RUF-10 HS

RUF-10 HH POWER VOLUME IN MENU SELECT SYNC 8 1 2 3 4 5 6

Face arrière du récepteur UHF RUF-10 HH, RUF-01 HS

9 10-14-13 BALANCEDA F OUT LINE MIC DC 12 V reLOOP® www.reloop.com CE

1. Interrupteur MARCHE/ARRÊT
2. Témoin de signal IR
3. Affichage ACL (groupe & canal ; témoin RF & AF)
4. Touche Select : commute entre les différents modes d'affichage
5. Touche Menu : sélectionne les niveaux de menu
6. Touche Sync : relle récepteur et émetteur
7. Volume : règle le niveau du volume
8. Connecteur d'antenne : permet la fixation des antennes fournies
9. Sortie XLR balancée individuellement
10. Connecteur jack 1/4"
11. Sélecteur Mic/Line
12. Branchement secteur

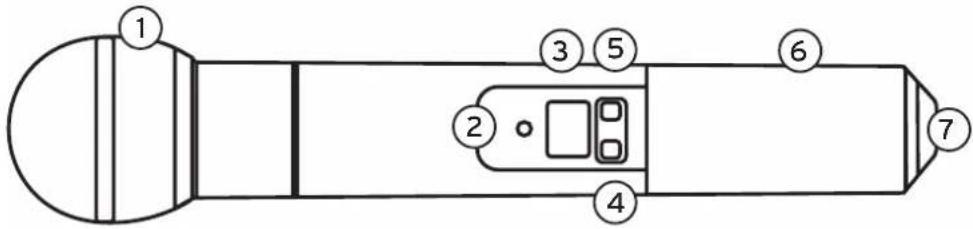

Microphone à main RUF-10 HH

1 2 3 4 5 6 7

1. Tête de micro interchangeable
2. DEL d'état : verte : prêt ; orange : muet ; clignotante : connexion en cours
3. Affichage ACL : n° groupes/canal ; témoin de pile
4. On/Off/Mute : appuyer 2 sec. pour allumer ou éteindre. Brève pression pour activer/désactiver le mode muet
5. Select : réglage manuel du canal radio
6. Protection de pile : rotatif
7. Port IR

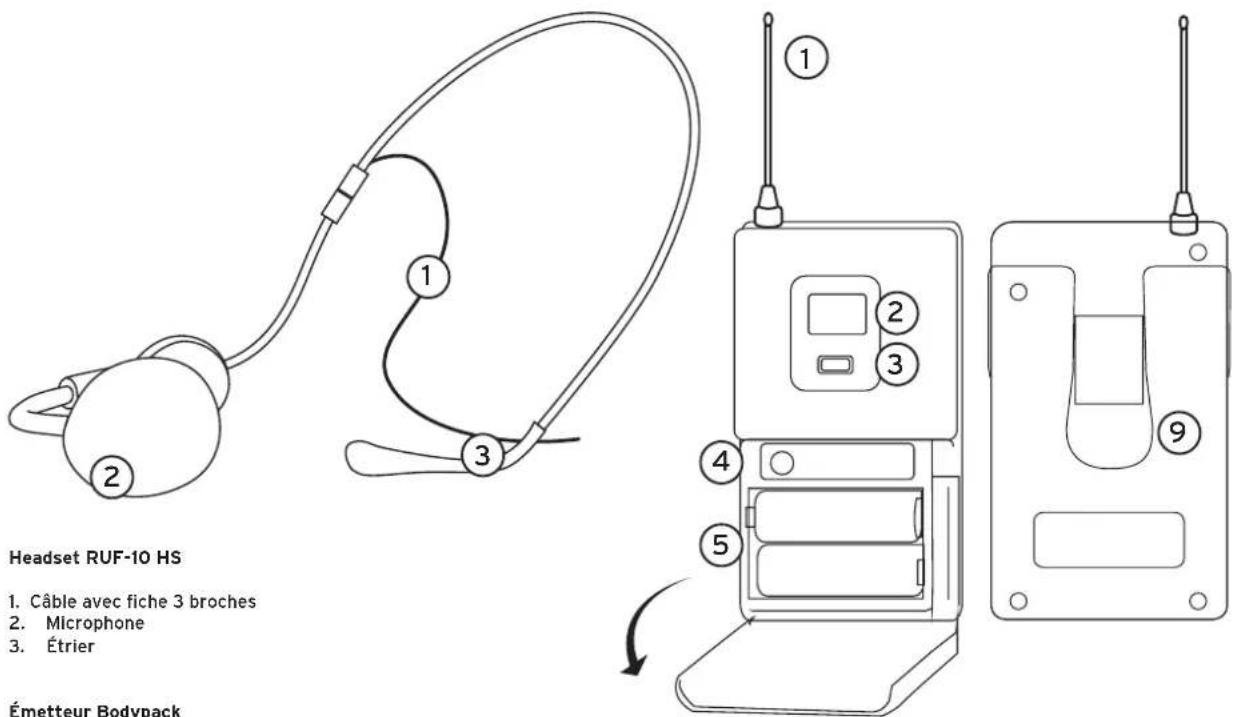

Headset RUF-10 HS 1. Câble avec fiche 3 broches 2. Microphone 3. Étrier Émetteur Bodypack

Headset RUF-10 HS

1. Câble avec fiche 3 broches
2. Microphone
3. Étrier

Émetteur Bodypack

1. Antenne
2. Écran ACL : n° groupes/canal ; témoin de pile
3. Select : réglage manuel du canal radio
4. Port IR
5. Couvercle de pile
6. DEL d'état : verte : prêt ; orange : muet ; clignotante : connexion en cours
7. On/Off/Mute : appuyer 2 sec. pour allumer ou éteindre.
   Brève pression pour activer/désactiver le mode muet
8. Entrée microphone 3 broches
9. Clip de ceinture

Mise en service d'un système

Fixer les antennes fournies par rotation dans le connecteur respectif du récepteur -8-.

Raccorder le récepteur avec le câble secteur.

Allumer l'appareil en appuyant sur l'interrupteur Power -1-.

Recherche automatique de fréquences du récepteur :

1. Allumer le récepteur
2. Appuyer une fois sur Menu -5- puis sur Select -4-
   Le récepteur recherche alors automatiquement un canal disponible.

Réglage automatique de l'émetteur :

régler l'émetteur une fois que le récepteur a trouvé un canal.

Ouvrir le couvercle du compartiment à piles -6- du microphone (Bodypack -5-) et insérer deux piles AA Mignon de 1,5 volts dans le compartiment.

Veiller à respecter la polarité correcte. Laisser le compartiment à piles ouvert de manière à ce que l'antenne soit dégagée.

1. Allumer le microphone avec l'interrupteur marche/arrêt -4- (Bodypack -7-). La DEL d'état -2- s'allume en vert.
2. Diriger le port IR du microphone -7- (Bodypack -4-) vers le récepteur IR -4-. Appuyer ensuite sur la touche Sync -6- du récepteur.
3. La DEL d'état clignote alors momentanément en orange ; lorsque la connexion est établie, la DEL passe au vert
   Fermer le compartiment à piles.

Mise en service de plusieurs systèmes :

Répéter les étapes décrites plus haut.

Veiller à uniquement dégager le port IR du microphone devant être réglée.

Avant de mettre en service un deuxième récepteur, il convient de commencer par éteindre le premier récepteur réglé.

Sélection manuelle de récepteur des canaux/groupes

Caractéristiques générales :

Les groupes (gammes de fréquences préprogrammées) ou canaux manuels peuvent être utiles lorsqu'il s'agit de régler plusieurs microphones ou d'utiliser différents systèmes.

Groupes manuels :

1. Appuyer trois fois sur Menu -5-. L'écran affiche, Group Select'.
2. Appuyer plusieurs fois sur Select -4- jusqu'à ce que le numéro de groupe désiré s'affiche.
3. Lorsque le groupe désiré est affiché, attendre 5 secondes jusqu'à l'extinction de l'écran ou appuyer sur Sync -6-.

Canaux manuels

1. Appuyer trois fois sur Menu -5-. L'écran affiche, Channel Select'.
2. Appuyer plusieurs fois sur Select -4- jusqu'à ce que le numéro de canal désiré s'affiche.
3. Lorsque le canal désiré est affiché, attendre 5 secondes jusqu'à l'extinction de l'écran ou appuyer sur Sync -6-.

Sélection manuelle d'émetteur des canaux/groupes

1. Maintenir la touche Select -5- (Bodypack -3-) enfoncée. Group/Channel clignote sur l'écran.
2. Pour le réglage manuel des groupes, relâcher la touche Select pendant que GROUP est affiché. Appuyer sur la touche Select pour sélectionner le groupe désiré.
3. Pour le réglage manuel du canal, relâcher la touche Select pendant que CHANNEL est affiché. Appuyer sur la touche Select pour sélectionner le canal désiré.

ENTRETIEN

• Contrôlez régulièrement la sécurité technique de l'appareil en vérifiant le bon état du câble et du boîtier, ainsi que des pièces d'usures telles que les boutons de réglage.
• Si vous supposez que l'utilisation n'est plus sûre, il faut mettre l'appareil hors service et le sécuriser contre toute réutilisation involontaire.
  Il faut supposer que l'utilisation n'est plus sûre lorsque l'appareil est visiblement endommagé, ne fonctionne plus, après un stockage prolongé dans des conditions défavorables ou après des contraintes importantes lors du transport.

CARACTÉRISTIQUES

Récepteur

Fréquence: 863-865 Mhz

Stabilité fréquence:....10 ppm

Sensibilité:....13 dBuV

Réjection des canaux adjacents: 75 dB

Réjection des images:......95 dB

Sortie audio: 200 MV

Impédance de sortie:....XLR 200 ohms ; jack 6,3 1k ohms

Rapport signal/bruit:......100 dB

Distorsion:....< 0,1 %

Réponse harmonique:....50 Hz-15 KHz

Portée:....100 m (sans obstacles)

Alimentation électrique:.....DC 12 V - 18 V

Boîtier:......métal

Émetteur :

Fréquence: 863-865 Mhz

Stabilité fréquence:......10 ppm

Puissance émettrice: ....< 10 mW

Émissions parasites:....< 65 dB

Alimentation électrique:......3 V (2 piles AA)

Reloop Distribution

Global Distribution GmbH, Schuckertstrasse 28, 48153 Münster / Germany

Fax: [phone], www.reloop.com

Sous réserve de modifications techniques.
