Type de produit	Microphone-casque sans fil (système UHF)
Marque	Reloop
Modèle	RWM-10 HS
Catégorie	Microphone
Gamme de fréquences	853,1 MHz - 864,8 MHz (16 canaux)
Stabilité en fréquence	±30 ppm
Rapport signal/bruit	>90 dB
Distorsion	<0,5%
Réponse en fréquence	40 Hz - 15 kHz
Alimentation du récepteur	17 V adaptateur secteur
Alimentation de l'émetteur	2 piles AA 1,5 V
Sensibilité du récepteur	10 dBµV
Connecteurs du récepteur	XLR symétrique, jack 6,3 mm asymétrique
Capsule microphone	Condensateur (headset)
Température de fonctionnement	-5°C à 45°C
Humidité relative max	50% à 45°C
Entretien	Nettoyer avec un chiffon légèrement humide, sans solvants
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité et les liquides
Réparabilité	Maintenance par personnel qualifié uniquement

FOIRE AUX QUESTIONS - RWM-10 HS Reloop

Comment brancher le récepteur RWM-10 HS à mon ampli ?

Branchez le récepteur à votre ampli ou console de mixage à l'aide d'un câble blindé en utilisant la sortie XLR (symétrique) ou jack 6,3 mm (asymétrique). Connectez ensuite le bloc d'alimentation au récepteur et branchez-le sur une prise secteur. Allumez le récepteur avec l'interrupteur marche/arrêt.

Comment changer les piles de l'émetteur Bodypack ?

Ouvrez le couvercle du compartiment à piles de l'émetteur Bodypack et insérez deux piles AA Mignon 1,5 volt en respectant la polarité. Refermez le couvercle. La DEL rouge s'allume brièvement à la mise sous tension. Si elle reste allumée ou ne s'allume pas, remplacez les piles.

Comment régler le canal sur le récepteur et l'émetteur ?

Sur le récepteur, appuyez sur la touche Set, utilisez les touches Up et Down pour sélectionner le canal souhaité, puis appuyez à nouveau sur Set pour confirmer. Sur l'émetteur (microphone à main ou Bodypack), utilisez l'interrupteur DIP pour régler le même canal.

Que faire en cas de larsen ?

Éloignez les enceintes de l'appareil ou réduisez le volume. Assurez-vous que le microphone n'est pas trop près des haut-parleurs. Si le problème persiste, vérifiez les réglages de gain sur l'émetteur et l'amplificateur.

Comment nettoyer le microphone et le récepteur ?

Utilisez un chiffon légèrement humide pour nettoyer les surfaces. N'utilisez jamais de solvants, d'aérosols ou de produits gras. Assurez-vous que l'appareil est débranché avant le nettoyage.

Pourquoi la DEL d'alimentation du microphone ne s'allume-t-elle pas ?

Cela indique que les piles sont vides. Retirez les piles usagées et insérez des piles neuves en respectant la polarité. Si le problème persiste, vérifiez que les piles sont correctement insérées.

Puis-je utiliser le microphone avec un autre récepteur Reloop ?

Il est recommandé d'utiliser le microphone uniquement avec le récepteur fourni. Les récepteurs sont réglés en usine pour fonctionner avec leur émetteur correspondant sur des canaux spécifiques. L'utilisation avec un autre récepteur peut entraîner des interférences ou un mauvais fonctionnement.

Comment éviter les interférences avec d'autres appareils sans fil ?

Choisissez un canal libre en utilisant la fonction de balayage du récepteur si disponible. Évitez d'utiliser plusieurs micros sans fil sur le même canal. Assurez-vous que les antennes sont correctement orientées.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais ouvrir le boîtier. Éviter tout contact avec des liquides. Débranchez l'appareil avant le nettoyage. Utilisez uniquement dans des locaux secs. Respectez la température de fonctionnement (-5°C à 45°C). Ne pas obstruer les fentes de ventilation.

Comment transporter le système RWM-10 HS ?

Utilisez l'emballage d'origine pour le transport. Retirez les piles de l'émetteur avant un stockage prolongé. Conservez l'appareil dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI RWM-10 HS Reloop

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N'ouvrez jamais le boîtier !

Gardez ces instructions pour des utilisations ultérieurs !

www.reloopdj.com

CE

eRELOOP®

RWM-10 HH / RWM-10 HS

Funkmikrofon

Wireless Microphone

Microphone radio

Bedienungsanleitung

ACHTUNG!

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Nous vous félicitons d'avoir choisi le Reloop RWM-10 HH ou RWM-10 HS, preuve de la confiance que vous accordez à notre technologie. Avant la mise en service, nous vous prions de lire attentivement ce mode d'emploi et de respecter les instructions pendant l'utilisation.

Retirez le Reloop RWM-10 HH ou RWM-10 HS de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

Consignes de sécurité

1.

Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie des vices cachés.

2

Ces produits ont quitté l'usine dans un état irréprochable. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.

3

Les dommages causés par le non-respect des instructions de ce mode d'emploi annulent tous les droits de garantie. Le fabricant décline toute responsabilité pour les dommages matériels ou personnels dus à une manipulation incorrecte des produits ou au non-respect des instructions du mode d'emploi.

4

L'usage de ces équipements dans un but différent de celui décrit dans leur mode d'emploi respectif, peut provoquer des dégâts et annuler les droits de garantie. Toute autre utilisation est en outre liée à des risques tels que court-circuits, incendies, décharges électriques, etc.

5

Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie des vices cachés !

6

Veillez à ne brancher l'appareil qu'après avoir terminé l'installation et le câblage de toutes les connexions. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur "0" avant de brancher l'appareil.

7

Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.

8

Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arrêtes tranchantes lorsque vous installez l'appareil.

9

Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides !

10.

Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d'alimentation publique.

11

Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble!

12.

Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.

13.

Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.

14.

Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers!

15.

Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides.

16.

N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable.

17

N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante !

18.

Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.

19.

Utilisez l'emballage original pour transporter l'appareil.

20.

Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.

21.

Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.

22

Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.

23

Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

Utilisation conforme

Reloop RWM-10 HH :

• 1 x station réceptrice 1 canal avec bloc d'alimentation
• 1 x microphone à main Reloop avec émetteur sans fil

Reloop RWM-10 HS :

• 1 x station réceptrice 1 canal avec bloc d'alimentation
• 1 x microphone Reloop Headset avec émetteur Bodypack

- Cet équipement est jeu de microphones sans fil, lequel doit être connecté à l'entrée microphone de l'ampli ou de la console de mixage.

- L'usage de ces équipements dans un but différent de celui décrit dans ce mode d'emploi respectif, peut provoquer des dégâts et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de court-circuits, incendies, décharge électrique, etc.

- Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.

- Le récepteur UHF est certifié pour le branchement sur secteur 230 V, 50 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.

- En Allemagne, vous devez déclarer microphones sans fil dans quelques fréquences porteuses auprès de la Bundesnetzagentur avant de l'utiliser et acquitter la redevance due. Pour de plus amples informations : www.bundesnetzagentur.de.

- Si ce microphone est utilisé hors du territoire allemand, vous devez vous informer des directives respectives du pays concernant les fréquences UHF soumises à déclaration et éventuellement déclarer votre microphone sans fil auprès des autorités compétentes. Votre revendeur se fera un plaisir de vous informer.

Environnement de service

Les équipements doivent uniquement être utilisés et stockés dans des locaux secs ! Les projections d'eau, la pluie, l'humidité et le brouillard peuvent détruire les appareils. L'humidité relative de l'air maximale est de 50% à 45 degrés Celsius.

Uniquement utiliser les équipements à une température entre -5 et 45 degrés Celsius. Protéger les équipements des contre les rayons solaires directs ou toute autre source de chaleur, par exemple un radiateur !

Lorsque les équipements passent d'une pièce froide à une pièce chaude, il faut attendre qu'ils soient à température ambiante avant de les mettre en marche pour éviter toute défaillance par l'eau condensée !

Veiller à tenir les équipements à l'abri de la poussière !

Betrieb

Bedienelemente

Éléments de commande du récepteur UHF RWM-10 HH / RWM-10 HS

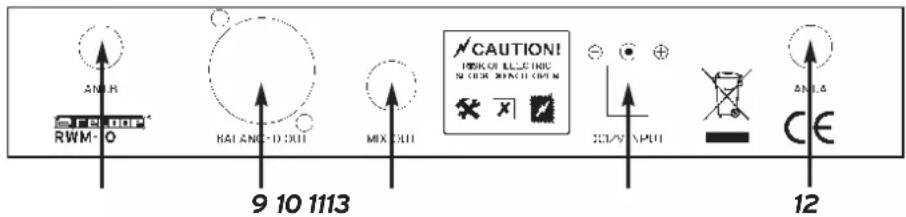

Face arrière du récepteur UHF RWM-10 HH / RWM-10 HS

AMOS RWM-0 9 10 1113 RAI AND OUT MIX OUT CAUTION! LINK OR ELECTRIC SLC CIRC ON/OFF 2CD/V NPU CE 2ND.8

RWM-10 HH Hand-Mikrofon

Microphone à main RWM-10 HH

17 15 14 16

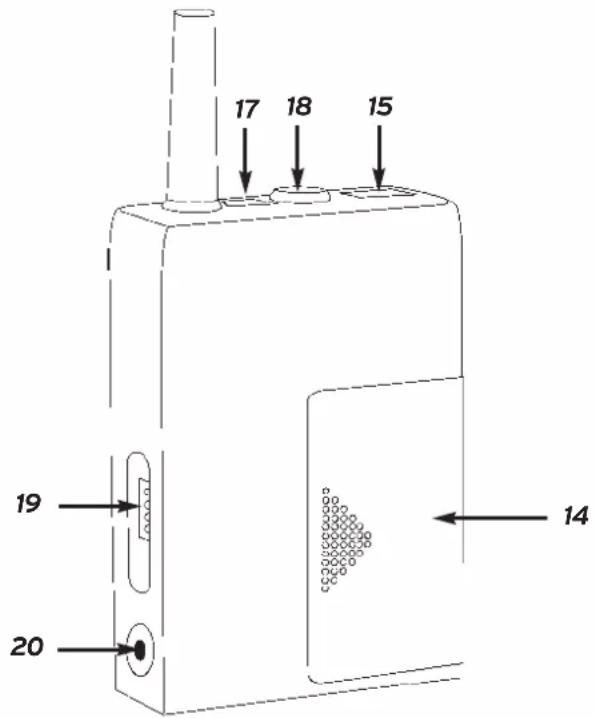

RWM-10 HS Bodypack Sender

RWM-10 HS bodypack transmitter

RWM-10 HS émetteur Bodypack

17 18 15 19 20 14

1. Interrupteur MARCHE/ ARRÊT

2. DEL alimentation électrique

3. Touche Set

4. Touche Up

5. Touche Down

6. Affichage

7. Régieur de volume

8. Antenne

9. Sortie microphone symétrique (XLR)

10. Sortie microphone asymétrique (6,3 mm jack)

11. Connecteur du bloc d'alimentation

12. Connecteur antenne A (BNC)

13. Connecteur antenne B (BNC)

14. Compartiment à piles

15. Interrupteur marrche/arrêt microphone/émetteur bodypack

16. ninterrupteur DIP RWM-10 HH microphone à main

17. Affichage piles

18. Entrée Headset

19. Interrupteur DIP RWM-10 HS émetteur Bodypack

20. Régieur Gain

RWM-10 HH

Faire glisser le couvercle du compartiment à piles du microphone et insérer deux piles AA Mignon 1,5 volt dans le compartiment. Veillez absolument à respecter la polarité correcte.

Lorsque vous allumez le microphone avec l'interrupteur marche/arrêt -15-, le témoin -17- s'allume rouge. Si le témoin ne s'allume pas ou s'allume justement un peu, les piles sont vides et doivent immédiatement être retirées du microphone.

RWM-10 HH

Pour régler votre microphone sur une fréquence pour la réception sans fil, utiliser l'interrupteur DIP pour RWM-10 HH microphone à main -16- que permet de régler le canal désiré.

RWM-10 HS

Ouvrez le couvercle du compartiment à pile -14- de l'émetteur Bodypack et insérez deux piles de AA Mignon 1,5 volts dans le compartiment à pile. Veillez absolument à respecter la polarité correcte.

Raccorder le Headset à l'entrée Headset -18- de l'émetteur Bodypack. L'interrupteur DIP -19- permet de régler le canal désiré.

Occupation de l'interrupteur DIP RWM-10 HH / RWM-10HS

L'occupation suivante c'est la même pour les deux modèles.

Allumer à présent l'émetteur Bodypack -15- et vérifier si la DEL rouge s'allume pendant une seconde. Si la DEL rouge reste allumée plus longtemps, la pile est faible et doit être remplacée. Si la DEL ne s'allume pas du tout, la pile est vide et doit immédiatement être retirée du microphone.

Pour régler le volume du Gain de votre microphone, utiliser un tournevis et tourner prudemment le régleur de Gain -20- jusqu'au volume désiré.

Récepteur: RWM-10 HH - RWM-10 HS

Pour brancher l'antennes au connecteur d'antenne A -12- et au connecteur d'antenne B -13-, insérer prudemment la fiche de l'antenne dans le connecteur en alignant les broches et la serrer. De préférence, orienter l'antenne à une hauteur maximale.

Brancher le récepteur UHF à votre ampli ou votre console de mixage en raccordant le connecteur double fiche blindé via XLR -9- ou jack 6,3 mm -10- avec l'entrée microphone de votre ampli.

Raccordez le connecteur du récepteur UHF -11- au bloc d'alimentation et branchez celui-ci sur une prise de courant. Allumez le récepteur UHF par son interrupteur marche/arrêt -1, la DEL d'alimentation électrique -2- s'éclaire.

Pour régler un canal, appuyer d'abord sur la touche Set -3-; vous pouvez à présent régler le canal identique à celui de votre microphone à l'aide des touches Up -4- et Down -5-. L'affichage indique le canal et la fréquence respective. Appuyer une fois de plus sur la touche Set pour quitter le mode.

Vous pouvez maintenant allumer le microphone/ émetteur Bodypack.

Dès que votre récepteur UHF reçoit des signaux, l'affichage -6- indique l'intensité via diagramme à barres.

Ajustez le volume et le réglage du son de votre ampli et le volume du récepteur UHF -7-.

Après l'utilisation, veuillez éteindre le microphone/ l'émetteur Bodypack et enlever les piles.

Veuillez tenir compte que l'allumage et l'extinction de le microphone/ l'émetteur Bodypack pendant l'utilisation peut causer des interférences.

Wartung

• Contrôlez régulièrement la sécurité technique de l'appareil en vérifiant le bon état du câble et du boîtier, ainsi que des pièces d'usures telles que les boutons de réglage.
• Si vous supposez que l'utilisation n'est plus sûre, il faut mettre l'appareil hors service et le sécuriser contre toute réutilisation involontaire.
• Il faut supposer que l'utilisation n'est plus sûre lorsque l'appareil est visiblement endommagé, ne fonctionne plus, après un stockage prolongé dans des conditions défavorables ou après des contraintes importantes lors du transport.

Caractéristiques

La plausibilité et l'exactitude des données suivantes du fabricant ne sont pas contrôlées par la société Global Distribution GmbH :

Système

• Fréquence porteuse UHF: 853,1 MHz, 853,8 MHz, 854,85 MHz, 855,4 MHz, 856,6 MHz, 857,42 MHz, 858,3 MHz, 859,1 MHz, 859,7 MHz, 860,8 MHz, 861,2 MHz, 861,8 MHz, 863,3 MHz, 863,8 MHz, 864,4 MHz, 864,8 MHz
• Stabilité en fréquence +/- 30ppm
• Rapport signal/bruit >90 dB
• Distorsion < 0,5%
• Réponse en fréquence 40 Hz - 15 kHz

Récepteur

• Alimentation électrique 17 V adaptateur secteur
• Sensibilité 10 dBuV
• Connecteur XLR, 6,3 mm jack

Microphone

Capsule de microphone

headset microphone à condensateur

Capsule de microphone

microphone à main dynamique

Pile 2 (HS)/(HH) x AA Mignon 1,5 Volt

Reloop vous souhaite beaucoup de plaisir !
