RUF10 HS - Mikrofon Reloop - Kostenlose Bedienungsanleitung

Marke	Reloop
Modell	RUF10 HS
Produkttyp	Kabelloses Mikrofon-Headset mit Bodypack-Sender
Betriebsfrequenz	863-865 MHz (UHF)
Frequenzstabilität	±10 ppm
Empfängerempfindlichkeit	13 dBµV
Unterdrückung benachbarter Kanäle	75 dB
Spiegelwellenunterdrückung	95 dB
Audioausgang	200 mV
Ausgangsimpedanz XLR	200 Ohm
Ausgangsimpedanz Klinke 6,3 mm	1 kOhm
Signal-Rausch-Verhältnis	100 dB
Klirrfaktor	< 0,1 %
Frequenzgang	50 Hz - 15 kHz
Maximale Reichweite (Freifeld)	100 m
Stromversorgung Empfänger	DC 12-18 V (Netzteil enthalten)
Stromversorgung Sender	3 V (2 AA-Batterien, nicht im Lieferumfang)
Sendeleistung	< 10 mW
Nebenaussendungen	< 65 dB
Gehäuse Empfänger	Metall
Hauptfunktionen	Automatische Frequenzsuche, IR-Synchronisation, Gruppen- und Kanalauswahl, Lautstärkeeinstellung, XLR- und Klinkenausgänge
Wartung	Leicht feuchtes Tuch verwenden, keine Lösungsmittel
Sicherheit	Nicht Flüssigkeiten, übermäßiger Hitze oder Feuchtigkeit aussetzen. Vor der Reinigung trennen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren internen Teile. Wenden Sie sich an einen qualifizierten Techniker.

Häufig gestellte Fragen - RUF10 HS Reloop

Wie schalte ich das Mikrofon-Headset RUF10 HS ein?

Drücken Sie die Taste On/Off/Mute für 2 Sekunden. Die Status-LED leuchtet grün auf.

Wie synchronisiere ich den Bodypack-Sender mit dem Empfänger?

Öffnen Sie das Batteriefach, schalten Sie den Sender ein, richten Sie den IR-Port auf den Empfänger und drücken Sie Sync. Die LED blinkt orange und wird dann grün.

Was ist die maximale Reichweite des Systems?

Die Reichweite kann im Freifeld ohne Hindernisse 100 Meter betragen.

Wie viele Batterien benötigt der Bodypack?

Es werden 2 AA-Batterien (je 1,5 V) benötigt. Beachten Sie die angegebene Polarität.

Wie ändere ich manuell die Gruppe oder den Kanal?

Am Empfänger drücken Sie dreimal Menu, dann verwenden Sie Select, um die Gruppe oder den Kanal auszuwählen. Am Sender halten Sie Select gedrückt und lassen Sie es zum gewünschten Zeitpunkt los.

Was tun, wenn die Status-LED orange bleibt?

Die orange LED zeigt den Stumm-Modus an. Drücken Sie kurz On/Off/Mute, um den Ton wieder zu aktivieren.

Kann ich mehrere RUF10 HS Systeme gleichzeitig verwenden?

Ja, stellen Sie jeden Empfänger auf eine andere Gruppe oder einen anderen Kanal ein. Synchronisieren Sie immer nur einen Sender gleichzeitig.

Wie reinige ich das Mikrofon und den Empfänger?

Verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Aerosole oder fettige Produkte.

Welche Risiken bestehen bei Flüssigkeitseintritt?

Trennen Sie das Gerät sofort vom Stromnetz und lassen Sie es von einem Techniker überprüfen. Flüssigkeitsschäden sind nicht von der Garantie abgedeckt.

Kann der Empfänger in ein Rack eingebaut werden?

Ja, der Empfänger ist für den Rack-Einbau (1U) ausgelegt. Verwenden Sie das mitgelieferte Zubehör, falls enthalten.

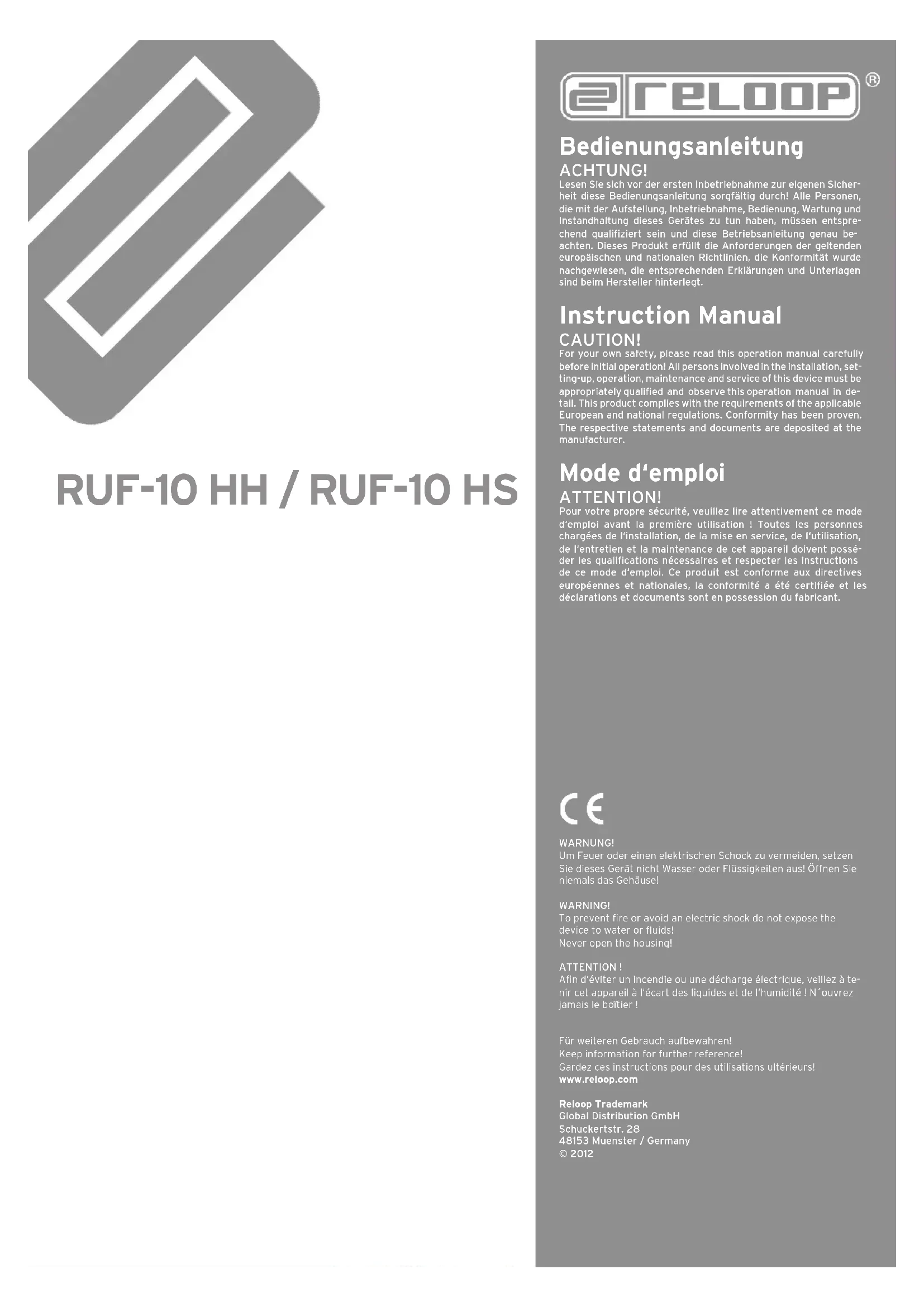

BEDIENUNGSANLEITUNG RUF10 HS Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

Wir gratulieren Ihnen zum Kauf des Reloop RUF-10 HH oder RUF-10 HS. Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie das Reloop RUF-10 HH oder RUF-10 HS aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob keine offensichtlichen Transportschäden vorliegen. Sollten Sie Schäden am Kabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

1. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern der Produkte nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an den Produkten verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
2. Diese Produkte sind ab Werk in einem einwandfreien Zustand. Beachten Sie unbedingt alle Hinweise in dieser Bedienungsanleitung, um diesen Zustand und einen gefahrlosen Betrieb dieser Produkte zu gewährleisten!
3. Durch Nichtbeachtung dieser Bedienungsanleitung verursachte Schäden lassen jeden Gewährleistungsanspruch erlöschen. Für Sach- oder Personenschäden, die durch unsachgemäße Handhabung der Produkte oder Nichtbeachtung der Bedienungsanleitung verursacht werden, übernimmt der Hersteller keine Haftung.
4. Werden die Geräte anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden an den Produkten führen und die Gewährleistungsansprüche erlöschen. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
5. Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
6. Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes und der Verkabelung aller Anschlüsse erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „O“ steht, wenn Sie das Gerät ans Netz anschließen.
7. Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
8. Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
9. Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
10. Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
11. Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung!
12. Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
13. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
14. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
15. Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
16. Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilation.
17. Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
18. Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
19. Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
20. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
21. In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
22. In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
23. Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄße VERWENDUNG

Reloop RUF-10 HH:

• 1 x stationärer 1-Kanal-Rackempfänger mit Netzteil

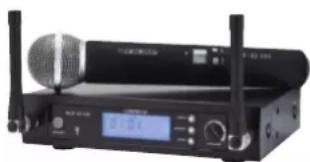

• 1 x Reloop Handmikrofon mit Drahtlos-Sender

• 1 x stationärer 1-Kanal-Rackempfänger mit Netzteil

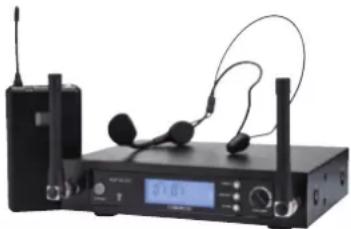

• 1 x Reloop Mikrofon-Headset mit Bodypack Sender

• Bei diesem Gerät handelt es sich um ein drahtloses Mikrofon-Set, das an einen Verstärker oder ein Mischpult mit Mikrofoneingang angeschlossen werden muss.
• Werden die Geräte anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden an den Produkten führen und der Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.
• Der UHF-Empfänger ist nur für den Anschluss an 100-240 V, 50/60 Hz zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Beachten Sie bitte, dass Sie in der Bundesrepublik Deutschland verpflichtet sind, bestimmte Trägerfrequenzen vor Inbetriebnahme bei der Bundesnetzagentur kostenpflichtig anzumelden. Nähere Informationen finden Sie unter www.bundesnetzagentur.de.
  Für den Betrieb außerhalb Deutschlands, informieren Sie sich bitte über die jeweiligen Vorschriften Ihres Landes bezüglich anmeldungspflichtiger UHF-Frequenzen und melden Sie Ihr drahtloses Mikrofon ggfs. an. Ihr Fachhändler erteilt Ihnen gerne nähere Auskunft.

BETRIEBSUMGEBUNG

Die Produkte dürfen nur im Trockenen betrieben und gelagert werden! Spritzwasser, Regen, Feuchtigkeit, Nebel kann die Geräte zerstören. Der Grenzwert für die relative Luftfeuchtigkeit liegt bei 50% bei 45 Grad Celsius.

Die Produkte dürfen nur bei einer Temperatur zwischen 5 und 35 Grad Celsius betrieben werden. Schützen Sie die Produkte dazu vor direkter Sonneneinstrahlung oder anderweitiger externer Erhitzung wie z.B. durch Heizkörper!

Wenn die Produkte von einem kalten Raum in einen warmen Raum gebracht wurden, dürfen Sie sie erst in Betrieb nehmen, wenn sie Zimmertemperatur erreicht haben, da das dabei entstehende Kondenswasser sie unter Umständen zerstören kann!

Die Produkte müssen vor Staub geschützt werden!

BETRIEB

Bedienelemente

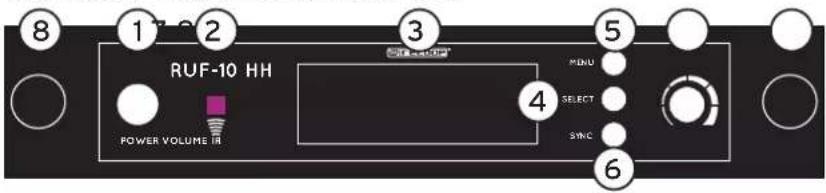

Vorderseite UHF-Empfänger RUF-10 HH, RUF-10 HS

RUF-10 HH POWER VOLUME IN MINI SELECT SYNC 8 1 2 3 4 5 6

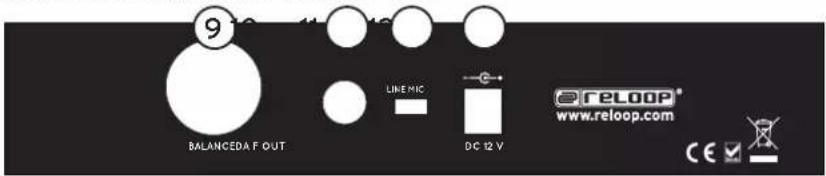

Rückseite UHF-Empfänger RUF-10 HH, RUF-10 HS

9 10 41 15 LINE MIC DC 12 V reLOOP® www.reloop.com BALANCEDA F OUT CE ✓

1. EIN-/AUS-Schalter
2. IR Signal Anzeige
3. LCD Display (Group & Channel; RF & AF Anzeige)
4. Select Taster: wählt zwischen den verschiedenen Display Modi
5. Menü Taster: wählt die Menüebenen aus
6. Sync Taste: verbindet Empfänger und Sender
7. Lautstärke: stellt den Lautstärkepegel ein
8. Antennenanschluss: hier werden die mitgelieferten Antennen befestigt
9. Individueller balancierter XLR-Output
10. 6.3mm Klinken Anschluss
11. Mic/Line Wahlschalter
12. Stromanschluss

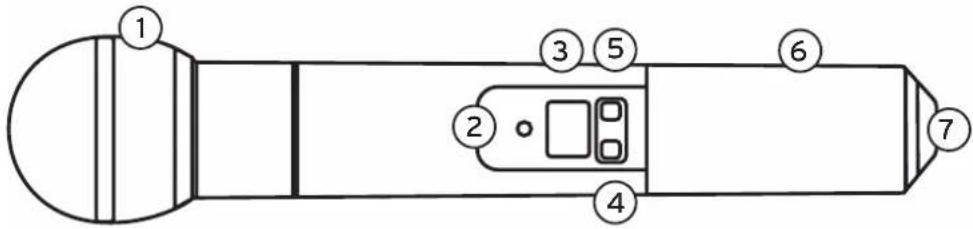

RUF-10 HH Hand-Mikrofon

1 2 3 4 5 6 7

1. Auswechselbarer Mikrofon Kopf
2. Status LED: grün: bereit; orange: mute-on; blinkend: Verbindung wird aufgebaut
3. LCD Display: Gruppen/Kanal Nr.; Batterieanzeige
4. On/Off/Mute: 2 Sekunden drücken um an- bzw. auszuschalten. Kurz drücken für mute an/aus
5. Select: zur manuellen Einstellung des Funk Kanals
6. Batterie-Schutz: drehbar
7. IR Port

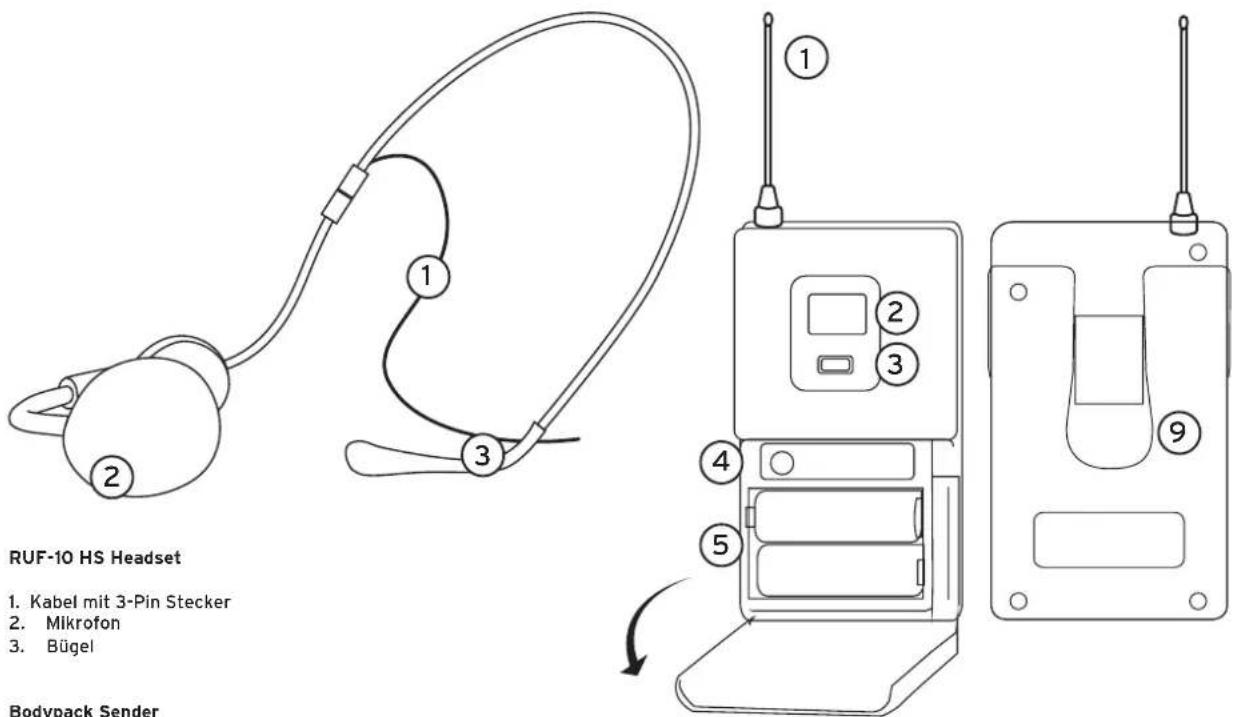

RUF-10 HS Headset 1. Kabel mit 3-Pin Stecker 2. Mikrofon 3. Bügel Bodypack Sender

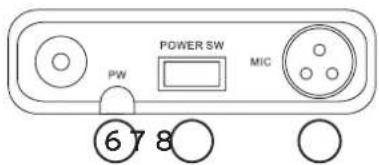

Bodypack Sender

1. Antenne
2. LCD Bildschirm: Gruppen/Kanal Nr.; Batterieanzeige
3. Select: zur manuellen Einstellung des Funk Kanals
4. IR-Port
5. Batterie-Abdeckung
6. Status LED: grün: bereit; orange: mute-on; blinkend: Verbindung wird aufgebaut
7. On/Off/Mute: 2 Sekunden drücken um an- bzw. auszuschalten. Kurz drücken für mute an/aus
8. 3-Pin Mikrofoneingang
9. Gürtel-Clip

RUF-10 HH HS- INBETRIEBNAHME

Inbetriebnahme eines Systems

Befestigen Sie durch Drehen die beiliegenden Antennen am dafür vorgesehenen Empfänger-Anschluss -8-.

Verbinden Sie den Empfänger mit dem Stromkabel.

Schalten Sie das Gerät am Power Schalter -1- ein.

Automatische Frequenzsuche des Empfängers:

1. Schalten Sie den Empfänger ein

2. Drücken Sie einmal Menü -5- und dann Selecet -4-

Der Empfänger sucht nun automatisch nach einem freien Kanal.

Automatische Einstellung des Senders:

Nachdem der Empfänger einen Kanal gefunden hat, stellen Sie bitte den Sender an.

Drehen Sie den Batterie-Deckel -6- des Mikrofons (Bodypack -5-) auf und legen Sie zwei AA-Mignon 1,5 Volt Batterien in das Batteriefach. Achten Sie dabei unbedingt auf die richtige Polung. Lassen Sie das Batteriefach offen, damit die Antenne frei liegt.

1. Schalten Sie das Mikrofon am An/Aus-Schalter -4- (Bodypack -7-) ein. Die Status LED -2- leuchtet grün.
2. Halten Sie den Mikrofon IR Port -7- (Bodypack -4-) in Richtung Empfänger -4-. Drücken Sie dann am Empfänger Sync -6-.
3. Die Status-LED blinkt nun einen Moment orange; wenn die Verbindung hergestellt ist wechselt sie zu grün.
   Schließen Sie das Batteriefach.

Inbetriebnahme mehrerer Systeme:

Wiederholen Sie die aufgeführten Schritte.

Achten Sie darauf, dass nur der aktuell einzurichtende IR Port des Handmikrofons oder Bodypacks frei liegt.

Wenn Sie einen zweiten Empfänger in Betrieb nehmen, lassen Sie den ersten angeschaltet.

Manuelle Empfängerauswahl der Kanäle/Gruppen

Allgemein:

Manuelle Gruppen (vorprogrammierte Frequenzsets) bzw. Kanäle, können hilfreich sein, wenn mehrere Mikrofone justiert bzw. unterschiedliche Systeme eingesetzt werden.

Manuelle Gruppen:

1. Drücken Sie dreimal Menü -5-. Im Display erscheint, Group Select'.
2. Drücken Sie mehrfach Select -4-, bis die gewünschte Gruppennummer angezeigt wird.
3. Wenn die gewünschte Gruppe angezeigt wird, warten Sie entweder 5 Sekunden bis sich das Display ausschaltet oder drücken Sie Sync -6-.

Manuelle Kanäle

1. Drücken Sie dreimal Menü -5-. Im Display erscheint, Channel Select'.
2. Drücken Sie mehrfach Select -4-, bis die gewünschte Kanalnummer angezeigt wird.
3. Wenn der gewünschte Kanal angezeigt wird, warten Sie entweder 5 Sekunden bis sich das Display ausschaltet oder drücken Sie Sync -6-.

Manuelle Senderauswahl der Kanäle/Gruppen

1. Drücken und halten Sie Select -5- (Bodypack -3-). Group/Channel Display blinkt.
2. Um die Gruppen manuell einzustellen, lassen Sie den Select Knopf los während GROUP angezeigt wird. Benutzen Sie den Select Knopf um die gewünschte Gruppe auszuwählen.
3. Um den Kanal manuell einzustellen, lassen Sie den Select Knopf los während CHANNEL angezeigt wird. Benutzen Sie den Select Knopf um den gewünschten Kanal auszuwählen.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Kabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Reglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

TECHNISCHE DATEN

Empfänger

Frequenz: 863 - 865 MHz

Frequenz Stabilität:......10 ppm

Empfindlichkeit: 13 dBuV

Verzerrung: ....<0,1%

Frequenzgang: 50 Hz - 15 kHz

Reichweite:....100 m (ohne bauliche Hindernisse)

Stromversorgung:......DC 12V - 18V

Gehäuse:...... Metall

Sender:

Frequenz: 863 - 865 MHz

Frequenz Stabilität:......10 ppm

Sendeleistung:....<10 mW

Stromversorgung:....3V (2 AA-Batterien)

Reloop Distribution

Global Distribution GmbH, Schuckertstrasse 28, 48153 Münster / Germany

Fax: [phone], www.reloop.com

Technische Änderungen vorbehalten!

Alle Abbildungen ähnlich!

Keine Haftung für Druckfehler!
