Caractéristiques	Détails
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif
Portée de détection	Jusqu'à 12 mètres
Angle de détection	110 degrés
Alimentation	230 V AC
Utilisation recommandée	Intérieur et extérieur
Installation	Montage mural ou plafond
Température de fonctionnement	-20°C à +40°C
Maintenance	Nettoyage régulier de l'objectif
Normes de sécurité	Conforme aux normes CE
Informations supplémentaires	Idéal pour la détection de mouvements dans les zones sensibles

FOIRE AUX QUESTIONS - TRE500 HAGER

Comment installer le détecteur de mouvements HAGER TRE500 ?

Pour installer le détecteur HAGER TRE500, fixez l'appareil à une hauteur de 2 à 3 mètres, orienté vers la zone à surveiller. Utilisez les vis fournies et assurez-vous que le détecteur est bien fixé et stable.

Quels sont les réglages disponibles sur le HAGER TRE500 ?

Le HAGER TRE500 dispose de réglages pour la sensibilité, le temps d'activation, et la portée du détecteur. Vous pouvez ajuster ces paramètres à l'aide des boutons situés sur l'appareil.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Vérifiez que le détecteur est bien alimenté et que les réglages de sensibilité ne sont pas trop bas. Assurez-vous également qu'il n'y a pas d'obstacles devant le capteur qui pourraient bloquer son champ de détection.

Le HAGER TRE500 fonctionne-t-il à l'extérieur ?

Oui, le HAGER TRE500 est conçu pour une utilisation en extérieur, mais assurez-vous qu'il est installé dans un endroit protégé des intempéries pour garantir un fonctionnement optimal.

Comment remplacer la batterie du HAGER TRE500 ?

Le HAGER TRE500 est alimenté par le courant électrique, donc il n'y a pas de batterie à remplacer. Assurez-vous simplement que l'alimentation est correcte et fonctionnelle.

Que faire si le détecteur s'active de manière intempestive ?

Si le détecteur s'active sans raison apparente, vérifiez la sensibilité et réduisez-la si nécessaire. Assurez-vous également qu'il n'y a pas de sources de chaleur ou de mouvements tels que des animaux ou des objets en mouvement dans son champ de détection.

Le HAGER TRE500 est-il compatible avec d'autres systèmes de sécurité ?

Oui, le HAGER TRE500 peut être intégré à d'autres systèmes de sécurité, mais vérifiez la compatibilité avec le système spécifique que vous utilisez avant l'installation.

Comment nettoyer le HAGER TRE500 ?

Pour nettoyer le détecteur HAGER TRE500, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou de l'eau qui pourraient endommager l'appareil.

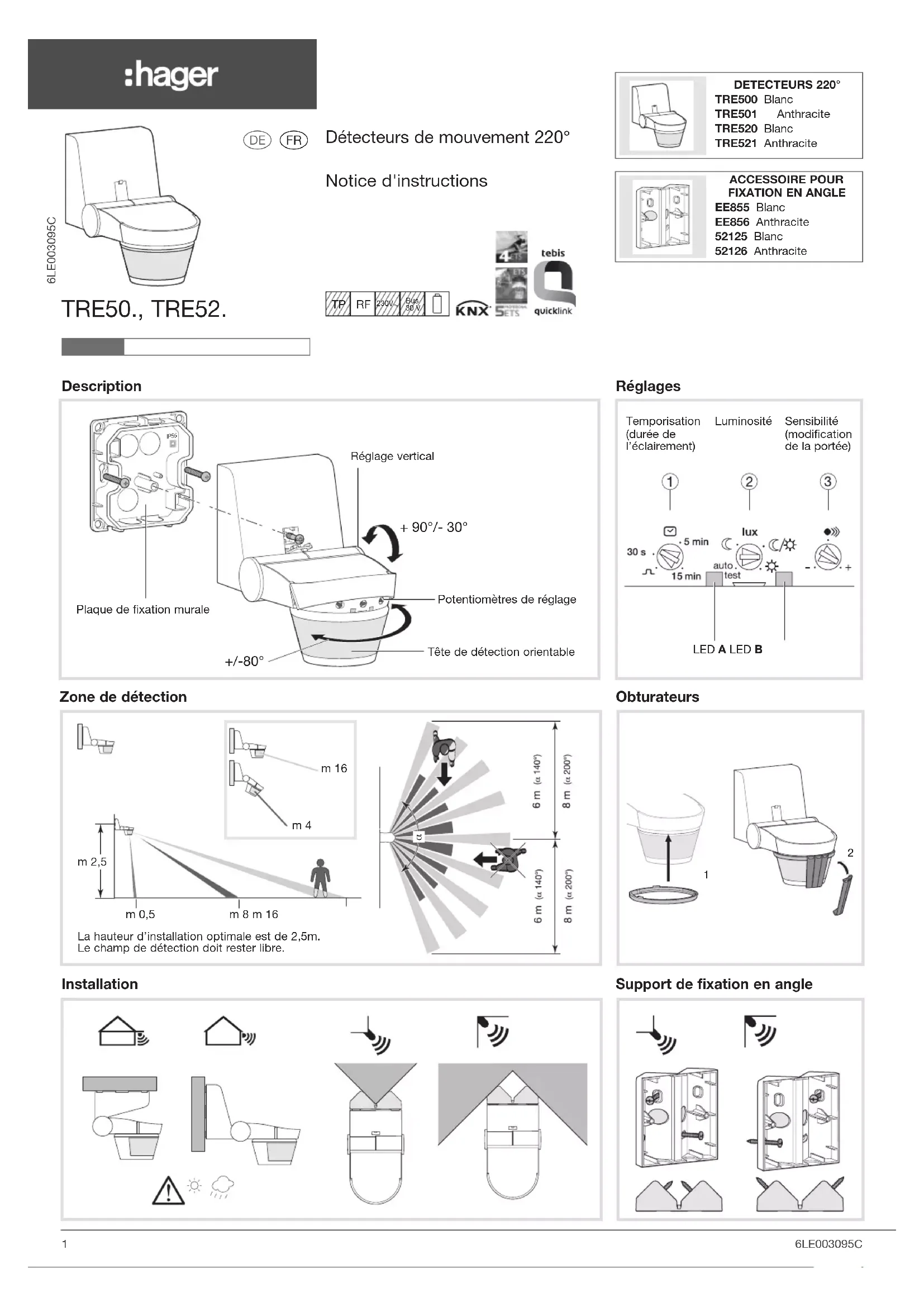

MODE D'EMPLOI TRE500 HAGER

Detecteurs de mouvement 220^
Notice d'instructions

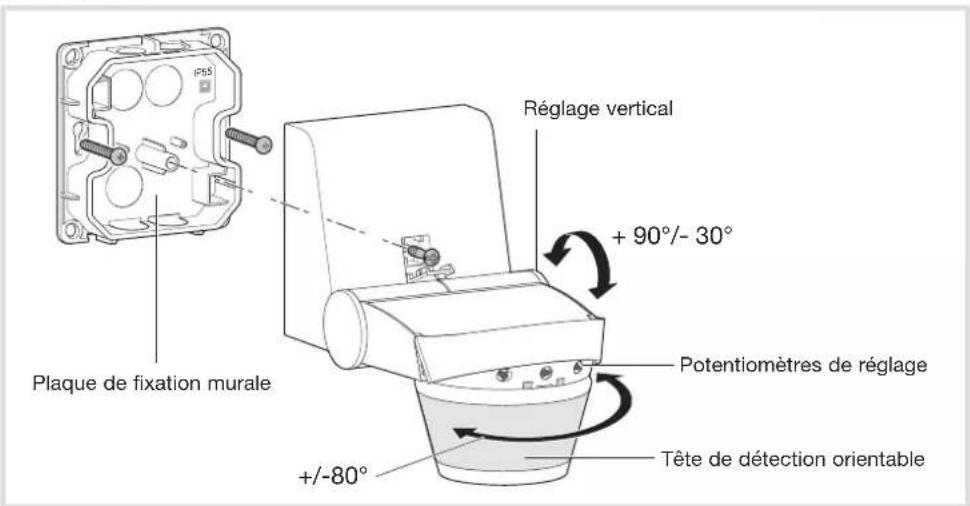

Description

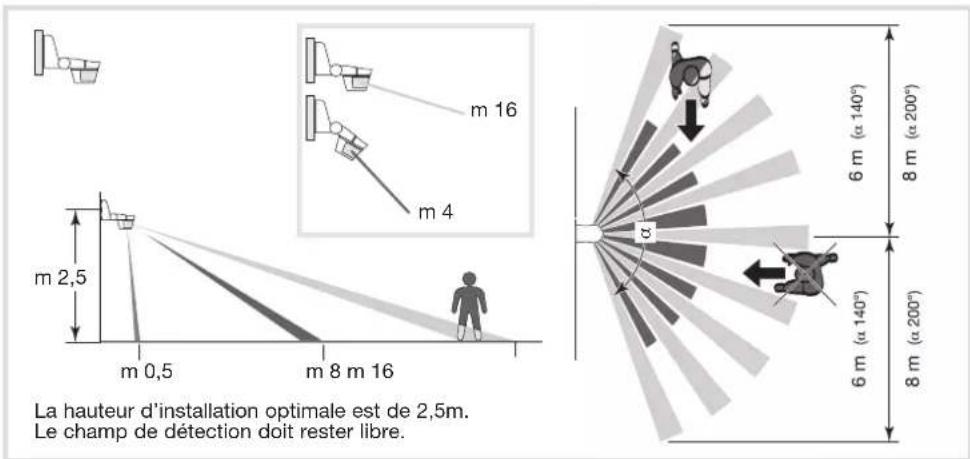

Zone de détention

Installation

DETECTEURS 220^
TRE500 Blanc
TRE501 Anthracite
TRE520 Blanc
TRE521 Anthracite

ACCESSIONE POUR
FIXATION EN ANGLE
EE855 Blanc
EE856 Anthracite
52125 Blanc
52126 Anthracite

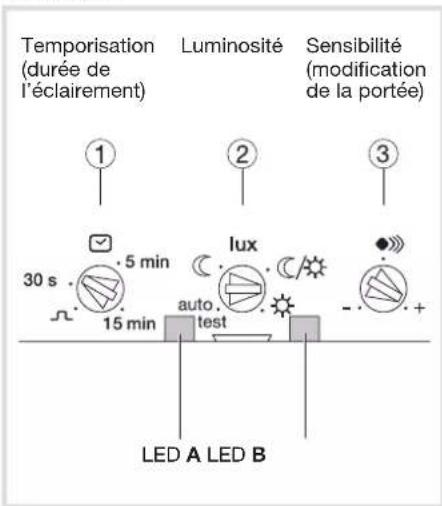

Réglages

Obturateurs

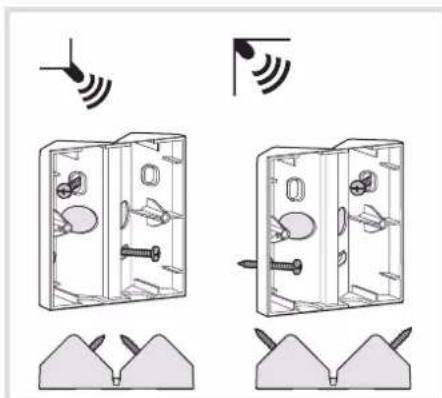

Support de fixation en angle

Attention:

Appareil à installer uniquement par un installateur electricien selon les normes d'installation en vigueur dans le pays.

Présentation du produit et princi-pes de fonctionnement

Ce détector permut la commande à distance d'un ou plusieurs récepteurs pendant une durée définie lorsqu'un mouvement est détecté dans sa zone de surveillance.
Ce produit peut être utilisé dans deux types de configuration : un détector commande le(s) récepteur(s) ; plusieurs émetteurs commandent le(s) récepteur(s).

Fonctionnement

Le(s) récepteur(s) est (sont) commande(s) dés lors que le niveau de luminosité défini par le potentiamètre ② est jugé insuffisant et qu'un mouvement est détecté. Àpres chaque détéction, la temporisation est reliée.

Si lors de la configuration la LED A clignote rapidement, la position du potentiomètre (1) n'est pas compatible avec la fonction sélectionnée.

Si en début de configuration la LED B clignote rapidement ou si rien ne se passé, vérifier que les piles sont correctement installées, les changer si nécessaire. Il est conseilé de procéder à un retour usine sur les produits avant de refaire la configuration.

Retour Usine

Appuyer et maintainir le pouvoir cg jusqu'au clignotement de la LED cfg (>10s) puis relachier.

La fin du return usine est signalée par l'extinction de la LEDcfg.

Cette opération provoque l'effacement complet de la configuration du produit,quel que soit le mode de configuration.

Après un return usine, attendre 15s avant de proceder à une configuration.

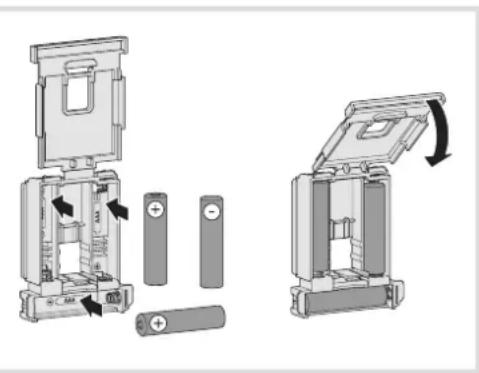

Mise en place des piles Bouton @fg

Ces détecteurs peuvent être configurés de 3 façones :

quicklink: configuration sans outil (à l'aide des boutons poussoirs et LEDs des produits), voir notice 6T7952 livre avec le produit.
TX100/B V2.5.1 ou supérieure : descriptif des fonctions du produit disponible chez le constructeur.
- ETS3 ou> via TR131: base de données et descrip
criptif du logiciel d'application disponibles chez le
constructeur.

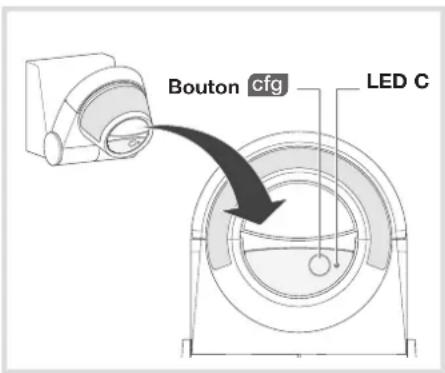

Configuration par TX100 ou ETS

Mettez le produit en mode configuration par un appui sur le bouton cgs lors de la phase d'apprentissage par le TX100 ou pour l'adressage avec le TR131 en ETS.

Pour changer de mode de configuration, il faut obligatoirement faire un return usine du produit.

Action Réglages Potentiomètre
Utiliser les réglages Auto (usine) pour allumer automatiquement la lumière durant un temps défini. Uniquement disponible lorsque la temporisation est réalisée sur le détector.	Réglages Auto Mettre le potentiametre Lux sur "auto test". Les réglages sont prédéfinis : Lux = C, (fonctionnement nocturne uniquement) temps = 3 min, sensibilité = max.	lux C/C auto test
Allumer automatiquement la lumière durant un temps défini. Uniquement disponible lorsque la temporisation est réalisée sur le détector.	Réglages installerateur	30 s . 5 min C C/C auto test
		15 min test
Tester et vérifier la zone de détention.	Mode test Déplacer le potentiametre ② jusqu'à "auto test".	lux C C/C auto test
		15 min test
Ajuster la sensibilité.	Permet de régler la portée pour éviter les perturbations.	◆ - +

Test et validation de la zone de détction

Mettre le potentiometre ② en mode Test. Le mode Test est disponible pour une durée de 3 minutes et ne tient pas compte de la luminosité. Chaque mouvement détecté

enclenché la LED A pendant 2 secondes.
Le recepteur associé est commandé.

Après 3 minutes sans détéction, le produit revient dans le mode Auto.

Limitation de la zone de détction :
Voupez limiter la zone de détction à l'aide des obturateurs fournis ou en inclinant la tete.

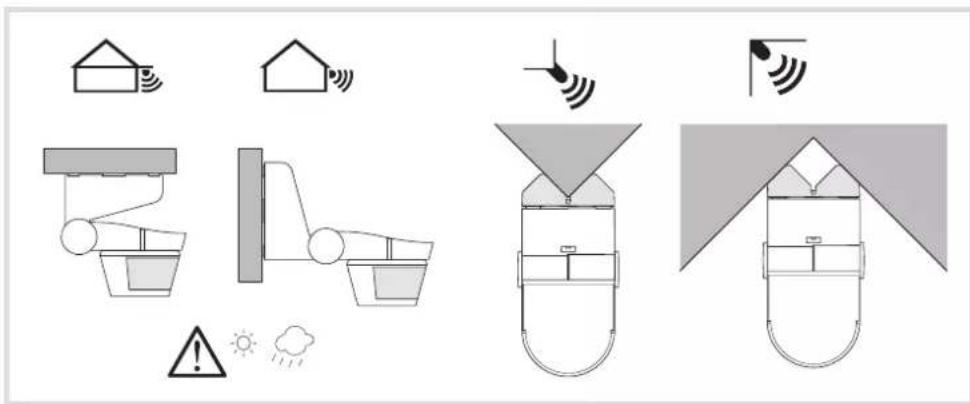

Montage

En saillie ou au plafond :

• Fixer la plaque murale a l'aide des vis fournies.
• Clipser le détecteur sur la plaque murale
• Visser pour fermer.

Pour un montage en angle, la plaque de fixation murale se fixe entre l'accessoire et le détecteur.

Précautions de mise en œuvre

Afin d'obtenir des conditions optimales de détction, il est susceptable de respecter les préconisations suivantes:

• Le détector est sensible aux rayons du soleil et aux intempéries, il faut évierer de l'exposer directement aux rayons du soleil ou à la pluie.
• Il est préférible de respecter une distance de 1m entre la source lumineuse et le détector et de ne pas exposer le détector directement à la source lumineuse.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets menagers, L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillagez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou a se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consuluter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe et en Suisse

Par la presente Hager Controls declare que l'apparil TRE50., TRE52. est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/UE.

La déclaration CE peut être consultée sur le site: www.hager.com

Présentation du Kit TRE700 / 720

Le détector et le récepteur sont préconfigurés pour fonctionner ensemble.

Seuls les réglages de temporisation, de luminosité et de zones de détction sont à effectuer.

(Se reporter à la notice du détecteur).

Il est possible d'ajouter des produits pour compléter cette installation.

Les différences configurations possibles

Lors de l'association d'un détecteur avec un récepteur, deux 2 fonctions sont accessibles suivant la position du potentiamètre :

• on off (LED rouge/vert) ou minuterie RED rouge clignotant) suivant les cas

-Effacement (Déteinte)

Le récepteur ne proposera que la fonction définie par le potentiametre.

Lors d'un retour usine de l'un des produits, ils ne seront plus préconfigurations. Il sera nécessaire de les configurer à nouveau.		Réglage de temporisation sur le détecteur	Réglage de temporisation sur le récepteur
		30 s 5 min15 min	30 s 5 min15 min
	Kit TRE700 Préconfigéré (fonction ON/OFF interrupteur)		1. Prologue à l'effacement de la fonction préconfigurée si utilisation du kit TRE700 (cf notice configuration)
	1 détecteur TRE5..+1 récepteur	Configuration conseillée:1. Positionner le potentiametre sur une valeur différente de ∫2. Configurer la fonction ON/OFF interrupteur (cf notice de configuration)	2. Positionner le potentiametre sur ∫3. Configurer la fonction "minuterie" ∫(cf notice de configuration)
	Kit TRE700+1 ou plusieurs autres récepteurs	Pour une temporisation identique sur chaque récepteur:1. Positionner le potentiametre sur une valeur différente de ∫2. Configurer la fonction ON/OFF interrupteur (cf notice de configuration) sur les autres récepteurs	Pour une temporisation différente sur chacun des récepteurs:1. Prologue à l'effacement de la fonction préconfigurée si utilisation du kit TRE700 (cf notice configuration)2. Positionner le potentiametre sur ∫3. Configurer la fonction "minuterie" ∫(cf notice de configuration) sur chacun des récepteurs
	1 détecteur TRE5..+plusieurs récepteurs	1. Positionner le potentiametre sur une valeur différente de ∫2. Configurer la fonction ON/OFF interrupteur (cf notice de configuration) sur chacun des récepteurs
	Plusieurs détecteurs TRE700-TRE5...+1 ou plusieurs récepteurs	Déconseilé (conflict de temporisations)	1. Prologue à l'effacement de la fonction préconfigurée si utilisation du kit TRE700 (cf notice configuration)2. Positionner le potentiametre sur ∫3 sur les deux déconteurs.3. Configurer la fonction "minuterie" ∫(cf notice de configuration) sur chacun des récepteurs
	Kit TRE700 / 720 ou1 détecteur TRE5..+1 ou plusieurs émetteurs autres que déducteurs +1 ou plusieurs récepteurs	Fonction minuterie non utilisée sur le ou les autres émetteurs :1. Positionner le potentiametre sur une valeur différente de ∫2. Configurer le ou les autres émetteurs (cf notice de configuration) avec une fonction autre que minuterie	Fonction minuterie utilisée sur le ou les autres émetteurs:1. Prologue à l'effacement de la fonction préconfigurée si utilisation du kit TRE700 (cf notice configuration)2. Positionner le potentiametre sur ∫3. Configurer la fonction "minuterie" ∫(cf notice de configuration) sur chacun des récepteurs pour chacun des émetteurs concernés

Remarque: lors de la configuration, l'etape 2 de la notice de configuration n'a pas lieu d'être avec un détecteur.

QUE FAIRE SI...

PROBLÈME	CAUSES	REMÉDES
Enclenchement intempestif de la lampe.	- Activité permanente de sources de chaleur dans la zone de détec-tion (arbres, buissons agités par le vent ou présence de chats, chiens dans la zone de détction).- Le détector est place au dessus d'une grille d'áération.	- Limiter la portée du détector en modifier son inclinaison ou par clipsgasse des lamelles d'occultation sur l'optique ou réduire la sen-sibilité à l'aide du bouton de réglage.- Modifier l'emplacement du détector.
La portée du détector est trop faible.	- La hauteur d'installation du détector n'est pas optimale (trop haut ou trop bas).- Terrain en pente.	- Modifier la hauteur d'installation (2,5 mètres est optimal).- Modifier l'inclinaison du détector.
Pas de détction à l'approche d'un vehicule ou d'une personne.	- Le moteur du vehicule n'est pas encore chaud (faible rayonnement dechaleur).- Les personnes se déplacent directement vers le détector.- Le détector ne dispose plus de suffisamment d'énergie.	- Installer le détector de manière à ce que la zone de détction soit franchie transversalement.- Changer les piles.- Installer le détector de manière à ce que la cellule solaire soit exposée au soleil.

\section*{Caracteristiques électriques}

Alimentation:

-TRE50.,TRE52. 3× 1,5V AAA

\section*{Caracteristiques fonctionnelles}

Dimensions (L x l x h) : 153 x 91 x 130 mm

Seuil de luminosité : 5 - > 1000 Lux

Temporisation : 30 s - > 15 min

Sensibilité : min. 20%, max. 100%

Limitation de la zone de détction : obturateurs

sécables fournis

Fréquence d'émission: 868-868.6 MHz

Puisance maximale d'émission: 25mW

Categore de reception : 2

Accessoires de fixation : support d'angle (vendu séparément) EE855/52125, EE856/52126

Environnement

T° de fonctionnement : -20 °C -> +55 °C

T° stockage: -20°C -> +60°C

IK:04

Indices de protection : IP55

Résistance au feu: 750^

:hager

TRE50., TRE52.
