MODE D'EMPLOI S2A36F ALPINE

Veuillez dire avant d'utiliser cet apparéil.

• MANUAL DE OPERACION

Points à respecter pour uneutilisation en toute sécurité

Lisez attentivement ce manuel avant d'utiliser les composants du système. Il contient des instructions sur la manière d'utiliser ce produit en toute sécurité et de manière efficace. Alpine ne peut être tenue pour responsable des problèmes resultant du non respect des instructions générées dans ce manuel.

AVERTISSEMENT

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entrainer de graves blessures, voir la mort.

N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DETOURNER VOTRE ATTENTION DE LA CONDUITE DU VEHICULE.

Les fonctions requérant une attention prolongée ne doivent être exploitées qu'à l'arrêt complèt du vehicule.
Toujours arrêté le vehicule à un endroit sur avant d'activer ces fonctions. Il y a risque de provoquer un accident.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE ÀPOUVOIR ENTENDRE LES BRUITS EXTERIEURSPENDANT LA CONDUITE.

Des niveaux de volume excessifs qui couvrent les sirènes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L'INTÉRIEUR DU VÉHICULE PEUT ÉGÀLEMENT AVOIR DES EFFETS IRRéVERSIBLES SUR VÔTURE AUDITION.

NE PAS DÉSASSEMBLER NI MODIFIER L'APPAREIL.

Il y a risque d'accident, d'incendie ou de chic électrique.

UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES DE 12 V.

Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.

UTILISER DES FUSIBLES DE L'AMPÉRAGE APPROPRIÉ.

Il y a risque d'incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D'AIR NI LES PANNEAUX DU RADIATEUR.

Une surchauffe interne peut se produit et provoquer un incendie.

EFFECTUER CORRECTEMENT LES CONNEXIONS.

Il y a risque de blessures ou de dommages à l'appareil.

A UTILISER UNIQUEMENT SUR DES VOITURES À MASSE NÉGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en est pas certain.) Il y a risque d'incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA BORNE NÉGATIVE DE LA BATTERIE.

Il y a risque de chocoléctrique ou de blessure par courts-circuits.

NE PAS COINCER LES CABLES AVEC DES OBJECTS VOISINS.

Positionner les cables conformément au manuel de manière à évier toute obstruction en cours de conduite. Les cables qui obstruient ou dépassent à des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s'avérer extrémement dangereux.

NE PAS DENUDER LES CABLES ELECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un autre apparéil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de chocolélectrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS DU FORAGE DES TROUS.

Lors du forage de trough dans le chassis en vue de l'installation, veiller à ne pas ENTER en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entrainer un incendie.

NE PAS UTILISER DES ÉCROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES CONNXIONS DE MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du vehicule et causer un incendie, etc.

GARDER LES PETITS OBJECTS COMME LES PILES HORS DE PORTÉE DES ENFANTS.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

ATTENTION

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entrainer des blessures ou des dommages matériels.

INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLÉME.

Le non-respect de cette précaution peut entrainer des blessures ou endommager l'appareil. Retourner l'appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

FAIRE INSTALLER LE CÂBLAGE ET L'APPAREIL PAR DES EXPERTS.

Le câblage et l'installation de cet apparéil requiert des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procédér à l'installation de cet apparéil par le distributeur qui vous l'a vendu.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres composants que les composants spécifiés peut cause des dommages internes à cet apparéil ou son installation risque de ne pas été effectue correctement. Les pieces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l' apparéil.

FAIRE CHEMINER LE CÁBLAGE DE MANIÈRE À NE PAS LE COINCER CONTRE UNE ARÊTE METALLIQUE.

Faire cheminer les cables à l'écart des pieces mobiles ( comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les cables. Si un cable passée dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du cable ne soit endommagée par le rebord métallique de l'orifice.

NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU POUSSIÈREUX.

Eviter d'insteller l'appareil à des endroits soumis à une force humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

SERVICE APRÈS-VENTE

AVIS IMPORTANT

Cet amplificateur a ete teste et est conforme aux limits des dispositifs informatiques de categorie B, conformement aux reglements du FCC, section 15, sous-section J. Ce materiel produit et utilise des haute frquesences radio et doit etre instalé et utilise conformement aux directives du fabricant.

NUMéro DE SÉRIE :

DATE D'INSTALLATION :

INSTALLATEUR :

LIEU D'ACHAT :

IMPORTANT

Enregistrer le numero de série de l'appareil dans l'espace prévu ici et le conserver en permanence. La plaque de numero de série est située à l'arrière de l'appareil.

Pour les clients européens

Pour plus de détails sur la garantie, consulter votre revendeur.

Pour les clients d'autres pays

AVIS IMPORTANT

Pour les clients qui achèteraient ce produit dans des pays autres que les États Unis d'Amérique et du Canada et dont cette notice est comprise dans le carton, prière de contacter vous revendeur pour plus d'informations concernant la garantie.

ACCESSIONS

• Vis auto-taraudées. 4
• Clé hexagonale. 1

INSTALLATION

En raison de la sortie haute puissance du S2-A36F/ S2-A55V, une forte chaleur est generée pendant le fonctionnement de l'amplificateur. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une bonne ventilation, tel que le coffre. Pour ce qui concerne les différentes positions d'installation, contacter un concessionnaire Alpine.

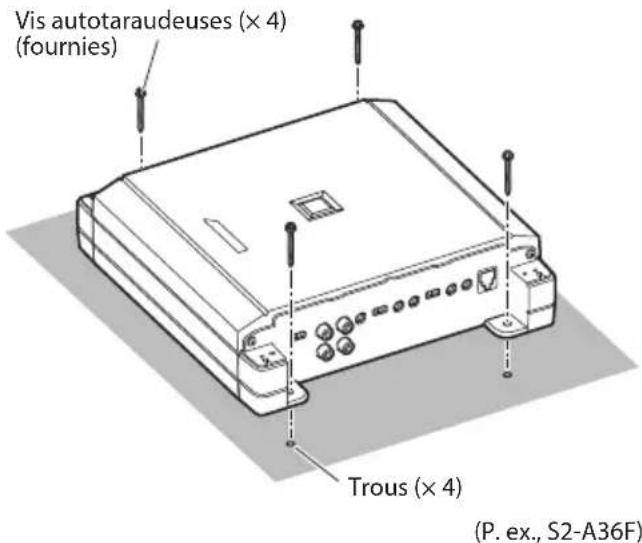

1. Appposer l'amplificateur contre la surface d'installation pour marquer les repères des quatre vis.
2. Vérifier qu'il n'y a pas d'objets derrière la surface pouvant etre abimés lors du perçage des trous.
3. Percer les trouss pour les vis.
4. Positionner le S2-A36F/S2-A55V sur les trou des vis et fixer avec les quatre vis autotaraudeuses.

FIXATION DES CACHE-BORNES

Fixez les cache-bornes (fournis) après avoir vérifié que les raccordements ont ete rectemment effectués et que l'appareil fonctionne correctement.

La fixation des cache-bornes améliore l'aspect de l'appareil.

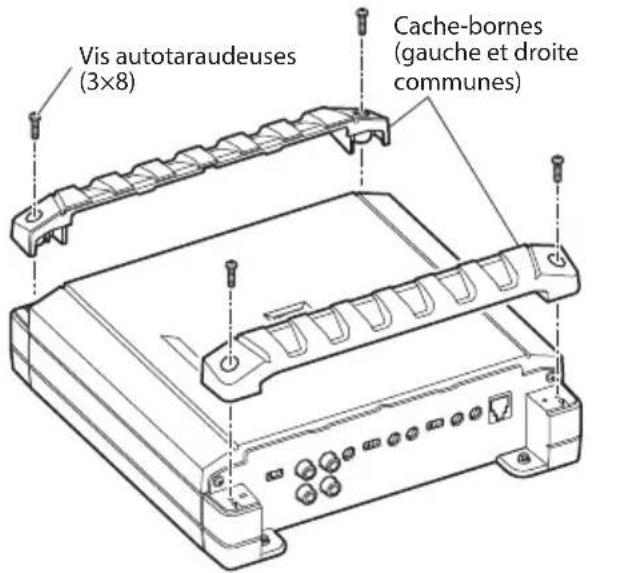

Comment fixer les cache-bornes :

Fixez les cache-bornes gauche et droit à l'aide des vis autotaraudeuses (3× 8) fournies, comme indiquedans le schema ci-dessous.

(P.ex.,S2-A36F)

ATTENTION

Ne transportez pas et ne souveze pas l'unité par les cache-bornes.

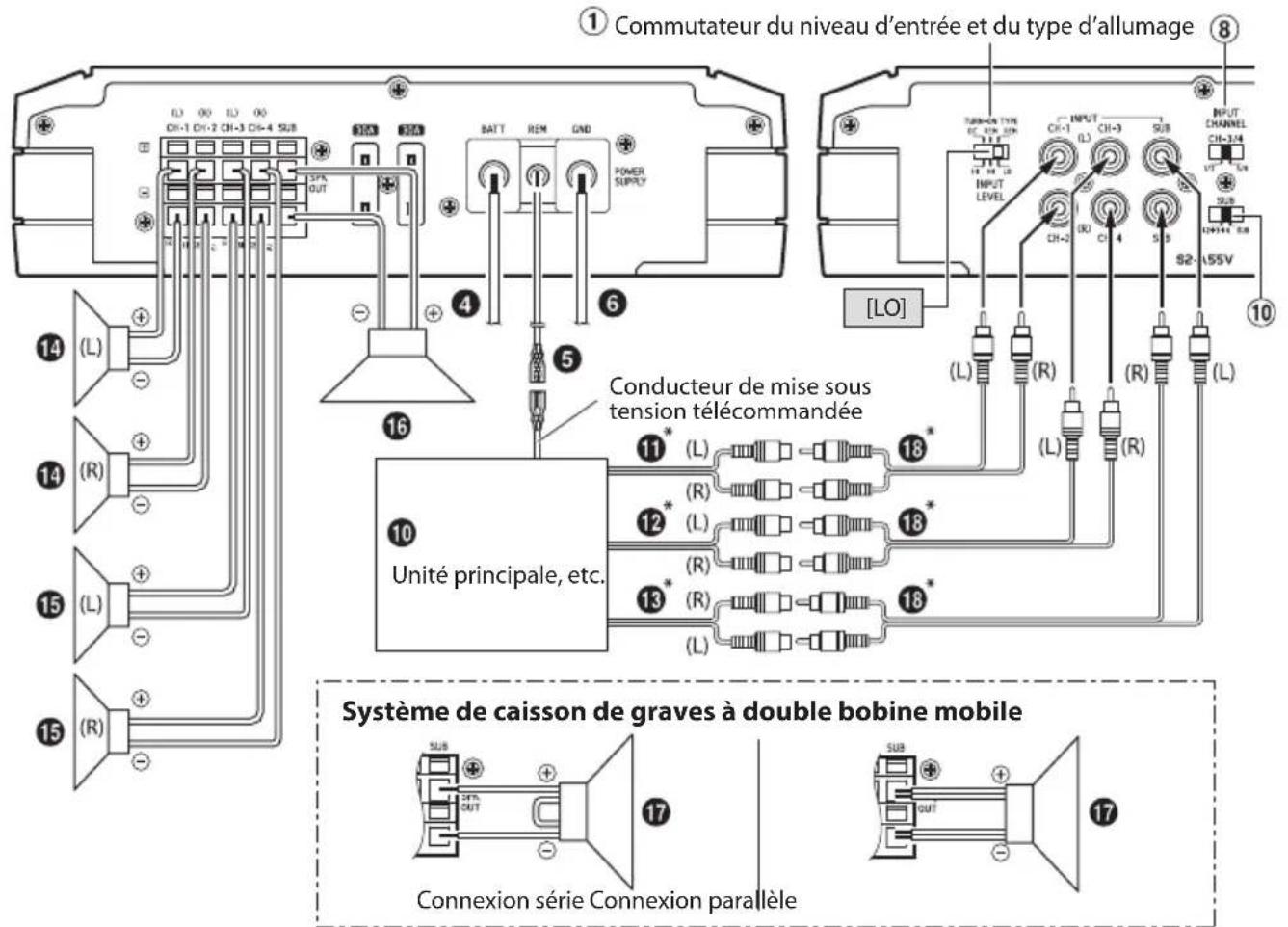

CONNEXIONS

Avant d'effectuer les connexions, vérifier que tous les composants audio sont hors tension.

S2-A36F

S2-A55V

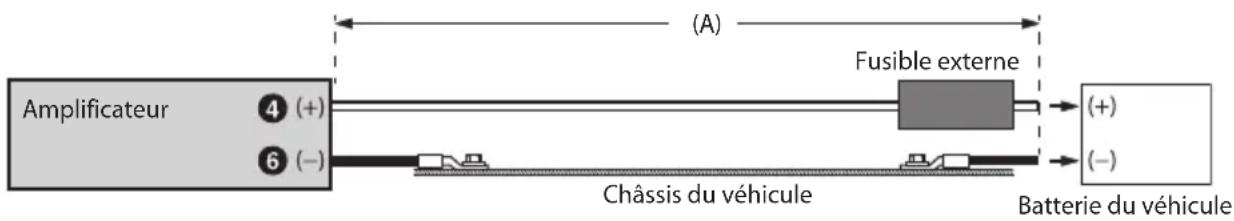

1 Pour plus d'informations sur la taille des cables à utiliser, reportez-vous aux rubriques « Précautions concernant le raccordement des cables d'alimentation » et « Précautions concernant les cables d'alimentation » (page 17), et utilisez la taille de cable spécifique.
2 Veillez à ajouter un fusible externe (P. ex., un boitier à fusibles ou un disjoncteur) au conducteur de la batterie aussi presque possible de la borne positive (+) de la batterie. Ajoutez un fusible externe de même capacité, ou d'une capacitéégèrement supérieure à la somme totale des capacités du fusible de l'amplificateur. Pour plus d'informations sur la capacité du fusible de cet appariel, reportez-vous à la rubrique « Conducteur de la batterie (4) » (page 6).
3 Connectez tous les équipements au même point de mise à la terre en veillant à maintainir le fil aussi court que possible.
4 Pour fixer correctement le fil de terre, utilisez une vis déjà installée.

Pour éviter que des bruits extérieurs interférént avec le système audio

• Installez l'appareil et acheminez les cables à au moins 10 cm (4") de distance du faisceau de cables du vehicule.
• Eloignez les cables d'alimentation de la batterie le plus possible des autres cables.
• Raccordez bien le fil de terre à un point métallique apparent (enlevez la couche de peinture ou de graisse si nécessaire) du chassis du vehicule.
• Si vous rajoutez un filtré antiparasites en option, raccordez-le le plus loin possible de l'appareil. Contactez-vous revendeur Alpine pour plus de détails sur les divers filtres antiparasites disponibles.
• Consultez Your revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.

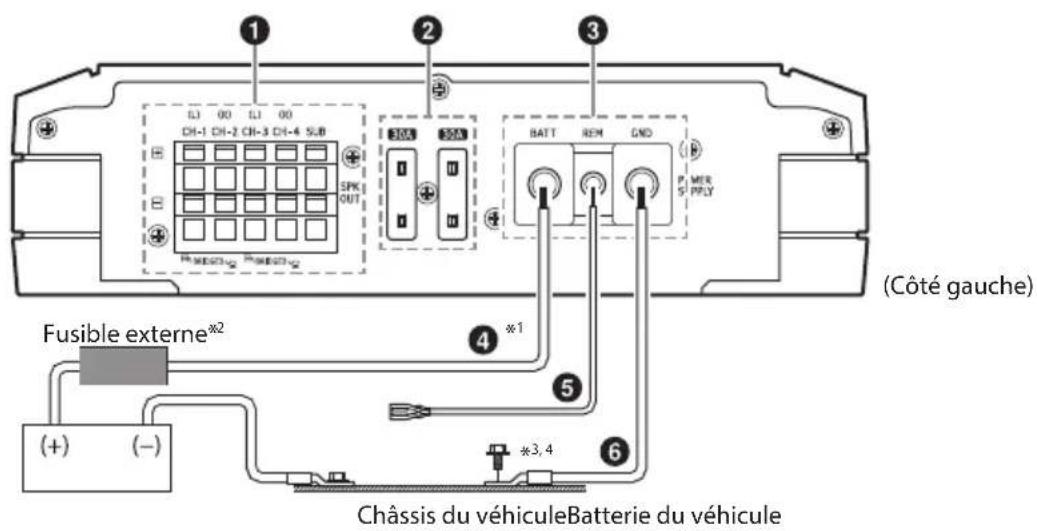

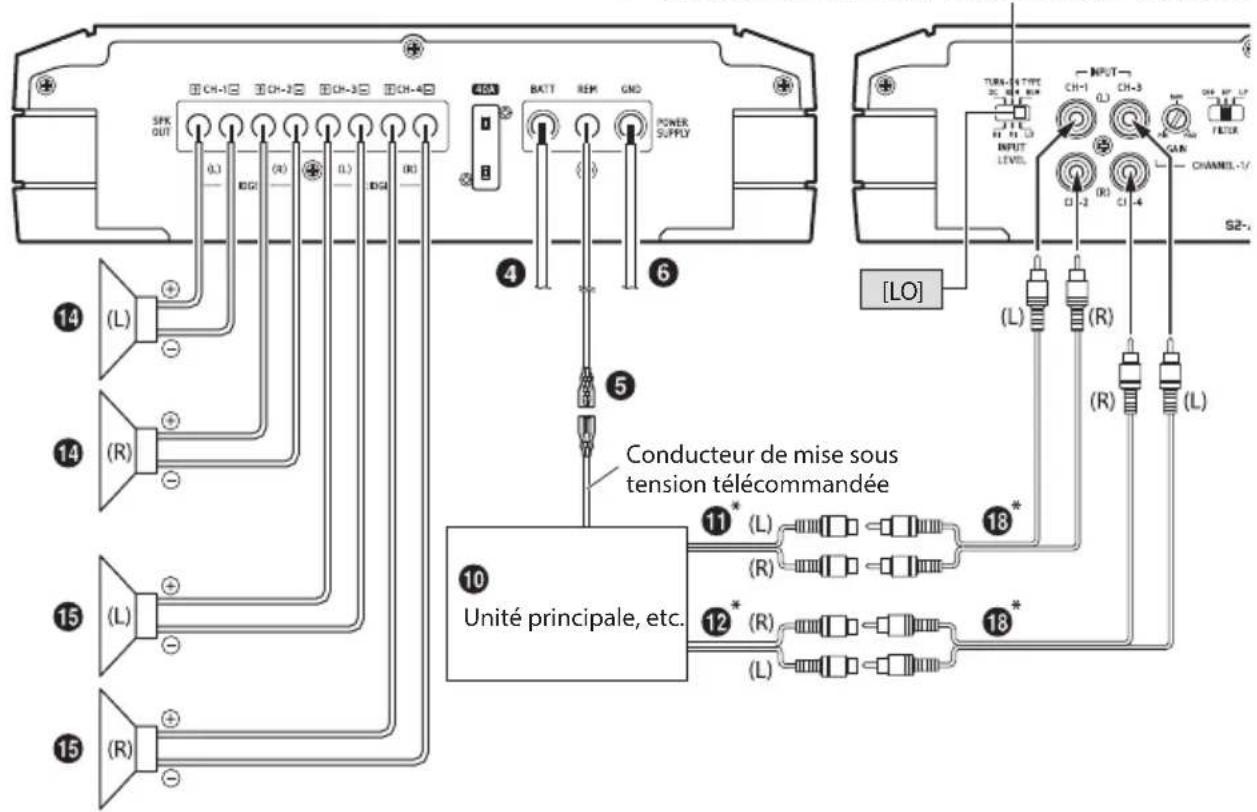

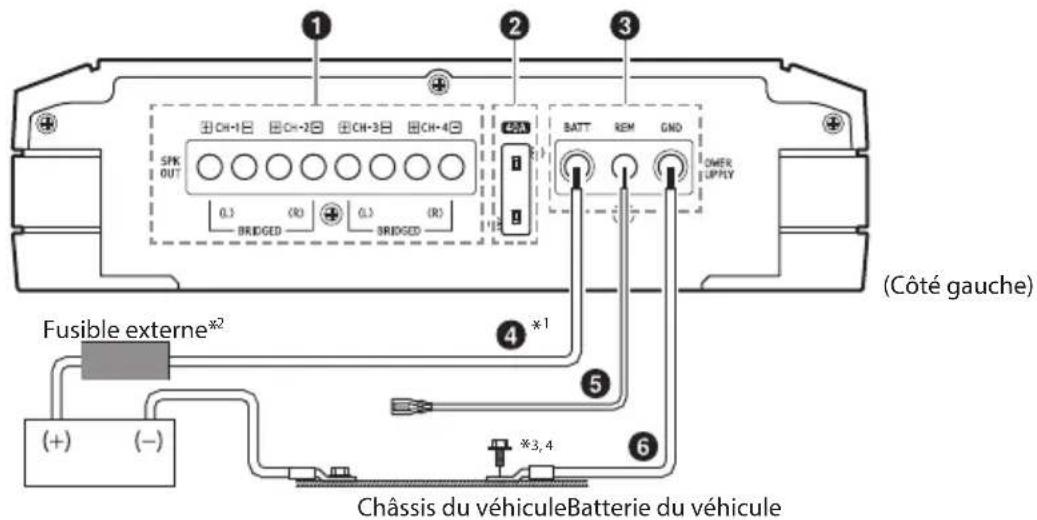

1 Bornes de sortie du haut-parleur

Raccordez le fil de sortie du haut-parleur (+) / (-) à l'aide de la vis à tête hexagonale des bornes de sortie du haut-parleur (1

• Pour plus d'informations sur la méthode de raccordement, reportez-vous à la section « Précautions avec les connexions des fil conducteurs » (page 7).

Veillez à effectuer correctement les raccordements aux bornes de sortie correspondantes et à respecter les polarités par rapport aux autres haut-parleurs du système. Raccordez la borne de sortie positive à la borne positive du haut-parleur, et la borne négative à la borne négative.

A propos de l'entrée/sortie du caisson de graves

L'entrée est stéreo, mais la sortie est monaurale.
- Il peut être souhaitable d'inverser la polarité du caisson de graves (permuter les branchements positif et négatif du caisson de graves) pour optimiser les performances des graves.

REMARQUE:

• Ne raccordez pas la borne négative du haut-parleur (-) au chassin du vehicule.

Fusible

S2-A36F. 40 A

S2-A55V. 30 A×2

UTILISER DES FUSIBLES DE L'AMPÉRAGE APPROPRIÉ.

Il y a risque d'incendie ou de décharge électrique.

Borne d'alimentation electrique

Raccordez le conducteur de la batterie (4) le conducteur de mise sous tension telécommandée (5) et le conducteur de mise à la terre (6) l'aide de la vis à tête hexagonale de la borne d'alimentation electrique (8)

• Pour plus d'informations sur la méthode de raccordement, reportez-vous à la section « Précautions avec les connexions des fils conducteurs » (page 7).

Conducteur de la batterie (vendu séparation)

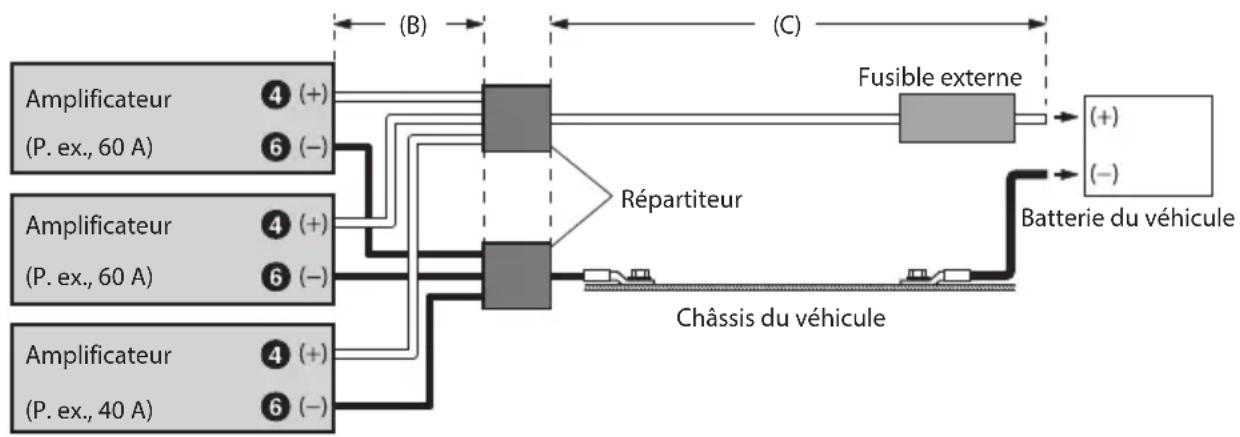

Veillez à ajouter un fusible externe (P. ex., un boitier à fusibles ou un disjoncteur) au conducteur de la batterie aussi après que possible de la borne positive (+) de la batterie. Ce fusible protégera le système électrique de votre vehicule en cas de court-circuit. Voir ci-dessous pour utiliser la valeur de fusible appropriée:

S2-A36F.. .Fusible de 40 A

S2-A55V..Fusible de 60 A

• Pour plus d'informations sur la taille des cables à utiliser, reportez-vous aux rubriques « Précautions concernant le raccordement des cables d'alimentation » et « Précautions concernant les cables d'alimentation » (page 17), et utilisez la taille de cable spécifique.

Conducteur de mise sous tension telecommandee (vendu séparation)

Raccordez ce fil au conducteur de mise sous tension telécommandée (déclencheur positif, (+) 12 V seulement) de votre unité principale. Si le conducteur de mise sous tension telécommandée n'est pas disponible, voir la section « LISTE DE VERIFICATION DES CONNXIONS » à la page 8 pour connaître les méthodes alternatives.

• Lorsque vous raccordez les conducteurs de sortie de haut-parleur de l'unité principale à cet apparéil, notamment à l'aide d'un cable de conversion Haut-parleur-RCA (vendu séparément), il n'est pas nécessaire que vous raccordiez le conducteur de mise sous tension à distance permettant d'activer la fonction « RÉVEIL AUTOMATIQUE » de cet apparéil. Il est néanmoins possible que la fonction « RÉVEIL AUTOMATIQUE » ne soit disponible en fonction de la source du signal. Connecter alors le conducteur de mise sous tension télécommandée à un cordon d'alimentation entrant (alimentation des accessoires) en position ACC.

Conducteur de mise à la terre (venduseparéement)

Connector ce conducteur sur un endroit propre et métallique du chassis du vehicule. Vérifier la mise à la terre en contrôle le passage de courant continu entre ce point et la borne négative (-) de la batterie du vehicule. Mettez à la terre tous les composants audio au même point sur le chassis afin d'éviter les boucles de terre en veillant à maintainir le fil aussi court que possible.

• Pour plus d'informations sur la taille des cables à utiliser, reportez-vous aux rubriques « Précautions concernant le raccordement des cables d'alimentation » et « Précautions concernant les cables d'alimentation » (page 17), et utilisez la taille de cable spécifique.

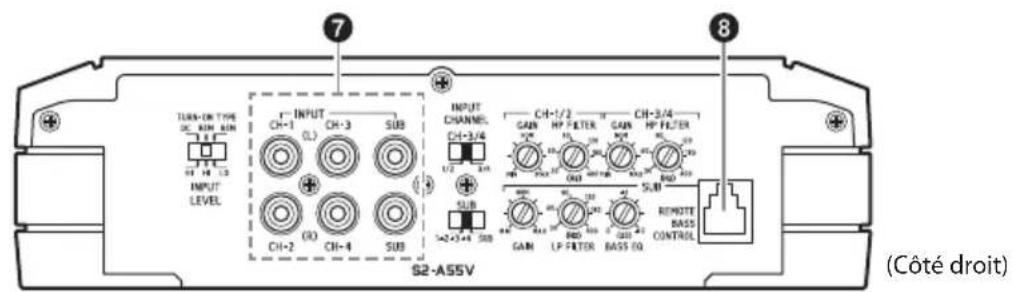

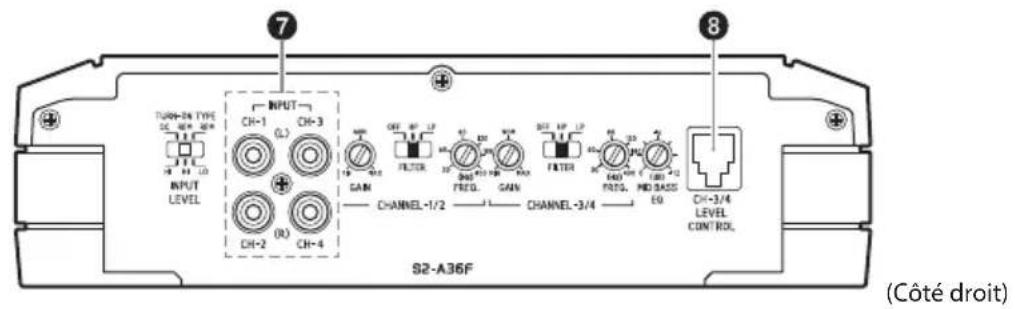

7 Prises d'entrée RCA

Connectez ces prises aux conducteurs de sortie de ligne de l'unité principale en utilisant des cables de rallonge RCA ou des cables de conversion Haut-parleur-RCA (vendus séparément). Vérifier que les connexions de canal sont correctes: gauche/vers la gauche et droite/vers la droite.

Unité de commande des graves à distance (en option)

Raccordez l'unité de commande des graves à distance RUX-KNOB.2 (vendue séparation) pour régler à distance le niveau de sortie. Cette opération ne remplace pas le réglage du niveau de gain entre l'amplificateur et l'unité principale.

Précautions avec les connexions des fils conducteurs

Lorsque vous utilisez des cables conducteurs d'autres fabricants (cable d'alimentation), utilisez les vis fournies pour simplifier la connexion. Faire correctement les connexions en se referant à la description suivante. Si vous avez des doutes, contactez votre revendeur.

1. Vérifier le calibre des fils.

2. Pour plus d'informations sur la taille des cables à utiliser, reportez-vous aux rubriques « Précautions concernant le raccordement des cables d'alimentation » et « Précautions concernant les cables d'alimentation » (page 17), et utilisez la taille de cable spécifique.

3. Si le calibre des fils utilisés est inconnu, se renseigner auprès du revendeur.

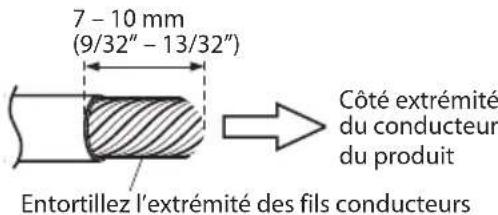

4. Retirer l'isoation des bouts des fils de connexion de 7 - 10 mm (9/32" - 13/32").

REMARQUES:

• Si la longueur des conducteurs avec l'isolation retiree est trop courte, une connexion incorrecte risque de se produit et cela peut provoquer une panne de fonctionnement ou l'interruption du son.
  D'autre part, si la longueur du conducteur est trop longue, un court-circuit electrique risque de se produit.

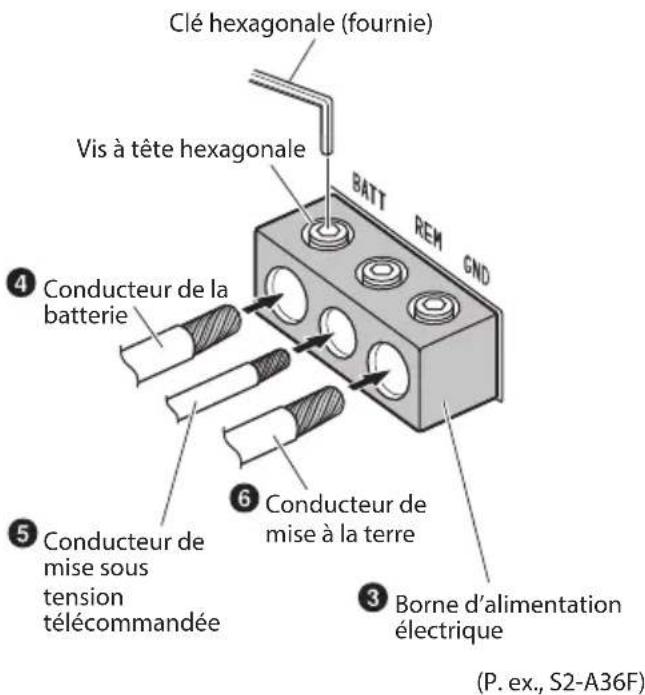

• Serrez la vis à tête hexagonale avec la clé hexagonale (fournie) pour fixer le conducteur.

Avant de faire cette connexion, utiliser la gaine rétrécissable isolante afin de couvrir les cables dénudés dépassant la borne.

Borne d'alimentation électrique

Bornes de sortie du haut-parleur

REMARQUES :

• Veillez à utiliser la vis à tete hexagonale fixée à la borne d'alimentation électrique (ou aux bornes de sortie du haut-parleur)
• Par mesure de sécurité, connecter les fils de la batterie en dernier.
• Pour éviter le débranchement des conducteurs ou de faire tomber l'appareil, ne pas saisir les conducteurs lors du transport de l'appareil.

LISTE DE VÉRIFICATION DES CONNXIONS

Vérifiez les points écumentés ci-dessous concernant l'unité principale :

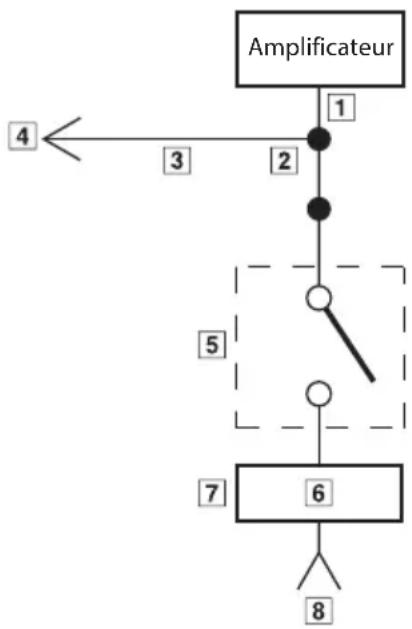

Conducteur de mise sous tension telecommandée

a. L'unité principale n'a pas de conducteur de mise sous tension télécommandée ou d'antenne électrique.
b. Le conducteur d'antenne électrique de l'unité principale est seulement activé lorsque la radio est allumée (déactivé en mode cassette ou CD).
c. Le conducteur d'antenne electrique de l'unité principale est une sortie de niveau logique (+) 5 V, déclencheur négatif (de type mise à la terre) ou ne peut pas supporter (+) 12 V lors de la connexion à un autre équipement en plus de l'antenne electrique du vehicule.

Si l'un des points ci-dessus se presente, le conducteur de mise sous tension telécommandée du S2-A36F/S2-A55V doit être connecté à une source d'alimentation commutée (allumage) du vehicule. S'assurer d'utiliser un fusible de 3 A le plus presque possible de la prise d'allumage. Cette méthode de connexion permet demettre sous tension le S2-A36F/S2-A55V et de maintainir sa mise sous tension aussi longtemps que le commutateur d'allumage reste activé.

Si cette condition n'est pas acceptable, outre le fusible de 3 A mentionné ci-dessus, un commutateur SPST (Single Pole, Single Throw) peut être installé sur le conducteur de mise sous tension du S2-A36F/S2-A55V. Ce commutateur est ensuite utilisé pourmettre sous (et hors) tension le S2-A36F/S2-A55V. Pour cette raison, priere de s'assurer que ce commutateur est accessible au conducteur. S'assurer que le commutateur est désactivé quand le vehicule est arrêté. Autrement, l'amplificateur restera activé et videra la batterie.

1 Bleu/Blanc
Antenne electrique
3 Conducteur de mise sous tension telecommandee
4 Aux conducteurs de mise sous tension telecommandee d'autres composants Alpine
5 Commutateur SPST (en option)
6 Fusible (3 A)
7 Aussi pres que possible de la prise d'allumage du vehicule
Source d'allumage

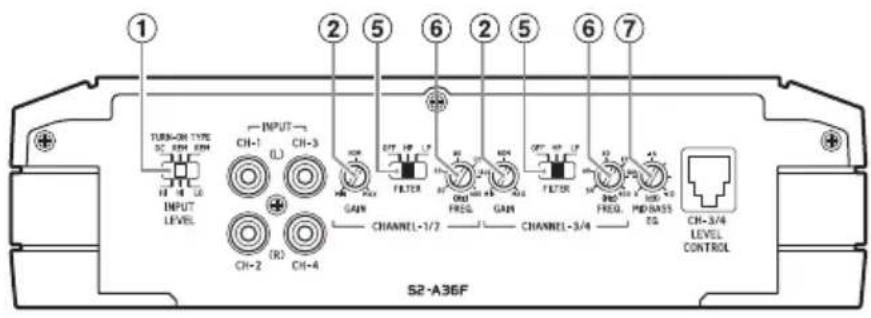

RÉGLAGES DE COMMUTATEUR

• Avant de procéder au réglage de chaque commutateur sélecteur,mettre hors tension et insérer un petit tournevis,etc.perpendiculairement au commutateur.

S2-A36F

S2-A55V

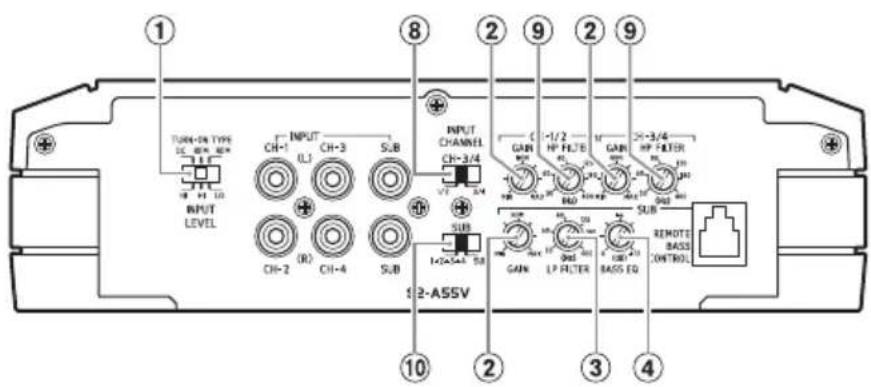

① Commutateur du niveau d'entrée et du type d'allumage

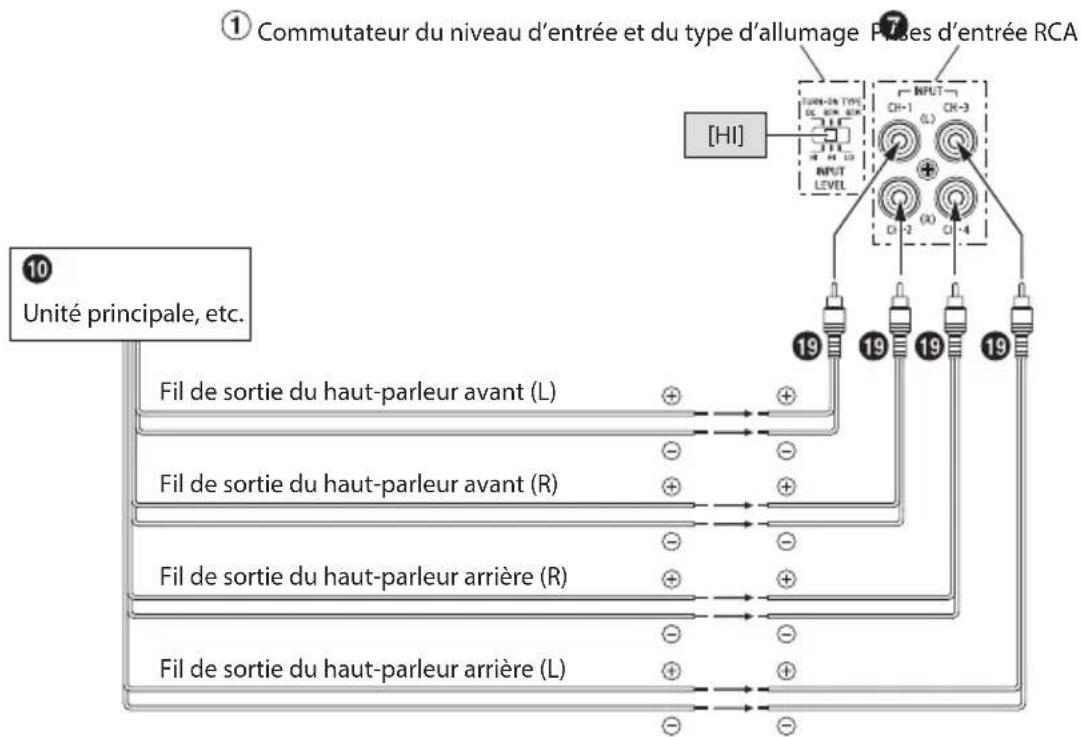

a) Si l'entrée se fait via la ligne du haut-parleur de l'unité principale à l'aide d'un cable de conversion haut-parleur-RCA (vendu séparément), Sélectionnez « HI ». TYPE D'ALLUMAGE « DC »: L'alimentation est activée par la fonction « RÉVEIL AUTOMATIQUE » lorsque le décalage DC est détecté.

b) Si l'entrée se fait via la ligne du haut-parleur de l'unité principale à l'aide d'un cable de conversion haut-parleur-RCA (vendu séparément), Sélectionnez « HI ». TYPE D'ALLUMAGE « REM »: L'alimentation est activée par le conducteur de mise sous tension télécommandée.

c) Si l'entrée se fait via la ligne de pré-sortie de l'unité principale à l'aide d'un cable de rallonge RCA (vendu séparément), sélectionnez « LO ». TYPE D'ALLUMAGE « REM »: L'alimentation est activée par le conducteur de mise sous tension télécommandée.

Le circuit de mise sous tension automatique a decalage DC a ete concu pour fonctionner UNIQUEMENT avec des signaux de haut niveau (signaux de niveau haut-parleur). Ces signaux de haut niveau proviennent generalement de la sortie amplifiee des radios, des unites principales et des amplificateurs. Etant donne que I'entrée du signal LO (signaux de bas niveau) ne peut pas allumer I'amplificateur, le signal de declenchement A DISTANCE doit etre fourni et le reglage REM doit etre utilise pour I'entrée du signal LO.*

• Pour plus de détails sur la mise sous tension par le signal de déclenchement ACC, reportez-vous à la section Conducteur de mise sous tension télécommandée (5) (page 6).

② Contrôle de réglage de gain d'entrée Réglez le gain d'entrée du S2-A36F/S2-A55V sur la position minimale. En utilisant un CD dynamique comme source, augmenter le volume de l'unité principale jusqu'à ce que le son de sortie s'altere. Puis, réduire le volume d'un pas (ou jusqu'à ce que le son de sortie ne soit pas ALTERÉ). Maintenant, augmenter le gain de l'amplificateur jusqu'à ce que le son des haut-parleurs devienne ALTERÉ. Réduire le gain petit à petit, jusqu'à ce que le son ne soit pas ALTERÉ pour obtenir un réglage de gain optimum.

③ Bouton de réglage de la fréquence de transfert (LP FILTER) (S2-A55V uniquement)

Utiliser cette commande pour régler la fréquence de transfert sur une valeur comprise entre 50 Hz et 400 Hz.

④ Bouton de réglage des graves EQ (S2-A36F uniquement)

Ajoutez un amplificateur de basses fréquences de 50Hz réglé sur +12 dB pour ajuster la réponse des graves.

⑤ Commutateur de selection du mode de transfert (S2-A36F uniquement)

a) Reglez-le en position « OFF » lorsque vous utilisez l'amplificateur pour piloter des haut-parleurs à gamme etendue ou lors de l'utilisation d'un repartiteur electronique externe. La bande entiere sortira aux hautparleurs sans que les fréquences basses ou haute soient coupées.

b) Regler sur la position « HP » lorsque l'amplificateur est utilisé pour exciter un système de haut-parleur d'aignus/bande moyenne. Les fréquences inférieures au point de recouvrement sont coupées à raison de 12 dB par octave.

REMARQUE:

• Dans ce cas, le niveau d'alimentation maximal des graves EQ est réduit.

c) Regler sur « LP » lorsque l'amplificateur est utilisé pour exciter un haut-parleur de sous-graves. Les fréquences supérieures au point de recouvrement sont coupées à raison de 12 dB par octave.

6 Bouton de réglage de la fréquence de transfert (S2-A36F uniquement)

Utiliser cette commande pour régler la fréquence de transfert sur une valeur comprise entre 50 Hz et 400 Hz.

⑦ Bouton de reglage des graves moyens EQ (S2-A36F uniquement) Ajoutez un amplificateur de basses fréquences de 100Hz réglé sur +12 dB pour ajuster la reponse des graves.

⑧ Commutateur de selection du canal d'entrée (CH-3/4) (S2-A55V uniquement)

a) Ce réglage du commutateur permet de seLECTIONner le mode d'entrée à 2 ou à 4 canaux. Lorsqu'il est réglé sur « 1/2 », le signal est copiedé de CH-1/2 et envoyé à CH-3/4, ce qui évite d'utiliser des adaptateurs Y.

b) Lorsque ce commutateur est regle sur « 3/4 », les deux entrées, CH-1/2 et CH-3/4, restent indépendantes. Ce mode nécessite une source à 4 canaux.

9 Bouton de réglage de la fréquence de transfert (HP FILTER) (S2-A55V uniquement)

Utiliser cette commande pour régler la fréquence de transfert sur une valeur comprise entre 50 Hz et 400 Hz.

10 Commutateur de selection du canal d'entrée (SUB) (S2-A55V uniquement)

a) Lorsque vous place ce commutateur sur la position « 1+2+3+4 », tous les signaux sont melangés et sont reproduits via le caisson de graves. Ce réglage transmet des signaux au canal du caisson de graves lorsque seule une entrée à 4 canaux est disponible.

b) Le réglage de ce commutateur sur « SUB » envoie les signaux des entrées SUB du caisson de graves du S2-A55V.

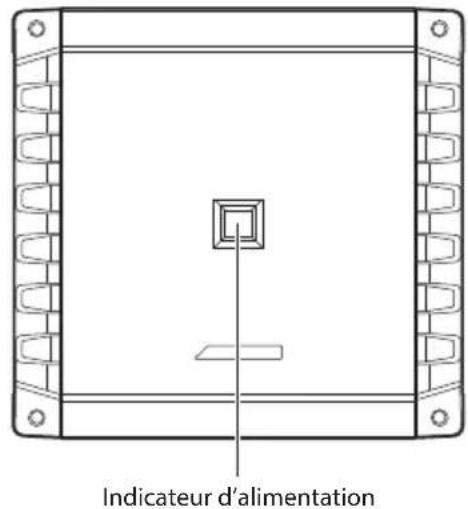

À propos de l'indicateur d'alimentation

Allumé lors de la mise en marche.
Éteint lors de l'extinction.

Couleur de l'indication	État Solution
Bleu Le circuit de l'amplificateur est normal.
Rouge (clignotant)	La température de fonctionnement est élevé.	Baissez le volume de l'unité principale (signal entrant). Faites baisser la température interieure du vehicule à un niveau normal. L'indicateur passse au bleu.
Rouge Le circuit de l'amplificateur presente une anomalie. Un court-circuit électrique s'est produit ou le courant d'alimentation est trop élevé.	Éteignez la source d'alimentation, puis éliminez la cause du problème. Mettez l'unité sous tension, puis vérifie que l'indicateur passse au bleu. S'il reste rouge, mettez l'unité hors tension et consultez votre revendeur.
	La température de fonctionnement est trop élevé.	Faites baisser la température interieure du vehicule à un niveau normal. L'indicateur passse au bleu.
	La tension d'alimentation est trop élevé.	Utilisez la tension d'alimentation appropriée. L'indicateur passse au bleu.

DIAGRAMMES DU SYSTÉME

Avant de proceder à un raccordement, vérifie la valeur d'impédance totale du haut-parleur connecté à l'appareil. Si vous avez des questions, contactez le revendeur Alpine le plus proche.

Diagramme de raccordement de base du S2-A36F

1 Bornes de sortie du haut-parleur
Fusible
Borne d'alimentation electrique
Conducteur de la batterie (vendu séparément)
Conducteur de mise sous tension telecommandee (vendu séparation)
Conducteur de mise à la terre (venduseparéement)
Prises d'entrée RCA
8 Prises de sortie de préamplificateur
9 Unité de commande des graves à distance (en option)
10 Unité principale, etc.

1 Sortie avant
12 Sortie arriere
13 Sortie du caisson de graves
Haut-parleurs avant
15 Haut-parleur arriere
16 Caisson de graves
17 Caisson de graves à double bobine mobile
13 Cable de rallonge RCA (vendu séparation)
19 Cable de conversion haut-parleur-RCA (venu séparation)
20 Adaptateur en forme de « Y » (vendu séparation)

Système de caisson de graves du S2-A36F

① Commutateur du niveau d'entrée et du type d'allumage

* Si l'unité principale connectée n'est pas munie d'une sortie de haut-parleur et qu'il est impossible d'utiliser le cable de rallonge RCA (18) vous pouvez utiliser le cable de conversion haut-parleur-RCA () 19 (vendu séparément). Pour plus d'informations sur le mode de raccordement, reportez-vous à la section « À propos du raccordement au système d'entrée de niveau de haut-parleur » (page 16).

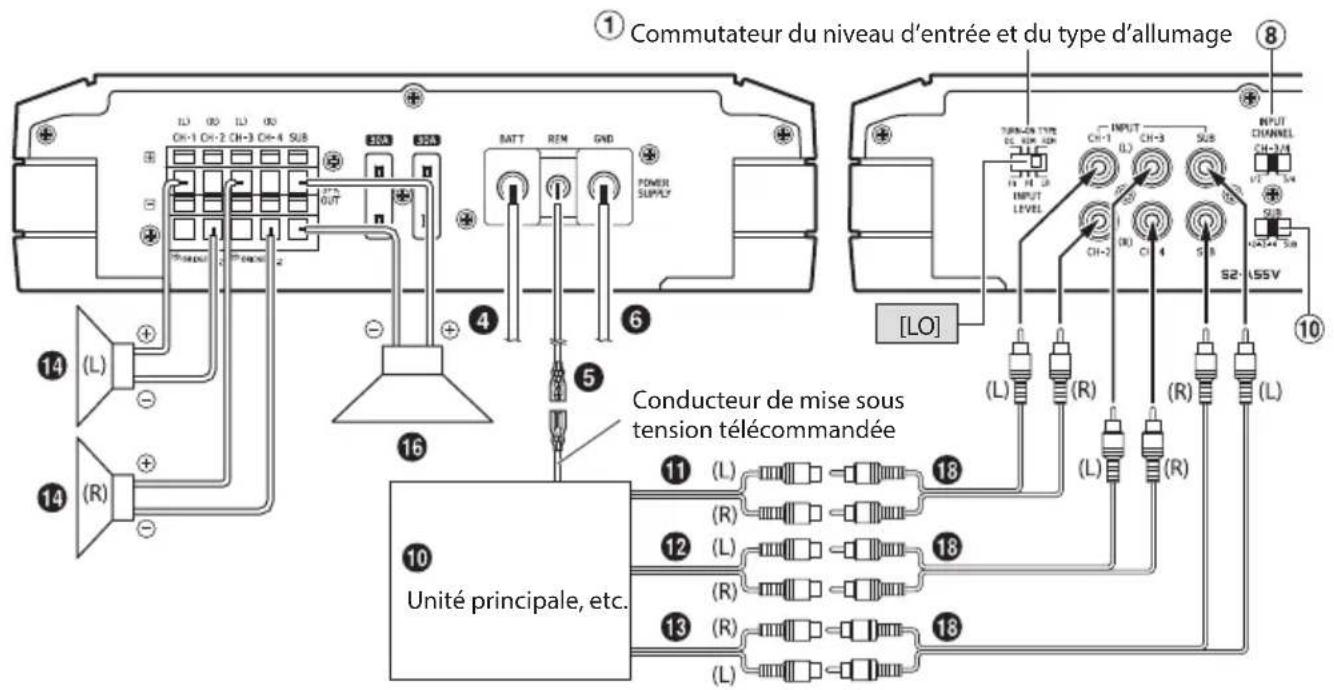

Système à 2 haut-parleurs + système de caisson de graves (connexions pontées)

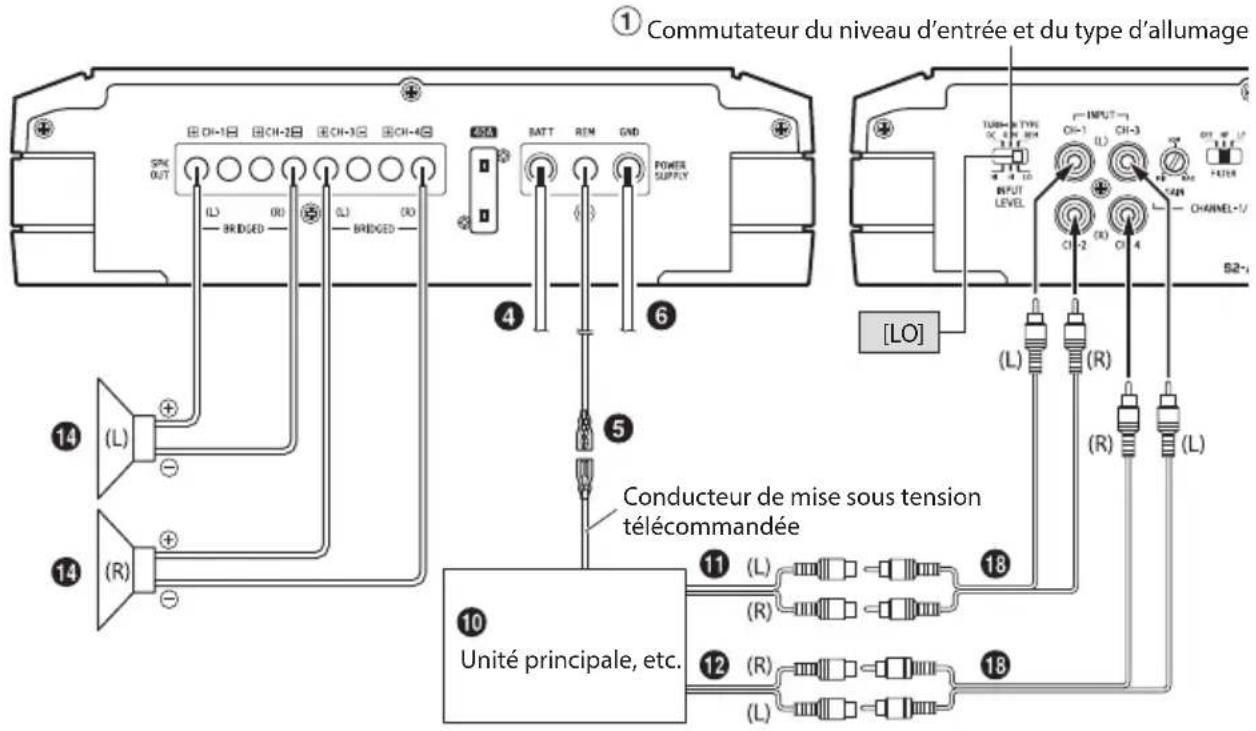

Système à 2 haut-parleurs (connexions pontées)

Diagramme de raccordement de base du S2-A55V

1 Bornes de sortie du haut-parleur
Fusible
Borne d'alimentation electrique
4 Conducteur de la batterie (vendu séparément)
Conducteur de mise sous tension telecommandee (vendu séparation)
Conducteur de mise à la terre (venduseparement)
7 Prises d'entrée RCA
3 Prises de sortie de préamplificateur
9 Unité de commande des graves à distance (en option)
10 Unite principale, etc.

1 Sortie avant
1 Sortie arrriere
18 Sortie du caisson de graves
Haut-parleurs avant
15 Haut-parleur arrriere
16 Caisson de graves
17 Caisson de graves à double bobine mobile
18 Câble de rallonge RCA (vendu séparément)
19 Câble de conversion haut-parleur-RCA (vendu séparément)
20 Adaptateur en forme de « Y » (vendu séparément)

Pour le S2-A55V, modifiez le réglage du commutateur de selection du canal d'entrée (8/1) fonction du nombre de canaux de l'entrée de haut-parleur.

	Entrée à 5 canaux:		4 canaux: Entrée à 2 canaux:	10
⑧ Commutateur de sélection du canal d'entrée (CH-3/4)	CH-3/4 1/2 3/4 [3/4]			CH-3/4 1/2 3/4 [1/2]
⑩ Commutateur de-selection du canal d'entrée (SUB)	SUB 1+2+3+4 SUB [SUB]		SUB 1+2+3+4 SUB [1+2+3+4]

Système à 4 haut-parleurs + caisson de graves

* Si l'unité principale connectée n'est pas munie d'une sortie de haut-parleur et qu'il est impossible d'utiliser le cable de rallonge RCA (16vous pouvez utiliser le cable de conversion haut-parleur-RCA () 19(vendu séparément). Pour plus d'informations sur le mode de raccordement, reportez-vous à la section « À propos du raccordement au système d'entrée de niveau de haut-parleur » (page 16).

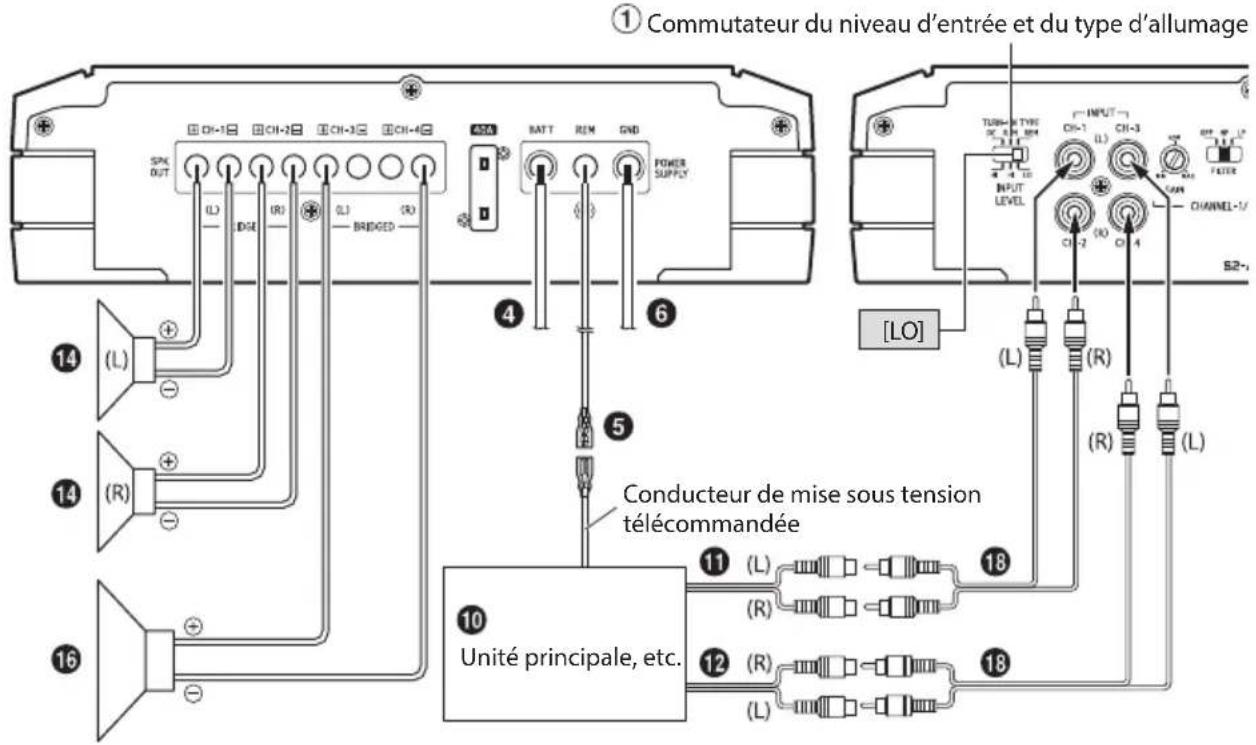

Système à 2 haut-parleurs + système de caisson de graves (connexions pontées)

A propos du raccordement au système d'entrée de niveau de haut-parleur

Lors d'un raccordement via le cable de conversion haut-parleur-RCA (19 vendu séparément), réglez le commutateur du niveau d'entrée et du type d'allumage ① sur « HI ».

P.ex.,S2-A36F

• Ne confondez pas le fil de sortie du haut-parleur sur le cote de l'unité principale raccardé à cet apparéil. Sortie du haut-parleur avant (L)/(R) à CH1/CH2, Sortie du haut-parleur arrêté (L)/(R) à CH3/CH4
• Pour le réglage « Système d'entrée de niveau de haut-parleur», il n'est pas nécessaire de raccarder le fil de mise sous tension télécommandée grâce à la fonction « RÉVEIL AUTOMATIQUE » de ce produit. Il est néanmoins possible que la fonction « RÉVEIL AUTOMATIQUE » ne soit pas disponible en fonction de la source du signal. Connecter alors le conducteur de mise sous tension télécommandée à un cordon d'alimentation entrant (alimentation des accessoires) en position ACC.

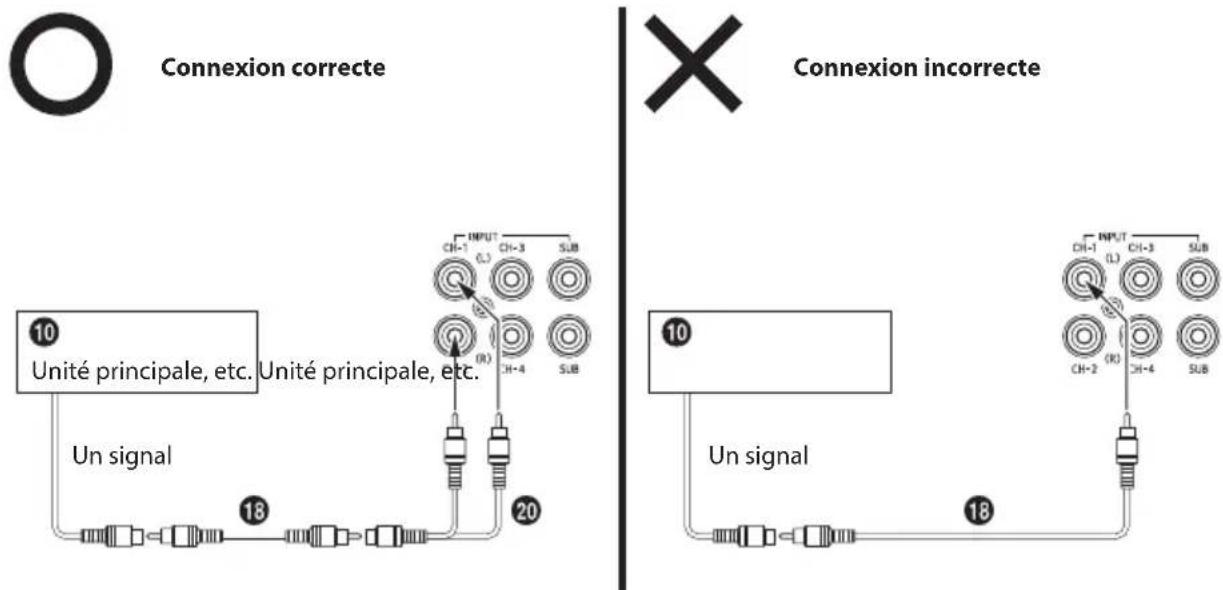

■ Conseils importants pour le raccordement de l'adaptateur Y

Le système presente une faible puissance en cas d'utilisation d'un seul canal d'entrée. L'adaptateur Y est nécessaire si l'unité principale, etc. n'émet qu'un seul signal en sortie.

■ Précautions concernant les câbles d'alimentation

Utilisez la taille de cable spécifiée en fonction de la capacité totale du fusible de l'amplificateur à installer et de la longueur de cable.

Pour plus d'informations sur la taille de cable à utiliser, reportez-vous à la section « Précautions concernant le raccordement des cables d'alimentation » et à l'exemple de raccordement suivant.

Exemple de raccordement lors de l'installation d'un seul amplificateur

• Lorsque le cable qui relié l'amplificateur à la batterie du vehicule est de (A)

Taille de cable pour (A):

S2-A36F:8 AWG/8 mm² (Longueur max. 6,5 m)

S2-A55V:4 AWG/21 mm² (Longueur max. 10 m)

• Capacité du fusible externe : elle doit être égale ou supérieure à la capacité du fusible de l'amplificateur

S2-A36F: supérieure ou égale à 40 A

S2-A55V: supérieure ou égale à 60 A

Exemple de connexion lors de l'installation de deux amplificateurs, l'un avec une capacité de fusible de 40 A et l'autre avec une capacité de 60 A

• Lorsque le cable qui relié chaque amplificateur au répartiteur est de 1 m Taille de cable utilisé pour (B) : 8 AWG/8 mm²
• Lorsque le cable qui relié le répartiteur à la batterie du vehicule est de 6 m Taille de cable utilisé pour (C) : 1/0 AWG/53 mm² (ou 4 AWG × 2/21 mm² × 2)
• Capacité du fusible externe : elle doit être égale ou supérieure à la capacité totale du fusible du nombre d'amplificateurs installés

60 A + 60 A + 40 A = supérieure ou égale à 160 A

REMARQUE:

• Si la longueur du cable d'alimentation et du cable de mise à la terre est supérieure à 1 m ou si vous raccordez plusieurs amplificateurs, vous devez utiliser un racord de tuyauterie multiple.

SPECIFICATIONS

S2-A36F

Performances
Sortie de l'alimentation	Par canal, Réf.: 4 Ω, 14,4 V 60 W RMS × 4
	Par canal, Réf.: 2 Ω, 14,4 V 90 W RMS × 4
	En pont, Réf.: 4 Ω, 14,4 V 180 W RMS × 2
THD+N	Réf.: 10 W sous 4 Ω ≤0,03 %
	Réf.: 10 W sous 2 Ω ≤0,05 %
	Réf.: puissance nominale sous 4 Ω ≤0,08 %
	Réf.: puissance nominale sous 2 Ω ≤0,1 %
Rapport S/B	IHF A-wtd + AES-17Réf.: 1 W sous 4 Ω	>83 dB
	IHF A-wtd + AES-17Réf.: puissance nominale sous 4 Ω	>98 dB
Réponse de fréquence	+0/-3 dB, Réf.: 1 W sous 4 Ω 10 Hz - 30 kHz
	+0/-1 dB, Réf.: 1 W sous 4 Ω 20 Hz - 20 kHz
Facteur d'amortissement	Réf.: 10 W sous 4 Ω à 100 Hz >100
Contrôle
Sensibilité d'entrée	Entrée RCARéf.: puissance nominale sous 4 Ω	Haute: 0,5 - 10 VBasse: 0,2 - 4,0 V
Transfert Filtré passer-haut	/filtre passage-bas variable	50 Hz - 400 Hz(-12 dB/oct.)
Niveau distant* Atténuation	linéaire	CH-3/4:0 à -20 dB
Général
Impédance d'entrée >10 kΩ
Dimensions	Largeur 220 mm (8-11/16")
	Hauteur	56,5 mm (2-1/4")
	Profondeur	210 mm (8-1/4")
Poids		2,2 kg (4 lb 13 oz)

• RUX-KNOB.2 en option requise

REMARQUE:

• Les specifications et la conception sont sujettes à des modifications sans préavis.

S2-A55V

		CH-1/2/3/4	SUBWOOFER
Performances
Sortie de l'alimentation	Par canal, Réf.: 4 Ω, 14,4 V	40 W RMS × 4	200 W RMS × 1
	Par canal, Réf.: 2 Ω, 14,4 V	60 W RMS × 4	300 W RMS × 1
	En pont, Réf.: 4 Ω, 14,4 V	120 W RMS × 2	-
THD+N	Réf.: 10 W sous 4 Ω	≤0,03 %	≤0,03 %
	Réf.: 10 W sous 2 Ω	≤0,05 %	≤0,05 %
	Réf.: puissance nominale sous 4 Ω	≤0,07%	≤0,07%
	Réf.: puissance nominale sous 2 Ω	≤0,1 %	≤0,1 %
Rapport S/B	IHF A-wtd + AES-17Réf.: 1 W sous 4 Ω	>83 dB	>83 dB
	IHF A-wtd + AES-17Réf.: puissance nominale sous 4 Ω	>98 dB	>98 dB
Réponse de fréquence	+0/-3 dB, Réf.: 1 W sous 4 Ω	50 Hz - 30 kHz	10 Hz - 400 Hz
	+0/-1 dB, Réf.: 1 W sous 4 Ω	60 Hz - 20 kHz	20 Hz - 300 Hz
Facteur d'amortissement	Réf.: 10 W sous 4 Ω à 100 Hz	>100	>750
Contrôle
Sélection de l'entrée	Configuration possible du signald'entrée (entreee 2/4 canaux)	CH-3/4:CH-1/2 ou CH-3/4	CH-1+2+3+4ou SUB
Sensibilité d'entrée	Entrée RCARéf.: puissance nominale sous 4 Ω	Haute : 0,5 - 10VBasse : 0,2 - 4,0 V	Haute : 0,5 - 10VBasse : 0,2 - 4,0 V
Transfert	Filtre passer-haut/filtre passer-basvariable	HPF : 50 Hz - 400 Hz(-12 dB/oct.)	LPF : 50 Hz - 400 Hz(-24 dB/oct.)
Niveau distant* Atténuation linéaire		- 0 à -20 dB
Général
Impédance d'entrée		>10 kΩ
Dimensions	Largeur	302 mm (11-7/8")
	Hauteur	56,5 mm (2-1/4")
	Profondeur	210 mm (8-1/4")
Poids		3,2 kg (7 lb)

• RUX-KNOB.2 en option requise

REMARQUE:

• Les specifications et la conception sont sujettes à des modifications sans préavis.

To customers/Hinweis an Kunden/A l'attention de l'utilisateur/ Informacion para los clientes/Informazioni per i cliente/ Till kunder

ENGLISH

Information sur le traitement des Déchets Electriques et Electroniques (DEEE), pour les pays ayant adoptés un traitement séparés de ces déchets

Si vous possédez des apparèils Electriques ou Electroniques usages, ne les jetez pas dans le système général.

Conformément à la Directive Européenne, transposée dans votre pays, il existe un système séparé de recyclage et de traitement de ces déchets. Veuillez contacter

l'administration locale afin de prendre connaissance du lieu de recyclage et de traitement le plus proche de chez vous.

Ce système est destiné à protégger l'environnement.

ESPANOL
