TCDP 750 - Pompe à eau TOP CRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 750 W, Débit maximal : 3000 L/h, Hauteur de refoulement maximale : 35 m, Profondeur d'aspiration : 7 m
Utilisation	Idéale pour le pompage d'eau claire, l'arrosage de jardins, le drainage d'eaux usées légères
Maintenance et réparation	Vérifier régulièrement le filtre d'aspiration, nettoyer la pompe après chaque utilisation, remplacer les joints si nécessaire
Sécurité	Ne pas utiliser dans des environnements humides sans protection, débrancher avant toute intervention, ne pas faire fonctionner à sec
Informations générales	Poids : 5 kg, Dimensions : 30 x 25 x 40 cm, Garantie : 2 ans

FOIRE AUX QUESTIONS - TCDP 750 TOP CRAFT

Comment puis-je démarrer la pompe à eau Topcraft TCDP 750 ?

Pour démarrer la pompe, branchez-la à une source d'alimentation, ouvrez le robinet d'eau et appuyez sur le bouton de mise en marche situé sur le panneau de contrôle.

Que faire si la pompe ne s'active pas ?

Vérifiez que la pompe est correctement branchée et que l'alimentation est fonctionnelle. Assurez-vous également que l'eau est présente dans le réservoir ou la source d'eau.

Comment nettoyer le filtre de la pompe ?

Pour nettoyer le filtre, débranchez la pompe, retirez le couvercle du filtre, rincez-le à l'eau claire et remettez-le en place une fois sec.

La pompe fait un bruit étrange, que devrais-je faire ?

Un bruit étrange peut indiquer un blocage ou un problème mécanique. Vérifiez que rien n'entrave le fonctionnement de la pompe et inspectez les composants internes si nécessaire.

Quelle est la capacité de la pompe TCDP 750 ?

La pompe à eau Topcraft TCDP 750 a une capacité de pompage allant jusqu'à 750 litres par heure.

Puis-je utiliser cette pompe pour des liquides autres que l'eau ?

Non, la pompe Topcraft TCDP 750 est conçue uniquement pour pomper de l'eau. L'utilisation de liquides corrosifs ou visqueux peut endommager la pompe.

Comment entretenir la pompe pour une longue durée de vie ?

Pour un entretien optimal, nettoyez régulièrement le filtre, vérifiez les connexions électriques et stockez la pompe dans un endroit sec lorsqu'elle n'est pas utilisée.

La pompe a une fuite, que faire ?

Inspectez les joints et les connexions pour détecter toute usure ou dommage. Remplacez les pièces défectueuses et assurez-vous que toutes les connexions sont bien serrées.

Quel est le niveau de puissance de la pompe TCDP 750 ?

La pompe Topcraft TCDP 750 a une puissance de 750 watts.

Où puis-je trouver des pièces de rechange pour ma pompe ?

Vous pouvez trouver des pièces de rechange pour la pompe Topcraft TCDP 750 auprès de votre revendeur local ou sur le site officiel de Topcraft.

MODE D'EMPLOI TCDP 750 TOP CRAFT

1. Consignes de sécurité 16
   2.Description de I'appareil et volume de livreon 18
2. Utilisation conforme à l'affection 18
3. Données techniques 19
4. Avant la mise en service 19
5. Commande 20
6. Remplacement du cable d'alimentation reseau 21
   8.Nettoyage,maintenance et commande de pieces de rechange 21
7. Mise au rebut et recyclage 22
8. Stockage 22
9. Plan de recherche des erreurs 23
10. Garantie 25

F

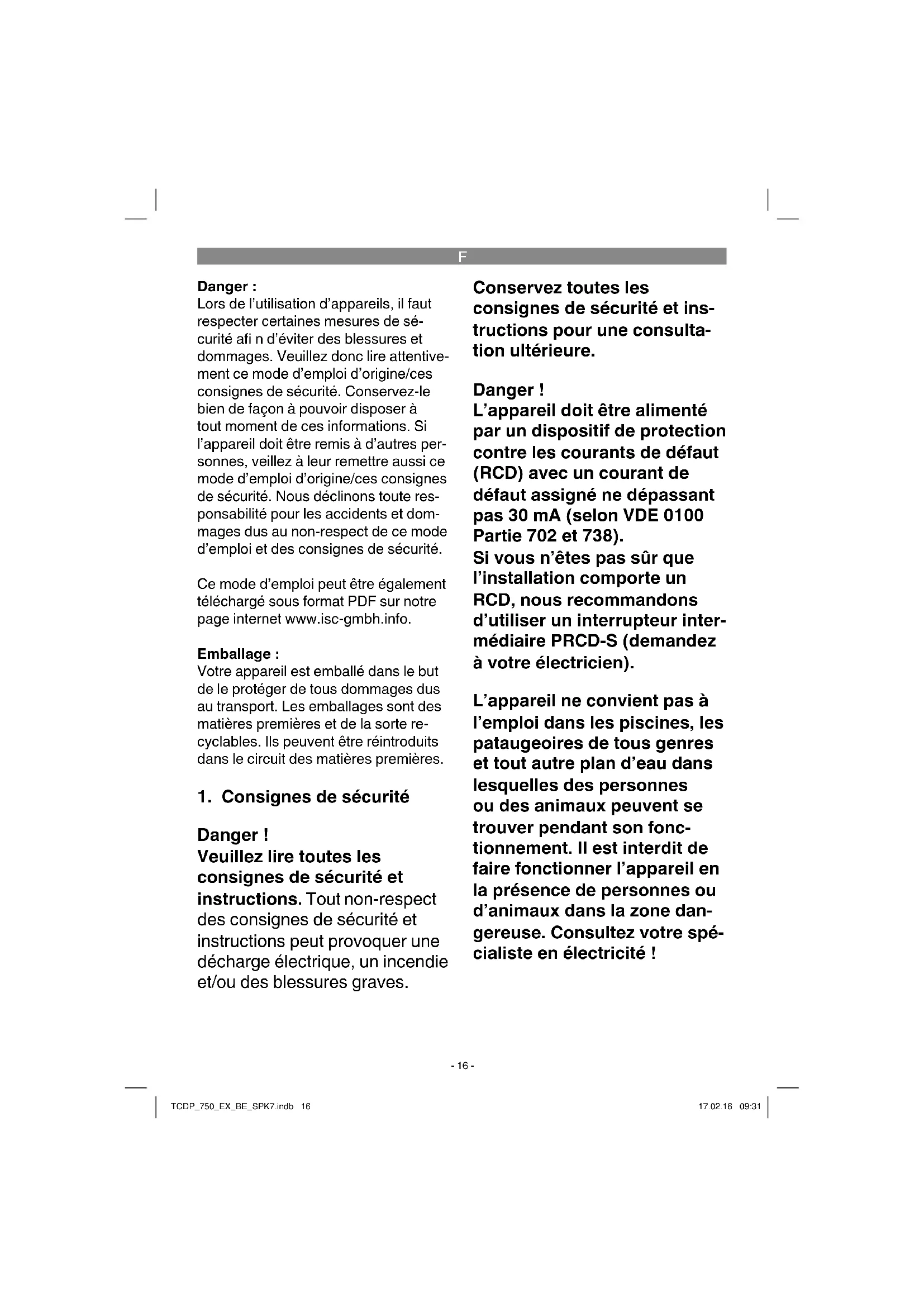

Danger :

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'aviter des blessures et dommages. Veuillez donc tire attentivement ce mode d'emploi d'origine/ces consignes de sécurité. Conservez-le bien de façon à pouvoir-disposer à tout moment de ces informations. Si l'emploi doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi d'origine/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Ce mode d'emploi peut être également télécharge sous format PDF sur notre page internet www.isc-gmbh.info.

Emballage :

Votre apparéil est emballé dans le but de le protégé de tous dommages dus au transport. Les emballages sont des matières premières et de lacke recyclables. Ils peuvent etre réintroduits dans le circuit des matières premières.

1. Consignes de sécurité

Danger!

Veuillez lore toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Danger!

L'appareil doit être alimenté par un dispositif de protection contre les courants de défaut (RCD) avec un courant de défaut assigné ne dépassant pas 30 mA (selon VDE 0100 Partie 702 et 738).

Si vous n'etes pas sur que l'installation compte un RCD, nous recommendons d'utiliser un interrupteur intermédiaire PRCD-S (demandez à votre électrique).

L'appareil ne convient pas à l'emploi dans les piscines, les pataugeoires de tous genres et tout autre plan d'eau dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner l'appareil en la présence de personnes ou d'animaux dans la zone dangereuse. Consultez votre spécialiste en électricité!

F

Cet apparéil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des CAPACITÉS physiques, sensorières ou intellectuelles diminuées ou possédant un manque d'expérience et/ou de connaissances à condition qu'elles soient surveillées ou aient reçus les instructions relatives à l'utilisation de l' apparéil et qu'elles comprendnent les risques résultat de cette utilisation. Les enfants n'ont pas le droit de jourer avec l' apparéil. Les enfants ne doivent pas effektuer le nettoyage et la maintenance de l'utilisateur sans surveillance. Surveillance les enfants pour vous assurer qu'ils ne jouent pas avec l' apparéil.

• Avant demettre en service l'appareil,faites vérifier par un spécialiste si la mise a la terre,la mise au neutre ou la protection contre les courants de courts-circuits satisfont bien aux prescriptions de sécurité des distributeurs d'énergie et fonctionnement bien irréprochablement.
• Les connecteurs enchachieables électriques doivent être pré-servés de l'humidité.

Danger!

En cas de risques d'inondation, placez les connecteurs enchichables dans un endroit à l'abri des inondations.
Il faut éviter à tout prix de refouler des liquides agressifs ainsi que des substances abrasives (à effet de gel lubri-fiant).
- Protégez l'appareil du gel.
- Protégéz l'appareil contre le fonctionnement à sec.
L'eau peut etre salie par des fuites d'huile de graissage/de lubricifiant.

Si la ligne de raccordement réseau de cet apparéil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualificationsemblableafin d'évit ter tout risque.

F

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1/2)

1. Poignée
2. Enroulement de cable intégré
3. Raccord fl exible universel
4. Panier d'aspiration
5. Interrupteur à flotteur
6. Vis de réglage de la hauteur

2.2 Volume de livraison

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite taille. Ils risquent de les avaler et de sétouffer!

Pompe eaux usées
Raccord flexible universal
Mode d'emploi d'origine

3. Utilisation conforme à l'aff ectation

L'appareil que vous venez d'acheter est destiné au refoulement de l'eau à une température maximale de 35^ C. Cet apparéil ne doit pas être utilisé pour d'autres liquides, en particulier pas pour des carburants pour moteurs, des produits nettoyants et autres produits chimiques!

L'appareil peut être également employé partout où l'on a besoin de transporter de l'eau, par exemple à la maison, dans le jardin et bien d'autres applications encore. Il est interdit de l'utiliser pour exploiter des bassins de piscine!

Lorsque you employez l'appareil dans des eaux comprenant naturellement un fond boueux, placez I'appareil en le relevant tegerement, par exemple, sur des briques.

L'appareil ne convient pas à une utilisation continue, par exemple comme une pompe de circulation dans une piece d'eau. La durée de vie attendue de l'appareil serait alors essentiellement raccourcie, étant donné que l'appareil n'est pas construit pour une charge permanente.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est consideree comme non conforme. Pour les dommages en resultant ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

F

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'applieit est utilise professionnellement,isananalement ou dans des sociétés industriielles,tout comme pour toute activite equivalente.

4. Données techniques

Branchement secteur 230 V~50 Hz
Puisance absorbee .750 watts
Refoulement maxi. 16000 l/h
Hauteur manometrique maxi. .7 m
Profondeur d'immersion maxi. .5 m
Tempereure de I'eau maxi.. 35^ Raccord
flexible env.47,8 mm (G 112 IG
Corps etranger maxi. .25 mm
Hauteur de point de commutation:
MARCHE ..env.62 cm maxi.
Hauteur de point de commutation :
ARRET ..env.5 cm min.
Type de protection IPX8

5. Avant la mise en service

Assurez-vous, avant de brancher la machine, que les données se trouvant sur la plaque signalétique correspondent bien aux données du réseau.
Avertissement!
Débranche systématiquement la fi che de contact avant de paramétrr l'appareil.

5.1 L'installation

L'installation de l'appareil se fait soit:
- fixe avec une tuyauterie fixe ou
- fixe avec une conduiteouple

Remarque :

Clarifi ez avant la mise en service de la pompe les conditions particulieres eventuelles de son installation! Si par ex. une coupure de courant, des impuretés ou un joint défectueux peuvent entraîner des dommages, il faut installer des mesures de protection supplémentaires.

Ces mesures de protection sont par exemple des pompes installées en parallèle sur un circuit électrique sécurisé séparé, des capteurs d'humidité pour la mise hors service, et des dispositifs de sécurité similaires.

Dans le doute, faites-vous conseiller par un spécialiste en installations sanitaires.

La quantité de refoulement maximale peut uniquement être atteinte avec le plus grand diamètre de conduite possible, si l'on raccorde de petits tuyaux ou conduites, le refoulement est réduit. Si vous utilisez le raccord fl exible universal (fi g. 1 / pos. 5), celui-ci devrait être raccourci jusqu'àu branchement utilisé af n de ne pas réduire inutillement la quantité de liquide refoulé, comme indiquédans la fi gure 2. Fixez les conduites fl exibles avec un collier de serrage (non compris dans la livraison) au niveau du raccord fl exible universal.

F

A respectser!

Lors de l'installation, faites attention à ne jamais suspendre l'appareil librement à la conduite de pression ni à le monter à un cable électrique. L'appareil doit être suspendu à la poignée prévue à cet effet et ou être place sur le fond de la cuve. Dans le but de garantir un fonctionnement irréprochable de l'appareil, le fond de la cuve doit toujours être exempt de boue ou d'autres impuretés. Lorsque le niveau de l'eau est trop faible, la boue qui se trouve dans la cuve peutrapidement sécher, ce qui est un obstacle au bon démarriage de l'appareil. Raison pour laquelle il est nécessaire de contrcler l'appareil régulierement (en eff ectuant des essais de démarriage).

Remarque :

La cuve de la pompe doit avoir une taillie suffisante afin que l'interrupteur a fl otteur puisse se mouvoir librement.

5.2 Le branchement secteur Danger!

Votre apparéil est déjà pourvu d'une fi che à contact de protection. L' apparéil est destiné à être raccordé à une prise de courant de sécurité 230 V~50 Hz. Assurez-vous que la prise est assez sécurisée (au moins 6 A) et en parfait état de fonctionnement. Engagez la fi che de contact dans la prise de courant et l' apparéil est prét au fonctionnement.

6. Commande

Après avoir lu attentivement les présentes instructions d'installation et de service, vous pouvezmettre l'appareil en service en respectant les points suivants:

Vérifiez que l'appareil est placé de manière sure.
Vérifiez que la conduite de pression est montée dans les règles de l'art.
Assurez-vous que l'alimentation électrique est de 230V 50Hz
Vérifiez que la prise de courant électrique est en bon état.
Assurez-vous que l'humidité ou l'eau n'est jamais en contact avec le branchement secteur.
Assurez-vous que l'appareil fonctionne à sec.
- Evitez que la pompene ne fonctionne à sec.
- Débranche la prise secteur pour êtreindre l'appareil.

Réglage du point de contact de mise en/hors circuit :

Le point de contact de mise en / hors circuit peut etre regle en continu en déplaçant le réglage de la hauteur sur l'appareil. Il faut tout d'abord desserrer la vis (fig.2, pos.6). La différence de commutation peut etre reglee de façon universelle en allongeant ou en rac-courcissant le cable du flotteur (fig.3).

L interrupteur à flotteur doit être fixé pour que la hauteur de point de commutation : MARCHE et la hauteur de point de commutation : ARRET puisent être atteintes facilement et avec peu d'efforts. Verifiez ce point en plaçant l'appareil dans un recipient, rempli d'eau, et levez

F

l'interrupteur à flotteur précautionneusement avec la main puis abaissez-le à nouveau. Vous pouze voir ainsi si l'appareil se met en ou hors circuit.

Veillez également à ce que l'écart entre la tete de l'interrupteur à flotteur et le support de cable ne soit pas inférieur à 10 cm. En cas d'écart trop faible, un fonctionnement irréprochable n'est pas garantit.
Veillez lors du réglage de l'interrupeur à flotteur que ce dernier ne touche pas le fond avant la mise hors service de l'appareil. Attention! Risque de fonctionnement à sec.

Mode manuel :

L'interrupteur à fl otteur doit être monté comme indiqué en fi gure 3. L'appareil fonctionne ainsi constamment. Dans ce mode de fonctionnement, l'appareil doit uniquement être utilisé sous surveillance afi n d'éviter la marche à sec. L'appareil doit être mis hors circuit (débrancher la prise secteur) dés qu'il n'y a plus d'eau qui sort de la conduite de pression.

7. Remplacement du cable d'alimentation réseau

Danger!

Si le cable d'alimentation reseau de cet apparéil est endommagé, il faut le faire replacer par le fabricant ou son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

8. Nettoyage, maintenance et commande de pieces de rechange

Danger!

• Avant chaque travail de maintenance, débranchez la prise réseau.
  Lorsque you l'utilisez en le transportant, nettoyez l'appareil après chaque emploi avec de I'eau claire.
  En cas d'installation fixe, il est recommandé de contrôle tous les 3 mois la fonction de l'interrupteur à flotteur.
• Éliminez les particules de peluches et fibres évientulement déposées dans le boîtier à l'aide d'un jet d'eau.
  Tous les 3 mois, débarrasssez le fond de la boue et nettoyez également les parois de la cuve.
• Éliminer les dépôts de l'interrupteur à flotteur avec de l'eau claire.

8.1 Nettoyage de la roue à aubes

En cas de dépôt trop important dans le boitier, la partie inférieure de l'appareil doit être démontee comme suit :

1. Detachez le panier d'aspiration du boilier.
2. Nettoyez la roue à aubes avec de l'eau claire.

Attention! Ne pas poser ou etayer l'appareil sur la roue à aubes!
3. Le montage est eff ectué dans l'ordre inverse des étapes.

8.2 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

F

8.3 Commande de pieces de rechange

Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes:

Type de l'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange de la piece requise

Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit souvent, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30^ . Conservez l'outil électrique dans l'emballage d'origine.

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des metaux et matières plastiques. Les appareils défectueux ne doivent pas été jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la reglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

F

11. Plan de recherche des erreurs

Dérangements	Origines Remède
L'appareilne démarre pas	- Tension secteur manque - Interrupteur à fl otteur ne commute pas	- Vérifi er la tension secteur - Placer l'interrupteur à fl otteur dans une position plus élevéée
L'appareilne refoule pas	- Filtre d'entrée bouché - Tuyau de refoulement fl am­bé	- Nettoyer le fi Ittre d'entrée a jet d'eau - Défaire le point de pliage
L'appareil ne se met pas hors circuit	- L'interrupteur à fl otteur ne peut pas s'abaisser	- Monter correctement l'appareil sur le fond de la cuve
Refoulement insuffi sant	- Filtre d'entrée bouché - Puisance diminuée par des produits mélangés à l'eau très encrassés et graissants	- Nettoyer le fi Ittre d'entrée - Nettoyer l'appareil et rem­placer les pièces d'usure
L'appareilse déconnecte après une brève durée de fon-tionnement	- La protection du moteur dé-connecte l'appareil à cause d'un trop grand encrasse-ment de l'eau - Température de l'eau trop élevéée, la protection du moteur déconnecte	- Débrancher la prise secteur et nettoyez l'appareil ainsi que la cuve - Veillez à la température maximale de l'eau de 35° C!

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme europeenne 2012/19/CE relative aux apparciels électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien apparil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

12. Garantie

Nous fournissons une garantie de 3 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le salarié de 3 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valor de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre employé selon l'application prévue.

Vous conservez bien entendu les droits de garantie legaux pendant ces 3 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez notes l'interlocuteur du service après-vente compétent pour toute région ou l'adresse mentionnée ci-dessous.

F déclaré la conformité suivant selon la directive CE et les normes concernant l'article
