TXB692F - Module électronique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique KNX pour commande d'éclairage et de volets
Référence	TXB692F
Marque	Hager
Alimentation	Bus KNX 21-32 V TBTS
Nombre de sorties	2 sorties 6 A ou 1 sortie volet/store
Nombre d'entrées (variante)	2 entrées libres de potentiel
Pouvoir de coupure	6 A AC1 230 V~
Puissance maximale par sortie (lampes incandescence)	500 W
Puissance maximale par sortie (LED/fluocompactes)	2 x 13 W
Dimensions (L x l x h)	44 x 43 x 22,5 mm
Indice de protection	IP20
Résistance aux chocs mécaniques	IK04
Température de fonctionnement	-5 °C à +45 °C
Capacité de raccordement	0,75 à 2,5 mm²
Couple de serrage	0,5 Nm
Consommation bus KNX (typique)	7 mA
Fonctions principales	Commutation marche/arrêt, commande volets/stores, minuterie, scènes, alarmes, forçage, commande manuelle locale
Type d'installation	Encastré (boîte DIN 49073) ou en saillie
Protection amont	Disjoncteur 10 A
Média de communication	TP (Twisted Pair)
Mode de configuration	S‑mode / EasyLink
Sécurité	Installation par électricien qualifié, mise hors tension avant intervention, ne pas dépasser la charge maximale
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans solvants
Réparabilité	En cas de défaut, remplacer l'appareil ; pas de pièces détachées disponibles

FOIRE AUX QUESTIONS - TXB692F HAGER

Comment installer le module TXB692F ?

L'installation doit être réalisée par un électricien qualifié. Avant toute intervention, coupez l'alimentation. Raccordez le bus KNX et les charges selon le schéma de la notice. Utilisez un disjoncteur 10 A en amont.

Comment mettre en service l'appareil ?

Après avoir branché le bus KNX, mettez la tension bus. Appuyez brièvement sur le bouton d'adressage physique (1) ; la LED rouge s'allume si le bus est présent. Chargez l'adresse physique et le logiciel d'application via le logiciel KNX.

Comment activer le mode test ?

Maintenez le bouton (1) enfoncé plus de 5 secondes jusqu'à ce qu'il clignote en vert. La touche permet de commuter les sorties dans l'ordre : S1 fermé, S1 ouvert, S2 fermé, S2 ouvert. Sans action pendant 5 minutes, l'appareil quitte le mode test.

Comment réinitialiser l'appareil aux réglages d'usine ?

Maintenez le bouton (1) enfoncé plus de 10 secondes jusqu'à ce que la LED clignote en rouge. Cela efface toute la programmation. Il faudra reconfigurer l'appareil.

Quelles charges peut-on commander ?

L'appareil peut commuter des charges 230 V~ jusqu'à 6 A par sortie. Pour les moteurs, branchez un seul moteur par sortie. Utilisez des moteurs avec fins de course mécaniques ou électroniques.

Que faire si la LED ne s'allume pas lors de l'adressage ?

Vérifiez la polarité du bus KNX et la présence de tension bus (21-32 V TBTS). Si la LED ne s'allume pas, le bus est absent.

Peut-on raccorder plusieurs moteurs sur une sortie ?

Non, ne raccordez qu'un seul moteur par sortie. Le raccordement de plusieurs moteurs peut endommager les fins de course, les moteurs ou l'appareil.

Quelles sont les fonctions disponibles ?

L'appareil offre : commande marche/arrêt, minuterie, scènes, forçage prioritaire, commande de volets/stores (position, inclinaison), alarmes, et commande manuelle locale en mode test.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon sec. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'alimentation avant nettoyage.

Où trouver le logiciel de configuration ?

Le logiciel d'application et la base de données produit sont disponibles sur le site internet Hager. Pour la méthode EasyLink, utilisez l'outil de configuration dédié.

MODE D'EMPLOI TXB692F HAGER

Module 2 sorties 6 A / 1 sortie volets ou stores à encastrer

Module 2 entrées + 2 sorties 6 A/ 1 sortie volets ou stores à encastrer

Module 2 sorties 6 A / 1 sortie volets ou stores à encastrer

Module 2 entrées + 2 sorties 6 A/1 sortie volets ou stores à encastrer

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant toute intervention sur l'appareil ou la charge, mettre l'installation hors tension. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge.

Risque de choc électrique. L'appareil n'est pas adapté pour du sectionnement.

Risque de choc électrique sur les installations TBTS ou TBTP. Ne pas raccorder simultanément des charges alimentées par basses tensions TBTS, TBTP ou TBTF.

Ne raccorder qu'un seul moteur. Le raccordement de plusieurs moteurs peut entrainer la destruction de ces moteurs ou de l'appareil.

Utiliser uniquement des moteurs disposant de capteurs de fin de course mécaniques ou électroniques. Vérifier le réglage approprié des commutateurs de fins de course. Suivre lesindications des fabricants de moteurs. L'appareil risque d'être endommagé.

Respecter les préconisations du fabricant de moteurs relatives au temps minimal d'inversion de sens et au temps de fonctionnement continu maximal.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

Description de l'appareil

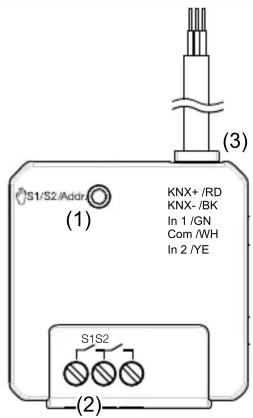

Figure 1 : exemple de variante de produit avec entrées

(1) Bouton-poussoir lumineux Mode manuel/Adressage physique
(2) Bornier de raccordement des charges
(3) Câble de raccordement du bus KNX/raccordement des entrées

Fonction

Informations système

Cet appareil est un produit du système KNX et est conforme au standard KNX. Des connaissances spécialisées détaillées dispensées par le biais de formations KNX sont nécessaires pour la compréhension du système. La programmation, l'installation et la mise en service de l'appareil s'effectuent à l'aide d'un logiciel certifié KNX.

Systemlink Mise en service

Les fonctions précises de ces produits dépendent de la configuration et du paramétrage. Le logiciel d'application est disponible dans la base de données produits. La base de données produit, les descriptions techniques, les programmes de conversion ainsi que d'autres logiciels d'assistance à jour sont disponibles sur notre site internet.

Easylink mise en service

Les fonctions précises de ces produits dépendent de la configuration et du paramétrage. La configuration peut être réalisée par un outil de configuration dédié qui permet un paramétrage et une mise en œuvre simplifiés.

Cette méthode de configuration ne peut être utilisée qu'avec des produits compatibles Easylink. La méthode de configuration Easylink permet, au travers d'une interface graphique, une mise en œuvre simplifiée. Ainsi, des fonctions de base préconfigurées sont affectées aux entrées et aux sorties via l'outil de configuration.

Description fonctionnelle

L'appareil reçoit les télégrammes provenant de capteurs ou d'autres commandes via le bus d'installation KNX et commute des charges électriques par l'intermédiaire de ses relais de sortie indépendants.

Cas d'usage typique

• Commutation de charges électriques 230 V ∼ par contact libre de potentiel
• Commande de moteurs électriques 230V\~ pour stores à lamelles, volets roulants, stores bannes ou de tout autre moteur 230V\~ pilotant un ouvrant
• Montage dans une boîte d'encastrement conformément à la norme DIN 49073 (utiliser une boîte de grande profondeur) ou dans une boîte de dérivation en saillie/encastrée

Caractéristiques du produit

• Possibilité de commande manuelle des sorties sur l'appareil, mode chantier.
• Affichage d'état des sorties sur l'appareil.
• Fonction scènes.
• Forçage par commande de priorité supérieure.

Fonction commande marche/arrêt

- Fonction minuterie.

Fonctions volets roulants/stores.

- Commande directe de positionnement.

- Commande directe d'inclinaison des lamelles.

- Indication de l'état général du volet/store, indication de la position et indication de l'inclinaison des lamelles.

- 3 alarmes.

Fonctions des entrées

- ALLUMÉ/ÉTEINT.

- Variation.

- MONTÉE/DESCENTE.

- Angle des lamelles/Arrêt.

- Alarme.

- Scène.

- Commande forcée.

- Mode commutateur à minuterie.

Informations destinées aux électriciens

Montage et branchement électrique

DANGER!

Choc électrique en cas de contact avec les parties sous tension !

Un choc électrique peut entraîner la mort!

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Raccordement et montage de l'appareil

ATTENTION!

Augmentation critique de la température en cas de charges trop importantes raccordées a l'appareil !

L'appareil et les câbles de raccordement peuvent être endommagés au niveau du bornier de raccordement !

Ne pas dépasser la charge maximale admissible par appareil !

ATTENTION!

Le câble de bus KNX peut entrer en contact avec la tension de service lors du raccordement du bus/des postes auxiliaires et des conducteurs de tension de service dans une boîte d'encastrement commune.

La sécurité de l'ensemble de l'installation KNX est menacée. Il est également possible de recevoir un choc électrique provenant d'appareils éloignés.

Ne pas placer les bornes de bus, de postes auxiliaires et de connexion de tension de service dans un logement de raccordement commun. Utiliser une boîte d'encastrement équipée d'une paroi de séparation solide ou des boîtes séparées (figure 2).

ATTENTION!

Risque d'endommagements en cas de montage en parallèle de plusieurs moteurs !

Les commutateurs de fin de course risquent de se souder ! Les moteurs, les ouvrants et l'appareil peuvent être détruits !

Ne raccorder qu'un seul moteur !

KNX
TBTS TBTF
230 V \~

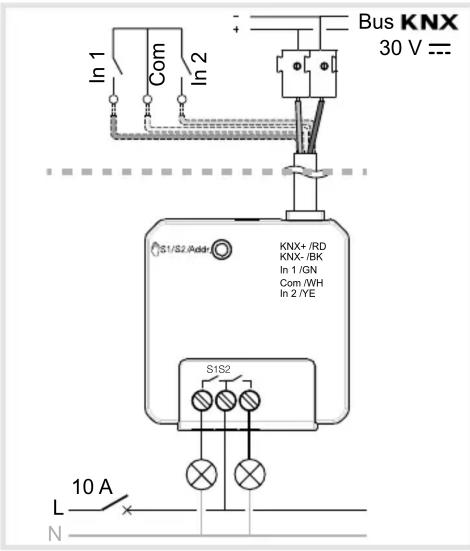

Figure 2 : installation avec logement de raccordement séparé

Figure 4 : raccordement à partir du moteur

Observer les instructions de montage pour la tension TBTS. Respecter une distance d'au moins 4 mm entre les câbles d'alimentation secteur et les câbles bus.

Le circuit d'installation doit être protégé par un disjoncteur 10A.

Ne pas raccorder des phases différentes (conducteurs extérieurs) sur l'appareil.

• Connecter le câble bus à l'aide de la borne de raccordement bus.
• Raccorder les charges (figure 3/4) aux bornes de raccordement de charge (2).
• Placer l'appareil dans la boîte prévue pour son installation.

Raccordement des entrées

vert blanc	jaune Rouge noir
In 1 Com	In 2 KNX+	KNX-

Tableau 1 : affectation des conducteurs de la ligne de commande.

- Raccorder les contacts sans potentiel aux entrées.

Mise en service

Systemlink: télécharger l'adresse physique et le logiciel d'application

• Mettre sous tension l'alimentation bus.
• Appuyer sur le bouton-poussoir d'adressage physique (1).
  Le bouton-poussoir lumineux d'adressage physique s'allume.

Si le bouton-poussoir lumineux ne s'allume pas, la tension bus est absente.

• Charger l'adresse physique dans l'appareil.
  La LED d'adressage physique du bouton-poussoir s'éteint.
• Télécharger le logiciel d'application.
• Noter l'adresse physique sur l'appareil.

Easylink

Veuillez vous référer à la description détaillée de l'outil de configuration Easylink pour obtenir des informations sur la configuration de l'installation.

Mettre l'appareil en service

- Mettre les sorties sous tension.

Activation/désactivation du mode test

L'appareil est raccordé. Présence de tension de bus et tension de commutation.

• Maintenir la touche (1) enfoncée > 5 s à l'aide d'un objet pointu, jusqu'à ce qu'il clignote en vert. L'appareil se trouve en mode test.

Ou avec le mode test activé

• Maintenir la touche (1) enfoncée > 5 s jusqu'à ce qu'elle clignote 3 fois en vert.
  L'appareil se trouve en mode de fonctionnement normal.

D Sans actionnement supplémentaire dans les 5 minutes, l'appareil quitte automatiquement le mode test.

Commande de la sortie en fonctionnement en mode test

La commande se fait via un appui court répété sur la touche (1).

L'appareil se trouve en mode test. La touche cli-gnotera en vert jusqu'à ce qu'elle soit actionnée.

• Appuyer brièvement sur la touche (1). La sortie change d'état de commutation

La commutation s'effectue d'après la séquence suivante : S1 fermé - S1 ouvert - S2 fermé - S2 ouvert.

Retour usine (RAZ) de l'appareil

• Il est possible de réinitialiser l'appareil aux réglages d'usine à partir du bouton-poussoir d'adressage physique.

La programmation est effacée lors de la réinitialisation aux réglages d'usine. Les commandes via le bus ne sont alors plus possibles.

- Appuyer sur le bouton-poussoir (1) de façon prolongée (> 10 s) jusqu'au clignotement rouge de la LED.

Annexes

Caractéristiques techniques

Tension d'alimentation KNX	21 32 V TBTS
Pouvoir de coupure	6 A AC1 230 V~
Courant de commutation à = 0,6	max. 6 A
Pouvoir de coupure minimal	10 mA
Altitude de fonctionnement	max. 2000 m
Degré de pollution	2
Tension de choc	4 kV
Indice de protection du boîtier	IP20
Indice de protection contrechocs mécaniques	IK 04
Catégorie de surtension	III
Température de fonctionnement	-5 °C +45 °C
Température de stockage/de transport	-20 °C +70 °C
Cadence de commutation maximale à pleinecharge	20 cycles de commutation/minute
Capacité de raccordement	0,75 mm ^2 2,5 mm ^2
Couple de serrage maximal	0.5 Nm
Protection en amont	disjoncteur 10A
Média de communication	TP
Mode de configuration S mode - Easy link controller
Type d'empreinte de vis	PZ1
Type d'installation

Interrupteur d'installationencastré / Boîte de dérivation apparente/ encastrée/électronique encastrée

Dimensions	44 x 43 x 22,5 mm
Consommation sur le bus KNX
typique	7 mA
au repos	5 mA
Lampes à incandescence	500 W
Lampes halogènes	500 W
Transformateur ferromagnétique	500 VA
Transformateur électronique	500 W
Tubes fluorescents
-non compensés	500 W
-pour ballast électronique	6 x 48 W
Lampes fluocompactes/LEDs	2 x 13 W
Temps de commutation en casde modification du sens selon paramétrage
Variante avec entrées
Nombre d'entrées	2
Type de contact à raccorder libre de potentiel
Longueur totale max. du câblerelié au contact	9,9 m
Tension et courant aux bornesdes entrées	12 V --- / 1mA

Que faire si

Impossible de passer en mode test. La LED d'adressage physique rouge s'allume.

Cause: vous n'avez pas appuyé assez longtemps sur le bouton-poussoir (1).

Appuyer brièvement sur le bouton-poussoir, la LED rouge s'éteint. Appuyer de nouveau sur le bouton-poussoir (> 5 s).

Pas de communication bus

Cause 1: tension bus absente.

Vérifier la polarité de câblage de la borne de raccordement bus.

Vérifier la tension de bus en appuyant brièvement sur le bouton-poussoir d'adressage physique (1), l'allumage de la LED rouge indique la présence bus.

Cause 2: l'appareil a été réinitialisé aux réglages d'usine.

Réaliser de nouveau la programmation et la mise en service.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe

CE et en Suisse
