VLS 026 RF SDD - Réfrigérateur VESTFROST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur à vaccins et congélateur à conteneurs d'eau solaire
Marque	Vestfrost
Modèle	VLS 026 RF SDD
Alimentation	Panneaux solaires (18 V, 360 W), compresseur 10-45 V DC
Température de stockage	+2 °C à +8 °C (vaccins)
Classe climatique	0,1,2,3,4,6,8 (ambiante 32 °C) / 5 et 7 (ambiante 43 °C)
Capacité	Non spécifiée ; panier pour vaccins et compartiment pour conteneurs d'eau
Matériau	Acier avec isolation mousse
Poids	Non spécifié
Dimensions	Non spécifiées
Compresseur	BD35K 101Z0211 10-45V
Ventilateur	Oui, pour refroidissement du compresseur
Contrôleur électronique	7095322 (VLS 026)
Thermomètre	Oui, affichage numérique
Éclairage intérieur	Non spécifié
Serrure	Oui, avec clés
Entretien	Nettoyage mensuel de la grille ; dégivrage manuel du congélateur ; drainage de la condensation
Sécurité	Détection de température haute/basse ; arrêt en cas de panne ; réfrigérant inflammable R290 (estimation)
Pièces détachées	Disponibles : compresseur, ventilateur, contrôleur, thermomètre, joints, charnières, etc.
Garantie	2 ans (pièces) ; 25 ans de performance pour les panneaux solaires

FOIRE AUX QUESTIONS - VLS 026 RF SDD VESTFROST

Comment démarrer le réfrigérateur VLS 026 RF SDD ?

Branchez l'appareil aux panneaux solaires avec des câbles de section 6 mm² (20 m max). Allumez l'interrupteur ON/OFF. Le compresseur démarre dès que la puissance solaire est suffisante. Patientez quelques minutes ; le démarrage peut nécessiter plusieurs tentatives.

Quelle est la température idéale pour les vaccins ?

La température dans le compartiment vaccins doit être comprise entre +2 °C et +8 °C. Vérifiez-la quotidiennement à l'aide du thermomètre intégré.

Comment dégivrer le compartiment congélation ?

Coupez l'alimentation du compartiment congélation via le bouton ON/OFF. Retirez les conteneurs d'eau. Ouvrez les bouchons de drainage (interne et externe). Placez une bassine d'eau chaude (pas bouillante) à l'intérieur, fermez le couvercle 30 min. Enlevez le givre avec une raclette en plastique. N'utilisez jamais d'ustensiles pointus ni d'appareils électriques.

Pourquoi le compresseur ne démarre-t-il pas ?

Vérifiez que les panneaux solaires reçoivent assez de lumière et que les câbles sont correctement branchés. Contrôlez le fusible (15 A) situé sur le boîtier. Si tout est en ordre, patientez : le compresseur peut faire plusieurs tentatives avant de démarrer.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Utilisez un chiffon doux avec de l'eau chaude et un détergent non parfumé. Ne versez pas d'eau sur le panneau de contrôle. Nettoyez la grille de ventilation une fois par mois. Pour le joint du couvercle, utilisez de l'eau propre et vérifiez son étanchéité après nettoyage.

Que faire en cas de température trop basse dans le compartiment vaccins ?

Contactez un superviseur technique. Le point de consigne bas du contrôleur numérique peut nécessiter un ajustement. Ne modifiez pas les réglages vous-même.

Comment évacuer la condensation ?

Déplacez les vaccins dans un autre réfrigérateur ou une boîte froide. Coupez l'alimentation du compartiment vaccins. Ouvrez les deux bouchons de drainage (interne et externe). Placez un bac sous le drain. Après écoulement, nettoyez l'intérieur et séchez. Remettez les bouchons et rétablissez l'alimentation.

Quels sont les avertissements de sécurité importants ?

Ne bloquez pas les ouvertures de ventilation. N'utilisez pas d'appareils électriques à l'intérieur. Ne percez pas le circuit de réfrigération. Ne stockez pas d'aérosols inflammables. L'appareil contient du réfrigérant inflammable ; les réparations doivent être faites par du personnel qualifié uniquement.

Quelles pièces de rechange sont disponibles ?

Compresseur (BD35K), ventilateur, contrôleur, thermomètre, interrupteurs, fusibles, joints de couvercle, charnières, clés, etc. Consultez la liste des pièces dans la notice (page 15-18). Pour commander, indiquez le type et le numéro de série de l'appareil.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Suivez la réglementation locale pour les déchets électriques et électroniques. Apportez-le à un point de collecte agréé. Les panneaux solaires doivent également être recyclés conformément aux directives en vigueur.

MODE D'EMPLOI VLS 026 RF SDD VESTFROST

Mise au rebut

Puisque l'appareil contient des hydrocarbures réfrigérants, veuillez vous référer aux directives ci-dessous.

La quantité et le type de réfrigérant utilisés dans votre appareil sont indiqués sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil, afin d'éviter la formation de mélanges gaz/air inflammables dans la pièce où l'appareil est installé, dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT :

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

AVERTISSEMENT :

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation, sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT :

Ne pas endommager le système de réfrigération.

AVERTISSEMENT :

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage, sauf s'ils sont recommandés par le fabricant.

AVERTISSEMENT :

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT :

Cet appareil n'est pas conçu pour une utilisation par de jeunes enfants ou des personnes handicapées, sauf s'ils sont sous la surveillance d'un adulte responsable. Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

AVERTISSEMENT :

Les enfants ne doivent pas jouer avec l'appareil.

AVERTISSEMENT :

Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

AVERTISSEMENT :

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

AVERTISSEMENT :

Danger - risque d'incendie ou d'explosion si un réfrigérant inflammable est utilisé. L'appareil doit être réparé uniquement par un personnel qualifié.

AVERTISSEMENT :

Lors de la mise en place de l'appareil, assurez-vous que son cordon d'alimentation n'est ni coincé ni endommagé.

AVERTISSEMENT :

Ne placez pas plusieurs prises de courant portables ou des sources d'alimentation portables à l'arrière de l'appareil.

Sommaire

AVERTISSEMENT 2

Introduction 4

Instructions de fonctionnement 4

Votre VLS 024/056 SDD .5

Déballage et mise en place 6

Installation et mise en marche 7

Chargement de l'appareil 8

Panneau de contrôle 9

Panneaux solaires 9

Entretien et nettoyage 10

Dégivrage 11

Drainage du condensat 12

Identification des pannes 13

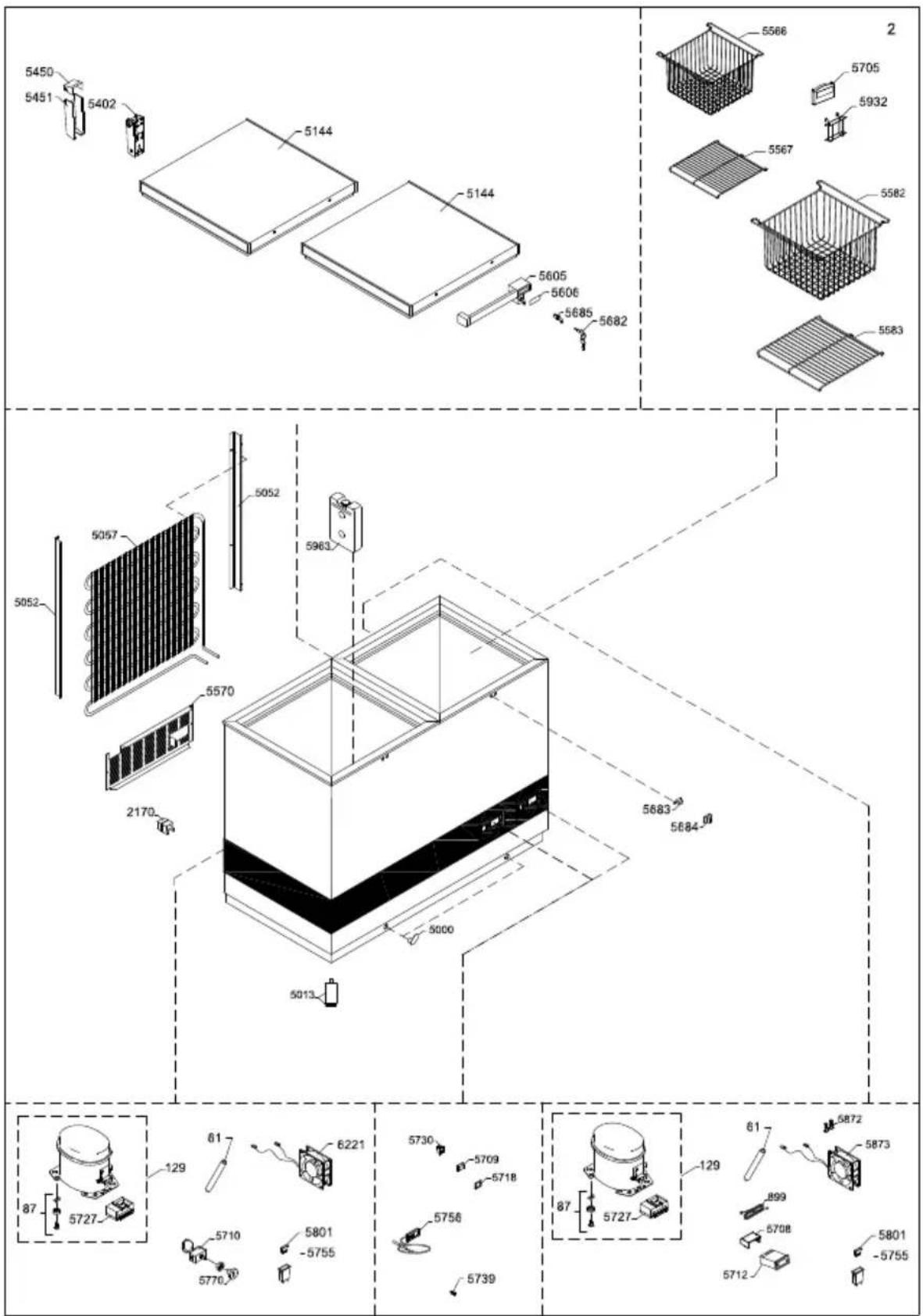

Garantie, pièces de rechange et service après-vente 14

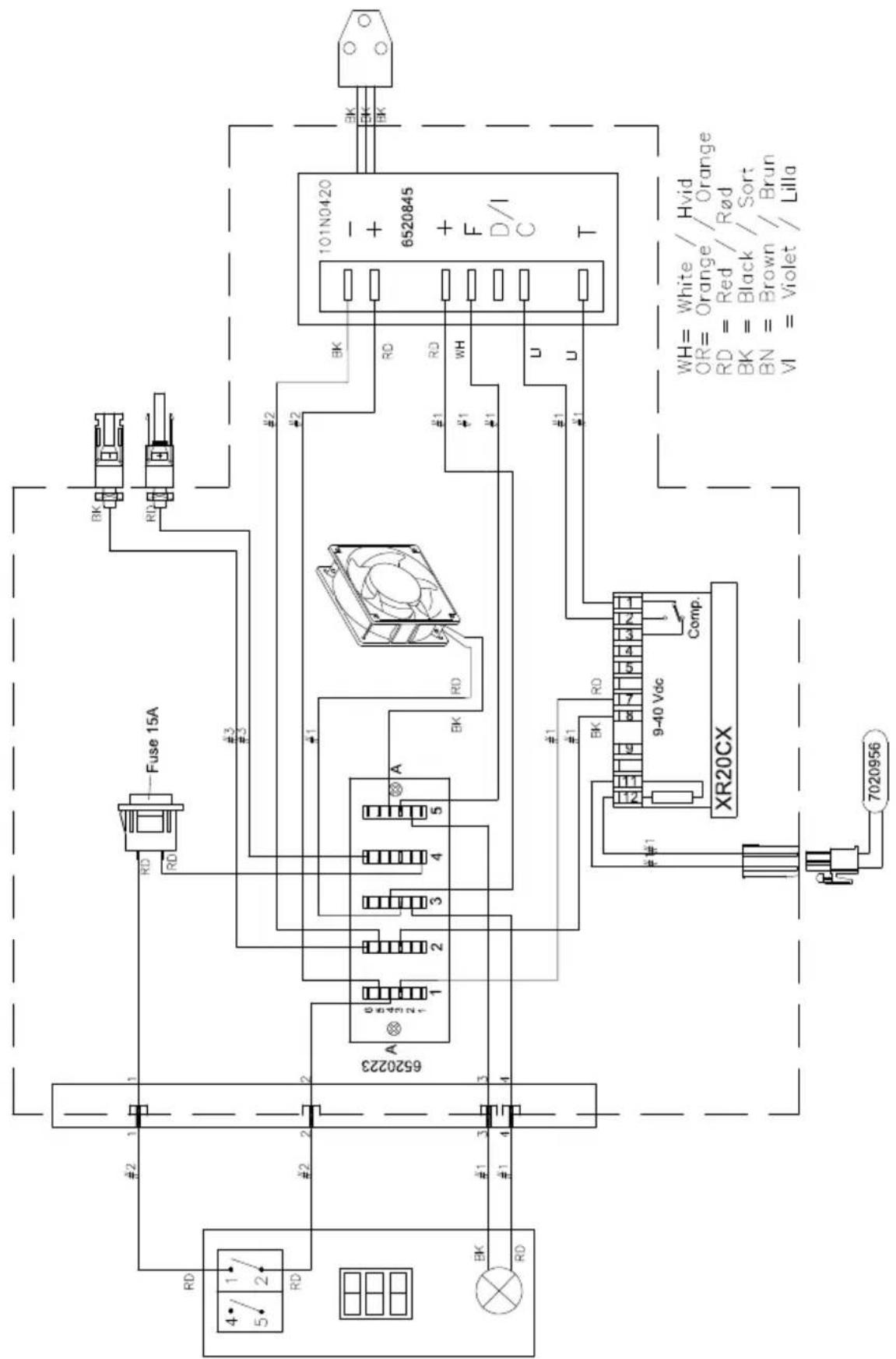

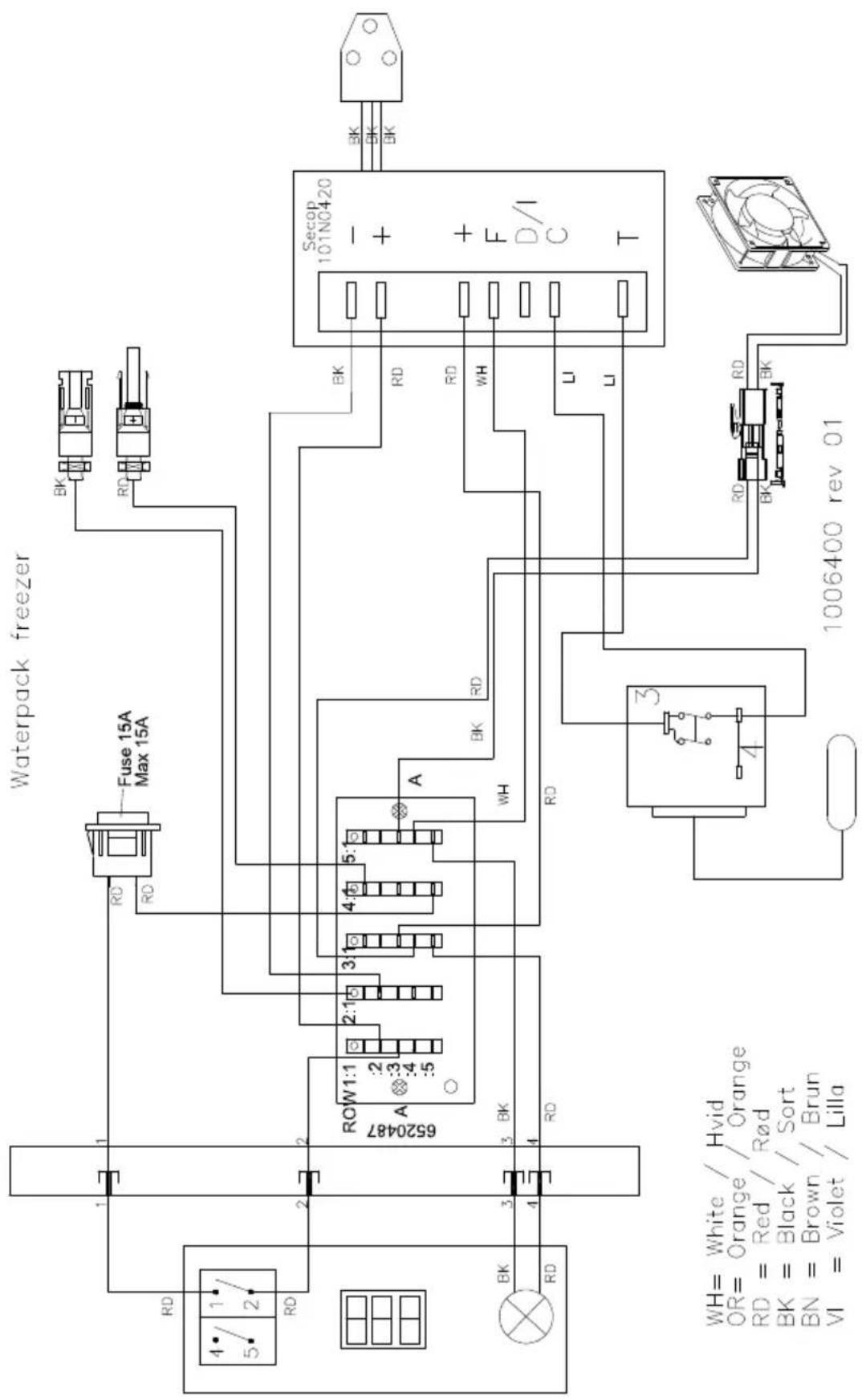

Schéma électrique 15

Mise au rebut 19

Introduction

La philosophie qui soutient le système VLS 026/056 SDD est :

• Simplicité
• Sécurité
• Robustesse
• Fiabilité

Le système VLS 026/056 SDD est composé des éléments suivants :

• Réfrigérateur et compartiment de condensation.
• Panneaux solaires
• Équipement pour l'installation des panneaux solaires
• Câbles des panneaux solaires au VLS 026/056 SDD

Le VLS 026/056 SDD est un réfrigérateur à vaccins et un congélateur à conteneurs d'eau. Il dispose d'un compartiment pour le stockage des vaccins (+2°C à +8°C) équipé d'un panier et d'un compartiment pour le stockage et la congélation des contenants d'eau.

Avec une bonne installation et en suivant quelques séquences d'entretien, le système fonctionnera sans problème pendant plusieurs années.

Instructions de fonctionnement

Le compresseur requiert que les panneaux solaires puissent fournir une puissance supérieure à un certain seuil pour qu'il démarre. Une fois démarré, le compresseur peut fonctionner en consommant une puissance moindre que celle du seuil de démarrage. Le compresseur peut avoir besoin de quelques tentatives de démarrage pour fonctionner. Soyez donc patient !

Lors de journées avec des conditions météorologiques changeantes, le compresseur peut démarrer et s'arrêter plusieurs fois.

Le bruit provenant de l'appareil VLS 026/056 SDD est de faible intensité et est généré par le ventilateur de refroidissement du compresseur.

Le compresseur est pratiquement silencieux. Le ventilateur démarre un instant avant le compresseur et s'arrête un instant après son arrêt.

Le contrôleur est réglé en usine et ne doit être réglé que par le personnel autorisé.

Des paniers sont inclus avec la fourniture de l'appareil et ils DOIVENT être utilisés pour le stockage des médicaments.

Code PQS	Modèle Spécificati	ons de perfor-mance PQSRéférence de spécification	Registre d'essai de type in-dépendant PQSRé gastre de vérification du produit:
E003/091 VLS 026RF SDD E003/RF05.4 E003/RF05-VP.4
E003/092 VLS 056RF SDD E003/RF05.4 E003/RF05-VP.4

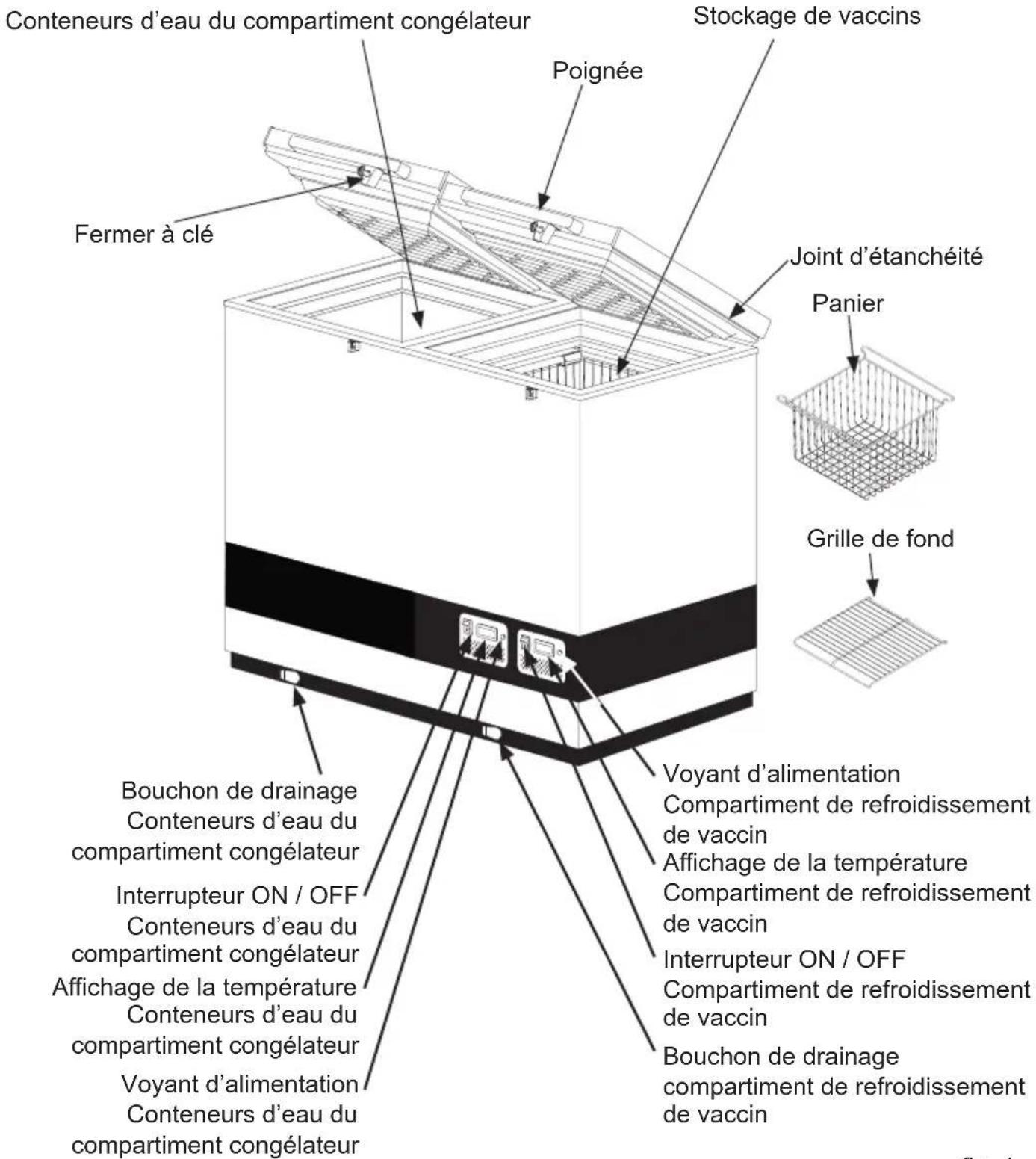

Familiarisez-vous avec votre VLS 026/056 SDD

fig. 1

Déballage et mise en place

Déballage

Déballer l'appareil et s'assurer qu'il n'a subi aucun dommage. Si vous constatez un dommage quelconque, veuillez informer votre superviseur.

Emplacement

Installez l'appareil dans un endroit sec et bien ventilé. Évitez une installation près de sources de chaleur ou sous la lumière directe du soleil. Placez l'appareil sur le sol et assurez-vous qu'il soit de niveau.

Pieds

Mettez l'appareil à niveau en vissant ou en dévissant les pieds réglables.

Si l'appareil est placé sur une surface douce, par exemple parquet ou tapis, vous devez revérifier si l'appareil est toujours de niveau après un certain temps, car la surface peut s'affaisser sous le poids de l'appareil.

fig. 2

Température ambiante

L'appareil est conçu et réglé pour produire une température optimale dans le compartiment pour vaccins pour une température ambiante minimale/maximale de +5 °C à +43 °C.

REMARQUE : L'appareil ne doit pas être placé dans une température ambiante de moins de +5 °C.

REMARQUE : mise à jour des spécifications PQS de l'OMS :

Les spécifications de température du réfrigérateur de stockage des vaccins permettent de brefs écarts

de la cible générale de +2 °C à

+8 °C.

La classe climatique est indiquée sur l'étiquette de notation.

Classe climatique :

0,1,2,3,4,6,8 = ambiant 32 °C

Classe climatique

5 et 7 = ambiant 43 °C

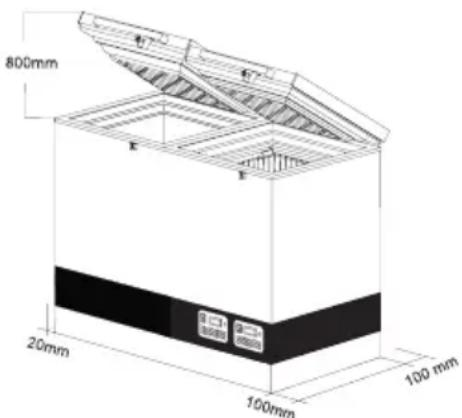

REMARQUE : L'accès à la grille de ventilation doit être libre. Sur la face arrière

Important : N'utilisez pas de flamme nue ou de cigarettes à proximité de l'appareil.

fig. 3

Ventilation

Il est important que l'appareil soit bien ventilé et que l'air puisse circuler librement par-dessus, par-dessous et autour de l'appareil. La figure 3 illustre comment l'indispensable circulation de l'air peut être assurée. Il doit y avoir au moins 30 mm d'espace entre la base de l'appareil et le sol.

Les ouvertures de ventilation sur l'appareil ou sur la structure incorporée doivent être maintenues libres de toute obstruction.

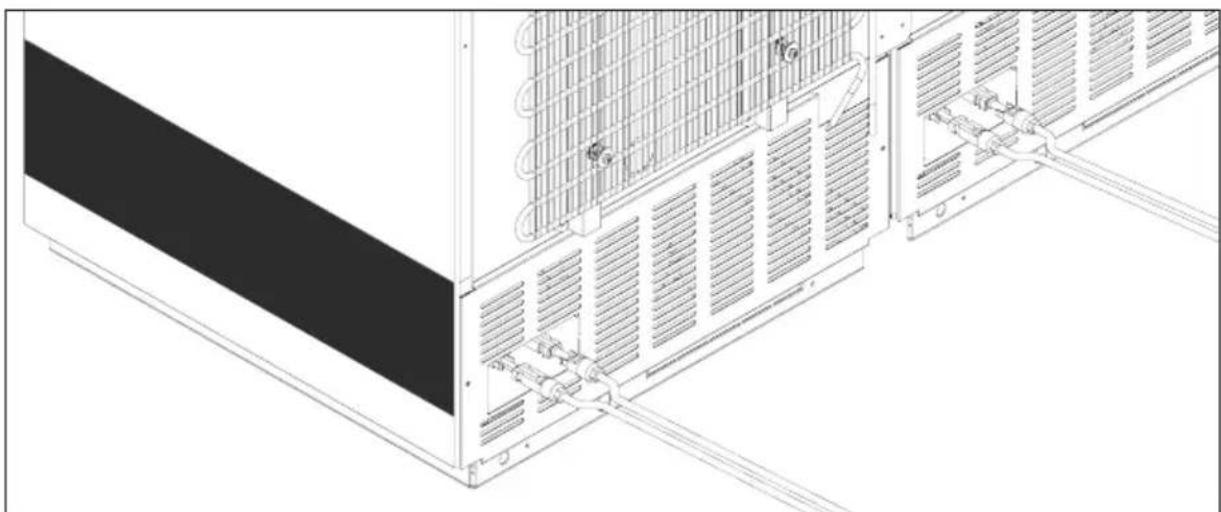

Installation et mise en marche

Raccordez l'appareil aux panneaux solaires selon le tableau 1 qui donne les longueurs et dimensions des câbles à utiliser pour raccorder l'appareil.

Taille standard du câble et de la longueur : 6 mm² et 20 m

Les câbles blindés des panneaux solaires sont équipés de connecteurs mâles/femelles compatibles avec MC4. Les connexions doivent ensuite être montées sur les connecteurs mâles/femelles prémontés compatibles avec MC4 situés sur le dos de l'appareil - voir fig. 4.

Les connexions sont du type plug and play et ne peuvent être installées que correctement - mâle à femelle / femelle à mâle.

Tableau 1

Dimension:		Longueur max.:
Section transversale	AWG
[mm2]	[Jauge]	[m]	[pieds]
2,5	12	8	26
4	12	13	42
6	10	20	65
10	8	32	105

Nettoyez minutieusement l'appareil avant son démarrage.

Démarrage

Avant de mettre les vaccins dans l'appareil, le ballast de poches de glace doit être gelé. Le temps requis pour le refroidissement dans une température ambiante de 43 °C sera approximativement 6 jours.

Quand la température lue sur l'affichage du thermomètre est approximativement +4 °C le matin, l'appareil est prêt à recevoir les vaccins. Vérifiez la température dans le haut du panier. Cette température doit se situer entre +2 °C et +8 °C.

Les vaccins doivent être placés et arrangés comme montré. Voir page 8.

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre et se situer entre +2 °C et +8 °C. Le dispositif de commande est réglé en usine et ne doit pas être ajusté par du personnel non autorisé.

fig. 4

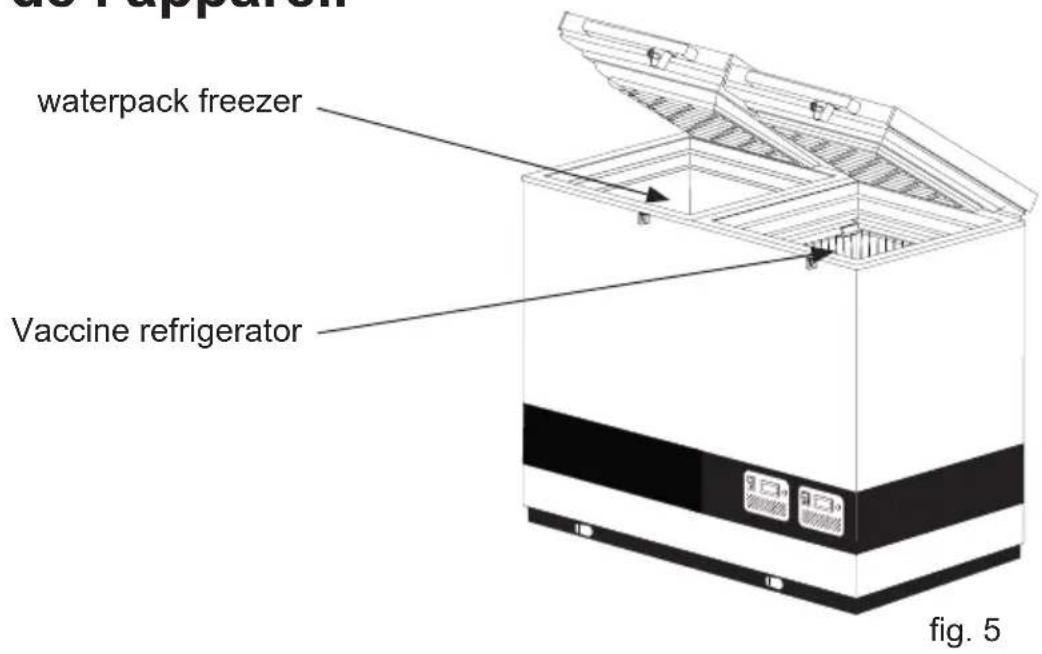

Chargement de l'appareil

Chargement des vaccins

Une fois la température du compartiment à vaccins stabilisée, que celle-ci se trouve entre +2 et +8 °C et que le compresseur s'arrête et repart, les vaccins peuvent être introduits.

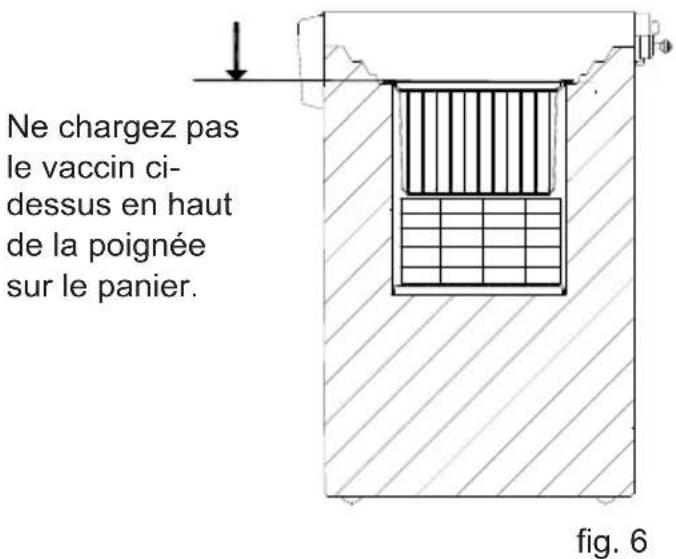

La charge du vaccin dans le panier ne doit pas être au-dessus du panier.

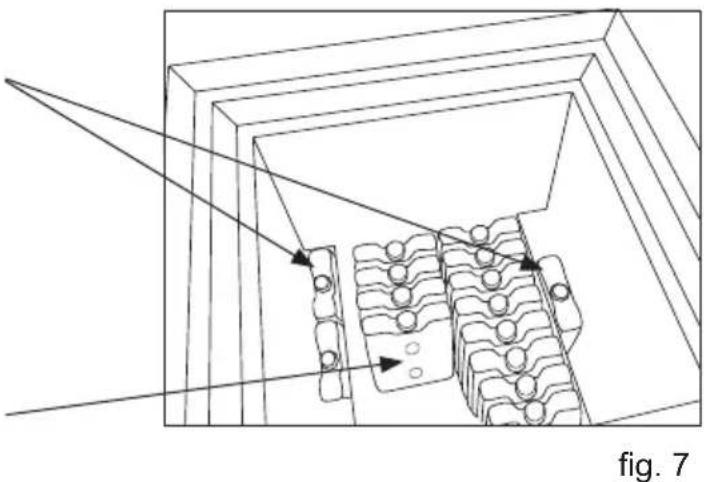

Contenants d'eau de congélation :

Placez les contenants d'eau dans les rainures - après 24 heures les contenants sont congelés.

Les contenants d'eau congelés peuvent être stockés au milieu du congélateur.

Panneau de contrôle

La diode verte indique que l'alimentation

Panneaux solaires

Emplacement

Les panneaux solaires doivent toujours être placés sur un toit ou une planche stable, de façon sûre et facilement accessible (non pour le public).

Les panneaux solaires doivent toujours être montés en respectant les instructions du fournisseur et avec les vis et pièces de fixation incluses ou commandées par le fabricant.

Ne placez pas les panneaux solaires à l'ombre d'édifices, d'arbres, etc. Les surfaces des panneaux solaires doivent être orientées directement vers le soleil.

Caractéristiques

Les caractéristiques obligatoires des panneaux solaires sont indiquées dans le tableau 2.

Tableau 2

Type: Type 2 selon E	003 / PV01 entrainment direct
Tension nominale :	18 V
Puisance nomi- nale :	360 W (conditions stan- dards d'essai)
Nombre de modules raccordés en paral- lèle par batterie :	2 réseaux paralleilles 4 modules paralleilles pr array
Garantie : Min. 2 années	es
Garantie de perfor- mance :	25 années (à 80 % de la valeur d'origine)
Certificates : UL, TÜV	ou conformité avec les exigences de CEI 61215

Entretien et nettoyage

Entretien de l'appareil VLS 026/056 SDD

Entretien journalier :

La température du compartiment pour vaccins doit toujours être relevée sur le thermomètre chaque matin et chaque soir. Veuillez noter que les vaccins dans l'appareil ne doivent pas geler. La température est réglée en usine et ne doit pas être ajustée par du personnel non autorisé.

Vérifiez chaque jour que le couvercle intérieur est placé correctement et qu'il s'ajuste étroitement à l'appareil.

Entretien mensuel :

Nettoyez la grille à l'arrière du réfrigérateur une fois par mois.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés une fois par an ou plus souvent si nécessaire.

Entretien des panneaux solaires - Entretien hebdomadaire :

Les panneaux solaires doivent être nettoyés de la poussière une fois par semaine ou plus souvent si nécessaire. Le nettoyage doit se faire avec de l'eau.

Entretien mensuel :

Éviter l'ombrage

Il convient de surveiller régulièrement que les stores ne se présentent pas comme de nouveaux arbres imposants, car cela réduirait la quantité d'énergie produite par le système.

Entretien annuel :

Les raccords électriques et les composants doivent être vérifiés et nettoyés au moins une fois par an ou plus souvent

si nécessaire. À cause du risque de feu, il est nécessaire d'enlever la poussière et la saleté.

Vérifier le matériel de montage pour s'assurer qu'il est en bon état et s'assurer que la connexion à la terre est continue.

Vérification des boîtes de jonction pour s'assurer qu'il n'y a pas d'accumulation d'eau et que l'intégrité des joints de couvercle, des raccords et des dispositifs de serrage est intacte.

Tous les boulons et les écrous doivent être resserrés 2 semaines après l'installation puis une fois par an.

Nettoyage

Débranchez l'alimentation avant le nettoyage. La meilleure façon de nettoyer l'appareil est d'utiliser de l'eau chaude avec une petite quantité de détergent non parfumé. N'utilisez jamais de produits de nettoyage décapants. Utilisez un chiffon doux. Rincez à l'eau claire et séchez minutieusement. Il est important d'éviter que l'eau s'écoule dans le panneau de contrôle.

Le joint d'étanchéité autour du couvercle doit être nettoyé régulièrement afin d'éviter la décoloration et pour prolonger la durée d'utilisation. Utilisez de l'eau propre. Après le nettoyage du joint d'étanchéité, vérifiez qu'il continue de fournir une bonne étanchéité.

Si l'appareil n'est pas utilisé pendant une période de temps, ouvrez l'interrupteur d'alimentation, débranchez l'appareil, videz l'appareil, nettoyez l'intérieur et laissez le couvercle ouvert pour permettre à l'air de circuler afin de prévenir les odeurs.

Dégivrage

compartiment de congélation. Une mince couche de givre ou de glace n'affecte pas la performance du congélateur, mais une couche épaisse peut amener le congélateur à ne pas réfrigérer les contenants d'eau de façon satisfaisante. Les petits morceaux de givre peuvent être ôtés en utilisant une raclette en plastique.

N'utilisez jamais d'appareils électriques ou d'ustensiles coupants ou pointus, car ceux-ci risquent d'endommager l'intérieur de l'appareil.

4-5 mm, le congélateur doit être complètement dégivré.

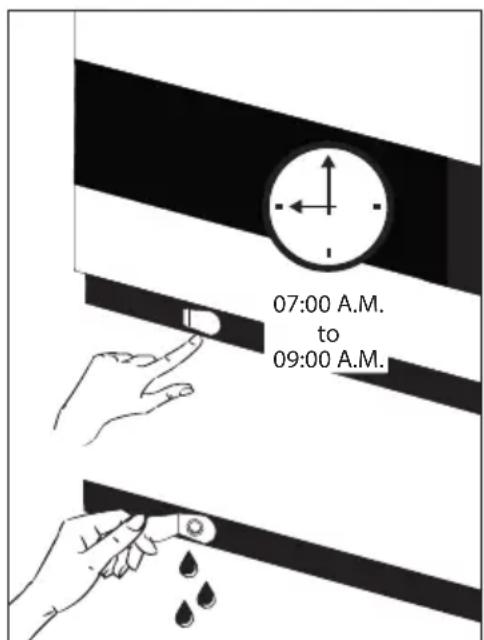

Le dégivrage doit être exécuté le matin entre 7 et 9 heures, juste avant que la radiation solaire soit à nouveau suffisante pour faire démarrer le compresseur et le système de réfrigération.

Procédez comme suit.

1. Coupez l'alimentation par le bouton MARCHE/ARRET (ON/OFF). Important ! Coupez UNIQUEMENT l'alimentation du compartiment de congélation. (Voir fig. 8)
2. Retirez tous les contenants d'eau du compartiment de congélation. Placez-les dans une boîte froide vide ou enveloppez-les pour les garder le plus froid possible.
3. Maintenez le couvercle du congélateur ouvert.
4. Ouvrez les deux bouchons de drainage. Un est situé à l'intérieur du compartiment de congélation et l'autre est situé sur le devant gauche de l'appareil.
5. Placez un bac sous le drain d'eau de dégivrage.
6. Placez une bassine d'eau chaude (mais pas bouillante) dans le congélateur, refermez le couvercle et attendez environ 30 minutes avant d'ôter, au moyen d'une raclette en plastique, le givre qui se défait.
7. Afin d'éviter que l'eau n'abîme le sol durant le dégivrage, il est recommandé de vérifier le bac collecteur d'eau de dégivrage de temps en temps et de couvrir le sol autour du conduit d'eau de dégivrage afin de le protéger contre les morceaux de glace et les éclaboussures. Quand tout le givre et toute la glace sont fondus, nettoyez l'intérieur de l'armoire, le couvercle, le joint du couvercle et l'extérieur de l'armoire en utilisant de l'eau et un détersif doux non parfumé. Asséchez le congélateur avec un chiffon doux et assurez-vous qu'il ne reste plus d'humidité après le nettoyage.
8. Remettez en place les bouchons de drainage interne et externe et assurez-vous que le joint du couvercle n'est pas défectueux.
9. Rétablissez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF).
10. Assurez-vous que les contenants d'eau ne fuient pas avant de les retourner dans le compartiment de congélation. Placez les contenants d'eau en suivant les instructions, environ 5 minutes après le redémarrage. Fermez le couvercle.

Drainage du condensat

À cause de l'humidité de l'air associée aux surfaces froides à l'intérieur du compartiment pour vaccins, il faut s'attendre à ce que de la condensation se forme sur les côtés du revêtement intérieur. La condensation sera recueillie au bas d'où elle doit être régulièrement drainée. Si le bas du compartiment pour vaccins est couvert d'eau de condensation, il faut amorcer le drainage/séchage.

La condensation augmente si :

• L'appareil est trop fréquemment ouvert. Le couvercle ne ferme pas ajustement.
• Le joint du couvercle est défectueux.
• Le niveau d'humidité est élevé.

Le dégivrage doit être exécuté le matin entre 7 et 9 heures, juste avant que la radiation solaire soit à nouveau suffisante pour faire démarrer le compresseur et le système de réfrigération.

Procédez comme suit : IMPORTANT !

Avant le drainage de la condensation, les vaccins doivent être déplacés vers un autre ILR en fonctionnement ou une boîte froide avec des contenants de glace conditionnés.

1. Coupez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF). Important ! Coupez UNIQUEMENT l'alimentation du compartiment de vaccins. (Voir fig. 9)
2. Ouvrez les deux bouchons de drainage. L'un est situé à l'intérieur du compartiment de congélation et l'autre est situé sur le devant droit de l'appareil.
3. Placez un bac sous le drain d'eau de condensation.
4. Quand toute la condensation et les gouttes d'eau sur le recouvrement ont été soigneusement retirées, nettoyez l'intérieur de l'armoire, le couvercle, le joint du couvercle et l'extérieur de l'armoire en utilisant un détersif doux non parfumé. Séchez le compartiment pour vaccins avec un chiffon doux et assurez-vous qu'il ne reste plus d'humidité après le nettoyage.
5. Remettez en place les bouchons de drainage interne et externe et assurez-vous que le joint du couvercle n'est pas défectueux.
6. Rétablissez l'alimentation par le bouton MARCHE/ARRÊT (ON/OFF).
7. Quand l'appareil a atteint les températures sécuritaires requises (2°C - 8°C) pour entreposer les vaccins, placez ces derniers en rangées nettes avec des espaces.

fig. 10

Identification des pannes

Tableau 3

En cas d’anomalie Causes	es possibles Marché à suivre
Le compresseur ne fonctionne pas et les poches de glace ne sont pas froides	Patient. Le compresseur va certain-nement seMETTE en marche dans quelques minutes.	Si ce n'est pas le case,procéder aux vérifications suivantes:- Vérifiéz que l'alimentation est branchée et que le cable du panneau solaire à l'appareil n'est pas endom-magé.- Vérifier l'état du fusible et le rempla-cer si nécessaire.- Si tous les éléments ci-dessus sont en ordre,appeler un responsable technique.
Le compresseur tourne,et la température est trop haute.	La grille de ventilation est bloquée.Le couvercle n'est pas fermé correc-temment.Le ventilateur dans le compartment du compresseur est bloqué ou défec-tueux.L'appareil est placé dans une tempéra-ture ambiente trop elevée.	Assurer la libre circulation de l'air.S'assurer que le couvercle soit bien fermé.Vérifiéz que le ventilateur fonctionne, sinon,le remplaçer.Voir la section:ServiceProtégér l'appareil contre la lumière directe du soleil et assurer une meil-leure ventilation de la pierce.
La température dans le VLS 024 SDD est trop BASSE	Pour point bas sur le contrôleur numé-rique de série	Contactez superviseur technique pour l'ajustment.
La température n'est pas affichée	Il n'y a pas assez de luzière pour le capteur solaire pour fonctionner	Allumer la luzière
Aucune luzière dans la diode verte,pendant la journée	Commutateur est désactivéLe fusible a fondu.La diode est défectueuse.	Activez l'interrupteurRemplacez le fusibleRemplacez la diode.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique (par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique) ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux, l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériel, et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut plus être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dus au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points énumérés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l'appareil est due à un fusible

grillé ou à une mauvaise utilisation, c'est cette personne qui devra régler les frais entraînés par cette intervention.

Pièces de rechange

Lors de la commande de pièces de rechange, indiquer le type, numéro de produit et de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

fig. 11

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement !

Schéma électrique

1006432 rev 02

Poste Numéro d'article Nom d'article

0061 0-6538001 Déshydrateur,

0087 0-6038175 Pieds complets/compresseur (jeu)

0129 8-036510214 Compresseur - BD35K 101Z0211 10-45V

0899 7020956 Palpeur

2170 0-A9301260103 Pièce intermédiaire

5000 3010049 Bouchon de drainage

5013 3040400 Pied réglable

5052 2042052-01 Garniture pour condenseur

5057 6010436 Condenseur

5144 5000917024 Couvercle mousse sans poignée/charnière

5402 1510059 Charnière

5450 3011135-01 Partie sup./capot charnière

5451 3010032-01 Partie inf./capot charnière

5566 3510054 Panier VLS024/HFK024

5567 3510056 Grille de fond VLS024/HFK024

5570 2042044 Grille cache moteur

5582 3510517 Panier VLS048/HFK048

5583 3510518 Grille de fond VLS048/HFK048

5605 304090501 Poignée avec serrure

5606 8090342-94 Décoration poignée

5682 1510046 Clef, jeu - 2

5683 2040145 Serrure à ressort

5684 3010265-01 Couvercle

5685 600098801 Serrure avec clefs

5705 7020406 Dispositif de surveillance de la température

5708 7020196 Couvercle pour le contrôleur Dixell

5709 7060104 Cadre pour enjoliveur à bascule

5710 6520038 Thermostat, congélation

5712 7095326 Contrôleur électronique VLS 056

5712 7095322 Contrôleur électronique VLS 026

5718 7060105 Couvercle d'interrupteur à bascule

5727 6520845 Dispositif de démarrage pour compresseur

5730 7020245 Interrupteur "on-off"

5739 7010139 Indicateur d'état

5755 7060062 Porte-fusible

5756 7020392-03 Thermomètre

5770 3010005-01 Bouton réglage thermostat

5801 8470156 Fusible 15A

5872 A903007 "Well-nut", Vis, jeu

5873 7090403 Ventilateur

5932 3510524 Support pour moniteur de température

5963 A93010357 Élément eutectique

6221 7030823 Ventilateur

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adaptés des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.

AVERTISSEMENT
