MODE D'EMPLOI TE22 TECHNAXX

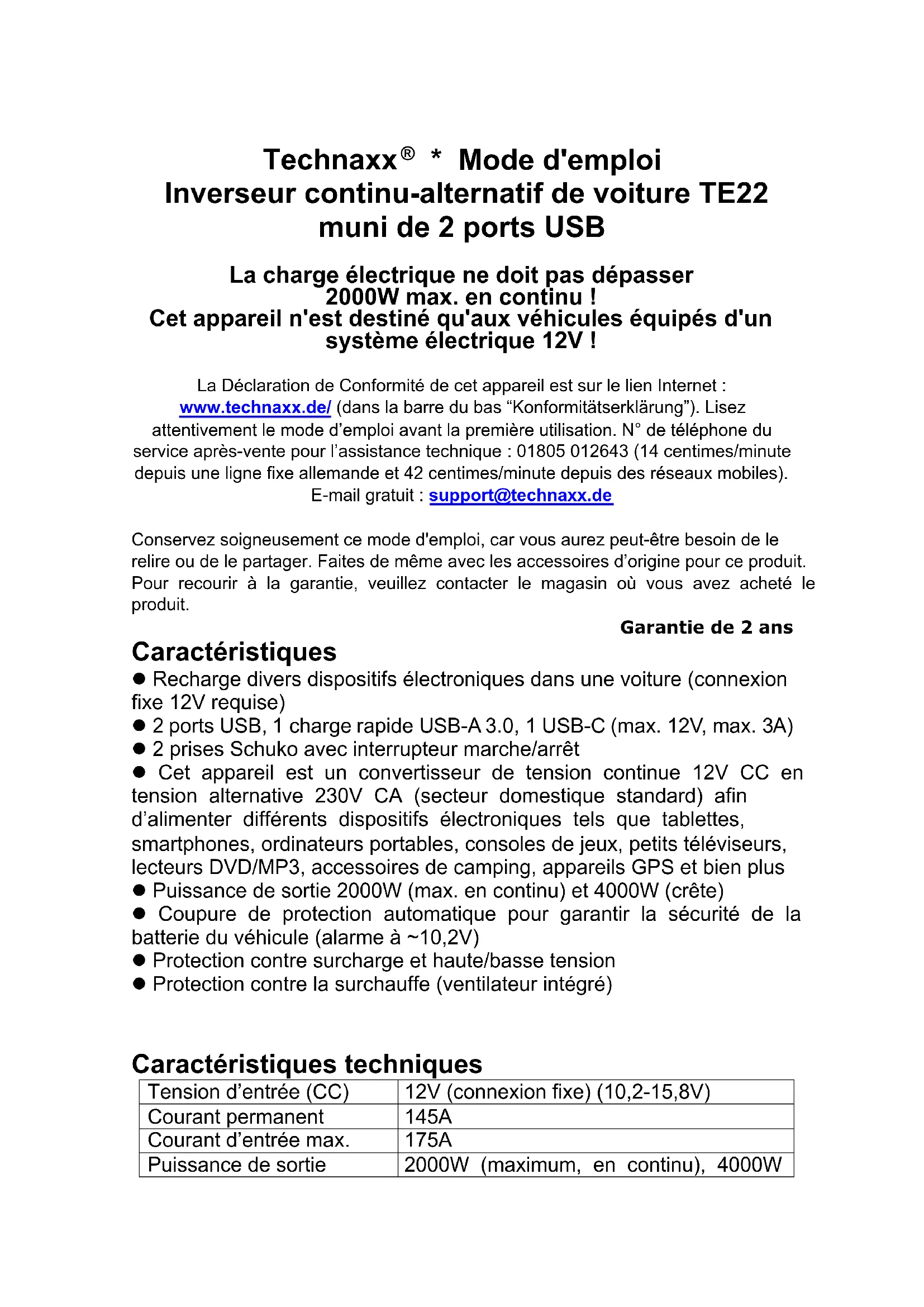

Technaxx® * Mode d'emploi Inverseur continu-alternatif de voiture TE22 muni de 2 ports USB

La charge électrique ne doit pas dépasser 2000W max. en continu! Cet apparéil n'est destiné qu'aux vehicules équipés d'un système électrique 12V!

La Déclaration de Conformité de cet apparéil est sur le lien Internet: www.technaxx.de/ (dans la barre du bas "Konformitätserklärung"). Lisez attentivement le mode d'emploi avant la première utilisation. N° de téléphone du service après-vente pour l'assistance technique : 01805 012643 (14 centimes/minute depuis une ligne fixe allemande et 42 centimes/minute depuis des réseaux mobiles). E-mail gratuite : [e-mail]

Conservez soigneusement ce mode d'emploi, car vous aurez peut-être besoin de le relire ou de le partager. Faites de même avec les accessoires d'origine pour ce produit. Pour recourir à la garantie, veuilles contacter le magasin où vous avez acheté le produit.

Garantie de 2 ans

Caracteristiques

• Recharge divers disposits électroniques dans une voiture (connexion fixe 12V requise)
• 2 ports USB, 1 charge rapide USB-A 3.0, 1 USB-C (max. 12V, max. 3A)
• 2 prises Schuko avec interrupteur marche/arrêt
• Cet apparéil est un convertisseur de tension continue 12V CC en tension alternative 230V CA (secteur domestique standard) afin d'alimenter différents dispositifs électroniques tels que tablettes, smartphones, ordinateurs portables, consoles deieux, petits téléviseurs, lecteurs DVD/MP3, accessoires de camping, apparéils GPS et bien plus
• Puissance de sortie 2000W (max. en continu) et 4000W (crête)
• Coupure de protection automatique pour garantir la sécurité de la batterie du vehicule (alarme à 10,2V )
• Protection contre surcharge et haute/basse tension
• Protection contre la surchauffe (ventilateur intégré)

Caracteristiques techniques

Tension d'entrée (CC)	12V (connexion fixe) (10,2-15,8V)
Courant permanent	145A
Courant d'entrée max.	175A
Puisance de sortie	2000W (maximum, en continu), 4000W
	(crete)
Tension de sortie USB (CC)	5V-12V
Tension de sortie Schuko (CA)/fréquence (CA)	230V / 50Hz nominale
Forme ondulée de sortie	Onde sinusoidale.
Efficacité de charge nominale	85%
Alarmé et coupure de bassé tension de batterie	à ~10,2V
Ports de sortie USB (CC)	30Watt (partage)
Sortie CA	2 ports Schuko
Coupe-circuit (surcharge CC)	6 fusibles de voiture internes 40A (replaçables, recommends par un technicien)
Poids/Dimensions	4,2kg / (L) 36,0 x (I) 26,0 x (H) 11,9cm
Contenu de la boîte	Inverseur continu-alternatif de voiture TE22 muni de 2 ports USB, 2 cables de raccordement 0,6m, mode d'emploi

Utilisation normale

L'inverseur continu-alternatif est unconçu pour convertir une tension de courant continu 12 V en

• tension de courant alternatif 230 V/50 Hz et/ou
• tension de courant continu de 12 V/max. 3000 mA (USB-A QC3.0)
• tension de courant continu de 12 V/max. 3000mA (USB-C)

L'inverseur continu-alternatif est uniquement concu pour une installation permanente.
→Cet apparéil n'est pas conscience pour être utilisé par les enfants ou des personnes dont les capacities mentales sont limitées ou qui sont dépourvues d'expérience et/ou de connaissances techniques. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil.
Cet apparéil n'est pas destiné à un usage commercial.
Toute autre utilisation ou modification de l'appareil est considérée comme inappropriée et entraine des risques considérables. Le fabricant ne sera pas responsable des dommages liés à une utilisation incorrecte.

Sites prévus

L'inverseur continu-alternatif est uniquement conçu pour être installé dans

• les automobiles (et camions)
  les caravanes
• les bateaux équipés de batteries 12V.

Ne placez pas l'inverseur continu-alternatif :

• à proximité de sources de chaleur (radiateurs, rayons directs du soleil), de matériaux inflammables, de compartmentement de batterie ou de batterie de démarrage. - dans des endroits humides ou exposés à des éclaboussures ou gouttes d'eau. - dans des environnementes représentant des risques d'explosion.

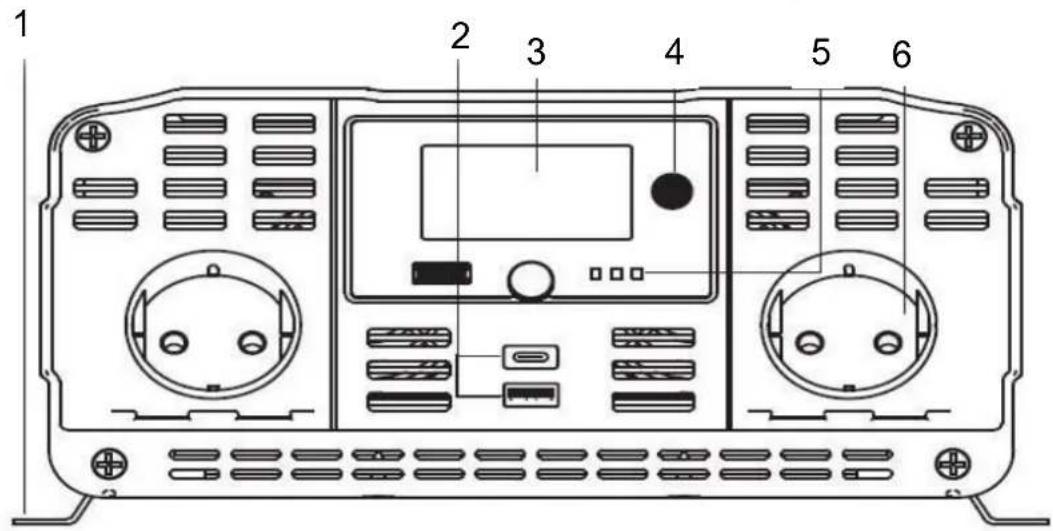

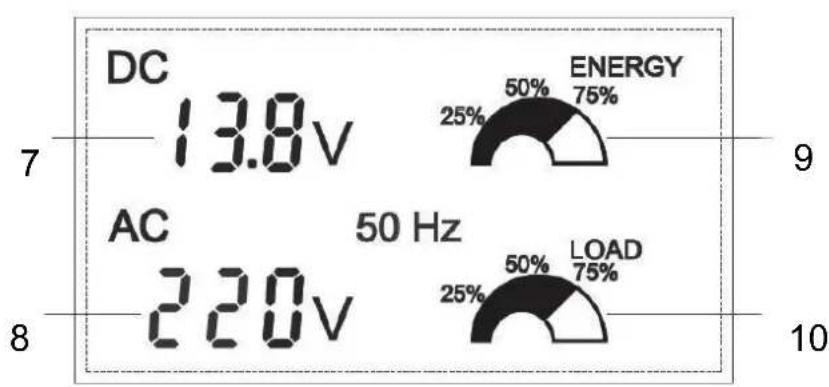

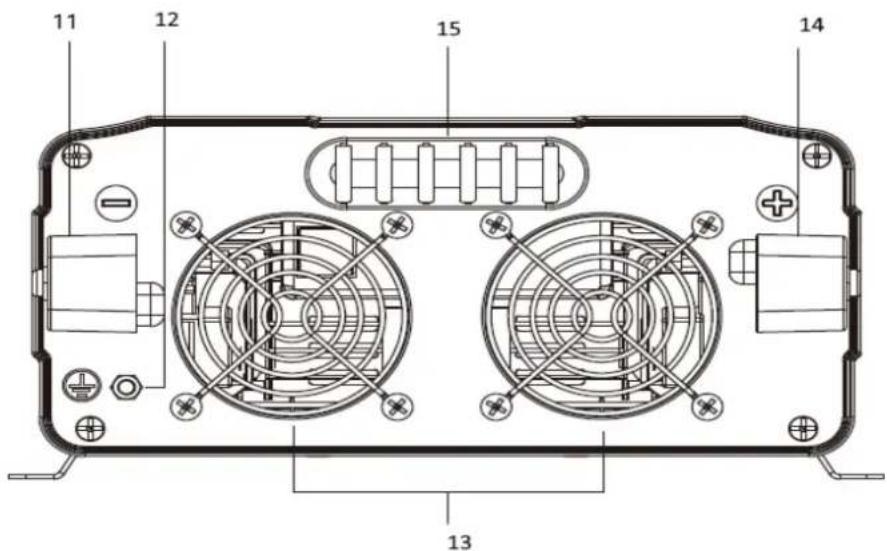

Présentation du produit

1	Support métallique	8	Tension de sortie
2	Deux ports USB, 5V CC-3A, 9V CC-1,5A, 12V CC 1,0A)	9	Charge de batterie en pourcentage
3	Afficheur numérique LCD	10	Charge de sortie en pourcentage
4	Interrupteur marche/arrêt	11	Borne d'alimentation d'entrée négative
5	Indication LED (rouge - allumé, jaune - défaut, vert - fonctionnement normal)	12	Borne de terre
6	Port Schuko	13	Ventilateur
7	Tension d'entrée	14	Borne d'alimentation d'entrée positive
15	Fusibles

(2) Les deux ports USB se partagent 6000mA max.
(4) Allume et étant l'onduleur (maintenir le bouton enforcé pendant 3 secondes)
(5) Vert = OK Jaune = Problème (voir fonctions de protection) Rouge: connecté à 12V
(13) Ventilateur de refroidissement à grande vitesse. Lorsque la température à l'intérieur de l'onduleur dépasse une limite prédéfinie, le ventilateur de refroidissement se met automatiquement en marche pour refroidir l'onduleur. Lorsque la température diminue, le ventilateur de refroidissement s'arrête.

Déterminer la capacité de la batterie

Le type et les dimensions de la batterie affectent considérablement les performances. Ainsi, vousdezidentifier le type de charges assurede par

l'inverseur et le niveau de puissance utilisé entre les charges. Une fois votre consommation d'énergie identifiée, vous pouvez connaître vos besoin en capacité de batterie. Technaxx recommende de vous procurer une batterie d'une capacité maximale.

ATTENTION: Risque d'endommager l'inverseur.

• L'inverseur doit être uniquement connecté à une batterie dont la puissance nominale est de 12V. ● N'utilisez pas en cas de connexion à une batterie 6/24V.

Installation du convertisseur de tension

Installes l'inverseur continu-alternatif en utilisant des vis adaptées (non fournies):

• dans un emplacement stable et plat,
• sur une surface ininflammable, sèche et propre,
• dans des endroits bien aérés.

Veillez à ne pas couvrir les orifices.

Branchement de l'inverseur

Cet inverseur dispose de deux câbles de raccordement CC, un positif et l'autre négatif. L'ordre des étapes de la procédure suivante réduit au minimum le risque de formation d'étincelles près du groupe de batteries.

• Préparez toutes les extrémités de cables à cosses à anneau aux extrémités de la batterie
• Sélectionnez la position ARRÊT sur l'inverseur.
• Retirez le bouchon de connecteur à vis positif rouge (+)
• Faites glisser le cable positif rouge (+) sur le goujon de connecteur à vis positif rouge (+). Fixez bien le bouchon de connecteur à vis.
• Retirez le bouchon de connecteur à vis négatif noir (-)
• Faites glisser le cable négatif noir (-) sur le goujon de connecteur à vis négatif noir (-). Fixez bien le bouchon de connecteur à vis.
• Connectez correctement le cable positif rouge (+) à la borne positive (+) de la batterie ou de la source d'alimentation.
• Connectez correctement le cable négatif noir (-) à la borne négative (-) de la batterie ou de la source d'alimentation.
• Reliez un fil 2,00mm^2 ou un fil isolé plus large entre le raccord de mise à la masse du chassin sur l'inverseur et un point de masse électrique propre sur le vehicule. Cela réduira les évventuels parasites d'origine électrique lorsque vous utilisez un téléviseur ou une radio.

Remarque : La formation d'étincelles est normale à la première connexion.

Utilisation

Avant d'utiliser l'inverseur continu-alternatif, identifiez la puissance totale en watts de votre équipement!

• Ne dépassez pas la charge électrique indiquée par la puissance de sortie (maximale, continue, en W) de l'appareil ( voir caractéristiques techniques).
• Détérminez la puissance totale en watts nécessaire, la puissance nominale d'un équipement est généralement donnée dans son mode d'emploi ou indiquée sur une plaque signalétique. Si la puissance de votre équipement est donnée en ampères, multipliez cette valeur par sa tension CA utile pour déterminer sa puissance en watts.

(Exemple de calcul: une perceuse requiert 1,5A 1,5A × 230Volts = 345Watt La perceuse peut facilement être utilisée.)

• N'oubliez pas que la batterie du vehicule se déchargera si le vehicule ne roule pas.
• Pour déterminer l'ampérage nécessaire de la batterie CC, divisez la puissance totale en watts nécessaire (ci-dessus) par la tension nominale de la batterie. 345Watt / 12V = 28.75A CC
• Pour estimer l'ampérage-heure nécessaire de la batterie, multiplierz l'ampérage CC nécessaire (ci-dessus) par le nombre d'heures estimées d'utilisation de l'équipement exclusivement avec la batterie, avant de recharger vos batteries avec un courant CA fourni par un générateur ou le réseau. Compensez l'insuffisance en multipliant ce nombre par 1,2. Cela vous donnera une estimation approximative du nombre d'ampères-heures de la puissance de la batterie (d'une ou de plusieurs batteries) à laquelle l'inverseur/chargeur devra être connecté. 28,75A CC x 0,5h (temps de fonctionnement) x 1,2 (rapport d'inefficacité) = 17,25 ampères-heures ●

Pour estimer la recharge de batterie nécessaire, d'après vous utilise, vous doivent laisser vos batteries se recharger assez longtemps pour remplacer la perte de charge pendant l'utilisation de l'inverseur sinon vos batteries finiront par se décharger. Pour estimer le temps minimum nécessaire pour recharger vos batteries d'après votre utilisation, divisez l'ampérage-heure nécessaire de votre batterie (ci-dessus) par le nombre d'ampères de charge nominale de votre inverseur/chargeur (en fonction des réglages MARCHE/ARRÉT). 17,25 ampères-heures/40A (rapport inverseur/chargeur) = 0,43h (recharge)

Utilisation

Allumer l'inverseur: Appuyez sur l'interrupteur marche/arrêt sur le panneau avant pendant quelques secondes. Le tímoin LED VERT s'allumera pour indiquer que l'inseur est sous tension. Éteindre l'inverseur: Appuyez sur l'interrupteur marche/arrêt sur le panneau avant pendant quelques secondes.

Après avoir confirmé que l'appareil à utiliser est étéint, branchez le cordon de l'appareil à l'une des sorties 230V CA sur le panneau avant de l'inverseur

• Réglez l'interrupteur marche/arrêt de l'inverseur sur la position Marche

• Allumez l'appareil. Débranchez en procédant dans l'ordre inverse Remarque: Si vous effectuez plusieurs charges à partir de l'inseur, les allumer séparément après avoir allumé l'inseur. Cela permettra de s'assurer que l'inseur ne fournit pas le courant de démarriage pour toutes les charges à la fois.

Utilisation d'un téléviseur ou d'un dispositif audio à l'aide de l'inverseur

L'inverseur est blinde et filtré pour réduire au minimum les interférences de signaux. Malgré cela, des interférences peuvent se produit au niveau de l'image de votre télévisueur, particulièrement avec les signaux faibles. Les recommendations suivantes permettent d'améliorer la réception.

Assurez-vous que l'antenne du téléviseur produit un signal clair dans des conditions normales d'utilisation (par exemple, au domicile, branchée à une prise standard 230 volts CA). Assurez-vous également que le cable d'antenne est de bonne qualité et correctement bliné.

Essayez de déplacer l'inseur, les cables d'antenne et le cordon d'alimentation du téléviseur. Ajoutez une rallonge de l'inseur au téléviseur pour isoler son cordon d'alimentation et ses cables d'antenne de la source d'alimentation 12 volts. Essayez d'enrouler le cordon d'alimentation du téléviseur et des cables d'entrée reliant la source d'alimentation 12 volts à l'inseur. Fixez un ou plusieurs « Filtres de liaison de données de ferrite » au cordon d'alimentation du téléviseur. Les filtres de liaison de données de ferrite peuvent être achetés dans la plupart des magasins d'équipements电子iques. Essayez de relier à la terre l'inseur à l'aide d'un cable minimum (0,75mm^2) le plus court possible.

Dispositifs de protection

Alarmeasse tension (LED jaune sur l'inverseur) - Cet etat n'endommage pas l'inverseur, mais pourrait nuire à la source d'alimentation. En cas de chute de tension d'entrée à 10,5 volts, l'inverseur s'arrête et une alarme sonore retentit. Lorsqu'une puissance amplement suffisante est fournie, l'inverseur peut être rallumé.

Protection contre la surtension (LED jaune sur l'inverseur) - L'inverseur s'arrête automatiquement, si la tension d'entrée dépasse 15,8 ± 0,5V volts CC.

Protection contre la surcharge (LED jaune sur l'inverseur) - l'inverseur s'arrête automatiquement, si le tirage continu dépasse sa puissance nominale en watts maximal. Lorsque l'inverseur fonctionne à sa puissance maximale ou presque, une alarme retentira. Lorsque l'alarme retentit, vous doivent débrancher le ou les apparciels pour ramener la puissance de l'inverseur à un niveau acceptable. Si vous continue d'utiliser l'inverseur à sa puissance maximale ou presque, il finira par

surchauffer et s'arrête. Si vous dépassez la puissance maximale de l'inverseur, l'alarme retentira et l'inverseur s'arrête automatiquement. L'indicateur de panne rouge s'allumera, et l'alarme continuaera de retentir. L'inverseur devra être réinitialisé après une situation de surcharge.

Protection contre la température

L'inverseur est équipé d'un ventilateur. En fonction de la sortie de charge et de la température de l'inverseur, le ventilateur s'allumera et s'éteindra selon les besoin, pour refroidir l'inverseur. Si la température atteint environ 80^ , l'inverseur s'éteindra automatiquement. Éteignez l'inverseur et laissez-le refroidir pendant 15 minutes minimum. Avant le redémarrage, vérifie la puissance totale des appareils à alimenter.

Réinitialisation de l'inverseur

1. Éteignez l'inverseur à l'aide de son interrupteur marche/arrêt, selon la façon dont l'inverseur a été commandé.
2. Débranchez tous les apparèils.
3. Remettez l'inverseur en marche à l'aide de son interrupteur marche/arrêt. Avant de rebrancher les apparêils, vérifie la puissance totale des apparêls pour s'assurer qu'elle est inférieure à la puissance de l'inverseur.

DéPANNAGE

Problème	Situation	Action
L'inverseur ne s'allume pas	Connexion défectueuse	Éteignez l'inverseur ; vérifie que les cables sont fermement raccordés à l'inverseur et à la source d'alimentation.
	Tension de batterie inférieure à 10 Volts	Rechargez ou remplacez la batterie.
	L'équipement en cours d'utilisation consomme trop d'electricité	Laissez l'inverseur refroidir. Veillez à laisser une ventilation ajustée autour de l'inverseur. Assurez-vous que la charge n'est pas supérieure à la puissance maximale pour une utilisation continue.
L'alarme basse tension s'allume immédiatement	La tension à l'entrée de l'inverseur doit être augmentée	Rechargez/Remplacez la batterie ou ajoutez des batteries supplémentaires. Faites tourner le moteur du vehicule lorsque vous utilisez une prise 12V CC.
L'alarme basse tension reste toujours allumée	État de batterie d'alimentation avec chute de tension	Remplacez la batterie.
	Puisance inappropriée ou chute de tension	Vérifiez l'état des câbles de batterie et des cosses de câbles. Nettoyez ou remplacez si besoin.
Faible puissance de sortie	La batterie est peut-être en mauvais état	Rechargez ou remplacez une batterie.
	Connexion défectueuse	Assurez-vous que la batterie et la borne de l'inverseur sont propres.
L'inverseur ne fonctionne pas après avoir inversé le raccordement des câbles	La protection interne a désactivé l'inverseur	Contactez votre vendeur pour有關ir de l'aide.

Mises en garde et averissements

• L'utilisation de l'appareil avec des dispositifs d'assistance Médicale où une panne de l'appareil peut raisonnably entrainer le non-fonctionnement de ces dispositifs ou promètement leur sécurité ou efficacité n'est pas recommandée. ● Cet apparéil ne convient pas à un usage en présence de mélanges anesthésiques inflammables avec de l'air, de l'oxygène ou du protoxyde d'azote, ainsi qu'à proximé de matériaux, de fumées et de gaz inflammables ● Étant donné que l' apparéil nécessite une ventilation ajustée pendant son utilisation, n'obstruez pas les fentes d'aération et ne recouvre pas l' apparéil. N'utilisez pas à proximé d'orifices de chauffage de voiture ou sous la lumière directe du soleil ● L' apparéil doit rester sec à tout moment et doit être débranché en cas d'inutilisation. ● Éteignez l'équipment connecté avant (!) de démarrer votre moteur. NE branchez PAS un parasurtenseur, un conditionnéur de ligne ou un ondueur (UPS) à l' apparéil. Si vous prévoyez d'utiliser des rallonges secteur, utilisez des calibres utiles les plus grands. ● Avant de brancher un chargeur de batterie ou un adaptateur, consultez le manuel concerné pour vérifier que les caractéristiques techniques de l' apparéil entrent dans la plage recommandée de ces dispositifs.

Conseils relatifs à la réservation de l'environnement : Les emballages sont en matières recyclables. Ne jetez pas des apparéils ou piles usagées avec les ordures menagères. Nettoyage : Protégez l'appareil contre la contamination et la pollution (utilisez un chiffon propre). Évitez d'utiliser des tissus rugieux, à gross grains ou des diluants/detergents agressifs. Essuyez le dispositif nettoyé avec précision. Distributeur : Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Allemagne
