GEBRUIKSAANWIJZING TE22 TECHNAXX

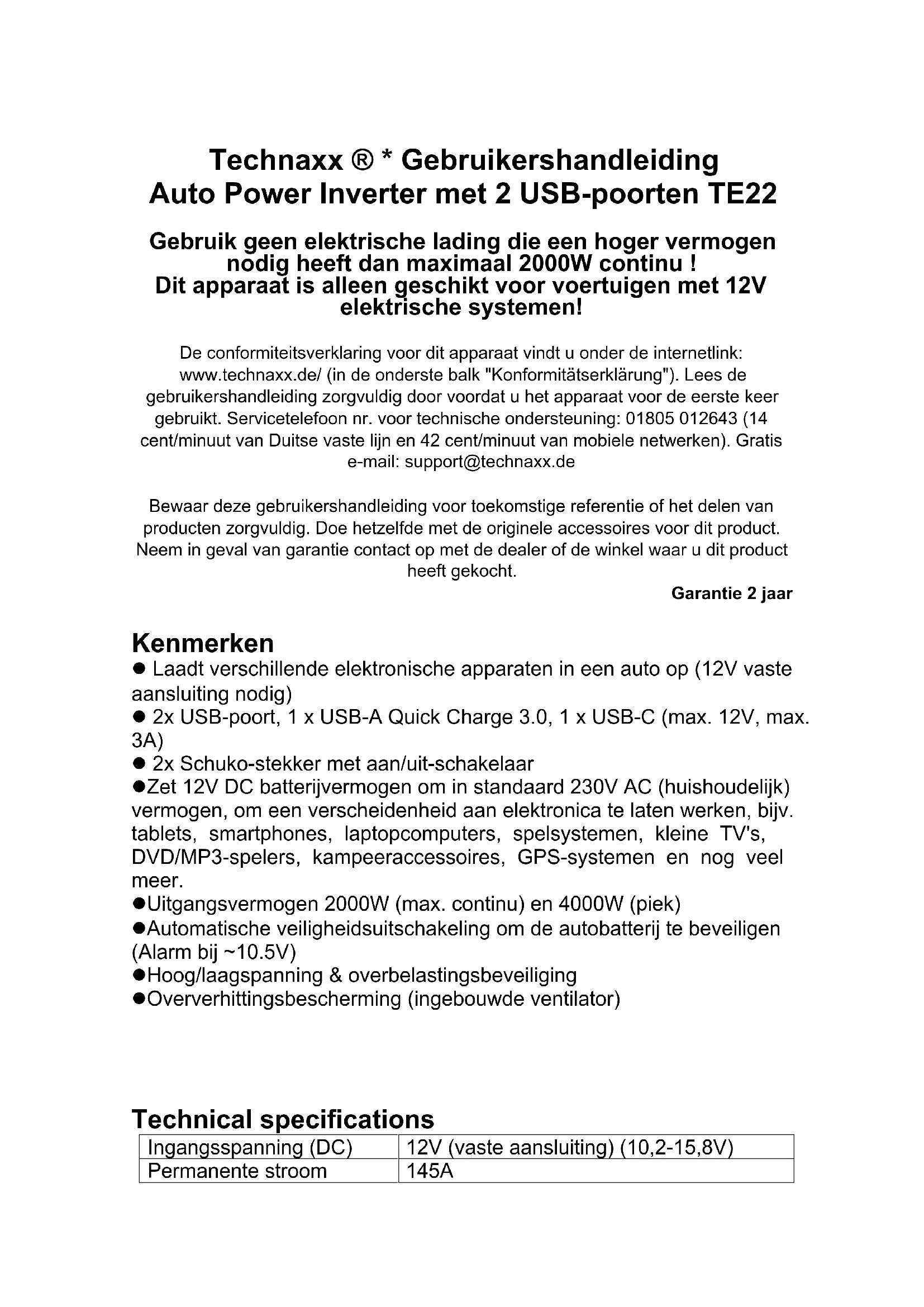

Technaxx®* Gebruikershandleiding Auto Power Inverter met 2 USB-poorten TE22

Gebruik geen elektrische lading die een hoger vermogen nodig heeft dan maximaal 2000W continu! Dit apparaat is alleen geschikt voor voertuigen met 12V elektrische systemen!

De conformiteitsverklaring voor dit apparaat vindt u onder de internetlink: www.technaxx.de/ (in de onderste balk "Konformitätserklarung"). Lees de gebruikershandleiding zorgvuldig door voordat u het apparaat voor de eerste koer gebruikt. Servicetelefoon nr. voor technische ondersteuning: 01805 012643 (14 cent/minuut van Duitse vaste lijn en 42 cent/minuut van mobiele netwerken). Gratis e-mail: [e-mail]

Bewaar deze gebruikershandleiding voor toekomstige referentie of het delen van producten zorgvuldig. Doe hetzelfde met de originele accessoires voor dit product. Neem in geval van garantie contact op met de dealer of de winkel waar u dit product heeft gekocht.

Garantie 2aar

Kenmerken

• Laadt verschillende elektronische apparaten in een auto op (12V vaste aansluiting nodig)
• 2x USB-poort, 1 x USB-A Quick Charge 3.0, 1 x USB-C (max. 12V, max. 3A)
• 2x Schuko-stekker met aan/uit-schakelaar
• Zet 12V DC batterijvermogen om in standard 230V AC (huishoudelijk) vermogen, om een verschadenheid aan elektronica te lately werken, bijv. tablets, smartphones, laptops computers, spelsystemen,kleine TV's, DVD/MP3-spelers, kampeeraccessoires, GPS-systemen en nog veelmeer.
• Uitgangsvermogen 2000W (max. continu) en 4000W (piek)
• Automatische veiligheidsuitschakeling om de autobatterij te beveiligigen (Alarm bij 10.5V )
• Hoog/laagspanning & overbelastingsbeveiling
• Oververhittingsbescherming (ingebouwde ventilator)

Ingangsspanning (DC)	12V (vaste aansluiting) (10,2-15,8V)
Permanente stroom	145A
Ingangsstroom Max.	175A
Uitgangsvermogen	2000W (maximaal, continu), 4000W (piek)
Uitgangsspanning USB (DC)	5V-12V
Uitgangsspanning Schuko (AC) / AC-frequentie	230V / 50Hz nominal
Output Waveform	Sinusgolf
Nominaal belastingsrendement	85%
Lage batterijspanning uitschakeling en alarm	bij ~10.2V
USB-uitvoerpoorten (DC)	~30Watt (aandeel)
AC-uitgang	2x Schuko poort
Beveiliging van het circuit (DC overbelasting)	6x 40A interne zekering van de auto (ervangbaar; voorgesteld door technische)
Gewicht / Afmetingen	4.2kg / (L) 36,0 x (W) 26.0 x (H) 11.9cm
Inhoud van de verpakking	Auto Power Inverter met 2 USB-poorter TE22, 2x0,6m aansluitkabel, gebruikershandleiding

Normaal gebruik

De vermogensomvormer is bedoeld om de 12 V-gelijkstroomspanning om te zetten maar

wisselspanning 230 V/50 Hz en/of
gelijkspanning van 12 V/max. 3000 mA (USB-A QC3.0)
gelijkspanning van 12 V/max. 3000 mA (USB-C)

De stroomomvormer is alleen bedoeld voor permanente installmentie. Dit apparaat is Niet bedoeld voor gebruik door kinderen of Personen met een beperkte mentale capaciteit of een gebrek aan ervaring en/of deskundigheid. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen. Dit apparaat is Niet bedoeld voor commercieel gebruik. Elk ander gebruik of wijziging van het toestel worden als ongepast beschouwd en brengt aanzienlijke risico's met zich mee. De fabrikant is Niet aansprakelijk voor schade als gevolg van oneigenlijk gebruik.

Beoogde sites

De stroomomvormer is bedoeld voor installmentie in

• Auto's (en vráchtwagens)
  Caravans
• Boten

met 12V batterijen.

Plaats de stroomomvormer Niet:

• in de buurt van warmtebronnen (radiatoren, direct zonlicht), brandbare materialen, batterijvak of startbatterij,
• vochtige locaties of locaties die wordenblootgesteld aan druppelend of spattend water,
  in omgevingen met exposiegevaar

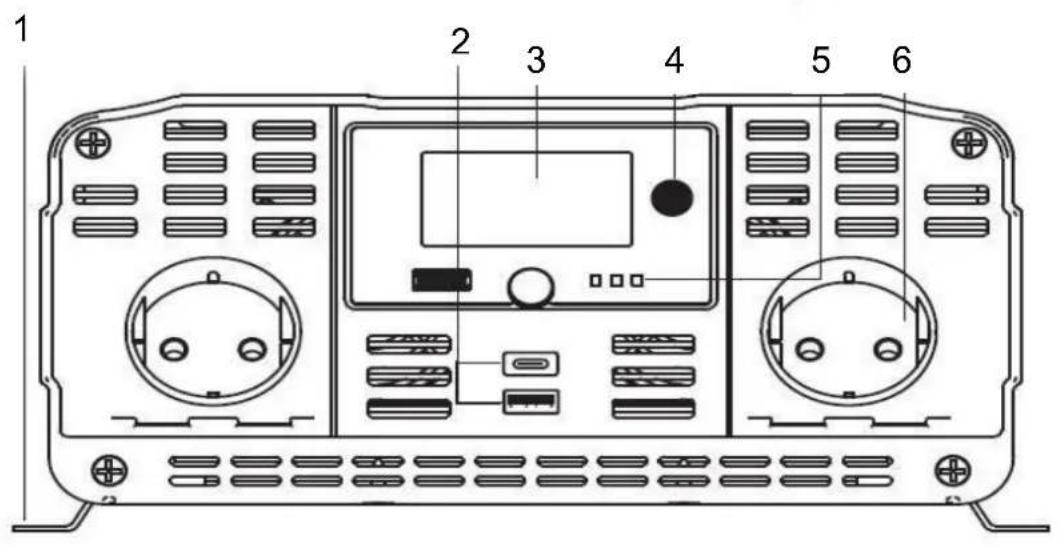

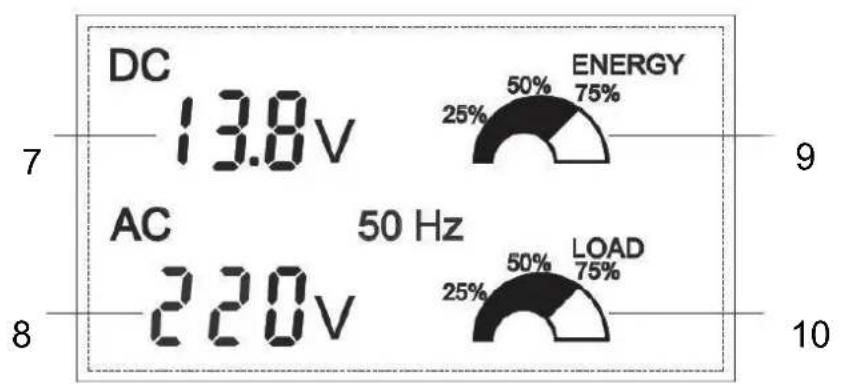

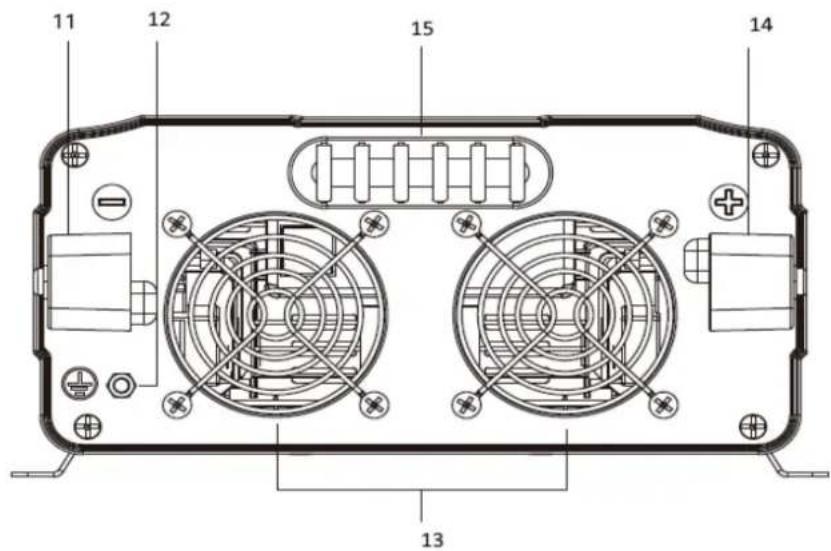

Product Overview

1	Metalen houder	8	Uitgangsspanning
2	Twee USB-poorten	9	Percentage van de batterijbelasting
3	LCD Digital Display	10	Percentage van deuitvoerbelasting
4	Machtsknoop	11	NegatieveMachtsinputterminal
5	LED-indicatie (Rood-licht aan, geel-fout, groen-normaal werk)	12	Aardingsterminal
6	Schuko poort	13	Koelventilator
7	Ingangsspanning	14	Positieve stroominvoerklem
15	Zekeringen

(2) Beide USB-poorten delen de max. 6000mA.
(4) Schakelt de omvormer in en uit (druk op de knop gedurende 3 sec.)
(5) LED groen: Omvormer werkt, LED Geel: Laagspanningsalarm of overbelastingsprtotectie, LED Rood: verbonden met de batterij
(13) Koelventilator met hoge snelheid. Wanner de temperatuur in de omvormer een vooraf ingestelde grenswaarde overschrijdt, worden de koelventilator automatisch ingeschakeld om de omvormer te koelen. Wanner de temperatuur daalt, schakelt de ventilator UIT.

Accucapaciteit bepalen

Het type en de grootte van de batterij hebben een sterke invloed op de prestaties. Daarom moet u het type ladingen identificeren dat uw omvormer za aandrijven en hoeveel u zar gebruikenussen de ladingen. Als u eenmaal weet hoeveel vermogen u zult gebruiken, kut u bepalen hoeveel accucapaciteit u nodig hebt. Technaxx raadt u aan om zoveel möglichk accucapaciteit te kopen.

Let Op: Risico op schade aan de omvormer..

• De omvormer mag alleen worden aangesloten op een accu met een nominaal vermogen van 12V.
• Niet werken als de omvormer is aangesloten op een 6/24V-accu.

Installatie van de spanningsomvormer

Installer de omvormer met geschichte schroeven (niet meegeleverd):

• op stevige en gelijkmatigeplaatsen,
• op schone, droge en onbrandbare oppervlakken,
• in goed geventileerde ruimtes.

Zorg ervoor dat u de ventilatieopengingen nicht afdekt.

Aansluten van de omvormer

Deze omvormer heeft twee DC-kabelaansluitingen, een positieve en een negatieve. De volgorde van de stappen in de volgende procedure minimiseert het gevaar van vonden in de buurt van de batterijbank.

Bereid alle kabelsetuiteinden voor met ringklemmen aan de uiteinden van de batterij.

Selecteer de OFF-positie op de omvormer

Verwijder de rode positieve (+) schroefdop.

Schuif de rode positieve (+) kabelkabel op de rode positieve (+) schroefbout. Draai de schroefdop van de connector stevig vast

Verwijder de zwarte negatieve (-) schroefdop.

Schuif de zwarte negatieve (-) kabelkabel op de zwarte negatieve (-) schroefverbinding. Draai de schroefdop van de connector stevig vast

Sluit de rode positieve (+) kabel stevig aan op de positieve (+) pool van de batterij of de stroombron.

Sluit de zwarte minkabel (-) stevig aan op de minpool (-) van de batterij of de stroombron.

Sluit een 2,00mm^2 draad of grotere geisoleerde draad aan tussen de massaconnector van het chassis op de omvormer en een schoon elektrisch massapunt op het voertuig. Dit minimiseert möglichke elektrische storing bij gebruik van TV's of radio's.

Opmerking: Vonken is normal voor de eerste aansluiting.

Werking

Bepaal voor het gebruik van de stroomomvormer het totale vermogen van uw apparatuur!

Sluit nicht meer watt aan dan het uitgangsvermogen (maximaal continuvermogen) van het apparaat (zie technische specificaties).

Bepaal het vereiste totale vermogen, de Wattwaarden staan meestal

vermeld in de handleidingen van de apparatuur of op de typeplaatjes. Als uw apparatuur in Ampere worden beoordeeld, moet u dat aantal vermenigvuldigen met de AC-networkspanning om het aantal Watt te bepalen.

(rekenvoorbeeld: voor een boormachine is 1,5A 1,5A x 230Volt = 345Watt nodig. Geen probleem om de boormachine te gebruiken).

Vergeet zich dat de accu van het voertuig worden ontladen als het voertuig zich draait. ● Om te bepalen welke DC-batterijversterkers nodig zich, deelt u het totale benodigde vermogen (van bovenaf) door de nominale batterijspanning om te bepalen welke DC-versterkers nodig zich. 345Watt / 12V = 28,75A DC

Om een schatting te makes van de benodigde accu-ampereuren Vermenigvuldig de benodigde DC-versterkers (van bovenaf) met het aantal uren dat u uw apparatuur waar schatting uitsluitend met behulp van de accu's zult gebruiken voordat u de accu's moet opladen met behulp van de netstroom van het nutsbedrijf of de generator. Compenseren voor inefficieitie door dit getal te vermenigvuldigen met 1,2. Dit geeft u een ruwe schatting van het aantal ampere-uren batterijvermogen (van een of meerere batterijen) dat u要去 aansluten op uw omvormer/lader. 28,75A DC x 0,5h runtime x 1,2 inefficientiegraad = 17,25 ampere-uren. Om een schatting te makes van de benodigde hoeveelheid batterijen, moet u, gezien uw toepassing, uw batterijen lang genoeg laten opladen om de lading die tijdens het gebruik van de omvormer verloren is gegaan te verrangen, anders zullen uw batterijen uiteindelijk leeglopen. Om een schatting te makes van de minimale tijd die u nodig heeft om uw batterijen op te laden gezien uw toepassing, verdweit u uw benodigde batterij ampere-uren (van bovenaf) door de nominale laadversterkers van uw omvormer/lader (afhankelijk van de ON/OFF-instellen). 17,25 Ampereeur / 40 A omvormer/lader = 0,43 uurol opladen.

Werking

Zet de omvormer aan: Houd de ON/OFF-knop op het frontpaneel 3 seconden ingedrukt. Het GROENE LEIDENE indicatorlampje zal het controlleden van de omschakelaar oplichten. Schakel de omvormeruit: Houd de ON/OFF-knop op het frontpaneel 3 seconden ingedrukt. Wanner u hebt bevestigd dat het te bedieren apparaat isuitgeschakeld, sluit u een apparaatkabel aan op een van de 230V -stopcontacten op het frontpaneel van de omvormer. Draai de omvormer, houd de AAN/UIT-knop 3 seconden ingedrukt. Zet het apparaat aan.

Om de verbinding te verbreken,要去 de bovenstaande procedure omkeren

Opmerking: Als u meerere ladingen van de omvormer gaat gebruiken, zet ze dan apart aan nadat u de omvormer hebt ingeschakeld. Dit zorgt ervoor dat de omvormer Niet voor alle belastingen tegelijk de startstroom hoeft te leveren.

De omvormer gebruiken om een tv of audioapparaat te bedieren

De omvormer is afgeschermd en gefilterd om signalainterferentie tot een minimum te beperken. Desondanks kan er enige interferentie optreten met uw televisiebeeld, vooral bij zwakke signalen. Hieronder vindt u enkele suggesties om te proberen de ontvangst te verbeteren. Zorg ervoor dat de television-antenne onder normale bedrijfsomstandigheden een duidelijk signaal produeert (d.w.z..THuis aangesloten op een standard 230 volt stopcontact). Zorg er ook voor dat de antennekabel voldoende is afgeschermd en van goede kwaliteit is. Probeer de positie van de omvormer, de antennekabels en het netsnoer van de televisie te wijzigen.

Voeg een verlengsnoer van de omvormer toe aan de television om het stroomsnoer en de antennekabels te isoleren van de 12 volt stroombron.

Probeer het netsnoer van de televisione en de ingangskabels die van de 12 volt strooombron maar de omvormer lopen, op te rollen.

Bevestig een of meerere "Ferriet Data Line Filters" op het netsnoer van de television. Ferriet Data Line Filters zijn te koop bij de meeste elektronicazaken.

Probeer de omvormer te aarden met een minimale (0,75mm^2) draad, met een zo kort möglichke lenghte.

Beschermende eigenschappen

Laagspanningsalarm (gele LED op de omvormer)- Deze toestand is nicht schadelijk voor de omvormer, maar kan de stroombron beschadigen.

De omvormer schakelt uit wanner de ingangsspanning tot 10,5 volt daalt en er tegelijkertijd een akoestisch alarm klinkt.

Overbelastingsbeveiliging (gele LED op de omvormer) - De omvormer wordt automatisch uitgeschakeld als de continue trekkracht hoger is dan het maximale wattage. Wanner de omvormer op of in de buurt van het maximale vermogen is, klinkt er een alarm. Wanner het alarm afgaat, moet u het apparaat (de apparaten) loskoppelen om de uitgang van de omvormer op een aanvaardbaariveau te brengen. Als u de omvormer op of in de buurt van het maximale vermogen blijft gebruiken, za deze uiteindelijk oververhit raken en worden uitgeschakeld. Als u de maximale output van de omvormer overschrijdt, gaat het alarm af en schakelt de omvormer automatischuit. De gele storingsindicator zal oplichten en het alarm zar blijven afgaan. De omvormer要去 worden gereset na een overbelastingsconditie.

Temperatuurbescherming

De omvormer is uitgerust met een koelventilator. Afhankelijk van de belasting en de temperatuur van de omvormer worden de koelventilator indien nodig in- en uitgeschakeld om de omvormer te koelen. Als de

temperatuur ongeveer 80^ bereikt, schakelt de omvormer automatischuit. Schakel de omvormer uit en LAST hem minimaal 15 minutes afkoelen. Controller voor het opnieuw opstarten het totale vermogen van de apparaten die onder spanning staan.

De omvormer resetten

1. 1. Schakel de omvormer uit met de AAN/UIT-schakelaar op de omvormer, afhankelijk van de manier waarop de omvormer werk aangestuurd. 2. 2. Trek de stekker van alle apparaten uit het stopcontact. 3. 3. Schakel de omvormer wee in met de ON/OFF-schakelaar op de omvormer. 4. Voordat de apparaten opnieuw worden aangesloten, contrôleert u het totale vermogen van de apparaten om er zeker van te zich dat ze minder+zijn dan de nominale waarde van de omvormer.

HET OPLOSSEN VAN PROBLEMEN

Probleem		Situatie	Actie
Geen stroom aan	Foutaansluiting		Schakel de stroomtoevoer maar de omvormer uit; controller of de kabel goed is aangesloten op de omvormer en de stroombron.
	Batterijspanning onder 10 Voltage		Laadt op of verwangt de batterij
	Apparatuur die wordt bediend trekt te veel vermogen		Laat de omvormer afkoelen. Zorg voor voldoende ventilatie rond de omvormer. Zorg ervoor dat de belasting nicht hoger is dan het maximale vermogen voor continu gebruik.
Laagspanningsalarm worden onmiddelijk	ingeschakeld De ingangsspanning bij de ingang van de omvormer要去 worden verhoogd		Laad/vervang de batterij of voeg extra batterijen toe. Laat de voertuigmotor draaien wonneer u een 12V DC-stekker gebruikt.
Laagspanningsalarm staat.altijd aan	Voedingsbatterijcondtie met spanningsdalingen		Vervang de batterij
	Onvoldoende vermogen of spanningsdalingen		Controller de toestand van de accukabels en kabelkabels Reinig of verwang indien nodig
Laag vermogen	Batterijtoestand kan slecht zijn		Laad of verwang een batterij
	Foutaansluiting		Zorg ervoor dat de accu en de Omvormerspool schoon+zijn.
Omvormer werkst Niet na het aansluiten van de kabels in omgeekerde richting	De interne beveiliging heeft de omvormeruitgeschakeld		Neem contact op met de leverancier voor hulp.

Waarschuwingen & Voorzichtigheid

• Het gebruik van het apparaat in levensondersteunende toepassingen waarbij

redelijkkerwijs kan worden verwacht dat het falen van het apparaat deoorzaak is van het falen van de levensondersteunende apparatuur of dat het deveiligheid of efectiviteit ervan aanzienlijk beinvloedt, worden Niet aanbevolen. Gebruik het apparaat Niet in de aanwezigheid van een brandbaar verdovingsmengsel met lucht, zuurstof of lachgas en ook Niet in de buurt van brandbare materialen, dampen of gassen. Aangezien het apparaatijdens het gebruik voldoende moet worden geventileerd, mag u de ventilator of de ontluchtingsopeningen Niet blokkeren en mag u het apparaat Niet afdekken. Gebruik het apparaat Niet in de buurt van autoverwarmingsopeningen of in direct zonlicht. Houd het toestel te allen tjde droog en ontkoppel het als het Niet in gebruik is. Schakel de aangesloten apparatuuruit voordat u de motor start (!). Sluit GEEN stekker van een overspanningsbeveiliging, lijnconditioner of UPS-systeem aan op het apparaat. Als u AC-verlengsnoeren aansluit, gebruik dan de zwaarste praktische meter. Voordat u een batterijlader of adapter aansluit, contrôleert u de handleiding van het apparaat om er zeker van te+zijn dat de technische specificaties van het apparaat binnen de aanbevelingen van de externe batterijlader of adapter vallen.

Tips voor veriligte en verwijdering van batterijen: houd kinderen uit de buurt van batterijen. Wanner een kind een batterij heeft ingeslikt, ga dan maar een arts of breng het kind onmiddelijk maar het ziekenhuis! Let op de juiste polariteit (+)

en (-) van batterijen! Gebruik het apparaat bij een ultrahoge of ultralage temperatuur. • Bewaar het of gebruik het lang in een vochtige omgeving. • Gebruik het in regenval of in water. • Plaats geen enkel onderdeel van dit apparaat in water of een andere vloeistof. • Raak het apparaat Niet aan met natte handen. • Trek.altijd aan de stekker wanner u de kabel loskoppelt. Trek Niet aan de kabel zichl. • Voorkom dat het in contact komt met hareppervlakken. • Houd het uit de buurt van warmtebronnen om verrorming van plastic onderdelen te voorkomen. • verwijder de batterij na gebruik. • Lever het of gebruik het in een sterk schokkende omgeving. Vervang.altijd alle batterijen. Gebruik nooit oude en neue batterijen of batterijen van verschillende types samen. Batterijen nooit kortsluiten, openen, verrormen of laden! Verwondingsgevaar! Gooi batterijen nooit in vuur! Explosiegevaar!

Tips voor milieubeschemming: verpakkingsmaterialen+zijn grondstoffen en+kunnen worden gerecycled. Gooi oude apparaten of batterijen Niet bij het huisvuil. Reiniging: bescherm het apparaat gegen verontreiniging en verruiling (gebruik een schone gordel). Gebruik geen ruwe, grove

korrelige materialen of oplosmiddelen / agressieve schoonmaakmiddelen. Veeg het schoongemaakte apparaat nauwkeurig schoon. Belangrijke opmerking: Mocht batterijvloeistof uit een batterijlekken, veeg de batterijhouser dan droog met een zachte doek. Verdeler: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Duitsland Deutschland
