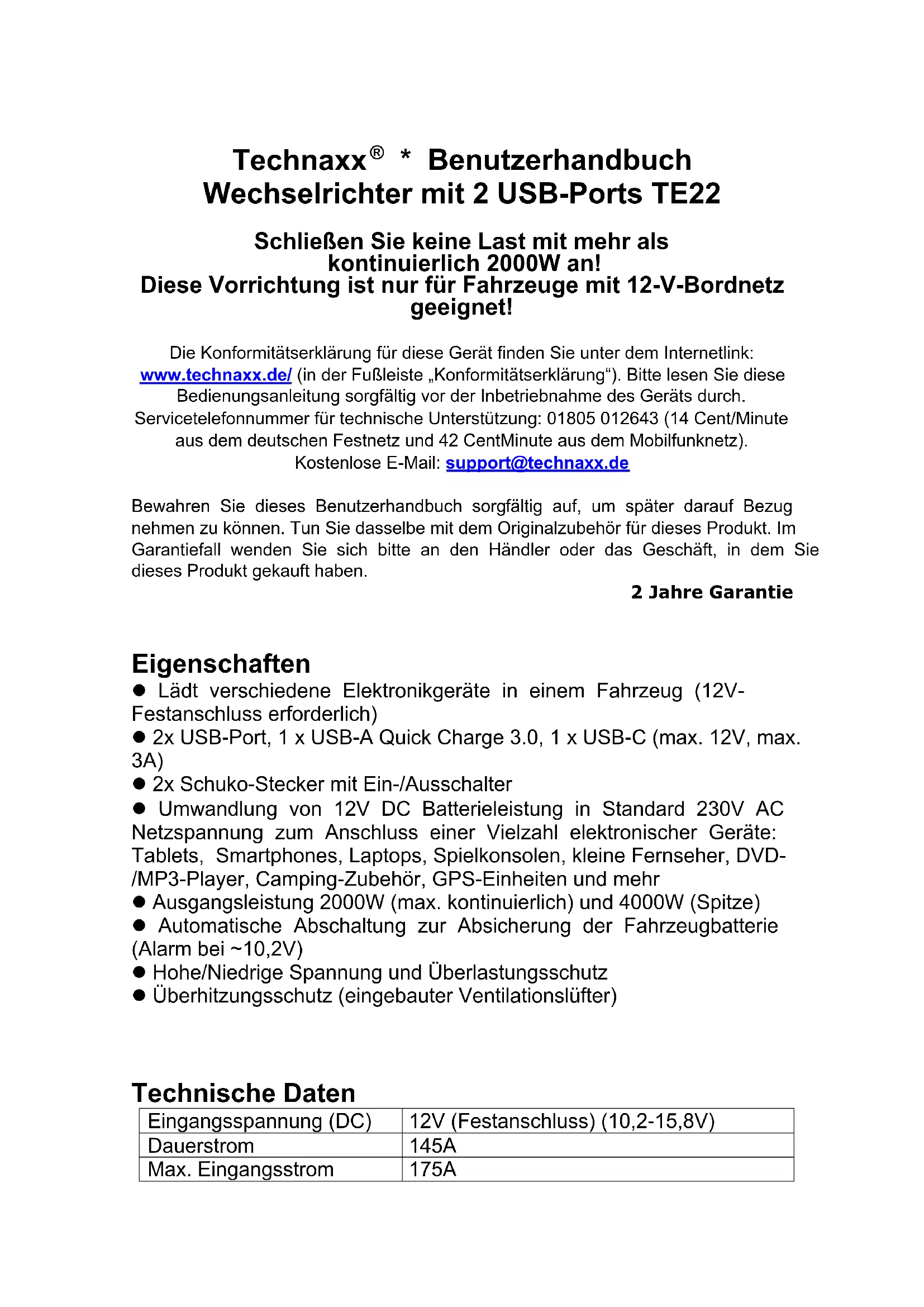

BEDIENUNGSANLEITUNG TE22 TECHNAXX
Technaxx® * Benutzerhandbuch
Wechselrichter mit 2 USB-Ports TE22
Schließen Sie keine Last mit mehr als kontinuierlich 2000W an!
These Vorrichtung ist nur für Fahrzeuge mit 12-V-Bordnetz geeignet!
Die Konformitätserklung für diese Gerät finden Sie unter dem Internetlink: www.technaxx.de/ (in der Fußleiste „Konformitätserklung").itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch.
Servicetelefonnummer für technische Unterstützung: 01805 012643 (14 Cent/Minute aus dem deutschen Festnetz und 42 CentMinute aus dem Mobilfunknetz).
Kostenlose E-Mail: support@technaxx.de
Bewahren Sie diesen Benutzerhandbuch sorgfältig auf, um später darauf Bezugnehmen zu können. Tun Sie dasselbe mit dem Originalzubehör für diesen Produkt. Im Garantiefall wenden Sie sichitte an den Handler oder das Geschäft, in dem Sie diesen Produkt gekauft haben.
2 Jahre Garantie
Eigenschaften
- Ladt verschiedene Elektronikgeräte in einem Fahrzeug (12V-Festanschluss erforderlich)
- 2x USB-Port, 1 x USB-A Quick Charge 3.0, 1 x USB-C (max. 12V, max. 3A)
- 2x Schuko-Stecker mit Ein-/Ausschalter
- Umwandlung von 12V DC Batterieleistung in Standard 230V AC Netzspannung zum Anschluss einer Vielzahl elektronischer Geräte: Tablets, Smartphones, Laptops, Spielkonsolen, keine Fernseher, DVD/MP3-Player, Camping-Zubehör, GPS-Einheiten und mehr
- Ausgangsleistung 2000W (max. kontinuierlich) und 4000W (Spitze)
- Automatische Abschaltung zur Absicherung der Fahrzeugbatterie (Alarm bei 10,2V )
Hohe/Niedrige Spannung und Überlastungsschutz - Überhitzungsschutz (eingebauter Ventilationslufter)
Technische Daten
| Eingangsspannung (DC) | 12V (Festanschluss) (10,2-15,8V) |
| Dauerstrom | 145A |
| Max. Eingangsstrom | 175A |
| Ausgangsleistung | 2000W (max., kontinuierlich), 4000W (Spitze) |
| Ausgangsspannung USB (DC) | 5V-12V |
| Ausgangsspannung Schuko (AC) / Netzfrequenz | 230V / 50Hz nominell |
| Ausgangswellenform | Sinuswelle |
| Nennlastwirkungsgrad | 85% |
| Abschaltung und Alarm bei niedriger Batteriespannung | bei ~10,2V |
| USB-Ausgangsports (DC) | 30Watt (gemeinsam) |
| Wechselstromausgang | 2x Schuko-Stecker |
| Schaltkreisschutz (DC-Überlast) | 6x 40A interne Fahrzeugssicherung (auswechselbar; empfohlen durch Technik) |
| Gewicht / Abmessungen | 4,2kg / (L) 36,0 x (B) 26,0 x (H) 11,9cm |
| Packungsinhalt | Wechselrichter mit 2 USB-Ports TE22, 2x 0,6m Anschlusskabel, Benutzerhandbuch |
Normaler Gebrauch
Der Wechselrichter ist für die Umwandlung von 12 V Gleichspannung in
- Wechselsspannung 230 V/50 Hz und/oder
- Gleichspannung von 12 V/max. 3000 mA (USB-A QC3.0)
- Gleichspannung von 12 V/max. 3000mA (USB-C)
Der Wechselrichter ist nur für die Festinstallation vorgesehen.
→Dieses Gerät ist nicht für den Gebrauch durch Kinder oder Personen mit eingeschränkter geistiger Leistungsfähigkeit oder mangelnder Erfahrung und/oder mangelndem Fachwissen bestimmt. Kinder sollen den überwacht werden, damit sie nicht mit diesen Gerät speilen.
Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Der Hersteller übernimmt keine Haftung für Schäden aufgrund von unsachgemäßem Gebrauch.
Vorgesehene Standorte
Der Wechselrichter ist vorgesehen fur Installation in
- Autos (und Lastwagen)
- Volkswagen
Boote
mit 12V-Batterien.
Den Wechselrichter nicht aufstellen:
- In der Höhe von Wärmequellen (Heizkörper, direktes Sonnenlicht), brennbaren Materialien, Batteriefach oder Starterbatterie,
- das Gerät sollen keinehm tropfenden oder spritzendem Wasser ausgesetzt sein,
- in Umgebungen mit Explosionsgefahren

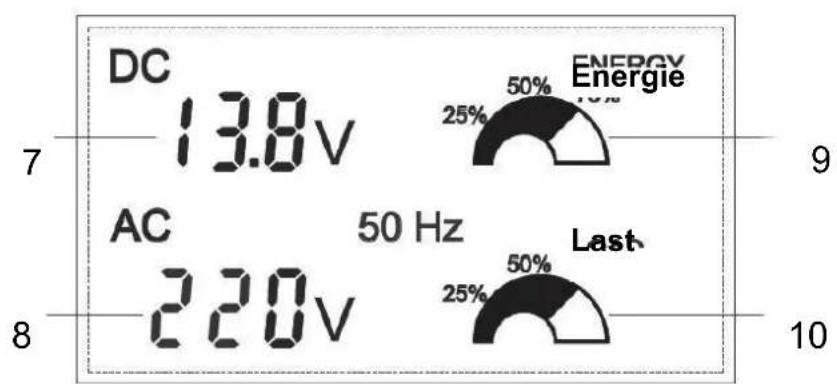

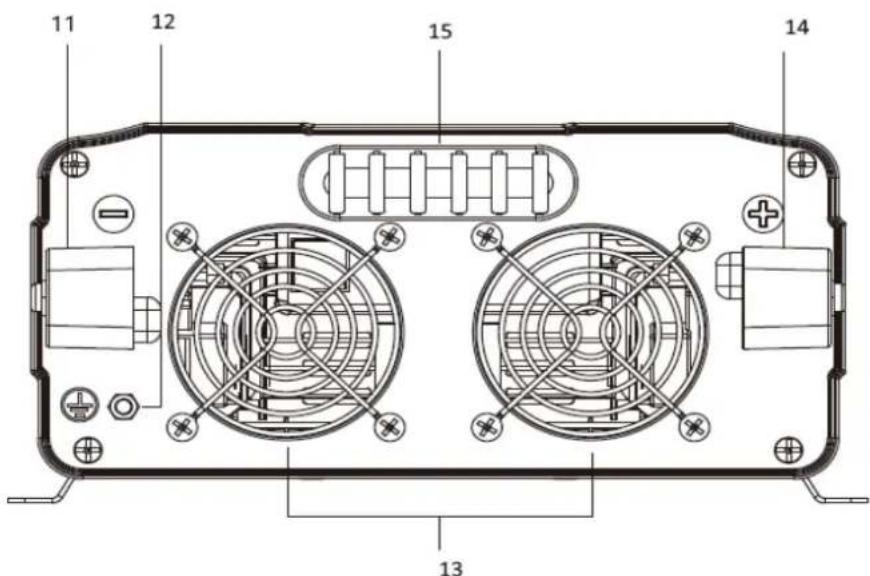

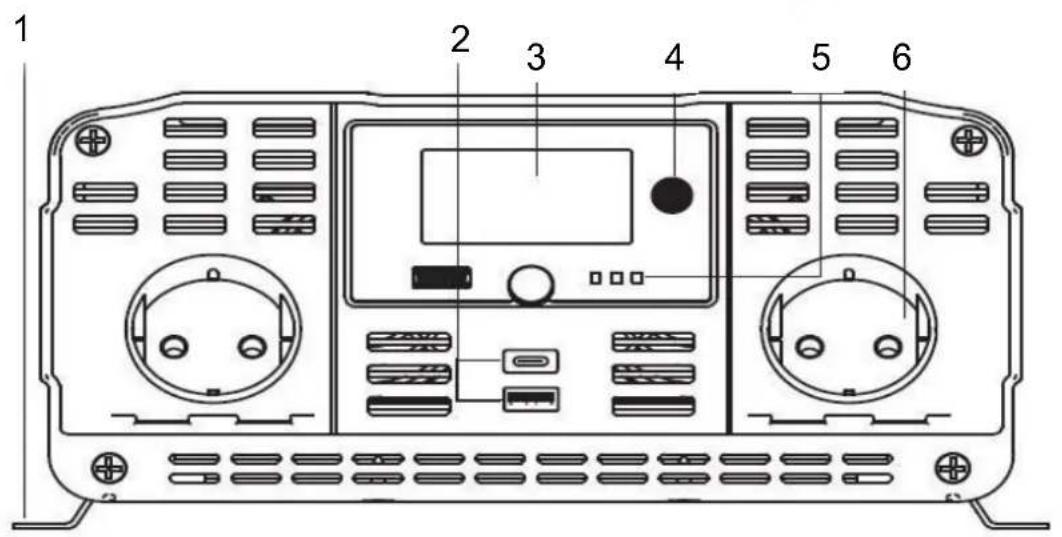

Produktübersicht
| 1 | Metallhalter | 8 | Ausgangsspannung |
| 2 | Zwei USB-Ports, | 9 | Prozentsatz der Batterielast |
| 3 | LCD-Digitalanzeige | 10 | Prozentsatz der Ausgangslast |
| 4 | EIN-/AUS-Schalter | 11 | Anschluss für negative Leistungsaufnahme |
| 5 | LED-Anzeige (Rot- Strom EIN, Gelb-Störung, Grün-Normalbetrieb) | 12 | Masseanschluss |
| 6 | Schutzkontaktsteckdose | 13 | Kühllüfter |
| 7 | Eingangsspannung | 14 | Anschluss für positive Leistungsaufnahme |
| 15 | Sicherungen |
(3) Beide USB-Ports teilen sich max. 6000mA
(4) Schaltet den Wechselrichter EIN und AUS (Knopf 3 Sekunden gedrückhalten)
(5) Grün = OK; Gelb = Problem (siehe Schutzfunktionen) Rot: an 12V angeschlossen
(13) Kühllüfter mit hoher Drehzahl. Wenn die Temperatur im Inneren des Wechselrichters einen voreingestellen Grenzwert überschreitet, schaltet sich der Kühllüfter automatisch ein, um den Wechselrichter zu kühlen. Wenn die Temperatur abnimmt, schaltet der Lüfter sich aus.
Bestimmend der Batteriekapazität
Batteriotyp und -große beeinflussen die Leistung stark. Daher,müssen Sie die Art der Lasten ermitteltn, die Ihr Wechselrichter mit Strom versorgt, und
wie viel Sie zwischen den Ladevorgängen verwenden werden. Sobald Sie wissen, wie viel Strom Sie verbrauchen werden, können Sie feststellen, wie viel Batteriekapazität Sie benötigen. Technaxx empfeihlt Ohnen, so viel Batteriekapazität wie möglich zu kaufen.
ACHTUNG: Gefahr von Wechselrichterbeschäftigung.
- Der Wechselrichterarf nur an eine Batterie mit einer Nennleistung von 12V angeschlossen werden. - Nicht betreiben bei Anschluss an eine 6-/24V-Batterie
Spannungswandlerinstallation
Installieren Sie den Wechselrichter mit geeigneten Schrauben (nicht im Lieferumfang enthalten):
- an robusten und ebenen Orten,
- auf sauberen, trockenen und nicht brennbaren Oberflächen,
- in gut gelüfteten Bereichen.
Decken Sie die Luftungsöffnungen nicht ab.
Anschluss des Wechselrichters
Dieser Wechselrichter verfügt über zwei DC-Kabelanschlüsse, einen positiven und einen negativen. Die Reihenfolge der Schritte in der folgenden Vorgehensweise minimiert die Gefahr der Funkenbildung in der Nähe der Batteriebank.
- Bereiten Sie alle Kabelsatzenden mit Ringklemmen an den Batterieenden vor
Wahlen Sie die Position AUS am Wechselrichter aus - Entfernen Sie die rote positive(+) Schraubanschlusskappe
- Schieber den roten positiven (+) Kabelleiter auf den roten positiven (+) Schraubanschluss. Ziehen Sie die Verschraubungskappe fest an
- Entfernen Sie die schwarze negative(-) Schraubanschlusskappe
- Schieben Sie den schwarzen negativen(-) Kabelleiter auf den schwarzen negativen(-) Schraubanschluss. Ziehen Sie die Verschraubungskappe fest an
- Schließen Sie den roten positiven (+) Kelleiter fest an den positiven (+) Pol der Batterie oder der Stromquelle an
- Schließen Sie den schwarzen negativen (-) Kelleiter fest an den negativen (-) Pol der Batterie oder der Stromquelle an
- Schließen Sie einen Draht mit 2,00mm^2 oder einen größeren isolierten Draht zwischen dem Chassis-Masseanschluss am Wechselrichter und einem sauberen elektrischen Erdungspunkt am Fahrzeug an. Dadurch werden mögliche elektrische Störgeräusahe bei der Verwendung von Fernsehern oder Radios minimiert.
Anmerkung: Funkenbildung ist bei der ersten Verbindung normal.
Betrieb
Bestimmen Sie vor der Verwendung des Wechselrichters die Gesamtwattzahl ihrer Geräte!
- Schließen Sie keine größere Last (in Watt) an, als die Ausgangsleistung des Geräts (max. Watt, kontinuierlich) ( siehe Technische Spezifikationen).
- Bestimmen Sie die erforderliche Gesamtwattzahl, Bemessungsdaten sind gewöhnlich in den Bedienungsanleitungen oder auf Typenschildern aufgeführt. Ist die Leistung Ihres Geräts in Ampere angegeben, so multiplizieren Sie diesen Wert mit dem Spannungswert, um die Wattzahl zu erhalten.
(Mathematisches Beispiel: Ein Bohrer benötigt 1,5A 1,5A × 230Volt = 345Watt . Der Bohrer kann problemos verwendet werden.)
- Denken Sie daran, dass die Batterie des Fahrzeugs entladen wird, wenn das Fahrzeug nicht lauft.
-
Um die erforderlichen DC-Batterieampere zu bestimmen, dividieren Sie die benötigte Gesamtleistung (von oben) durch die Batterie-Nennspannung, um die erforderlichen DC-Ampere zu bestimmen. 345Watt / 12V = 28,75A DC
-
Um die erforderlichen Batterielaufzeiten zu schätzen, multiplizieren Sie die erforderlichen DC-Ampere (von oben) mit der Anzahl der Stunden, die Sie schätzen, dass Sie Ihr Gerät ausschließlich mit Batteriestrom betreiben werden, bevor Sie ihre Batterien mit netzunabhängigem oder generatorgespeistem Wechselstrom aufladen müssen. Kompensieren Sie Ineffizienz, indem Sie diese Zahl mit 1,2 multiplizieren. Dies gibt Ohnene eine große Schätzung, wie viele Amperestunden Batterieleistung (von einer oder mehreren Batterien) Sie an ihren Wechselrichter/Ihr Ladegerät anschließen sollenen.
28,75A DC x 0,5h Laufzeit x 1,2 Ineffizienzrate = 17,25 Amperestunden
- Um die erforderliche Batterieladung zu schätzen, müssen Sie ihre Batterien so lange aufladen setzen, bis die während des Wechselrichterbetriebs verloren gegangene Ladung ersetzt ist, andernfalls werden Sie ihre Batterien schließlich entlagen. Um die minimale Ladezeit ihrer Batterien für ihre Anwendung abzuschätzen, teilen Sie die erforderlichen Batteriestunden (von oben) durch die Nennladungsverträker Ihres Wechselrichters/Ladegeräts (abhängig von den EIN-/AUS-Einstellungen).
17,25 Amperestunden / 40A Wechselrichter/Ladegerät = 0,43h Aufladung
Betrieb
Schalten Sie den Wechselrichter EIN: Halten Sie den EIN-/AUS-Taster
auf der Frontplatte für 3 Sekunden gedrückt. Die grüne LED-Leuchte leuchtet auf, um zu bestätigen, dass der Wechselrichter mit Strom versorgt wird
Den Wechselrichter ausschalten: Halten Sie den EIN-/AUS-Taster auf der Frontplatte für 3 Sekunden gedrückt.
Wenn Sie bestätigt haben, dass das zu bedienende Gerät ausgeschalte ist, schließen Sie ein Gerätekabel an eine der 230V AC-Steckdosen auf der Vorderseite des Wechselrichters an
- Schalten Sie den den Wechselrichters ein.
Schalten Sie das Gerät ein.
Um die Verbindung zu trennen, kehren Sie die obige Vorgehensweise um Anmerkung: Wenn Sie mehrere Verbraucher am Wechselrichter betreiben sollenen, schalten Sie diese nach dem Einsatz des Wechselrichters separat ein. Dadurch wird sichergestellt, dass der Wechselrichter nicht den Anlaufstrom für alle Verbraucher auf einem liefern muss.
Verwendend des Wechselrichters zum Betreiben eines Fernsehers oder Audiogeräts
Der Wechselrichter ist abgeschirmt und gefiltert, um Signalstörungen zu minimieren. Dennoch kann es zu Störungen des Fernsehbildes kommt, insbesondere bei schwachen Signalen. Nachfolgend finds Sie eine Vorschläge, wie Sie versuchen konnen, den Empfang zu verbessern.
Vergewissern Sie sich, dass die Fernsehantenne unter normalen Betriebsbedingungen (d.h. zu Hause an eine normale 230 Volt AC-Wandsteckdose angeschlossen) ein klares Signal erzeugt. Stellen Sie außer dem sicher, dass das Antennenkabel ausreichend abgeschirmt und vongreater Qualität ist.
Versuchen Sie, die Position des Wechselrichters, der Antennenkabel und des Fernseherkabels zuändern. Fügen Sie dem Fernseher ein Verlängerungskabel vom Wechselrichter hinzu, um sein Netzkabel und die Antennenkabel von der 12-Volt-Stromquelle zu trennen.
Versuchen Sie, das Fernsehkabel und die Eingangskabel von der 12-Volt-Versorgung zum Wechselrichter zu wickeln.
Befestigen Sie einen oder mehrere „Ferrit-Datenleitungsfilter" am Fernsehkabel. Ferrit-Datenleitungsfilter konnen in den beiden Elektronikfachgeschäften erworben werden.
Versuchen Sie, den Wechselrichter mit einem minimalen (0,75mm^2) Kabel zu erden und darauf eine möglichst kurze Länge zu verwenden.
Schutzfunktionen
Niederspannungsalarm (gelbe LED am Wechselrichter) - Dieser Zustand ist für den Wechselrichter nicht schädlich, kann aber die
Stromquelle beschädigen. Der Wechselrichter schaltet sich ab, wenn die Eingangsspannung auf 10,2 Volt fällt und gleichzeitig ertont ein akustischer Alarm. Wenn genugend Strom vorhanden ist, kann der Wechselrichter wieder eingeschaltet werden.
Überspannungsschutz (gelbe LED am Wechselrichter) - Der
Wechselrichter schaltet sich automatisch ab, wenn die Eingangsspannung 15,8 ± 0,5V Volt DC überschreitet
Überlastschutz (gelbe LED am Wechselrichter) Der Wechselrichter schaltet sich automatisch ab, wenn die Dauerleistung seine maximale Nennleistung überschreitet. Wenn sich der Wechselrichter bei oder nahe der maximalen Ausgangsleistung befindet, ertont ein Alarm. Wenn der Alarm ertont, müssen Sie Geräte abtrennen, um den
Wechselrichterausgang auf ein akzeptables Niveau zu senken. Wenn Sie den Wechselrichter weiterhin bei oder in der Höhe der maximalen Leistung verwenden, wird er irgendwann überhitzen und abschalten. Wenn Sie den maximalen Ausgang des Wechselrichters überschreiben, ertont der Alarm und der Wechselrichter schaltet sich automatisch ab. Die rote Störungsanzeige leuchtet auf und der Alarm ertont weiterhin. Der Wechselrichter muss nach einer Überlastung zusückgesetzt werden.
Temperaturschutz
Der Wechselrichter ist mit einem Kühllufter ausgestattet. Abhängig von der Lastleistung und der Temperatur des Wechselrichters schaltet sich der Kühlventilator bei Bedarf ein und aus, um den Wechselrichter bei Bedarf zu kühlen. Wenn die Temperatur etwa 80^ erreicht, schaltet sich der Wechselrichter automatisch ab. Schalten Sie den Wechselrichter aus und halten Sieihn mindestens 15 Minuten abkühlen. Überprüfen Sie vor der Wiederinbetriebnahme die Gesamtleistung der zu versorgenden Geräte.
Zurücksetzen des Wechselrichters
- Schalten Sie den Wechselrichter mit dem EIN-/AUS-Taster am Wechselrichter aus, je nachdem, wie der Wechselrichter gesteuert wurde.
- Trennen Sie alle Geräte ab.
- Schalten Sie den Wechselrichter wieder mit dem EIN-/AUS-Taster am Wechselrichter ein. Bevor die Geräte wieder angeschlossen werden, überprüfen Sie die Gesamtleistung der Geräte, um sicherzustellen, dass sie kleiner als die Nennleistung des Wechselrichters ist.
FEHLERBEHEBUNG
| Problem | Situation | Aktion |
| Kein Einschalten | Fehlerhafter Anschluss | Schalten Sie den Netzschalter des Wechselrichters aus; |
| vergewissem Sie sich, dass das Kabel fest mit dem Wechselrichter und der Stromquelle verbunden ist | ||
| Batteriespannung unter 10 Volt | Batterie laden oder erneuern | |
| Die zu bedienende Ausrüstung verbraucht zu viel Strom | Lassen Sie den Wechselrichter abkühlen. Achten Sie auf eine ausreichende Belüftung rund um den Wechselrichter. Stellen Sie sicher, dass die Last nicht mehr als die maximale Belastbarkeit für den Dauerbetrieb beträgt | |
| Der Niederspannungsalar m schaltet sich sofort ein | Die Eingangsspannung am Eingang des Wechselrichters muss erhöht werden | Laden/Ersetzen Sie die Batterie oder fügen Sie zusätzliche Batterien hinzu. Lassen Sie den Fahrzeugmotor laufen, wenn Sie einen 12V DC-Stecker verwenden |
| Der Niederspannungsalar m ist ständig eingeschaltet | Zustand der Power-Batterie mit Spannungseinbrüche n | Batterie austauschen |
| Unzureichende Leistung oder Spanningsabfälle | Überprüfen Sie den Zustand der Batteriekabel und der Kabel. Reinigen, bzw. bei Bedarf auswechseln | |
| Niedrige Ausgangsleistung | Der Batteriezustand kann schlecht sein | Batterie laden oder erneuern |
| Fehlerhafter Anschluss | Vergewissern Sie sich, dass die Batterie und der Wechselrichteranschluss sauber sind | |
| Der Wechselrichter funktioniert nicht, | Der interne Schutz hat den | Wenden Sie sich an das Unternehmen des |
| nachdem die Kabel in umgekehrter Reihenfolge angeschlossen wurden | Wechselrichter deaktiviert | Verkäufers, um Hilfe zu erhalten |
Warn- und Sicherheitshinweise
- Verwenden Sie das Gerät nicht für lebenserhaltende Einrichtungen, in denen ein Ausfall des Geräts zum Ausfall der lebenserhaltenden Einrichtung oder erheblichen Einschränkung der Sicherheit oder Wirksamkeit führen kann. - Verwenden Sie das Gerät nicht in unmittelbarer Höhe von brennbaren anasthetischen Mischungen mit Luft, Sauerstoff oder Lachgas und auch nicht in der Höhe von brennbaren Materialien, Dämpfen oder Gasen. - Da das Gerät während des Betriebs eine ausreichende Belüftung erfordert, dürfen lufter- und Kühlöffnungen nicht blockiert und das Gerät nicht abgedeckt werden. Betreiben Sie das Gerät nicht in der Höhe von Heizungsluftern des Autos oder in direkter Sonneneinstrahlung. - Halten Sie das Gerät trocken und trennen Sie es ab, wenn es nicht benötigt wird. - Schalten Sie angeschlossene Geräte aus, bevor (!) Sie den Motor starten. Schließen Sie KEINE Überspannungsschutzeinrichtung, KEINEN Leistungsregler und KEIN USV-System am Gerät an. Bei Anschluss eines Verlängerungskabels wahren Sie den großsmöglichen Querschnitt. - Vor dem Anschluss eines Batterieladegeräts oder Adapters vergewissern Sie sich, dass die technischen Spezifikationen innerhalb der Empfehlungen des externen Batterieladegeräts oder Adapters liegen.
Hinweise zum Umweltschutz: Verpackungsmaterialien sind Rohstoffe und können recycliert werden. Entsorgen Sie keine alten Geräte oder Batterien in den Hausmüll. Reinigung: Schützen Sie das Gerät vor Verschmutzung und Verschmutzung (verwenden Sie einen sauberen Stoff). Verwenden Sie keine rauen, grobkörnigen Materialien oder Lösungsmittel/aggressive Reiniger. Wischen Sie das gereinigte Gerät gut ab. Distributor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Germany
