MODE D'EMPLOI KITRZ60VKE PANASONIC

• Some error code may not be applicable to your model. Consult authorised dealer for clarifi cation. ACXF55-22580.indb 23ACXF55-22580.indb 23 11/2/2018 10:01:40 AM11/2/2018 10:01:40 AM24 Possibilité de connecter un climatiseur à système Monosplit ou à système Multisplit. Pour connaître les caractéristiques complètes des produits, veuillez vous référer au catalogue. Fournit un confort maximum et de l’air propre avec des méthodes d’économie d’énergie optimales. Guide Rapide Insertion des piles

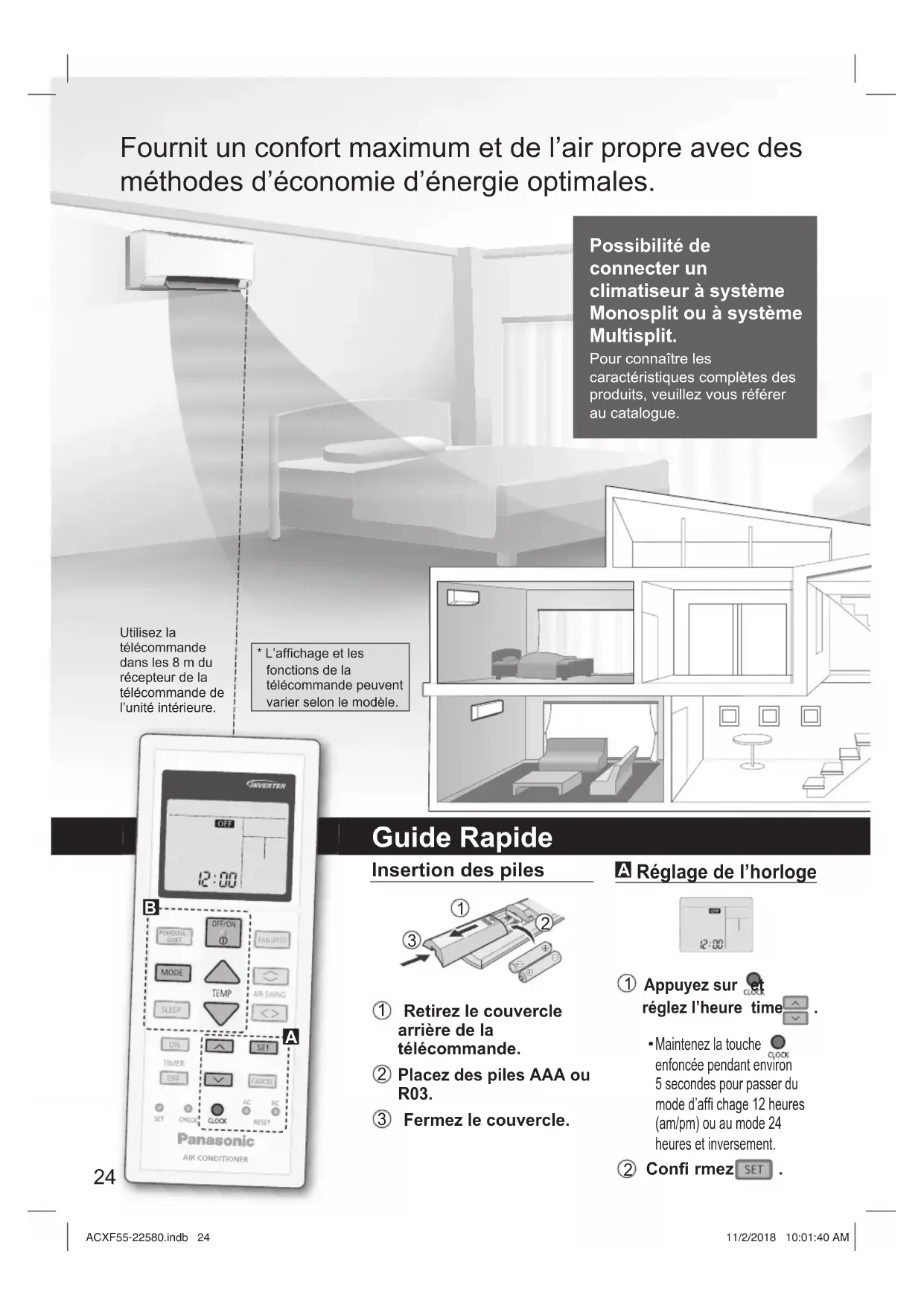

Retirez le couvercle arrière de la télécommande.

Placez des piles AAA ou R03.

Fermez le couvercle.

Appuyez sur et réglez l’heure time

Maintenez la touche enfoncée pendant environ 5 secondes pour passer du mode d’affi chage 12 heures (am/pm) ou au mode 24 heures et inversement.

Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l’unité intérieure.

• L’affi chage et les fonctions de la télécommande peuvent varier selon le modèle. ACXF55-22580.indb 24ACXF55-22580.indb 24 11/2/2018 10:01:40 AM11/2/2018 10:01:40 AM25 Français Table des matières Consignes de sécurité

26-37 Consignes d’utilisation

38-39 Pour en savoir plus

• Support de la télécommande

• Vis pour le support de la télécommande × 2 Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modifi é sans préavis à des fi ns d’amélioration.

Fonctionnement de base

Appuyez sur pour sélectionner le mode souhaité. DRY AUTO HEAT COOL

Appuyez sur pour mettre le fonctionnement en marche/arrêt. POWER

• Veuillez noter que l’indication se trouve sur l’affi cheur pour démarrer l’unité.

Sélectionnez la température souhaitée. Haut Bas Plage de sélection: 16,0 °C ~ 30,0 °C / 60 °F ~ 86 °F.

• Maintenez la touche enfoncée pendant environ 10 secondes passer l’indication de température en °C ou en °F. Nous vous remercions d’avoir porté votre choix sur un climatiseur Panasonic. ACXF55-22580.indb 25ACXF55-22580.indb 25 11/2/2018 10:01:40 AM11/2/2018 10:01:40 AM26 Consignes de sécurité Pour éviter des blessures corporelles sur vous- même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous : Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après : Ces appareils ne sont pas conçus pour être accessibles du grand public. AVERTISSEMENT Ce symbole signale la présence d’un danger pouvant provoquer des blessures graves ou mortelles. ATTENTION Ce symbole signale la présence d’un danger pouvant provoquer des blessures corporelles ou des dégâts matériels. Les instructions à respecter sont classées d’après les symboles suivants : Ce symbole désigne une action INTERDITE. Ces symboles désignent des actions OBLIGATOIRES. AVERTISSEMENT Unité intérieure et unité extérieure Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d’expérience et de connaissances si elles ont été formées et encadrées pour l’utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels ils s’exposent. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance. Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l’installation, le retrait et la réinstallation de l’unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie. Validez auprès du revendeur agréé ou du spécialiste l’usage de tout type de réfrigérant spécifi é. L’utilisation d’un type de réfrigérant autre que le type spécifi é peut endommager le produit ou provoquer des explosions, des brûlures, etc. N'utilisez pas de moyens d'accélérer le processus de dégivrage ou de nettoyer, autres que ceux qui sont conseillés par le fabricant. Toute méthode inappropriée ou utilisation de matériel incompatible peut occasionner une détérioration du produit, une explosion et de graves blessures. N’installez pas l’appareil dans une atmosphère potentiellement explosive ou infl ammable. Sinon, il y a un risque d’incendie. N’insérez jamais vos doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures. UnitéintérieureUnitéextérieureAlimentation électriqueTélécommande Entrée d’air Entrée d’air Entrée d’air Entrée d’air Sortie d’air Sortie d’air Sortie d’air Sortie d’air ACXF55-22580.indb 26ACXF55-22580.indb 26 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM27 FrançaisConsignes de sécurité Ne touchez pas l’unité extérieure au cours d’un orage, cela pourrait provoquer un choc électrique. Ne vous exposez pas directement à de l’air froid pendant une période prolongée afi n d’éviter un refroidissement excessif. Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement. Télécommande Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu’ils n’avalent accidentellement les piles. Alimentation N’utilisez pas de cordon modifi é, de raccords, de rallonge ou de cordon non spécifi é afi n d’éviter une surchauffe et un incendie. Pour éviter une surchauffe, un incendie ou un choc électrique :

Ne partagez pas la prise d’alimentation avec un autre appareil.

N’utilisez pas l’unité avec des mains mouillées.

Ne pas plier excessivement la fi che électrique.

Ne pas opérer ou arrêter l’unité en insérant ou en tirant sur la fi che électrique. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifi cations équivalentes afi n d’éviter tout risque. Il est fortement conseillé d’installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afi n d’éviter un choc électrique ou un incendie. Pour éviter une surchauffe, un incendie ou un choc électrique :

Il faut régulièrement essuyer la poussière sur la fi che d’alimentation à l’aide d’un chiffon sec. Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la fi che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée / feu / choc électrique) Exemples d’anomalie ou défaillance

L’ELCB se déclenche fréquemment.

Odeur de brûlé est observée.

Un bruit ou des vibrations anormales de l’unité sont observés.

Fuite d’eau de l’unité intérieure.

Le cordon d’alimentation ou la prise deviennent anormalement chaud.

La vitesse du ventilateur ne peut pas être contrôlée.

L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

Le ventilateur ne s’arrête pas même si l’opération est arrêtée. Contacter immédiatement votre revendeur local pour l’entretien / réparation. Cet équipement doit être raccordé à la terre afi n d’éviter un choc électrique ou un incendie. Prévenez les chocs électriques en coupant l’alimentation et en débranchant l’unité : - Avant le nettoyage ou l’entretien. - En cas de non utilisation prolongée, ou - En période d’activité orageuse anormalement forte. ACXF55-22580.indb 27ACXF55-22580.indb 27 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM28 Consignes de sécurité ATTENTION Unité intérieure et unité extérieure Afi n d’éviter des dommages ou de la corrosion sur l’unité, ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer. N’utilisez pas l’unité pour conserver des appareils de précision, des aliments, des plantes, des œuvres d’art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc. N’utiliser pas d’appareil à combustibles dans la direction du fl ux d’air afi n d’éviter toute propagation du feu. N’exposez pas des plantes ou des animaux de compagnie directement au fl ux d’air pour éviter des blessures, etc. Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages. Ne mettez pas l’unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez suffi samment la pièce avant de faire fonctionner l’unité. Afi n d’éviter d’endommager l’unité, ne l’installez pas dans des zones grasses et enfumées. Afi n d’éviter des blessures, ne démontez pas l’unité pour la nettoyer. Afi n d’éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l’unité. Ne placez pas de vas ou de récipient d’eau sur l’unité. De l’eau peut pénétrer à l’intérieur de l’unité et dégrader l’isolation. Cela pourrait entraîner un choc électrique. N'ouvrez pas de fenêtre ou de porte pendant longtemps lorsque l'appareil est en marche, car cela peut compromettre la consommation électrique et provoquer des variations de température inconfortables. Prévenez les fuites d’eau en vous assurant que le tuyau de vidange est : - Correctement raccordé, - Dégagé de toute gouttière et récipient, ou - Non immergé dans l’eau Après une longue période d’utilisation ou après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce. Après une longue période d’utilisation, assurez-vous que le support d’installation n’est pas détérioré afi n d’éviter une chute de l’unité. Télécommande N’utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande. Pour éviter tout dysfonctionnement ou dommages à la télécommande :

Retirez les piles si vous envisagez de ne pas utiliser l’appareil pendant une période prolongée.

De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée. Alimentation Ne débranchez pas la fi che en tirant sur le cordon d’éviter un choc électrique. ACXF55-22580.indb 28ACXF55-22580.indb 28 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM29 Français Consignes de sécurité AVERTISSEMENT L'appareil est rempli de R32 (réfrigérant infl ammable doux). Il existe un risque d'incendie en cas de fuite du réfrigérant et d'exposition à une source d'infl ammation externe. Unité intérieure et unité extérieure L'appareil doit être installé et/ou utilisé dans une pièce dont la surface au sol dépasse Amin (m²) et maintenu à distance des sources d'infl ammation, comme la chaleur/les étincelles/les fl ammes nues, ou des zones dangereuses, comme les appareils à gaz, les appareils de cuisson au gaz, les systèmes d'approvisionnement en gaz ou les appareils de cuisson électrique, etc. (Référez-vous au Tableau A du tableau des consignes d'installation pour Amin (m²)) Sachez que le réfrigérant peut ne pas comporter d'odeur. Il est très recommandé de s'assurer que les détecteurs appropriés de gaz réfrigérants infl ammables sont utilisés, fonctionnent bien et peuvent alerter en cas de fuite. Dégagez de toute obstruction toutes les ouvertures de ventilation requises. N'utilisez pas l'appareil pour percer ni brûler pendant qu'il est sous pression. N'exposez pas l'appareil à la chaleur, aux fl ammes, aux étincelles ou à d'autres sources d'infl ammation. Sinon il peut exploser et provoquer des blessures ou la mort. Précautions pour l’utilisation du réfrigérant R32 Les procédures d'installation de base sont les mêmes que pour les modèles à réfrigérant classiques (R410A, R22). La pression de fonctionnement étant supérieure à celle des modèles à réfrigérant R22, certaines des tuyauteries et certains outils d'installation et d'entretien sont spécifi ques. En particulier, lorsque vous remplacez un modèle à réfrigérant R22 par un nouveau modèle à réfrigérant R32, remplacez toujours la tuyauterie classique et les écrous d'évasement avec la tuyauterie et les écrous d'évasement R32 et R410A côté extérieur de l'unité. Pour le R32 et le R410A, le même écrou d'évasement peut être utilisé sur le côté et le tuyau de l'unité extérieure. Il est interdit de mélanger des réfrigérants différents dans un même système. Les modèles qui utilisent le réfrigérant R32 et R410A ont différents diamètres de fi letage des ports de charge, pour éviter les charges erronées avec du réfrigérant R22 et pour la sécurité. Vérifi ez donc en amont. [Le diamètre de fi letage du port de charge pour R32 et R410A est de 12,7 mm (1/2 pouces).] Vous devez toujours vous assurer que les matières étrangères (huile, eau, etc.) n’entrent pas dans le tuyau. Lorsque vous stockerez la tuyauterie, scellez bien l'ouverture en pinçant, tapant, etc. (La manipulation du R32 est similaire à celle du R410A.)

Le fonctionnement, la maintenance, la réparation et la récupération du réfrigérant doivent être effectués par du personnel qualifi é et certifi é en ce qui concerne l’utilisation de réfrigérants infl ammables et conformément aux recommandations du fabricant. Tout personnel qui effectue une opération, un entretien ou une maintenance sur un système ou des pièces associées de l’équipement doit être formé et certifi é. ACXF55-22580.indb 29ACXF55-22580.indb 29 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM30

Aucune partie du circuit de réfrigération (évaporateurs, refroidisseurs d’air, AHU, condensateurs ou réservoirs de liquide) ou de la tuyauterie ne doit être située à proximité de sources de chaleur, de fl ammes ouvertes, d’un appareil à gaz en fonctionnement ou d’un chauffage électrique en fonctionnement.

L’utilisateur/propriétaire ou son représentant autorisé doit vérifi er régulièrement les alarmes, la ventilation mécanique et les détecteurs, au moins une fois par an, lorsque les réglementations nationales l’exigent, afi n d’en garantir le bon fonctionnement.

Un journal de bord doit être tenu à jour. Les résultats de ces contrôles doivent être consignés dans le journal de bord.

En cas de ventilation dans des locaux occupés, il convient de vérifi er qu’il n’y a pas d’obstruction.

Avant la mise en service d’un nouveau système de réfrigérant, la personne responsable de la mise en service doit s’assurer que le personnel opérateur formé et certifi é est informé, sur la base du manuel d’instructions, de la construction, de la surveillance, du fonctionnement et de l’entretien du système de réfrigérant, ainsi que des mesures de sécurité à respecter ainsi que des propriétés et de la manipulation du réfrigérant utilisé.

Les exigences générales relatives au personnel formé et certifi é sont indiquées ci-dessous : a) Connaissance de la législation, des règlements et des normes concernant les réfrigérants inflammables ; et, b) Connaissances et compétences approfondies en matière de manipulation des réfrigérants inflammables, d’équipement de protection individuelle, de prévention des fuites de frigorigènes, de manutention des bouteilles, de chargement, de détection, de récupération et de mise au rebut ; et, c) Capacité de comprendre et d’appliquer dans la pratique les exigences de la législation, des réglementations et des normes nationales ; et, d) Suivi d’une formation de base et approfondie et afin de maintenir cette expertise. e) La tuyauterie du climatiseur dans le local occupé doit être installée de façon à éviter tout dommage accidentel pendant le fonctionnement et l’entretien. f) Il convient de prendre les précautions nécessaires pour éviter que les conduites de réfrigération ne subissent de vibrations ou pulsations excessives. g) Assurez-vous que les dispositifs de protection, les conduites et les raccords de réfrigération sont bien protégés contre les effets négatifs sur l’environnement (tels que le risque d’accumulation d’eau et de gel dans les tuyaux de vidange ou l’accumulation de saleté et de débris). h) Les grandes longueurs de tuyauterie des systèmes de réfrigération doivent être conçues et installées de façon sécurisée (montées et protégées) afin de réduire au minimum la probabilité de dommages sur le système par des chocs hydrauliques lors de la dilatation et de la contraction.

i) Protégez le système de réfrigération

contre les ruptures accidentelles dues au déplacement de meubles ou à des activités de rénovation. j) Pour garantir l’absence de fuite, les joints de réfrigérant fabriqués sur place en intérieur doivent être soumis à des tests d’étanchéité. La méthode de test doit avoir une sensibilité de 5 grammes par an de réfrigérant ou plus, sous une pression au moins égale à 0,25 fois la pression maximale admissible (> 1,04 MPa, max. 4,15 MPa). Aucune fuite ne doit être détectée. Consignes de sécurité ACXF55-22580.indb 30ACXF55-22580.indb 30 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM31 Français

Les produits contenant des réfrigérants infl ammables doivent être installés en fonction de la surface minimale de la pièce, Amin (m

) mentionnée dans le Tableau A des Consignes d’installation.

En cas de charge sur site, l’effet sur la charge de réfrigérant dû aux différentes longueurs de tuyau doit être quantifi é, mesuré et étiqueté.

Assurez-vous que la tuyauterie est installée à sa longueur minimum. Évitez d'utiliser des tuyaux cabossés et évitez les courbures importantes.

Assurez-vous que la tuyauterie est protégée de toute détérioration physique.

Assurez-vous de vous conformer aux réglementations nationales sur le gaz, aux règles et à la législation d'état et municipale. Notifi ez les autorités compétentes conformément aux réglementations en vigueur.

Assurez-vous que les raccords mécaniques sont accessibles pour la maintenance.

Dans les cas nécessitant une ventilation mécanique, les ouvertures de ventilation doivent être dégagées de toute obstruction.

Lors de la mise au rebut du produit, suivez les précautions du paragraphe 12 et conformez-vous aux réglementations nationales. Contactez toujours les bureaux locaux et municipaux pour une manipulation correcte.

2-1. Personnel de service

Le système est inspecté, régulièrement surveillé et entretenu par un personnel de maintenance formé et certifi é, employé par la personne responsable ou par l’utilisateur.

Assurez-vous que la charge réelle de réfrigérant correspond à la taille de la pièce dans laquelle sont installées les pièces contenant du réfrigérant.

Assurez-vous que la charge de réfrigérant ne fuit pas.

Toute personne qualifi ée travaillant ou pénétrant dans un circuit de réfrigérant doit détenir un certifi cat en cours de validité remis par une autorité d'évaluation agréé par l'industrie, qui valide sa compétence à manipuler les réfrigérants en toute sécurité conformément à une spécifi cation d'évaluation reconnue par l'industrie.

L'entretien doit uniquement être effectué conformément aux recommandations du fabricant de l'équipement. Toute maintenance et réparation nécessitant l'aide d'autres personnes qualifi ées doit être effectuée sous la supervision de la personne compétente dans l'utilisation des réfrigérants infl ammables.

L'entretien doit uniquement être effectué conformément aux recommandations du fabricant. Consignes de sécurité ACXF55-22580.indb 31ACXF55-22580.indb 31 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM32 Consignes de sécurité 2-2. Travail

Avant de commencer des travaux sur les systèmes contenant des réfrigérants infl ammables, des contrôles de sécurité sont obligatoires pour s'assurer que le risque d'infl ammation est minimisé. Pour les réparations sur le système de réfrigérant, les précautions des paragraphes 2-2 à 2-8 doivent être respectées avant d'entreprendre tout travail sur le système.

Le travail doit être entrepris dans le cadre d'une procédure contrôlée de manière à minimiser le risque de présence de gaz ou de vapeurs infl ammables pendant la réalisation du travail.

Tous les techniciens de maintenance et autres personnels travaillant dans la zone locale doivent être conseillés et supervisés sur la nature du travail en cours.

Évitez de travailler dans des espaces confi nés. Assurez-vous toujours que la distance de sécurité est d’au moins 2 mètres ou que la zone d’espace libre est d’au moins 2 mètres de rayon.

Portez un équipement de protection individuelle approprié, y compris une protection respiratoire si la situation le justifi e.

Tenez toutes les sources d'infl ammation et surfaces en métal chaudes à distance. 2-3. Vérifi cation de la présence de réfrigérant

La zone doit être vérifi ée à l'aide d'un détecteur de réfrigérant approprié avant et pendant les travaux, afi n de s'assurer que le technicien soit informé de la présence d'atmosphères potentiellement infl ammables.

Assurez-vous que l'équipement de détection des fuites utilisé est adapté à une utilisation avec des réfrigérants infl ammables, c'est-à- dire sans étincelle, hermétiquement scellé ou intrinsèquement sécurisé.

En cas de fuite/déversement, ventilez immédiatement la zone et restez en amont et à distance du déversement/décharge.

En cas de fuite/déversement, avertissez les personnes se trouvant en aval de la fuite/ déversement, isolez la zone des dangers immédiats et ne laissez pas entrer le personnel non autorisé. 2-4. Présence d'un extincteur

Si un quelconque travail à chaud doit être réalisé sur l’équipement de réfrigération ou toute pièce associée, un équipement d’extinction d’incendie approprié doit être à disposition et à portée de main.

Un extincteur d'incendie à poudre sèche ou CO

doit être disponible à côté de la zone de charge. 2-5. Aucune source d'infl ammation

Personne, pendant la réalisation d’une tâche en lien avec un système de réfrigération impliquant une exposition à toute tuyauterie contenant ou ayant contenu du réfrigérant infl ammable, ne doit utiliser de sources d’infl ammation quelconques afi n d’éviter tout risque d’incendie ou d’explosion. Il ou elle ne doit pas fumer pendant la réalisation d’une telle tâche.

Toutes les sources d'infl ammation possibles, y compris le fait de fumer une cigarette, doivent rester suffi samment éloignées du site d'installation, de réparation, de retrait et de mise au rebut. Du réfrigérant infl ammable pourrait en effet être déchargé dans l'espace environnant pendant ces activités.

Avant le début des travaux, la zone environnant l'équipement doit être surveillée pour s'assurer de l'absence de matières infl ammables ou de risques d'infl ammation.

Des panneaux « Interdiction de fumer » doivent être affi chés. 2-6. Zone ventilée

Assurez-vous que la zone est ouverte ou suffi samment ventilée avant de pénétrer dans le système ou de réaliser tout travail à chaud.

Un certain degré de ventilation doit perdurer pendant la période de réalisation des travaux.

La ventilation doit disperser en toute sécurité tout réfrigérant libéré et de préférence le rejeter dans l'atmosphère. ACXF55-22580.indb 32ACXF55-22580.indb 32 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM33 Français 2-7. Contrôles sur l’équipement de réfrigération

Si des composants électriques doivent être changés, ils doivent être adaptés à l'usage prévu et présenter les bonnes caractéristiques.

Les directives de maintenance et d'entretien du fabricant doivent être respectées à tout moment.

En cas de doute, demandez une assistance au service technique du fabricant.

Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigérants infl ammables.

La charge réelle de réfrigérant correspond à la taille de la pièce dans laquelle sont installées les pièces contenant du réfrigérant.

Les mécanismes et sorties de ventilation fonctionnent correctement et ne sont pas obstrués.

Si un circuit de réfrigération indirect est utilisé, la présence de réfrigérant dans le circuit secondaire doit être vérifiée.

Le marquage de l'équipement doit rester visible et lisible. Les marquages et panneaux illisibles doivent être corrigés.

Le tuyau ou les composants de réfrigération sont installés de manière à ne pas risquer d’être exposés à toute substance susceptible de faire rouiller les composants contenant du réfrigérant, sauf s’ils sont composés de matériaux résistants par nature à la corrosion ou correctement protégés contre la corrosion. 2-8. Contrôles sur les dispositifs électriques

La réparation ou la maintenance des composants électriques doit inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants.

Dans le cadre des contrôles de sécurité initiaux, il convient de vérifi er, sans s'y limiter :-

Que les condensateurs sont déchargés : ceci doit se faire de manière sécurisée pour éviter le risque d'étincelles.

Qu'aucun composant ou câble électrique n'est exposé pendant la charge, la récupération ou la purge du système.

Que le raccordement à la terre se fait en continu.

Les directives de maintenance et d'entretien du fabricant doivent être respectées à tout moment.

En cas de doute, demandez une assistance au service technique du fabricant.

En cas de défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit avant sa complète résolution.

Si le défaut ne peut pas être immédiatement corrigé mais qu'il est nécessaire de poursuivre le fonctionnement, une solution temporaire adéquate doit être utilisée.

Le propriétaire de l'équipement doit être informé ou signalé de manière à ce que toutes les parties soient notifi ées. Consignes de sécurité ACXF55-22580.indb 33ACXF55-22580.indb 33 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM34 Consignes de sécurité

3. Réparation des composants étanches

Pendant la réparation des composants étanches, toutes les alimentations électriques doivent être déconnectées de l'équipement faisant l'objet de l'intervention avant tout retrait de couvercles étanches, etc.

S'il est absolument nécessaire d'alimenter électriquement l'équipement pendant l'entretien, un système de détection des fuites fonctionnant en permanence devra être situé au point le plus critique afi n de signaler toute situation potentiellement dangereuse.

Les éléments suivants doivent faire l'objet d'une attention particulière, pour s'assurer qu'en travaillant sur les composants électriques, le boîtier n'est pas altéré de manière à affecter le niveau de protection. Ceci devra inclure les dommages sur les câbles, le nombre excessif de raccordements, les bornes ne respectant pas les caractéristiques d'origine, une mauvaise étanchéité, le raccord incorrect des presse-étoupes, etc.

Assurez-vous que l'appareil est monté solidement.

Assurez-vous que les joints ou l'étanchéité ne présentent pas de dégradation de nature à ne plus servir l'objectif de prévention de l'entrée d'atmosphères infl ammables.

Les pièces de rechange doivent être conformes aux spécifi cations du fabricant. REMARQUE : L'utilisation de joints en silicone peut inhiber l'effi cacité de certains types d'équipements de détection des fuites. Les composants intrinsèquement sécurisés n'ont pas besoin d'être isolés avant intervention.

4. Réparation des composants

intrinsèquement sécurisés

N'appliquez aucune charge inductive ou capacitive permanente au circuit sans vous assurer que cela ne dépassera pas la tension admissible et le courant autorisé pour l'équipement en cours d'utilisation.

Les composants intrinsèquement sécurisés sont les seuls sur lesquels il est possible de travailler sous tension en présence d'une atmosphère infl ammable.

La valeur de l'appareil de test doit être correcte.

Remplacez uniquement les composants dont les pièces sont spécifi ées par le fabricant. Les pièces non spécifi ées par le fabricant peuvent entraîner l'infl ammation du réfrigérant dans l'atmosphère à partir d'une fuite.

Vérifi ez que le câblage n'est pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, à des bords coupants ou tout autre effet environnemental négatif.

Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que compresseurs ou ventilateurs.

6. Détection des réfrigérants

En aucun cas les sources potentielles d'infl ammation ne doivent être utilisées pour la recherche ou la détection de fuites de réfrigérant.

N'utilisez pas de torche haloïde (ou tout autre détecteur utilisant une fl amme nue). ACXF55-22580.indb 34ACXF55-22580.indb 34 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM35 Français

7. Les méthodes de détection des fuites

suivantes sont jugées acceptables pour tous les systèmes de réfrigérant

Aucune fuite ne doit être détectée lors de l’utilisation d’un équipement de détection d’une sensibilité de 5 grammes par an de réfrigérant ou plus, sous une pression au moins égale à 0,25 fois la pression maximale admissible (> 1,04 MPa, max. 4,15 MPa), par exemple un renifl eur universel.

Des détecteurs de fuite électroniques peuvent être utilisés pour détecter les réfrigérants infl ammables, mais la sensibilité peut ne pas être adéquate, ou peut nécessiter un réétalonnage. (L'équipement de détection doit être calibré dans une zone sans réfrigérant.)

Assurez-vous que le détecteur n'est pas une source potentielle d'infl ammation et est adapté au réfrigérant utilisé.

L'équipement de détection des fuites doit être réglé à un pourcentage de la LII (limite inférieure d'infl ammabilité) du réfrigérant et calibré en fonction du réfrigérant employé et le bon pourcentage de gaz (25 % maximum) doit être confi rmé.

Les liquides de détection de fuites conviennent également à la plupart des réfrigérants, par exemple, la méthode des bulles et la méthode des agents fl uorescents. L’utilisation de détergents contenant du chlore doit être évitée, le chlore étant susceptible de réagir avec le réfrigérant et de faire rouiller la tuyauterie en cuivre.

Si une fuite est suspectée, toutes les fl ammes nues doivent être supprimées/ éteintes.

Si une fuite de réfrigérant est découverte et nécessite une soudure, tout le réfrigérant doit être récupéré du système ou isolé (au moyen de robinets d'arrêt) dans une partie du système à distance de la fuite. Les précautions du paragraphe 8 doivent être respectée pour retirer le réfrigérant.

8. Élimination et évacuation

Lorsque vous pénétrez dans le circuit de réfrigérant pour effectuer des réparations – ou à toute autre fi n – les procédures classiques doivent être utilisées. Toutefois, il est important d'utiliser les meilleures pratiques puisque l'infl ammabilité est à prendre en compte. La procédure suivante doit être respectée : supprimer le réfrigérant -> purger le circuit avec un gaz inerte -> évacuer -> purger avec un gaz inerte -> ouvrir le circuit en coupant ou en soudant.

La charge de réfrigérant doit être récupérée dans des bouteilles de récupération adaptées.

Le système sera purgé avec de l’azote sans oxygène (OFN) pour rendre l’appareil sécurisé.

Il peut s'avérer nécessaire de répéter ce processus plusieurs fois.

L'air ou l'oxygène comprimé ne doivent pas être utilisés pour cette tâche.

La purge doit se faire en rompant le vide dans le système avec de l’azote sans oxygène (OFN) et en continuant à remplir jusqu’à obtention de la pression de fonctionnement, puis en purgeant dans l’atmosphère et enfi n en tirant au vide.

Ce processus doit être répété jusqu'à ce qu'aucun réfrigérant ne reste dans le système.

Lorsque la dernière charge d'azote sans oxygène (OFN) est utilisée, le système doit être purgé vers la pression atmosphérique pour permettre la réalisation du travail.

Cette opération est absolument vitale si des opérations de soudures sur la tuyauterie doivent avoir lieu.

Veillez à ce que la sortie de la pompe à vide ne se trouve pas à proximité d’une source d’infl ammation potentielle et qu’une ventilation est disponible. OFN = azote sans oxygène, type de gaz inerte. Consignes de sécurité ACXF55-22580.indb 35ACXF55-22580.indb 35 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM36 Consignes de sécurité

9. Procédures de charge

Outre les procédures de charge classiques, les exigences suivantes doivent être respectées.

Veillez à ce que les différents réfrigérants ne soient pas contaminés lors de l'utilisation de l'équipement de charge.

Les flexibles ou conduites doivent être aussi courts que possible afin de minimiser la quantité de réfrigérant qu'ils contiennent.

Les bouteilles doivent rester dans une position adéquate conformément aux instructions.

Veillez à ce que le système de réfrigération soit relié à la terre avant de charger le système avec du réfrigérant.

Étiquetez le système lorsque la charge est terminée (le cas échéant).

Prenez d’extrêmes précautions pour ne pas trop remplir le système de réfrigération.

Avant de recharger le système, sa pression doit être testée avec de l'azote sans oxygène (OFN) (référez-vous au paragraphe 7).

Le système doit être soumis à un test de fuite à la fi n de la charge et avant la mise en service.

Un test de fuite de suivi doit être effectué avant de quitter le site.

Une charge électrostatique peut s'accumuler et créer une situation dangereuse lors de la charge et de la décharge du réfrigérant. Pour éviter tout incendie ou explosion, dissipez l'électricité statique pendant le transfert en raccordant les conteneurs et équipements à la terre avant la charge/décharge.

Avant d'effectuer cette procédure, il est essentiel que le technicien soit complètement familiarisé avec l'équipement et tous ses détails.

Une bonne pratique consiste à récupérer tous les réfrigérants de manière sécurisée.

Avant la réalisation de la tâche, un échantillon d’huile et de réfrigérant doit être prélevé si une analyse est requise avant la réutilisation du réfrigérant récupéré.

Il est essentiel qu'une alimentation électrique soit disponible avant de démarrer la tâche. a) Familiarisez-vous avec l'équipement et son fonctionnement. b) Isolez le système de toute source d'alimentation électrique. c) Avant de lancer la procédure, assurez- vous que :

l'équipement de manutention mécanique est disponible, si nécessaire, pour la manutention des bouteilles de réfrigérant ;

tous les équipements de protection individuelle sont disponibles et correctement utilisés ;

le processus de récupération est supervisé à tout instant par une personne compétente ;

l'équipement et les bouteilles de récupération sont conformes aux normes en vigueur. d) Pompez le système de réfrigérant, si possible. e) S'il est impossible de faire le vide, confectionnez un collecteur pour retirer le réfrigérant des diverses parties du système. f) Assurez-vous que la bouteille se trouve sur les balances avant que la récupération n'ait lieu. g) Démarrez la machine de récupération et utilisez-la conformément aux instructions. h) Ne remplissez pas trop les bouteilles. (Pas plus de 80 % du volume de charge liquide). ACXF55-22580.indb 36ACXF55-22580.indb 36 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM37 Français

i) Ne dépassez pas la pression de

fonctionnement maximale de la bouteille, même temporairement. j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, assurez-vous que les bouteilles et l'équipement sont retirés du site rapidement et que toutes les vannes d'isolation de l'équipement sont fermées. k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération, sauf s’il a été nettoyé et contrôlé.

Une charge électrostatique peut s'accumuler et créer une situation dangereuse lors de la charge ou de la décharge du réfrigérant. Pour éviter tout incendie ou explosion, dissipez l'électricité statique pendant le transfert en raccordant les conteneurs et équipements à la terre avant la charge/décharge.

L'équipement doit être étiqueté pour indiquer qu'il a été mis hors service et vidé de son réfrigérant.

L'étiquette doit être datée et signée.

Veillez à ce que l'équipement soit accompagné d'étiquettes indiquant qu'il contient du réfrigérant infl ammable.

Lorsque vous retirez du réfrigérant d'un système, soit pour l'entretien soit pour la mise hors service, une bonne pratique consiste à retirer tous les réfrigérants de manière sécurisée.

Lors du transfert du réfrigérant dans des bouteilles, assurez-vous d'employer uniquement des bouteilles adaptées à la récupération de réfrigérant.

Veillez à ce que le bon nombre de bouteilles soit disponible pour contenir toute la charge du système.

Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est- à-dire des bouteilles spéciales pour la récupération du réfrigérant).

Les bouteilles doivent être équipées d'une soupape de sûreté et de soupapes de retenue associées en bon état de fonctionnement.

Les bouteilles de récupération sont évacuées et, si possible, refroidies avant la récupération.

L’équipement de récupération doit être en bon état de fonctionnement avec un ensemble d’instructions concernant l’équipement utilisé et doit être adapté à la récupération des réfrigérants infl ammables.

En outre, un jeu de balances calibrées doit être disponible et en bon état de fonctionnement.

Les fl exibles doivent être complets, avec des raccords de démontage sans fuite et en bon état de fonctionnement.

Avant d'utiliser la machine de récupération, vérifi ez qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tout composant électrique associé est étanche afi n d'éviter toute infl ammation en cas de rejet de réfrigérant. En cas de doute, consultez le fabricant.

Le réfrigérant récupéré doit être retourné au fournisseur de réfrigérant dans la bonne bouteille de réfrigérant, et la Fiche de transfert des déchets appropriée doit être renseignée.

Ne mélangez pas les réfrigérants dans les unités de récupération et en particulier pas dans des bouteilles.

Si les compresseurs ou les huiles de compresseurs doivent être supprimés, veillez à ce qu'ils aient été vidangés à un niveau acceptable afi n de vous assurer qu'il ne reste pas de réfrigérant infl ammable dans le lubrifi ant.

Le processus de vidange doit être effectué avant de retourner le compresseur aux fournisseurs.

Seule la chauffe électrique du corps du compresseur doit être utilisée pour accélérer ce processus.

Toute vidange de l'huile d'un système doit se faire de manière sécurisée. Consignes de sécurité ACXF55-22580.indb 37ACXF55-22580.indb 37 11/2/2018 10:01:41 AM11/2/2018 10:01:41 AM38

FAN SPEED Non utilisé dans les opérations normales. Consignes d’utilisation Appuyez pour revenir aux réglages par défaut de la télécommande. Pour régler la vitesse du ventilateur Pour passer de puissant à silencieux PUISSANT : Pour atteindre rapidement la température souhaitée

• Cette opération s’arrête automatiquement au bout de 20 minutes. SILENCE: Pour Un Fonctionnement Silencieux

• Cette opération réduit le bruit du fl ux d’air.

Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

Pour donner la priorité à un fonctionnement silencieux, sélectionnez la vitesse de ventilateur la plus faible (

Ne réglez pas le volet manuellement. To adjust airfl ow direction Pour ajuster l’orientation du fl ux d’air AIR SWING Vers le haut (CS-RZ20/25/35/42VKEW, CS-MRZ16VKE) Pour ajuster l’orientation du fl ux d’air AIR SWING Vers le haut Vers les côtés (CS-RZ50/60/71VKEW)

Pour l’orientation latérale, elle est ajustable manuellement comme illustré.

Ne réglez pas le volet manuellement. CS-RZ50/60/71VKEW POWERTIMER ACXF55-22580.indb 38ACXF55-22580.indb 38 11/2/2018 10:01:42 AM11/2/2018 10:01:42 AM39 Français Voir « Pour en savoir plus… » pour les détails. Pour régler l’heure Pour un confort optimal pendant votre sommeil Remarque

• Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

Ne peut pas être sélectionné en même temps.

Sélectionnez le mode marche (ON) ou arrêt de la minuterie (OFF) Exemple : ARRÊT à 22:00

Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur ou pour sélectionner ou puis appuyez sur .

• Si le minuteur est annulé manuellement ou à cause d’une panne d’électricité, vous pouvez restaurer le minuteur en appuyant sur

• Le réglage de la minuterie le plus proche s’affi chera et sera activé en séquence.

• L’opération de minuterie se base sur le réglage de l’horloge de la télécommande et se répète quotidiennement une fois défi nie. Pour régler l’horloge, veuillez consulter le Guide rapide.

Cette fonction peut être réglée avec le minuteur. Quand il est utilisé conjointement avec le minuteur d’arrêt, le mode sommeil a la priorité.

Peut être annulé en appuyant sur la touche respective jusqu’à atteindre 0.0h. 2 jeux de minuteurs de MARCHE et ARRÊT sont disponibles pour allumer et éteindre l’unité à une heure préréglée différente. Ce mode vous crée un environnement confortable pendant le sommeil. Il ajuste automatiquement la température à la structure du sommeil pendant la période d’activation. Le témoin de l’unité intérieure s’atténue lorsque ce mode est activé. Ceci ne s’applique pas si la luminosité du témoin a été atténuée. SLEEP (Cancel) Ce mode est intégré au minuteur d’activation (0,5, 1, 2, 3, 4, 5, 6, 7, 8 ou 9 heures). Consignes d’utilisation ACXF55-22580.indb 39ACXF55-22580.indb 39 11/2/2018 10:01:42 AM11/2/2018 10:01:42 AM40 Mode de fonctionnement

• Il est possible de faire fonctionner les unités intérieures individuellement ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.

• Pendant le fonctionnement, les modes CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément sur différentes unités intérieures.

• Le voyant d’alimentation clignote pour indiquer que l’unité intérieure attend un mode de fonctionnement différent. AUTO : Lors fonctionnement, le voyant POWER clignotera dans un premier temps. Simple

• L’unité choisit le mode d’opération toutes les 10 minutes selon le réglage de la température et la température ambiante. Multiple

• L’unité choisit le mode d’opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiante. CHAUFFAGE

Le voyant POWER clignote dans un premier temps au cours de cette opération. L’appareil met un certain temps à démarrer.

• Sur les systèmes dont le mode HEAT (CHAUFFAGE) a été verrouillé, si un mode de fonctionnement autre que le mode HEAT (CHAUFFAGE) est sélectionné, l’unité intérieure s’arrête et le voyant d’alimentation POWER clignote. REFROIDISSEMENT : Fournit un refroidissement effi cace et confortable adapté à vos besoins. ÉSHUMIDIFICATION : L’unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur. Réglage de la température pour économiser l’énergie Le fait de faire fonctionner l’appareil dans la plage de température recommandée peut économiser l’énergie.

79 °F ~ 82 °F. Direction du fl ux d’air En mode REFROIDISSEMENT/DÉSHUMIDIFICATION : (CS-RZ20/25/35/42VKEW, CS-MRZ16VKE) Si AUTO est défi ni, le volet oscille automatiquement vers le haut et vers le bas. (CS-RZ50/60/71VKEW) Si AUTO est défi ni, le volet oscille automatiquement vers la gauche et la droite et vers le haut et le bas. En mode CHAUFFAGE : Si AUTO est réglé, le volet horizontal est défi ni sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l’augmentation de la température. Commande de redémarrage automatique Si l’alimentation électrique est rétablie après une panne de courant, l’appareil redémarrera automatiquement après une certaine période de temps avec le mode de fonctionnement et l’orientation du fl ux d’air précédents.

Cette commande n’est pas applicable lorsque la minuterie (TIMER) est réglée. Pour en savoir plus... Simple Système Monosplit Multiple Système Multisplit ACXF55-22580.indb 40ACXF55-22580.indb 40 11/2/2018 10:01:42 AM11/2/2018 10:01:42 AM41 Français Conditions d’utilisation Utilisez ce climatiseur en respectant la plage de températures suivante. Température °C (°F) Unité intérieure Unité extérieure Monosplit

Unité extérieure Multisplit

CU-2RE15SBE, CU-2RE18SBE, CU-3RE18SBE, CU-2TZ41TBE, CU-2TZ50TBE, CU-3TZ52TBE Pour en savoir plus... ACXF55-22580.indb 41ACXF55-22580.indb 41 11/2/2018 10:01:42 AM11/2/2018 10:01:42 AM42 Instructions de nettoyage Pour garantir une performance optimale de l’unité, un nettoyage doit être effectué à intervalles réguliers. La saleté peut causer un dysfonctionnement et il peut s’affi cher le code d’erreur « H 99 ». Veuillez consulter un revendeur agréé.

Coupez l’alimentation et débranchez l’appareil avant le nettoyage.

Ne touchez pas l’ailette en aluminium, la partie tranchante peut provoquer des blessures.

N’utilisez pas de benzène, de solvant ou de poudre à récurer.

Utilisez uniquement du savon ( pH 7) ou un détergent ménager neutre.

N’utilisez pas de l’eau dont la température est supérieure à 40 °C / 104 °F. Filtre à air Une fois toutes les 2 semaines

Lavez/rincez les fi ltres avec précaution avec de l’eau afi n d’éviter d’endommager leur surface.

Séchez complètement les fi ltres à l’ombre, à distance du feu ou de la lumière directe du soleil.

• Si le fi ltre est endommagé, remplacez-le immédiatement. Retirez le fi ltre à air Fixez le fi ltre à air Insérez dans l’unité Panneau avant Lavez avec soin et séchez. Retirez le panneau avant Refermez bien

Libérez les crochets aux deux extrémités.

Insérez des deux côtés.

Appuyez sur les deux extrémités et au centre du panneau avant. Unité intérieure Frottez délicatement l’appareil avec un chiffon doux et sec. Les bobines et les ventilateurs doivent être nettoyés au moins tous les 6 mois par un revendeur agréé. Unité extérieure Enlevez les débris qui entourent l’unité. Enlevez toute obstruction du tuyau d’évacuation. Filtre purifi cateur d’air

Le fi ltre purifi cateur d’air ne doit pas être lavé.

• Remplacez le fi ltre tous les 10 ans ou replacez tout fi ltre endommagé. N° de pièce: CZ-SA32P Filtre purifi cateur d’air Unité intérieure Ailette En Aluminium Panneau avant Filtre à air Filtre purifi cateur d’air (CS-RZ50/60/71VKEW) Filtre purifi cateur d’air ( CS-RZ20/ 25/35/42VKEW, CS-MRZ16VKE

ACXF55-22580.indb 42ACXF55-22580.indb 42 11/2/2018 10:01:42 AM11/2/2018 10:01:42 AM43 Français Les рhénomènes suivants ne correspondent pas à un dysfonctionnement. Phénoméne Cause Le voyant POWER clignote avant que l’unité ne soit mise en route.• C’est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée. Lorsque le mode minuterie est activé, il se peut que l’appareil démarre avant l’heure réelle défi nie de façon à atteindre la température que vous avez choisie (environ 35 minutes avant).Le voyant POWER clignote pendant le mode CHAUFFAGE sans fourniture d’air chaud (et le volet est fermé).• L’unité est en mode dégivrage (et la fonction d’oscillation de l’air (AIR SWING est réglée sur AUTO). Le voyant POWER clignote et s’arrête au cours du fonctionnement en mode REFROIDISSEMENT/DÉSHUMIDIFICATION.

• Le système est verrouillé pour fonctionner en mode CHAUFFAGE uniquement.Le voyant TIMER reste allumé. • Une fois qu’une minuterie est réglée, son fonctionnement est quotidien.Le fonctionnement ralentit quelques minutes après avoir remis en marche l’appareil.• Le ralentissement est une protection du compresseur de l’appareil.Capacité de refroidissement/chauffage réduite lorsque la vitesse de ventilateur la plus faible est sélectionnée. La vitesse de ventilateur la plus faible donnant la priorité à un fonctionnement silencieux, la capacité de refroidissement/chauffage peut être réduite (en fonction des conditions). Augmentez la vitesse du ventilateur pour augmenter la capacité.En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps.• Pour éviter un effet de refroidissement indésirable.En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps.• Ceci contribue à dissiper les odeurs ambiantes. Le fl ux d’air continue même après l’arrêt de l’unité. • Extraction de la chaleur restante dans l’unité intérieure (30 seconde maximum).La pièce a une odeur étrange. • Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble ou d’un vêtement.Bruit de craquement pendant le fonctionnement.• Les fl uctuations de température provoquent l’expansion/ la contraction de l’appareil.Lors du fonctionnement, vous entendez un bruit d’eau qui coule.• Fluide frigorigène à l’intérieur de l’appareil.De la vapeur se dégage de l’unité intérieure. • Il s’agit d’un effet de condensation dû au refroidissement.L’unité extérieure dégage de la vapeur ou de l’eau.• De l’eau se condense ou s’évapore dans les tuyaux.Décoloration de certaines pièces en plastique. • La décoloration dépend des types de matériaux utilisés dans les pièces en plastique, accélérée en cas d’exposition à la chaleur, à la lumière du soleil, aux rayons UV ou à un facteur environnemental. Vérifi ez les éléments suivants avant de faire appel au service de maintenance. Phénoméne Vérifi cation La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas effi cacement.• Réglez la température correctement.• Fermez toutes les portes et fenêtres.• Nettoyez ou remplacez les fi ltres.• Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air. L’appareil fait du bruit lorsqu’il fonctionne. • Vérifi ez que l’appareil est installé sans inclinaison.
• Fermez correctement le panneau avant.La télécommande ne fonctionne pas.(L’affi chage est atténué ou le signal émis est faible.)• Insérez les piles correctement.• Remplacez les piles faibles. L’appareil ne fonctionne pas. • Vérifi ez si le coupe-circuit est déclenché.
• Vérifi ez si des minuteries ont été réglées.L’appareil ne reçoit pas le signal de la télécommande.• Vérifi ez que le récepteur n’est pas obstrué.• Certaines lampes fl uorescentes peuvent interférer avec le signal de l’émetteur. Veuillez consulter un revendeur agréé. Dépannage Instructions de nettoyage / Dépannage ACXF55-22580.indb 43ACXF55-22580.indb 43 11/2/2018 10:01:43 AM11/2/2018 10:01:43 AM44 Dépannage Lorsque... ■La télécommande manque ou un dysfonctionnement est survenu AUTO OFF/ON 1.Soulevez le panneau avant. 2.Appuyez une fois sur la touche pour utiliser en mode AUTO.

3. Maintenez la touche enfoncée jusqu’au retentissement d’un bip, puis

relâchez pour utiliser en mode REFROIDISSEMENT forcé.

4. Répétez l’étape 3. Maintenez la touche enfoncée jusqu’au retentissement

de 2 bips, puis relâchez pour utiliser en mode CHAUFFAGE forcé. 5.Appuyez à nouveau sur la touche pour mettre l’appareil hors tension. ■Les voyants sont trop lumineux

Pour atténuer ou restaurer la luminosité du voyant de l’unité, maintenez la touche enfoncée pendant 5 secondes. ■ Vous effectuez une inspection annuelle après une période prolongée d’inutilisation

• Vérifi ez les piles de la télécommande.

• Vérifi ez l’absence d’obstruction des orifi ces d’entrée et de sortie d’air.

• Utilisez le bouton de MARCHE/ARRÊT automatique pour sélectionner le mode REFROIDISSEMENT/ CHAUFFAGE. Après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise d’air et la sortie de bouches d’aération:

■ Les unités ne seront pas utilisées pendant une période prolongée

• Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes afi n d’éviter la formation de moisissures.

• Couper l’alimentation et débrancher.

• Retirez les piles de la télécommande. PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS COUPEZ L’ALIMENTATION ÉLECTRIQUE ET DÉBRANCHEZ LA PRISE, puis contactez un revendeur agréé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.

• Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.

• Fuite d’eau de l’unité intérieure.

• Désactivation fréquente du disjoncteur.

• Le cordon d’alimentation est inhabituellement chaud.

• Les interrupteurs ou les boutons ne fonctionnent pas correctement. ACXF55-22580.indb 44ACXF55-22580.indb 44 11/2/2018 10:01:43 AM11/2/2018 10:01:43 AM45 Français Comment récupérer les codes d’erreur Si l’unité s’arrête et que le voyant TIMER clignote, utilisez la télécommande pour récupérer le code d’erreur.

Appuyez sur cette touche pendant au moins 5 secondes Appuyez à nouveau sur cette touche lorsque la vérifi cation est terminée Appuyez sur cette touche jusqu’à ce que vous entendiez un bip, puis notez le code d’erreur Éteindre l’appareil et donner le code d’erreur à un revendeur agréé

Pour certaines erreurs, il suffi t de redémarrer l’unité en fonctionnement limité si 4 bips sont émis au cours du démarrage. Dépannage Affi chage diagnostic Contrôle des anomalies/protection H 00 Aucune panne en mémoire H 11 Communication anormale entre les unités intérieure/ extérieure H 12 Capacité de l’unité intérieure incompatible H 14 Anomalie liée au capteur de température de l’admission de l’unité intérieure H 15 Anomalie liée au capteur de température du compresseur de l’unité extérieure H 16 Anomalie liée au transformateur de courant (CT) de l’unité extérieure H 17 Anomalie liée au capteur de température d’aspiration de l’unité extérieure H 19 Blocage du mécanisme du moteur de ventilateur de l’unité intérieure H 21 Anomalie liée au fonctionnement de l’interrupteur à fl otteur de l’unité intérieure H 23 Anomalie liée au capteur de température 1 de l’échangeur thermique de l’unité intérieure H 24 Anomalie liée au capteur de température 2 de l’échangeur thermique de l’unité intérieure H 25 Anomalie liée au dispositif ionisant de l’unité intérieure H 26 Anomalie liée à Minus ION H 27 Anomalie liée au capteur de température de l’air extérieur H 28 Anomalie liée au capteur de température 1 de l’échangeur thermique de l’unité extérieure H 30 Anomalie liée au capteur de température du tuyau d’évacuation de l’unité extérieure H 31 Anomalie du capteur de piscine H 32 Anomalie liée au capteur de température 2 de l’échangeur thermique de l’unité extérieure H 33 Anomalie liée aux erreurs de raccordement des unités intérieure/extérieure H 34 Anomalie liée au capteur de température du dissipateur thermique de l’unité extérieure H 35 Anomalie liée au courant d’eau négatif entre les unités intérieure/extérieure H 36 Anomalie liée au capteur de température du tuyau de gaz de l’unité extérieure H 37 Anomalie liée au capteur de température du tuyau de liquide de l’unité extérieure H 38 Incompatibilité entre les unités intérieure/extérieure (code de marque) Affi chage diagnostic Contrôle des anomalies/protection H 39 Anomalie liée à l’unité de fonctionnement intérieure ou aux unités de veille H 41 Anomalie liée au raccordement des câblages ou des tuyauteries H 50 Blocage du moteur de ventilateur H 51 Blocage du moteur de ventilateur H 52 Anomalie liée à la fi xation du commutateur de limite gauche-droite H 58 Anomalie liée au capteur de gaz de l’unité intérieure H 59 Anomalie liée au capteur éco H 64 Anomalie liée au capteur haute pression de l’unité extérieure H 67 Anomalie liée à la function nanoe H 70 Anomalie liée au capteur de lumière H 71 Anomalie liée ventilateur de refroidissement CC à l’intérieur du tableau de commande H 72 Anomalie liée au capteur de température du réservoir H 97 Blocage du mécanisme du moteur de ventilateur de l’unité extérieure H 98 Protection contre la haute pression de l’unité intérieure H 99 Protection contre le gel de l’unité de fonctionnement intérieure F 11 Anomalie liée à la commutation de la vanne 4 voies F 16 Protection du courant de fonctionnement total F 17 Anomalie liée au gel des unités de veille intérieures F 18 Anomalie liée au blocage du circuit sec F 87 Protection contre la surchauffe du boîtier de commande F 90 Protection du circuit Power Factor Correction (PFC ou Correction du facteur de puissance) F 91 Anomalie liée au cycle de réfrigération F 93 Révolution anormale du compresseur de l’unité extérieure F 94 Protection contre les dépassements de pression de l’évacuation du compresseur F 95 Protection contre la haute pression du refroidissement de l’unité extérieure F 96 Protection contre la surchauffe du module du transistor de puissance F 97 Protection contre la surchauffe du compresseur F 98 Protection du courant de fonctionnement total F 99 Détection des pics de courant continu (CC) de l’unité extérieure

For business users in the European Union If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information. [Information on Disposal in other Countries outside the European Union] These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal. Note for the battery symbol (bottom two symbol examples): This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved. WARNING This symbol shows that this equipment uses a fl ammable refrigerant. If the refrigerant is leaked, together with an external ignition source, there is a possibility of ignition. This symbol shows that the Operation Instructions should be read carefully. This symbol shows that a service personnel should be handling this equipment with reference to the Installation Instructions. This symbol shows that there is information included in the Operation Instructions and/or Installation Instructions. ACXF55-22580.indb 90ACXF55-22580.indb 90 11/2/2018 10:01:52 AM11/2/2018 10:01:52 AM91 Français Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés Apposé sur le produit lui-même, sur son emballage, ou fi gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afi n de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur. [Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne] Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur. Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) : Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné. AVERTISSEMENT Ce symbole indique que cet équipement utilise un réfrigérant infl ammable. Il existe un risque d’infl ammation en cas de fuite du réfrigérant en présence d’une source d’infl ammation externe. Ce symbole indique que le manuel d’instruction doit être lu attentivement. Ce symbole indique qu’un personnel d’entretien doit manipuler cet équipement en se référant au manuel d’installation. Ce symbole indique que certaines informations sont incluses dans le manuel d’utilisation et/ou manuel d’installation. Informations ACXF55-22580.indb 91ACXF55-22580.indb 91 11/2/2018 10:01:52 AM11/2/2018 10:01:52 AM92 Información Español Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas Estos símbolos en los productos, embalajes y/o documentos adjuntos, signifi can que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recuperación y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.
