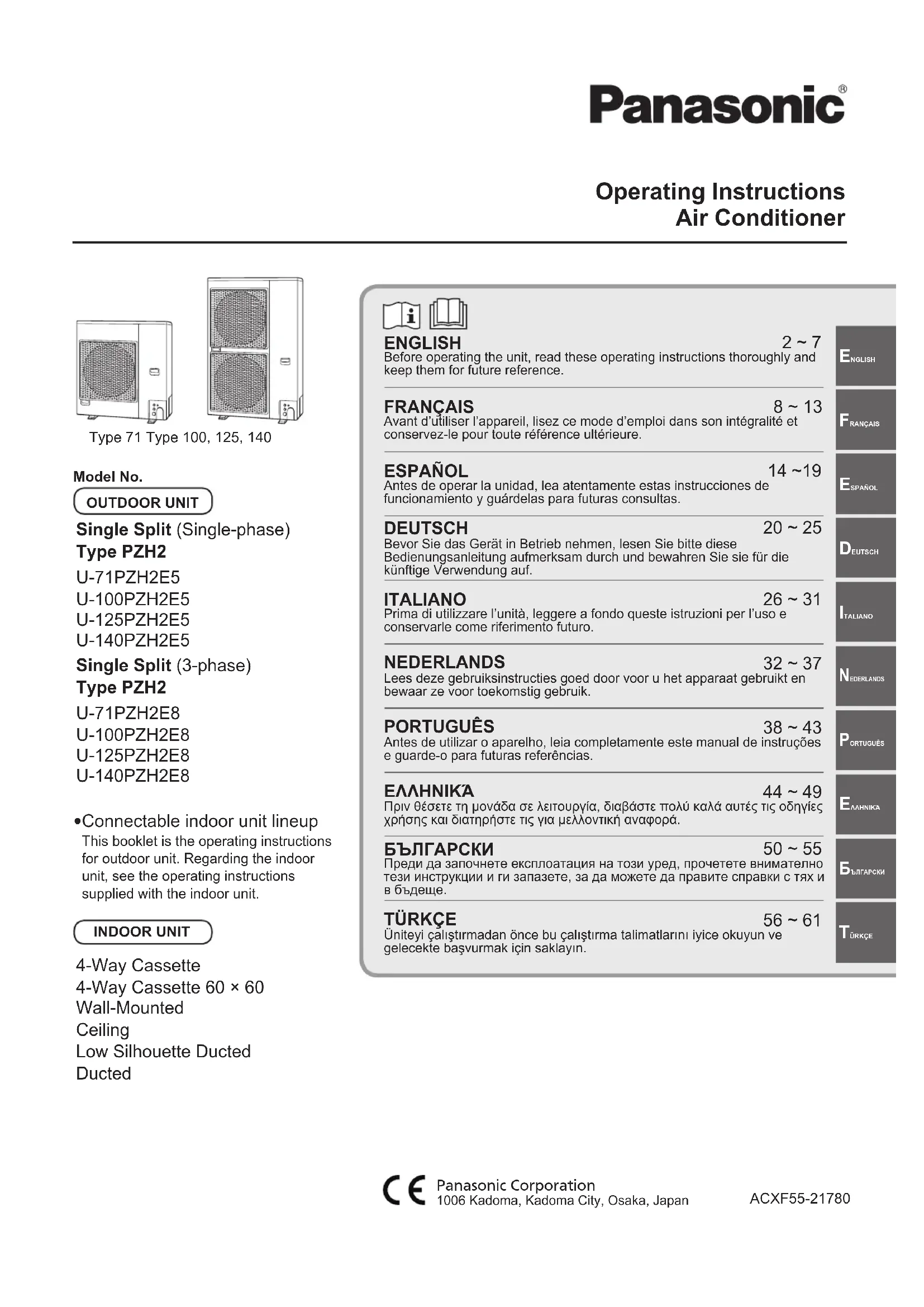

MODE D'EMPLOI U71PZH2E5 PANASONIC

• Tableau des langues correspondantes ..................... 63 Table des matières Précautions de sécurité Informations sur le produit Pour tout problème ou toute question relatifs au climatiseur, les informations ci-dessous sont requises. Les numéros de modèle et de série se trouvent sur la plaque signalétique.No. de modèle No. de série Date d’achatAdresse du revendeurNuméro de téléphoneS’informer auprès d’un revendeur agréé ou d’un spécialiste concernant l’utilisation du type de réfrigérant spécié. L’utilisation d’un type de réfrigérant autre que celui spécié comporte un risque d’endommagement du produit, d’éclatement et de blessure, etc.Le climatiseur ne possède pas de ventilateur d’admission d’air frais extérieur. Il faudra donc ouvrir fréquemment les portes ou les fenêtres si l’on utilise dans la même pièce des appareils de chauffage à gaz ou au mazout qui consomment beaucoup d’oxygène. Sinon, il y aurait risque d’asphyxie dans les cas extrêmes.Ne jamais utiliser ni entreposer d’essence ni aucune autre vapeur ou liquides inammables près du climatiseur — cela serait extrêmement dangereux.Ne pas utiliser cet appareil dans une atmosphère potentiellement explosive.Ne jamais toucher l’unité avec des mains humides.Ne pas insérer les doigts ni d’autres objets dans l’unité intérieure ou extérieure du climatiseur, car les pièces rotatives présentent un risque de blessure.Les symboles suivants utilisés dans ce mode d’emploi avertissent d’un danger potentiel pour l’utilisateur, le personnel d’entretien ou l’appareil : AVERTISSEMENT Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques graves ou mortelles. PRÉCAUTION Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques ou des dommages matériels, notamment de l’appareil.Actions interdites Points à observer• Lire attentivement ce mode d’emploi avant de faire fonctionner le climatiseur. Si l’on rencontre des difcultés ou des problèmes, consulter le revendeur.• Le climatiseur est conçu pour créer un environnement confortable chez soi. Ne l’utiliser qu’aux ns pour lesquelles il a été prévu, en suivant les instructions de ce mode d’emploi. AVERTISSEMENT Nous vous remercions d’avoir fait l’acquisition de ce produit Panasonic.Ce produit est une unité extérieure de climatiseur commercial.Instructions d’installation jointes.AVERTISSEMENTCe symbole indique que cet équipement utilise un réfrigérant inammable. En présence d'une source d'inammation externe, une fuite de réfrigérant peut provoquer une inammation.PRÉCAUTIONCe symbole indique que l'équipement doit être manipulé par un technicien après-vente, qui se reportera au Manuel technique.PRÉCAUTIONCe symbole indique que des informations sont incluses dans le mode d’emploi et/ou les Instructions d’installation.Informations importantes concernant le réfrigérant utiliséCe produit contient des gaz à effet de serre uorés. N’évacuez pas des gaz dans l’atmosphère.Type de réfrigérant: R32Valeur GWP (1) : 675 (1) GWP = global warming potential (Potentiel de Réchauffement Global)Des vérications périodiques d’absence de fuites peuvent être nécessaires en fonction de la législation européenne ou locale. Contactez votre revendeur local pour plus d’informations. OI_00_302355_all.indb 8 2018/9/20 10:01:269 FRANÇAIS AVERTISSEMENT Le contact du réfrigérant avec une amme peut produire un gaz toxique. Par mesure de sécurité, éteindre le climatiseur et le débrancher aussi de la prise secteur avant son nettoyage ou entretien. Débrancher la prise d’alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l’alimentation an d’isoler le climatiseur de l’alimentation principale en cas d’urgence. Mettez au rebut conformément aux lois nationales et/ou locales. Ce produit ne doit en aucune circonstance être modié ou démonté. Une unité modiée ou démontée peut provoquer un incendie, une électrocution ou des blessures. Les utilisateurs ne doivent pas nettoyer l’intérieur des unités intérieures et extérieures. Faire appel à un revendeur agréé ou à un spécialiste pour le nettoyage. En cas de dysfonctionnement de cet appareil, ne pas le réparer soi-même. Prenez contact avec le revendeur ou un SAV pour la réparation et la mise au rebut. L'appareil doit être stocké dans une pièce sans sources d'allumage utilisées en continu (par exemple, ammes nues, appareil à gaz en marche ou chauffage électrique en marche). Attention, certains réfrigérants ne contiennent pas d'agent odorant. Si l’appareil utilisant des réfrigérants inammables est installé dans une zone non ventilée, celle-ci doit être agencée de manière à ce que les éventuelles fuites de réfrigérant ne stagnent pas pour ne pas entraîner de risque d’incendie ou d’explosion. L’appareil doit être stocké dans un endroit bien ventilé, dans une pièce d’une supercie correspondant à celle spéciée pour l’utilisation. Après avoir installé l’unité, demandez impérativement à l’installateur l’espace au sol de la pièce où l’unité est installée et la quantité de charge du réfrigérant. En cas de changement d’unité ou de cloison de séparation, consultez impérativement le revendeur ou le dépanneur. N'utiliser aucun dispositif autre que ceux recommandés par le fabricant pour accélérer le processus de dégivrage. Ne pas percer ni brûler. Si une ventilation mécanique est né- cessaire, les évents ne doivent pas être obstrués. Ne pas utiliser de cordon, de rallonge ou de cordon non spécié an d’éviter tout risque de surchauffe et d’incendie. Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l’alimentation, un disjoncteur de fuite à la terre ou un disjoncteur différentiel pour la protection contre surintensité de courant dans la ligne exclusive. Prévoir une prise secteur électrique exclusive pour chaque unité, et un moyen de déconnexion totale de l’alimentation ayant une séparation de contact sur tous les pôles doit être incorporé au câblage xe conformément aux normes de câblage. Pour éviter les risques possibles d’une défaillance d’isolation, l’unité doit être mise à la terre. OI_00_302355_all.indb 9 2018/9/20 10:01:2610

AVERTISSEMENT PRÉCAUTION

Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée/incendie/décharge électrique) Exemples d’anomalie ou défaillance :

• L’ELCB se déclenche fréquemment.

• Le produit ne se met parfois pas en marche lorsqu’il est mis sous tension.

• L’alimentation est parfois déconnectée lorsque le cordon est bougé.

• Une odeur de brûlé ou un bruit anormal est détecté pendant le fonctionnement.

• Le corps est déformé ou anormalement chaud.

• Fuite d’eau de l’unité intérieure.

• Le cordon d’alimentation ou la prise deviennent anormalement chauds.

• La vitesse du ventilateur ne peut pas être contrôlée.

• L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

• Le ventilateur ne s’arrête pas même si l’opération est arrêtée. Contacter immédiatement le revendeur local pour un entretien/ réparation. Ne pas s’asseoir ou monter sur l’unité. Il y a un risque de chute accidentelle. Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou conrmés en magasin, dans l’industrie légère et dans les fermes, ou pour une utilisation commerciale par les profanes. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise sous la surveillance d’un adulte ou s’ils ont reçu des instructions concernant l’utilisation sécuritaire de l’appareil et s’ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par un enfant laissé sans surveillance. Placer l’alarme incendie et la sortie d’air à au moins 1,5 m de l’unité. Ne pas trop refroidir ou chauffer une pièce où se trouvent des bébés ou des malades. Ne pas mettre le climatiseur sous et hors tension à l’aide de l’interrupteur d’alimentation du système. Utiliser le bouton de marche/arrêt de fonctionnement (ON/OFF). Ne rien introduire dans la sortie d’air de l’unité extérieure. Cela est très dangereux, car le ventilateur marche à grande vitesse. Ne pas toucher l’arrivée d’air ou les ailettes coupantes en aluminium de l’unité extérieure. Il y a un risque de blessure. Ne pas introduire d’objet dans le BOITIER DU VENTILATEUR. Il y a un risque de blessure et l’unité pourrait être endommagée.

• L'appareil doit être stocké de manière à éviter tout dommage mécanique.

• Il se peut que le compresseur s’arrête parfois pendant des orages.Ceci n’est pas une panne mécanique. L’appareil redémarre automatiquement après quelques minutes.

• Le texte anglais correspond aux instructions d’origine. Les autres langues sont les traductions des instructions d’origine. NOTIFICATION L'appareil doit être stocké dans une pièce exempte de ammes nues continues (par exemple, un appareil à gaz en marche) et de sources de chaleur (par exemple, un radiateur électrique en marche). OI_00_302355_all.indb 10 2018/9/20 10:01:2711 FRANÇAIS Précautions d’utilisation Installation

Ce climatiseur doit être installé par un technicien qualié et conformément aux instructions fournies avec l’appareil.

Avant de procéder à l’installation, vérier que la tension secteur du local d’utilisation (bureau ou habitation) est la même que celle indiquée sur la plaque signalétique. AVERTISSEMENT Éviter les endroits suivants pour l’installation.

Endroits où de la fumée ou des gaz inammables sont présents. Endroits à la température extrêmement élevée, comme une serre.

Endroits où sont placés des objets générant une chaleur excessivement élevée. Attention :

Éviter d’installer l’unité extérieure dans un endroit qui risque d’être aspergé d’eau de mer ou dans un environnement sulfureux, par exemple à proximité d’une source thermale. (Pour protéger le climatiseur de toute corrosion) Câblage

Tous les câbles doivent respecter les codes électriques locaux. (Pour les détails, consulter le revendeur ou un électricien qualié.)

Chaque unité doit être correctement mise à la terre avec un l de terre (ou de masse) ou au moyen d’un câblage d’alimentation.

Les raccordements devront être conés à un électricien qualié. Préparatifs de fonctionnement Mettre le climatiseur sous tension 5 heures environ avant de le faire fonctionner. (pour le chauffer)

Le laisser sous tension pour un usage continu.

REMARQUE Débrancher la prise d’alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l’alimentation an d’isoler le climatiseur de l’alimentation principale lorsqu’il n’est pas utilisé pendant longtemps. Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés Apposé sur le produit lui-même, sur son emballage, et/ou gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. An de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende. Pour les utilisateurs professionnels au sein de l’Union européenne Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur. [Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne] Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) : Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné. OI_00_302355_all.indb 11 2018/9/20 10:01:2712 Nom des pièces

Pour toutes les unités intérieures Télécommandesansl

Pour toutes les unités intérieures Télécommande de minuterie Lire le mode d’emploi accompagnant la télécommande. Télécommande câblée haut de gamme Optionnel

Fonctionnement Consultez le mode d’emploi fourni avec la télécommande en option.

Réglagedeladirectionduuxd’air Consultez le mode d’emploi fourni avec l’unité intérieure et la télécommande en option.

Maintenance Consultez le mode d’emploi fourni avec l’unité intérieure.

Dépannage Consultez le mode d’emploi fourni avec l’unité intérieure. Bi-Bloc Simple (Type PZH2) Arrivée d’airArrivée d’airSortie d’airSortie d’air Type 71 Type 100, 125, 140 No.de modèleCZ-RWS3( Télécommande sans l)No.de modèleCZ-RWSK2No.de modèleCZ-RTC4No.de modèleCZ-RTC5B OI_00_302355_all.indb 12 2018/9/20 10:01:2813 Repères pour la Directive 2014/68/EU (PED) Figure de la plaque signalétique nominale

• Heating mode : -20°C~18°C WB / -20°C~24°C DB Français Plage de température des conditions de fonctionnement

• Mode refroidissement : -15 °C ~ 46 °C DB (Type 71) : -15 °C (-20 °C)* ~ 46 °C DB (Type 100,125,140)

• Le fonctionnement est possible à -20 °C uniquement dans les salles informatiques avec une longueur de tuyauterie de 30 m ou moins.
