Symmetric FPS 4.160 - Système hifi FOCAL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Symmetric FPS 4.160 FOCAL au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Amplificateur de puissance pour système Hi-Fi |
| Puissance de sortie | 4 x 160 Watts sous 4 Ohms |
| Impédance | Compatible avec des enceintes de 2 à 8 Ohms |
| Réponse en fréquence | 20 Hz - 20 kHz |
| Distorsion harmonique | Moins de 0,05 % |
| Connectivité | Entrées RCA, sorties haut-parleurs |
| Dimensions | Largeur : 480 mm, Hauteur : 50 mm, Profondeur : 300 mm |
| Poids | 8 kg |
| Utilisation | Idéal pour une installation audio domestique ou professionnelle |
| Maintenance | Nettoyage régulier des connecteurs et ventilation |
| Sécurité | Protection contre les courts-circuits et surchauffe |
| Garantie | 2 ans |
| Informations supplémentaires | Conception robuste et élégante, compatible avec de nombreux systèmes audio |
FOIRE AUX QUESTIONS - Symmetric FPS 4.160 FOCAL
Questions des utilisateurs sur Symmetric FPS 4.160 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice Symmetric FPS 4.160 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Symmetric FPS 4.160 de la marque FOCAL.

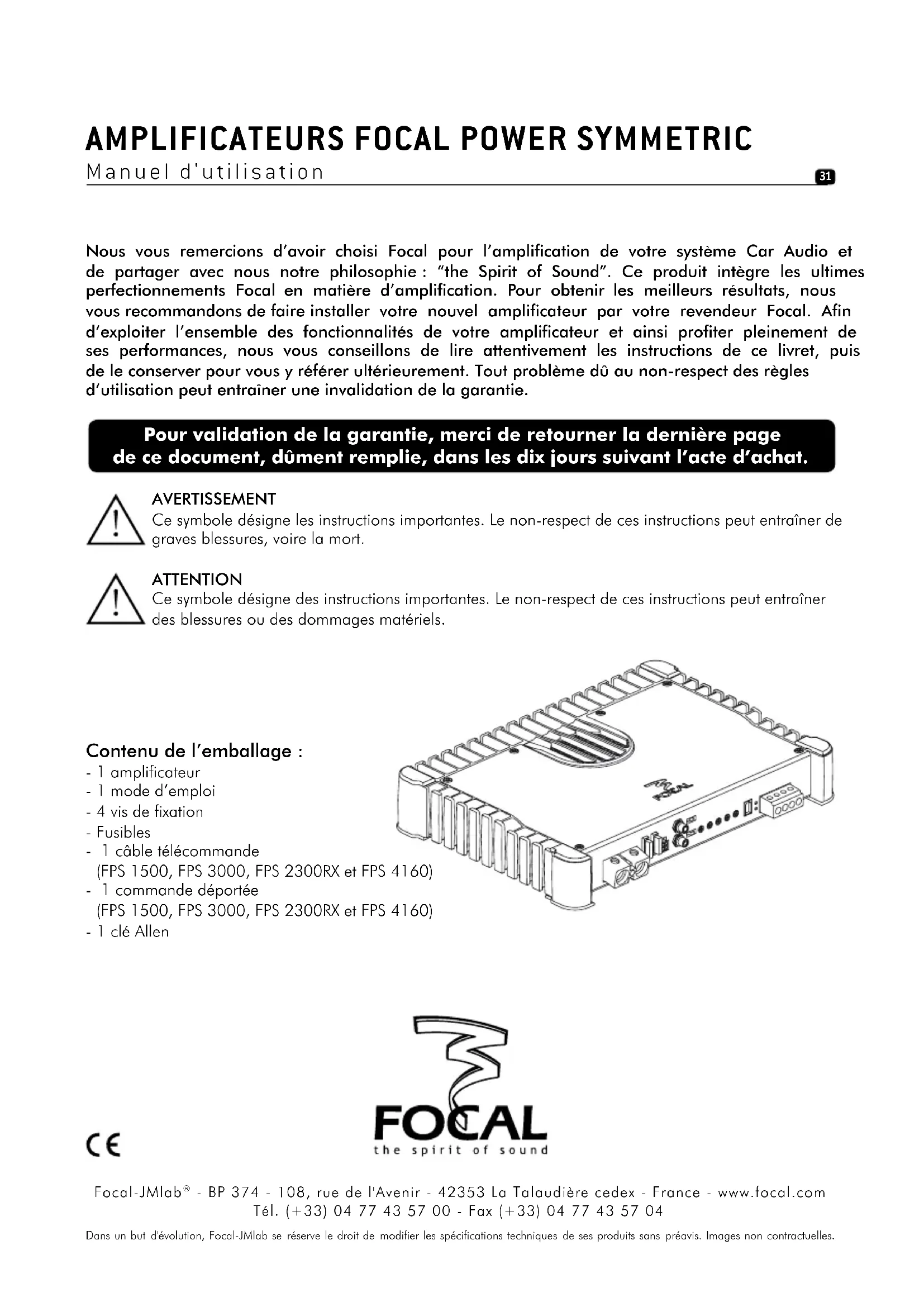

MODE D'EMPLOI Symmetric FPS 4.160 FOCAL
Manuel d'utilisation
Nous vous remercions d'avoir choisi Focal pour l'amplification de votre système Car Audio et de partager avec nous notre philosophie : "the Spirit of Sound". Ce produit intègre les ultimes perfectionnements Focal en matière d'amplification. Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel amplificateur par votre revendeur Focal. Afin d'exploiter l'ensemble des fonctionnalités de votre amplificateur et ainsi profiter pleinement de ses performances, nous vous conseillons de lire attentivement les instructions de ce livre, puis de le conserver pour vous y référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entraîner une invalidation de la garantie.
Pour validation de la garantie, merci de retourner la dernière page de ce document, dûment remplie, dans les dix jours suivant l'acte d'achat.
Avertissement
Ce symbole désigne les instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voir la mort.
Attention
Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

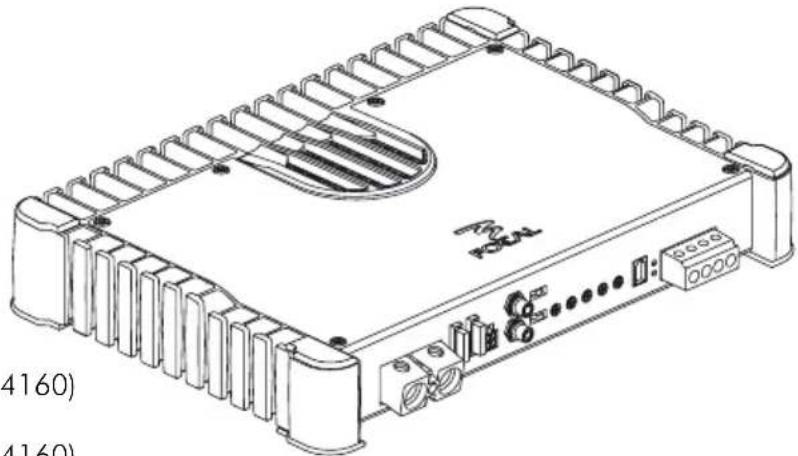

Contenu de l'emballage :
- 1 amplificateur
- 1 mode d'emploi - 4 vis de fixation - Fusibles
- 1 câble télécommande (FPS 1500, FPS 3000, FPS 2300RX et FPS 4160) -1 commande déportée (FPS 1500, FPS 3000, FPS 2300RX et FPS 4160) -1 cle Allen
Focal-JMlab® - BP 374 - 108, rue de l'Avenir - 42353 La Talauđière Cedex - France - www.focal.com Tél. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04
Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Avertissement
- N’activer aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions requérant une attention prolongée ne doivent être exploitées qu’à l’arrêt complet du véhicule. Veiller à tous les stopper le véhicule dans un endroit sûr avant d’activer ces fonctions. Il y a risque de provoquer un accident. Garder le volume à faible niveau de façon à pouvoir entendre les bruits extérieurs durant la période de conduite du véhicule. Il y a risque de provoquer un accident.
- Ne pas ouvrir l'amplificateur, ni opérer de modifications sur le produit. Il y a risque d'accident, d'incendie ou de choc électrique.
- Utiliser cet amplificateur sur des applications mobiles de 12 volts uniquement. Toute utilisation autre que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.
- Utiliser des fusibles d'ampérage appropriés. Il y a risque d'incendie ou de décharge électrique.
- Ne pas obstruer les radiateurs et/ou les sorties d'air. Une surchauffe interne peut se produire et provoquer un incendie.
- Effectuer correctement les connexions. Vérifier la section du câble et le type de câble s'il ne correspond pas à l'utilisation. Il y a risque d'incendie, de blessures et/ou d'endommagement de l'appareil.
- Ne pas utiliser d'écrous ni de boulons du circuit de direction ou de freinage pour la connexion de la masse. Les boulons et écrous utilisés pour les circuits de freinage et de direction (ou tout autre système de sécurité) ainsi que les différents réservoirs ne doivent jamais être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes comme masse peut désactiver le système de contrôle du véhicule et causer un incendie ou tout autre avarie. Garder les petits objets susceptibles d'être ingérés, comme les boulons ou les vis, hors de portée des enfants. L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter un médecin.

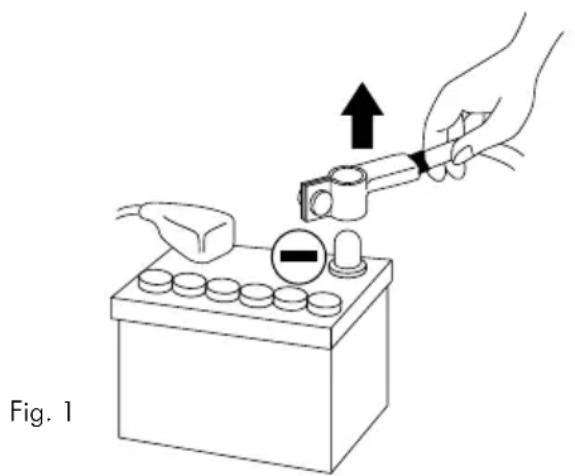

- Avant d'entamer l'installation, déconnecter la borne négative de la batterie pour éviter tout risque de blessure, d'incendie ou d'endommagement du matériel.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Attention
L'écoute prolongée à fort niveau, au-delà de 110 dB, peut déteriorer durablement l'audition. Des écoutes, même brèves, au-delà de 130 dB, peuvent provoquer des lésions auditives irrémédiables.
Interrompre toute utilisation en cas de problème. Le non-respect de cette précaution peut entraîner des blessures ou endommager l'appareil. Si un dysfonctionnement persiste, retourner l'appareil au point de vente. Contactez les services de votre revendeur FOCAL en vue de la réparation.
Utiliser les accessoires spécifiés et les installer correctement. Utiliser uniquement les accessoires spécifiés dans le manuel, ainsi que ceux qui sont fournis dans l'emballage. L'utilisation d'autres composants peut causer des dommages internes au produit, ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance technique du produit.
Ne pas installer dans des endroits fortement humides ou poussièux. Éviter d'installer l'appareil à des endroits soumis à une forte humidité ou à une présence excessive de poussière. La pénétration d'humidité ou de poussière à l'intérieur du produit risque de provoquer une défaillance.
Installation de l'amplificateur
L'installation de ce produit requiert des compétences techniques et de l'expérience. En cas d'incertitude sur l'aptitude à installer l'amplificateur, confier cette tâche à un revendeur FOCAL afin de profiter pleinement de l'ensemble des possibilités de l'amplificateur.
Câblage de l'amplificateur
Utiliser uniquement les câbles préconisés dans le manuel. Le câble haut-parleur doit être UNIQUEMENT utilisé pour relier l'amplificateur aux haut-parleurs. La section des câbles d'alimentation doit correspondre à celle mentionnée dans le tableau (page 37) et est fonction de la puissance de l'amplificateur et de la longueur de câble nécessaire. Utiliser des câbles RCA à double ou triple blindage pour éviter tout parasitage du signal bas niveau.
Durée de fonctionnement de l'amplificateur
Éviter de faire fonctionner l'amplificateur durant une longue période (de 10 à 30 minutes en fonction de l'amplificateur) sans démarrer le véhicule. Ceci peut entraîner la décharge de la batterie.
Ventilation asservie
Le ventilateur ne fonctionne qu'à partir du moment où la température de l'amplificateur dépasse les 50°C. La vitesse de rotation du ventilateur dépend de la température de l'amplificateur. Il est impératif de ne pas couvrir l'amplificateur afin de ne pas créer de surchauffe.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Matériel requis pour effectuer l'installation :
- 2 gaines de section adéquates (1 gaine pour le câble d'alimentation, 1 gaine pour le lot de câbles haut-parleurs, REMOTE, modulation RCA et REMOTE CONTROL)
- Multimètre (voltage/amperage)
- Fer à souder + étain
- Pince à serrer Pince à dénuder
- Coupe-fils
- Clé de borne de batterie
- Perceuse à main et mèches assorties
- Gaines thermorétractables de diamètres appropriés aux différents câbles
- Câble d'alimentation de longueur et de section adéquates Câble d'allumage à distance (entrée REM de l'amplificateur) de longueur et de section adéquates
- Câble de masse de longueur et de section ajustées
- Connecteurs assortis
- Porte fissible et fissible adéquat
- Cosse de liaison à la borne positive (+) de la batterie
- Cosse de liaison au châssis du véhicule (-)
- Vis avec tête de vis de 6 mm au minimum et son écrou pour mise à la masse sur le chassis du véhicule
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Installation :
La section ci-dessous traite de points relatifs au véhicule dont il faut tenir compte pour l'installation de l'amplificateur. Vous gagnerez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, durant cette étape préparatoire, que l'ensemble des réglages resteront accessibles une fois l'installation terminée.
Avant de commencer l'installation, merci de suivre scrupuleusement les règles suivantes :
1 - Après lecture intégrale du manuel, s'assurer d'avoir compris l'ensemble des instructions avant d'installer l'amplificateur. 2 - Débrancher le fil négatif de la batterie avant de commencer l'installation (fig.1). 3 - Pour faciliter le montage, nous suggérons de dérouler tous les fils avant d'installer l'appareil. 4 - Acheminer l'ensemble des cables RCA, haut-parleur, REM et REMOTE CONTROL {REMOTE CONTROL (commande déportée) uniquement fournie avec les références FPS 1500, FPS 3000, FPS 2300RX et FPS 4160} à l'écart des cables d'alimentation afin d'éviter tout parasitage du signal. 5 - Utiliser des connecteurs de qualité pour assurer une fiabilité d'installation et minimiser les pertes de signal ou de puissance. 6 - Réfléchir avant de percer quoi ce soit. Faire attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ainsi que le câblage électrique. 7 - Ne jamais faire passer de fil sous le véhicule. Il faut impérativement les installer à l'intérieur de celui-ci pour une meilleure protection. Lors du passage des câbles, vérifier que ceux-ci ne seront pas la conduite du véhicule. Les câbles qui obstruent ou dépassent à des endroits tels que le volant, les pédales (frein, accélérateur et embrayage, etc...), peuvent s'avérer extrêmement dangereux. 8 - Éviter de faire passer des fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal doit être protégé par des passe-fils. Faire cheminer les câbles à l'écart des pièces mobiles (rails d'un siège,...) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer ou d'endommager les câbles. 9 - Toujours protéger la batterie et le circuit électrique de dommages potentiels à l'aide de fusibles. Installer un porte-fusible et un fusible appropriés sur le câble d'alimentation 12 V positif (+) à moins de 40 cm de la borne de la batterie. Idéalement, cette distance doit être la plus courte possible (fig.7). 10 - Préparer la masse du châssis en gratant toute trace de peinture sur la surface métallique, afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et TOUJOURS connectées à du métal soudé à la carrosserie ou au châssis du véhicule (fi. 4). Le point de masse généralement retenu est celui assurant la liaison entre la borne négative de la batterie et le châssis du véhicule. 11 - NE JAMAIS monter ce produit dans le compartiment moteur du véhicule. Ceci entraînerait l'annulation de la garantie.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
I - Mise en place et câblage
Où installer l'amplificateur ?
En raison de la puissance de l'amplificateur, une forte chaleur est produite lors du fonctionnement. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une belle ventilation.
2 - Fixation de l'amplificateur (fig. 2)
La surface de fixation (coffre,...) peut présenter des irrégularités (bosselages, nervures, décrochements...) rendant difficile ou empêchant la bonne fixation de l'amplificateur. Dans ce cas, nous vous recommandons de monter l'amplificateur avec son système de fixation sur un socle en bois (MDF, contreplaqué), lui-même fixé sur la paroi en cause.
Positionner l'amplificateur à l'emplacement souhaité. Marquer l'emplacement des trous de montage à l'aide d'un outil ajusté (feutre indélébile, tournevis,...). Vérifier qu'il n'y ait pas d'objet derrière la surface pouvant être endommagés lors du perçage (réservoir, faisceau de câbles...). Enlever l'amplificateur de son emplacement, s'assurer de se munir d'une mèche de 3 mm de diamètre, puis percer. Positionner à nouveau l'amplificateur sur l'emplacement prévu. Fixer l'amplificateur à l'aide des 4 vis auto-taraudeuses fournies. Pour un complément d'information, se reporter à la rubrique "AVANT-PROPOS".
Avertissement
S'assurer qu'aucun passage de câble, réservoir, canalisations de freins ou hydraulique et autre organe mécanique ne soit endommagé lors de la phase de perçage.
Fig. 2
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Avertissement
En cas de doute sur l'aptitude à installer l'amplificateur et cabler le système de façon adéquate, confier cette tâche à un revendeur/installateur Focal.
Attention
Eviter de faire passer les câbles d'alimentation près des câbles d'entrée bas niveau (RCA), de l'antenne, des équipements et faisceaux sensibles. Les fils d'alimentation transportent un courant élevé pouvant produire un parasitage du signal audio.
Attention
Réduire le plus possible la longueur des câbles afin d'optimiser la qualité de l'installation et ainsi limiter les pertes de signal.
Attention
Avant de débuter la phase de connexion, s'assurer de retirer la borne négative (-) de la batterie du véhicule (fig. 1).
3.1 - Quelle section de câble d'alimentation besoin?
| Amplificateurs | Ampérage | longueur du cable en mètre | |||||
| 0-1 m 1-1,8 m 1,8-2,5 m 2,5-3,3 m 3,3-4,1 m 4,1-5,6 m 5,6-7,1 m | |||||||
| FPS 2160 60 A | 16 mm² | 16 mm² | 25 mm² | 25 mm² | 35 mm² | 35 mm² | 53 mm² |
| 5 AWG 5 AWG 3 AWG 3 AWG 2 AWG 2 AWG 0 AWG | |||||||
| FPS 2300 RX 100 A | 25 mm² | 25 mm² | 25 mm² | 35 mm² | 53 mm² | 53 mm² | 53 mm² |
| 3 AWG 3 AWG 3 AWG 2 AWG 0 AWG 0 AWG 0 AWG | |||||||
| FPS 4160 80 A | 16 mm² | 16 mm² | 25 mm² | 25 mm² | 35 mm² | 35 mm² | 53 mm² |
| 5 AWG 5 AWG 3 AWG 3 AWG 2 AWG 2 AWG 0 AWG | |||||||
| FPS 1500 80 A | 16 mm² | 16 mm² | 25 mm² | 25 mm² | 35 mm² | 35 mm² | 53 mm² |
| 5 AWG 5 AWG 3 AWG 3 AWG 2 AWG 2 AWG 0 AWG | |||||||
| FPS 3000 160 A | 35 mm² | 35 mm² | 35 mm² | 35 mm² | 53 mm² | 53 mm² | 53 mm² |
| 2 AWG 2 AWG 2 AWG 2 AWG 0 AWG 0 AWG 0 AWG | |||||||
AWG: American Wire Gauge
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
3.2 - Faire cheminer ensemble les câbles de modulation (RCA), les câbles haut-parleurs, le câble REMOTE, ainsi que le câble REMOTE CONTROL {REMOTE CONTROL (commande déportée) uniquement fournie avec les références FPS 1500, FPS 3000, FPS 2300RX et FPS 4160} en les isolant des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques (essuie-glace,...). Conserver toute la longueur des câbles, elle sera ajustée plus tard.
3.3 - Faire cheminer le cable d'alimentation positif (+) en prenant soin de le faire passer à l'opposé des cables précédemment tirés pour éviter tout parasitage. NE PAS CONNECTER LE CABLE POUR L'INSTANT.

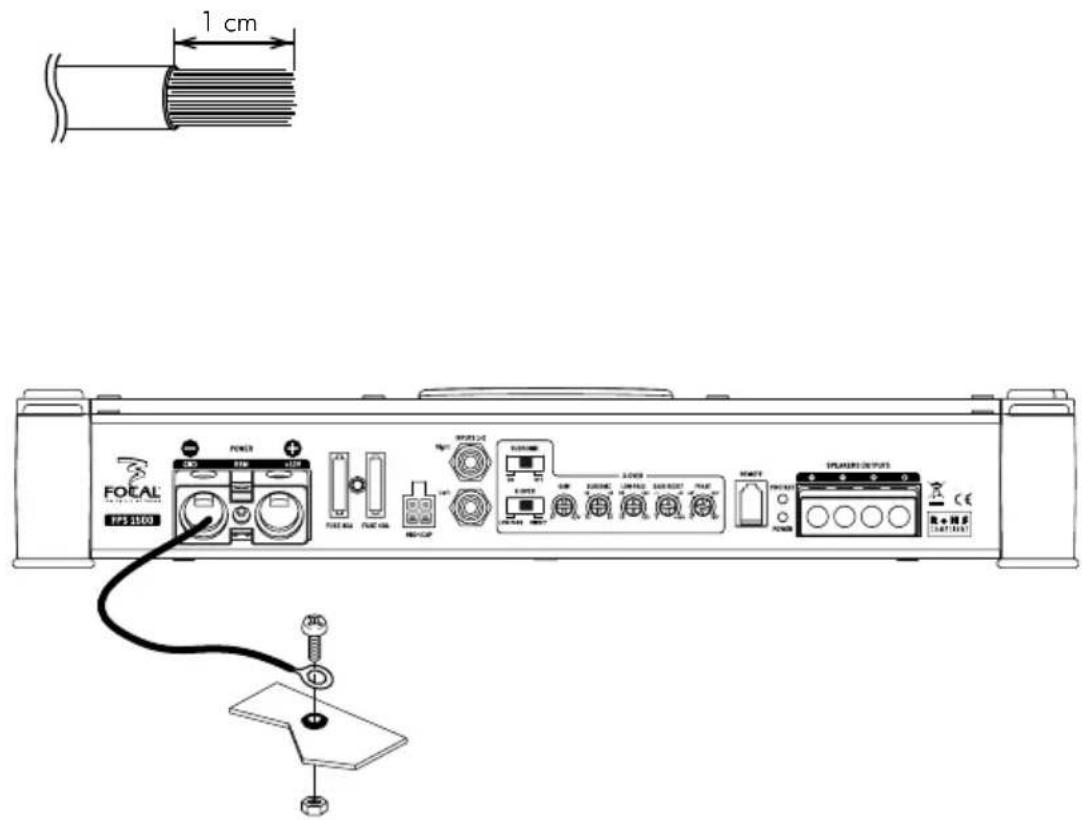

3.4 - Se munir du câble d'alimentation négatif (-). Ce câble doit être le plus court possible et ne doit idéalement pas dépasser 1 mètre, afin d'assurer une parfaite liaison entre l'amplificateur et le châssis du véhicule. Le câble et sa section doivent être conformes au tableau page 37. Trouver un point de masse adéquat, puis le poncer pour enlever toute trace de peinture ou autre vernis et ainsi optimiser la qualité du contact. Percer la tôlé préalablement poncé au diamètre correspondant à la vis en s'assurant qu'aucun passage de câbles réservoir ou autre organe sensible du véhicule ne soit approximé. Dénuder 1 cm de câble (fig. 3), puis étamer. Visser fermement le câble sur la borne GND de l'amplificateur. Étamer l'autre extrémité puis servir ou souder sur la cosse prévue à cet effet. Insérer la cosse dans la vis, puis mettre la vis et son écrou en place et visser fermement.
fig. 3
fig. 4
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
3.5 - La phase de connexion des câbles de modulation (RCA), REMOTE et câbles haut-parleur peut débuter. Connecter les RCA à l'amplificateur (fig. 5) en respectant les polarités (INPUT Left = noir ou blanc, INPUT Right = rouge). Connecter l'autre extrémité des RCA aux sorties RCA* de l'autoradio (Left = gauche; Right = droite).
fig. 5
- Si l'autoradio ne dispose pas de sorties RCA, des adaptateurs haut niveau / bas niveau (sorties haut-parleur transformées en sorties RCA) sont disponibles chez l'ensemble des revendeurs Focal. Cet adaptateur permettra d'effectuer la connexion via les sorties haut-parleurs de l'autoradio en lieu et place des sorties RCA requises.
Connecter ensuite le câble REMOTE à l'amplificateur (borne REM) en vissant fermement. Connecter l'autre extrémité du câble REMOTE à la borne REMOTE de l'autoradio.
Enfin, connecter les câbles haut-parleurs à l'amplificateur en respectant les polarités (+ sur +; - sur -) en dénudant environ 1 cm de câble (fig 3).

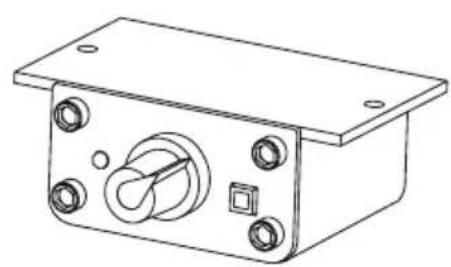

Connecter le cable de la REMOTE CONTROL (commande déportée) uniquement fournie avec les références FPS 1500, FPS 3000, FPS 2300RX et FPS 4160 à l'amplificateur, puis fixer la télécommande dans l'habitacle à l'emplacement désiré. (à l'exception du modèle FPS 2160).

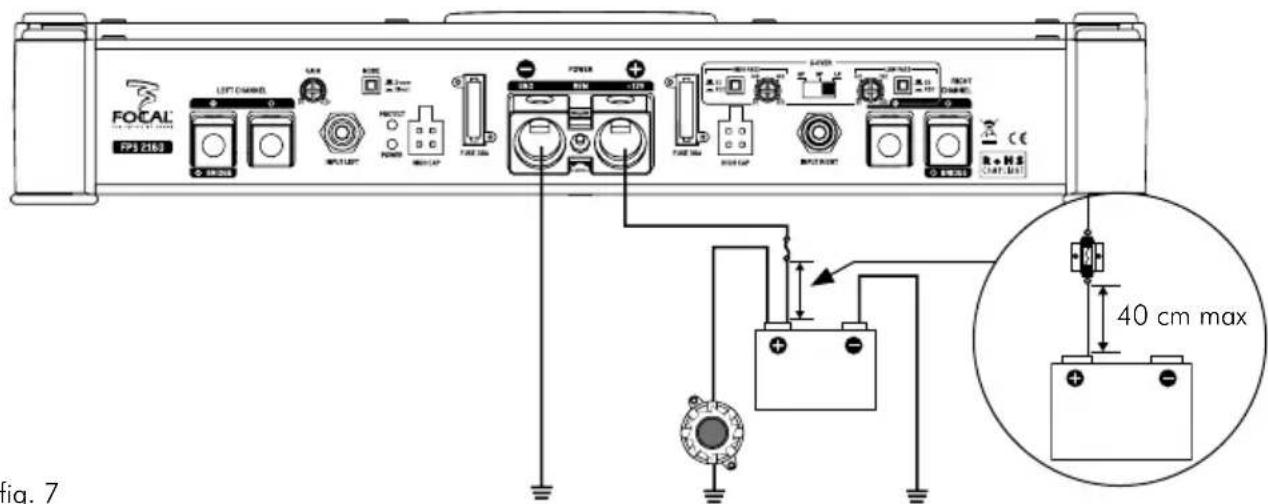

3.6 - Préparer le câble d'alimentation positif (+) pour le relier à l'amplificateur en dénudant 1 cm (fig.3) à son extrémité. Étamer cette partie à l'aide d'un fer à souder et de fil d'étain. Insérer la partie dénudée et étamée dans la borne "+" BATT" de l'amplificateur, puis bloquer le câble en vissant fermement.
fig. 6
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Attention
Le câble reliant la borne positive (+) de la batterie au bornier "+" BATT" de l'amplificateur doit IMPERATIVEMENT compter un fusible (valeur de l'ampérage à retenir dans le tableau page 60) à 40 cm ou moins de la batterie du véhicule. Les connexions du porte-fusible doivent être étanches.
3.7 - La phase d'installation du porte-fusible dédié à sécuriser l'installation peut maintenant débuter. Le porte-fusible doit être relié de part et d'autre du câble d'alimentation positif (+). Il doit être situé proche de la batterie {10 à 40 cm (fig.7)}. Démonter le porte-fusible en prenant soin d'ôter le fusible. Fixer le socle du porte-fusible. Couper le câble d'alimentation rouge entre 10 et 40 cm (maximum) de la batterie (fig.7). Garder la chute de câble qui servira pour relier l'autre extrémité du porte-fusible à la borne positive (+) de la batterie du véhicule. Dénuder 1 cm (fig.3), puis étamer. Visser le câble dans le bornier du porte-fusible. Récupérer la chute de câble restante. Dénuder 1 cm (fig.3), puis étamer. Visser le câble dans l'autre bornier du porte-fusible.
Avertissement
Ne pas ouvrir l'amplificateur, ni opérer de modifications sur le produit. Il y a risque d'accident, d'incendie ou de choc électrique.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
3.8 - Étamer l'extrémité du câble d'alimentation afin de préparer sa connexion avec la borne positive (+) de la batterie. Souder l'extrémité du câble à la crosse destinée à la borne positive (+) de la batterie. Connecter la crosse à la borne positive de la batterie.
3.9 - Insérer le fusible dans le(s) portefusible(s), puis visser fermement.
3.10 - Connecter les câbles haut-parleurs aux filtres des voies droite et gauche en respectant les polarités (+ = câble à liseré rouge dans le cas d'un kit Focal) pour un câble traditionnel. Les amplificateurs Focal peuvent fonctionner en mode bridge {se reporter aux spécifications du produit (page 41) pour connaître la puissance délivrée en mode bridge} afin d'amplifier un subwoofer. Pour cela, il suffit de connecter le câble haut-parleur positif (+) sur le bornier BRIDGE (+) et de connecter le câble haut-parleur négatif (-) sur le bornier BRIDGE (-) associé.
Attention
Dans le cas d'un branchement de plusieurs subwoofers sur une même sortie, s'assurer de la compatibilité d'impédance de l'amplificateur (page 59).
3.11 - La phase de connexion est maintenant terminée. Il reste à vérifier la bonne alimentation ainsi que le bon fonctionnement d'ensemble (autoradio/amplificateur/haut-parleurs). Mettre l'ensemble des gains (source et amplificateur) au minimum. Mettre sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuer un test à faible volume sonore.
fig. 8
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

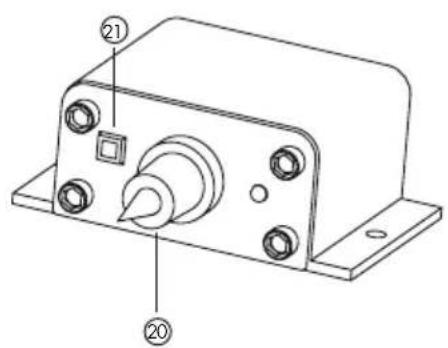

Le High-Cap est un boîtier externe à l'amplificateur. Un fois connecté, il augmente la capacité de lissage de l'alimentation haute tension de l'amplificateur. Ceci se traduit à l'écoute par des performances musicales élevées, un très grand maintien des performances et une extrême fidélité du signal audio. Le Module High-Cap est vendu séparément.
Avertissement
Pour votre sécurité et afin de ne pas dégrader le matériel, il est primordial de respecter la démarche ci-dessous.
Attention
En cas de mauvaise manipulation, un arc électrique peut se produire.
4 - Connexion du HIGH-CAP
4.1 - Eteindre l'autoradio afin de mettre tous les éléments hors tension. Couper le contact de votre véhicule et retirer la clef. 4.2 - Débrancher le fil négatif de la batterie avant de commencer l'installation. (fig.1) 4.3 - Retirer le fusible du câble d'alimentation de l'amplificateur en prenant garde de ne pas faire toucher le câble et la carrosserie. 4.4 - Déconnecter le câble d'alimentation, le câble de masse et le câble remote de l'amplificateur. 4.5 - Attendez 30 secondes puis, connecter le ou les HIGH-CAP(s). 4.6 - Relier le câble d'alimentation, le câble de masse et le remote à l'amplificateur par les borniers adaptés. 4.7 - Connecter le fil négatif de la batterie.
Attention: un petit arc électrique peut se produire.
4.8 - Insérer le fusible dans le porte-fusible, puis visser fermement. 4.9 - Mettre sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuer un test à faible volume sonore.
5 - Déconnection du HIGH-CAP
5.1 - Eteindre l'autoradio afin de mettre tous les éléments hors tension. Couper le contact de votre véhicule et retirer la clef. 5.2 - Débrancher le fil négatif de la batterie avant de commencer la manipulation. (fig.1)
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
5.3 - Retirer le fusible du câble d'alimentation de l'amplificateur en prenant garde de ne pas faire toucher le câble et la carrosserie. 5.4 - Déconnecter le câble d'alimentation, le câble de masse et le câble remote de l'amplificateur. 5.5 - Attendre 30 secondes puis, déconnecter le ou les HIGH-CAP(s). 5.6 - Relier le câble d'alimentation, le câble de masse et le remote à l'amplificateur par les borniers adaptés. 5.7 - Connecter le fil négatif de la batterie.
Attention: un petit arc électrique peut se produire.
5.8 - Insérer le fusible dans le porte-fusible, puis visser fermement. 5.9 - Mettre sous tension les différents éléments. Une fois l'ensemble des éléments sous tension, effectuer un test à faible volume sonore.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Amplificateurs :
Focal Power Symmetric 1500
Focal Power Symmetric 2160
Manuel d'utilisation

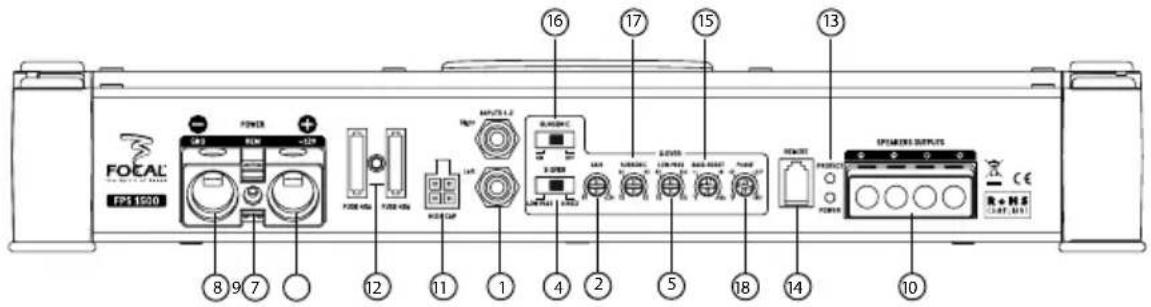

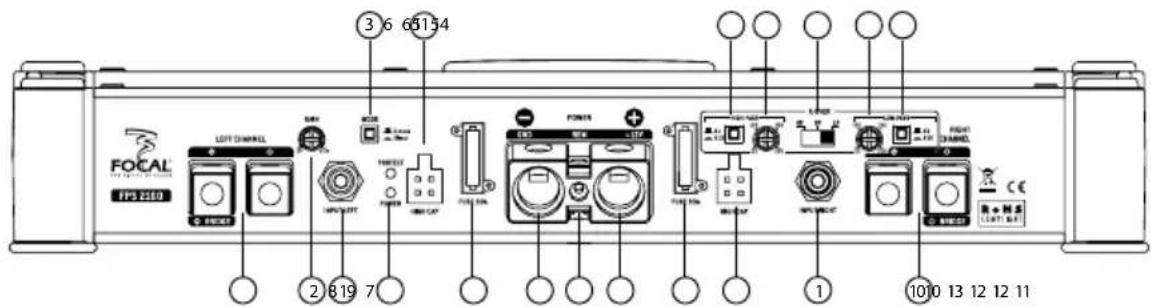

6.1 - Connexions, fonctions
INPUT(S) : Les fiches RCA sont dédiées à l'entrée du signal bas niveau. GAIN : Le potentiomètre rotatif GAIN permet d'ajuster le niveau du signal entrant dans l'amplificateur. ATTENTION : augmenter le gain d'entrée ne signifie pas plus de puissance, mais plus de bruit. Le gain en tension varie de 0,2 V à 5 V.
Ce potentiomètre doit être réglé en fonction du niveau de la source (niveau de sortie ligne).
Débuter en mettant le gain de l'amplificateur à son niveau le plus bas. Monter progressivement le niveau (volume) de la source jusqu'au 3/4. Augmenter le niveau du gain de l'amplificateur jusqu'au niveau d'écoute souhaité. Baisser le niveau en cas de distorsion.
Dans le cas d'une utilisation de l'amplificateur sur un ou plusieurs subwoofer, le réglage "GAIN" permettra de définir le niveau du ou des subwoofer en fonction de celui des kits amplifiés par la source (autoradio,...) ou un autre amplificateur. Mettre la source au niveau d'écoute moyen, puis régler le gain de l'amplificateur pour obtenir une parfaite cohérence entre les niveaux sonores des kits et du ou des subwoofer(s).

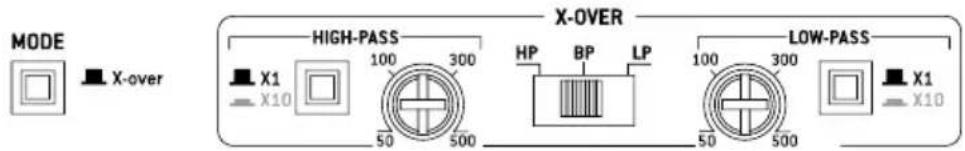

③ MODE: Le commutateur MODE permet d'activer les filtres (HPF) et (LPF) par le besoin du commutateur en position X-OVER ou, de ne pas activer de filtré (Full) dans la position DIRECT. ④ X-OVER (mode filtré): le commutateur X-OVER permet d'activer, au besoin, un filtre passe-haut (HP), un filtre passe-bas (LP) ou un filtre passe-bande (BP). Dans le cas du FPS 1500, FPS 3000. Le commutateur X-OVER permet uniquement la sélection entre un filtre passe-bas (LOW-PASS) et un mode sans filtre (DIRECT). ⑤ LOW PASS (passe-bas) et HIGH PASS (passe-haut): les potentiomètres rotatifs permettent de régler la valeur du filtré passé-bas ou passé-haut. La valeur sélectionnée définit la fréquence jusqu'à laquelle le signal sera coupé.
NOTE : Pour les amplificateurs FPS 2160, FPS 2300 RX et FPS 4160, le commutateur adjacent indique par combien il faut multiplier la valeur du potentiomètre LOW PASS (passe-bas) ou HIGH PASS (passe-haut). Ainsi, en mode "X1", le potentiomètre permet de choisir une fréquence de coupure comprise entre 50Hz et 500Hz ou entre 500Hz et 5000Hz en mode "X10".
X-SELECT : le commutateur X-SELECT indique par combien il faut multiplier la valeur du potentiomètre LOW PASS (passe-bas) ou HIGH PASS (passe-haut). (7) + 12V : le connecteur d'alimentation + BATT est dédié à recevoir le câble d'alimentation assurant la liaison entre l'amplificateur et la borne positive (+) de la batterie.
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
GND: le connecteur d'alimentation GND (ground) est dédié à receivevoir le cable d'alimentation négatif (-) assurant la liaison entre l'amplificateur et le chassis du vehicule. ⑨ REM : le connecteur REM assures la liaison entre l'amplificateur et la source (autoradio) via une sortie REM ou REMOTE de l'autoradio. Cela permet la mise sous tension automatique de l'amplificateur des la mise sous tension de la source (autoradio). SPEAKERS : les connecteurs SPEAKERS assurent la liaison entre l'amplificateur et les filtres des haut-parleurs (ou les haut-parleurs, si les filtres sont intégrés). Il faut IMPERATIVEMENT respecter les polarités (+ amplificateur + filtré ou + haut-parleur / - amplificateur - filtré ou - haut-parleur). NOTE : la sortie SPEAKER des amplificateurs FPS 1500 et FPS 3000 est UNIQUÉMENT dédiée à la connexion d'un ou plusieurs subwoofer(s). ① HIGH CAP : les connecteurs HIGH CAP assurent la liaison entre l'amplificateur et les boitiers HIGH CAP. NOTE : Avant toutes manipulations des boitiers HIGH CAP, reportez vous à la page 42. ⑫ FUSE (fusible) : le connecteur FUSE est dédié à receivevoir le(s) fusible(s) de l'amplificateur. En cas de remplacement, s'assurer de la parfaite correspondance de l'ampérage. ③ TEMOINS LUMINEUX : La DEL "Power" verte, signifie que l'application est sous tension et que son fonctionnement est bon. La DEL "Protect" rouge indique que l'amplification se trouve en protection suite à un dysfonctionnement quelconque 'surchauffe, défectueux...) ④ REMOTE CONTROL: NOTE: NE PAS CONFONDRE REMOTE ET REMOTE CONTROL. La sortie REMOTE CONTROL est dédiée au branchement de la commande déportée fournie. Cet accessoire permet un réglage à distance du gain de l'amplificateur. BASS BOOST 0/9dB : le potentiemetre rotatif BASS BOOST permet de rehausser le niveau sonore de 0 à 9 dB à 45Hz pour le FPS 1500, FPS 3000 et 95 Hz pour le FPS 2300RX. 16 SUBSONIC SWITCH: Permet d'activer ou de débrayer le filtré SUBSONIC réglabre grâce au potentiamètre subsonic. 17 SUBSONIC: le potentiemetre rotatif SUBSONIC est I'equivalent d'un filtre PASSE-HAUT UNIQUEMENT dédié à la sortie subwoofer de l'amplificateur (sortie SPEAKER pour l'amplificateur FPS 1500, FPS 3000). La valeur seLECTIONNée définit la fréquence à partir de laquelle le signal sera attenué ou coupé. L'activation du filtre permet d'eviter la distorsion. Il est donc possible deCHOISIR une fréquence entre 20 et 50Hz avec une pente de coupure fixe à 24 dB/ octave. PHASE : le potentiemetre rotatif PHASE permet d'ajuster la mise en phase du canal en fonction de l'installation. FADER: Le commutateur FADER (uniquement disponible sur le FPS 4160) permet aux canaux 3 et 4 de recopier les signaux des canaux 1 et 2. Ainsi, si vous ne disposez que d'une sortie RCA (une droite et une gauche), il vous est possible d'amplifier les quatre canaux en activant le mode FADER. Si vous souhaitez utiliser le FPS 4160 dans sa configuration double bridgé, vous doivent connecter les 4 RCA (les canaux 1 et 2 pour la gauche et les canaux 3 et 4 pour la droite). 20 POTENTIOMETRE DE GAIN: Permet d'ajuster le gain de l'amplificateur de -9dB à +9dB par rapport au GAIN général de l'amplificateur. (Ce potentiemetre agit sur les deux canaux du FPS 2300RX, sur le canal du FPS 1500, FPS 3000 et sur les canaux 3 et 4 du FPS 4160). ② MUTE: Le switch MUTE permet de mettre en sourdine les canaux de l'amplificateur. (Uniquement les canaux 3 et 4 sur le FPS 4160).
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
ATTENTION: Pour toutes manipulations sur le chiox du filtre et les différents réglages possibles, nous vous recommandons de procéder avec l'amplificateur éteint afin de prévenir tous risques de détérioration ou bruit dans les haut-parleurs.
6.2 - Réglages
Afin d'optimiser le recoupement des fréquences retranscrites par le subwoofer et le kit coaxial ou deux voies séparées, nous conseillons de régler la fréquence du filtré HI PASS ou celle du LO PASS à l'aide d'un RTA (analyseur en temps réel).
L'autre possibilité consiste à se référer à l'emballage de votre kit ou à sa notice. Dans le cas d'un kit Focal, les mesures fournies en termes de réponse en fréquence tiennent compte de l'installation du kit dans un véhicule.

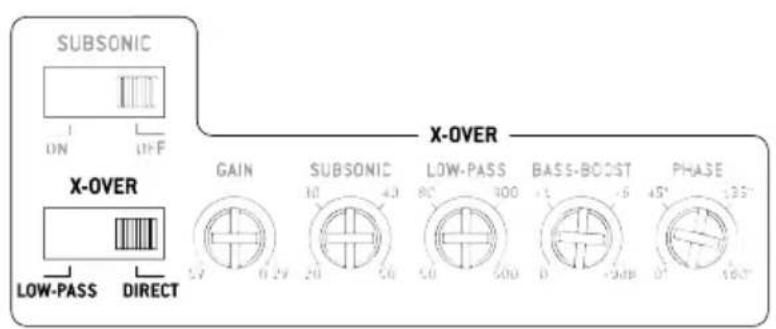

Focal power symmetric 1500 / 3000
Le mode direct

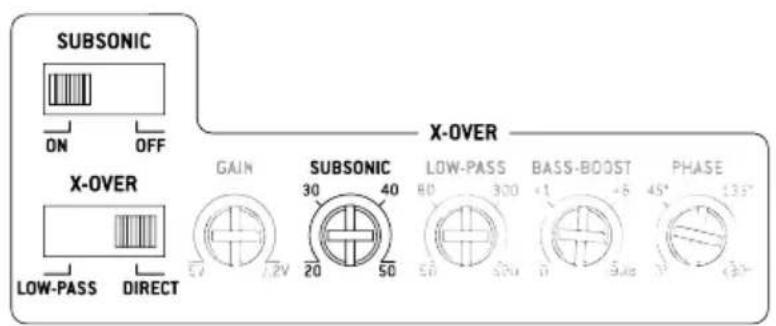

Réglage du filtrage Subsonic entre 20 et 50 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

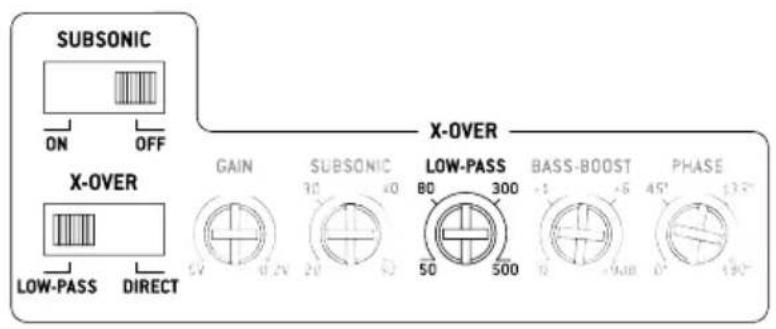

Réglage du passage-bas entre 50 et 500 Hz

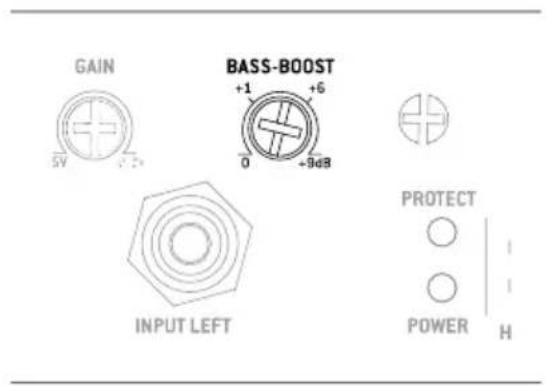

Réglage du Bass Boost
Focal power symmetric 2160

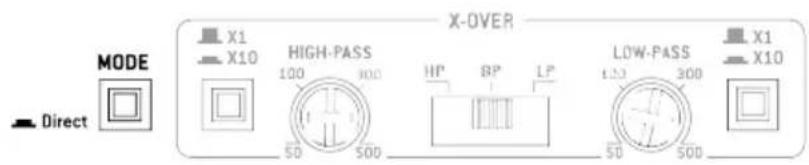

Le mode direct
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

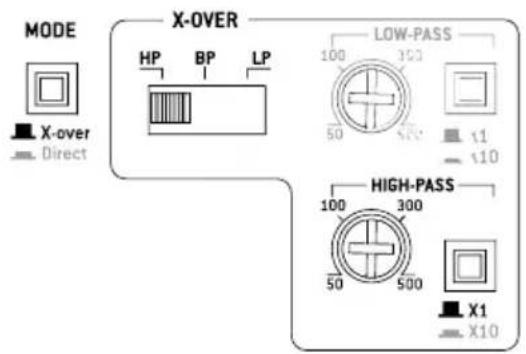

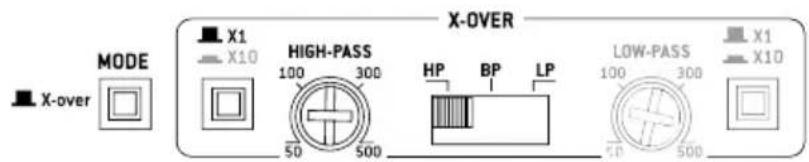

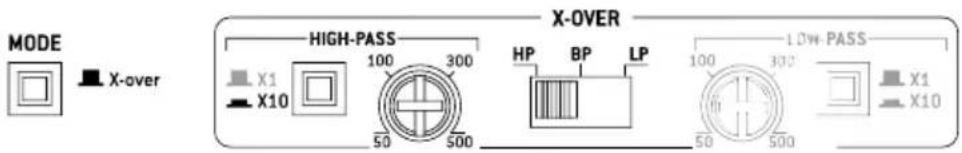

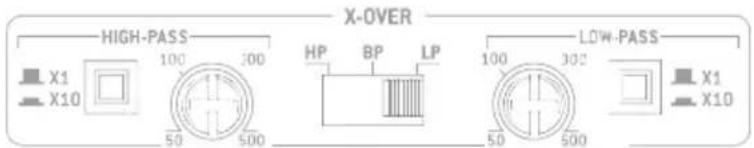

Réglage du passage-haut entre 50 et 500 Hz
Réglage du passage-haut entre 500 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

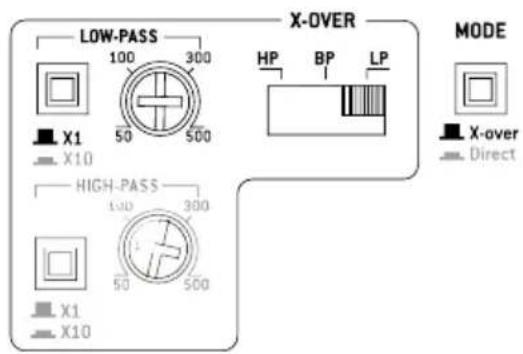

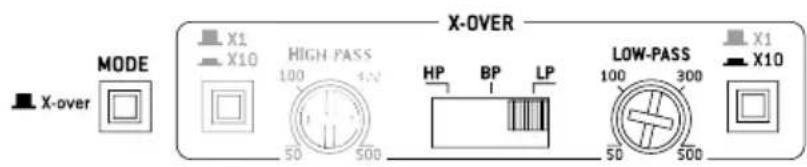

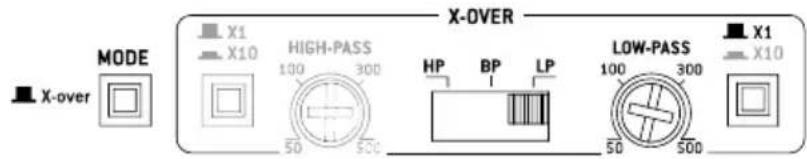

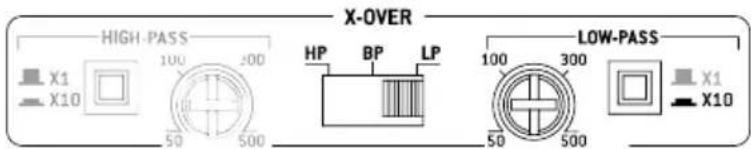

Réglage du passage-bas entre 50 et 500Hz

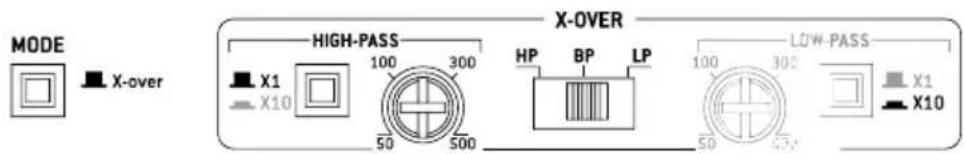

Réglage du passage-bas entre 50 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

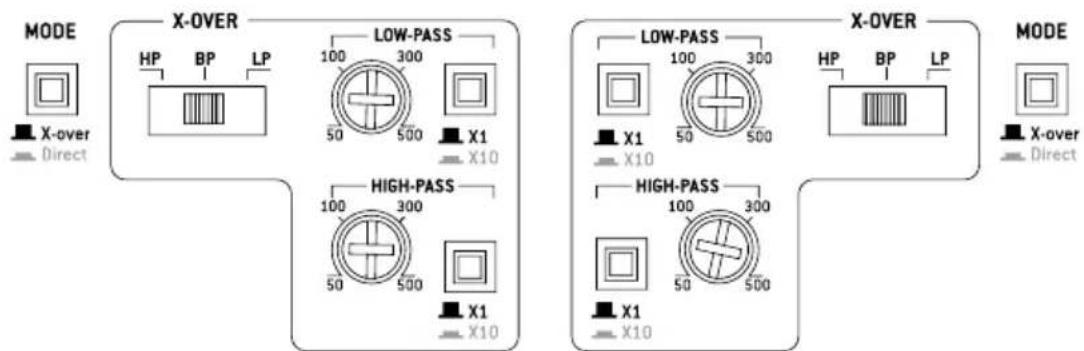

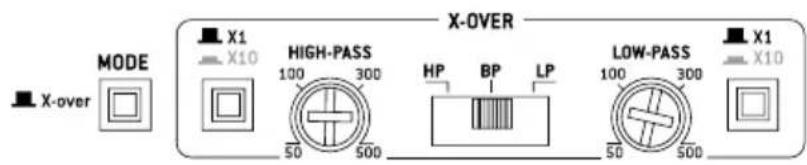

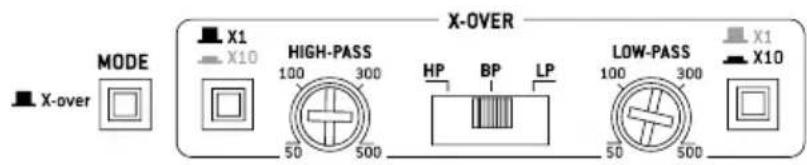

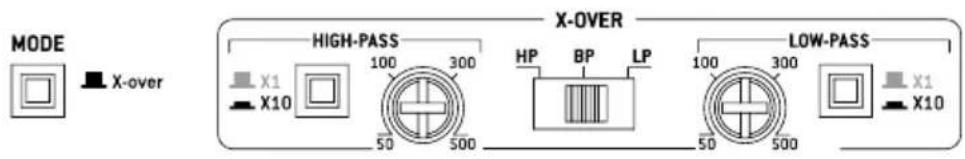

Réglage du passage-bande entre 50 et 500 Hz

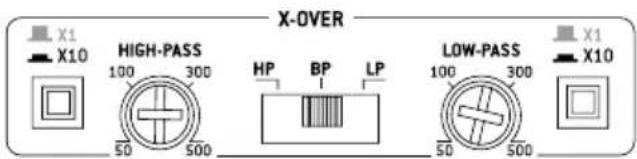

Réglage du passage-bande entre 50 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Réglage du passe-bande entre 500 et 5000 Hz
Focal Power Symmetric 2300RX Le mode direct
Réglage du passage-haut entre 50 et 500 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Réglage du passage-haut entre 500 et 5000 Hz

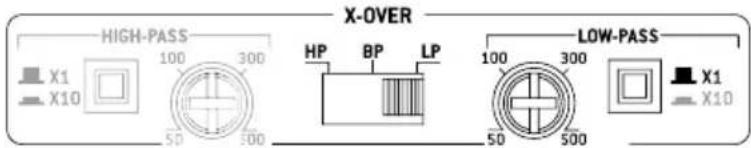

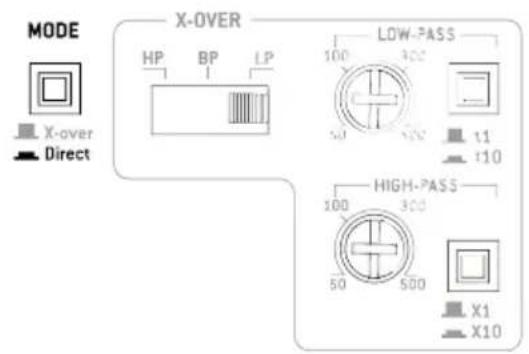

Réglage du passage-bas entre 50 et 500Hz
Réglage du passage-bas entre 50 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Réglage du passage-bande entre 50 et 500 Hz

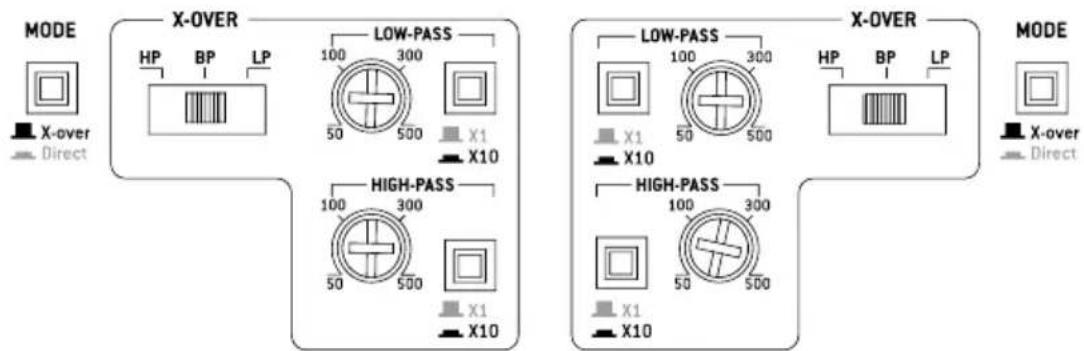

Réglage du passage-bande entre 50 et 5000 Hz
Réglage du passage-bande entre 500 et 5000 Hz X-over
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

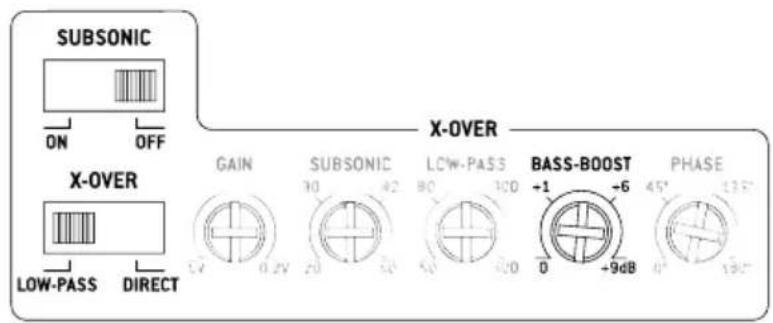

Réglage du Bass Boost

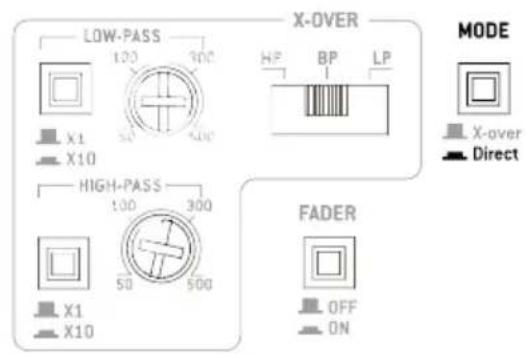

Focal Power Symmetric 4160 Le mode direct
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

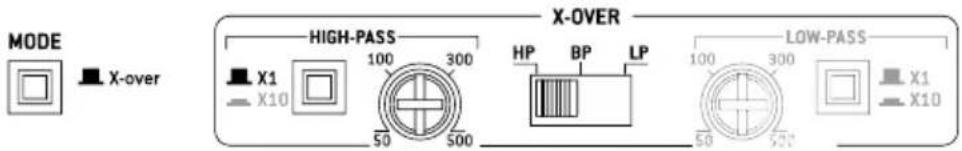

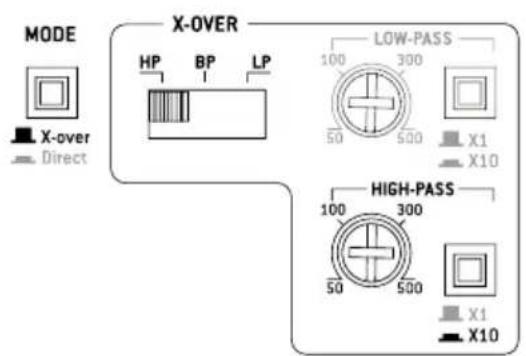

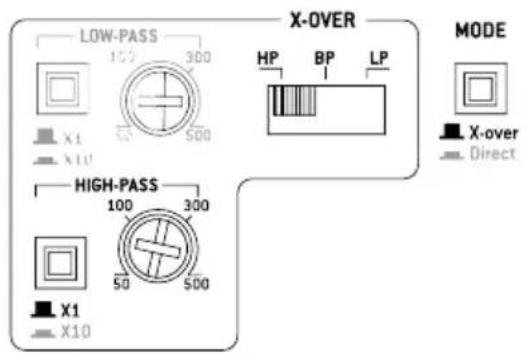

Réglage du passage-haut entre 50 et 500 Hz

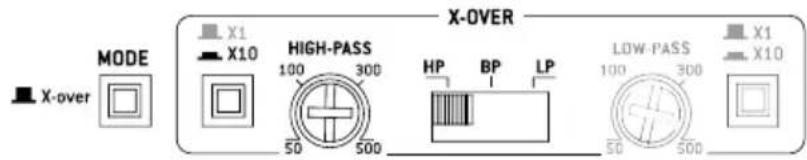

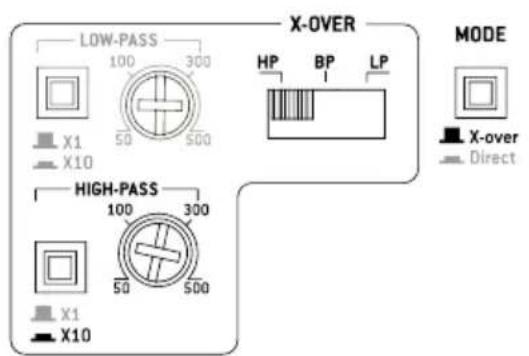

Réglage du passage-haut entre 500 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation

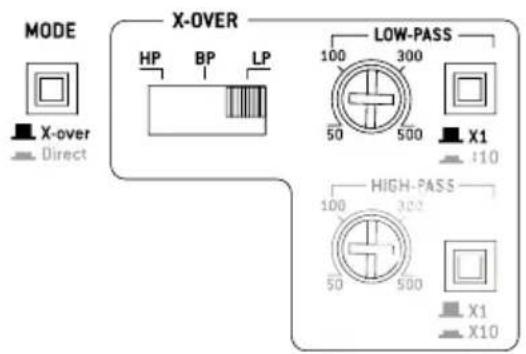

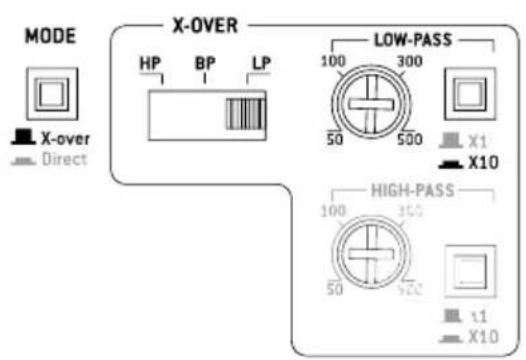

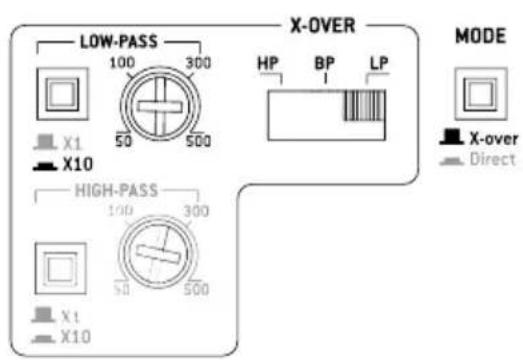

Réglage du passage-bas entre 50 et 500 Hz
Réglage du passage-bas entre 500 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
Réglage du passage-bande entre 50 et 500 Hz
Réglage du passage-bande entre 500 et 5000 Hz
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
| FPS 1500 FPS | 2160 FPS | 2300RX | FPS 4160 | FPS 3000 | ||
| Puisance RMS - 14,4 V - 4 Ω - THD+N < 1% (CEA 2006) | 1 x 325 W 2 x | 105 W 2 x 155 W | 4 x 120 W 590 W | |||
| Puisance RMS - 14,4 V - 2 Ω - THD+N < 1% | 1 x 550 W 2 x | 180 W 2 x 265 W | 4 x 200 W 1000 W | |||
| Puisance RMS - 14,4 V - 1 Ω - THD+N < 1% | 1 x 800 W - 2 | x 430 W - 1500 W | ||||
| Puisance RMS en mode bridgé - 14,4 V - 4 Ω - THD+N < 1% | - 1 x 360 | W 1 x 530 W 2 x 380 W | ||||
| Puisance RMS en mode bridgé - 14,4 V - 2 Ω - THD+N < 1% | -- 1 x 750 W - | |||||
| Réponse en fréquence (-1 dB) en mode direct | 10 Hz - 2.5 kHz | 10 Hz - 52 kHz 10 | Hz-25 kHz 10 Hz - | 52 kHz (canaux 1-2) | 10 Hz - 2.5 kHz | |
| Rapport signal/bruit (@ CEA power) | 87 dBA 92 dBA | 89 dBA 92 dBA | 93 dBA | |||
| Distorsion sous 4 ohms @ 1kHz (avec passage-bas 22 kHz) | - | < 0.05% entre 10 et 95 W | < 0.04% entre 5 et 110 W | < 0.05% entre 5 et 110 W | ||
| Distorsion sous 4 ohms @ 100 Hz (avec passage-bas 22 kHz) | < 0.15% entre 5 et 270 W | --- | < 0.2% entre 5 W et 400 W | |||
| Diaphonie (@ 1KHz - 10V - 4 ohms) | - > 64dB | > 70 dB > 68 dB | ||||
| Facteur d'amortissement sous 4 Ω à 100Hz | 220 250 250 | 250 250 300 | ||||
| Impédance d'entrée | 35 kΩ | 13 kΩ | 13 kΩ | 13 kΩ | 47 kΩ | |
| Sensibilité d'entrée | 0.2 V - 5.2 V | 0.2 V - 5.2 V | 0.2 V - 4.8 V | 0,2 V - 5,2 V | 0.2V - 4.6V | |
| Filtre passer-haut | - | 50 Hz - 500 Hz 500 Hz - 5 kHz- | 50 Hz - 500 Hz 500 Hz - 5 kHz | 50 Hz - 500 Hz 500 Hz - 5 kHz | ||
| Filtre passer-bas | 50 Hz - 500 Hz | 50 Hz - 500 Hz 500 Hz - 5 kHz | 50 Hz - 500 Hz 500 Hz - 5 kHz | 50 Hz - 500 Hz 500 Hz - 5 kHz | 50 Hz - 500 Hz | |
| Filtre passer-bande | - | 50 Hz - 500 Hz 500 Hz - 5 kHz | 50 Hz - 500 Hz 500 Hz - 5 kHz | 50 Hz - 500 Hz 500 Hz - 5 kHz | ||
| Filtre subsonique | Variable de 20 à 50 Hz (24 dB/oct.) avec déactivation | --- | Variable de 20 à 50 Hz (24 dB/oct.) avec déactivation | |||
| Mode direct | Oui | Oui | Oui | Oui | Oui | |
| Niveau du bass boost | 0/+9 dB linéaire | - | 0/+9 dB linéaire | - | 0/+9 dB linéaire | |
Amplificateurs FOCAL POWER symmetric
Manuel d'utilisation
| FPS 1500 FFS 2160 FPS 2300RX FPS 4160 | FPS 3000 | ||||
| Fréquence centrale du bass boost | 45Hz - 95Hz | - 45Hz | |||
| Phase variable (SUB) | 0-180° linéaire | -- 0-180° linéaire | |||
| Commande déportée | Oui - Oui | Oui (canaux 3-4) | Oui | ||
| Section maximale des cables d'alimentation | 35mm² | 35mm² | 35mm² | 35mm² | 107 mm² / 0000 AWG |
| Consommation en veille | 1,2 A 0,8 A | 1,3 A 1,5 A 2,2 A | |||
| Fusible(s) | 2*40 A 2*30 | A 2*50 A 2*40 A | 2*80 A | ||
| Protections | Court-circuit Surchauffe (76°C) Limiteur d'échéage Surtension Inversion de polarité | Court-circuit Surchauffe (78°C) Limiteur d'échéage Surtension Inversion de polarité | Court-circuit Surchauffe (78°C) Limiteur d'échéage Surtension Inversion de polarité | Court-circuit Surchauffe (80°C) Surtension Inversion de polarité | Court-circuit Surchauffe (80°C) Surtension Inversion de polarité |
| Système de ventilation faible bruit asservi | Oui (déclenchement à 50°C) | Oui (déclenchement à 50°C) | Oui (déclenchement à 50°C) | Oui (déclenchement à 50°C) | Oui (déclenchement à 50°C) |
| Dimensions (H x L x P) | 59 x 353 x 254 mm | 59 x 353 x 254 mm | 59 x 429 x 254 mm | 59x429x254 mm | 59 x 429 x 254 mm |
Conditions de garantie
En cas de problème, adressez-vous en premier lieu à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect.
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Amplificateurs FOCAL POWER symmetric
Notes
Amplificateurs FOCAL POWER symmetric
Notes
Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante :
Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE
Votre nom :, Age :, Profession :
Votre adresse complete:
Votre adresse e-mail :
Vos centres d’intérêts :
Chez vous, possédez-vous des enceintes haute-fidélité
Si oui, précisez la marque :
Lisez-vous la presse écrite ?
Si oui, quel(s) titre(s) :
Votre équipement audio/vidéo avant l'acquisition du produit focal :
Lecteur CD / tuner : Lecteur multimédia :
Système de navigation : Amplificateur :
Kit haut-parleur : Caisson de grave / subwoofer :
Autres éléments :
Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :
- Conseil du revendeur - Conseil d'un ami, relation
- Visite d'un salon, d'une exposition - Rapport qualité / prix
- Qualité sonore, écoute en auditorium - Possède déjà des produits Focal
- Fiabilité / qualité de fabrication - Catalogues
- Esthétique / finition - Matériel français □ - Article de presse écrite (si oui, précise le titre) □ - Autre:
Modèle : N° de série :
Nom du revendeur : Ville :
Date de l'achat : Prix de l'achat :
Avez-vous confié l'installation du produit à votre revendeur ?
Si non, pourquoi :
Ces informations sont nécessaires à notre société pour traiter your demande. Elles sont enregistrées dans notre fichier de clients et peuvent donner lieu à l'exercice du droit d'accès et de rectification après de notre service clientèle (04 77 43 57 00).
Si vous ne souhaitez pas que vos données soient utilisées par nos partenaires à des fins de prospection, veuillez cocher la case ci-contre. Si vous ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie électronique, merci de cocher la case ci-contre.
Vous susceptibles de recevoir des offres commerciales de notre société pour des produits analogues à ceux que vous avez achetés. Si vous ne le souhaitez pas, cochez la case ci-contre.
Nous garantissons la confidentialité de ces informations.
Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauđère cedex - FRANCE
