DE 150K20DL - Pèse-lettres Kern - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pèse-lettres Kern DE 150K20DL, capacité de pesée jusqu'à 150 kg, précision de 20 g.
Dimensions de la plateforme	Plateforme de pesée de 400 x 500 mm.
Affichage	Écran LCD rétroéclairé pour une meilleure visibilité.
Alimentation	Fonctionne sur secteur ou avec des piles (autonomie prolongée).
Utilisation	Idéal pour peser des lettres et colis, facile à utiliser avec des commandes intuitives.
Maintenance	Nettoyage régulier de la plateforme avec un chiffon doux, vérification périodique de la calibration.
Sécurité	Conforme aux normes de sécurité électrique, utilisation sur une surface plane recommandée.
Informations générales	Garantie de 2 ans, support technique disponible pour assistance.

FOIRE AUX QUESTIONS - DE 150K20DL Kern

Comment calibrer le pèse-lettres Kern DE 150K20DL ?

Pour calibrer le pèse-lettres, placez-le sur une surface plane, allumez-le, puis appuyez sur le bouton de calibration. Suivez les instructions affichées à l'écran pour utiliser un poids de référence approprié.

Que faire si l'affichage du pèse-lettres est flou ?

Vérifiez que l'écran est propre et exempt de poussière. Si le problème persiste, essayez de redémarrer l'appareil. Si l'affichage est toujours flou, contactez le service client.

Pourquoi le pèse-lettres ne s'allume-t-il pas ?

Assurez-vous que les piles sont installées correctement et qu'elles ne sont pas déchargées. Si l'appareil est branché sur une prise secteur, vérifiez que la prise fonctionne.

Comment changer les piles du pèse-lettres Kern DE 150K20DL ?

Retournez l'appareil et localisez le compartiment à piles. Ouvrez-le et remplacez les anciennes piles par des piles neuves en respectant la polarité indiquée.

Le pèse-lettres affiche un message d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, un redémarrage de l'appareil peut résoudre le problème. Si l'erreur persiste, contactez le support technique.

Comment changer l'unité de mesure sur le pèse-lettres ?

Appuyez sur le bouton de sélection d'unité (g, kg, lb) jusqu'à ce que l'unité souhaitée apparaisse sur l'écran.

Le pèse-lettres ne pèse pas correctement, que faire ?

Assurez-vous que l'appareil est sur une surface plane et stable. Vérifiez également que le poids que vous mesurez est dans la capacité maximale de l'appareil. Si le problème persiste, envisagez de le recalibrer.

Comment nettoyer le pèse-lettres ?

Utilisez un chiffon propre et doux légèrement humidifié pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI DE 150K20DL Kern

Vous trouverez d'autres versions de langue online sous www.kern-sohn.com/manuals

1 Caractéristiques techniques .... 4
2 Indications fondamentales (généralités).... 11
2.1 Utilisation conforme aux prescriptions 11
2.2 Utilisation inadéquate....11
2.3 Garantie....11
2.4 Vérification des moyens de contrôle 12
3 Directives fondamentales de sécurité.... 12
3.1 Observez les indications du mode d'emploi.... 12
3.2 Formation du personnel....12
4 Transport et stockage.... 12
4.1 Contrôle à la réception de l'appareil.... 12
4.2 Emballage / réexpédition.... 12
5 Déballage, installation et mise en service.... 13
5.1 Lieu d'installation, lieu d'utilisation.... 13
5.2 Déballage 13
5.2.1 Implantation.... 13
5.2.2 Fournitures 13
5.2.3 Implantation.... 14
5.3 Branchement secteur 14
5.4 Fonctionnement sur piles / sur accu (en option).... 14
5.5 Raccordement d'appareils périphériques 15
5.6 Première mise en service.... 15
5.7 Ajustage 15
5.8 Ajustage 15
6 Commande.... 17

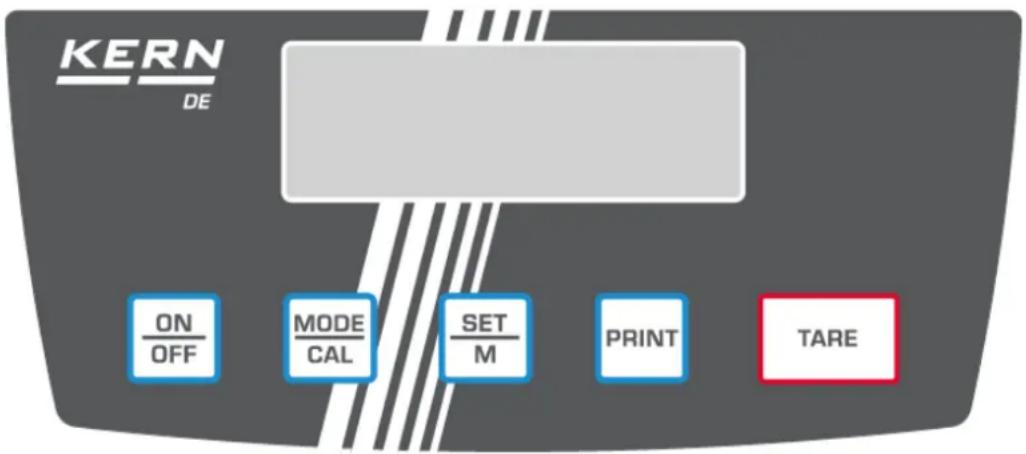

6.1 Vue d'ensemble des affichages.... 17
6.2 Pesage....17
6.3 Tarage....18
6.4 Fonction PRE-Tare.... 18
6.5 Pesées plus / moins.... 18
6.6 Comptage de pièces 19
6.7 Pesées nettes total.... 19
6.8 Pesées en pourcentage....20
6.9 Unités de pesée (Unit) 21
6.10 Eclairage du fond de l'écran d'affichage 23
6.11 Fonction de pesée des animaux.... 24

7 Réglages 25

7.1 Appel de la structure du menu 25

7.2 Quitter la structure du menu.... 26

7.3 Dosage et mise au point du zéro 26

7.4 Sélection du poids d'ajustage 27

7.5 Interface RS232C 28

7.5.1 Mode de transfert des données 28

7.5.2 Taux Baud....29

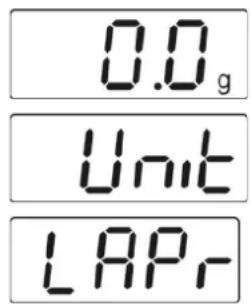

7.6 Sélection édition sur imprimante 30

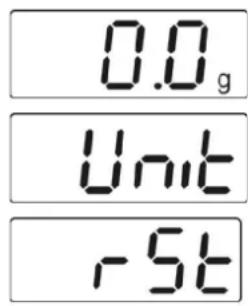

7.7 Retour aux réglages d'usine 31

8 Sortie de données RS 232 C.... 32

8.1 Caractéristiques techniques.... 32

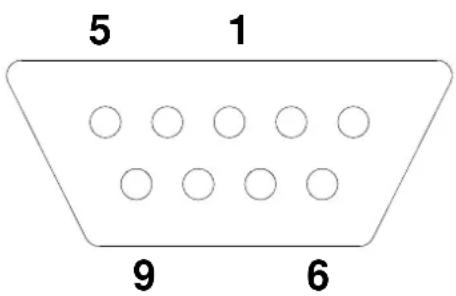

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal).... 32

8.3 Description du transfert des données 32

8.3.1 Pr PC 32

8.3.2 AU Pr 33

8.3.3 AU PC 33

8.3.4 rE Cr 34

8.4 Edition sur imprimante à code à barres 35

9 Maintenance, entretien, élimination.... 36

9.1 Nettoyage 36

9.2 Maintenance, entretien 36

9.3 Elimination 36

10 Aide succincte en cas de panne 37

11 Déclaration de conformité 38

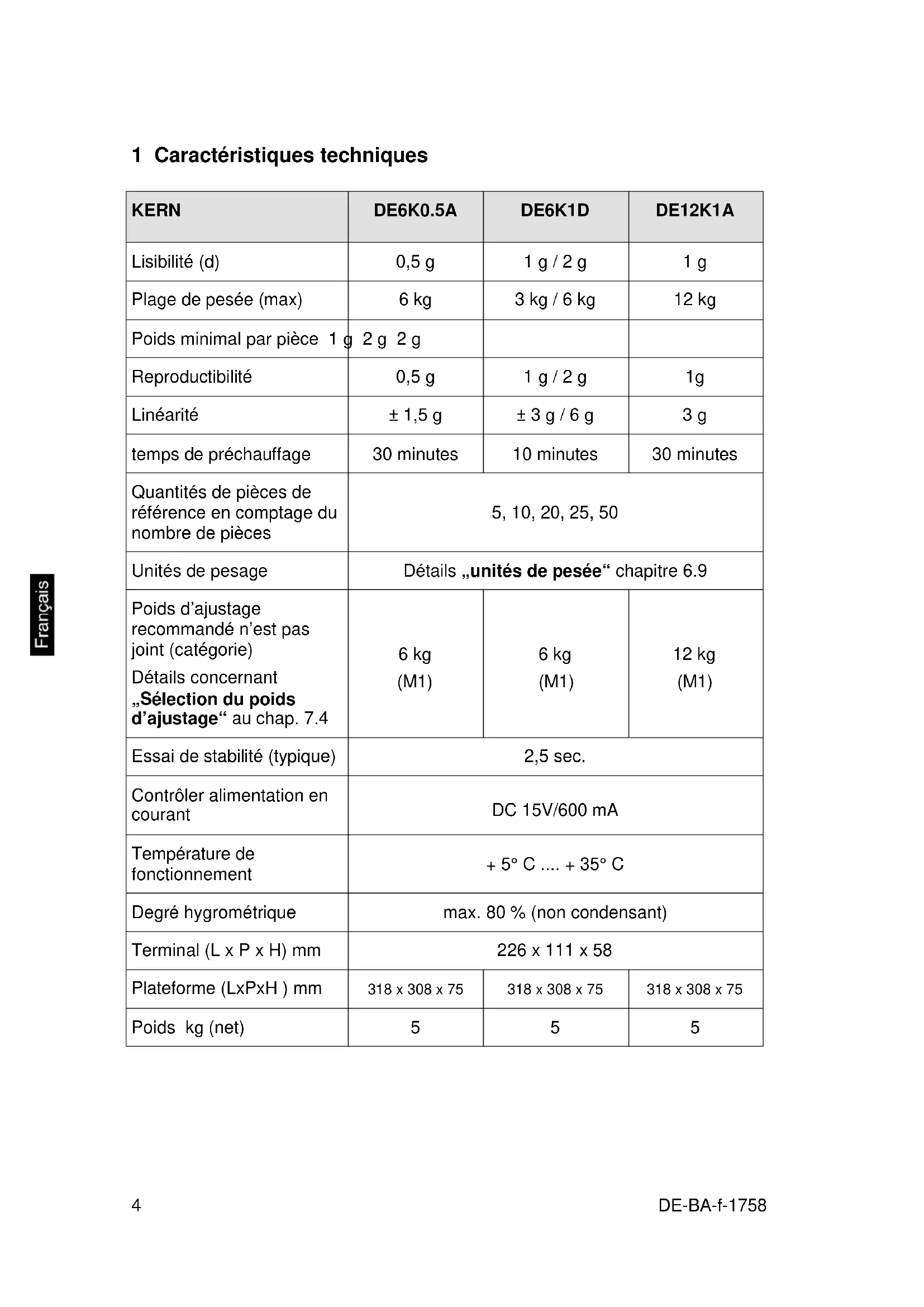

1 Caractéristiques techniques

KERN	DE6K0.5A	DE6K1D	DE12K1A
Lisibilité (d)	0,5 g	1 g / 2 g	1 g
Plage de pesée (max)	6 kg	3 kg / 6 kg	12 kg
Poids minimal par pièce 1 g	2 g 2 g
Reproductibilité	0,5 g	1 g / 2 g	1g
Linéarité	± 1,5 g	± 3 g / 6 g	3 g
temps de préchauffage	30 minutes	10 minutes	30 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d’ajustage recommandé n’est pas joint (catégorie)	6 kg(M1)	6 kg(M1)	12 kg(M1)
Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH ) mm	318 x 308 x 75	318 x 308 x 75	318 x 308 x 75
Poids kg (net)	5	5	5
KERN	DE15K0.2D	DE15K2D	DE24K2A
Lisibilité (d)	0,2 g / 0,5 g	2 g / 5 g	2 g
Plage de pesée (max)	6 kg / 15 kg	6 kg / 15 kg	24 kg
Poids minimal par pièce	400 mg	4 g	4 g
Reproductibilité	0,2 g / 0,5 g	2 g / 5g	2 g
Linéarité	± 0,8 g / 2 g	± 6 g / 15 g	± 6 g
temps de préchauffage	2 heures	10 minutes	30 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d’ajustage recommandé n’est pas joint (catégorie)	15 kg(F2)	15 kg(M1)	20 kg(M1)
Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (L x P x H) mm	318 x 308 x 85	318 x 308 x 75
Poids kg (net)	7,5	5
KERN	DE35K0.5D	DE35K5D	DE35K5DL
Lisibilité (d)	0,5 g / 1 g	5 g / 10 g
Plage de pesée (max)	15 kg / 35 kg	15 kg / 35 kg
Poids minimal par pièce 1 g	10 g
Reproductibilité	0,5 g / 1g	5 g / 10 g
Linéarité	±2 g / 4 g	±15 g / 30 g
temps de préchauffage	2 heures	10 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d’ajustage recommandé n’est pas joint (catégorie)	30 kg	30 kg
Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4	(F2)	(M1)
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+5°C .... +35°C
Degré hygrométrique	max. 80% (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 85	318 x 308 x 75	522 x 403 x 90
Poids kg (net)	7,5	4	16
KERN	DE60K1D	DE60K1DL	DE60K5A
Lisibilité (d) 1 g / 2 g 5 g
Plage de pesée (max)	30 kg / 60 kg		60 kg
Poids minimal par pièce	2 g		10 g
Reproductibilité 1 g / 2 g 5 g
Linéarité	±4 g / 8 g		±15 g
temps de préchauffage	2 heures		30 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d’ajustage recommandé n’est pas joint (catégorie)	60 kg(F2)		60 kg(M1)
Détails concernant „Sélection du poids d’ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+5°C .... +35°C
Degré hygrométrique	max. 80% (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75
Poids kg (net)	7,5	16	5
KERN	DE60K10D	DE60K10DL	DE120K10A
Lisibilité (d)	10 g / 20g		10 g
Plage de pesée (max)	30 kg / 60 kg		120 kg
Poids minimal par pièce	20 g		20 g
Reproductibilité	10 g / 20 g		10 g
Linéarité	± 30 g / 60 g		± 30 g
temps de préchauffage	10 minutes		30 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	60 kg(M1)	60 kg(M1)	120 kg(M1)
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH ) mm	318 x 308 x 75	522 x 403 x 90	318 x 308 x 75
Poids kg (net)	5	16	5

KERN	DE150K2D	DE150K2DL	DE150K20D	DE150K20DL
Lisibilité (d)	2 g / 5g		20 g / 50 g	20 g / 50 g
Plage de pesée (max)	60 kg / 150 kg
Poids minimal par pièce	4 g		40 g	40 g
Reproductibilité	2 g / 5 g		20 g / 50 g
Linéarité	± 8 g / 20 g		± 60 g / 150 g
temps de préchauffage	2 heures		10 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	150 kg(F2)		150 kg(M1)
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH ) mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75	522 x 403 x 90
Poids kg (net)	7,5	16	5	16
KERN	DE150K20DXL	DE300K5DL	DE300K50D	DE300K50DL
Lisibilité (d)	20 g / 50 g	5 g / 10 g	50 g / 100 g
Plage de pesée (max)	60 kg / 150 kg	150 kg / 300 kg
Poids minimal par pièce	40 g	10 g	100 g	200 g
Reproductibilité	20 g / 50 g	5 g / 10 g	50 g / 100 g
Linéarité	± 60 g / 150 g	± 20 g / 40 g	± 150 g / 300 g
temps de préchauffage	10 minutes	2 Stunden	10 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	150 kg(M1)	300 kg(F2)	300 kg(M1)
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH ) mm	650 x 500 x 105	522 x 406 x 100	522 x 403 x 90	650 x 500 x 105
Poids kg (net)	28	16	16	28

2 Indications fondamentales (généralités)

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c'à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.)

Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d'endommager le système de mesure.

Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions.

Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.

La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

2.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
  • de modification ou d'ouverture de l'appareil
• d'endommagement mécanique et d'endommagement lié à des matières ou des liquides
  • détérioration naturelle et d'usure
• mise en place ou d'installation électrique inadéquates
  • de surcharge du système de mesure

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. A cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

3 Directives fondamentales de sécurité

3.1 Observez les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

3.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

4 Transport et stockage

4.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réexpédition

⇒ Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retour.
⇒ L'appareil ne peut être renvoyé que dans l'emballage d'origine.
Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles.
→ Evtl. remontez les cales de transport prévues.
⇒ Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.

5 Déballage, installation et mise en service

5.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage. Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

A cette fin, tenez compte des points suivants concernant le lieu d'installation:

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extrême ainsi qu'une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protéger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
  • Eviter les secousses durant la pesée;
• Protéger la balance d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps la balance à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Evitez les charges statiques des produits à peser et du récipient de pesée.

L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

5.2 Déballage

Sortir avec précaution la balance de l'emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

5.2.1 Implantation

La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l'horizontale.

5.2.2 Fournitures

Accessoires série:

• Terminal
• Plate-forme
• Bloc d'alimentation
• Capot de protection de travail
• Mode d'emploi

5.2.3 Implantation

• Posez la balance sur un socle horizontal solide (voir également sous „5.2.1 Installation“)
• Retirer la feuille éventuelle de protection du plateau de pesée.

5.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

5.4 Fonctionnement sur piles / sur accu (en option)

Retirez le couvercle de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Refermez le couvercle du compartiment des piles.

En mode piles la balance dispose d'une fonction de coupure automatique, qui peut être activée ou désactivée dans le menu (chap. 8.1). Procédez de la manière suivante:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“

Appelez 4 fois la touche MODE, sur l'affichage apparaît „AF“.

Confirmez sur la touche SET M

Alors vous pouvez sélectionner sur la touche MODE l'un des deux réglages suivants:

1. „AF on“: Pour protéger les piles, la balance se met automatiquement après 3 minutes à la suite de la fin de la pesée hors circuit.

2. „AF off“: Fonction de mise hors circuit désactivée.

Confirmez sur la touche 📣 le réglage que vous avez choisi.

Lorsque les piles sont usées, „LO“ apparaît sur l'affichage. Appelez ON OFF et échangez sur-le-champ les piles.

Si la balance n'est pas utilisée pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d'endommager la balance.

En présence d'un accu disponible en option, celui-ci sera branché dans le compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l'alimentation enfichable livrée avec l'accu.

5.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l'alimentation de courant (secteur, accumulateur ou batterie).

La précision de la balance dépend de l'accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage.

5.7 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

5.8 Ajustage

L'ajustage devrait s'effectuer avec le poids d'ajustage recommandé (voir au chap. 1 "Données techniques"). L'ajustage peut également être réalisé avec des poids d'autres valeurs nominales (voir le tableau 1), mais n'est pas optimal au point de vue métrologique.

Procédure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

Mettre en marche la balance sur la touche ON OFF

Appuyez sur la touche MODE et maintenez-la enclenchée, après un signal acoustique apparaît pour un bref moment sur l'affichage „CAL“. Ensuite est affiché en clignotant le poids exact (chap. 7.4) du poids d'ajustage.

Poser le poids d'ajustage au milieu du plateau de la balance.

Alors enfoncer la touche Ⓗ. Peu de temps après apparaît „CAL F“, ensuite le mode repasse automatiquement en mode de pesée normal. Sur l'affichage apparaît la valeur du poids d'ajustage. En cas d'erreur d'ajustage ou d'un faux poids d'ajustage apparaît „CAL E“. Répétez l'ajustage.

Conservez le poids d'ajustage à proximité de la balance. Il est conseillé de procéder journellement au contrôle de la précision de la balance pour les applications significatives pour la qualité.

6 Commande

6.1 Vue d'ensemble des affichages

Mettre en marche la balance sur la touche ON OFF

La balance affiche pendant à peu près 3 secondes „88888“ sur l'afficheur et passe ensuite à „0“. Elle est maintenant en ordre de marche.

Important: Au cas où l'affichage clignotait ou ne se trouverait pas sur „0“, appuyez sur la touche TARE

Déposez maintenant seulement (!) le produit sur le plateau de pesée Veillez à ce que le produit à peser ne frotte pas contre la lanterne ou contre le trépied.

Le poids est maintenant affiché, une fois la détection de la stabilité réalisée, l'unité de pesage apparaissant à droite sur l'affichage (p. ex. g ou kg).

Si le produit pesé est plus lourd que la valeur seuil, l'écran affiche "Error" (=surcharge) et un sifflement retentit.

6.3 Tarage

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Posez le récipient à tare sur le plateau de pesage et appuyez sur la touche L'affichage de la balance s'arrête sur „0“. Ceci indique que l'enregistrement interne du poids du récipient a eu lieu.

Si pour clore le processus de pesée on appuie à nouveau sur la touche TARE, „0“ apparaît de nouveau sur l'affichage.

La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout).

La limite est atteinte, lorsque toute la gamme de pesage est occupée.

Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.

6.4 Fonction PRE-Tare

Cette fonction permet de mettre en mémoire le poids du récipient à tare.

Cette valeur demeure mémorisée même si la balance a entretemps été mise hors circuit et remise en circuit.

Pour cela mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".

Posez le récipient à tare sur le plateau de pesée et appuyez six fois sur la touche MODE, jusqu'à ce que „PtArE“ clignote sur l'affichage. Par l'appel de la touche SQR le poids actuellement sur le plateau de pesée est mémorisé comme poids PRE-Tare.

Pour mettre hors circuit cette fonction, une fois que le plateau n'est plus sous charge, appuyez 6 fois sur la touche, jusqu'à ce que „PtArE“ clignote sur l'affichage.

Ensuite c'est la touche SET M qui est appelée. Le poids PRE-Tare mémorisé est effacé.

6.5 Pesées plus / moins

Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc.

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Posez le poids de gouverne sur le plateau de pesée et calibrez-le au moyen de la touche TARE par rapport à „0“. Enlevez le poids de gouverne.

Posez successivement les pièces d'essai sur le plateau de pesée, chaque écart par rapport au poids de consigne est affiché avec le signe „+“ et „-“ qui s'y rapporte.

Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne.

Retour en mode de pesage par appel de la touche TARE

6.6 Comptage de pièces

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyez brièvement sur la touche MODE

La quantité de référence 5 apparaît.

En répétant l'appel de la touche 📂 y a possibilité d'appeler d'autres quantités de référence 10, 20, 25 et 50.

Posez sur la balance le nombre de pièces à compter correspondant au nombre de pièces de référence demandé par le réglage.

Confirmez sur la touche SET M

La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance.

Par appel de la touche la balance retourne en mode de pesage et affiche le poids des pièces comptées.

Important: plus le nombre de pièces de référence est important, plus la précision de comptage est élevée.

Plus petit poids compté voir le tableau „Données Techniques“, si celui-ci n'est pas atteint apparaît sur l'afficheur „Er 1“. Sur la touche MODE retour en mode de pesée.

Il est également possible d'utiliser des récipients de tare lors du comptage. Avant le début du comptage, tarer le récipient de tare avec la touche TARE

6.7 Pesées nettes total

Utile lorsqu'on pèse un mélange de plusieurs composants en un seul récipient à tare et si l'on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c'est-à-dire sans le poids du récipient à tare).

Exemple:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Posez le récipient à tare sur le plateau de pesée, tarer sur la touche TARE à „0“.

Pesez les composants ①, calibrez sur la touche SET M (mémoire) par rapport à „0“.

L'activation de la mémoire est affichée par un triangle au bord de gauche de l'affichage.

Pesez les composants ②, par une pression sur la touche SET M apparaît le total net, c'est-à-dire le poids cumulé des composants ① et ②. Calibrez sur la touche SET M par rapport à „0“.

Pesez les composants ③, par une pression sur la touche SET M apparaît le total net, c'est-à-dire le poids cumulé des composants ① et ② et ③.

Le cas échéant faites l'appoint de la recette pour atteindre la valeur finale voulue.

Retour en mode de pesage par appel de la touche TARE

6.8 Pesées en pourcentage

Symbole affiché: %

Le mode pesées en pourcentage permet l'affichage du poids en pourcent, rapporté à un poids de référence.

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0". Appuyez plusieurs fois brièvement sur la touche MODE vous passez en revue les quantités de référence de la fonction de comptage, puis „100%“ apparaît sur l'affichage.

Posez le corps de référence sur le plateau de pesée.

Appelez la touche SET M, le poids est repris comme référence (100%). Vous pouvez maintenant poser les pièces d'essai sur le plateau de balance, le pourcentage par rapport au corps de référence est affiché sur l'afficheur. Retour en mode de pesage par appel de la touche MODE

6.9 Unités de pesée (Unit)

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“

Appuyez brièvement, l'unité réglée apparaît sur l'affichage SET M

A l'aide de la touche est possible de choisir entre différentes unités (voir le tableau).

Par appel de la touche est reprise l'unité de pesée réglée.

	Ecran affichage	facteur de conversion 1 g =
Gramme	g	1.
Kilogramme	kg	0.001
Pound	lb	0.0022046226
Once	oz	0.035273962
Troy once	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	ltt	0.0266666
Grain	gn	15.43235835
Pennyweight	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat	ct	5
Facteur pouvant être librement sélectionné *)	FFA	xx.xx

*) Pour saisir un propre facteur de conversion, il faut comme décrit plus haut appuyer sur la touche AUTANT de fois qu'il faudra jusqu'à ce que „FFA“ apparaisse sur l'affichage. Par appel de la touche SET M on parvient dans la sélection. La dernière position d'affichage commence à clignoter. La touche permet d'accroître la valeur affichée d' 1 unité, la touche TARE de la diminuer d'1 unité. La touche TARE permet de sauter d'une décimale vers la gauche. Lorsque toutes les modifications ont été apportées, cette valeur est mémorisée au moyen de la touche NET un nouvel appel de la touche SET M entraîne la reprise de l'unité de pesée actuelle comme „facteur librement choisi“.

Les différents modèles de balance sont dotés d'unités de poids étrangères. Les détails peuvent être repris dans ce tableau:

6.10 Eclairage du fond de l'écran d'affichage

Vous pouvez mettre en marche et hors circuit l'éclairage d'arrière-plan. Procédez à cet effet comme suit:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“

Appelez 7 fois la touche MODE, sur l'affichage apparaît „bl“.

Confirmez sur la touche SET M

Alors vous pouvez sélectionner sur la touche MODE l'un des trois réglages suivants:

Affichage	Réglage	Fonction
„bl“ on	Eclairage du fond de l’écran activé	Affichage contrasté, susceptible d’être lu même dans l’obscurité.
„bl“ off	Eclairage du fond de l’écran désactivé	Disjoncteur de piles
„bl“ Ch	L’éclairage d'arrière-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée	Disjoncteur de piles

Confirmez sur la touche 📂 réglage que vous avez choisi.

6.11 Fonction de pesée des animaux

La balance dispose d'une fonction de pesée des animaux intégrée (formation d'une moyenne pondérée). Cette fonction permet de peser avec précision les animaux de maison ou les petits animaux, bien que ces animaux ne restent pas tranquilles sur le plateau de pesée.

(Remarque: Lorsqu'ils bougent de façon trop intempestive, aucune mesure exacte ne peut être effectuée.

Dans le menu la fonction pesée d'animaux peut être mise hors circuit et mise en marche. Procéder comme suit à cet effet:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“

Appelez 8 fois la touche MODE, sur l'affichage apparaît „ANL“.

Confirmez sur la touche SET M

Alors vous pouvez sélectionner sur la touche MODE l'un des réglages suivants:

Affichage	Fonction
„ANL“ Off	La fonction pesée d'animaux est hors circuit
„ANL“ 3	Détermination des valeurs de pesée au-delà de 3 s jusqu'à l'affichage de la valeur
„ANL“ 5	Détermination des valeurs de pesée au-delà de 5 s jusqu'à l'affichage de la valeur
„ANL“ 10	Détermination des valeurs de pesée au-delà de 10 s jusqu'à l'affichage de la valeur
„ANL“ 15	Détermination des valeurs de pesée au-delà de 15 s jusqu'à l'affichage de la valeur

Confirmez sur la touche le réglage que vous avez choisi.

Commande :

Mettre en marche la balance à l'aide de la touche ON et attendre l'affichage "0".

Placez l'objet (l'animal) sur le plateau de pesée et appuyez sur la touche Sur l'affichage apparaît le temps présélectionné en secondes à partir duquel s'effectue le compte à rebours. Pendant ce laps de temps la balance saisit plusieurs valeurs de mesure. Lorsque le „0“ est atteint, retentit un signal acoustique et la valeur de pesée déterminée est affichée.

Par une pression répétée de la touche SET M la balance revient en mode de pesée normal.

Une nouvelle pression sur la touche SET M réactive cette fonction.

7 Réglages

7.1 Appel de la structure du menu

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Maintenez la touche PRINT enclenchée pendant à peu près 3 sec. pour accéder à la structure du menu jusqu'à ce que „UNIT“ apparaisse.

Par pression sur la touche MODE sont appelés les différents points du menu. Sur la touche SET M est sélectionné un point du menu. Dans le cadre de ce point de menu s'effectue la sélection sur la touche MODE. Un nouvel appel de la touche SET M mémorise le réglage.

Enclenchez la touche PRINT pendant 3 secondes ->

Chapitre 7.5.1

Mode de transfert des données

Chapitre 7.6

Sélection édition sur imprimante

Chapitre 7.5.2

Taux Baud

Chapitre 5.4

Fonct. batterie

Chapitre 7.3

Mise au point du zéro

Chapitre 6.4

Sélection poids d'ajustage

Chapitre 6.10

Eclairage en arrière-plan

Chapitre 6.11

Fonction de pesée des animaux

Chapitre 7.7

Retour à

Réglage à l'usine

7.2 Quitter la structure du menu

Partout dans ce menu il est possible de quitter la structure du menu, et de mémoriser ou de rejeter ce faisant les modifications apportées.

Après avoir appelé la touche TARE, apparaît „Exit“ sur l'affichage.

A: Confirmez sur la touche SET M (Oui) - „store“ apparaît ensuite sur l'affichage. Pour mémoriser, il faut répéter la pression sur la touche SET M

Si l'on veut quitter le menu sans mémoriser,

il faut appuyer sur la touche (Non).

B : Appuyer sur la touche PRINT (Non quitter) pour accéder au prochain point du menu.

Après avoir apporté tous les réglages individuels peut s'effectuer la mémorisation.

7.3 Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites fluctuations de poids.

Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer

l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.)

Pour les dosages avec de petites fluctuations de poids nous préconisons de mettre à l'arrêt cette fonction.

Si le Zero-Tracking (mise au point du zéro) est hors circuit, l'affichage de la balance devient cependant plus instable.

Activation / désactivation de la mise au point du zéro

Affichage de la pesée

1. Gardez la touche [IMAGE] enclenchée jusqu'à ce que „Unit" s'affiche.2. Appuyez à plusieurs reprises sur la touche [MODE] jusqu'à ce que „tr“ s'affiche.3. La fonction peut être activée par pression sur la touche [SET M].4. La fonction peut être désactivée par une nouvelle pression sur la touche [MODE]5. Le nouveau réglage est repris par appel de la touche [SET M].6. La balance revient automatiquement en mode de pesée.

Unittrtr ontr off0,0 g

7.4 Sélection du poids d'ajustage

Sur le modèle KERN DE le poids d'ajustage peut être sélectionné parmi trois valeurs nominales préétablies (à peu près1/3; 2/3; max) (voir également en bas sur le tableau 1, les réglages à l'usine sont surincrustés sur fond gris). Pour parvenir à des résultats de métrologie de qualité, nous recommandons de sélectionner une valeur nominale la plus élevée possible.

DE6K0.5A	DE6K1D	DE12K1A	DE15K0.2D
2000	2000	4000	5000
4000	4000	8000	10000
6000	6000	12000	15000

DE15K2D	DE24K2A	DE35K0.5D	DE35K5D
50000	10000	10000	10000
100000	15000	20000	20000
15000	20000	30000	30000

DE35K5DL	DE60K1D	DE60K1DL	DE60K5A
10000	20000	20000	20000
20000	40000	40000	40000
30000	60000	60000	60000

DE60K10D	DE60K10DL	DE120K10A	DE150K2D
20000	20000	40000	50000
40000	40000	80000	100000
60000	60000	120000	150000

DE150K2DL	DE150K20D	DE150K20DL	DE150K20DXL
50000	50000	50000	50000
100000	100000	100000	100000
150000	150000	150000	150000

DE300K5DL	DE300K50D	DE300K50DL
100000	100000	100000
200000	200000	200000
300000	300000	300000

7.5 Interface RS232C

Edition de données par le truchement de l'interface RS 232 C

Généralités

Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC ...) suppose que les deux appareils soient réglés en fonction des mêmes paramètres d'interface (p. ex. vitesse de transmission en bauds, mode de transmission ...).

7.5.1 Mode de transfert des données

En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affiché [Unit].
⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „Pr“ apparaisse.
⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.
⇒ Sélectionner sur la touche MODE le réglage voulu

rE CR	Edition de données par ordres de télécommande
Pr PC	Edition de données sur imprimante par appel de la touche PRINT
AU PC	Edition des données en continu
bA Pr	Edition sur imprimante à code à barres
AU Pr	Edition autom. de données de valeurs de pesée stables

⇒ Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

7.5.2 Taux Baud

Le taux bits/sec détermine la vitesse de transmission par le truchement de l'interface, 1 baud = 1 bit / seconde.

⇒ En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affiché [Unit].
⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „bAUd“ apparaisse.
⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.
→ Sur la touche MODE choisir les réglages désirés
⇒ Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

7.6 Sélection édition sur imprimante

Cette fonction permet de sélectionner, quelles données vont être transmises par RS232C (ceci ne concerne pas le mode de transmission BAPr).

En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affiché [Unit].
⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „LAPr“ apparaisse.
⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.
⇒ Sur la touche MODE-sélectionner le paramètre d'édition voulu

Hdr	Edition de l'en-tête
GrS	Edition du poids total
Net	Edition du poids net
tAr	Edition de la tare
N7E	Edition du poids mémorisé
PCS	Edition de la quantité
AUJ	Edition du poids à la pièce
Rqt	Edition de la quantité de référence
FFd	Edition d'un saut de page à départ de l'édition par impression
FFE	Edition d'un saut de page à fin de l'édition par impression

⇒ Valider la sélection sur la touche SET l'état actuel ( on / off ) est affiché.
⇒ Sur la touche MODE et PRINT est modifié l'état „on ⇌ off“.
⇒ Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

i

L'utilisateur peut de cette manière se configurer son bloc de données personnel, qui est transmis à une imprimante ou au PC.

7.7 Retour aux réglages d'usine

Cette fonction permet de rétrograder tous les réglages de la balance en état de réglage à l'usine.

⇒ En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affiché [Unit].
⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „rSt“ apparaisse.
⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.
⇒ Sélectionner sur la touche MODE le réglage voulu

rSt	yes	La balance est remise à 0 (réglage d'usine).
rSt	no	La balance reste sur le réglage individuel

⇒ Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

8 Sortie de données RS 232 C

8.1 Caractéristiques techniques

■ code ASCII de 8 bits
■ 1 bit de démarrage, 8 bits de donnée, 1 bit d'arrêt, pas de bit de parité
- Taux baud pouvant être sélectionné entre 1200, 2400, 4800, 9600 et 19200 bauds
■ fiche miniature nécessaire (D-Sub 9 pôles)
- pour la mise en œuvre d'un interface seul le recours à un câble d'interface KERN respectif de max. 2 m permet un fonctionnement irréprochable

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal)

5 1 9 6

Pin 2: Transmit data

Pin 3: Receive data

8.3 Description du transfert des données

8.3.1 Pr PC

Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR.

a. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

b. Format en cas d'erreur

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à partir de LAPR.

c. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

d. Format en cas d'erreur

Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable.

e. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

f. Format en cas d'erreur

g. Format pour les valeurs instables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

8.3.4 rE Cr

Les ordres de télécommande s/w/t sont transmis par l'unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres s/w/t, elle émet les données suivantes.

Il convient d'observer ici, que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

s Fonction : La valeur de pesée stable pour le poids est émise par l'interface RS232

w Fonction : La valeur de pesée pour le poids (stable ou instable) est émise par l'interface RS232

t Fonction : Aucune donnée n'est émise, la balance exécute la fonction de calibrage.

h. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

i. Format en cas d'erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

Symboles

M blanc ou M
S blanc ou signe négatif (-)
N_1 ... N_10	10 codes ASCII numériques pour des valeurs pondérales y compris la place décimale ou blanc
U_1 ... U_3	3 codes ASCII pour l’unité de pesée pcs. / % / ou blanc
B blanc
E, o, r	Code ASCII ou “E, o, r”
CR	Carriage Return
LF	Line Feed

8.4 Edition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ (chapitre 8.5.1). Une imprimante du modèle LP2824 est prévue comme imprimante à code à barres. Il faut observer ici que le format d'édition de la balance est défini à demeure et ne peut pas être modifié.

Le format d'impression est mémorisé dans l'imprimante. Ceci revient à dire qu'en cas de défectuosité l'imprimante ne peut pas être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN.

Cette imprimante et la balance doivent être interconnectées hors circuit par le câble d'interface joint.

Après mise en circuit des deux appareils et rétablissement de la remise en ordre de marche est éditée une étiquette après pression sur la touche

9 Maintenance, entretien, élimination

9.1 Nettoyage

Avant le nettoyage, coupez l'appareil de la tension de fonctionnement.

N'utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

9.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN. Avant d'ouvrir l'appareil, couper ce dernier du secteur.

9.3 Elimination

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

10 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Défaut Cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.

L'affichage de poids change continuellement

• Courant d'air/circulation d'air
• Vibrations de la table/du sol
- Le plateau de pesée est en contact avec des corps étrangers.
- Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Il est évident que le résultat de pesée est faux

• L'affichage de la balance n'est pas sur zéro
• L'ajustage n'est plus bon.
• Changements élevés de température.
• Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d'erreur, faites appel à votre concessionnaire professionnel.

11 Déclaration de conformité

Vous trouvez la déclaration de conformité CE- UE actuelle online sous:

www.kern-sohn.com/ce
