BEDIENUNGSANLEITUNG DE 150K20DL Kern

Betriebsanleitung Plattformwaage Operating instruction Platform scale Mode d'emploi Balance plate-forme

KERN DE

Version 5.8 2017-11

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

1 Technische Daten....4

2 Grundlegende Hinweise (Allgemeines).... 11

2.1 Bestimmungsgemäße Verwendung.... 11

2.2 Sachwidrige Verwendung 11

2.3 Gewährleistung 11

2.4 Prüfmittelüberwachung....12

3 Grundlegende Sicherheitshinweise.... 12

3.1 Hinweise in der Betriebsanleitung beachten 12

3.2 Ausbildung des Personals.... 12

4 Transport und Lagerung.... 12

4.1 Kontrolle bei Übernahme 12

4.2 Verpackung/Rücktransport 12

5 Auspacken, Aufstellung und Inbetriebnahme 13

5.1 Aufstellort, Einsatzort.... 13

5.2 Auspacken 13

5.2.1 Aufstellen.... 13

5.2.2 Lieferumfang 13

5.2.3 Grundaufbau 14

5.3 Netzanschluss 14

5.4 Batteriebetrieb / Akkubetrieb (optional) 14

5.5 Anschluss von Peripheriegeräten.... 15

5.6 Erstinbetriebnahme 15

5.7 Justierung.... 15

5.8 Justieren 15

6 Betrieb....17

6.1 Anzeigenübersicht 17

6.2 Wägen....17

6.3 Tarieren 18

6.4 PRE-Tare-Funktion....18

6.5 Plus/Minus-Wägungen....18

6.6 Stückzählung 19

6.7 Netto-Total-Wägungen.... 19

6.8 Prozent-Wägungen 20

6.9 Wägeeinheiten (Unit) 21

6.10 Hinterleuchtung der Anzeige 23

6.11 Tierwägefunktion 24

7 Einstellungen.... 25

7.1 Menüstruktur aufrufen 25

7.2 Menüstruktur verlassen.... 26

7.3 Dosierung und Zero-tracking.... 26

7.4 Auswahl des Justiergewichtes 27

7.5 Schnittstelle RS232C 28

7.5.1 Datenübertragungsmodus....28

7.5.2 Baudrate 29

7.6 Auswahl Druckausgabe.... 30

7.7 Zurücksetzen auf Werkseinstellung.... 31

8 Datenausgang RS 232 C 32

8.1 Technische Daten 32

8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht) 32

8.3 Beschreibung des Datentransfers 32

8.3.1 Pr PC 32

8.3.2 AU Pr 33

8.3.3 AU PC 33

8.3.4 rE Cr 34

8.4 Ausgabe auf Barcode-Drucker 35

9 Wartung, Instandhaltung, Entsorgung 36

9.1 Reinigen 36

9.2 Wartung, Instandhaltung 36

9.3 Entsorgung 36

10 Kleine Pannenhilfe 37

11 Konformitätserklärung.... 39

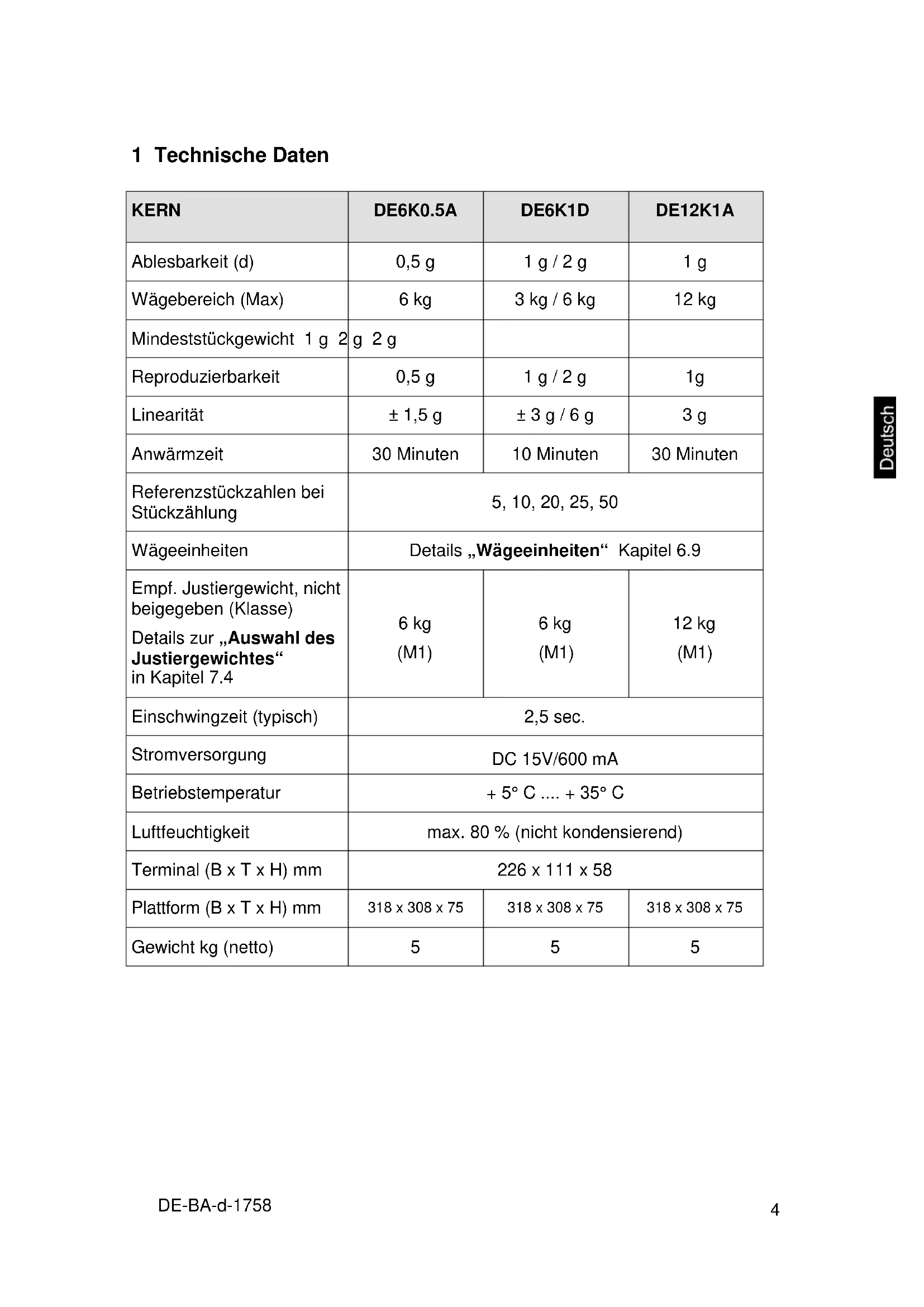

1 Technische Daten

KERN	DE6K0.5A	DE6K1D	DE12K1A
Ablesbarkeit (d)	0,5 g	1 g / 2 g	1 g
Wägebereich (Max)	6 kg	3 kg / 6 kg	12 kg
Mindeststückgewicht 1 g 2 g	2 g
Reproduzierbarkeit	0,5 g	1 g / 2 g	1g
Linearität	± 1,5 g	± 3 g / 6 g	3 g
Anwärmzeit	30 Minuten	10 Minuten	30 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl desJustiergewichtes“in Kapitel 7.4	6 kg(M1)	6 kg(M1)	12 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 75	318 x 308 x 75	318 x 308 x 75
Gewicht kg (netto)	5	5	5
KERN	DE15K0.2D	DE15K2D	DE24K2A
Ablesbarkeit (d)	0,2 g / 0,5 g	2 g / 5 g	2 g
Wägebereich (Max)	6 kg / 15 kg	6 kg / 15 kg	24 kg
Mindeststückgewicht	400 mg	4 g	4 g
Reproduzierbarkeit	0,2 g / 0,5 g	2 g / 5g	2 g
Linearität	± 0,8 g / 2 g	± 6 g / 15 g	± 6 g
Anwärmzeit	2 Stunden	10 Minuten	30 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl desJustiergewichtes“in Kapitel 7.4	15 kg(F2)	15 kg(M1)	20 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 85	318 x 308 x 75
Gewicht kg (netto)	7,5	5
KERN	DE35K0.5D	DE35K5D	DE35K5DL
Ablesbarkeit (d)	0,5 g / 1 g	5 g / 10 g
Wägebereich (Max)	15 kg / 35 kg	15 kg / 35 kg
Mindeststückgewicht 1 g 10 g
Reproduzierbarkeit	0,5 g / 1g	5 g / 10 g
Linearität	±2 g / 4 g	±15 g / 30 g
Anwärmzeit	2 Stunden	10 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl desJustiergewichtes“in Kapitel 7.4	30 kg(F2)	30 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+5°C .... +35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 85	318 x 308 x 75	522 x 403 x 90
Gewicht kg (netto)	7,5	4	16
KERN	DE60K1D	DE60K1DL	DE60K5A
Ablesbarkeit (d) 1 g / 2 g 5 g
Wägebereich (Max)	30 kg / 60 kg		60 kg
Mindeststückgewicht	2 g		10 g
Reproduzierbarkeit 1 g / 2 g 5 g
Linearität	± 4 g / 8 g		± 15 g
Anwärmzeit	2 Stunden		30 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl desJustiergewichtes“in Kapitel 7.4	60 kg(F2)		60 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75
Gewicht kg (netto)	7,5	16	5
KERN	DE60K10D	DE60K10DL	DE120K10A
Ablesbarkeit (d)	10 g / 20g		10 g
Wägebereich (Max)	30 kg / 60 kg		120 kg
Mindeststückgewicht	20 g		20 g
Reproduzierbarkeit	10 g / 20 g		10 g
Linearität	± 30 g / 60 g		± 30 g
Anwärmzeit	10 Minuten		30 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl desJustiergewichtes“in Kapitel 7.4	60 kg(M1)	60 kg(M1)	120 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 75	522 x 403 x 90	318 x 308 x 75
Gewicht kg (netto)	5	16	5

KERN	DE150K2D	DE150K2DL	DE150K20D	DE150K20DL
Ablesbarkeit (d)	2 g / 5g		20 g / 50 g	20 g / 50 g
Wägebereich (Max)	60 kg / 150 kg
Mindeststückgewicht	4 g		40 g	40 g
Reproduzierbarkeit	2 g / 5 g		20 g / 50 g
Linearität	± 8 g / 20 g		± 60 g / 150 g
Anwärmzeit	2 Stunden		10 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4	150 kg(F2)		150 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H)mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75	522 x 403 x 90
Gewicht kg (netto)	7,5	16	5	16
KERN	DE150K20DXL	DE300K5DL	DE300K50D	DE300K50DL
Ablesbarkeit (d)	20 g / 50 g	5 g / 10 g	50 g / 100 g
Wägebereich (Max)	60 kg / 150 kg	150 kg / 300 kg
Mindeststückgewicht	40 g	10 g	100 g	200 g
Reproduzierbarkeit	20 g / 50 g	5 g / 10 g	50 g / 100 g
Linearität	± 60 g / 150 g	± 20 g / 40 g	± 150 g / 300 g
Anwärmzeit	10 Minuten	2 Stunden	10 Minuten
Referenzstückzahlen bei Stückzählung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4	150 kg(M1)	300 kg(F2)	300 kg(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondensierend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H)mm	650 x 500 x 105	522 x 406 x 100	522 x 403 x 90	650 x 500 x 105
Gewicht kg (netto)	28	16	16	28

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
  • Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
  • natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
  • Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

⇒ Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
⇒ Für den Rücktransport ist nur die Originalverpackung zu verwenden.
⇒ Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.
→ Evt. vorgesehene Transportsicherungen wieder anbringen.
⇒ Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;
- extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
- Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
- Erschütterungen während des Wägens vermeiden;
- Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
- Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
- statische Aufladung von Wägegut, und Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

5.2 Auspacken

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

5.2.1 Aufstellen

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

5.2.2 Lieferumfang

Serienmäßiges Zubehör:

• Terminal
• Plattform
• Netzgerät
  • Arbeitsschutzhaube
• Betriebsanleitung

5.2.3 Grundaufbau

• Waage auf eine waagrechte feste Unterlage stellen (siehe auch „5.2.1 Aufstellen“)
• Evtl. vorhandene Schutzfolie auf Wägeplatte abziehen.

5.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern.

5.4 Batteriebetrieb / Akkubetrieb (optional)

Batteriedeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. Batteriedeckel wieder einsetzen.

Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü (Kap. 8.1) aktiviert oder deaktiviert werden kann. Gehen Sie hierzu wie folgt vor:

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

PRINT Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint.

MODE Taste 4 mal betätigen, im Display erscheint „AF“.

Mit der Taste bestätigen.

Mit der MODE Taste kann nun zwischen folgenden zwei Einstellungen ausgewählt werden:

1. „AF on“: Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung automatisch ab.
2. „AF off“: Abschaltfunktion deaktiviert.

Mit SET M Taste Ihre ausgewählte Einstellung bestätigen.

Sind die Batterien verbraucht, erscheint im Display „LO“. ON OFF drücken und sofort Batterien wechseln.

Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.

Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

5.7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

5.8 Justieren

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Daten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit ( siehe Kap.1 ) zur Stabilisierung ist erforderlich.

Waage mit ON OFF Taste einschalten.

MODE-Taste drücken und gedrückt halten, nach dem akustischen Signal erscheint im Display für kurze Zeit „CAL“. Anschließend wird im Display blinkend die genaue Größe des ausgewählten (Kap.7.4) Justiergewichtes angezeigt.

Nun das Justiergewicht in die Mitte der Wägeplatte stellen.

Jetzt die SETM Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt automatisch der Rücksprung in den normalen Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes.

Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Justierung wiederholen.

Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagengenauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.

6 Betrieb

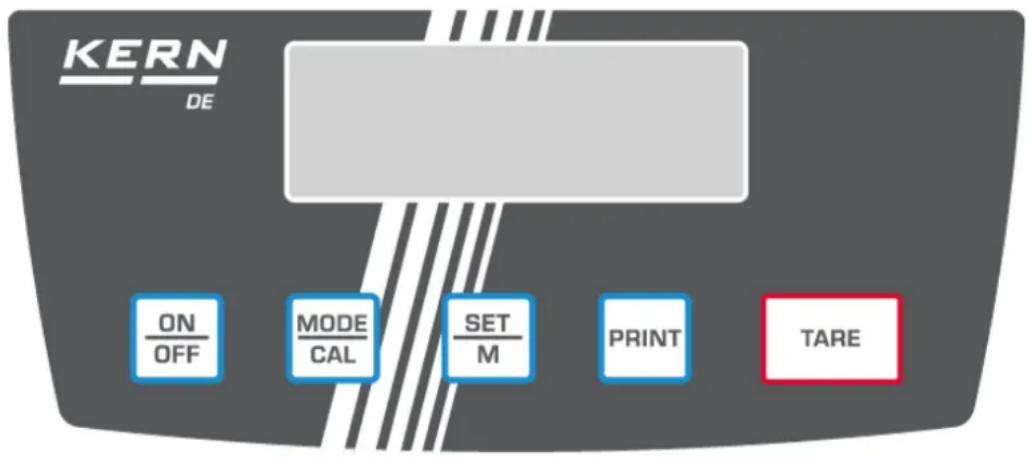

6.1 Anzeigenübersicht

Waage mit ON OFF Taste einschalten.

Waage zeigt für etwa 3 Sekunden „88888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit.

Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, TARE - Taste drücken.

Erst jetzt (!) Wägegut auf die Wägeplatte legen. Darauf achten, daß das Wägegut nicht am Waagengehäuse oder an der Unterlage streift.

Nun wird das Gewicht angezeigt, wobei nach erfolgter Stillstandskontrolle rechts im Display die Wägeeinheit (z. B. g oder kg) erscheint.

Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „Error“ (=Überlast) sowie ein Pfeifton.

6.3 Tarieren

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Taragefäß auf die Wägeplatte stellen und Taste drücken. Waagenanzeige geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert.

Drückt man nach Anschluß des Wägevorgangs wieder die TARE Taste, erscheint erneut „0“ im Display.

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).

Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist.

Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige.

6.4 PRE-Tare-Funktion

Mit dieser Funktion kann das Gewicht eines Taragefäßes gespeichert werden. Dieser Wert bleibt auch gespeichert, wenn die Waage zwischenzeitlich aus- und wieder eingeschaltet wurde.

Dazu die Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Taragefäß auf die Wägeplatte stellen und MODE Taste 6 mal drücken, bis „PtArE“ auf dem Display blinkt. Mit dem Betätigen der SECT Maste wird nun das aktuelle Gewicht auf der Waagschale als PRE-Tare-Gewicht gespeichert.

Zum Ausschalten dieser Funktion ist bei entlasteter Wägeplatte die MODE Taste 6 mal zu drücken, bis PtArE auf dem Display blinkt. Nachfolgend ist die SET M Taste zu betätigen. Das gespeicherte PRE-Tare-Gewicht ist gelöscht.

6.5 Plus/Minus-Wägungen

Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw.

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Sollgewicht auf die Wägeplatte und mit TARE Taste auf „0“ tarieren. Sollgewicht abnehmen.

Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt.

Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden.

Zurück in den Wägemodus durch Drücken der TARE Taste.

6.6 Stückzählung

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Taste kurz drücken.

Referenzstückzahl 5 erscheint.

Durch Mehrfachbetätigung der MODE Taste können weitere Referenzstückzahlen 10, 20, 25 und 50 aufgerufen werden.

So viele Zählteile auf die Wägeplatte, wie die eingestellte Referenzstückzahl verlangt.

Mit Taste quittieren.

Die Waage befindet sich nunmehr im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden.

Durch Druck auf Taste kehrt die Waage in den Wägemodus zurück und zeigt das Gewicht der gezählten Teile an.

Wichtig: Je größer die Referenzstückzahl, desto genauer die Stückzählung.

Kleinstes Zählgewicht siehe Tabelle „Technische Daten“, wird dieses unterschritten, erscheint im Display „Er 1“. Mit MODE Taste zurück in den Wägemodus.

Taragefäße können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Taragefäß mit TARE Taste austarieren.

6.7 Netto-Total-Wägungen

Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwiegt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters).

Beispiel:

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Tarabehälter auf Wägeplatte stellen, Tarieren mit TARE Taste auf „0“.

Komponente ① einwiegen, tarieren mit SET M Taste (Memory) auf „0“. Memory-Aktivierung wird durch ein Dreieck am linken Rand des Displays angezeigt.

Komponente ② einwiegen, bei Druck auf Taste erscheint das Netto-Total, d.h.

Summengewicht von Komponenten ① und ②. Tarieren mit SET M Taste auf „0“. Einwiegen

Komponente ③ einwiegen, bei Druck auf SET M Taste erscheint das Netto-Total, d. h. Summengewicht von Komponenten ① und ② und ③.

Rezeptur gegebenenfalls zum gewünschten Endwert auffüllen.

Zurück in den Wägemodus durch Drücken der Taste.

6.8 Prozent-Wägungen

Anzeigesymbol: %

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht.

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

MODE Taste mehrmals kurz betätigen. Sie durchlaufen die Referenzstückzahlen der Zählfunktion, anschließend erscheint „100%“ im Display.

Legen Sie den Referenzkörper auf die Waagschale.

Drücken Sie die SET M Taste, das Gewicht des Körpers wird als Referenz (100%) übernommen.

Nun können Sie Prüflinge auf die Wägeplatte legen, der Prozentwert zum Referenzkörper wird im Display angezeigt.

Zurück in den Wägemodus durch Drücken der Taste.

6.9 Wägeeinheiten (Unit)

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint.

kurz betätigen, die eingestellte Einheit erscheint im Display.

Mit der MODE Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden.

Durch Drücken der SET M Taste wird die eingestellte Wägeeinheit übernommen.

	Display anzeige	Umrechnungsfaktor 1 g =
Gramm	g	1.
Kilogramm	kg	0.001
Pound	lb	0.0022046226
Unze	oz	0.035273962
Troy Unze	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	ltt	0.0266666
Grain	gn	15.43235835
Pennyweight	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat	ct	5
Frei wählbarer Faktor *)	FFA	xx.xx

*)

Um einen eigenen Umrechnungsfaktor einzugeben, ist wie oben beschrieben, die

Taste so oft zu drücken bis „FFA“ im Display erscheint. Durch Drücken der SET M

Taste gelangt man in die Auswahl. Die letzte Stelle beginnt zu blinken. Mit der MODE

Taste wird der angezeigte Wert um 1 erhöht, mit der TARE Taste um 1 verringert. Mit der TARE Taste wird jeweils um eine Stelle nach links gesprungen. Wenn alle Änderungen vorgenommen wurden, wird mit der SET M Taste dieser Wert abgespeichert und durch nochmaliges Drücken der SET M Taste wird der „Frei wählbarer Faktor“ als aktuelle Wägeeinheit übernommen.

Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert.

Die Details können dieser Tabelle entnommen werden:

6.10 Hinterleuchtung der Anzeige

Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschalten. Gehen Sie hierzu wie folgt vor:

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

PRINT Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint.

MODE Taste 7 mal betätigen, im Display erscheint „bl“.

Mit der Taste bestätigen.

Mit der MODE Taste kann nun zwischen folgenden drei Einstellungen ausgewählt werden:

Anzeige	Einstellung	Funktion
„bl“ on	Hinterleuchtung eingeschaltet	Kontrastreiche Anzeige, die auch im Dunkeln abgelesen werden kann.
„bl“ off	Hinterleuchtung ausgeschaltet	Batterieschonung
„bl“ Ch	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab	Batterieschonung

Mit SET M Taste Ihre ausgewählte Einstellung bestätigen.

6.11 Tierwägefunktion

Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbildung). Mit dieser ist es möglich, Haustiere oder Kleintiere exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen.

Bemerkung: Bei zu lebhafter Bewegung kann keine exakte Wägung erfolgen.

Im Menü kann die Tierwägefunktion aus- bzw. eingeschaltet werden. Dazu ist wie folgt vorzugehen:

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

PRINT Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint.

MODE Taste 8 mal betätigen, im Display erscheint „ANL“.

Mit der Taste bestätigen.

Mit der MODE Taste kann nun eine der folgenden Einstellungen ausgewählt werden:

Anzeige	Funktion
„ANL“ off	Tierwägefunktion ist ausgeschaltet
„ANL“ 3	Wägewertermittlung über 3 s bis zur Wertanzeige
„ANL“ 5	Wägewertermittlung über 5 s bis zur Wertanzeige
„ANL“ 10	Wägewertermittlung über 10 s bis zur Wertanzeige
„ANL“ 15	Wägewertermittlung über 15 s bis zur Wertanzeige

Mit SET M Taste die ausgewählte Einstellung bestätigen.

Bedienung:

Waage mit ON -Taste einschalten und „0“-Anzeige abwarten.

Das Wägegut (Tier) auf die Wägeplatte stellen und die SET M Taste betätigen. Im Display wird die vorgewählte Zeit in Sekunden angezeigt und wird heruntergezählt.

Während dieser Zeit nimmt die Waage mehrere Messwerte auf. Bei Erreichen der „0“ ertönt ein akustisches Signal und der Wägewert wird angezeigt.

Durch wiederholtes Drücken der SET M Taste kehrt die Waage in den normalen Wäge-modus zurück.

Nochmaliges Drücken der SET M Taste aktiviert diese Funktion erneut.

7 Einstellungen

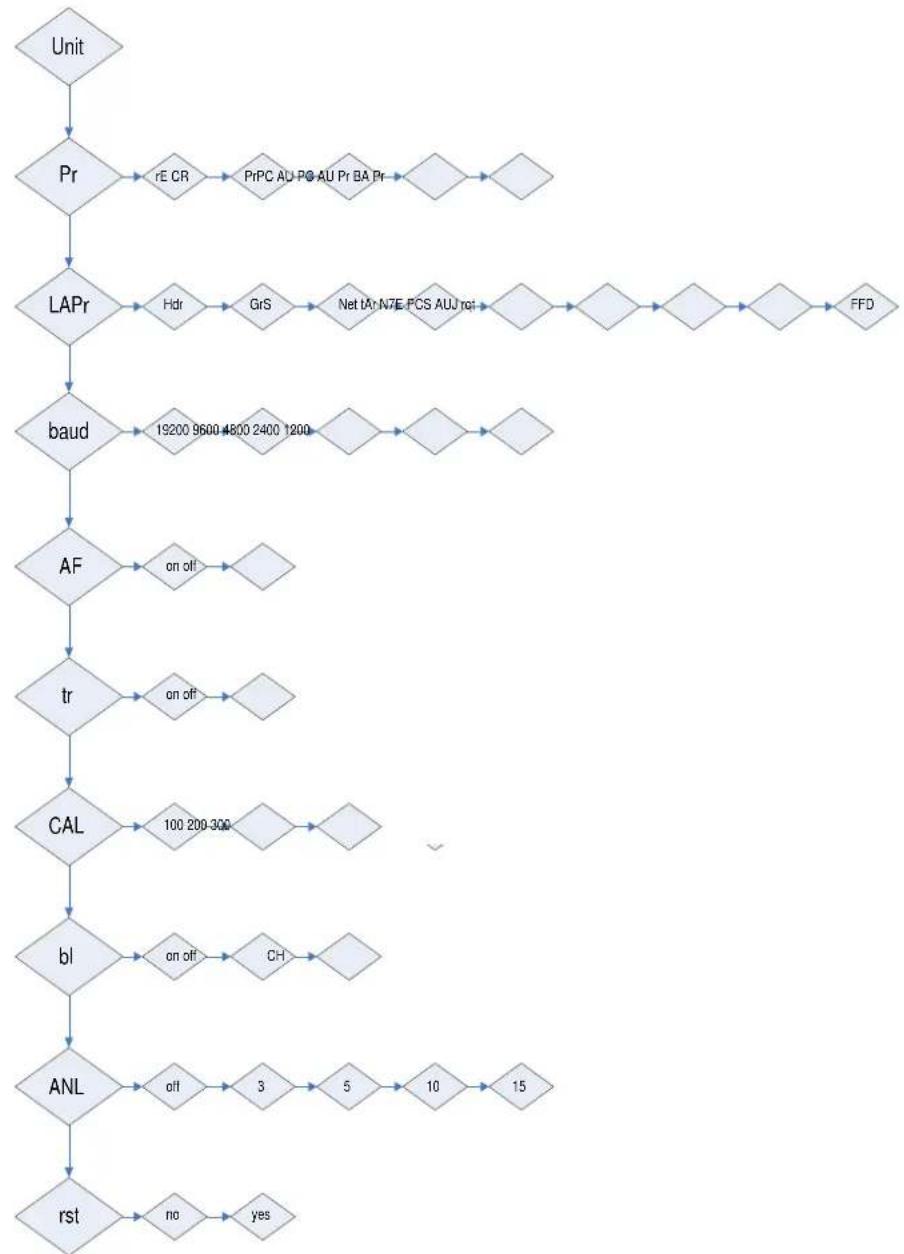

7.1 Menüstruktur aufrufen

Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Zum Einstieg in die Menüstruktur die PRINT Taste ca. 3 Sek. gedrückt halten bis „UNIT“ erscheint.

Durch Betätigen der MODE Taste werden die verschiedenen Menüpunkte aufgerufen.

Mit der SET M Taste wird ein Menüpunkt ausgewählt. Innerhalb dieses Menüpunktes erfolgt die Auswahl mit der MODE-Taste. Bei wiederholtem Betätigen der SET M Taste wird die Einstellung gespeichert.

PRINT-Taste 3 Sekunden betätigen

Kapitel 7.5.1

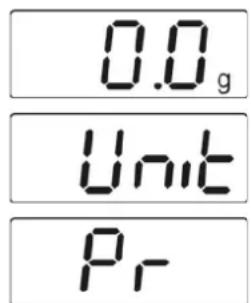

Datenübertragungsmodus

Kapitel 7.6

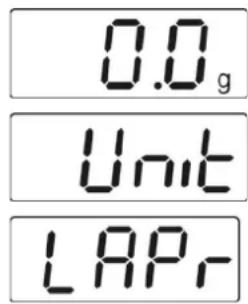

Auswahl Druckausgabe

Kapitel 7.5.2

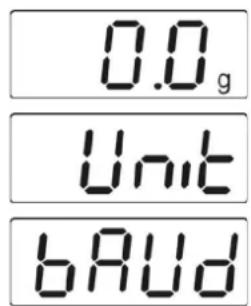

Baudrate

Kapitel 5.4

Batteriebetrieb

Kapitel 7.3

Zero-Tracking

Kapitel 7.4

Auswahl Justiergewicht

Kapitel 6.10

Hinterleuchtung

Kapitel 6.11

Tierwägefunktion

Kapitel 7.7

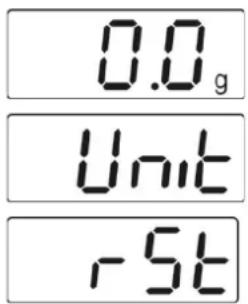

Rücksetzen auf

Werkseinstellung

7.2 Menüstruktur verlassen

Überall im Menü ist es möglich, die Menüstruktur zu verlassen, und dabei die durchgeführten Änderungen zu speichern bzw. zu verwerfen.

Nachdem die TARE Taste gedrückt wurde, erscheint „Exit“ im Display.

A: Mit der SET M (Ja) - Taste bestätigen. Danach erscheint „store“ in der Anzeige.

Wenn gespeichert werden soll, ist die Taste SET M wiederholt zu drücken.

Wenn ohne zu speichern das Menü verlassen werden soll,

ist die Taste (Nein) zu drücken.

B : Die Taste PRINT (nicht verlassen) ist zu drücken, um zum nächsten Menüpunkt zu gelangen. Nachdem alle individuellen Einstellungen vorgenommen wurden, kann abgespeichert werden.

7.3 Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankungen automatisch tariert.

Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese Funktion auszuschalten.

Bei ausgeschaltetem Zero - Tracking wird die Waagenanzeige jedoch unruhiger.

Zero-Tracking aktivieren/deaktivieren	Waagenanzeige
1. Print Taste so lange gedrückt halten, bis „Unit“ angezeigt wird.	Unit
2. MODE Taste mehrmals drücken, bis „tr“ angezeigt wird.	tr
3. Durch Drücken der SET M Taste kann die Funktion aktiviert werden.	tr on
4. Durch nochmaliges Drücken der MODE Taste wird die Funktion deaktiviert.	tr off
5. Mit der SET M Taste wird die geänderte Einstellung übernommen.
6. Die Waage springt in den Wägemodus zurück.	0,0 g

7.4 Auswahl des Justiergewichtes

Bei der Modellreihe KERN DE kann das Justiergewicht aus drei vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unten, Werks-einstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen.

DE6K0.5A	DE6K1D	DE12K1A	DE15K0.2D
2000	2000	4000	5000
4000	4000	8000	10000
6000	6000	12000	15000

DE15K2D	DE24K2A	DE35K0.5D	DE35K5D
50000	10000	10000	10000
100000	15000	20000	20000
15000	20000	30000	30000

DE35K5DL	DE60K1D	DE60K1DL	DE60K5A
10000	20000	20000	20000
20000	40000	40000	40000
30000	60000	60000	60000

DE60K10D	DE60K10DL	DE120K10A	DE150K2D
20000	20000	40000	50000
40000	40000	80000	100000
60000	60000	120000	150000

DE150K2DL	DE150K20D	DE150K20DL	DE150K20DXL
50000	50000	50000	50000
100000	100000	100000	100000
150000	150000	150000	150000

DE300K5DL	DE300K50D	DE300K50DL
100000	100000	100000
200000	200000	200000
300000	300000	300000

7.5 Schnittstelle RS232C

Datenausgabe über Schnittstelle RS 232 C

Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

7.5.1 Datenübertragungsmodus

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen

rE CR	Datenausgabe über Fernsteuerbefehle
Pr PC	Datenausgabe durch Drücken der PRINT-Taste
AU PC	Kontinuierliche Datenausgabe
bA Pr	Ausgabe auf Barcode-Drucker
AU Pr	Autom. Datenausgabe stabiler Wägewerte

⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

7.5.2 Baudrate

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen
⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

7.6 Auswahl Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr).

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschten Ausgabeparameter auswählen

Hdr	Ausgabe der Kopfzeilen
GrS	Ausgabe des Gesamtgewichts
Net	Ausgabe der Nettogewichts
tAr	Ausgabe der Taragewichts
N7E	Ausgabe des gespeicherten Gewichts
PCS	Ausgabe der Stückzahl
AUJ	Ausgabe der Stückgewichts
Rqt	Ausgabe der Referenzstückzahl
FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

⇒ Auswahl mit SET-Taste bestätigen, der aktuelle Status (on / off) wird angezeigt.
⇒ Mit MODE- und PRINT-Taste wird der Status geändert „on ⇌ off“.
→ Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

i

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.

7.7 Zurücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werks-einstellungen zurückgesetzt.

⇒ Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
⇒ MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird.
⇒ Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
→ Mit MODE-Taste gewünschte Einstellungen auswählen

rSt	yes	Waage wird auf Werkseinstellung zurückgesetzt
rSt	no	Waage bleibt in individueller Einstellung

⇒ Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in den Wägemodus.

8 Datenausgang RS 232 C

8.1 Technische Daten

■ 8-bit ASCII Code
■ 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
■ Baudrate wählbar auf 1200, 2400, 4800, 9600 und 19200 Baud
■ Miniatur-Stecker notwendig (9 pol D-Sub)
- Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN- Schnittstellenkabel (max. 2m) sichergestellt

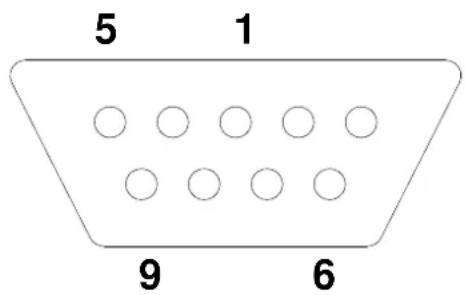

8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht)

5 1 9 6

Pin 2: Transmit data

Pin 3: Receive data

8.3 Beschreibung des Datentransfers

8.3.1 Pr PC

PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen.

a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

b. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.2 AU Pr

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.

c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

d. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.3 AU PC

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

f. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

8.3.4 rE Cr

Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten.

Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfolgendes CR LF gesendet werden müssen.

s Funktion: Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle gesendet

w Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet

t Funktion: Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U_1	U_2	U_3	CR	LF

i. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

Symbole

M Leerzeichen oder M
S	Leerzeichen oder negatives Vorzeichen (-)
N_1 ... N_10	10 numerische ASCII-Codes für Gewichtswerte einschließlich Dezi-malstelle oder Leerzeichen
U_1 ... U_3	3 ASCII-Codes für Wägeinheit Stk. / % / oder Leerzeichen
B Leerzeichen
E, o, r	ASCII-Code oder “E, o, r”
CR Carriage Return
LF	(Line Feed)

8.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr“ zu stellen ( Kapitel 8.5.1).

Als Barcode-Drucker ist ein Zebra-Drucker Modell LP2824 vorgesehen.

Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann.

Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden.

Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthaltenen Schnittstellenkabel zu verbinden.

Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der Taste ein Etikett ausgedruckt.

9 Wartung, Instandhaltung, Entsorgung

9.1 Reinigen

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.

Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.), sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach.

Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

9.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.

10 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.
- Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.
- Die Batterien / Akkus sind falsch eingelegt oder leer.
- Es sind keine Batterien / Akkus eingelegt

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen
  • Vibrationen des Tisches/Bodens
• Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsort wählen / falls möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
- Es herrschen starke Temperaturschwankungen.
• Die Waage steht nicht eben.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wählen / falls möglich, störendes Gerät ausschalten)

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Fachhändler benachrichtigen.

i Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch-gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

→ Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

11 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

KERN DE

Version 5.8 2017-11

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.2 AU Pr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.3 AU PC

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

8.3.4 rE Cr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	B	B	B	CR	LF

Symbols

M Blank or M
S Blank or minus sign (-)
N_1 ... N_10	10 numeric ASCII codes for weight values including decimal places or blanks
U_1 ... U_3	3 ASCII codes for weighing unit pcs. / % / or blank
B Blank
E, o, r ASCII code or “E, o, r”
CR Carriage Return
LF Line Feed

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.2 AU Pr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.3 AU PC

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF
