DE 150K2D - Briefwaage Kern - Kostenlose Bedienungsanleitung

Marke	Kern
Modell	DE 150K2D
Kategorie	Briefwaage
Ablesbarkeit (d)	2 g / 5 g (Doppelbereich)
Wägebereich (Max)	60 kg / 150 kg
Mindeststückgewicht	4 g
Reproduzierbarkeit	2 g / 5 g
Linearität	± 8 g / 20 g
Vorwärmzeit	2 Stunden
Wägeeinheiten	g, kg, lb, oz, ozt, tlh, tlt, gn, dwt, mom, tol, ct, freier Faktor
Referenzmengen (Stückzählen)	5, 10, 20, 25, 50 Stück
Empfohlenes Justiergewicht	150 kg (Klasse F2, nicht im Lieferumfang)
Stabilisierungszeit (typisch)	2,5 Sekunden
Stromversorgung	DC 15V / 600 mA (externes Netzteil)
Batterie/Akku-Betrieb	Optional (9V-Block, einstellbare Auto-Abschaltung)
Betriebstemperatur	+5 °C bis +35 °C
Max. Luftfeuchtigkeit	80 % (ohne Kondensation)
Abmessungen Terminal (L×B×H)	226 × 111 × 58 mm
Abmessungen Plattform (L×B×H)	318 × 308 × 85 mm
Nettogewicht	7,5 kg
Schnittstelle	RS232C (seriell, 9-polig)
Sonderfunktionen	Tara, Vartara, +/- Wägung, Stückzählen, Gesamtnetto-Wägung, Prozentwägung, Tierwägung, einstellbare Hintergrundbeleuchtung
Mitgeliefertes Zubehör	Terminal, Plattform, Netzteil, Schutzhaube, Bedienungsanleitung
Pflege und Reinigung	Reinigung mit feuchtem Tuch und milder Seife, Eindringen von Flüssigkeiten vermeiden, Staubsauger für Staub
Garantie	Vorbehaltlich Einhaltung der Vorschriften (siehe Anleitung)

Häufig gestellte Fragen - DE 150K2D Kern

Was ist die maximale Kapazität der Waage Kern DE 150K2D?

Die Waage hat eine maximale Kapazität von 150 kg (Doppelbereich: 60 kg / 150 kg).

Was ist die Ablesbarkeit der Waage?

Die Ablesbarkeit (Teilung) beträgt 2 g bis 60 kg und 5 g von 60 bis 150 kg.

Wie justiert man die Waage?

Die Justierung erfolgt mit einem Justiergewicht (empfohlen 150 kg Klasse F2). Im Wägemodus halten Sie die MODE-Taste gedrückt, bis 'CAL' erscheint, legen Sie das Gewicht auf und drücken Sie SET. Das Justiergewicht ist nicht im Lieferumfang enthalten.

Kann die Waage mit Batterien betrieben werden?

Ja, optional mit einer 9V-Blockbatterie (nicht im Lieferumfang). Die Waage verfügt über eine einstellbare Auto-Abschaltfunktion zum Batteriesparen.

Wie verwendet man die Stückzählfunktion?

Drücken Sie kurz MODE, um die Referenzmenge (5, 10, 20, 25 oder 50) auszuwählen. Legen Sie die entsprechende Anzahl Teile auf, bestätigen Sie mit SET, dann zählt die Waage automatisch die hinzugefügten Teile.

Wie verbindet man die Waage mit einem PC oder Drucker?

Verwenden Sie die RS232C-Schnittstelle (9-polig). Stellen Sie im Menü den Übertragungsmodus (Pr PC, AU PC usw.) und die Baudrate (1200 bis 19200) ein. Ein geeignetes KERN-Kabel (max. 2 m) ist erforderlich.

Wie reinigt man die Waage?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein feuchtes Tuch mit milder Seife. Vermeiden Sie das Eindringen von Flüssigkeiten. Verwenden Sie für Staub einen Pinsel oder einen sanften Staubsauger.

Warum blinkt die Anzeige oder stabilisiert sich nicht?

Dies kann durch Luftzug, Vibrationen, Kontakt der Plattform mit einem Hindernis oder elektromagnetische Störungen verursacht werden. Überprüfen Sie den Standort und beseitigen Sie Störquellen.

Wie setzt man die Werkseinstellungen zurück?

Gehen Sie im Menü zum Parameter 'rSt' und wählen Sie mit SET 'yes'. Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Kann ich einen Tara-Behälter zum Zählen verwenden?

Ja, stellen Sie den leeren Behälter auf die Waage, drücken Sie TARE zum Tarieren, und starten Sie dann das Zählen. Das Behältergewicht wird automatisch abgezogen.

BEDIENUNGSANLEITUNG DE 150K2D Kern

Betriebsanleitung Plattformwaage Operating instruction Platform scale Mode d'emploi Balance plate-forme

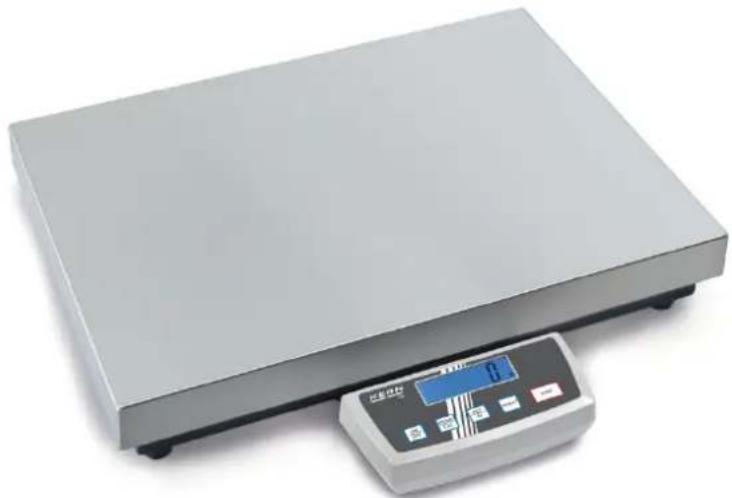

KERN DE

Version 5.8

2017-11

D

us16u

s

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

KERN DE Version 5.8 2017-11 Betriebsanleitung Plattformwaage

Inhaltsverzeichnis

1 Technische Daten 4
2 Grundlegende Hinweise (Allgemeines) 11
2.1 Bestimmungsgemäß Verwendung 11
2.2 Sachwidrige Verwendung 11
2.3 Gewährleistung 11
2.4 Prüfmittelüberwachung 12
3 Grundlegende Sicherheitshinweise 12
3.1 Hinweise in der Betriebsanleitung beachten 12
3.2 Ausbildung des Personals 12
4 Transport und Lagerung 12
4.1 Kontrolle bei Übernahme 12
4.2 Verpackung/Rücktransport 12
5 Auspacken, Aufstellung und Inbetriebnahme 13
5.1 Aufstellort, Einsatz 13
5.2 Auspacken 13
5.2.1 Aufstellen 13
5.2.2 Lieferumfang 13
5.2.3 Grundaufbau 14
5.3 Netzanschluss 14
5.4 Batteriebetrieb/Akkubetrieb (optional) 14
5.5 Anschluss von Peripheriegeräten 15
5.6 Erstinbetriebnahme 15
5.7 Justierung 15
5.8 Justieren 15
6 Betrieb 17

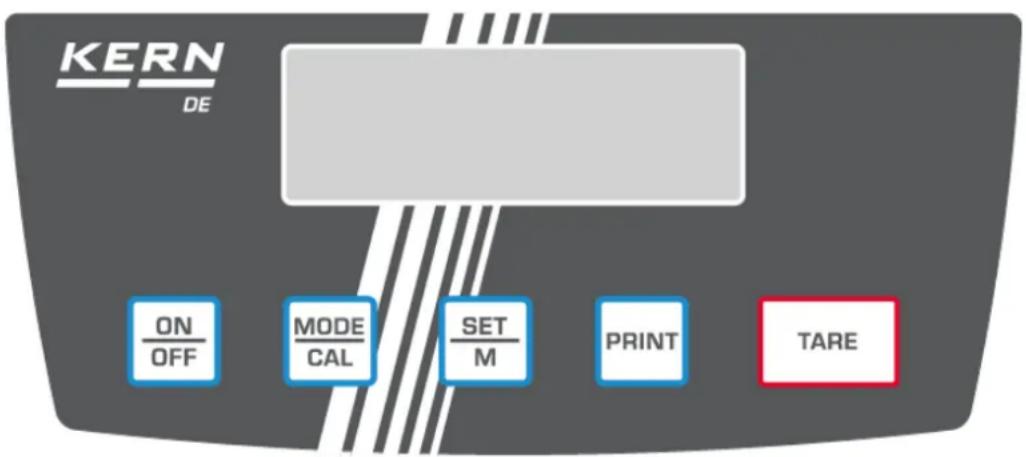

6.1 Anzeigenübersicht 17
6.2 Wagen 17
6.3 Tarieren 18
6.4 PRE-Tare-Funktion 18
6.5 Plus/Minus-Wägungen 18
6.6 Stuckzahlung 19
6.7 Netto-Total-Wagungen 19
6.8 Prozent-Wagungen 20
6.9 Wägeeinheiten (Unit) 21
6.10 Hinterleuchtung der Anzeige 23
6.11 Tierwagefunktion 24

7 Einstellungen 25

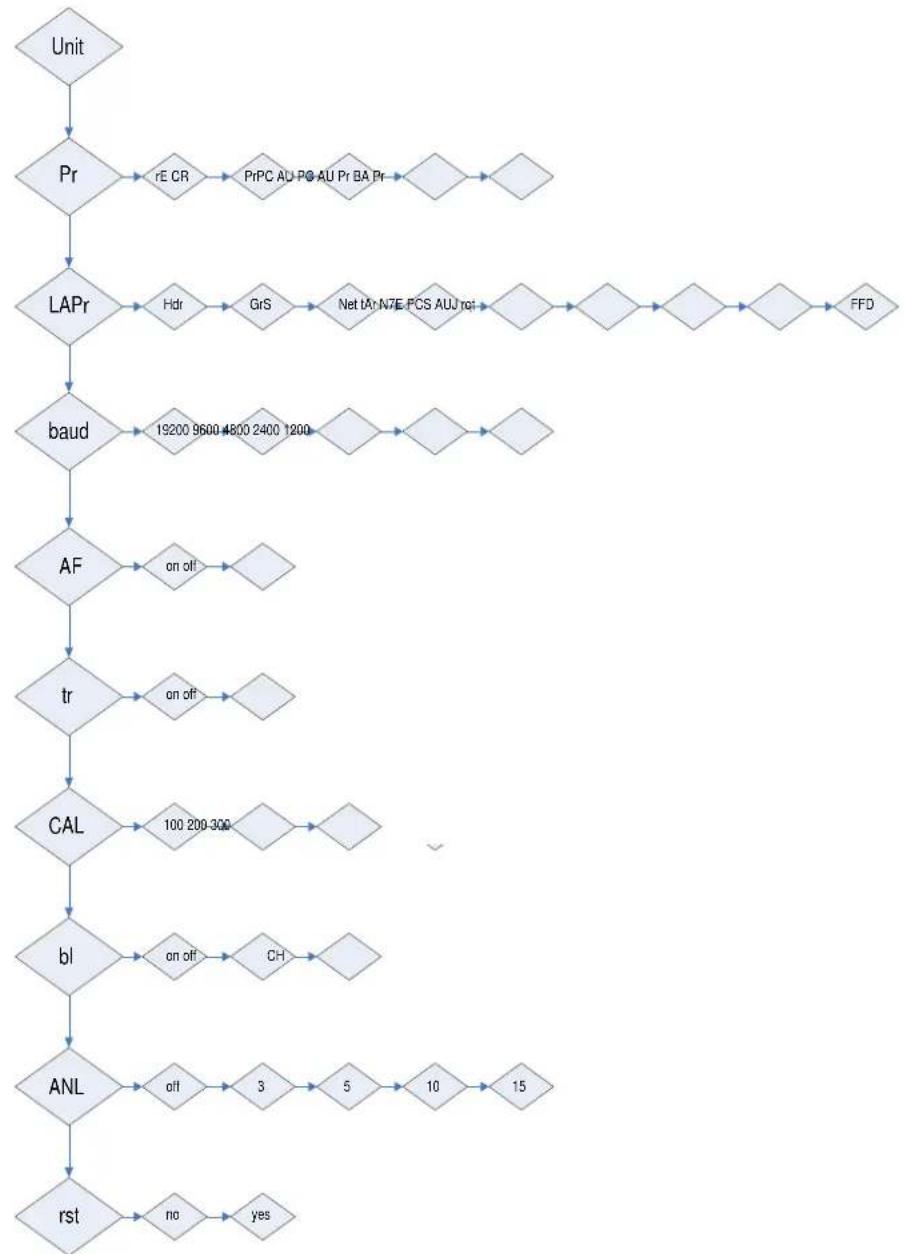

7.1 Menüstruktur aufrufen 25
7.2 Menüstruktur verlassen 26
7.3 Dosierung und Zero-tracking 26
7.4 Auswahldes Justiergewichtes 27
7.5 Schnittstelle RS232C 28
7.5.1 Datenübertragungsmodus 28
7.5.2 Baudrate 29
7.6 Auswahl Druckausgabe 30
7.7 Zurücksetzen auf Werkseinstellung 31
8 Datenausgang RS 232 C 32
8.1 Technische Daten 32
8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht) 32
8.3 Beschreibung des Datentransfers 32
8.3.1 Pr PC 32
8.3.2 AU Pr 33
8.3.3 AU PC 33
8.3.4 rE Cr 34
8.4 Ausgabe auf Barcode-Drucker 35
9 Wartung, Instandhaltung, Entsorgung 36
9.1 Reinigen 36
9.2 Wartung, Instandhaltung 36
9.3 Entsorgung 36
10 Kleine Pannenhilfe 37
11 Konformitätserklarung 39

1 Technische Daten

KERN	DE6K0.5A	DE6K1D	DE12K1A
Ablesbarkeit (d)	0,5 g	1 g / 2 g	1 g
Wägebereich (Max)	6 kg	3 kg / 6 kg	12 kg
Mindeststückgewicht 1 g 2 g	g 2 g
Reproduzierbarkeit	0,5 g	1 g / 2 g	1g
Linearität	± 1,5 g	± 3 g / 6 g	3 g
Anwärzmheit	30 Minuten	10 Minuten	30 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	6 kg	6 kg	12 kg
Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4	(M1)	(M1)	(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 75	318 x 308 x 75	318 x 308 x 75
Gewicht kg (netto)	5	5	5
KERN	DE15K0.2D	DE15K2D	DE24K2A
Ablesbarkeit (d)	0,2 g / 0,5 g	2 g / 5 g	2 g
Wägebereich (Max)	6 kg / 15 kg	6 kg / 15 kg	24 kg
Mindeststückgewicht	400 mg	4 g	4 g
Reproduzierbarkeit	0,2 g / 0,5 g	2 g / 5g	2 g
Linearität	± 0,8 g / 2 g	± 6 g / 15 g	± 6 g
Anwärzmheit	2 Stunden	10 Minuten	30 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	15 kg	15 kg	20 kg
Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4	(F2)	(M1)	(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 85	318 x 308 x 75
Gewicht kg (netto)	7,5	5
KERN	DE35K0.5D	DE35K5D	DE35K5DL
Ablesbarkeit (d)	0,5 g / 1 g	5 g / 10 g
Wägebereich (Max)	15 kg / 35 kg	15 kg / 35 kg
Mindeststückgewicht 1 g 10 g
Reproduzierbarkeit	0,5 g / 1g	5 g / 10 g
Linearität	±2 g / 4 g	±15 g / 30 g
Anwärmzeit	2 Stunden	10 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeinheiten	Details „Wägeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	30 kg	30 kg
Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4	(F2)	(M1)
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+5° C .... +35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 85	318 x 308 x 75	522 x 403 x 90
Gewicht kg (netto)	7,5	4	16
KERN	DE60K1D	DE60K1DL	DE60K5A
Ablesbarkeit (d) 1 g / 2 g 5 g
Wägebereich (Max)	30 kg / 60 kg		60 kg
Mindeststückgewicht	2 g		10 g
Reproduzierbarkeit 1 g / 2 g 5 g
Linearität	± 4 g / 8 g		± 15 g
Anwärmzeit	2 Stunden		30 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	60 kg(F2)		60 kg(M1)
Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75
Gewicht kg (netto)	7,5	16	5
KERN	DE60K10D	DE60K10DL	DE120K10A
Ablesbarkeit (d)	10 g / 20g		10 g
Wägebereich (Max)	30 kg / 60 kg		120 kg
Mindeststückgewicht	20 g		20 g
Reproduzierbarkeit	10 g / 20 g		10 g
Linearität	± 30 g / 60 g		± 30 g
Anwärmzeit	10 Minuten		30 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeinheiten	Details „Wägeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	60 kg (M1)	60 kg (M1)	120 kg (M1)
Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5° C .... + 35° C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H) mm	318 x 308 x 75	522 x 403 x 90	318 x 308 x 75
Gewicht kg (netto)	5	16	5

KERN	DE150K2D	DE150K2DL	DE150K20D	DE150K20DL
Ablesbarkeit (d)	2 g / 5g		20 g / 50 g	20 g / 50 g
Wägebereich (Max)	60 kg / 150 kg
Mindeststückgewicht	4 g		40 g	40 g
Reproduzierbarkeit	2 g / 5 g		20 g / 50 g
Linearität	± 8 g / 20 g		± 60 g / 150 g
Anwärmzeit	2 Stunden		10 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägeeinheiten	Details „Wägeeinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	150 kg(F2)		150 kg(M1)
Details zur „Auswahldes Justiergewichtes“ in Kapitel 7.4
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H)mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75	522 x 403 x 90
Gewicht kg (netto)	7,5	16	5	16
KERN	DE150K20DXL	DE300K5DL	DE300K50D	DE300K50DL
Ablesbarkeit (d)	20 g / 50 g	5 g / 10 g	50 g / 100 g
Wägebereich (Max)	60 kg / 150 kg	150 kg / 300 kg
Mindeststückgewicht	40 g	10 g	100 g	200 g
Reproduzierbarkeit	20 g / 50 g	5 g / 10 g	50 g / 100 g
Linearität	± 60 g / 150 g	± 20 g / 40 g	± 150 g / 300 g
Anwärzmheit	10 Minuten	2 Stunden	10 Minuten
Referenzstückzahlungen bei Stückzahlung	5, 10, 20, 25, 50
Wägebinheiten	Details „Wägebinheiten“ Kapitel 6.9
Empf. Justiergewicht, nicht beigegeben (Klasse)	150 kg (M1)	300 kg (F2)	300 kg (M1)
Details zur „Auswahl des Justiergewichtes“ in Kapitel 7.4
Einschwingzeit (typisch)	2,5 sec.
Stromversorgung	DC 15V/600 mA
Betriebstemperatur	+ 5°C .... + 35°C
Luftfeuchtigkeit	max. 80 % (nicht kondenserend)
Terminal (B x T x H) mm	226 x 111 x 58
Plattform (B x T x H)mm	650 x 500 x 105	522 x 406 x 100	522 x 403 x 90	650 x 500 x 105
Gewicht kg (netto)	28	16	16	28

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäß Verwendung

Die von Ihnen erworbene Waage dient zum bestimm den Wägewertes von Wägegut. Sie ist zur Verwendung als „nicht selbstätige Waage" vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so können durch die in der Waage vorhandene „Stabilitätskompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames hersausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöbe und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage konnte hierdurch beschädigt werden.

Waage niemals in explosionsgefahrdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waagearf nicht konstruktiv verändert werden. Dies kann zu falschen Wageergebnissen,icherheitstechnischen Mangeln sowie der Zerstörung der Waage führn. Die Waagearf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder öffnen des Gerätes
• mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
• natürlichem Verschleiß und Abnutzung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung mussen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfungwichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Interval sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfungwichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkrediertem DKD-Kalibrierlaboratorium konnen bei KERN Schnell und kostengünstig Prüfungwichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerätarf nur von geschulten Mitarbeitern bedient und gepflegt werden

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sieitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sightbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu verwenden.
Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.
Evt. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlüssige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für ihre Waage wahren.

Beachten Sie deshalb am Aufstellort folgenden:

Waage auf eine stabile, gerade Fläche stellen;
- extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen abide der Hezung oder direkte Sonneneinstrahlung vermeiden;
Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
- Erschütterungen während des Wägens vermeiden;
Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
- Setzen Sie das Gerät nicht über länger Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in thisem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
- staticische Aufladung von Wägegut, und Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

5.2 Auspacken

Die Waage vorsichtig aus der Verpackungnehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

5.2.1 Aufstellen

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

5.2.2 Lieferumfang

Serienmäßiges Zubehör:

• Terminal
• Plattform
• Netzgerät
• Arbeitssschutzhaube
• Betriebsanleitung

5.2.3 Grundaufbau

• Waage auf eine waagrechte feste Unterlage stellen (siehe auch „5.2.1 Aufstellen")
• Evtl. vorhandene Schutzfolie auf Wägeplatte abziehen.

5.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern.

5.4 Batteriebetrieb / Akkubetrieb (optional)

Batteriedeckel an Waagenunterseite abnehmer. 9 V-Blockbatterie anschließen. Batteriedeckel wieder eingesten.

Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menu (Kap. 8.1) aktiviert oder deaktiviert werden kann. Gehen Sie hierzu wie folgt vor:

Waage mit ON Taste einschalten und 0^ -Anzeige abwarten.

Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint.

Taste 4 mal betätigen, im Display erscheint „AF“.

Mit der taste bestätigen.

Mit der MODE Taste kann nun zwischen folgenden zwei Einstellungen ausgewählten werden:

1. „AF on“: Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung automatisch ab.
2. ,AF off: Abschaltfunktion deaktiviert.

Mit SET Taste ihre ausgewählte Einstellung bestätigten.

Sind die Batterien verbraucht, erscheint im Display „LO". drücken und(sofort Batterien wechseln.

Wird die Waage langere Zeit nicht benutzt, Batterien Herausnahmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit konnte die Waage beschädigen.

Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschreiben. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

5.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusammengehen (Drucker, PC) an die Daten Schnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie mit ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstempoatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein.

Die Genauigkeit der Waage ist abhängig von der ortlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

5.7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jeder Waage - gemass dem zugrundeliegenden physikalischen Wageprinzip - am Aufstellort auf die Dort herrschende Erdbeschleunigung abgestimmt werden ( Nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgefuhrt werden. Um genaue Messwerte zu erhalten, empfehl't es sich zudem, die Waage auch im Wagebetrieb periodisch zu justieren.

5.8 Justieren

Die Justierung sollte mit dem empfohlenen Justiergewicht (siehe Kap. 1 „Techn. Daten") durchfuhrt werden. Die Justierung ist aber auch mit Gewichen anderer Nennwerte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit ( siehe Kap.1 ) zur Stabilisierung ist erforderlich.

Waage mit ON OFF Taste einschalten.

Taste drücken und gedrückt halten, nach dem akustischen Signal erscheint im Display für kurze Zeit „CAL". Anschließlich wird im Display blinkend die genaue Großde des ausgewählten (Kap.7.4) Justiergewichtes angezeigt.

Nun das Justiergewicht in die Mitte der Wägeplatte stellen.

Jetzt die Taste betätigten. Kurze Zeit später erscheint „CAL F“, danach erfolgt automatisch der Rücksprung in den normalen Wagemodus. In der Anzeige erscheidt der Wert des Justiergewichtes.

Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E". Justierung wiederholen.

Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen-genaugkeit wird bei qualitätsrelevanten Anwendungen empfohlen.

6 Betrieb

6.1 Anzeigenübersicht

6.2 Wagen

Waage mit ONtaste einschalten.

Waage zeigt für etwa 3 Sekunden „88888“ im Display und gehen dann auf „0“. Nun ist sie betriebsbereit.

Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, TARE - Taste drücken.

Erst jetzt (!) Wäegut auf die Wägeplatte legen. Darauf achtien, daß das Wäegut nicht am Waagengehäuse oder an der Unterlage streift. Nun wird das Gewicht angezeigt, wobei nach erfolgter Stillstandskontrolle rechts im Display die Wägeinheit (z. B. g oder kg) erscheint. Ist das Wäegut schwerer als der Wägebereich, erscheint im Display „Error" (= Überlast) sowie ein Pfeifton.

6.3 Tarieren

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Taragefäß auf die Wägeplatte stellen und taste drücken. Waagenanzeige gehen auf „0". Das Gewicht des Gefäbes ist nun intern gespeichert.

Drückt man nach Anschluß des Wägevorgangs wieder die TARE Taste, erscheint erneut „0" im Display.

Der Tariervorgang kann beliebige Male wiederholt werden, beispelssweise beim Einwieden von mehreren Komponenten zu einer Mischung (Zuwiegen).

Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist.

Nach Abnehmer des Taragefãßes erscheint das Gesamtgewicht als Minus-Anzeige.

6.4 PRE-Tare-Funktion

Mit dieser Funktion kann das Gewicht eines Taragefães gespeichert werden. Diese Wert bleibt auch gespeichert, wenn die Waage zwischenheitlich aus- und wieder eingeschaltet wurde.

Dazu die Waage mit ON OFF Taste einschalten und „0“-Anzeige abwarten.

Taragefaß auf die Wägeplatte stellen und Taste 6 mal drücken, bis „PtArE" auf dem Display blinkt. Mit dem Betätigten der Sfaste wird nun das aktuelle Gewicht auf der Waagschale als PRE-Tare-Gewicht gespeichert.

Zum Ausschalten dieser Funktion ist bei entlasteter Wägeplatte die MODE Taste 6 mal zu drücken, bis PtArE auf dem Display blinkt. Nachfolgend ist die SET M Taste zu betätigen. Das gespeicherte PRE-Tare-Gewicht ist gelöscht.

6.5 Plus/Minus-Wägungen

Zum Beispiel zur Stuckgewichtskontrolle, Fertigungskontrolle usw.

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Sollgewicht auf die Wägeplatte und mit TARE Taste auf „0“ tarieren. Sollgewicht abnehmen.

Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt.

Nach dem gleichen Verfahren konnen auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden.

Zurück in den Wägemodus durch Drücken der TARE Taste.

6.6 Stückzahlung

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Taste kurz drucken.

Referenzstückzahl 5 erscheint.

Durch Mehrfachbetätigung der MODE Taste können weitere Referenzstückzahlen 10, 20, 25 und 50 aufgerufen werden.

So vielse Zahlteile auf die Wageplatte, wie die eingestellte Referenzstückzahl verlangt.

Mit Taste quittieren.

Die Waage befindet sich nunmehr im Stückzahl-Modus und zahlt alle Teile, die sich auf der Wageplatte befinden.

Durch Druck auf Taste kehrt die Waage in den Wagemodus darüber und zeigt das Gewicht der gezahlten Teile an.

Wichtig: Je größter die Referenzstückzahl,esto genauer die Stuckzahlung.

Kleinstes Zählgewicht siehe Tabelle „Technische Daten“, wird these underschritten, erscheint im Display „Er 1". Mit MODE Taste darüber in den Wagemodus.

Taragefäße können auch bei der Stuckzahlung verwendet werden. Vor Beginn der Stuckzahlung Taragefäß mit TARE Taste austarieren.

6.7 Netto-Total-Wägungen

Nutzlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehälter einwigt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten besteht (Netto-Total, d. h. ohne das Gewicht des Tarabehäthers).

Beispiel:

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Tarabehalter auf Wägeplatte stellen, Tarieren mit TARE Taste auf „0".

KOMPONENTE 1 einwiegen, tarieren mit SET Taste (Memory) auf _0^ . Memory-Aktivierung wird durch ein Dreieck am linken Rand des Displays angezeigt.

Komponente 2 einwieden, bei Druck auf SET Taste erscheidt das Netto-Total, d.h.

Summengewicht von Komponenten 1 und 2. Tarieren mit Taste auf „0". Einwiegen

Komponente einwieden, bei Druck auf Taste erscheidt das Netto-Total, d. h. Summengewicht von Komponenten 1 und 2 und 3.

Rezeptur gegebenenfalls zum gewünschten Endwert auffluen.

Zurück in den Wagemodus durch Drucken der Taste.

6.8 Prozent-Wägungen

Anzeigesymbol: %

Das Prozentwagen erhögt die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht.

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Taste mehrmals kurz betätigten. Sie durchlaufen die Referenzstückzahlen der Zahlfunktion, anschließend erscheint „100%“ im Display.

Legen Sie den Referenzkorper auf die Waagschale.

Drücken Sie die SET Taste, das Gewicht des Körpers wird als Referenz (100%) übernommen.

Nun können Sie Prüflinge auf die Wägeplatte legen, der Prozentwert zum Referenzkorper wird im Display angezeigt.

Zurück in den Wagemodus durch Drucken der Taste.

6.9 Wageeinheiten (Unit)

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint.

SETM kurz betätigten, die eingestellte Einheit erscheint im Display.

Mit der MODE Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden.

Durch Drücken der SET Taste wird die eingestellte Wägeinheit übernommen.

	Display anzeige	Umrechnungsfaktor 1 g =
Gramm	g	1.
Kilogramm	kg	0.001
Pound	lb	0.0022046226
Unze	oz	0.035273962
Troy Unze	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	tlt	0.0266666
Grain	gn	15.43235835
Pennyweight	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat	ct	5
Frei währbarer Faktor*)	FFA	xx.xx

）

Um einen eigenen Umrechnungsfaktor einzugegeben, ist wie oben beschrieben, die

Taste so oft zu drucken bis „FFA“ im Display erscheint. Durch Drucken der SETM

Taste gelangt man in die Auswahl. Die letzte Stelle beginnt zu blinken. Mit der MODE

Taste wird der angezeigte Wert um 1 erhöht, mit der Taste um 1 verringert. Mit

TARE Taste wird jeweils um eine Stelle nach links gesprungen. Wenn alle Änderungen vorgenommen wurden, wird mit der SET M Taste dieser Wert abgespeichert und durch nochmaliges Drucken der SET M Taste wird der Frei währbarer Faktor" als aktuelle Wägeinheit übernommen.

Die verschiedene Waagenmodelle haben unterschiedliche Fremdwägeinheiten integriert.

Die Details können dieser Tabelle entnommen werden:

6.10 Hinterleuchtung der Anzeige

Im Menu können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschalten. Gehen Sie hierzu wie folgt vor:

Waage mit ON OFF Taste einschalten und ,0“-Anzeige abwarten.

Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint.
Taste 7 mal betätigen, im Display erscheint „bl".

Mit der Taste bestätigten.

Mit der MODE Taste kann nun zwischen folgenden drei Einstellungen ausgewählten werden:

Anzeige	Einstellung	Funktion
„bl“ on	Hinterleuchtung eingeschaltet	Kontrastreiche Anzeige, die auch im Dunkeln ab-gelesen werden kann.
„bl“ off	Hinterleuchtung ausgeschaltet	Batterieschonung
„bl“ Ch	Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab	Batterieschonung

Mit Taste ihre ausgewählte Einstellung bestätigten.

6.11 Tierwagefunktion

Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbildung). Mit dieser ist es möglich, Haustiere oder Kleintiere exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen.

Bemerkung: Bei zu lebhafter Bewegung kann keine exakte Wägung erfolgen.

Im Menu kann die Tierwägefunktion aus- bzw. eingeschaltet werden. Dazu ist wie folgt vorzugehen:

Waage mit ON OFF Taste einschalten und ,0“-Anzeige abwarten.

Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint.

Taste 8 mal betätigen, im Display erscheint „ANL“.

Mit der Taste bestätigten.

Mit der MODE Taste kann nun eine der folgenden Einstellungen ausgewählt werden:

Anzeige	Funktion
„ANL“ off	Tierwägefunktion ist ausgescheltet
„ANL“ 3	Wägewertermittlung über 3 s bis zur Wertanzeige
„ANL“ 5	Wägewertermittlung über 5 s bis zur Wertanzeige
„ANL“ 10	Wägewertermittlung über 10 s bis zur Wertanzeige
„ANL“ 15	Wägewertermittlung über 15 s bis zur Wertanzeige

Mit Taste die ausgewählte Einstellung bestätigten.

Bedienung:

Waage mit ON -Taste einschalten und „0“-Anzeige abwarten.

Das Wägegut (Tier) auf die Wägeplatte stellen und die SET Taste betätigten. Im Display wird die vorgewählte Zeit in Sekunden angezeigt und wird herunter gezählt.

Während dieser Zeit nimmt die Waage mehrere Messwerte auf. Bei Erreichen der „0" ertont ein akustisches Signal und der Wägewert wird angezeigt.

Durch wiederholtes Drucken der SET Taste kehrt die Waage in den normalen Wagemodus zurück.

Nochmaliges Drucken der SET Taste aktiviert diese Funktion erneut.

7 Einstellungen

7.1 Menüstruktur aufrufen

Waage mit ON OFF Taste einschalten und 0^ -Anzeige abwarten.

Zum Einstieg in die Menüstruktur die Taste ca. 3 Sek. gedrück halten bis „UNIT" erscheint.

Durch Betätigungen der Taste werden die verschiedene Menüpunkte aufgerufen.

Mit der SET Taste wird ein Menüpunkt ausgewählt. Innerhalb these Menüpunktes erfolgt die Auswahl mit der MODE-Taste. Bei wiederholtem Betätigten der SET Taste wird die Einstellung gespeichert.

PRINT-Taste 3 Sekunden betätigten

Kapitel 7.5.1 Datenübertragungsmodus

Kapitel 7.6 Auswahl Druckausgabe

Kapitel 7.5.2 Baudrate

Kapitel 5.4 Batteriebetrieb

Kapitel 7.3 Zero-Tracking

Kapitel 7.4 Auswahl Justiergewicht

Kapitel 6.10 Hinterleuchtung

Kapitel 6.11 Tierwagefunktion

Kapitel 7.7 Rücksetzen auf Werkseinstellung

7.2 Menüstruktur verlassen

Überall im Menu ist es möglich, die Menüstruktur zu verlassen, und damit die durchgeführten Änderungen zu speichern bzw. zu verwerfen.

Nachdem die TARE Taste gedrückt wurde, erscheint „Exit" im Display.

A: Mit der SET (Ja) - Taste bestätigen. Danach erscheint „store" in der Anzeige. Wenn gespeichert werden soll, ist die Taste SET M wiederholt zu drucken. Wenn ohne zu speichern das Menu verlassen werden soll, ist die Taste PRINT Nein) zu drucken.

B: Die Taste ( nicht verlassen ) ist zu drücken, um zum nachsten Menüpunkt zu gelangen. Nachdem alle individuellen Einstellungen vorgenommen wurden, kann abgespeichert werden.

7.3 Dosierung und Zero-tracking

Mit der Auto-Zero-Funktion werden keine Gewichtsschwankungen automatisch tariert.

Werden keine Mengen vom Wägegut entnommen oder zugeführrt, so konnen durch die in der Waage vorhandene „Stabilitätskompensation" falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausflieben von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)

Bei Dosierungen mit kleinen Gewichtsschwankungen empfeihlt es sich daher, diese Funktion auszuschalten.

Bei ausgeschaltetem Zero - Tracking wird die Waagenanzeige jedoch unruhiger.

Zero-Tracking aktivieren/deaktivieren	Waagenanzeige
1. PRINT Taste so lange gedrückt halten, bis „Unit" angezeigt wird.	Unit
2. MODE Taste mehrmals drücken, bis „tr" angezeigt wird.	tr
3. Durch Drücken der SET M Taste kann die Funktion aktiviert werden.	tr on
4. Durch nochmaliges Drücken der MODE Taste wird die Funktion deaktiviert.	tr off
5. Mit der SET M Taste wird die geänderte Einstellung übernommen.
6. Die Waage springt in den Wägemodus darüber.	0,0 g

7.4 Auswahl des Justiergewichtes

Bei der Modellreihe KERN DE kann das Justiergewicht aus drei vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unter, Werkseinstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahr eines möglichst hohen Nennwertes zu empfehlen.

DE6K0.5A	DE6K1D	DE12K1A	DE15K0.2D
2000	2000	4000	5000
4000	4000	8000	10000
6000	6000	12000	15000

DE15K2D	DE24K2A	DE35K0.5D	DE35K5D
50000	10000	10000	10000
100000	15000	20000	20000
15000	20000	30000	30000

DE35K5DL	DE60K1D	DE60K1DL	DE60K5A
10000	20000	20000	20000
20000	40000	40000	40000
30000	60000	60000	60000

DE60K10D	DE60K10DL	DE120K10A	DE150K2D
20000	20000	40000	50000
40000	40000	80000	100000
60000	60000	120000	150000

DE150K2DL	DE150K20D	DE150K20DL	DE150K20DXL
50000	50000	50000	50000
100000	100000	100000	100000
150000	150000	150000	150000

DE300K5DL	DE300K50D	DE300K50DL
100000	100000	100000
200000	200000	200000
300000	300000	300000

7.5 Schnittstelle RS232C

Datumausgabe über Schnittstelle RS 232 C

Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beiden Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind.

7.5.1 Datenübertragungsmodus

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „Pr“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

rE CR	Datumausgabe über Fernsteuerbefehle
Pr PC	Datumausgabe durch Drücken der PRINT-Taste
AU PC	Kontinuierliche Datumausgabe
bA Pr	Ausgabe auf Barcode-Drucker
AU Pr	Autom. Datumausgabe stabiler Wägewerte

Auschwitz mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zurück.

7.5.2 Baudrate

Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „bAUd" angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

Auswahl mit SET-Taste bestätigten. Die Waage kehrt zurück in den Wagemodus.

7.6 Auswahl Druckausgabe

Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr).

Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drucken bis „LAPr“ angezeigt wird.
Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschten Ausgabeparameter auswahlen

Hdr	Ausgabe der Kopfzeilen
GrS	Ausgabe des Gesamtgewichts
Net	Ausgabe der Nettogewichts
tAr	Ausgabe der Taragewichts
N7E	Ausgabe des gespeicherten Gewichts
PCS	Ausgabe der Stückzahl
Auj	Ausgabe der Stückgewichts
Rqt	Ausgabe der Referenzstückzahl
FFd	Ausgabe eines Seitenvorschubs bei Start Druckausgabe
FFE	Ausgabe eines Seitenvorschubs bei Ende Druckausgabe

Auswahl mit SET-Taste bestätig, der aktuelle Status (on/off) wird angezeigt.
Mit MODE- und PRINT-Taste wird der Status geändert, on off.
Auswahl mit SET-Taste bestätigten. Die Waage kehrt in den Wägemodus zurück.

Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird.

7.7 Zurücksetzen auf Werkseinstellung

Mit dieser Funktion werden alle Waageneinstellungen auf Werkseinstellungen zurückgesetzt.

Im Wagemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird.
Mit SET-Taste bestätig, die aktuelle Einstellung wird angezeigt.
Mit MODE-Taste gewünschte Einstellungen auswahlen

rSt	yes	Waage wird auf Werkseinstellung zurückgesetzt
rSt	no	Waage bleibt in individueller Einstellung

Auswahl mit SET-Taste bestätigten. Die Waage kehrt darüber in den Wagemodus.

8 Datenausgang RS 232 C

8.1 Technische Daten

• 8-bit ASCII Code
  1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
  Baudrate wahlbar auf 1200, 2400, 4800, 9600 und 19200 Baud
• Miniatur-Stecker notwendig (9 pol D-Sub)
• Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN-Schnittstellenkabel (max. 2m) sichergestellt

8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht)

Pin 2: Transmit data

Pin 3:Receive data

8.3 Beschreibung des Datentransfers

8.3.1 Pr PC

PRINT-Taste drücken, bei stablem Gewicht wird das Format aus LAPR übertragen.

a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

b. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.2 AU Pr

Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen.

c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

d. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.3 AU PC

Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist.

e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

f. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

8.3.4 rE Cr

Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten.

Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfolgenden CR LF gesendet werden * müssen .

s Funktion: Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle gesendet
w Funktion: Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet
t Funktion: Es werden keine Daten gesendet, die Waage führt die Ta-ra-Funktion aus.

h. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

i. Format im Fehlerfall

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

Symbole

M Leerzeichen oder M
S	Leerzeichen oder negatives Vorzeichen (-)
N1 ... N10	10 numerische ASCII-Codes für Gewichtswerte einschließlich Dezi-malstelle oder Leerzeichen
U1 ... U3	3 ASCII-Codes für Wägeinheit Stk. / % / oder Leerzeichen
B Leerzeichen
E, o, r	ASCII-Code oder “E, o, r”
CR Carriage Return
LF	(Line Feed)

8.4 Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „BA Pr" zu stellen (Kapitel 8.5.1).

Als Barcode-Drucker ist ein Zebra-Drucker Modell LP2824 vorgesehen.

Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht geändert werden kann.

Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgeschweit werden.

Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthaltenen Schnittstellenkabel zu verbinden.

Nach dem Einsatz beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils beim Drücken der Taste ein Etikett ausgedrucht.

9 Wartung, Instandhaltung, Entsorgung

9.1 Reinigen

Vor der Reinigung trennen Sie das Gerätitte von der Betriebsspannung.

Benutzen Sieittekeine aggressiven Reinigungsmittel (Lösungsmittel o.a.),sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie daraufuf, dass keine Flüssigkeit in das Gerat eindringt und reiben Sie mit einem trockenen, weichen Tuch nach.

Lose Probenreste/Pulver konnen vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut(sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerätarf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

9.3 Entsorgung

Die Entsorgung von Verpackung und Gerat ist vom Betreiber nach gultigem nationalem oder regionalem Recht des Benutzerortes durchzufahren.

10 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollen die Waage kurz ausgeschelt und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

Die Waage ist nicht eingeschaltet.
- Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).
Die Netzspannung ist ausgefallen.
Die Batterien/Akkus sind falsch einge- legt oder leer.
- Es sind keine Batterien / Akkus eingelegt
- Luftzug/Luftbewegungen
- Vibrationen des Tisches/Bodens
Die Wägeplatte hat Berührung mit Fremdkörpern.
- Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungssort wahlen / falls möglich storendes Gerät ausschalten)

Die Gewichtsanzeige ändert sich fortwährend

Das Wägeergebnis ist öffentlich falsch

Die Waagenanzeige steht nicht auf Null
Die Justierung stimmt nicht mehr.
- Es herrschen starke Temperaturschwankungen.
Die Waage steht nicht eben.
- Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungssort wahlen / falls möglich, störendes Gerät ausschalten)

Beim Aufreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Fachhändler benachrichtigen.

i Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgenden hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in communalen Sammelstellen oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Cd

Hg

Pb

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.

11 Konformitätserklarung

Die aktuelle EG/EU-Konformitätserklung finden Sie online unter:

www.kern-sohn.com/ce

Table of Contents

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.2 AU Pr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.3 AU PC

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

g. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

8.3.4 rE Cr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

j. Format for unstable values for weight/quantity/percentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

Symbols

M Blank or M
S Blank or minus sign (-)
N1 ... N10	10 numeric ASCII codes for weight values including decimal places or blanks
U1 ... U3	3 ASCII codes for weighing unit pcs. / % / or blank
B Blank
E, o, r ASCII code or “E, o, r”
CR Carriage Return
LF Line Feed

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.2 AU Pr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

8.3.3 AU PC

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

8.3.4 rE Cr

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
B	B	B	B	B	B	B	B	B	B	B	E	r	r	o	r	CR	LF

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	B	B	B	CR	LF

Symboles
