BEDIENUNGSANLEITUNG FOB 5001S Kern

FOB-BA-def-2125Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

KERN FOB Version 2.5 2021-11 Betriebsanleitung Edelstahl-Tischwaagen

10.5.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus ...................................... 41

• 11 Fehlermeldungen p. 43
• 12 Wartung, Instandhaltung, Entsorgung p. 44
• 12.1 Reinigen p. 44
• 12.2 Wartung, Instandhaltung p. 44
• 12.3 Entsorgung p. 44

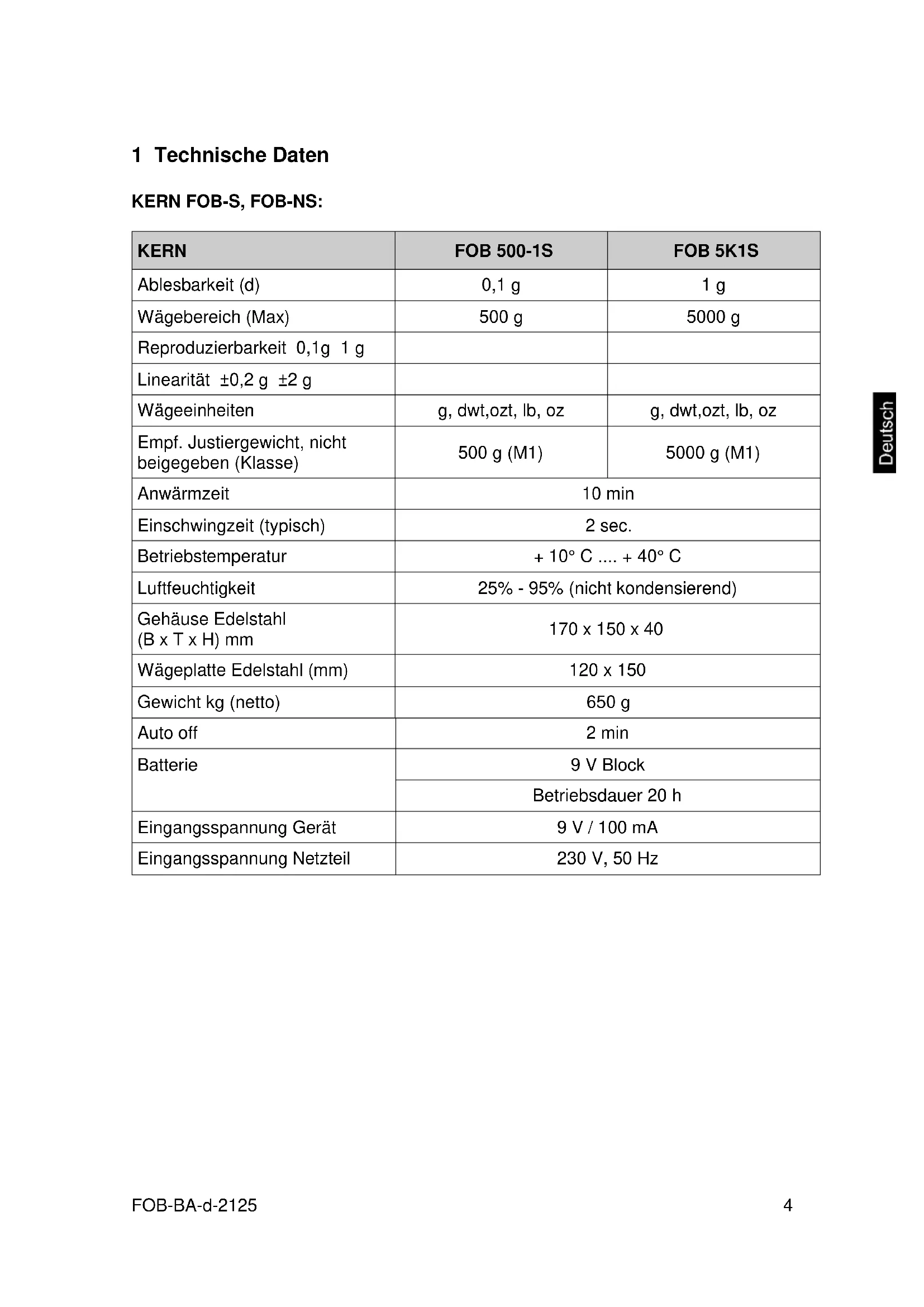

• 13 Kleine Pannenhilfe FOB-BA-d-2125 4 1 Technische Daten KERN FOB-S, FOB-NS: KERN FOB 500-1S FOB 5K1S Ablesbarkeit (d) 0,1 g 1 g Wägebereich (Max) 500 g 5000 g Reproduzierbarkeit 0,1g 1 g Linearität ±0,2 g ±2 g Wägeeinheiten g, dwt,ozt, lb, oz g, dwt,ozt, lb, oz Empf. Justiergewicht, nicht beigegeben (Klasse) 500 g (M1) 5000 g (M1) Anwärmzeit 10 min Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 10° C + 40° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse Edelstahl (B x T x H) mm 170 x 150 x 40 Wägeplatte Edelstahl (mm) 120 x 150 Gewicht kg (netto) 650 g Auto off 2 min Batterie 9 V Block Betriebsdauer 20 h Eingangsspannung Gerät 9 V / 100 mA Eingangsspannung Netzteil 230 V, 50 Hz5 FOB-BA-d-2125 KERN FOB 0.5K-4NS FOB 5K-3NS Ablesbarkeit (d) 0,1 g 1 g Wägebereich (Max) 500 g 5000 g Reproduzierbarkeit 0,1g 1 g Linearität ±0,2 g ±2 g Wägeeinheiten g, dwt, ozt, lb, oz g, dwt, ozt, lb, oz Empf. Justiergewicht, nicht beigegeben (Klasse) 500 g (M1) 5000 g (M1) Anwärmzeit 10 min Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 10° C + 35° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse Edelstahl (B x T x H) mm 170 x 150 x 40 Wägeplatte Edelstahl (mm) 120 x 150 x 10 Gewicht kg (netto) 650 g Auto off wählbar: 2, 3, 4, 5, min; off Batterie 9 V Block Betriebsdauer 24 h Eingangsspannung Gerät 9 V / 100 mA Eingangsspannung Netzteil 230 V, 50 Hz IP-Schutz IP65FOB-BA-d-2125 6 FOB-NL: KERN FOB 3K-4NL FOB 7K-4NL Artikelnummer / Typ TFOB 3K-4NL-A Ablesbarkeit (d) 0,2 g 0,5 g / 1 g Wägebereich (Max) 3 kg 5 kg / 7,5 kg Reproduzierbarkeit 0,5 g / 1 g 0,5 g / 1 g Linearität ±0,6 g ±1,5 g / 3 g Empf. Justiergewicht, nicht beigegeben (Klasse) 3 kg (M1) 5 kg (M1) Anwärmzeit 30 min 30 min Wägeeinheiten g, lb g, lb Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 5° C …. + 35° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse Edelstahl (B x T x H) mm 285 x 255 x 90 Wägeplatte Edelstahl (mm) 252 x 200 x 14 Gewicht kg (netto) 3,8 kg Auto off 2 min Batterie 4 x 1,5 V AA Betriebsdauer Hinterleuchtung an : 48 h Betriebsdauer Hinterleuchtung aus : 66 h Eingangsspannung Gerät 12 V / 500 mA Eingangsspannung Netzteil 230 V, 50 Hz IP-Schutz IP677 FOB-BA-d-2125 KERN FOB 10K-3NL FOB 30K-3NL Ablesbarkeit (d) 1 g / 2 g 2 g / 5 g Wägebereich (Max) 8 kg / 15 kg 16 kg / 30 kg Reproduzierbarkeit 1 g / 2 g 2 g / 5 g Linearität ±3 g / 6 g ±6 g / 15 g Empf. Justiergewicht, nicht beigegeben (Klasse) 10 kg (M1) 30 kg (M1) Anwärmzeit 30 min 30 min Wägeeinheiten g, lb, oz g, lb, oz Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 5° C …. + 35° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse Edelstahl (B x T x H) mm 285 x 255 x 90 Wägeplatte Edelstahl (mm) 252 x 200 x 14 Gewicht kg (netto) 3,8 kg Auto off 2 min Batterie 4 x 1,5 V AA Batterie 4 x 1,5 V AA Betriebsdauer Hinterleuchtung an : 48 h Betriebsdauer Hinterleuchtung aus : 66 h Eingangsspannung Gerät 12 V / 500 mA Eingangsspannung Netzteil 230 V, 50 Hz IP-Schutz IP67FOB-BA-d-2125 8 KERN FOB-LM: KERN FOB 1K-4LM FOB 3K-3LM Artikelnummer / Typ TFOB 1K-4LM-A TFOB 3K-3LM-A Ablesbarkeit (d) 0,5 g 1 g Wägebereich (Max) 1,5 kg 3 kg Eichwert (e) 0,5 g 1 g Eichklasse III III Mindestgewicht (min) 10 g 20 g Reproduzierbarkeit 0,5 g 1 g Linearität ± 1,5 g ± 2 g Empf. Justiergewicht, nicht beigegeben (Klasse) 1 kg (M1) 2 kg (M1) Bereich für die Nullpunktjustage (A/D-Wandler-Wert) 3000 - 120000 3000 - 120000 Bereich für die Justage mit Justiergewicht (A/D-Wandler- Wert) 30000 – 50000 40000 – 65000 Anwärmzeit 10 min 10 min Wägeeinheit g g Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 0° C …. + 40° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse (B x T x H) mm 285 x 255 x 90 Wägeplatte Edelstahl (mm) 252 x 200 x 14 Gewicht kg (netto) 3,8 kg Auto off 2 min Batterie 4 x 1,5 V AA Betriebsdauer Hinterleuchtung an : 48 h Betriebsdauer Hinterleuchtung aus : 66 h Eingangsspannung Gerät 12 V / 500 mA Eingangsspannung Netzteil 230 V, 50 Hz IP-Schutz IP679 FOB-BA-d-2125 KERN FOB 6K-3LM FOB 10K-3LM Artikelnummer / Typ TFOB 6K-3LM -A TFOB 10K-3LM-A Ablesbarkeit (d) 2 g 5 g Wägebereich (Max) 6 kg 15 kg Eichwert (e) 2 g 5 g Eichklasse III III Mindestgewicht (min) 40 g 100 g Reproduzierbarkeit 2 g 5 g Linearität ± 4 g ± 10 g Empf. Justiergewicht, nicht beigegeben (Klasse) 5 kg (M1) 10 kg (M1) Bereich für die Nullpunktjustage (A/D-Wandler-Wert) 3000 - 120000 3000 - 10000 Bereich für die Justage mit Justiergewicht (A/D-Wandler- Wert) 55000 – 80000 55000 – 80000 Anwärmzeit 10 min 10 min Wägeeinheit g kg Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 0° C …. + 40° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse (B x T x H) mm 285 x 255 x 90 Wägeplatte Edelstahl (mm) 252 x 200 x 14 Gewicht kg (netto) 3,8 kg Auto off 2 min Batterie 4 x 1,5 V AA Betriebsdauer Hinterleuchtung an : 48 h Betriebsdauer Hinterleuchtung aus : 66 h Eingangsspannung Gerät 12 V / 500 mA Eingangsspannung Netzteil 230 V, 50 Hz IP-Schutz IP67FOB-BA-d-2125 10 KERN FOB: KERN FOB 1.5K0.5 FOB 3K1 FOB 6K2 Artikelnummer / Typ TFOB 1K-4-A TFOB 3K-3-A TFOB 6K-3-A Ablesbarkeit (d) 0,5 g 1 g 2 g Wägebereich (Max) 1,5 kg 3 kg 6 kg Reproduzierbarkeit 0,5 g 1 g 2 g Linearität 1,5 g 3 g 6 g Empf. Justiergewicht, nicht beigegeben (Klasse) 1,5 kg (M1) 3 kg (M1) 6 kg (M1) Anwärmzeit 10 min Wägeeinheiten g, lb g, lb g, lb Einschwingzeit (typisch) 2 sec. Betriebstemperatur + 5° C …. + 35° C Luftfeuchtigkeit 25% - 95% (nicht kondensierend) Gehäuse (B x T x H) mm 235 x 175 x 62 Wägeplatte Edelstahl (mm) 175 x 165 x 7 Gewicht kg (netto) 1,8 kg Auto off 2 min Akku Standard Eingangsspannung Gerät 12 V / 500 mA Eingangsspannung Netzteil 100V - 240 V, 50 Hz 2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce11 FOB-BA-d-2125 3 Geräteübersicht p. 45

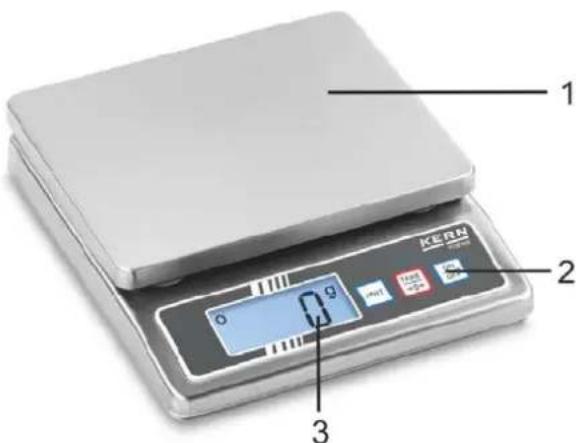

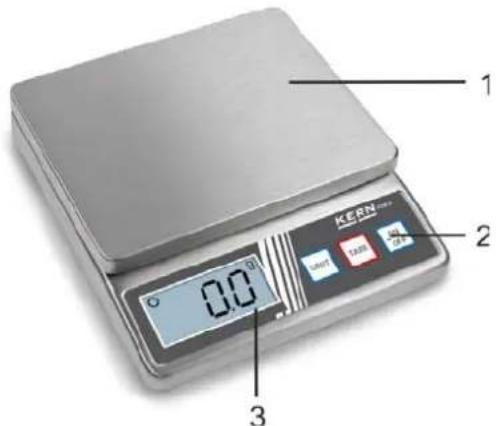

Pos. Bezeichnung 1 Wägeplatte 2 Tastatur 3 Anzeige 4 Akku-Ladeanzeige 5 Fussschraube 6 Libelle (unter Wägeplatte)13 FOB-BA-d-2125

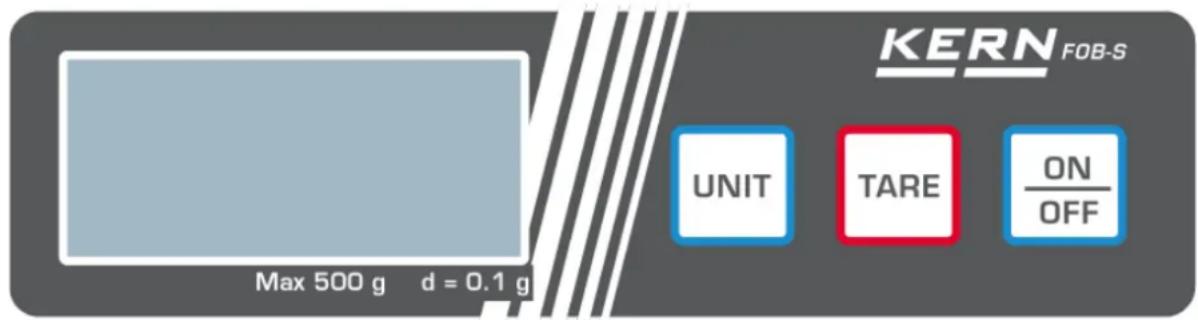

3.2 Tastaturübersicht

Taste Bezeichnung Beschreibung ON/OFF-Taste

• Ein-/Ausschalten TARE-Taste

• Hinterleuchtung der Anzeige ein- / ausschalten (langer Tastendruck)

• Hinterleuchtung der Anzeige ein- / ausschalten (langer Tastendruck) UNIT-Taste

• Wägeeinheit umschalten HOLD-Taste

• Hold-Funktion aufrufen

• Toleranzwägen aufrufen (nur Modelle FOB)

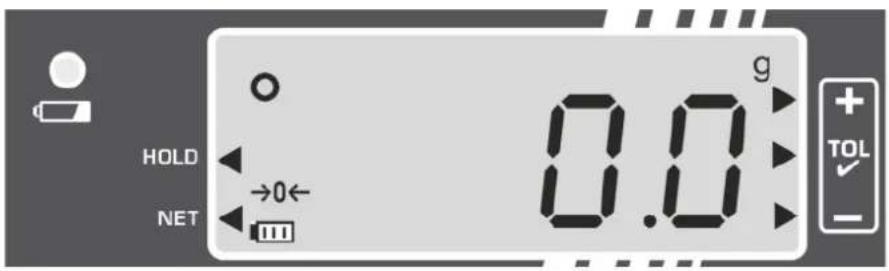

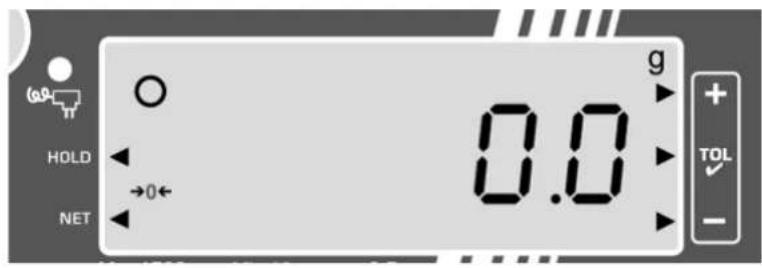

3.3 Anzeigenübersicht

Anzeige Beschreibung g, lb, oz, ozt, dwt Wägeeinheiten Stabilitätsanzeige Anzeige Beschreibung g, lb, oz, ozt, dwt Wägeeinheiten Stabilitätsanzeige HOLD Anzeige Holdfunktion NET Anzeige NettogewichtFOB-BA-d-2125 16 Modelle FOB-LM:

Das neben dem Symbol wird eingeblendet, wenn: HOLD die Data-Hold Funktion aktiv ist NET der Wägewert ein Nettogewichtswert ist sich die Waage im Toleranzwägemodus befindet

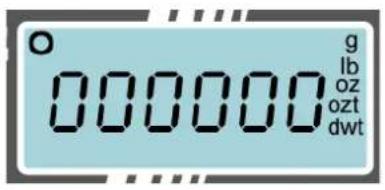

Anzeige Beschreibung

Wägeeinheit Stabilitätsanzeige Nullanzeige Ladezustandsanzeige Batterie Bei Anzeige ist die Kapazität der Batterie erschöpft, danach schaltet sich die Waage automatisch nach 30 Sekunden ab. LED leuchtet bei Anschluss des Netzadapters17 FOB-BA-d-2125 Modelle FOB:

Das neben dem Symbol wird eingeblendet, wenn: HOLD die Data-Hold Funktion aktiv ist NET der Wägewert ein Nettogewichtswert ist sich die Waage im Toleranzwägemodus befindet

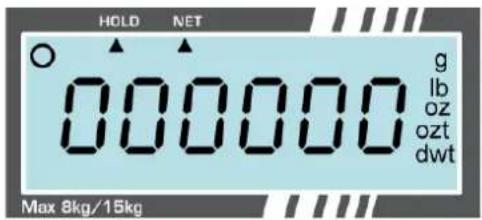

Anzeige Beschreibung

Wägeeinheit Stabilitätsanzeige Nullanzeige Ladezustandsanzeige Akku Ladeanzeige Akku

• LED leuchtet grün, wenn der Akku vollständig geladen ist

• LED blinkt grün, wenn Akku geladen wirdFOB-BA-d-2125 18 4 Grundlegende Hinweise (Allgemeines)

4.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

4.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes19 FOB-BA-d-2125

4.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 5 Grundlegende Sicherheitshinweise

5.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

5.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. 6 Transport und Lagerung

6.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

6.2 Verpackung / Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und losen / beweglichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.FOB-BA-d-2125 20 7 Auspacken, Aufstellung und Inbetriebnahme

7.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehälter vermeiden. Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

Die Waage vorsichtig aus der Verpackung nehmen und die Waage am vorgesehenen Arbeitsplatz aufstellen.21 FOB-BA-d-2125

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

7.2.2 Nivellieren (nur Modelle FOB und FOB-LM)

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet.

Nivellierung regelmäßig überprüfen.

Serienmäßiges Zubehör:

• Netzgerät (Option KERN FOB-A01, alle Modelle außer Modelle FOB)

• Netzgerät (Standard, nur Modelle FOB)

• Batterie (alle Modelle außer Modelle FOB)

• Akku (Standard, nur Modelle FOB)

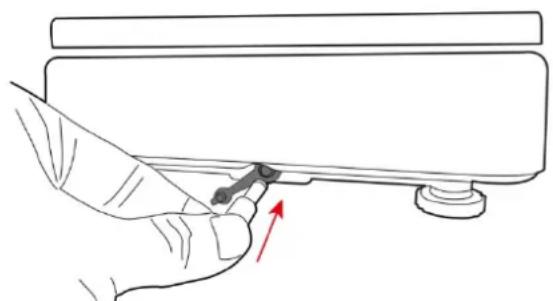

Die Waage kann über das optionale Netzgerät betrieben werden. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

Abbildungsbeispiel KERN FOB-LM Abbildungsbeispiel KERN FOBFOB-BA-d-2125 22

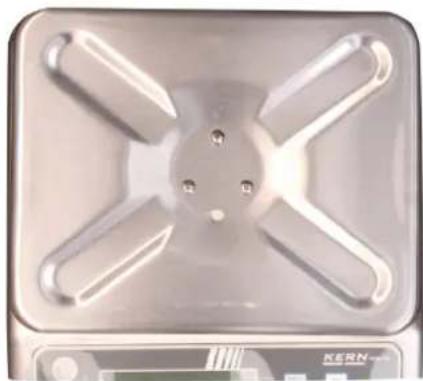

7.3.1 Montage bzw. Demontage der Arbeitsschutzhaube

Wägeplatte in Pfeilrichtung entriegeln

Arbeitsschutzhaube abnehmen, bzw aufsetzen

Wägeplatten-Halterung mit den drei mitgelieferten Schrauben an der Waage fixieren. Anschließend Wägeplatte aufsetzen.23 FOB-BA-d-2125

Batteriedeckel an der Unterseite des Gehäuses entfernen. Batterie, s. Kap. 1 „Techn. Daten“ einlegen. Batteriedeckel wieder einsetzen und festschrauben. Abbildungsbeispiele:

Beim Festschrauben des Batteriedeckels darauf achten, dass nicht zuviel Druck auf die Wägeplatte kommt. Die Lastzelle könnte beschädigt werden.FOB-BA-d-2125 24 Im Menü können Sie die AUTO-OFF-Funktion aktivieren (s. Kap. 10.5.2 “Automatische Abschaltfunktion“). Je nach ausgewählter Einstellung schaltet sich die Waage zur Batterie-Schonung automatisch ab. Ist die Batterie/n verbraucht, erscheint im Display „LobAt“. ON/OFF-Taste drücken und sofort Batterie/n wechseln. Wird die Waage längere Zeit nicht benützt, Batterie/n herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.

7.5 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren. Die Justierung sollte mit den empfohlenen Justiergewichten (siehe Kap. 1 „Techn. Daten“) durchgeführt werden.

Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap.1; Technische Daten) zur Stabilisierung ist erforderlich. Bitte achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden.25 FOB-BA-d-2125 Modelle FOB-S, FOB-NS, FOB-NL, FOB: Waagenanzeige Bedienung

• ON/OFF-Taste gedrückt halten, gleichzeitig UNIT- Taste 3x drücken, ON/OFF-Taste loslassen – ein interner Zahlenwert wird angezeigt.

TARE-Taste drücken, „0“ wird angezeigt

Justiergewicht mittig auf die Wägeplatte stellen und TARE-Taste drücken, „CAL“ wird angezeigt, gefolgt vom Wert des aufgelegten Justiergewichts.

Justiergewicht abnehmen Die Waage wechselt in den Wägemodus. Die Justierung ist somit erfolgreich abgeschlossen.FOB-BA-d-2125 26 Modelle FOB-LM:

• Nach jeder Justierung wird der interne Zähler (<Con x>) um eins nach oben gezählt.

• Wird das Servicemenü durch Eingabe des Passworts aufgerufen, wird dadurch die Eichung zerstört, da der interne Zähler (<Con x>) sich um „1“ erhöht. Justierung durchführen:

• Wird das Justiermenü durch Eingabe des Passworts aufgerufen, wird dadurch die Eichung zerstört, da der interne Zähler (<Con x>) sich um „1“ erhöht. Waagenanzeige Bedienung

Waage ausschalten ON/OFF-Taste drücken und gedrückt halten. Während ON/OFF-Taste gedrückt wird und der Con x-Wert angezeigt wird, UNIT-Taste 3x drücken. Danach ON/OFF-Taste los lassen. Die Passwortabfrage „0000“ erscheint. Passwort „9810“ oder „9788“ eingeben: Mit TARE-Taste Zahlenwert erhöhen, mit UNIT-Taste Dezimalstelle wechseln. Mit ON/OFF-Taste Eingabe bestätigen. Ein interner Zahlenwert wird angezeigt. Mit TARE-Taste bestätigen, „0

Justiergewicht (s. Kap. 1 Technische Daten) aufstellen, Stabilitätsanzeige abwarten, mit TARE- Taste bestätigen. „CAL“ wird angezeigt. Die Waage wechselt in den Wägemodus. Waage aus- und wieder einschalten. Der Con-Wert ist nun um „1“ erhöht. Die Justierung ist somit erfolgreich abgeschlossen.27 FOB-BA-d-2125 8 Eichung (nur Modelle FOB-LM) Allgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken d) bei der Herstellung von Fertigpackungen Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt. Eichhinweise: Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig. Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.FOB-BA-d-2125 28 9 Betrieb

Waagenanzeige Bedienung

• Waage mit ON/OFF-Taste einschalten. Waage führt einen Selbsttest durch. Nullanzeige abwarten

Sollte die Waage, trotz entlasteter Waagschale nicht ganz genau „0“ anzeigen, TARE-Taste drücken. Die Waage geht zurück auf „0“ (Beispiel)

• Wägegut auflegen. Warten, bis die Stabilitätsanzeige erscheint. Wägeresultat ablesen.

• Zum Ausschalten der Waage ON/OFF-Taste kurz drücken.29 FOB-BA-d-2125

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Waagenanzeige Bedienung (Beispiel)

• Wägebehälter auflegen. Das Gewicht des aufgelegten Behälters wird angezeigt.

• TARE-Taste drücken., die Nullanzeige erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert. (Beispiel FOB-NS)

• Wägegut in den Wägebehälter legen. Das Nettogewicht des Wägegutes wird angezeigt. Bei L-Modellen erscheint ein Dreieck unterhalb des NET-Symbols.

9.3 Wägeeinheit umschalten

Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet werden. Diese werden im Menü eingestellt. Im Wägemodus kann mit der UNIT-Taste in die eingestellten Wägeeinheiten umgeschaltet werden.

Die verfügbaren Wägeeinheiten sind abhängig vom Modell und Eichung der Waage, s. Kap. 1 „Techn. Daten“.

Beim Einschalten der Waage wird die Einheit angezeigt, in welcher die Waage ausgeschaltet wurde.FOB-BA-d-2125 30

9.4 Holdfunktion (nur Modelle FOB, FOB-NL/-LM/))

Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich unruhiges Wägegut exakt zu wiegen. Es gibt hierfür 2 Möglichkeiten:

Waagenanzeige Bedienung

• Waage mit ON/OFF-Taste einschalten. Die Waage führt einen Selbsttest durch. „0“-Anzeige abwarten

• Wägegut auflegen und HOLD-Taste drücken; „HOLD“ wird angezeigt und ein kleines Dreieck blinkt. Während dieser Zeit wird ein Mittelwert erfasst.

• Das Dreieck hört auf zu blinken, die Stabilitätsanzeige erscheint und der ermittelte Gewichtswert wird angezeigt.

• Durch Drücken von HOLD-Taste kehrt die Waage in den Wägemodus zurück. Das Dreieck erlischt.

9.5 Hinterleuchtung der Anzeige (nur Modelle FOB, FOB-NL/-LM/)

Die Waage besitzt die Möglichkeit die Hinterleuchtung der Anzeige Ein- bzw. Auszuschalten. TARE-Taste ca. 3 sec. lang drücken.31 FOB-BA-d-2125

9.6 Wägen mit Toleranzbereich (nur Modelle FOB, FOB-LM)

Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an. Eingeblendetes Dreieck neben Gewicht des Wägeguts Akustisches Signal Optisches Signal / Hinterleuchtung der Anzeige

Zielgewicht im Toleranzbereich 2 kurze Pieptöne

Zielgewicht unterhalb unterer Toleranzgrenze kein Piepton

Zielgewicht oberhalb oberer Toleranzgrenze Bei Anzeige <Err> ist die Höchstlast der Waage überschritten. DauertonFOB-BA-d-2125 32 Funktion aufrufen:

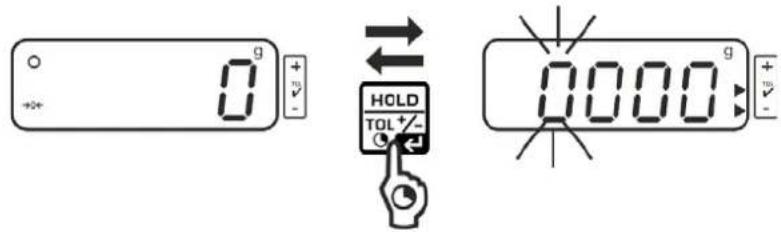

• Im Wägemodus HOLD-Taste drei Sekunden gedrückt halten. Der Toleranzwägemodus wird angezeigt. Die Anzeige zur Eingabe des unteren Grenzwertes erscheint, die erste Stelle blinkt. Die untere Toleranzmarke wird eingeblendet. Grenzwerte einstellen:

• Um die blinkende Ziffer zu ändern, TARE-Taste so oft drücken, bis der gewünschte Wert angezeigt wird. Mit der UNIT-Taste nächste Ziffer anwählen und mit der TARE-Taste den Wert einstellen.

• Vorgang für jede Ziffer wiederholen.

• Eingabe mit der HOLD-Taste abschließen, Die Anzeige zur Eingaben des oberen Grenzwertes erscheint, die erste Stelle blinkt. Die obere Toleranzmarke wird eingeblendet. Die Anzeige leuchtet rot.

• Um die blinkende Ziffer zu ändern, TARE-Taste so oft drücken, bis der gewünschte Wert angezeigt wird. Mit der UNIT-Taste nächste Ziffer anwählen und mit der TARE-Taste den Wert einstellen. Vorgang für jede Ziffer wiederholen.33 FOB-BA-d-2125

• Eingabe mit der HOLD-Taste abschließen, Ab hier erfolgt die Einstufung, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Toleranzwägen Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die optischen und akustischen Signale zeigen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägegut unter vorgegebener Toleranz Wägegut innerhalb vorgegebener Toleranz Wägegut über vorgegebener Toleranz die Toleranzmarke neben „-„ wird eingeblendet

die Toleranzmarke neben „„wird eingeblendet

die Toleranzmarke neben „+„ wird eingeblendet

Zurück in den Wägemodus:

• Zum Verlassen des Toleranzwägemodus HOLD-Taste drei Sekunden gedrückt haltenFOB-BA-d-2125 34 10 Menü

• Im Wägemodus TARE-Taste solange gedrückt halten bis <SET> gefolgt von <UNIT> angezeigt wird. Modelle FOB-NS

• Im Wägemodus TARE-Taste solange gedrückt halten bis <SET> gefolgt von <A.OFF> angezeigt wird. Modelle FOB-NL

• ON/OFF-Taste drücken und gedrückt halten. Gleichzeitig TARE-Taste 3 x drücken, dann beide Tasten loslassen. <SET> gefolgt von <UNIT> wird angezeigt. Modelle FOB

• ON/OFF- und TARE-Taste gleichzeitig drücken und ca.3 s lang gedrückt halten bis <SET> angezeigt wird, dann beide Tasten loslassen. Modelle FOB- LM

• Im Wägemodus UNIT-Taste so lange drücken bis <SET> gefolgt von <A.OFF> angezeigt wird

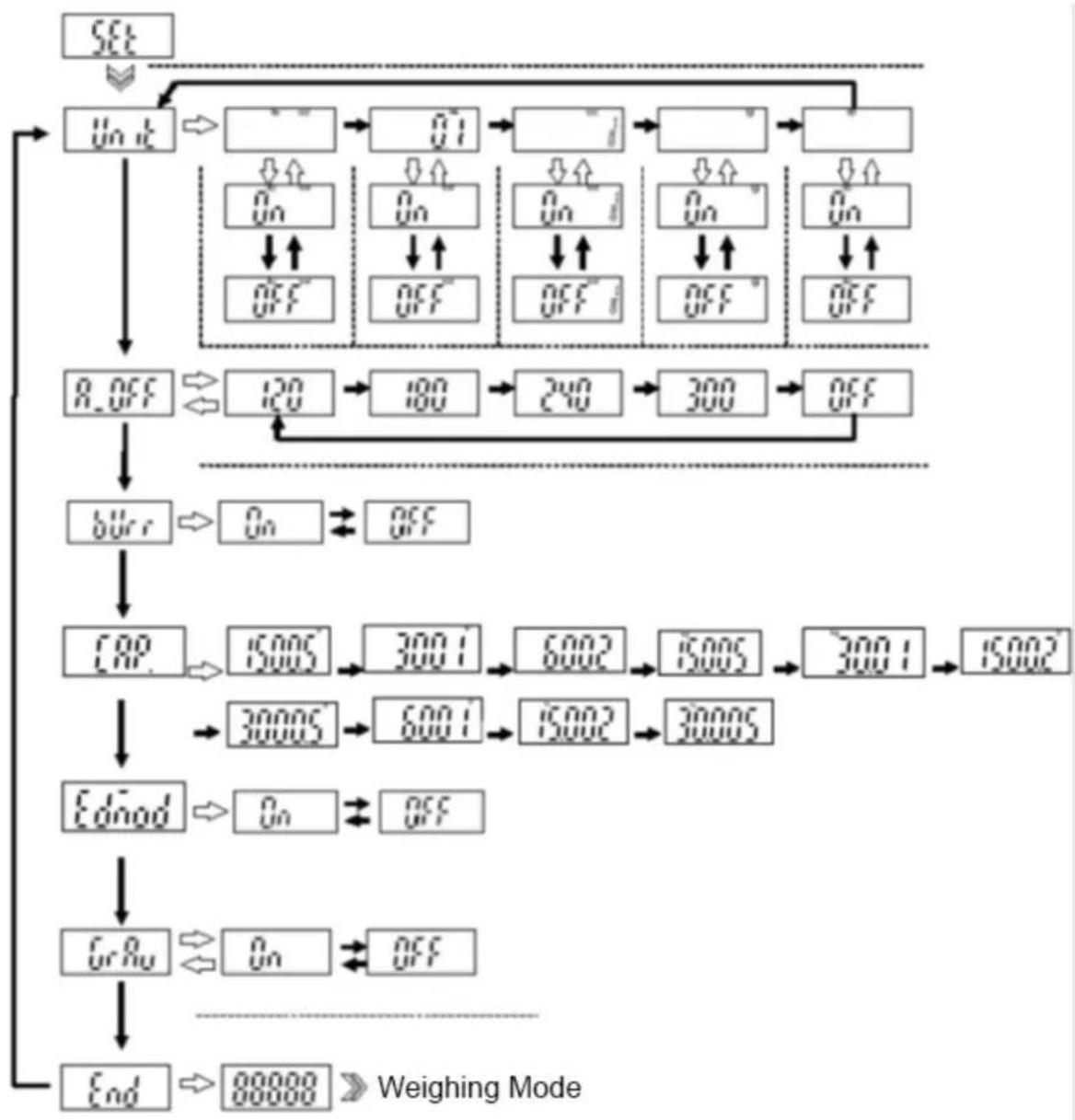

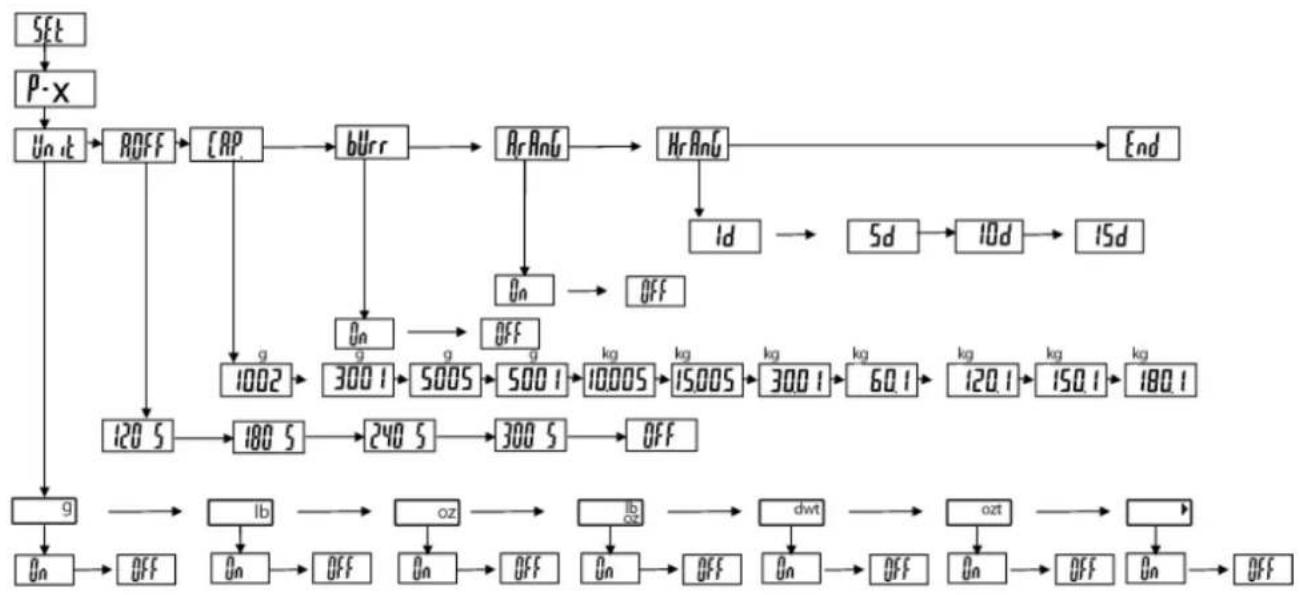

10.2 Navigation im Menü

Alle Modelle (außer FOB): Taste Navigation Beschreibung TARE-Taste

• Durchlaufen der Menüpunkte von oben nach unten

• Auswahl bestätigen UNIT-Taste

Durchlaufen der Menüpunkte von links nach rechts Modelle FOB: Taste Navigation Beschreibung UNIT-Taste

Durchlaufen der Menüpunkte von links nach rechts TARE-Taste

10.3 Menü beenden / zurück in denWägemodus

Menüpunkt <END> wählen und mit TARE-Taste bestätigen.35 FOB-BA-d-2125

*Voreingestellte Werte dürfen nur von geschultem Fachpersonal verändert werden.

Bei geeichten Waagen sind eichrelevante Menüpunkte nicht verfügbar.37 FOB-BA-d-2125 Ungeeicht:

Bei nichtgeeichten Waagen sind die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen. Alle Menüpunkte sind verfügbar.FOB-BA-d-2125 38

10.4.5 Modelle FOB39 FOB-BA-d-2125

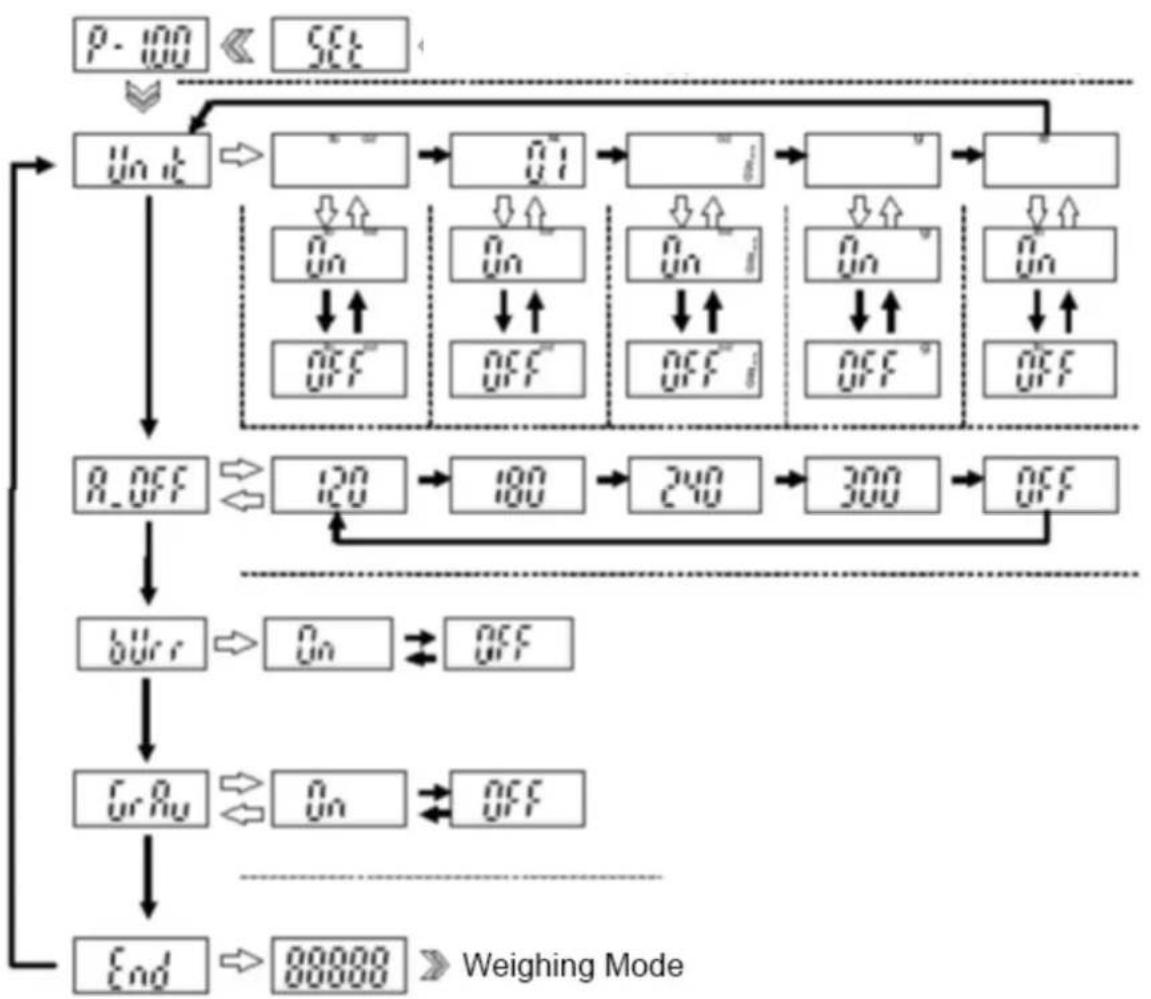

10.5 Einstellungen im Menü

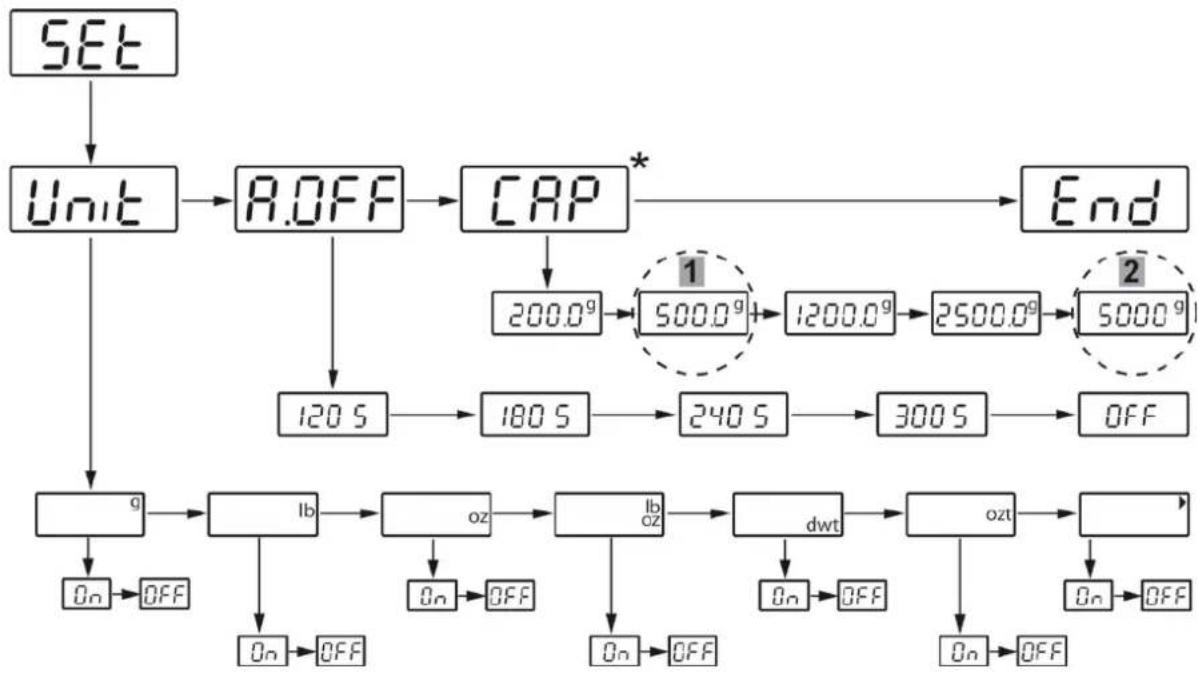

10.5.1 Wägeeinheiten einstellen

Waagenanzeige Bedienung

• Im Wägemodus TARE-Taste für ca. 3 Sekunden gedrückt halten. <Set> gefolgt von <Unit> wird angezeigt FOB-NL:

• Waage auschalten ON/OFF-Taste drücken und gedrückt halten und gleichzeitig TARE-Taste 3x drücken und beide Tasten dann loslassen.

• TARE-Taste erneut drücken, die Wägeeinheit „g“ wird angezeigt (Beispiel)

• Mit zu der gewünschten Einheit wechseln

• TARE-Taste drücken, <OFF> wird angezeigt (Beispiel)

• Mit UNIT-Taste nach <On> wechseln (Beispiel)

• TARE-Taste drücken, die ausgewählte Einheit wird angezeigt und ist somit eingestellt.FOB-BA-d-2125 40

• UNIT-Taste so oft drücken, bis „Unit“ angezeigt wird

• UNIT-Taste drücken, <A.OFF> wird angezeigt

• UNIT-Taste drücken, <CAP> wird angezeigt

• UNIT-Taste drücken, <End> wird angezeigt

• Mit TARE-Taste zurück in den Wägemodus

• Mit UNIT-Taste zwischen den eingestellten Einheiten wechseln

Um die Anzeige von Einheiten abzuschalten, wie oben beschrieben vorgehen und ausgewählte Einheit auf „Off“ setzen.41 FOB-BA-d-2125

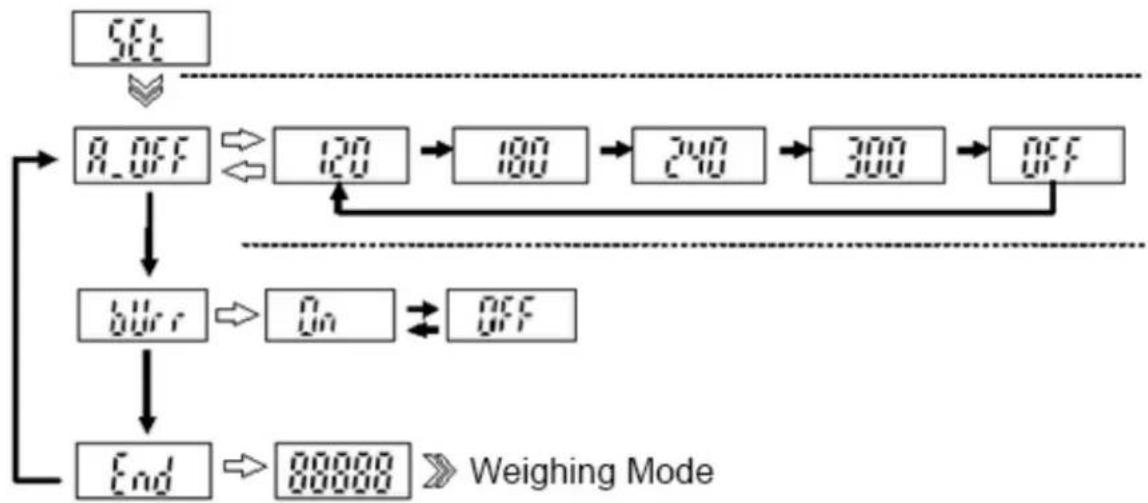

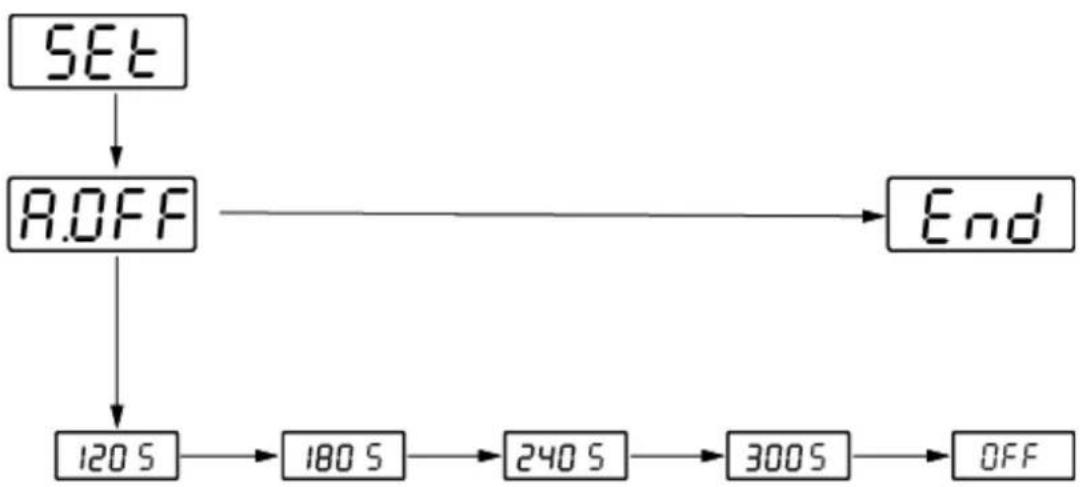

10.5.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus

Die Waage besitzt die Möglichkeit der automatischen Abschaltfunktion, wenn sich die Waage im Stand-by Modus befindet. Die Abschaltzeit kann wie folgt ausgewählt werden: Modelle FOB-S, FOB-NL: Waagenanzeige Bedienung

• Im Wägemodus TARE-Taste für ca. 3 Sekunden gedrückt halten. <Set> gefolgt von <Unit> wird angezeigt FOB-NL:

• ON/OFF-Taste drücken und gedrückt halten und gleichzeitig TARE-Taste 3x drücken und beide Tasten dann loslassen.

• UNIT-Taste drücken, <A.OFF> wird angezeigt

• TARE-Taste drücken, die aktuelle Einstellung wird angezeigt.

• Mit UNIT-Taste die gewünschte Einstellung auswählen: 120s = Auto off nach 120 Sekunden 180s = Auto off nach 180 Sekunden 240s = Auto off nach 240 Sekunden 300s = Auto off nach 300 Sekunden OFF = Auto off ausgeschaltet

• Mit TARE-Taste Auswahl übernehmen, <A.OFF> wird angezeigt

• UNIT-Taste drücken, <CAP> wird angezeigtFOB-BA-d-2125 42

• UNIT-Taste erneut drücken, „End“ wird angezeigt

• Mit TARE-Taste kehrt die Waage zurück in den Wägemodus. Die Einstellung ist gespeichert. Modelle FOB-NS Waagenanzeige Bedienung

• Im Wägemodus TARE-Taste für ca. 3 Sekunden gedrückt halten. „SEt“ gefolgt von <A.OFF> wird angezeigt

• TARE- Taste drücken, die aktuelle Einstellung wird angezeigt.

• Mit UNIT-Taste die gewünschte Einstellung auswählen: 120s = Auto off nach 120 Sekunden 180s = Auto off nach 180 Sekunden 240s = Auto off nach 240 Sekunden 300s = Auto off nach 300 Sekunden OFF = Auto off ausgeschaltet

• Mit TARE-Taste Auswahl übernehmen, <A.OFF> wird angezeigt

• UNIT-Taste drücken, „End“ wird angezeigt

• Mit TARE-Taste kehrt die Waage zurück in den Wägemodus. Die Einstellung ist gespeichert.

Die Auto off-Funktion ist nur im Batteriebetrieb möglich. Im Netzbetrieb ist diese Funktion deaktiviert.43 FOB-BA-d-2125 11 Fehlermeldungen

Batterie verbraucht Neue Batterien einlegen oder Waage über den Netzadapter an die Stromversorgung anschließen.

Überlast - Das aufgelegte Gewicht überschreitet die Kapazität der Waage. Last verringern

Unterlast Last erhöhen, bleibt Fehlermeldung erhalten, mit Händler Kontakt aufnehmen Nullstell-Bereich beim Einschalten unterschritten Korrekten Sitz der Wägeplatte überprüfen Nullstell-Bereich beim Einschalten überschritten Gegenstände von der Wägeplatte entfernen Softwarefehler Mit Händler Kontakt aufnehmenFOB-BA-d-2125 44 12 Wartung, Instandhaltung, Entsorgung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung. Edelstahlteile mit einem weichen und mit einem für Edelstahl geeigneten Reinigungsmittel getränkten Lappen reinigen. Für Edelstahlteile keine Reinigungsmittel verwenden, die Natronlauge, Essig-, Salz-, Schwefel-, oder Zitronensäure enthalten. Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies Oberflächenkorrosion verursacht. Verschüttetes Wägegut sofort entfernen.

12.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen oder regionalen Recht des Benutzerortes durchzuführen.45 FOB-BA-d-2125 13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien/ Akkus sind falsch eingelegt oder leer

• Es sind keine Batterien / Akkus eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten ) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.FOB-BA-d-2125 46 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0)

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien /Akkus gesetzlich verpflichtet. Batterien /Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen.2 FOB-BA-e-2125
