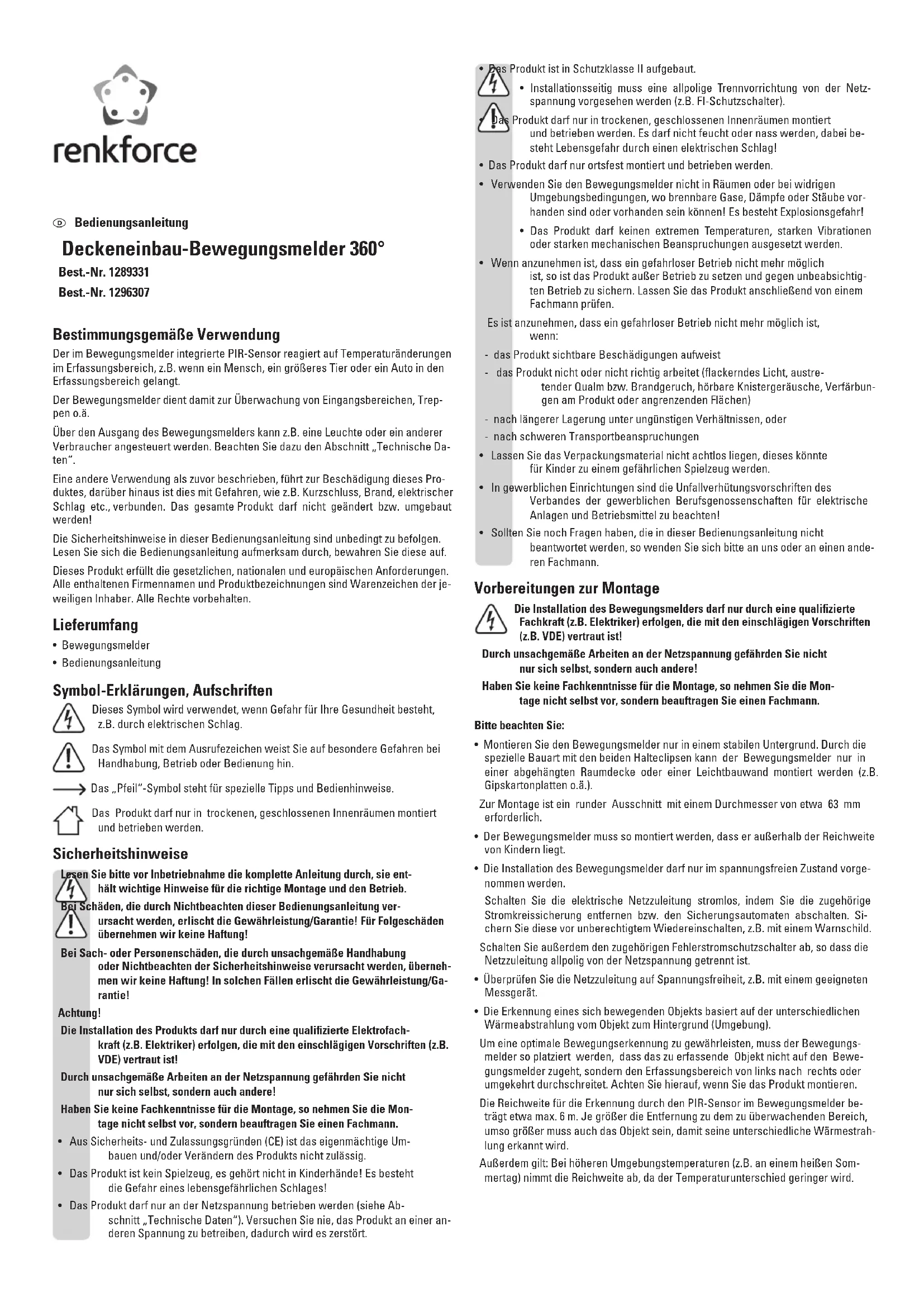

MODE D'EMPLOI 1296307 Renkforce

Installation pour plafond détecteur de mouvement 360^

N^ de commande 1289331

N^ de commande 1296307

Utilisation conforme

Le détector de mouvement PIR intégré dans l'interrupteur réagit aux changements de température dans la zone de détction, par ex. quand une personne, un animal ou une voiture y pénétre.

L'interrupteur détecteur de mouvement sert à surveiller des zones d'entrée, des escaliers ou autres.

Une lumière ou un autre consommateur peut par exemple ete visé via la sortie de l'interrupteur détecteur de mouvement. Tenez compte de la section suivant « Caracteristiques techniques »

Toute utilise autre que celle décrite précédemment peut endommager l'appareil. De plus, elle s'accompagne de dangers tels que courts-circuits, incendies, électrocutions, etc. L'ensemble du produit ne doit être ni modifié, ni transformé!

Respecter imperativement les consignes de sécurité de ce manuel d'utilisation. Lire attentivement le manuel d'utilisation, le conserver.

Cet apparéil satisfait aux prescriptions légales nationales et européennes. Tous les noms d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Etendue de la livraison

• Interrupteur détecteur de mouvement
  Mode d'emploi

Explications des symboles, inscriptions

Ce symbole est utilisé afin de signaler un danger pour votre santé, par ex, par une décharge électrique.

point d'exclamation place dans un triangle attire l'attention sur des dangereurs particuliers lors du maniement, du service et de l'utilisation.

Un symbole de la « flèche » précède des conseils et consignes d'utilisation particuliers.

Ce produit n'est homologué que pour le montage et l'utilisation en interieur dans des pièces sèches non humides.

Consignes de sécurité

égr白菜ment les instructions d'utilisation avant la mise en service de l'appareil, elles contiennent des consignes importantes pour le montage et l'utilisation.

ommage resultant du non-respect de ce manuel d'utilisation entraine l'annulation de la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs!

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels resultant d'une manipulation de l'appareil non conforme aux specifications ou du non-respect des prsentes consignes de sécurité. Dans de tels cas, la garantie prend fin!

Attention!

L'installation du produit ne doit être effectuee que par un technicien spe-cialise (par ex. electricien) connaissant parfaitement les prescriptions spécifiques (par ex.VDE)!

Toute intervention non conforme au réseau sous tension d'alimentation re-presente un danger non seulement pour vous-même, mais également pour autrui!

N'effectuez pas le montage vous-même si vous n'avoz pas les connaissances spécifiques pour le montage, mais adressez-vous à un spécialiste.

Rour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil soi-même. Le produit n'est pas un jouet, le tener hors de portée des enfants! Danger de mort par électrocution! Le produit ne doit être utilisé que sous la tension du réseau (voir le chapitre « Caracteristiques techniques »). Ne jamais tenter de faire fonctionner le produit sous une autre tension, car cela le détruirait.

Le produit appartiert à la classe de protection II.
- L'installation doit prévoir un dispositif de séparation de la tension d'alimentation réseau sur tous les pôles (par exemple disjoncteur différentiel).
- Le produit n'est donc que pour être monté et pour fonctionner dans des locaux secs et fermés à l'intérieur. Il ne doit pas être humide ou mouillé, dangere de mort par electrocution!
- Le produit ne doit être monté et utilisé qu'en position stationnaire.
- Ne pas utiliser l'interrupteur dans des locaux ou dans des conditions défavorables où il y a risque de présence de gaz, de vapeurs ou de poussière inflammables! Risque d'explosion!
L'appareil ne doit pas etre exposé a des températures extremes,aux rayons du soleil, a de fortes vibrations ou a l'humidite.
- S'il s'avéré qu'une utilisation sans danger n'est plus possible, l'appareil doit être mis hors service et protégé contre toute utilisation involontaire. Faire contrôle le produit ensuite par un spécialiste.

Un fonctionnement sans risques n'est plus assurelorsque:

• le produit estvisiblement endommagé
• le produit ne fonctionne plus ou ne fonctionne pas correctement (lumière vacillante, fumée épaisse ou oedur de brûlé, crépements audibles, décolorations du produit ou des surfaces adjacentes)
• le produit a eté stocké durant une période prolongée dans des condi-tions défavorables ou

lorsqu'il a subi de sévères contraintes liées au transport

• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un jouet dangereux pour les enfants.
• Dans les installations industrielles il convient d'observer les prescriptions de prévention des accidents de la fédération des syndicats professionnels pour les installations et matériels électriques!
• Si vous avez encore des questions après la lecture de ce manuel d'utilisation, veuillez vous adresser à un spécialiste.

Préparations pour le montage

L'installation de l'interrupteur doit être effectue exclusivement par un technicien spécialisé connaissant parfaitement les prescriptions spécifiées en vigueur (par ex. VDE) !

Toute intervention non conforme au réseau sous tension d'alimentation représentée un danger non seulement pour vous-même, mais également pour autres!

N'effectuez pas le montage vous-même si vous n'avez pas les connaissances spécifiques pour le montage, mais adressez-vous à un spécialiste.

Important :

Montez l'interrupteur uniquement sur un support stable. De par son type de construction spécial à deux clips de retenue, l'interrupteur ne peut être monté que sur un plafond suspendu ou sur un mur léger (par ex. placopâtre ou autre).
Un flan rond avec un diamètre de 63mm est nécessaire pour le montage.
Montez l'interrupteur de façon à ce qu'il soit hors de portée des enfants.
- Le produit doit uniquement etre installedorque qu'il est hors tension.

Mettre l'alimentation electrique hors tension en retardant le fusible et en déconnectar le coupe-circuit automatique. Assurez-vous qu'elle ne puisse etre rétablie de maniere intempestive, metez p.ex.un signal de danger.

Débranche en plus le disjoncteur différentiel correspondant de sorte que le cable d'alimentation par le réseau soit coupé de la tension d'alimentation sur tous les pôles.

• Contrôlez la mise hors tension de l'alimentation électrique à l'aide d'un apparéil de mesure approprié.
  L'identification d'un objet en mouvement se base sur les différences de rayonnements de chaleur de I'objet avec I'arriere-plan (environnement).

Afin de garantir une identification optimale du mouvement, le détecteur de mouvement doit être place de sorte à ce que l'objet à détecter ne se dirige pas vers le détecteur, mais y passes de gauche à droite ou vice versa. Tenez compte de ceci pendant le montage du produit.

La portée de l'identification par le capteur PIR dans le détecteur de mouvement est d'env. 6 m. Plus la distance de la zone à surveiller est grande, plus l'objet doit être grand pour que ses différences de rayonnement soient identifiées.

Par ailleurs: Par hautees températures ambiantes (par ex. une journee chaude d'été) la portée baisse, car la différence de température est plus petite.

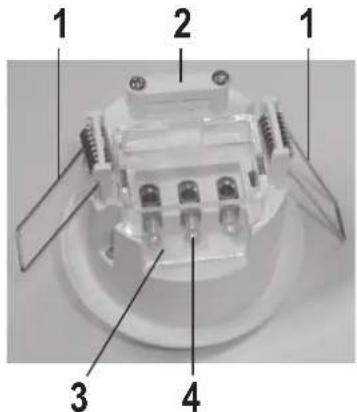

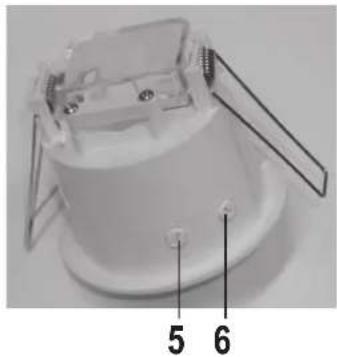

Description du produit, composantes

1 Clips de retenue pour le montage en plafond
2 Reducteur de tension pour cable de raccordement
3 Revêtement transparent, amovible
4 Bornes à vis pour tension de secteur et consommateur
5 Bouton rotatif « TIME » pour réglage du temps de commutation
6 Bouton rotatif « LUX » pour réglage du seuil de luminosité

Montage

Tenir compte des informations dans le chapitre « Préparations pour le montage »!

• Retirer le revêtement transparent (3), en le comprimant précautionneusement à gauche et à droite, pour que les clips ne s'enlevent pas du boitier de l'interrupteur.
• Retirer les deux vis du réducteur de tension (2).
• Relier la distribution d'alimentation et le cable au consommateur à l'aide des bornes à vis (4). L'affection des connexions est spécifiée devant les bornes à vis :

L = Phase (sur l'imagede droite L)

N = Conducteur neutre

A↓ = Sortie de commutation (sur l'imagede droite « A »)

Tenir compte de l'exemple de connexion a cote.

Veiller a ne pas isoler les cables sur une trop grande longueur.

• Visser la distribution d'alimentation sur le cable.
• Remetre le revêtement transparent en place, respecter l'orientation exacte. Les deux clips du revêtement doivent s'enclencher dans le boitier de l'interrupteur.

N'utiliser l'interrupteur qu'avec un revêtement transparent place correctement!

• Régler les deux boutons rotatifs « TIME » et « LUX», observer le paragraphe « Fonction et réglage de l'interrupteur » plus loin dans ce mode d'emploi.
• Plier les deux clips de retenue ensemble et lesmettre dans le flan du plafond. Pousser l'interrupteur dans le flan du plafond/du mur jusqu'à ce que les deux clips de retenue soient fixés.

Fonctionnement et réglage d'interrupteur détecteur de mouvement

Le détector de mouvement PIR intégré dans l'interrupteur réagit aux changements de température dans la zone de détéction, par ex. quand une personne, un animal ou une voiture y pénétre, et dont la température est différente de l'air ambient.

Après l'application de la tension d'alimentation il faut environ 30 à 60 secondes jusqu'à ce que le capteur PIR dans le détecteur de mouvement se règle sur la température de l'arrière-fond et détecte les changements de température.

Pour rétrécir la zone de détction, couvrir les lentilles de plastique du détecteur de mouvement par ex. avec une bande de ruban opaque.

• Reglage de la durée de fonctionnement (Bouton rotatif « TIME »)

Ce dispositif de réglage permet de régler la durée de fonctionnement. Un tour vers la gauche pour diminuer, un tour vers la droite pour augmenter la durée de fonctionnement.

Quand le capteur PIR dans le détector de mouvement a détecte une variation thermique dans la zone de détction, la durée de mise en service est lancée et le consommateur électrique connecté est activé.

Si une nouvelle variation thermique est detectée pendant la durée de fonctionnement, cette durée de mise en service est activée de nouveau.

• Reglage de la durée de luminosité (Bouton rotatif « LUX »)

Ce dispositif de réglage permet de définir à partir dequel seuil de luminosité del'environnement l'interrupteur doit se déclencher.

Un tour vers la gauche pour activer l'interrupteur seulement en cas d'obscurité plus importante, un tour vers la croite pour l'activer en cas de luminosité.

Maintenance et entretien

Le produit ne nécessite aucun entretien. Ne le démontez jamais (sauf pour les travaux de montage décrits dans le mode d'emploi).

Une maintenance ou une réparation doit uniquement être effectues par un technienieur spécialisé.

Dépoussière ou sécher le disque de dispersion de l'interrupteur de temps en temps, utiliser un chiffon sec, propre et doux.

Elimination

Il convient de procéder à l'élimination de l'appareil au terme de sa durée de vie conformément aux prescriptions légales en vigueur.

\section*{Caracteristiques techniques}

Tension de service 220 - 240 V/CA, 50 Hz

Puisance absorbee max.0,45 W

Type d'interrupteur relais

Puisance de commutation. 1200 W (charge ohmique)

Les consommateurs avec une charge ohmique sont à titre d'exemple principalement les ampoules électriques, appareils de chauffage ou autres. Les consommateurs avec une charge inductive sont les moteurs, ballaste, transformateurs conventionnels, ampoules économiques ou autres.

Classe de protection..

Position de montage......... montage au plafond ou au mur, seulement dans des espaces interieurs fermes et secs

Angle de détction. 360°

Portee DPI (PIR) max. 6 m (par une température ambiente de < 24^ )

Hauteur de montage. 2,2 a 4 m

Durée de commutation.........min. 10 ±3 secondes jusqu'max. 15 ±2 minutes

Luminosite ambiente ... régable, < 3 Lux jusqu'2000 Lux

Température ambiente. -20°C à +40°C

Humidité ambiente max. 93% d'humidité relative de l'air, sans condensation

Dimensions (0 x h) 76 x 75 mm

Diametre du trou de montage 63 mm

Profondeur de montage 60 mm

Poids... env. 97 g
