OW5007 - Capteur infrarouge IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur infrarouge (détecteur d'infrarouges)
Marque	IFM
Modèle	OW5007
Température de commutation	350°C ou 750°C (selon variante)
Type de sortie	DC PNP, DC NPN, AC/DC
Protection contre les courts-circuits	Non protégée pour sortie AC/DC
Alimentation électrique	10-30 V DC (estimation standard)
Consommation	≤ 50 mA (estimation)
Angle d'ouverture	Calculable via formule (dépend du modèle)
Distance de détection max	Supérieure à 5 m avec pertes
Couleurs des fils	Brun (BN), Bleu (BU), Noir (BK), Vert/Jaune (GN/YE)
Accessoires recommandés	Socle de montage E20426, Manchon protecteur E20427
Nettoyage	Air comprimé via le manchon protecteur
Conditions d'utilisation	Éviter poussières, vapeur, rayonnement parasite
Température de l'objet minimale	Doit être ≥ température de commutation
Installation	Orienter vers l'objet, respecter cône de détection
Raccordement électrique	Mettre hors tension avant, insérer fusible si nécessaire
Pages de la notice	10 pages en français

FOIRE AUX QUESTIONS - OW5007 IFM

Quelle est la température de commutation du capteur OW5007 ?

Le capteur OW5007 est disponible en deux versions : 350°C ou 750°C. Vérifiez le type exact sur l'étiquette de l'appareil.

Comment monter le capteur infrarouge IFM OW5007 ?

Orientez le détecteur en direction de l'objet à détecter et fixez-le solidement. Un socle de montage (réf. E20426) est disponible en accessoire.

Quels types de sortie sont disponibles sur l'OW5007 ?

Le capteur propose trois types de sortie : DC PNP, DC NPN et AC/DC. Suivez le schéma de branchement correspondant.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils : marron (BN) = alimentation, bleu (BU) = 0V, noir (BK) = sortie, vert/jaune (GN/YE) = terre si présent. Insérez un fusible si spécifié.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez que la température de l'objet est au moins égale à la température de commutation. Assurez-vous que l'objet se trouve dans le cône de détection (angle d'ouverture). Éliminez les rayonnements parasites (fours, etc.) et utilisez un manchon protecteur (E20427) en cas de poussière ou vapeur.

Quelle est la distance de détection maximale ?

Pour des portées supérieures à 5 mètres, des pertes de radiation dans l'air apparaissent. La température de l'objet doit alors être nettement supérieure à la température de commutation.

Comment nettoyer l'optique du capteur ?

Utilisez le manchon protecteur (réf. E20427) et injectez de l'air comprimé à l'intérieur pour nettoyer l'optique. Évitez tout contact direct avec la lentille.

Quels accessoires sont disponibles pour l'OW5007 ?

Les principaux accessoires sont le socle de montage (réf. E20426) et le manchon protecteur (réf. E20427) pour environnements sévères.

Comment calculer le diamètre de détection ?

Utilisez la formule : d = 2 × I × tan(α/2) + Ø, où d = diamètre de détection, I = distance de détection, α = angle d'ouverture, Ø = diamètre de l'optique. Le diagramme de la notice donne des valeurs typiques.

Que faire en cas de court-circuit ?

La sortie AC/DC n'est pas protégée contre les courts-circuits. Un court-circuit peut détruire l'appareil immédiatement. Après tout court-circuit, vérifiez le bon fonctionnement du capteur et remplacez-le si nécessaire.

MODE D'EMPLOI OW5007 IFM

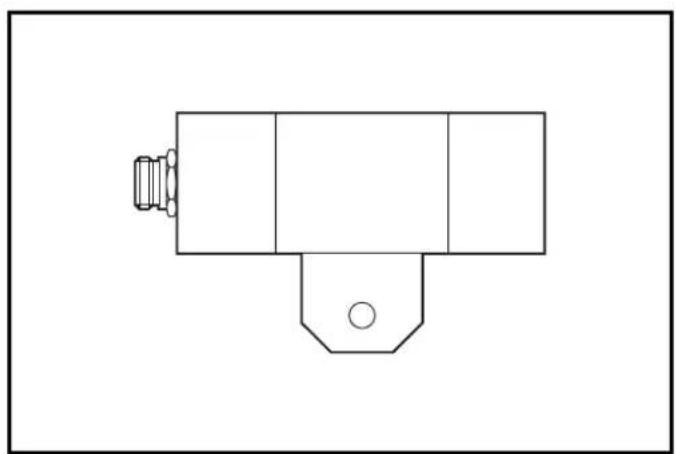

Montageanleitung Installation Instructions Notice de Montage

efector60

Infrarotsensoren Infrared heat sensors Deteurs d'infrarouges

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges déetectent le rayonnement thermique d'un objet et le convertissant en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350^ / 750^ (en fonction du type d'appareil).

Montage

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (réference E20426).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détction qui dépend de l'angle d'ouverture et de la distance de détction doit être couverte.

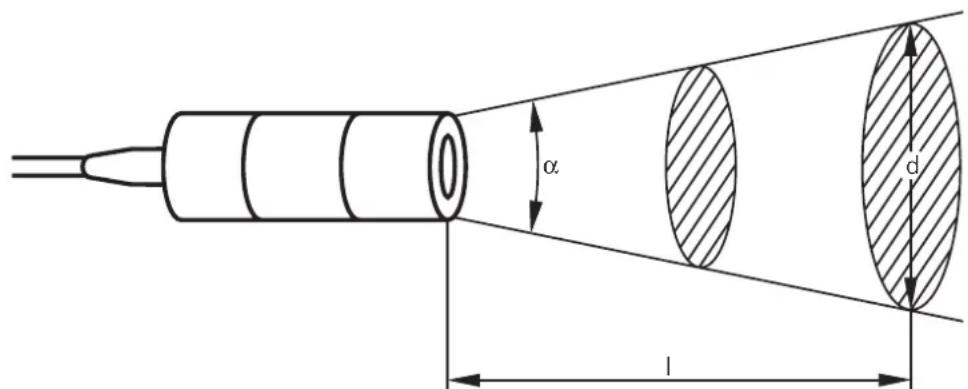

Calcul: diamètre de détction/distance de détction/angle d'ouverture

$$ \begin{array}{l} d = 2 \times / x \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = a n g l e d ^ {\prime} o u v e r t u r e \ \mid = d i s t a n c e d e d e t e c t i o n \ d = d i a m e t r e d e \text {d e t e c t i o n} \ \varnothing = \text {d i a m e t r e} \ \end{array} $$

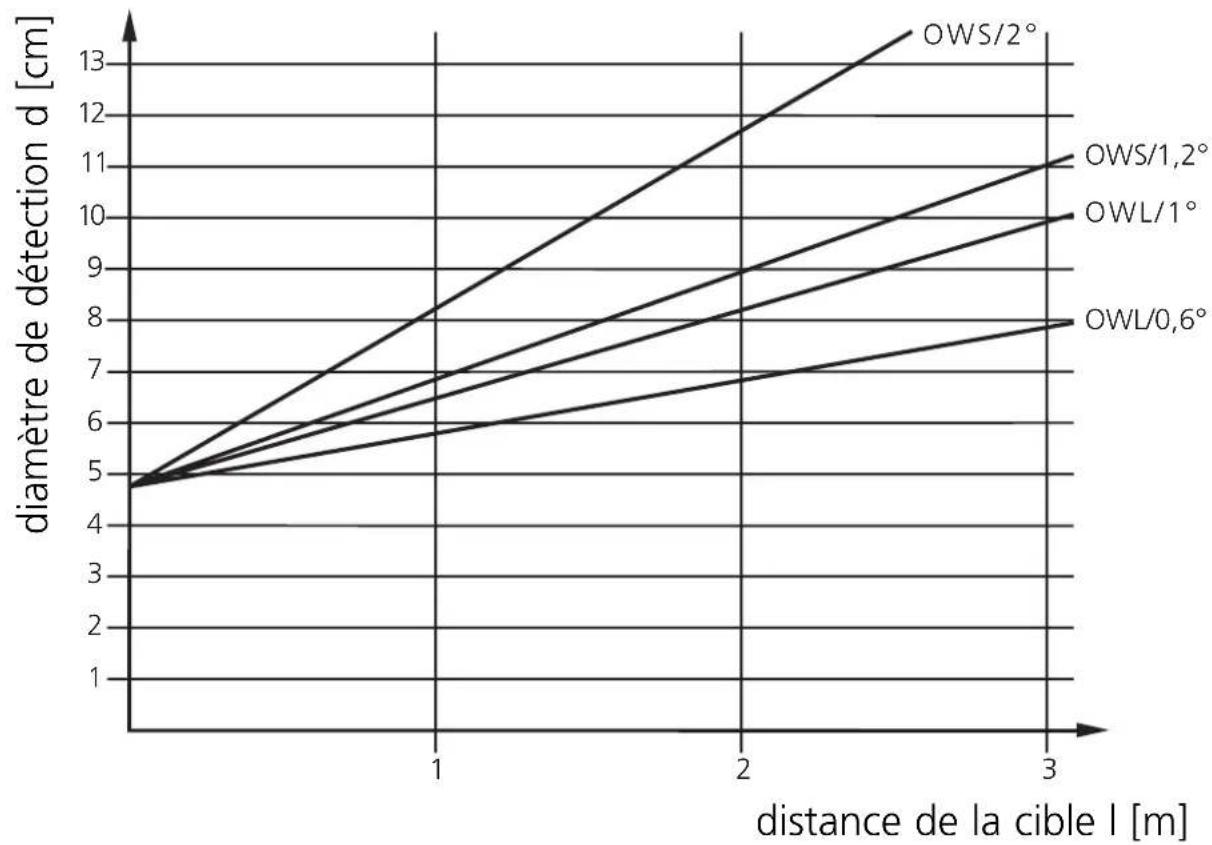

Diagramme concernant les distances de détention:

En cas de portées supérieures à 5m if faut tener compte des pertes de radiation au travers de l'air. Pour cette raison la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP

DC NPN

AC/DC*

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air compré dans le manchon protecteur pour nettoyer l'optique.
