Produkttyp	Infrarotsensor (Infrarotdetektor)
Marke	IFM
Modell	OW5007
Schalttemperatur	350°C oder 750°C (je nach Variante)
Ausgangstyp	DC PNP, DC NPN, AC/DC
Kurzschlussschutz	Nicht geschützt für AC/DC-Ausgang
Spannungsversorgung	10-30 V DC (Standardannahme)
Leistungsaufnahme	≤ 50 mA (Schätzung)
Öffnungswinkel	Berechenbar über Formel (abhängig vom Modell)
Maximale Erfassungsdistanz	Größer als 5 m mit Verlusten
Drahtfarben	Braun (BN), Blau (BU), Schwarz (BK), Grün/Gelb (GN/YE)
Empfohlenes Zubehör	Montagesockel E20426, Schutzhülse E20427
Reinigung	Druckluft durch die Schutzhülse
Betriebsbedingungen	Staub, Dampf, Fremdstrahlung vermeiden
Minimale Objekttemperatur	Muss ≥ Schalttemperatur sein
Installation	Auf das Objekt ausrichten, Erfassungskegel beachten
Elektrischer Anschluss	Vorher spannungsfrei schalten, ggf. Sicherung einfügen
Seiten der Anleitung	10 Seiten auf Französisch

Häufig gestellte Fragen - OW5007 IFM

Was ist die Schalttemperatur des OW5007-Sensors?

Der Sensor OW5007 ist in zwei Varianten erhältlich: 350°C oder 750°C. Überprüfen Sie den genauen Typ auf dem Geräteetikett.

Wie montiere ich den IFM OW5007-Infrarotsensor?

Richten Sie den Detektor auf das zu erfassende Objekt aus und befestigen Sie ihn fest. Ein Montagesockel (Art.-Nr. E20426) ist als Zubehör erhältlich.

Welche Ausgangstypen sind beim OW5007 verfügbar?

Der Sensor bietet drei Ausgangstypen: DC PNP, DC NPN und AC/DC. Befolgen Sie den entsprechenden Anschlussplan.

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte an: braun (BN) = Spannungsversorgung, blau (BU) = 0V, schwarz (BK) = Ausgang, grün/gelb (GN/YE) = Erde falls vorhanden. Fügen Sie ggf. eine Sicherung ein.

Was tun, wenn der Sensor nicht richtig erfasst?

Überprüfen Sie, ob die Objekttemperatur mindestens der Schalttemperatur entspricht. Stellen Sie sicher, dass sich das Objekt im Erfassungskegel (Öffnungswinkel) befindet. Beseitigen Sie Fremdstrahlung (Öfen usw.) und verwenden Sie bei Staub oder Dampf eine Schutzhülse (E20427).

Was ist die maximale Erfassungsdistanz?

Bei Reichweiten über 5 Meter treten Strahlungsverluste in der Luft auf. Die Objekttemperatur muss dann deutlich über der Schalttemperatur liegen.

Wie reinige ich die Optik des Sensors?

Verwenden Sie die Schutzhülse (Art.-Nr. E20427) und blasen Sie Druckluft hinein, um die Optik zu reinigen. Vermeiden Sie direkten Kontakt mit der Linse.

Welches Zubehör ist für den OW5007 erhältlich?

Das wichtigste Zubehör sind der Montagesockel (Art.-Nr. E20426) und die Schutzhülse (Art.-Nr. E20427) für raue Umgebungen.

Wie berechnet man den Erfassungsdurchmesser?

Verwenden Sie die Formel: d = 2 × I × tan(α/2) + Ø, wobei d = Erfassungsdurchmesser, I = Erfassungsdistanz, α = Öffnungswinkel, Ø = Optikdurchmesser. Das Diagramm in der Anleitung liefert typische Werte.

Was tun bei Kurzschluss?

Der AC/DC-Ausgang ist nicht kurzschlussgeschützt. Ein Kurzschluss kann das Gerät sofort zerstören. Überprüfen Sie nach jedem Kurzschluss die Funktion des Sensors und ersetzen Sie ihn ggf.

BEDIENUNGSANLEITUNG OW5007 IFM

Bestimmungsgemäß Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objektenkennung oder Temperaturüberwachung.

Schalttemperatur 350^ / 750^ (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sieihn mit Hilfe einer Montagehalterung. Zur einfahren Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtastdurchmesser hangt ab von Öffnungswinkel und Abtastabstand.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ \begin{array}{l} d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text {Ö f n u n g s w i n k e l} \ \mathsf {l} = \mathsf {A b t a s t a b s t a n d} \ d = A b t a s t d u r c h m e s s e r \ \varnothing = \text {L i n s e n d u r c h m e s s e r} \ \end{array} $$

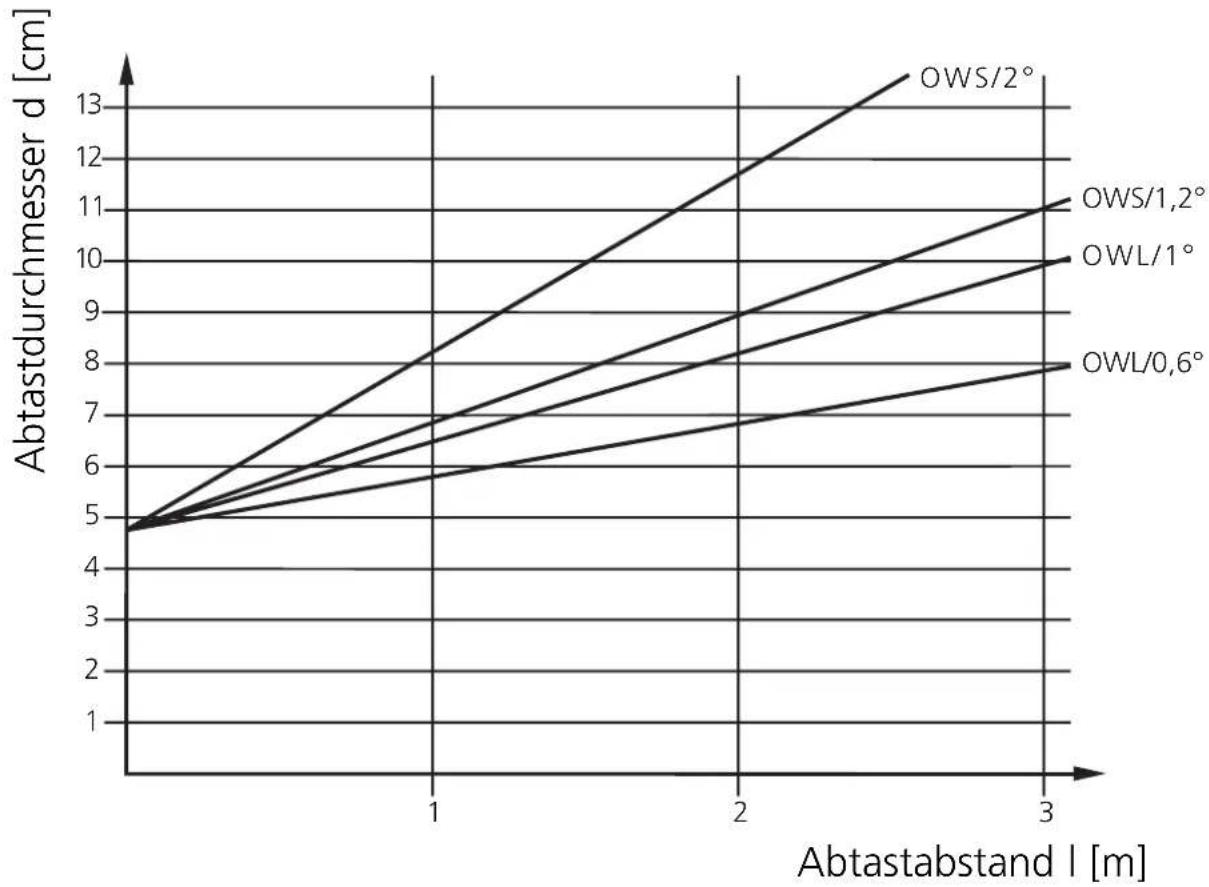

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-temperatur des Sensors liegen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

AC/DC*

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert.

Setzen Sie Geräte mit higherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubusein, um die Optik sauber zu halten.
