OW5001 - Infrarotsensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Temperatursensor
Marke	IFM
Modell	OW5001
Schalttemperatur	500°C / 900°C je nach Typ
Erfassungsabstand	Bis zu 5 m (darüber hinaus Strahlungsverluste)
Öffnungswinkel	Variabel je nach Linse, berechenbar über Formel
Erfassungsdurchmesser	Abhängig von Entfernung und Winkel
Spannungsversorgung	DC oder AC/DC je nach Modell
Ausgangstyp	PNP, NPN oder AC/DC (nicht kurzschlussgeschützt)
Elektrischer Anschluss	Drähte: BN (braun), BU (blau), BK (schwarz), GN/YE (grün/gelb)
Schutz	Feinsicherung empfohlen
Max. Umgebungstemperatur (Verstärker)	60°C
Max. Temperatur für Lichtwellenleiter	250°C
Montage	Verstärker außerhalb der heißen Zone, Lichtwellenleiter in der heißen Zone
Verfügbares Zubehör	Montagesockel (E20426), Zusatzlinse
Austausch Lichtwellenleiter	Möglich, Ersatzteil
Verwendung	Objekterkennung oder Temperaturüberwachung
Wartung	Funktion prüfen, Kurzschlüsse vermeiden
Sicherheit	Vor Anschluss spannungsfrei schalten
Reparierbarkeit	Lichtwellenleiter austauschbar

Häufig gestellte Fragen - OW5001 IFM

Wie hoch ist die Schalttemperatur des Sensors OW5001?

Die Schalttemperatur beträgt 500°C oder 900°C je nach Gerätetyp.

Wie montiere ich den Infrarotsensor IFM OW5001?

Montieren Sie den Verstärker außerhalb der heißen Zone (max. Umgebungstemperatur 60°C) und installieren Sie den Lichtwellenleiter in der heißen Zone (max. 250°C). Verwenden Sie bei Bedarf einen Montagesockel (Art.-Nr. E20426).

Wie groß ist die maximale Erfassungsreichweite?

Die maximale Reichweite beträgt etwa 5 Meter. Darüber hinaus können Strahlungsverluste auftreten, die eine deutlich höhere Objekttemperatur als die Schalttemperatur erfordern.

Wie berechnet man den Erfassungsdurchmesser?

Verwenden Sie die Formel: d = 2 x I x tan(α/2) + Ø, wobei d = Durchmesser, I = Entfernung, α = Öffnungswinkel, Ø = Linsendurchmesser.

Welche Ausgangstypen sind verfügbar?

Die Ausgänge können PNP, NPN oder AC/DC sein. Achtung: Der AC/DC-Ausgang ist nicht kurzschlussgeschützt.

Wie tausche ich den Lichtwellenleiter aus?

Entfernen Sie die Mutter, die Unterlegscheibe und die Gummidichtung. Ziehen Sie die alte Faser heraus, setzen Sie die neue ein und setzen Sie dann die Dichtung und die Mutter wieder ein.

Wie hoch ist die maximale Temperatur für den Lichtwellenleiter?

Der Lichtwellenleiter kann eine maximale Temperatur von 250°C vertragen.

Ist der Sensor kurzschlussgeschützt?

Nein, der AC/DC-Ausgang ist nicht geschützt. Ein Kurzschluss kann das Gerät sofort zerstören. Verwenden Sie gegebenenfalls eine Feinsicherung.

Welches Zubehör ist verfügbar?

Ein Montagesockel (Art.-Nr. E20426) und eine Zusatzlinse sind optional erhältlich.

Was tun bei Störstrahlung aus dem Hintergrund?

Wenn Fehlfunktionen auftreten, verwenden Sie Geräte mit einer höheren Schalttemperatur.

BEDIENUNGSANLEITUNG OW5001 IFM

Bestimmungsgemäß Verwendung

Der Infrarotsensor erfaßt Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objektenkennung oder Temperaturüberwachung.

Schalttemperatur 500^ / 900^ (je nach Geräteausführung).

Montage

Montieren Sie den Elektronikteil außerhalb des Heißbereiches. Zur einfahren Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Bringen Sie die Fiberoptik im erforderlichen Abtastabstand im Heißereich (max. 250^ ) an.

Verwenden Sie zur Vergroßerung des Abtastabstandes und Prazisierung des Schaltpunktes als Zubehör erhältliche Aufstecklinsen.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtatsdurchmesser hangt ab von Öffnungswinkel und Abtastabstand.

Achtung! Knicken Sie die Fiberoptik nicht scharf ab.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \alpha = \text {O f f n u n g s w i k e l} $$

$$ \mathsf {I} = \mathsf {A b t a s t a b s t a n d} $$

$$ d = A b t a s t d u r c h m e s s e r $$

$$ \varnothing = \text {L i n s e n d u r c h m e s s e r} $$

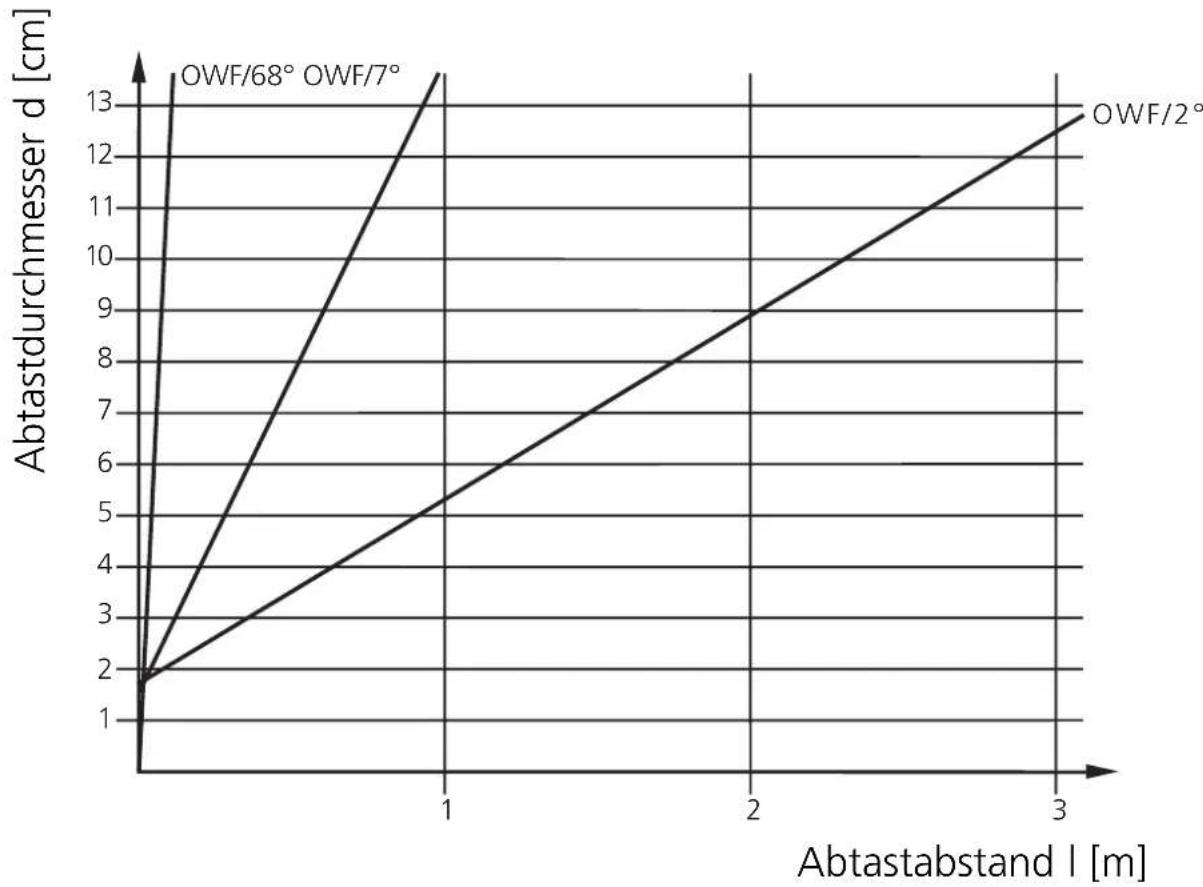

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-temperatur des Sensors liegen.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

AC/DC*

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

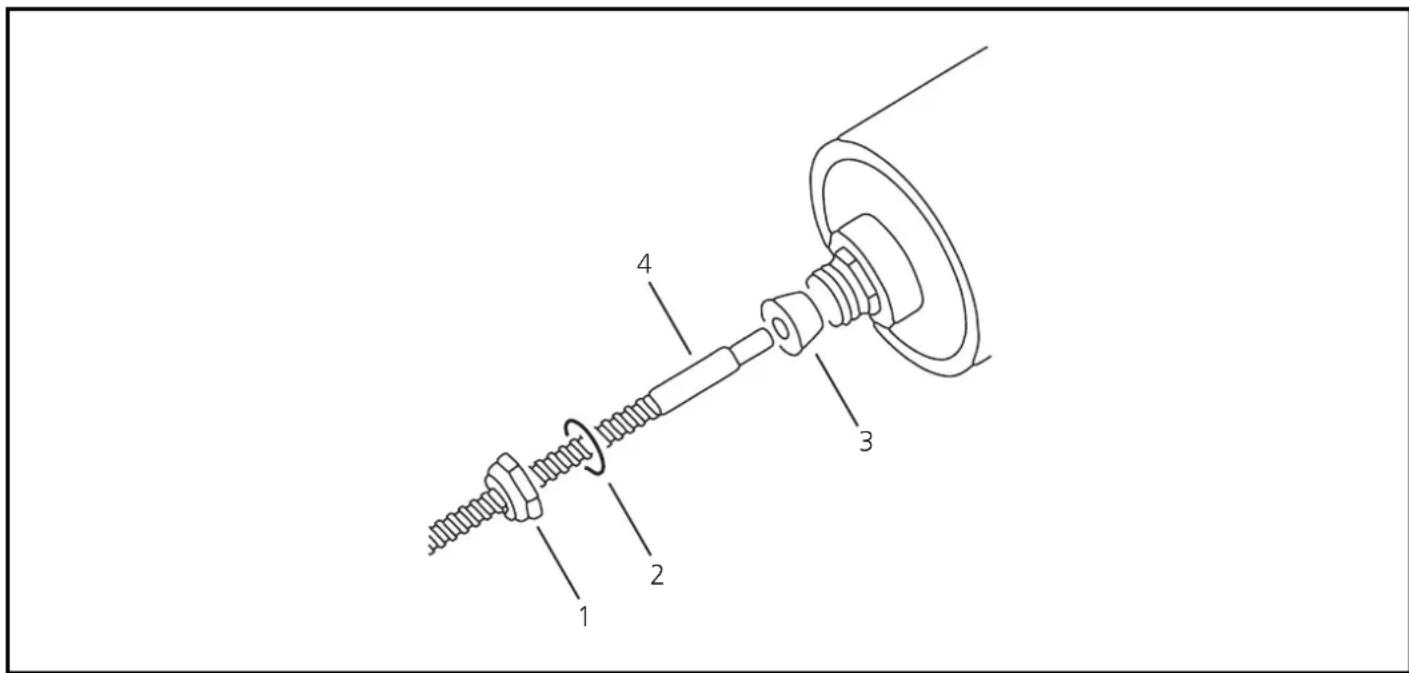

Austausch der Fiberoptik

Entfernen Sie die Überwurfmutter 1 und Unterlegscheibe 2.

Lösen Sie die Gummidichtigung 3 vorsichtig aus dem Gewindestutzen.

Entfernen Sie die defekte Fiberoptik 4.

Schieben Sie die mitgelieferte neue Überwurfmutter 1, Unterlegscheibe 2, und Dichtung 3 über die Ersatzfiberoptik.

Führten Sie die Ersatzfiberoptik bis zum Anschlag in die damit vorgesehene Öffnung des Elektronikteils ein.

Drücken Sie die Dichtung 3 in den Gewindestutzen.

Sichern Sie durch festdrehen der Überwurfmutter 1 die Ersatzfiberoptik.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert.

Setzen Sie Geräte mit higherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten.
