Type de produit	Préamplificateur microphone avec Variable Harmonic Drive (VHD)
Dimensions (L x P x H)	482 mm x 230 mm x 44,5 mm (avec oreilles de support)
Poids	2,6 kg (unité seule)
Alimentation	100-240 VAC, 50-60 Hz, <20 W, via alimentation externe IEC320
Entrées	Microphone XLR symétrique (1 kΩ / 10 kΩ en Hi-Z), Instrument Jack 6,35 mm (1 MΩ), Ligne via Pad 20 dB
Sorties	XLR symétrique, niveau de sortie max +24 dBu
Plage de gain d'entrée	+20 dB à +75 dB
Plage de gain de sortie	±20 dB
Fonctions principales	Commutation Hi-Z, Pad 20 dB, alimentation fantôme +48 V, Variable Harmonic Drive (2e et 3e harmonique)
Sécurité	Ne pas ouvrir l'appareil, confier toute réparation à un personnel qualifié
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement
Garantie	12 mois contre les défauts de matériel et de main-d'œuvre
Réparations	Contacter le revendeur ou Solid State Logic avec un numéro RMA valide
Connecteur d'alimentation	IEC320 à 3 broches, alimentation externe fournie
Température de fonctionnement	+5 °C à 30 °C
Humidité relative de fonctionnement	20 % à 80 % (sans condensation)

FOIRE AUX QUESTIONS - Alpha VHD Pre Solid State Logic

Comment utiliser la fonction Variable Harmonic Drive (VHD) ?

Le contrôle VHD permet d'ajouter une distorsion harmonique variable. Tournez-le de '2' (seconde harmonique, chaleureux) à '3' (troisième harmonique, agressif). Le niveau d'entrée et le gain influencent l'effet. Utilisez le Pad 20 dB pour les signaux puissants.

Quelle est la différence entre l'entrée microphone et l'entrée instrument ?

L'entrée microphone est sur XLR symétrique avec une impédance de 1 kΩ (ou 10 kΩ en mode Hi-Z). L'entrée instrument est sur Jack 6,35 mm asymétrique avec une impédance de 1 MΩ, activée automatiquement lorsqu'un jack est inséré.

Comment brancher l'alimentation de l'Alpha VHD Pre ?

Utilisez l'alimentation externe fournie avec un câble IEC320. Branchez le connecteur DIN 5 broches à l'arrière de l'unité. La prise secteur doit être facilement accessible. Débranchez en cas d'orage ou de non-utilisation prolongée.

Que faire si l'entrée est saturée ?

Le bouton Pad devient rouge lorsque l'entrée sature. Activez le Pad 20 dB pour réduire le niveau d'entrée. Vous pouvez aussi baisser le gain d'entrée. La saturation est normale avec le circuit VHD, mais à éviter pour un signal propre.

Comment nettoyer l'appareil ?

Nettoyez l'appareil uniquement avec un chiffon sec. N'utilisez pas de liquides ou de produits chimiques. Débranchez l'alimentation avant tout nettoyage.

Puis-je ouvrir l'appareil pour le réparer ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. L'ouverture annule la garantie. Confiez toute réparation à un personnel qualifié.

Quelle est la garantie du Alpha VHD Pre ?

Solid State Logic offre une garantie de 12 mois contre les défauts de matériel et de main-d'œuvre à compter de la date d'achat. Conservez la facture originale comme preuve d'achat.

Comment obtenir une réparation sous garantie ?

Contactez votre revendeur ou Solid State Logic pour obtenir un numéro RMA. Renvoyez l'appareil dans son emballage d'origine avec une preuve d'achat. N'incluez pas le câble d'alimentation ni le manuel.

Quels câbles sont fournis avec l'appareil ?

L'emballage contient l'unité Alpha VHD Pre, une alimentation secteur externe et un câble d'alimentation adapté à votre territoire. Le manuel d'installation est également inclus.

Comment utiliser l'entrée ligne avec le Pad ?

Pour les signaux de niveau ligne, activez le commutateur Hi-Z pour passer l'impédance à 10 kΩ et activez le Pad 20 dB pour éviter la saturation. Ajustez le gain d'entrée en conséquence.

MODE D'EMPLOI Alpha VHD Pre Solid State Logic

Manuel d'Installation

Instructions de Sécurité et d'Installation

Cette section contient des définitions, avertissements et informations pratiques pour assurer un environnement de travail sûr.

Veuillez s'il vous plaît prendre le temps de lire ce chapitre avant d'installer et d'utiliser l'appareil. Veuillez conserver ces instructions.

Securité Générale

• Lisez ces instructions.
- Conservez ces instructions.
• Tenez compte des avertissements.
- Suivez toutes les instructions.
• N'utilisez pas cet appareil près de l'eau.
• N'exposez pas cet appareil à la pluie ou à l'humidité.
- Nettoyez l'appareil uniquement avec un chiffon sec.
- N'obstruez pas les ouvertures prévues pour la ventilation. Installez l'appareil en respectant les instructions du constructeur.
- N'installez pas cet appareil à proximité d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, un poêle ou tout autre appareil (y compris un amplificateur) produisant de la chaleur.
- Il n'y a pas de réglages à effectuer ou de pièces à entretenir par l'utilisateur à l'intérieur de cet appareil. Les panneaux externes ne doivent pas être démontés; leur démontage invaliderait votre garantie.
- Confiez toutes les opérations d'entretien à un personnel qualifié. Une réparation est nécessaire si l'alimentation est endommagée de quelque manière que ce soit, si un liquide a été versé ou un objet est tombé à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.
- Tout réglage ou toute modification de cet appareil risque d'affecter son fonctionnement, de sorte que sa sécurité d'emploi et sa conformité aux standards internationaux ne pourraient plus être assurés.

Sécurité de l'Alimentation

• Cet appareil est livré avec une alimentation universelle, approuvée et certifiée pour l'utilisation avec l'appareil. Il ne contient pas de fusible pouvant être remplacé par l'utilisateur.
• Un câble d'alimentation est fourni avec cet appareil. Des câbles de remplacement peuvent être utilisés s'ils sont cotés à 2.5A au minimum et équipés d'un connecteur à 3 broches IEC320.
• Utilisez uniquement l'alimentation fournie par Solid State Logic. L'utilisation d'une quelconque autre alimentation n'est pas couverte par votre garantie et risque de causer un incendie ou une explosion.
• Toute alimentation externe est susceptible de chauffer en cours d'utilisation. Soyez prudent lorsque vous touchez l'alimentation.
• N'essayez pas de modifier l'alimentation de quelque manière que ce soit.
• Si une rallonge ou un adaptateur est utilisé, assurez vous que la charge permise du câble ou de l'adaptateur n'est pas dépassée.
• La prise de courant utilisée pour alimenter cet appareil doit être située près de lui et facilement accessible.
• Veuillez débrancher cet appareil en cas d'orage ou de non-utilisation prolongée.

Conseils d'Installation

• Lors de l'installation de l'appareil veuillez le poser sur une surface plane et sécurisée.
• Assurez vous que les câbles qui connectent l'appareil ne soient pas tendus, ainsi qu'ils soient placés de manière à ce qu'ils ne puissent pas être tirés, marchés dessus ou qu'il fassent trébucher.
• N'utilisez pas l'appareil tant qu'il est emballé ou recouvert.
• N'utilisez pas cette unité alors que ses panneaux externes sont retirés. Son fonctionnement pourrait en souffrir.

1. Un-pack

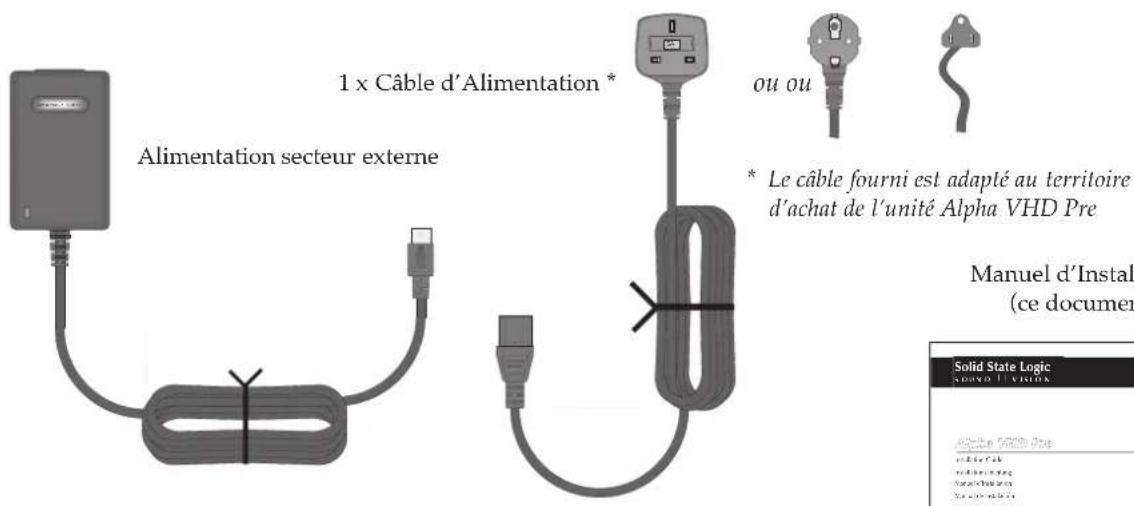

Votre emballage Alpha VHD Pre doit contenir ce qui suit:

L'unité Alpha VHD Pre

Manuel d'Installation (ce document)

Symétriques, niveau d'entrée maximum: 0dBu (+20dBu avec Pad)

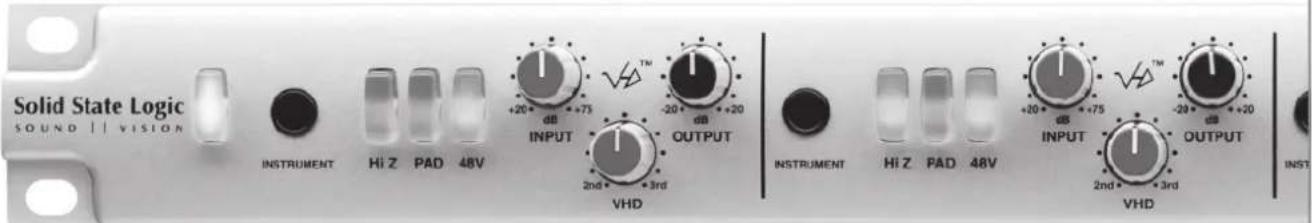

Connections sur panneau avant
	DIN 5 broches 180^	XLR-F 3 broches XLR	M 3 broches
Pin 1 0V 0V 0V
Pin 2 0V +ve +ve
Pin 3 +5V -ve -ve
Pin 4 -15V
Pin 5 +15V

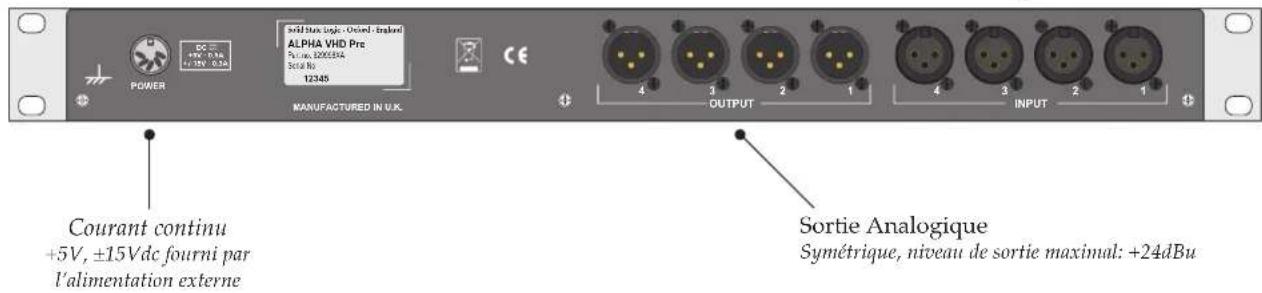

Connections sur panneau arrière

Instrument Jack 6,35 mono

Pointe (Tip) Signal

Gaine (Sleeve) 0V

3. Play!

Commutateurs d'Entrée

Hi Z Commute l'impédance de l'Entrée Micro entre 1kΩ et 10kΩ. Utiliser avec le PAD pour les sources de niveau ligne.

PAD Atténuation fixe de 20dB pour les signaux de haut niveau. Devient rouge lorsque l'entrée est saturée.

48V Active ou désactive l'alimentation "fantôme" +48V pour l'Entrée Micro. Toujours désactiver avant de connecter ou déconnecter un microphone.

Gain d'entrée

Fournit de+20dB à +75dB de gain

Gain de Sortie

Permet des réglages de ±20dB

Marche/Standby

Brillant quand l'unité est en service, alténué en standby

Instrument

Jack 6,35 mono pour l'Entrée Instrument haute-impédance Insérer un jack active automatiquement cette entrée à la place de l'entrée microphone standard (située sur le panneau arrière).

Variable Harmonic Drive ^TM

Ajoute une coloration en fonction du niveau; d'abord une deuxième harmonique chaleureuse, ensuite une troisième harmonique plus agressive (voir page ci-contre)

Utilisation du VHD

VHD – Variable Harmonic Drive™ – permet la saturation d'un signal (microphone ou ligne), depuis une coloration harmonique subtile jusqu'à une distorsion maximale. Le niveau du signal d'entrée influencera le circuit VHD, de même que le bouton PAD qui offre 20db de réduction du gain pour les signaux puissants, permettant l'utilisation du Alpha VHD Pre avec des signaux de niveau ligne autant que de niveau microphone.

Chaque entrée du Alpha VHD Pre est équipée d'un contrôle nommé "VHD", avec une gamme de réglage allant de "2" à "3". Régler le contrôle VHD modifie le caractère de la distorsion ajoutée, depuis une prédominance de la seconde harmonique jusqu'à une troisième harmonique presque exclusive quand le bouton est tourné à fond vers la droite. Des mélanges intéressants entre les deux peuvent être produits par des réglages intermédiaires. Le caractère de la distorsion de seconde harmonique rappelle le son chaleureux produit par la saturation des lampes, alors que la distorsion de troisième harmonique se rapproche du son plus dur et brillant des appareils à transistors.

Le contrôle VHD aura un effet beaucoup plus évident à des niveaux de gain élevés. Le réglage du gain d'entrée doit donc être utilisé en association avec le contrôle VHD pour influencer le niveau de distorsion ajouté au signal d'entrée. Le bouton PAD est illuminé en rouge quand l'étage d'entrée commence à saturer. Le circuit VHD est conçu de telle sorte que ceci est une caractéristique du fonctionnement normal de l'appareil, même s'il faut l'éviter pour un signal "propre".

Un préampli saturé est évidemment susceptible d'avoir un effet sur le niveau de gain de tous les éléments de la chaîne audio placés après l'appareil, et il peut être nécessaire d'abaisser le gain de sortie afin d'interfacer correctement avec d'autres appareils. Le contrôle du niveau de sortie permet d'effectuer simplement ce réglage.

Informations pour la collecte/l'élimination des DEEE dans l'Union Européenne

Ce symbole qui se trouve sur le produit indique qu'il ne doit pas être jeté avec les ordures ordinaires. Il est de la responsabilité des utilisateurs de se débarrasser de leurs déchets électroniques auprès d'un point de collecte désigné pour le recyclage des DEEE (Déchets d'équipements électriques et électroniques). La collecte séparée et le recyclage des DEEE vont aider à conserver des ressources naturelles et assurer que le recyclage se fasse en respectant la santé humaine et l'environnement. Pour en savoir plus sur les points de collecte, veuillez contacter votre administration communale, votre service des ordures ou votre détaillant.

Déclaration de conformité

Cet appareil est entièrement conforme avec les préscriptions de protection des directives du Conseil CEE sur la compatibilité électromagnétique et la basse tension

Garantie

Ce produit est garanti contre les pannes résultant de défauts de matériel ou de main-d'oeuvre pour une période de 12 mois à partir de la date d'achat.

Réparations Sous Garantie

Dans le cas d'une panne pendant la période de garantie, veuillez contacter votre revendeur ou distributeur qui se chargera de la réparation ou d'un remplacement selon besoin (une liste des revendeurs et distributeurs se trouve sur le site de Solid State Logic: www.solid-state-logic.com). Notez qu'aucun produit n'est accepté pour réparation auprès de Solid State Logic s'il n'est pas accompagné d'un numéro RMA valable qui s'obtient auprès de Solid State Logic avant l'envoi. Tous les produits doivent être envoyés dans l'emballage d'origine à Solid State Logic. Solid State Logic décline toute responsabilité pour dommages causés à des produits envoyés dans d'autres emballages. Dans ces cas Solid State Logic retournera le produit dans un emballage convenable qui vous sera facturé. N'envoyez pas le câble d'alimentation, ni le manuel ou autres accessoires – Solid State Logic ne peut pas garantir qu'ils vous seraient renvoyés. Notez aussi que les retours sous garantie seront acceptés uniquement si accompagnés par la facture originale ou autre preuve d'achat.

Réparations Hors Garantie

En cas de panne après la période de garantie, veuillez ramener le produit dans son emballage d'origine à votre revendeur pour l'envoi à Solid State Logic. Seront facturés le temps de la réparation (au tarif en vigueur chez Solid State Logic) plus les pièces et le transport. Notez qu'aucun produit n'est accepté pour réparation par Solid State Logic s'il n'est pas accompagné d'un numéro RMA valide qui doit être obtenu auprès de Solid State Logic.

Données Techniques

Mesures \*

Profondeur 230mm / 9" boîtier seul

Hauteur 44,5mm / 1.75" (1UH)

Largeur 438mm / 17,25" boîtier seul

482mm / 19" incl. oreilles de support

Poids 2,6kg / 6 livres

Puissance élec. < 20 Watts

Taille emballage 320mm x 550mm x 80mm

12,75" × 21,75" × 3,25"

Poids emballage 3,5kg / 8 livres

* Toutes valeurs approximatives

Environnement

Température En marche: +5 à 30 deg C

En repos: -20 à 50 deg C

Augment. max.: 15 deg C/heure

Humidité rel. En marche: 20 à 80%

En repos: 5 à 90%

Max. wet bulb:

29 deg C

(non condensant)

Vibration En marche: < 0,2 G (3 - 100Hz)

En repos, éteint: < 0,4 G (3 - 100Hz)

Choc En marche: <2 G (10 ms max.)

En repos: < 10 G (10 ms max.)

Altitude (au de. En marche: 0 - 3000m

Alimentation Connecteur à 3 broches IEC320, 100 - 240 Vac, 50 - 60 Hz

Entrées/Sorties Analogiques

Microphone Symétrique, XLR-F 3 broches, Zin = 1kΩ (10kΩ pour Hi Z)

Instrument Asymétrique, Jack mono 6,35mm, Zin = 1MΩ

Sortie Symétrique, XLR-M 3 broches, Zo = 40Ω

Alimentation Connecteur DIN 5 broches 180°, +5Vdc, +15Vdc
