Tipo de producto	Preamplificador de micrófono con Variable Harmonic Drive (VHD)
Dimensiones (An x Pr x Al)	482 mm x 230 mm x 44,5 mm (con orejas de soporte)
Peso	2,6 kg (unidad sola)
Alimentación	100-240 VCA, 50-60 Hz, <20 W, mediante alimentación externa IEC320
Entradas	Micrófono XLR balanceado (1 kΩ / 10 kΩ en Hi-Z), Instrumento Jack 6,35 mm (1 MΩ), Línea mediante Pad 20 dB
Salidas	XLR balanceado, nivel de salida máx. +24 dBu
Rango de ganancia de entrada	+20 dB a +75 dB
Rango de ganancia de salida	±20 dB
Funciones principales	Conmutación Hi-Z, Pad 20 dB, alimentación fantasma +48 V, Variable Harmonic Drive (2ª y 3ª armónica)
Seguridad	No abrir el aparato, confiar toda reparación a personal cualificado
Mantenimiento y limpieza	Limpiar solo con un paño seco
Garantía	12 meses contra defectos de material y mano de obra
Reparaciones	Contactar al distribuidor o a Solid State Logic con un número RMA válido
Conector de alimentación	IEC320 de 3 clavijas, alimentación externa suministrada
Temperatura de funcionamiento	+5 °C a 30 °C
Humedad relativa de funcionamiento	20 % a 80 % (sin condensación)

Preguntas frecuentes - Alpha VHD Pre Solid State Logic

¿Cómo usar la función Variable Harmonic Drive (VHD)?

El control VHD permite añadir una distorsión armónica variable. Gírelo de '2' (segunda armónica, cálido) a '3' (tercera armónica, agresivo). El nivel de entrada y la ganancia influyen en el efecto. Use el Pad 20 dB para señales potentes.

¿Cuál es la diferencia entre la entrada de micrófono y la entrada de instrumento?

La entrada de micrófono es en XLR balanceado con una impedancia de 1 kΩ (o 10 kΩ en modo Hi-Z). La entrada de instrumento es en Jack de 6,35 mm no balanceado con una impedancia de 1 MΩ, activada automáticamente cuando se inserta un jack.

¿Cómo conectar la alimentación del Alpha VHD Pre?

Use la alimentación externa suministrada con un cable IEC320. Conecte el conector DIN de 5 clavijas en la parte posterior de la unidad. El enchufe de red debe ser fácilmente accesible. Desconecte en caso de tormenta o de no uso prolongado.

¿Qué hacer si la entrada está saturada?

El botón Pad se vuelve rojo cuando la entrada se satura. Active el Pad 20 dB para reducir el nivel de entrada. También puede bajar la ganancia de entrada. La saturación es normal con el circuito VHD, pero debe evitarse para una señal limpia.

¿Cómo limpiar el aparato?

Limpie el aparato solo con un paño seco. No use líquidos ni productos químicos. Desconecte la alimentación antes de cualquier limpieza.

¿Puedo abrir el aparato para repararlo?

No, el aparato no contiene ninguna pieza reparable por el usuario. La apertura anula la garantía. Confíe toda reparación a personal cualificado.

¿Cuál es la garantía del Alpha VHD Pre?

Solid State Logic ofrece una garantía de 12 meses contra defectos de material y mano de obra a partir de la fecha de compra. Conserve la factura original como comprobante de compra.

¿Cómo obtener una reparación bajo garantía?

Contacte a su distribuidor o a Solid State Logic para obtener un número RMA. Devuelva el aparato en su embalaje original con un comprobante de compra. No incluya el cable de alimentación ni el manual.

¿Qué cables se suministran con el aparato?

El embalaje contiene la unidad Alpha VHD Pre, una fuente de alimentación externa y un cable de alimentación adaptado a su territorio. También se incluye el manual de instalación.

¿Cómo usar la entrada de línea con el Pad?

Para señales de nivel de línea, active el conmutador Hi-Z para cambiar la impedancia a 10 kΩ y active el Pad 20 dB para evitar la saturación. Ajuste la ganancia de entrada en consecuencia.

MANUAL DE USUARIO Alpha VHD Pre Solid State Logic

Manual de Instalación

niv. de la mer) En repos: 0 - 12000m

Connections

Instrucciones de seguridad e instalación

Esta sección incluye definiciones, advertencias e informaciones practicas para garantizar un ambiente de trabajo seguro.

Es importante leer estas instrucciones antes de instalar y operar esta unidad. Por favor guarden estas instrucciones.

Seguridad General

• Lean las instrucciones.
• Guarden las instrucciones.
• Sigan las advertencias.
• Sigan todas las instrucciones.
• No utilicen el aparato cerca del agua.
• No exponga el aparato a la lluvia o a la humedad.
• Limpie solamente con un paño seco.
• No bloquee las aberturas de la ventilación. Instalar según las instrucciones del constructor.
• No instalarlo cerca de una fuente de calor como radiadores, estufas u otros aparatos (incluyendo amplificadores) que producen calor.
• Usted no necesita hacerle ajustes en el interior ni existen piezas que requieran un servicio de parte del usuario. El aparato no debe ser abierto, en caso contrario usted invalidaría la garantía.
• Todas las reparaciones deben ser efectuadas por personal calificado. Usted debe recurrir a un servicio técnico cuando: constate un daño en la alimentación externa, se haya vertido líquido dentro del aparato hayan caído objetos dentro del aparato el aparato haya sido expuesto a la lluvia o humedad se haya caído no funcione normalmente.
• Los ajustes o cambios que usted haga a este aparato podría afectar su rendimiento y la seguridad y/o alterar la conformidad a los estándares internacionales.

Seguridad de la fuente de alimentación eléctrica

• Este aparato se entrega con una fuente de alimentación universal, cuyo uso ha sido aprobado y certificado. El usuario no necesita cambiar fusibles.
• Se incluye un cable de electricidad con esta unidad. Se pueden emplear cables de electricidad alternativos siempre que sean 2.5A o superior y estén equipados con un conector de 3 pines IEC320.
• Utilice sólo la fuente de alimentación que le proporciona Solid State Logic. Nuestra garantía no cubre el uso de ningún otro tipo de fuente de alimentación, y ésta podría ocasionar un fuego o explosión.
• Sea prudente al manipular la fuente de alimentación, ya que ésta puede haberse recalentado durante su uso habitual.
• No trate de modificar la fuente de alimentación de ninguna manera.
• Cuando utilice un alargador de corriente o un adaptador, asegúrese de que no sobrepasa la carga permitida.
• El enchufe al que se conectará el aparato debe estar situado cerca de éste y ser de fácil acceso.
• Si no va a usar el aparato durante un largo periodo de tiempo, o en caso de tormenta, desenchufe la unidad de la toma de corriente.

Notas de Instalación

• Cuando se instala el aparato, póngalo en una superficie plana y segura.
• Asegúrese que los cables que conectan el aparato non estén tensos y que estén puestos de forma que no puedan ser jalados, ni pisados y que nadie tropiece en ellos.
• No utilicen el aparato mientras esté embalado o cubierto.
• No haga funcionar esta unidad sin las cubiertas, podría afectar a su rendimiento.

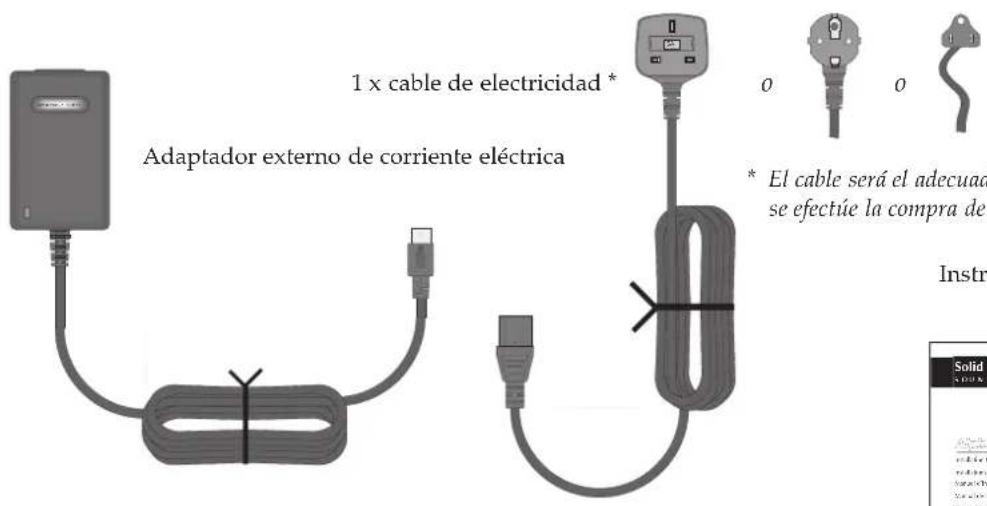

1. Un-pack

Cada caja de Alpha VHD Pre contiene lo siguiente:

La unidad Alpha VHD Pre

* El cable será el adecuado para el territorio donde se efectúe la compra de Alpha VHD Pre

Instrucciones de Instalación (este documento)

2. Connect

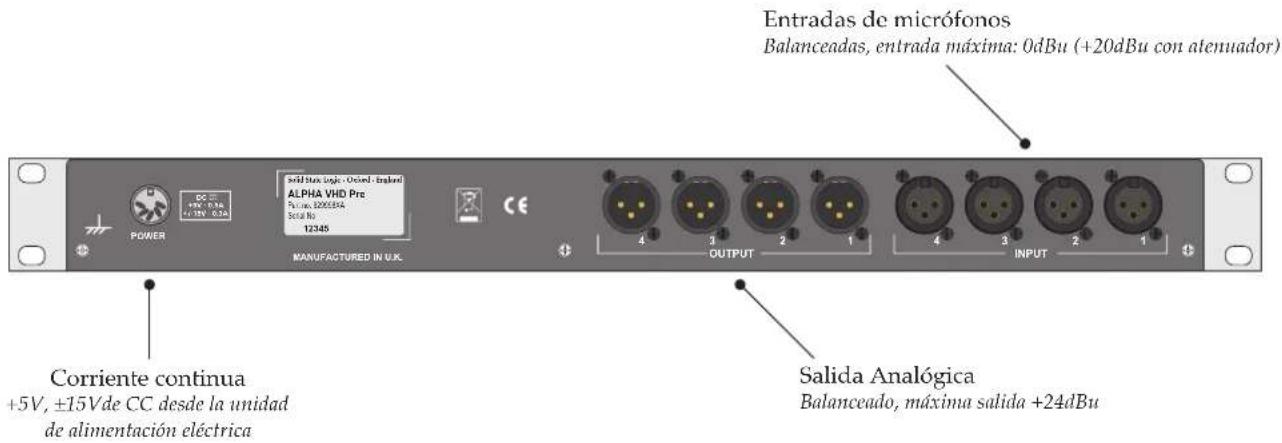

Conexiones del panel posterior
	5-pin 180° DIN 3-pin XLR-F 3-pin XLR-M
Pin 1 0V 0V 0VPin 2 0V +ve +vePin 3 +5V -ve -vePin 4 -15VPin 5 +15V

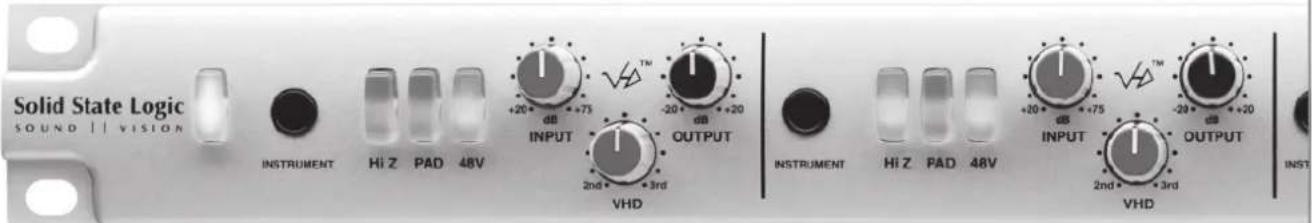

Conexiones del panel frontal

Instrumento Enchufe mono 1⁄4"

Tip (punta) Señal

Sleeve (manguito) 0V

3. Play!

Interruptores de Entrada

Hi Z Transforma la impedancia de entrada del micro de 1kΩ a 10kΩ. Usar con PAD para las entradas de nivel de línea (Line Level).

PAD Atenuación fija a 20dB para señales de niveles altos. Aparece en rojo cuando la entrada tiene "sobrecarga".

48V Suministra +48V ("alimentación fantasma") a la entrada del micro. Se debe apagar siempre antes de conectar/desconectar el micrófono.

Ganancia de Entrada

Ganancia entre +20dB y +75dB

Ganancia de salida

Proporciona un ajuste de ±20dB

Alimentación/en espera

Brillante cuando la unidad está encendida, tenue cuando en espera (standby)

Instrumento

Enchufe mono de 1/4" para entrada de instrumentos con alta impedancia. Si se introduce un conector, esta entrada quedaría automáticamente seleccionada en lugar de la entrada de micrófono normal (en la parte posterior de la unidad).

Variable Harmonic Drive™

Añade coloración según el nivel; inicialmente cálida, 2º armónica, después más agresiva, 3º armónica (véase la página siguiente)

Cómo usar VHD

VHD ñ Variable Harmonic Drive™ ñ permite que una señal (de micrófono o línea) pase de una coloración armónica sutil a la distorsión total. El nivel de la señal de entrada tendrá un efecto en el circuito VHD, al igual que el botón PAD (atenuador), que ofrece 20db de reducción de ganancia de las señales de sonidos bajos y agudos, permitiendo así que Alpha VHD Pre trabaje con señales tanto de línea como del nivel del micrófono.

Cada entrada de Alpha VHD Pre tiene un control llamado 'VHD' con una serie de ajustes denominados '2º a '3º'. Ajustar este control de VHD cambia la distorsión añadida de predominantemente armónica (2º) a casi completamente armónica (3º) cuando se encuentra completamente girado en el sentido de las agujas del reloj; se pueden conseguir interesantes combinaciones de ambas con ajustes intermedios. La distorsión armónica 2º es semejante al cálido sonido producido por válvulas al sobrepasar su máximo mientras que la distorsión armónica 3ª está asociada con sonidos más duros y brillantes que se obtienen en los dispositivos de estado sólido (semi-conductores).

El control VHD tiene un efecto más destacable cuanta mayor sea la ganancia de los ajustes, de modo que la ganancia de entrada debería emplearse en combinación con el control VHD para que tenga un efecto en la cantidad de distorsión que se añade a la señal de salida. El botón PAD (atenuador) aparecerá en rojo cuando se produzca una sobrecarga en la fase de entrada; el circuito VHD está diseñado de tal forma que esto forme parte de su funcionamiento, aunque se debería evitar por medio de una señal más limpia.

Un pre-amplificador que haya superado su nivel máximo obviamente tendrá un efecto en la ganancia de todas las partes de la cadena de señales que siguen a la unidad y puede que haya que reducir la ganancia de salida para que interactúe correctamente con el resto del equipo. El control del nivel de salida hace que este proceso de ajuste sea muy sencillo.

Informaciones para la recolección/eliminación de DEEE en la Unión Europea

Este símbolo que se encuentra sobre el producto indica que no debe ser tirado a la basura normal. Es la responsabilidad del usuario de poner su desechos en un lugar designado para la recuperación y transformación de DEEE(Desechos de equipos eléctricos y electrónicos). La recolección separada y la recuperación de los DEEE va a ayudar a conservar los recursos naturales y asegurar que la recuperación se hace respectando la salud humana y el medio ambiente. Para saber mas sobre los lugares de recolección de DEEE diríjase a la administración de su comuna, servicio de basuras o a su comercio.

Conformidad de estándares

Este aparato cumple totalmente con los requisitos actuales de la protección de las directivas del consejo CEE relativas a la baja tensión y la compatibilidad electromagnética.

Garantia

Este producto esta garantizado contra las panas que resultan de defectos de material o de mano de obra por un periodo de 12 meses a partir de la fecha de compra.

Reparaciones Durante el Periodo de Garantía

En el caso de una pana durante el periodo de garantía sírvase contactar su comercio o distribuidor que se encargara de la reparación o de remplazárselo si es necesario (Hay una lista de vendedores y distribuidores en el sitio Internet de Solid State Logic: www.solid-state-logic.com). Le señalamos que no se aceptará la reparación de ningún producto en Solid State Logic si no esta acompañado de un numero RMA valido otorgado por Solid State Logic antes del envío. Todos los productos deben ser enviados, en su embalaje original, a Solid State Logic. Solid State Logic declina toda responsabilidad por danos causados a los productos enviados en otros embalajes. En este caso Solid State Logic devolverá el producto en un embalaje apropiado que le será facturado. No incluya el cable de electricidad, el manual ni otros artículos – Solid State Logic no puede garantizar que le sean devueltos. Le hacemos notar también que el envío para reparación durante la garantía se aceptaran únicamente acompañados de la factura original u otra prueba de compra.

Reparaciones Fuera del Periodo de Garantía

En caso de una pana después el periodo de garantía sírvase llevar el producto en su embalaje de origen a su vendedor para que lo envíe a Solid State Logic. Se facturara el tiempo de la reparación (a la tarifa en vigor en Solid State Logic) mas los repuestos y el transporte. Le señalamos que no se aceptará la reparación de ningún producto en Solid State Logic si no esta acompañado de un numero RMA valido otorgado por Solid State Logic antes del envío.

Datos Tecnicos

Medidas \*

Profundidad 230mm / 9" solo la caja

Alto 44,5mm / 1.75" (1UA)

Ancho 438mm / 17,25" solo la caja

482mm / 19" incl. oidos del estante

Peso 2,6kg/ 6 libras

Potencia elec. < 20 Watt

Tamaño embalaje 320mm x 550mm x 80mm

12,75" × 21,75" × 3,25"

Peso embalaje 3,5kg / 8 libras

Conectado: -20 a 50 grados C

Variación. max.: 15 grados C/hora

Humedad rel.

Funcionando: 0 - 3000mts

nivel del mar)

Conectado: 0 - 12000mts

Conexiones

Alimentación

Conector IEC320 de 3 pines, 100 - 240 Vac, 50 - 60 Hz
