Alpha VHD Pre - Empfänger Solid State Logic - Kostenlose Bedienungsanleitung

Produkttyp	Mikrofonvorverstärker mit Variable Harmonic Drive (VHD)
Abmessungen (L x T x H)	482 mm x 230 mm x 44,5 mm (mit Montagewinkeln)
Gewicht	2,6 kg (Gerät allein)
Stromversorgung	100-240 VAC, 50-60 Hz, <20 W, über externes Netzteil IEC320
Eingänge	Symmetrischer Mikrofon-XLR (1 kΩ / 10 kΩ Hi-Z), Instrument 6,35 mm Klinke (1 MΩ), Line über 20 dB Pad
Ausgänge	Symmetrischer XLR, max. Ausgangspegel +24 dBu
Eingangsverstärkungsbereich	+20 dB bis +75 dB
Ausgangsverstärkungsbereich	±20 dB
Hauptfunktionen	Hi-Z-Umschaltung, 20 dB Pad, Phantomspeisung +48 V, Variable Harmonic Drive (2. und 3. Harmonische)
Sicherheit	Gerät nicht öffnen, Reparaturen nur durch qualifiziertes Personal
Pflege und Reinigung	Nur mit trockenem Tuch reinigen
Garantie	12 Monate auf Material- und Verarbeitungsfehler
Reparaturen	Händler oder Solid State Logic mit gültiger RMA-Nummer kontaktieren
Netzanschluss	IEC320 3-polig, externes Netzteil im Lieferumfang
Betriebstemperatur	+5 °C bis 30 °C
Relative Luftfeuchtigkeit	20 % bis 80 % (nicht kondensierend)

Häufig gestellte Fragen - Alpha VHD Pre Solid State Logic

Wie verwende ich die Variable Harmonic Drive (VHD)-Funktion?

Der VHD-Regler ermöglicht das Hinzufügen einer variablen harmonischen Verzerrung. Drehen Sie ihn von '2' (zweite Harmonische, warm) auf '3' (dritte Harmonische, aggressiv). Der Eingangspegel und die Verstärkung beeinflussen den Effekt. Verwenden Sie das 20-dB-Pad für starke Signale.

Was ist der Unterschied zwischen dem Mikrofoneingang und dem Instrumenteneingang?

Der Mikrofoneingang ist symmetrisch XLR mit einer Impedanz von 1 kΩ (oder 10 kΩ im Hi-Z-Modus). Der Instrumenteneingang ist unsymmetrisch 6,35 mm Klinke mit 1 MΩ Impedanz und wird automatisch aktiviert, wenn ein Klinkenstecker eingesteckt wird.

Wie schließe ich die Stromversorgung des Alpha VHD Pre an?

Verwenden Sie das mitgelieferte externe Netzteil mit einem IEC320-Kabel. Schließen Sie den 5-poligen DIN-Stecker an der Rückseite des Geräts an. Die Netzsteckdose muss leicht zugänglich sein. Bei Gewitter oder längerem Nichtgebrauch das Gerät vom Netz trennen.

Was tun, wenn der Eingang übersteuert?

Die Pad-Taste leuchtet rot, wenn der Eingang übersteuert. Aktivieren Sie das 20-dB-Pad, um den Eingangspegel zu reduzieren. Sie können auch die Eingangsverstärkung verringern. Übersteuerung ist mit der VHD-Schaltung normal, sollte aber für ein sauberes Signal vermieden werden.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Chemikalien. Trennen Sie das Gerät vor der Reinigung vom Netz.

Kann ich das Gerät zur Reparatur öffnen?

Nein, das Gerät enthält keine vom Benutzer reparierbaren Teile. Das Öffnen führt zum Verlust der Garantie. Überlassen Sie Reparaturen qualifiziertem Fachpersonal.

Wie lautet die Garantie des Alpha VHD Pre?

Solid State Logic bietet eine 12-monatige Garantie auf Material- und Verarbeitungsfehler ab dem Kaufdatum. Bewahren Sie die Originalrechnung als Kaufnachweis auf.

Wie erhalte ich eine Reparatur unter Garantie?

Kontaktieren Sie Ihren Händler oder Solid State Logic, um eine RMA-Nummer zu erhalten. Senden Sie das Gerät in der Originalverpackung mit einem Kaufnachweis zurück. Legen Sie weder Netzkabel noch Handbuch bei.

Welche Kabel werden mitgeliefert?

Die Verpackung enthält das Alpha VHD Pre-Gerät, ein externes Netzteil und ein für Ihr Gebiet geeignetes Netzkabel. Auch das Installationshandbuch ist enthalten.

Wie verwende ich den Line-Eingang mit dem Pad?

Für Line-Pegelsignale aktivieren Sie den Hi-Z-Schalter, um die Impedanz auf 10 kΩ zu erhöhen, und aktivieren Sie das 20-dB-Pad, um Übersteuerung zu vermeiden. Passen Sie die Eingangsverstärkung entsprechend an.

BEDIENUNGSANLEITUNG Alpha VHD Pre Solid State Logic

Installationsanleitung

Sicherheits- und Installationsanweisungen

Dieses Kapitel enthält Definitionen, Vorsichtsmassnahmen und praktische Informationen um ein sicheres Arbeitsumfeld zu garantieren.

Bitte nehmen Sie sich die Zeit, dieses Kapitel zu lesen, bevor Sie das Gerät installieren und benutzen. Bitte bewahren Sie diese Anweisungen auf.

Allgemeine Sicherheit

• Lesen Sie diese Anweisungen.
• Behalten Sie diese Anweisungen.
• Beachten Sie die Warnungen.
  • Folgen Sie sämtlichen Anweisungen.
• Benutzen Sie das Gerät nicht in der Nähe von Wasser.
• Setzen Sie das Gerät keiner Feuchtigkeit oder Regen aus.
• Nur mit trockenem Tuch reinigen.
• Die Lüftungsöffnungen nicht blockieren. Den Herstellerangaben zufolge installieren.
• Nicht in der Nähe von Hitzequellen einbauen, wie Heizungen, Wärmespeichern, Öfen oder anderen Geräten (inkl. Verstärkern) die Hitze erzeugen.
• Es gibt keinerlei Einstellungen oder vom Anwender zu wartende Teile im Inneren des Gerätes. Die Abdeckungen dürfen nicht entfernt werden. Durch das Entfernen selbiger wird die Garantie ungültig.
• Überlassen Sie sämtliche Wartungsarbeiten qualifiziertem Personal. Wartung wird fällig, wenn das Netzteil in irgendeiner Form beschädigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, das Gerät Feuchtigkeit oder Regen ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist.
• Einstellungen oder Änderungen am Gerät können die Leistung derart beeinflussen, dass die Sicherheit und/oder die Konformität mit internationalen Standards nicht mehr erreicht wird.

Sicherheit der Stromzufuhr

• Dieses Gerät wird mit einem universellen Netzteil geliefert, das für den Betrieb mit diesem Gerät zugelassen und zertifiziert ist. Es gibt keine durch den Nutzer auszuwechselnden Sicherungen.
• Ein Netzkabel wird mitgeliefert. Andere Netzkabel können eingesetzt werden, wenn sie für 2,5A ausgelegt sind und über einen dreipoligen IEC320 Steckverbinder verfügen.
• Verwenden Sie nur das von Solid State Logic mitgelieferte Netzteil. Bei Verwendung eines anderen Netzteils besteht keine Garantic. Die Verwendung eines anderen Netzteils kann zu Feuer oder Explosionen führen.
• Jedes externe Netzteil kann sich während dem normalen Betrieb erwärmen. Seien Sie vorsichtig beim Anfassen des Netzteiles.
• Versuchen Sie nicht, das Netzteil in irgendeiner Weise zu verändern.
• Wenn eine Stromverlängerung oder ein Adapter benutzt wird, stellen Sie sicher, dass die zulässige Gesamtlast des Stromkabels oder Adapters nicht überschritten wird.
  • Die Steckdose für dieses Gerät sollte in der Nähe und leicht zugänglich sein.
• Während Unwettern oder längerer Nichtbenutzung, den Stecker herausziehen.

Hinweise zur Installation

• Beim Installieren des Gerätes selbiges auf eine sichere, ebene Oberfläche platzieren.
• Sorgen Sie dafür, das kein Zug auf den Anschlusskabeln liegt. Achten Sie ebenfalls darauf, dass die Kabel so liegen, dass niemand darüber stolpern, darauf treten oder daran ziehen kann.
• Benutzen Sie das Gerät nicht, wenn es in einer Verpackung oder zugedeckt ist.
• Benutzen Sie das Gerät nicht mit offenen Abdeckung um die Systemleistung nicht zu beeinträchtigen.

1. Un-pack

Folgendes sollten Sie in der Verpackung finden:

1 Netzkabel *

oder ode

* Das Netzkabel des Lieferumfanges ist passend für das Gebiet, in dem das Gerät gekauft wurde

Installationsanleitung (dieses Dokument)

2. Connect

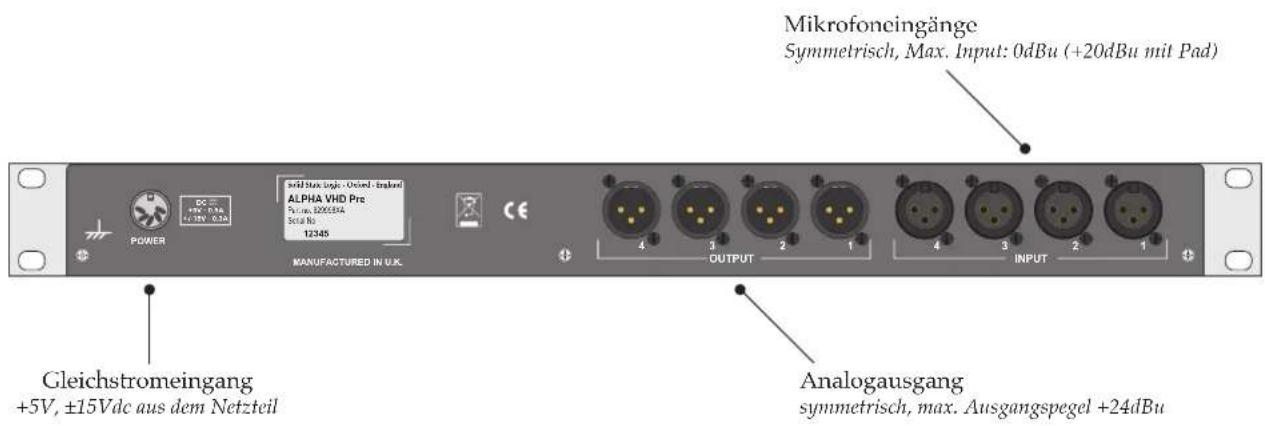

Anschlüsse Rückseite
	5-pin 180° DIN 3-pin XLR-F 3-pin XLR-M
Pin 1 0V 0V 0VPin 2 0V +ve +vePin 3 +5V -ve -vePin 4 -15VPin 5 +15V

Anschlüsse Vorderseite
Instrumente Mono Klinke
Spitze SignalSchirm 0V

3. Play!

Eingangsschalter

Hi Z schaltet Eingangsimpedanz von 1kΩ zu 10kΩ. Nutzung mit PAD für Linepegel Signale.

PAD feste 20dB Dämpfung für hochpegelige Signale. Anzeige rot bei übersteuertem Eingang.

48V schaltet 48V (Phantom Spannung) auf den Mic Eingang. immer ausschalten vor dem Ein/Ausstecken eines Mikros.

Input Gain

+20dB bis +75dB Gain

Output Gain

einstellbar ±20dB

Solid State Logic

SOUND || VISION

INSTRUMENT

Hi Z PAD 48V

INPUT

VHD

INSTRUMENT

HiZ FAD 48V

INPUT OUTPUT

INST

Power/Standby

Hell in Betrieb, gedämpft in Standby

Instrument

6,3mm Mono Klinke für Instrumente mit hoher Impedanz. Bei Einführen einer Klinke wird automatisch dieser Eingang anstelle des Mikrofoneingangs (auf der Rückseite des Geräts) gewählt.

Variable Harmonic Drive™

addiert pegelabhängige Färbung: Wärme durch zweite harmonische Oberwellen; agressiver durch dritte harmonische Oberwellen (siehe gegenüberliegende Seite)

Verwendung von VHD

VHD – Variable Harmonic Drive™ – ermöglicht die Übersteuerung eines Signals (Mikrofon oder Line) von einer subtilen harmonischen Färbung bis hin zur vollständigen Verzerrung. Der Pegel des eingehenden Signals wirkt sich auf die VHD-Schaltung aus, ebenso wie der PAD-Schalter, der 20db Gain-Reduction für laute Signale bietet und es so dem Alpha VHD Pre ermöglicht, mit Lines und auch mit Mikrofonpegelsignalen zu arbeiten.

Jeder Alpha VHD Pre-Eingang verfügt über einen Kontrollregler mit der Aufschrift 'VHD' mit einer Einstellungsskala von '2nd' bis '3rd'. Durch die Einstellung des VHD-Kontrollreglers ändert sich der Charakter der Verzerrung von überwiegend zweiten harmonischen Oberwellen bis zu beinahe vollständig dritten harmonischen Oberwellen, wenn der Regler ganz nach rechts gedreht wird; interessante Mischungen zwischen den beiden Einstellungen können bei einer mittleren Einstellung erreicht werden. Der Charakter der Verzerrung der zweiten harmonischen Oberwellen gleicht dem wärmeren Klang, der durch übersteuerte Röhren erzeugt wird, während die Verzerrung der dritten harmonischen Oberwellen mit dem härteren, klareren Klang verbunden ist, der durch Festkörper erzielt wird.

Der VHD-Kontrollregler hat einen weitaus bemerkenswerteren Effekt bei einem höheren Gain, der Input Gain sollte also in Verbindung mit dem VHD-Kontrollregler verwendet werden, um den Verzerrungsgrad zu beeinflussen, der dem Eingangssignal hinzugefügt wird. Der PAD-Schalter leuchtet rot, sobald die Eingangsstufe überlastet wird, die VHD-Schaltung ist so entwickelt, dass dies Teil des normalen Betriebs ist. Dennoch sollte es vermieden werden, um ein klareres Signal zu erhalten.

Ein übersteuerter Vorverstärker kann natürlich den Gain aller Teile der Signalkette beeinflussen, die der Einheit folgen. Es kann nötig sein, den Output Gain herunterzunehmen, damit eine richtige Schnittstelle mit den anderen Geräten möglich ist. Durch den Ausgangspegelkontrollregler ist dies ganz einfach.

Europäische Union – Information zur Entsorgung von Elektroschrott

Dieses Symbol weist darauf hin, dass dieses Produkt entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll entsorgt werden muss. Geben Sie dieses Produkt zur Entsorgung bei einer offiziellen Sammelstelle ab. Bei einigen Sammelstellen können Produkte zur Entsorgung unentgeltlich abgegeben werden. Durch getrenntes Sammeln und Recycling werden die Rohstoff-Reserven geschont, und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt eingehalten werden. Für weitere Informationen über die Adresse von Recyclingzentren, kontaktieren sie bitte ihre Gemeindeverwaltung, ihre Müllabfuhr oder ihren Händler.

Konformitätserklärung

Dieses Gerät ist völlig konform mit den aktuellen Schutzforderungen der Richtlinien des Rates der Europäischen Gemeinschaften über EMV und Niederspannung.

Garantie

Für dieses Produkt wird eine Garantie für einen Zeitraum von einem Jahr ab dem Zeitpunkt des Erwerbs gewährt, welche Fehlfunktionen aufgrund von Herstellungsmängeln oder Materialfehlern abdeckt.

Garantieansprüche

Alle Ansprüche aus dieser Garantie sind an den örtlichen Fachhändler oder die Repräsentanz von SSL zu richten, welche die Reparatur oder Ersatz je nach Bedarf veranlassen (eine Liste der Händler und Vertriebe finden Sie auf der Solid State Logic-Webseite: www.solid-state-logic.com). Beachten Sie bitte, dass keine Produkte zur Reparatur angenommen werden, die uns ohne gültige RMA-Nummer zugesendet werden, welche Sie von Solid State Logic erhalten können. Alle Produkte sollten in der Originalverpackung zu Solid State Logic geschickt werden. Solid State Logic übernimmt keinerlei Verantwortung bei Versand in Fremdverpackung. In diesem Fall sendet Solid State Logic das Gerät in geeigneter Verpackung zurück, zu Lasten des Kunden. Legen Sie kein Netzkabel, Bedienungsanleitung oder andere Gegenstände bei. Solid State Logic kann nicht für die Rücksendung dieser Gegenstände garantieren. Bitte beachten Sie ebenfalls, dass Garantiefälle nur mit Beilage der Originalrechnung oder anderer Kaufnachweise angenommen werden.

Reparaturen nach Ablauf der Garantie

Im Falle einer Reparatur nach Ablauf der Garantiezeit, bringen Sie das Gerät zu ihrem örtlichen Fachhändler oder dem Vertrieb von SSL in der Originalverpackung zum Versenden an Solid State Logic. Die Reparatur wird nach der verwendeten Zeit berechnet (zum gültigen Solid State Logic Reparaturtarif) plus Teile und Versand. Beachten Sie, dass keine Produkte zur Reparatur angenommen werden, die uns ohne gültige RMA-Nummer zugesendet werden, welche Sie von Solid State Logic vor dem Versand erhalten können.

Technische Daten

Abmessungen \*

Tiefe 230mm / 9 Zoll Nur Gehäuse

Breite 438mm / 17,25 Zoll Nur Gehäuse

482mm / 19 Zoll inkl. Zahnstange Ohren

Gewicht 2,6kg / 6 Pfund

Leistung < 20 Watt

Verpackungsmass 320mm x 550mm x 80mm

12,75" × 21,75" × 3,25"

Verpackungsgewicht 3,5kg / 8 Pfund

* alle Werte sind genähert

Umfeld

Temperatur Betrieb: +5 bis 30 Grad C

Ruhezustand: -20 bis 50 Grad C

Max. Schwankung: 15 grad C/stunde

Luftfeuchtigkeit

Betrieb: 20 bis 80%

Ruhezustand: 5 bis 90%

Max. wet bulb: 29 grad C

(nicht-kondensierend)

Vibration

Betrieb: < 0,2 G (3 - 100Hz)

Ruhezustand,

ausgeschaltet: < 0,4 C (3 - 100Hz)

Stoss

Betrieb: <2 G (10ms max.)

Ruhezustand: < 10 G (10ms max.)

Höhe (über

Betrieb: 0 - 3000m

Meeresspiegel)

Analoge Schnittstellen

Mikrofon:

symmetrisch, 3 pol XLR f,

Eingangsimpedanz = 1kΩ (10kΩ bei Hi Z)

Instrumente:

unsymmetrisch, 6,3mm Mono Klinke,

Eingangsimpedanz = 1MΩ

Ausgang:

symmetrisch, 3 pol XLR m,

Ausgangsimpedanz 40Ω

Strom

5-pin 180° DIN-Anschluss, +5Vdc, ±15Vdc
