MANUALE UTENTE Alpha VHD Pre Solid State Logic

Guida di Installazione

Contents

English1

Deutsch9

Francais17

Espanol25

Italiano33

Installazione e Sicurezza

Questa sezione contiene tutte le informazioni pratiche, gli avvisi e le indicazioni per assicurarvi un ambiente di lavoro efficiente e sicuro.

Si prega di leggere attentamente questa sezione prima di installare o utilizzare l'unità. Attenzione a non perdere queste istruzioni.

Sicurezza: Generale

• Leggete queste istruzioni.
- Conservate queste istruzioni.
- Fate attenzione a tutti gli avvisi.
- Seguite le istruzioni.
• Non utilizzate il dispositivo vicino all'acqua.
- Non esponete il dispositivo a pioggia o umidità.
- Pulite il dispositivo solo con un panno asciutto.
- Non ostruite i fori di ventilazione. Installate il dispositivo seguendo le istruzioni riportate.
- Non collocate il dispositivo vicino a fonti di calore come termosifoni, stufe o altri oggetti (compresi amplificatori) che producono calore.
- Non ci sono regolazioni o impostazioni da effettuare all'interno del dispositivo. Non aprite il box del dispositivo, andrete a invalidare la garanzia.
- Ogni eventuale intervento tecnico deve essere effettuato da personale specializzato. La manutenzione è necessaria se l'alimentatore viene danneggiato, se è stato versato del liquido sul dispositivo, se il dispositivo è caduto, se il dispositivo è stato esposto a pioggia o umidità e se non funziona correttamente.
- Regolazioni o modifiche del dispositivo possono influenzare le prestazioni andando a far si che gli standard internazionali di sicurezza e/o di conformità possano non essere più soddisfatti.

Sicurezza: Alimentazione

• Questo dispositivo dispone di un alimentatore universale, approvato ecertificato per essere utilizzato con questo dispositivo. Non ci sono fusibili da sostituire.
• L'unità è fornita con un cavo d'alimentazione. Alternativamente può essere usato un cavo d'alimentazione se classificato per 2,5A o superiori e se dotato di un connettore 3-pin IEC320.
• Usare unicamente l'alimentatore fornito dalla Solid State Logic. L'utilizzo di qualsiasi altro alimentatore non coperto dalla garanzia e può causare incendio o esplosione.
• Qualsiasi alimentatore esterno potrebbe surriscaldarsi durante le normali operazioni con l'unità. Maneggiate con cura l'alimentatore.
• Non tentate di manomettere l'alimentatore in alcun modo.
• Se viene utilizzato un cavo di prolunga o un adattatore di presa, verificate che il carico di alimentazione totale del cavo e/o dell'adattatore non sia in eccedenza.
• La presa di alimentazione utilizzata per questo dispositivo deve essere non distante e facilmente accessibile.
• Scollegate il dispositivo durante un temporale o se non lo utilizzate per molto tempo.

Note riguardo all'installazione

• Quando installate il dispositivo, posizionatelo su una superficie piana e stabile.
• Verificate che i cavi di connessione del dispositivo non siano sottoposti a tensione. Verificate anche che i cavi siano posizionati in modo da evitare che possano essere calpestati, piegati o danneggiati.
• Non utilizzate il dispositivo se non è garantita un'opportuna areazione.
• Non usare questo apparecchio con i coperchi rimossi. La prestazione potrebbe essere compromessa

1. Un-pack

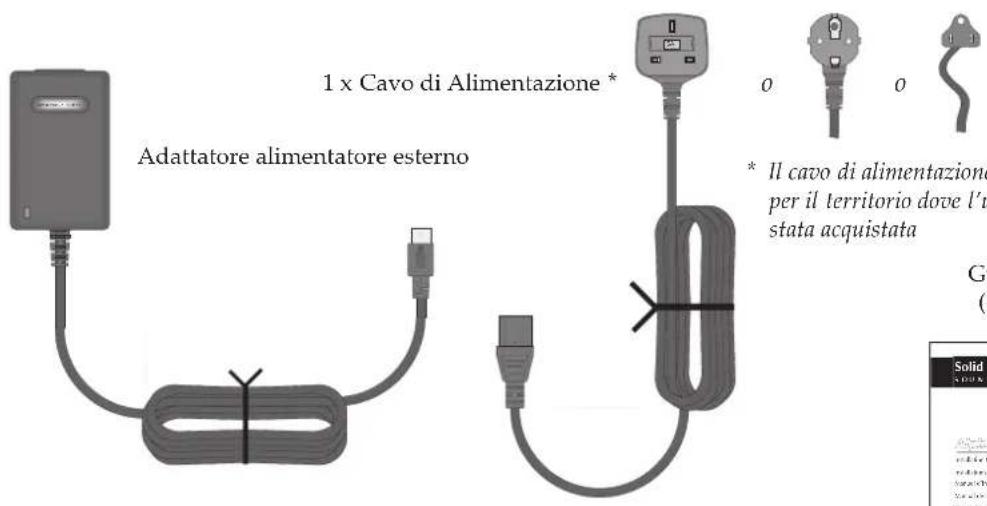

La confezione di Alpha VHD Pre contiene le seguenti cose:

L'unità Alpha VHD Pre

1 x Cavo di Alimentazione * Adattatore alimentatore esterno * Il cavo di alimentazione per il territorio dove l'v stata acquistata G. ( )

* Il cavo di alimentazione fornito sarà quello adatto per il territorio dove l'unità Alpha VHD Pre è stata acquistata

Guida di Installazione (questo documento)

Ingressi Microfonici Bilanciati, ingresso massimo: 0dBu (+20dBu con attenuatore) Alpha VHD Pre Pin No: 1200354 Serial No: 12345 MANUFACTURED IN U.K. Output 4 3 2 1 4 3 2 1 INPUT Alimentazione in continua +5V, ±15Vdc dal PSU Uscita Analogica Bilanciata, uscita massima: +24dBu

Connettori pannello posteriore
	5-pin 180° DIN 3-pin XLR-F 3-pin XLR-M
Pin 1 0V 0V 0VPin 2 0V +ve +vePin 3 +5V -ve -vePin 4 -15VPin 5 +15V

Connettori pannello anteriore
Strumento 1⁄4"	Mono Jack
Tip Signal
Sleeve 0V

3. Play!

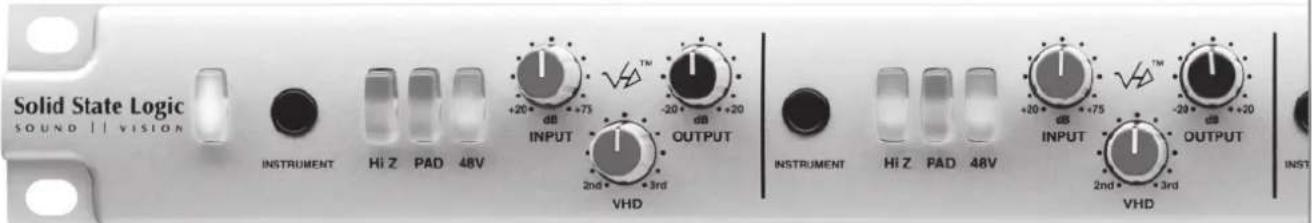

Interruttori di ingresso

Hi Z Commuta l'impedenza dell'ingresso microfonico da 1kΩ a 10kΩ. Usare insieme al PAD per segnali a livello linea.

PAD Attenuazione fissa di 20dB per segnali ad alto livello. Si illumina di rosso quando l'ingresso è in condizione di overload.

48V Interruttore di 'phantom power' +48V per l'ingresso microfonico. Spegnere sempre prima d' inserire e disinserire il microfono.

Guadagno d'ingresso

Guadagno variabile da +20dB o +75dB

Guadagno d'Uscita

Regolazione di ±20dB

Solid State Logic SOUND || VISION INSTRUMENT Hi Z PAD 48V +20+ dB +75 INPUT 2nd+ 3rd VHD TM -20+ dB +20 OUTPUT INSTRUMENT Hi Z PAD 48V +20+ dB +75 INPUT 2nd+ 3rd VHD TM -20+ dB +20 OUTPUT INST

Alimentazione/Standby

Si illumina quando l'unità è accesa, luce attenuata quando in standby

Strumento

Mono 1/4" Jack per Ingresso strumento ad alta impedenza. Inserendo il jack automaticamente selezionerà quest'ingresso e lo sostituirà all'ingresso microfonico (sul pannello posteriore dell'unità).

Variable Harmonic Drive™

Aggiunge colorazione dipendente dal livello, inizialmente 'calda' di 2nd armonica e poi più aggressiva di 3rd armonica (vedere a lato)

L'uso di VHD

VHD – Variable Harmonic Drive™ – permette al segnale (microfono o linea) di essere sovra pilotato da una sottile colorazione armonica fino ad una piena distorsione. Il segnale d'ingresso avrà un effetto sul circuito VHD, così farà anche il Pad che offre una attenuazione di guadagno di 20dB per segnali di alto livello, permettendo all'unità Alpha VHD Pre di lavorare con i segnali di linea come per quelli microfonici.

Ogni ingresso Alpha VHD Pre ha un controllo marcato 'VHD' con una gamma di regolazioni indicate da '2a' a '3a'. Variando questo controllo di VHD si cambia le caratteristiche della distorsione aggiunta, da predominante di 2° armonica fino a quasi distorsione di 3a armonica, questo quando il controllo è completamente girato in senso orario; con un settaggio intermedio possono essere raggiunte interessanti miscele tra le due distorsioni. Il carattere della distorsione di 2a armonica è analogo al suono caldo prodotto dalle valvole sovra pilotate mentre quello della distorsione di 3a armonica è associata al suono duro e brillante, normalmente raggiunto da componenti allo stato solido.

Il controllo VHD non avrà più un effetto notabile quando il livello è alto, quindi per avere effetto sulla distorsione aggiunta al segnale di ingresso, il guadagno di ingresso dovrebbe essere usato in combinazione con il controllo VHD. Il tasto di PAD diventerà rosso quando il segnale di ingresso inizia ad andare in saturazione; il circuito di VHD è progettato per essere parte della normale operatività, comunque dovrebbe essere evitato se si desidera avere un segnale più pulito.

Un Pre-Amp sovra pilotato può avere ovvi effetti sul guadagno di tutte le parti della catena del segnale che seguono questa unità e perciò è necessario attenuare il guadagno in uscita per interfacciare correttamente gli altri apparati. Il controllo di livello di uscita rende questa regolazione un semplice operazione.

Istruzioni riguardanti la direttiva WEEE per gli utenti dell'Unione Europea

In conformità a quanto sancito dalla Direttiva europea 2002/96/EC, nota anche come WEEE (Waste Electrical and Electronic Equipment), la presenza di questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve in alcun modo essere smaltito nei normali cassonetti di raccolta. Al contrario, è responsabilità dell'utente provvedere al corretto smaltimento del prodotto in appositi punti di raccolta destinati al riciclaggio delle apparecchiature elettriche ed elettroniche inutilizzate. La raccolta differenziata di tali rifiuti consente di ottimizzare il recupero e il riciclaggio di materiali riutilizzabili, riducendo nel contempo i rischi legati alla salute dell'uomo e l'impatto ambientale. Per maggiori informazioni sul corretto

smaltimento del prodotto, contattare l'autorità locale o il rivenditore presso cui è stato acquistato il prodotto.

Standard di Conformità

Questo apparecchio completamente è conforma ai requisiti correnti di protezione delle direttive del Consiglio della Comunità Europea su EMC e su LVD.

Garanzia

Questo prodotto è garantito per 12 mesi dalla data di acquisto su difetti di materiali o di fabbricazione.

Riparazioni in garanzia

Nel caso di guasto o malfunzionamento nel periodo di garanzia, potrete contattare il vostro rivenditore o distributore locale che valuterà se effettuare una riparazione o una sostituzione (trovate l'elenco dei distributori sul sito Solid State Logic: www.solid-state-logic.com). Tenete presente che Solid State Logic non accetterà unità in riparazione se non accompagnate da un codice RMA valido. Il codice può essere richiesto a Solid State Logic prima della spedizione. Tutte le unità dovranno essere spedite a Solid State Logic nella loro confezione originale. Solid State Logic non può essere ritenuta responsabile per eventuali danni causati dalla spedizione delle unità con un diverso imballaggio. In questi casi Solid State Logic rispedirà l'unità con un imballaggio idonco (spesa a carico del destinatario). Non includere cavo d'alimentazione, manuale o altro – Solid State Logic non garantisce che saranno resi. Le spedizioni in garanzia saranno accettate solo se accompagnate dallo scontrino/fattura originale o altra prova d'acquisto.

Riparazioni fuori garanzia

Nel caso di guasto o malfunzionamento al di fuori del periodo di garanzia, rispedite l'unità nella sua confezione originale al vostro distributore locale per l'invio a Solid State Logic. Il costo sarà calcolato in base al tempo necessario per la riparazione (secondo la tariffa vigente di Solid State Logic) e in base al costo delle parti di ricambio e della spedizione. Tenete presente che Solid State Logic non accetterà unità in riparazione se non accompagnate da un codice RMA valido. Il codice può essere richiesto a Solid State Logic prima della spedizione.

Specifiche

Fisiche \*

Profondità 230mm / 9 pollici solo il case

Altezza 44.5mm / 1.75 pollici (1 RU)

Larghezza 438mm / 17.25 pollici solo il case 482mm / 19 pollici con ali rack

Peso 2.6kg / 6 libbre

Assorbimento < 20 Watts

Dimensioni 320mm x 550mm x 80mm

confezione 12.75" x 21.75" x 3.25"

Peso confezione 3.5kg / 8 libbre

* Tutti i valori sono approssimati

Ambientali

Temperatura Operatività: da +5°C a 30°C

Non operatività: da -20°C a 50°C

Gradiente Max.: 15°C /Ora

Umidità Relativa Operatività: da 20 a 80 %

Non operatività: da 5 a 90 %

Max. wet bulb: 29°C

(non-condensing)

Vibrazioni Operatività: < 0.2 G (3 - 100Hz)

Non operatività,

Shock Operatività: <2 G (10mSec. Max.)

Non operatività: < 10 G (10mSec. Max.)

Altitudine (sul Operatività: da 0 a 3000m

livellodel mare) Non operatività: da 0 a 12000m

Connettori

Alimentazione IEC320 3-pin connector, 100 - 240 Vac, 50 - 60 Hz

I/O Analogiche

Microfono Bilanciato, 3-pin XLR-F, Zin = 1kΩ (10kΩ for Hi Z)

Instrument Sbilanciato, 3/4" Mono Jack, Zin = 1MΩ

Uscita Bilanciato, 3-pin XLR-M, Zo = 40Ω

Alimentazione Connettore DIN 5-pin 180°, +5Vdc, +15Vdc
