Type de produit	Kit d'extension de tuyauterie pour refroidisseur en rangée
Modèle	SRCOOLLONGPKIT
Marque	Tripp Lite
Utilisation	Pour refroidisseurs en rangée SRCOOLDXRW
Composants inclus	Électrovanne, bobine d'électrovanne, clapet antiretour
Fonction principale	Empêche les chocs liquides du compresseur lors de longues tuyauteries
Longueur équivalente de tuyauterie requise	> 30 m (98 pi)
Distance max électrovanne-appareil intérieur	5 m (16 pi)
Raccordement électrique bobine	Alimentation 2 fils (L1, L2) + terre (PE)
Diamètres de conduite de liquide compatibles	3/8, 1/2, 5/8, 3/4, 7/8 po
Réfrigérant supplémentaire	Oui, selon formule : longueur conduite liquide × rapport (ex: 0,039 lb/pi pour 3/8 po)
Huile lubrifiante supplémentaire	Oui, selon formule, max 4 l (huile synthétique RL68H ou équivalente)
Seuil d'ajout de réfrigérant	Si tuyauterie de raccordement > 10 m (33 pi)
Seuil d'ajout d'huile	Si tuyauterie de raccordement > 10 m (33 pi)
Installation	Sur conduite de liquide (électrovanne) et conduite de gaz (clapet antiretour)
Boîtier de connexion	Pour appareils 12 kW ou 25 kW
Température ambiante	Non spécifiée (estimation : usage intérieur typique)
Poids	Env. 1 kg (estimation)
Dimensions	Non spécifiées (kit compact)

FOIRE AUX QUESTIONS - SRCOOLLONGPKIT Tripp Lite

Quelle est la fonction de ce kit d'extension de tuyauterie ?

Ce kit empêche qu'une grande quantité de réfrigérant liquide n'entre dans le compresseur lorsqu'il est arrêté, évitant ainsi les chocs liquides au démarrage.

Quand faut-il installer ce kit ?

Lorsque la longueur équivalente de la canalisation unidirectionnelle du côté du réfrigérant dépasse 30 m (98 pi).

Quels composants sont inclus dans le kit SRCOOLLONGPKIT ?

Le kit comprend une électrovanne, une bobine d'électrovanne et un clapet antiretour.

Où installer l'électrovanne et le clapet antiretour ?

L'électrovanne s'installe sur la conduite de liquide entre l'appareil intérieur et extérieur, à moins de 5 m (16 pi) de l'appareil intérieur. Le clapet antiretour s'installe sur la conduite de gaz, plus près de l'appareil extérieur.

Comment câbler la bobine de l'électrovanne ?

Raccorder l'alimentation de la bobine au boîtier de connexion de l'appareil intérieur sur les bornes étiquetées alimentation d'électrovanne pour tuyau d'extension (L1 et L2). Le câble de mise à la terre se connecte à la borne de mise à la terre gauche (PE).

Faut-il ajouter du réfrigérant supplémentaire avec ce kit ?

Oui, si la tuyauterie de raccordement entre le refroidisseur et le condenseur dépasse 10 m (33 pi). Utilisez la formule donnée dans le manuel : quantité supplémentaire (lb) = rapport de longueur × longueur conduite de liquide (pi).

Quelle huile lubrifiante ajouter et en quelle quantité ?

Ajouter de l'huile synthétique RL68H (ou équivalente) selon la formule L = (R × 0.25/0.9) × 1000 ml, où R est la charge de réfrigérant supplémentaire (kg). La quantité maximale est de 4 litres.

Ce kit est-il compatible avec tous les modèles de refroidisseurs en rangée Tripp Lite ?

Ce kit est conçu pour les refroidisseurs en rangée de la série SRCOOLDXRW.

Quels sont les diamètres de conduite de liquide supportés ?

Les diamètres supportés sont : 3/8, 1/2, 5/8, 3/4, et 7/8 pouce.

Y a-t-il des précautions de sécurité à respecter lors de l'installation ?

Suivre les instructions du manuel : décharger le circuit avant intervention, utiliser des outils appropriés, et veiller à l'étanchéité des connexions. Le non-respect peut endommager le compresseur.

MODE D'EMPLOI SRCOOLLONGPKIT Tripp Lite

Espanol 5 • Français 9

Guide d'installation

Trousse de tuyau d'extension pour apparéils de refroidissement SRCOOLDXRW en rangée

Modèle : SRCOOLLONGPKIT

English 1·Espanol 5

Lorsque la longueur équivalente de la canalisation unidirectionnelle du côte du réfrigérant dépasse 30 m (98 pi), une trousse de tuyau d'extension est requise. Cette trousse de tuyau d'extension empêche qu'une grande quantité de réfrigérant liquide n'entre dans le compresseur lorsqu'il est arrêté, tout en évitant les chocs liques du compresseur lors du prochain démarrage.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

1. Installer l'électrovanne

La trousse de tuyau d'extension comprend une electrovanne, une bobine d'electrovanne et un clapet antiretour.

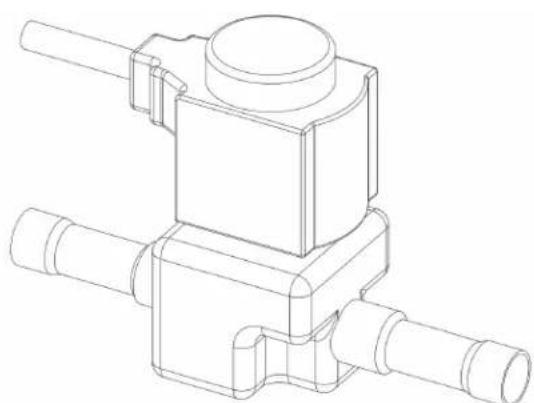

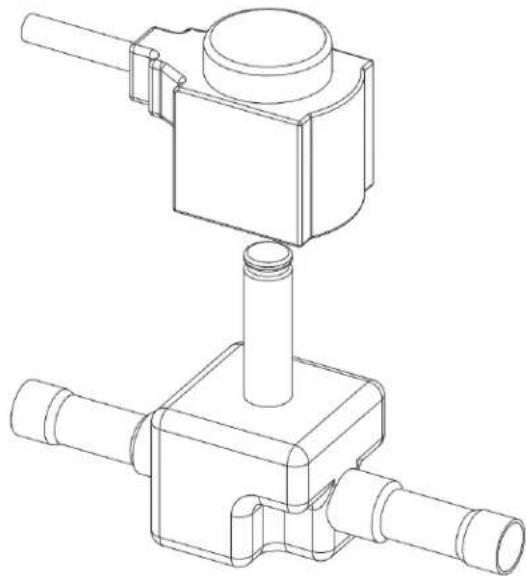

Bobine et électrovanne avant et après l'assemblage

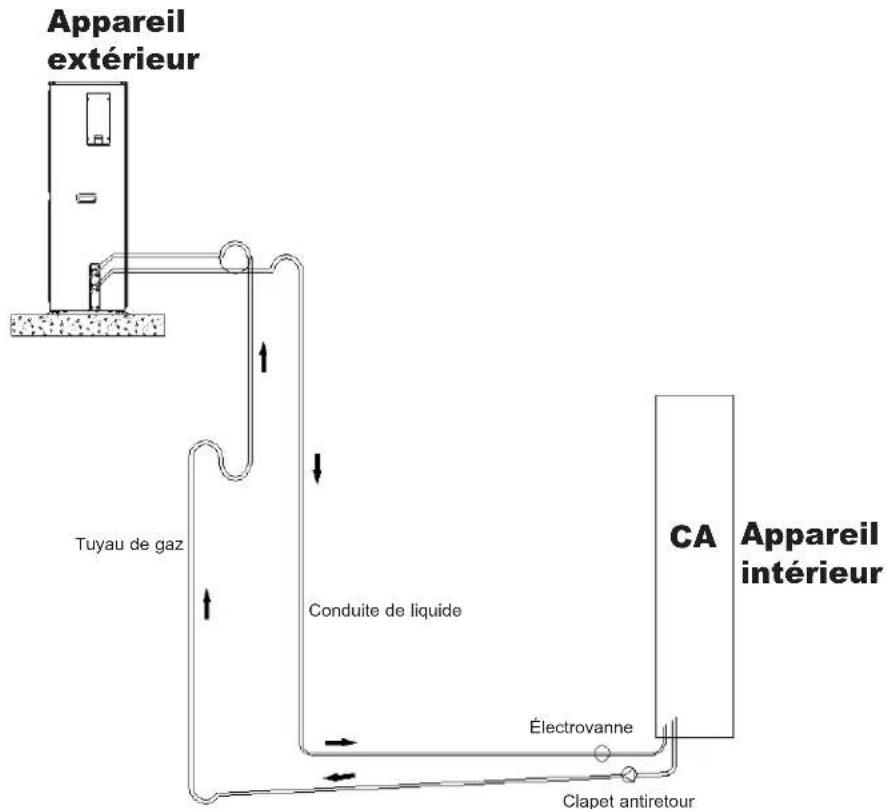

• Installer l'électrovanne, la bobine allant à la conduite de liquide entre l'appareil interieur et l'appareil extérieur. La distance jusqu'à l'appareil interieur doit être aussi courte que possible, et ne pas exceder 5 m (16 pi).
• Installer le clapet antiretour au niveau du tuyau de gaz entre l'appareil interieur et l'appareil extérieur (plus proche de l'appareil extérieur).
  Le cable de la bobine se raccorde à l'appareil interieur.

2. Câblage de la bobine d'électrovanne

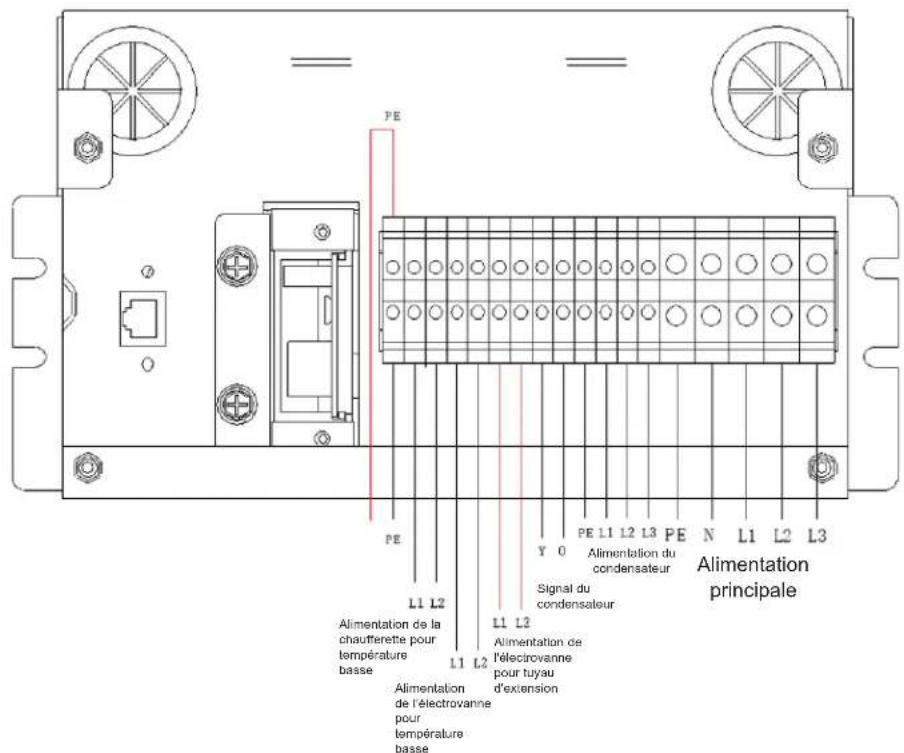

Boitier de connexion de l'appareil de 25 kW

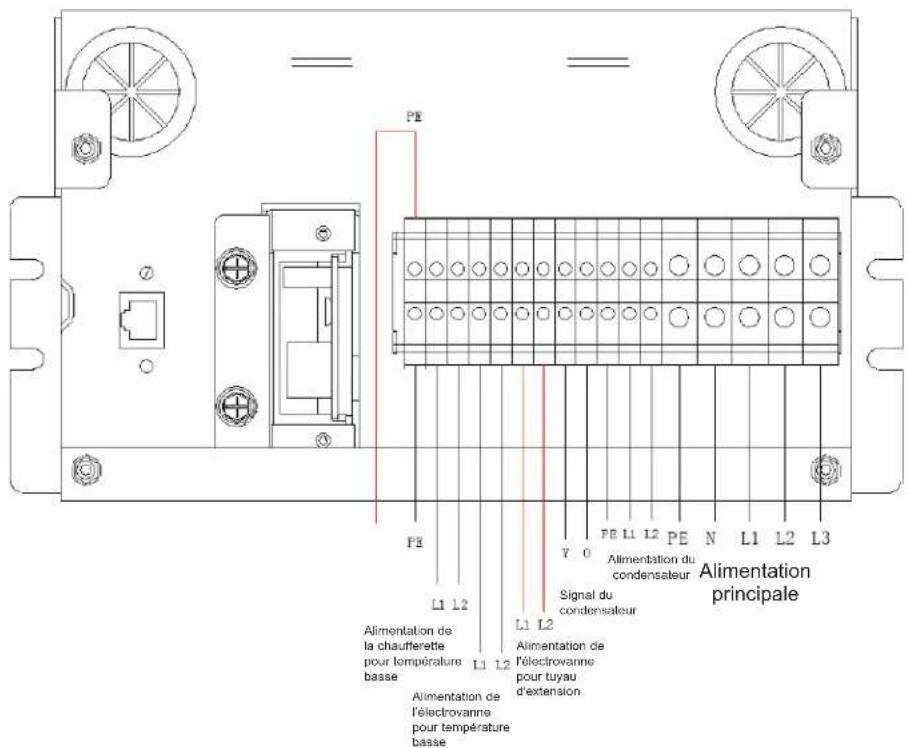

Boitier de connexion de l'appareil 12 kW

Raccorder l'alimentation de la bobine au boitier de connexion de l'appareil interieur, etiquete alimentation d'electrovanne pour tuyau d'extension (L1 et L2). Le cable de mise à la terre se connecte à la borne de mise à la terre gauche (PE).

3. Refrigerant et charge d'huile

Lorsque la tuyauterie de raccordement entre le refroidisseur en rangee et le condensateur excede 10 m (33 pi), ajouter du réfrigérant. Utiliser de l'huile synthétique RL68H (ou de la même viscosité). Calculer la quantité supplémentaire en utilisant la formule suivante :

Quantité supplémentaire (lb) = rapport de longueur () xlongueur conduite de liquide (pi)

Diamètre de la conduite de liquide (po) Rapport de longueur (lb/pi)
3/8 0,039
1/2 0,075
5/8 0,122
3/4 0,145
7/8 0,243

$$ R (k g) = \frac {\text {Q u a n t i t e s u p p l e m e n t a i r e} (l b)}{2 , 2} $$

Lorsque la longueur de la tuyauterie de raccordement excede 10 m (33 pi), ajouter de l'huile lubrifiante en utilisant la formule suivante :

$$ \mathrm {L} = \frac {\mathrm {R} \times 0 . 2 5}{0 . 9} \times 1 0 0 0 $$

L: quantité d'huile lubrifiante à ajouter (ml)

R: charge de réfrigérant supplémentaire (kg)

Remarque: Huile supplémentaire maximum = 4 l. Si le résultat est supérieur à 4 l ne pas excéder 4 l.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

21-10-329 934069_RevA
