| Tipo de producto | Kit de extensión de tubería para enfriador en fila |
| Modelo | SRCOOLLONGPKIT |
| Marca | Tripp Lite |
| Uso | Para enfriadores en fila SRCOOLDXRW |
| Componentes incluidos | Electroválvula, bobina de electroválvula, válvula de retención |
| Función principal | Evita los golpes de líquido del compresor en tuberías largas |
| Longitud equivalente de tubería requerida | > 30 m (98 pies) |
| Distancia máxima electroválvula-equipo interior | 5 m (16 pies) |
| Conexión eléctrica bobina | Alimentación 2 hilos (L1, L2) + tierra (PE) |
| Diámetros de tubería de líquido compatibles | 3/8, 1/2, 5/8, 3/4, 7/8 pulg |
| Refrigerante adicional | Sí, según fórmula: longitud tubería líquido × relación (ej: 0,039 lb/pie para 3/8 pulg) |
| Aceite lubricante adicional | Sí, según fórmula, máx 4 l (aceite sintético RL68H o equivalente) |
| Umbral de adición de refrigerante | Si tubería de conexión > 10 m (33 pies) |
| Umbral de adición de aceite | Si tubería de conexión > 10 m (33 pies) |
| Instalación | En tubería de líquido (electroválvula) y tubería de gas (válvula de retención) |
| Caja de conexión | Para equipos de 12 kW o 25 kW |
| Temperatura ambiente | No especificada (estimación: uso interior típico) |
| Peso | Aprox. 1 kg (estimación) |
| Dimensiones | No especificadas (kit compacto) |
Preguntas frecuentes - SRCOOLLONGPKIT Tripp Lite
Preguntas de los usuarios sobre SRCOOLLONGPKIT Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Acondicionador de aire en formato PDF gratis! Encuentra tus instrucciones SRCOOLLONGPKIT - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SRCOOLLONGPKIT de la marca Tripp Lite.
MANUAL DE USUARIO SRCOOLLONGPKIT Tripp Lite
Juego de Tuberia de Extensaión para
SRCOOLDXRW en Hileras Unidades de Enfriamento
Modelo: SRCOOLLONGPKIT
English 1·Français 9
Cuando la longitud equivalente de la tuberia de una vía en el lado del refrigerante exceeda 30 m [98 pies], se requiere un juego de tuberia de extension. Este juego de tuberia de extension evita que una gran*cantidad de refrigerante liquido ingrese al compresor cuando se detenga el compresor,@m间隙 esiva ademas el impacto de liquido en el compresor durante el suejoe arranque.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. triplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
1. Instale la Valvula

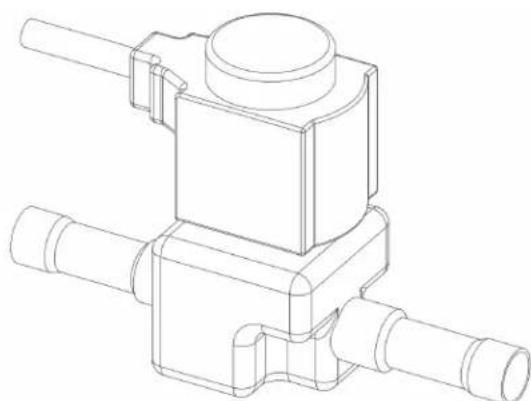

El juego de tuberia de extension incluye una valvula solenoide, bobina de valvula y valvula de retencion.
Bobina y Valvula Antes y Después del Ensemble

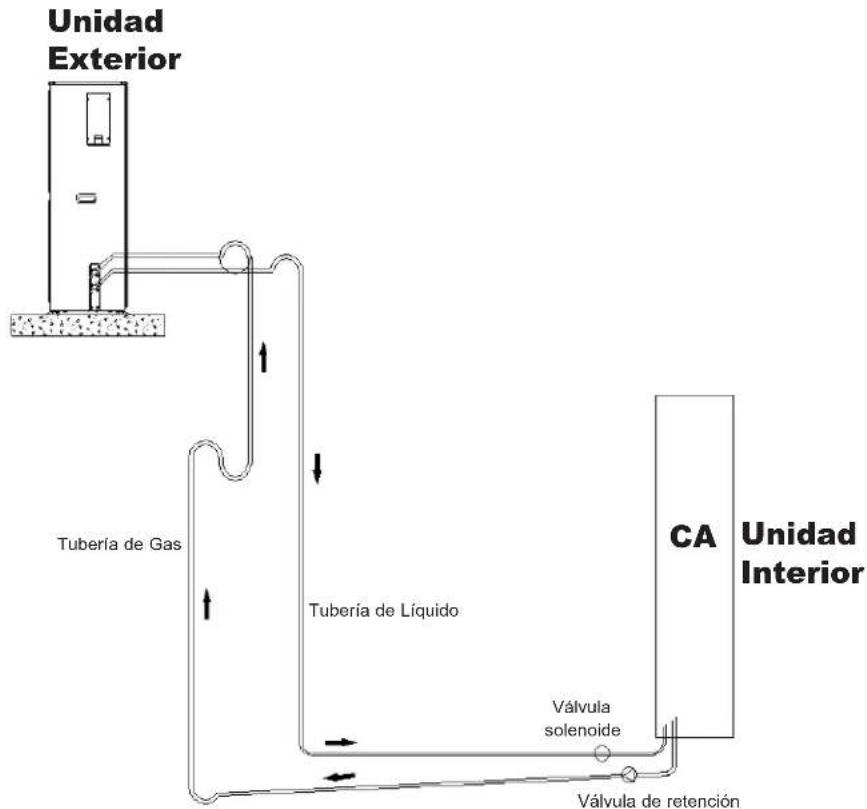

- Instale la valvula solenoide con la bobina en la tuberia de liquido entre la unidad interior y la unidad exterior. La distancia a la unidad interior de ser lo masURTa possible, no mayor a 5 m [16 pies].
- Instale la valvula de retencion en la tuberia de gas entre la unidad interior y la unidad exterior (más cercana a la unidad exterior).
- El cable de la bobina se conecta a la unidad interior.
2. Cableado de Bobina de la Valvula Solenoide

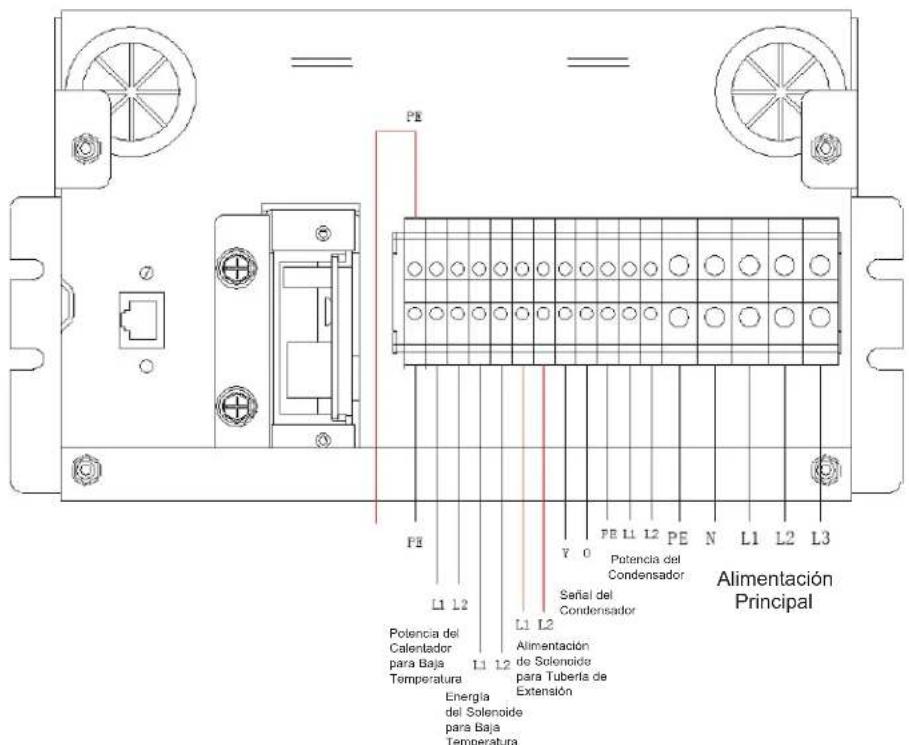

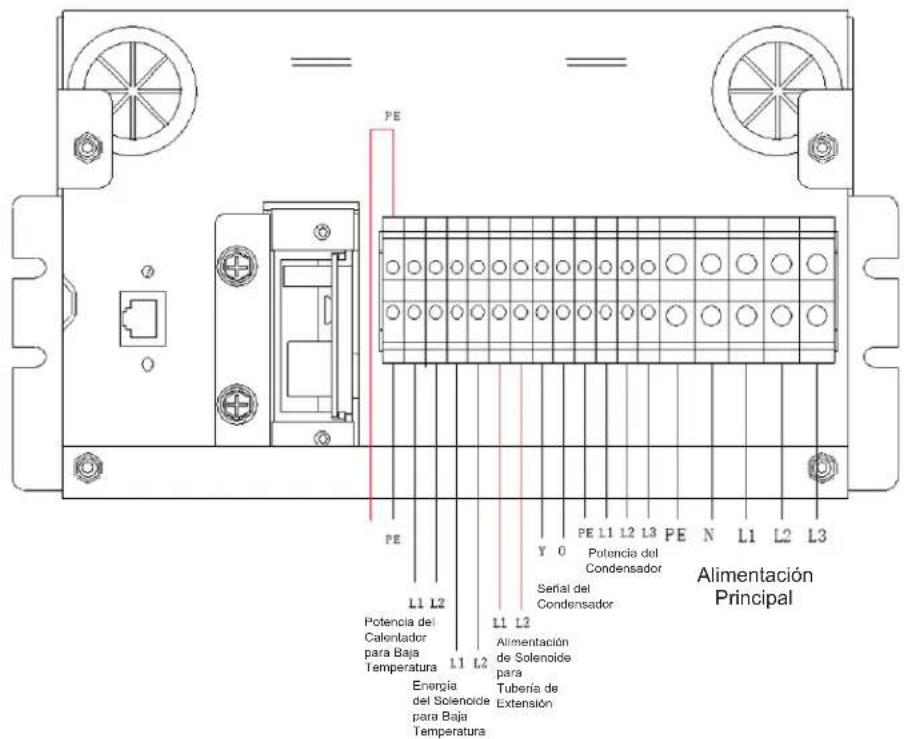

Caja de Conexión de Unidad de 25 kW
Caja de Conexión de Unidad de 12 kW
Conecte la alimentacion de la bobina a la caja de connexion de la unidad interior, etiquetada "Solenoid Power" para la tuberia de extension (L1 y L2). El cable de connexion a tierra se conecta a la terminal de connexion a tierra izquierda (PE).
3. Carga de Refrigerante y Aceite
Cuando la tuberia de connexion entre la Unidad de Enfriimiento En Hileras y el condensador exceeda 10m [33 pies], agregue mas refrigerante. Use aceite sintetico RL68H (o de la mesma viscosidad). Calcule la cantidad adicular de acuerdo con lasuma formula:
Cantidad adicional (Ib) = Relacion de longitud ( bp i e s)x longitud de linea de liquido (pies)
| Diámetro de la tuberia de liquido (pulgadas) | Relación de longitud (lb/pie) |
| 3/8 0.039 | |
| 1/2 0.075 | |
| 5/8 0.122 | |
| 3/4 0.145 | |
| 7/8 0.243 |
$$ R (k g) = \frac {\text {C a n t i d a d a d i c i o n a l} (l b)}{2 . 2} $$
Cuando la longitud de la Tuberia de Conexión exceed 10 m [33 pies], agregue aceite lubricante aplicando la asigniente formula:
$$ \mathrm {L} = \frac {\mathrm {R} \times 0 . 2 5}{0 . 9} \times 1 0 0 0 $$
L: Cantidad de aceite lubricante a agregar (ml)
R: Carga de refrigerante adicional (kg)
Note: El aceite adiconal maximo es 4L. Si el calculo fuera superior a 4L, no exceeda 4L.
Tripp Lite tiene una的政治a de mayor continua. Las asignaciones estan susetas a cambio sin previo avis. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
Excelencia en Manufactura.
