MANUAL DE USUARIO SRCOOLDXRWLTKIT Tripp Lite
Juego de Baja Temperatura para Unidades de Enfriamiento en Hileras SRCOOLDXRW
Modelo: SRCOOLDXRWLTKIT
English 1 • François 11
Cuando la temperatura ambiente exterior sea inferior a la temperatura minima de diseño de la unidad de aire acondicionado, deben instalarse un juego de bajo temperatura para asegurar el arranque y operación normal de la unidad de aire acondicionado.
El juego de baja temperatura es una caja integrada, con 4 tuberías de cobre en el exterior de launidad para conectarla unidad interior y la unidad exterior.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • triplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.

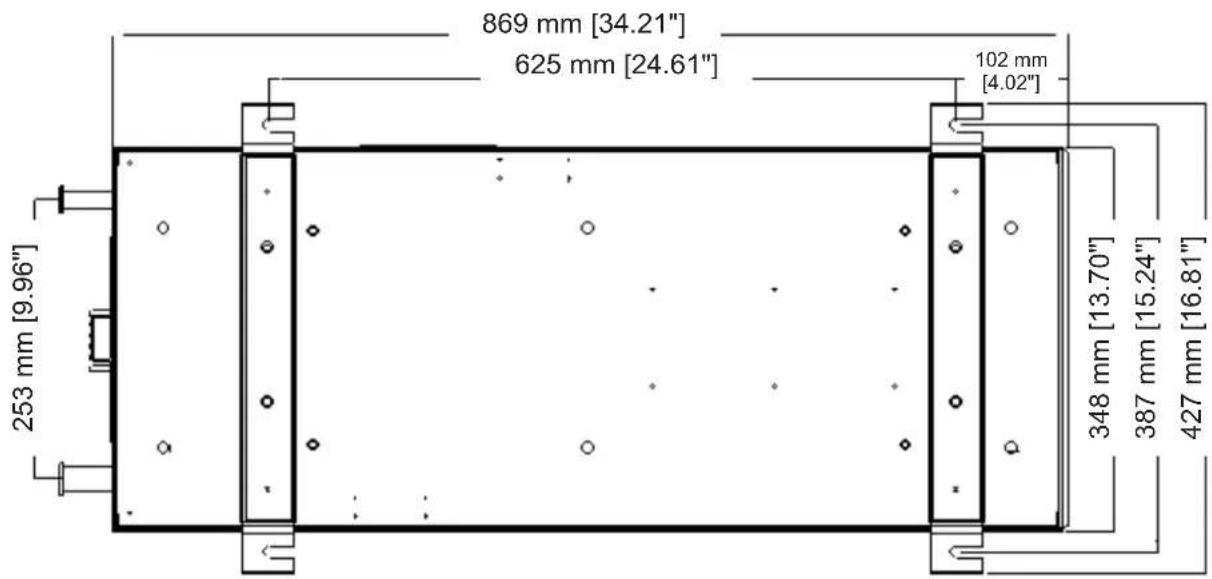

1. Instale el Juego
1 Instale la base del jeu de bajo temperatura en el soporte o en el suejo.

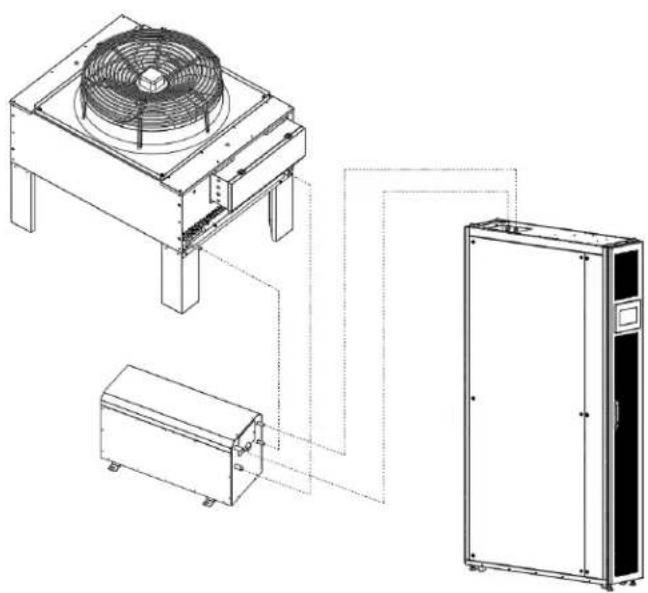

2. Conecte la Tuberia
1 Conecte el conductor etiquetado "Indoor Unit Gas Line" (Linea de Gas de la Unidad Interior) al conductor de tuberia de gas de la unidad interior.
2 Conecte el conector etiquetado "Outdoor Unit Gas Line" (Linea de Gas de la Unidad Exterior) al conector de tuberia de gas de la unidad exterior.
3 Conecte el conector etiquetado "Indoor Unit Liquid Line" (Linea de Lluido de la Unidad Interior) al conector de la tuberia de liquido de la unidad interior.
4 Conecte el conector etiquetado "Outdoor Unit Fluid Line" (Linea de Lluidido de la Unidad Exterior) al conector del tubo de liquido de la unidad exterior.

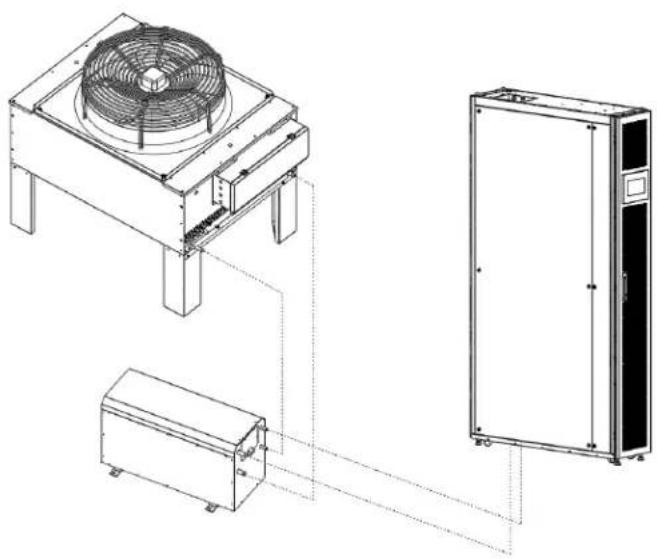

2. Conecte la Tuberia

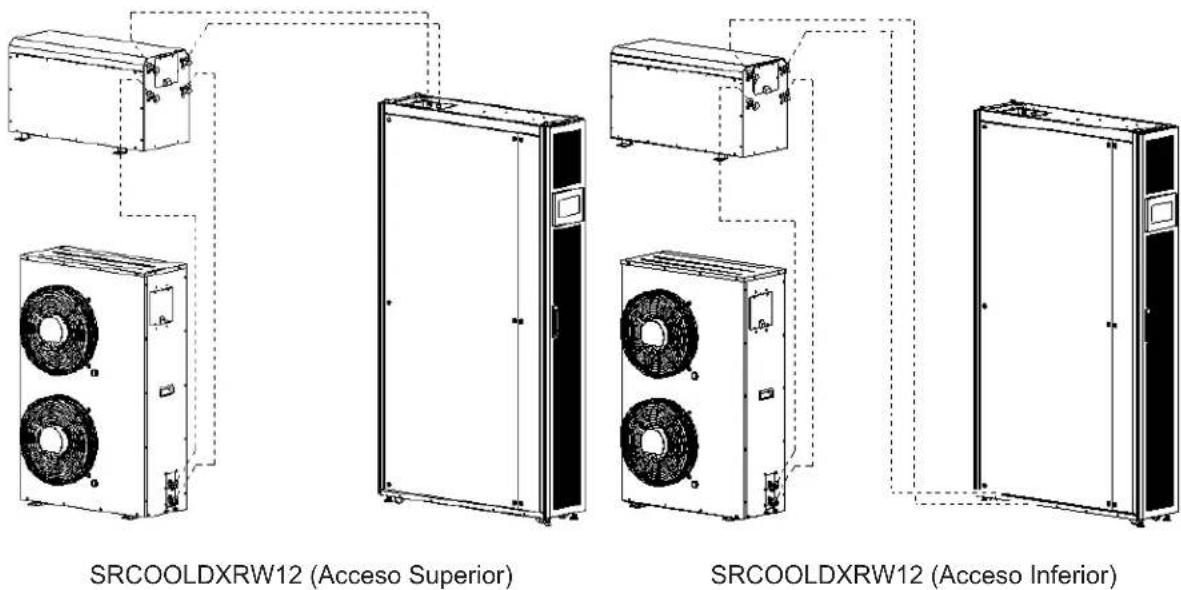

SRCOOLDXRW25 (Acceso Superior)
SRCOOLDXRW25 (Acceso Inferior)

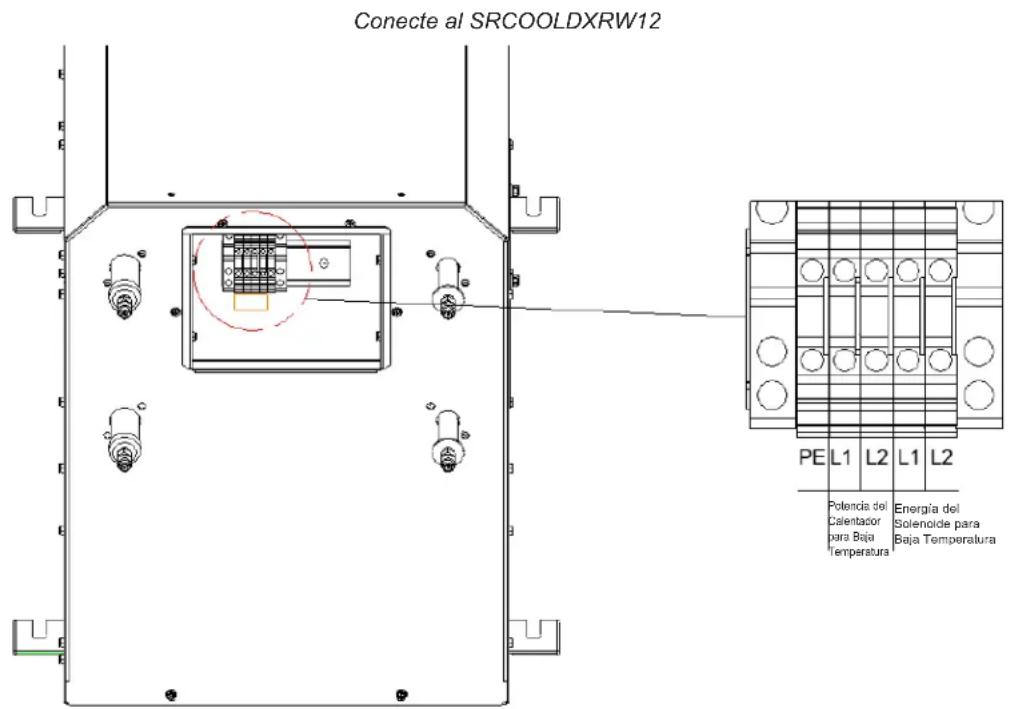

3. Cableado de Bobina de la Valvula Solenoide
Conecte al SRCOOLDXRW25

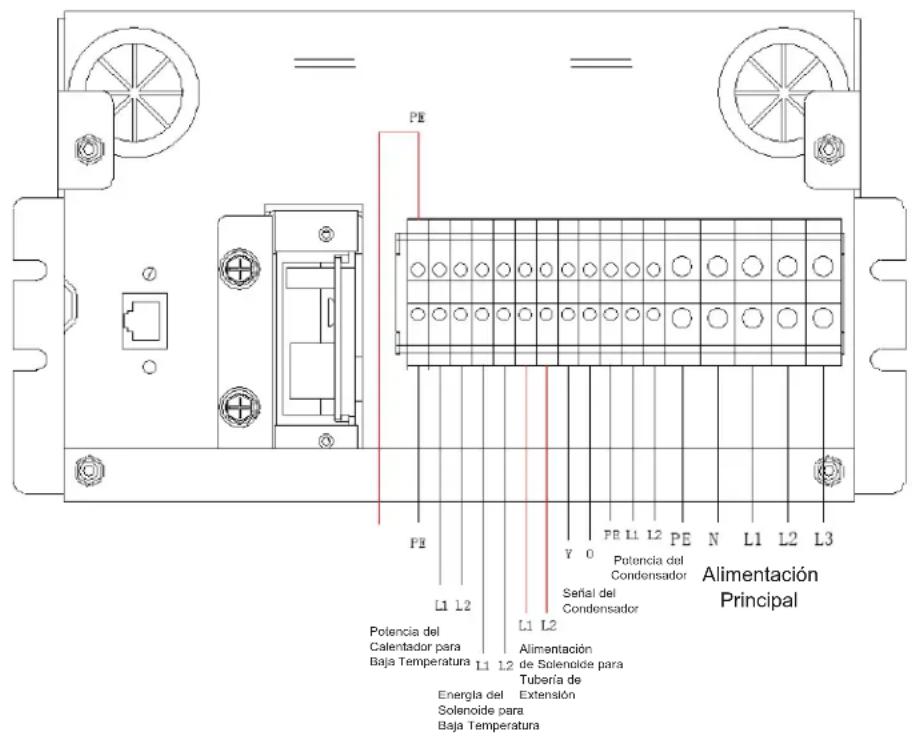

3. Cableado de Bobina de la Valvula Solenoide

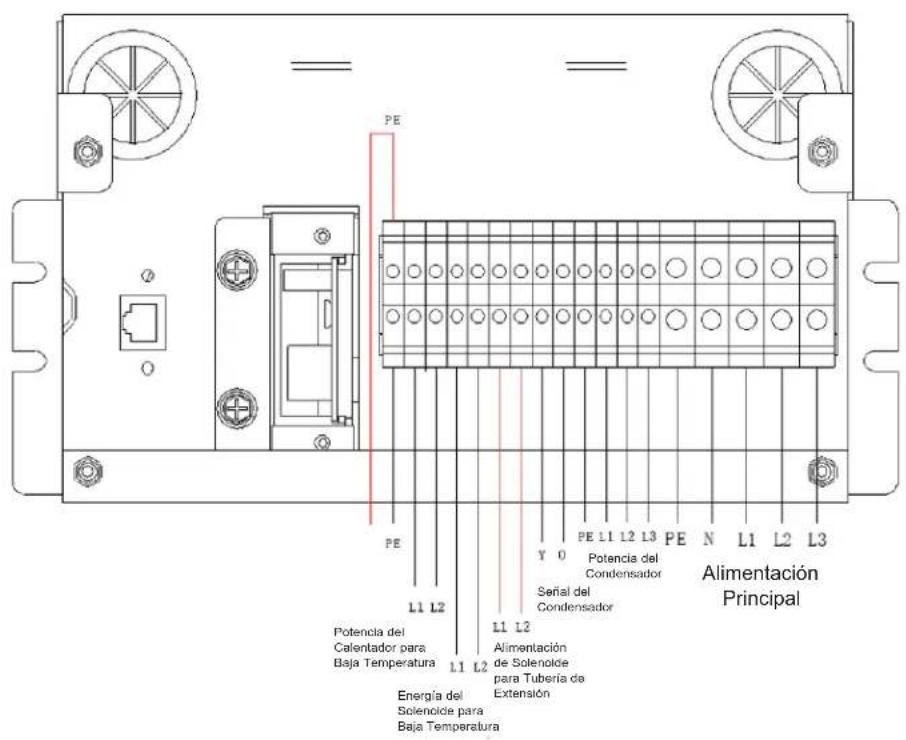

Caja de Conexión de Cableado
1 Conecte a la caja de connexion principal de la unidad interior las terminales de cableado del jeu de bajo temperatura etiquetadas "Solenoid Power for low Temp (L1 y L2)" y "Heater Power for Low Temp (L1 y L2)".
2 Conecte el cable de conexión a tierra a la terminal de conexión a tierra izquierda etiquetada "PE" en launidad y SRCOOLDXRWLTKIT.
4. Carga de Refrigerante y Aceite
Cuando la tuberia de connexion entre la Unidad de Enfriimiento En Hileras y el condensador exceeda 10m [33 pies], agregue mas refrigerante. Use aceite sintetico RL68H (o de la mesma viscosidad). Calcule la cantidad adicular de acuerdo con lasuma formula:
Cantidad adicular (lb) = Relacion de longitud ( s)x longitud de linea de liquido (pies) +17.6 (lb.)
| Diámetro de la tuberia de liquido (pulgadas) Relación de longitud (lb/pie) | |
| 3/8 0.039 | |
| 1/2 0.075 | |
| 5/8 0.122 | |
| 3/4 0.145 | |
| 7/8 0.243 | |
$$ R (k g) = \frac {\text {C a n t i d a d a d i c i o n a l} (l b)}{2 . 2} $$
Cuando la longitud de la Tuberia de Conexión exceeda 10 m [33 pies], agregue aceite lubricante aplicando lasuma formula:
$$ \frac {R \times 0 . 2 5}{0 . 9} \times 1 0 0 0 L = $$
L: Cantidad de aceite lubricante a agregar (ml)
R: Carga de refrigerante adiconal (kg). Si la tuberia no excede 10 m [33 pies], calcule solamente la cantidad del juego de baja temperatura 8 kg [17.6 lb].
Note: El aceite adiconal maximo es 4L. Si el calculo fuera superior a 4L, no exceeda 4L.
Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
Excelencia en Manufactura.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support
21-11-123 93406A RevA
