MODE D'EMPLOI SRCOOLDXRWLTKIT Tripp Lite
Trousse de basse température pour appareils de refroidissement en rangée srcoldxrw
Modèle : SRCOOLDXRWLTKIT
Lorsque la température ambience extérieure est inférieure à la température de conception minimale de l'appareil de climatisation, une trousse de basse température doit être installée pour assurer le démarrage et le fonctionnement normaux de l'appareil de climatisation.

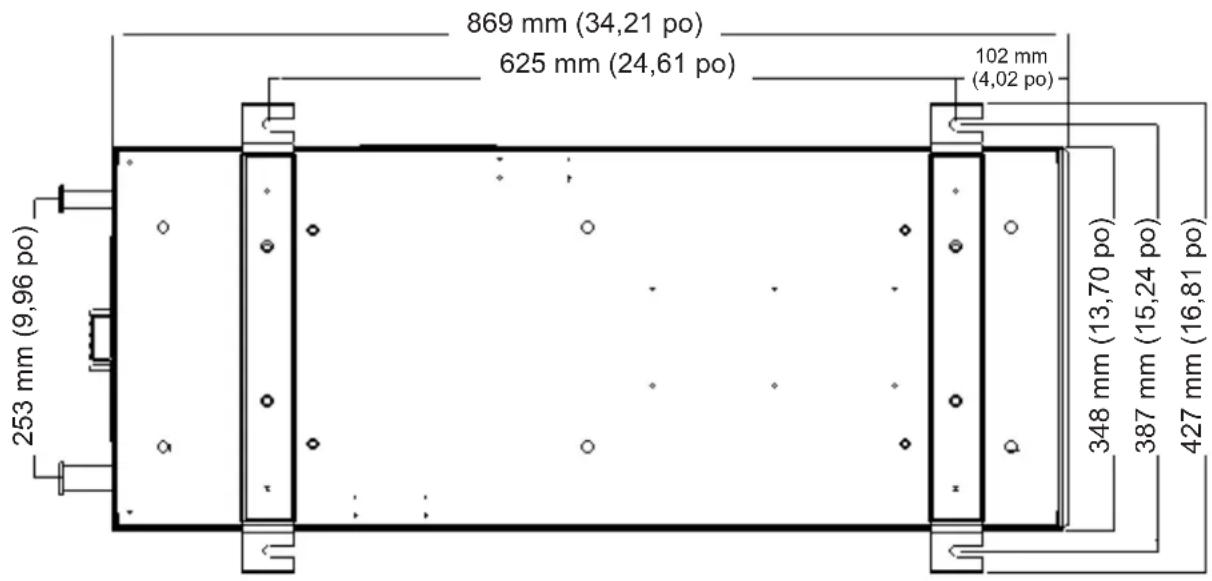

La trousse de basse température est un boîtier intégré, composant 4 tuyaux en cuivre à l'extérieur de l'appareil pour raccorder l'appareil à l'intérieur et l'appareil à l'extérieur.
1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

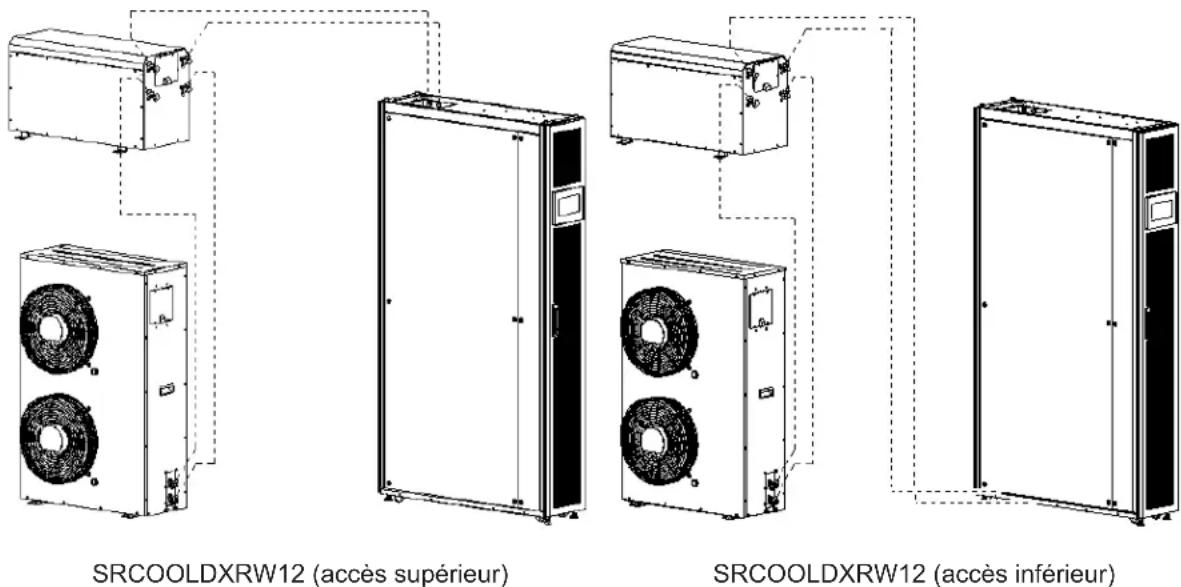

2. Raccordement du tuyau
1. Raccorder le connecteur étiqueté « Indoor Unit Gas Line » (Conduite de gaz pour l'appareil intérieur) au connecteur du tuyau de gaz de l'appareil intérieur. 2. Raccorder le connecteur étiqueté « Outdoor Unit Gas Line » (Conduite de gaz de l'appareil extérieur) au connecteur du tuyau de gaz de l'appareil extérieur. 3. Raccorder le connecteur étiqueté « Indoor Unit Liquid Line » (Conduite de liquide pour l'appareil intérieur) au connecteur du tuyau de fluide de l'appareil intérieur. 4. Raccorder le connecteur étiqueté « Outdoor Unit Liquid Line » (Conduite de fluide de l'appareil extérieur) au connecteur du tuyau de fluide de l'appareil extérieur.
2. Raccordement du tuyau
SRCOOLDXRW25 (accès supérieur)
SRCOOLDXRW25 (accès inférieur)

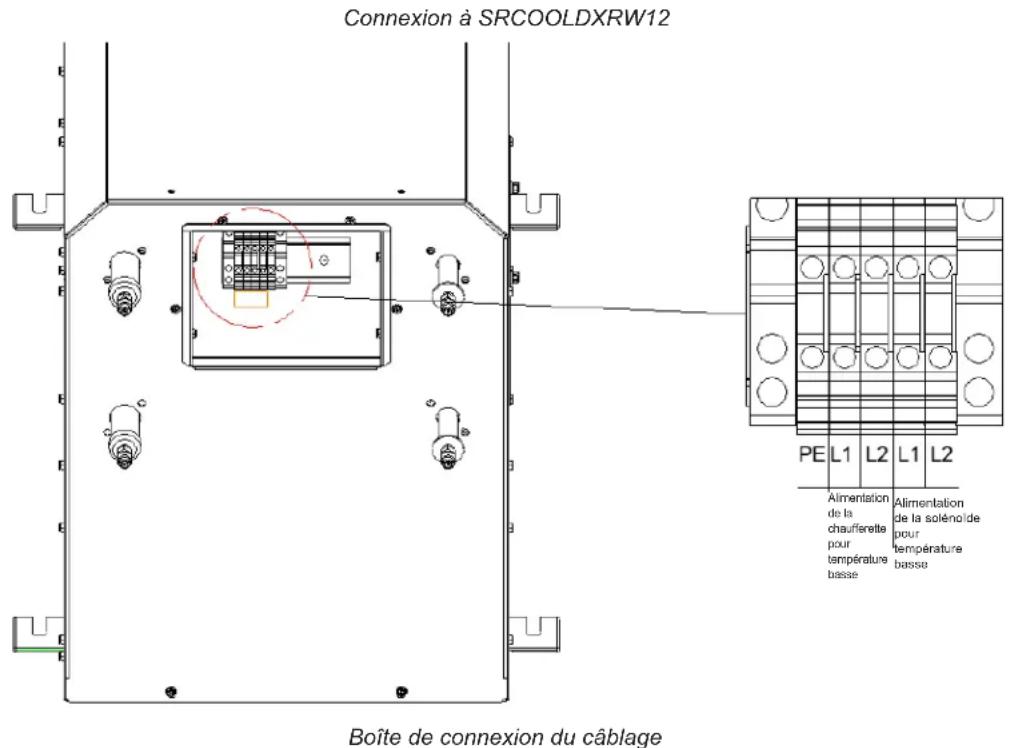

3. Câblage de la bobine d'électrovanne
Connexion à SRCOOLDXRW25

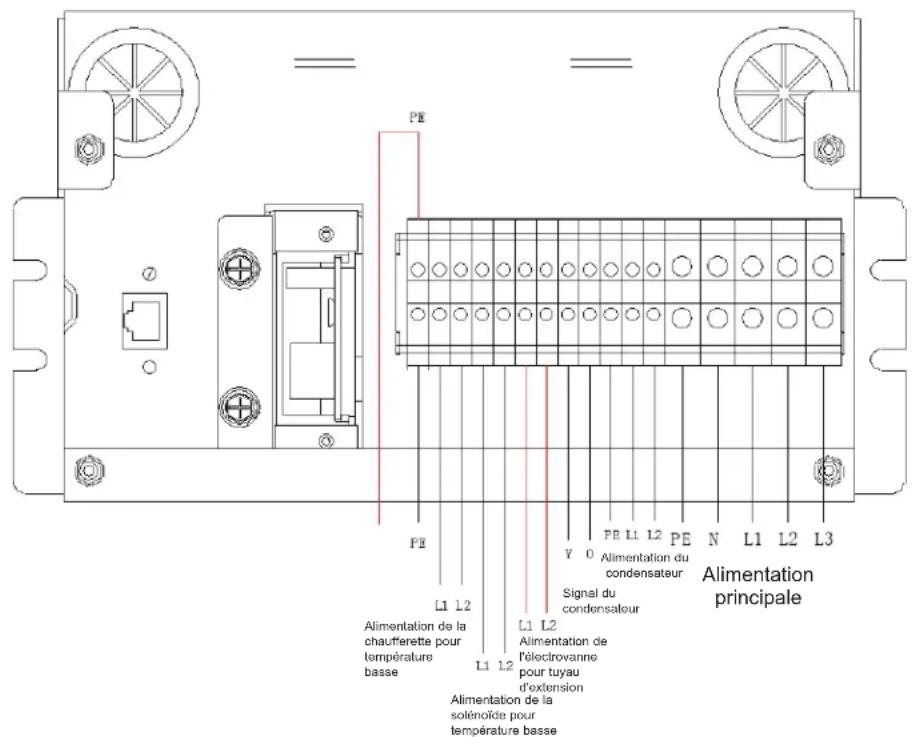

3. Câblage de la bobine d'électrovanne
1. Raccorder les bornes de câblage de la trousse de basse température étiquetées « Solenoid Power for Low Temp (L1 and L2) » (alimentation de l'électrovalve pour les températures basses (L1 et L2)) et « Heater Power for Low Temp (L1 and L2) » (puissance du chauffage pour les températures basses (L1 et L2)) au boîtier de connexion principal de l'appareil intérieur. 2. Raccorder le câble de mise à la terre à la borne de mise à la terre gauche étiquetée « PE » sur l'appareil et le SRCOOLDXRWLTKIT.
4. Réfrigérant et charge d'huile
Lorsque la tuyauterie de raccordement entre le refroidisseur en rangée et le condensateur excède 10m (33 pi), ajouter du réfrigérant. Utiliser de l'huile synthétique RL68H (ou de la même viscosité). Calculer la quantité supplémentaire en utilisant la formule suivante:
Quantité supplémentaire (lb) = rapport de longueur () × longueur conduite de liquide (pi) + 17,6 (lb)
| Diamètre de la conduite de liquide (po) Rapport de longueur (lb/pi) | |
| 3/8 0,039 | |
| 1/2 0,075 | |
| 5/8 0,122 | |
| 3/4 0,145 | |
| 7/8 0,243 | |
$$ R (k g) = \frac {\text {Q u a n t i t e} \quad \text {s u p p l e m e n t a i r e} \quad (l b)}{2, 2} $$
Lorsque la longueur de la tuyauterie de raccordement excède 10 m (33 pi), ajouter de l'huile lubrifiante en utilisant la formule suivante :
$$ \frac {R \times 0, 2 5}{0, 9} \times 1 0 0 0 L = $$
L: quantité d'huile lubrifiante à ajouter (ml)
R : charge de réfrigérant supplémentaire (kg) Si la tuyauterie n'excède pas 10 m (33 pi), calculer uniquement la valeur de 8 kg (17,6 lb) de la trousse de basse température.
Remarque: Huile supplémentaire maximum = 4 l. Si le résultat est supérieur à 4 l, ne pas excéder 4 l.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
