SRCOOL7KDUCT - Accessoire pour rack informatique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de ventilation pour climatisation de rack
Marque	Tripp Lite
Modèle	SRCOOL7KDUCT
Catégorie	Accessoire pour rack informatique
Compatibilité	Climatiseur monté en bâti SRCOOL7KRM
Contenu de l'emballage	Ensemble collecteur (x1), tube d'évacuation court (x1), tube d'évacuation long (x1), adaptateur de tube (x2), adaptateur pour plafond (x1), insert pour dalle de plafond (x1), vis M4 x 12 mm (x4), vis autotaraudeuses (x4)
Fonction principale	Dissiper la chaleur du climatiseur et diriger l'air chaud vers un conduit de retour d'air ou système de ventilation
Installation	Se fixe à l'arrière du SRCOOL7KRM à l'aide de 4 vis M4 fournies
Longueur maximale du tube flexible	300 cm (118 po)
Plage de réglage du panneau d'évacuation	67,5 à 125 cm (26,6 à 49,2 po)
Espace libre requis au-dessus du panneau	25,4 cm (10 po) minimum
Garantie	5 ans (limitée)
Matériau	Plastique avec aimants internes pour fixation magnétique
Poids estimé	Environ 2,3 kg
Alimentation	Non applicable (dispositif passif)
Entretien	Vérifier périodiquement les connexions et l'intégrité des tubes
Sécurité	S'assurer de la solidité de l'installation au plafond ; certains plafonds peuvent nécessiter des procédures modifiées
Pièces détachées	Disponibles auprès de Tripp Lite (contactez le support)

FOIRE AUX QUESTIONS - SRCOOL7KDUCT Tripp Lite

Quels sont les composants inclus dans le kit SRCOOL7KDUCT ?

Le kit contient : un ensemble collecteur, un tube d'évacuation court, un tube d'évacuation long, deux adaptateurs de tube, un adaptateur pour plafond, un insert pour dalle de plafond, quatre vis M4 x 12 mm et quatre vis autotaraudeuses.

Comment installer le SRCOOL7KDUCT sur le climatiseur SRCOOL7KRM ?

Fixez d'abord l'ensemble collecteur à l'arrière du SRCOOL7KRM avec les quatre vis M4. Ensuite, vissez le tube flexible court au collecteur, puis fixez l'adaptateur de tube à l'intérieur de la porte perforée du bâti à l'aide des aimants intégrés. Connectez le tube long et l'adaptateur pour plafond, et installez le panneau d'évacuation dans le plafond.

Quelle est la longueur maximale du tube flexible ?

Le tube flexible long peut s'étendre jusqu'à 300 cm (118 po) maximum. Il est recommandé d'utiliser le chemin le plus court et le plus direct possible pour une efficacité optimale.

Dois-je percer des trous dans le plafond pour installer le panneau d'évacuation ?

Non, le panneau d'évacuation se glisse dans l'espace du plafond suspendu en remplaçant un panneau standard. Aucun perçage n'est nécessaire. L'insert de dalle de plafond se règle entre 67,5 et 125 cm de large pour s'adapter à la plupart des plafonds.

Le SRCOOL7KDUCT fonctionne-t-il avec tous les types de plafonds ?

Il est conçu pour les plafonds suspendus standards. Pour d'autres types de plafonds, des procédures d'installation modifiées peuvent être nécessaires. L'utilisateur doit vérifier la compatibilité avant l'installation.

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 5 ans à partir de la date d'achat initiale, couvrant les vices de matériaux et de fabrication.

Puis-je utiliser le SRCOOL7KDUCT sans le SRCOOL7KRM ?

Non, le SRCOOL7KDUCT est spécialement conçu pour être utilisé avec le climatiseur monté en bâti SRCOOL7KRM. Il n'est pas compatible avec d'autres appareils.

Comment nettoyer ou entretenir le système de ventilation ?

Vérifiez régulièrement les connexions des tubes et des adaptateurs pour éviter les fuites d'air. Nettoyez les surfaces extérieures avec un chiffon doux. Aucun entretien particulier n'est requis.

Que faire si le tube flexible est trop long ?

Il est recommandé de ne pas couper le tube. Essayez de réduire les boucles ou de le faire passer par un chemin plus court. Une longueur excessive et des courbes serrées peuvent réduire l'efficacité du refroidissement.

Le SRCOOL7KDUCT nécessite-t-il une alimentation électrique ?

Non, le SRCOOL7KDUCT est un dispositif passif qui ne nécessite aucune alimentation électrique. Il utilise des aimants pour la fixation et ne fait que canaliser l'air chaud.

MODE D'EMPLOI SRCOOL7KDUCT Tripp Lite

Manuel de l'utilisateur

Accessoires SmartRack®

Modèle : SRCOOL7KDUCT

Table des matieres

Introduction 13

Listedespieces 13

Installation 14

Garantie 16

English 1

Espanol. 7

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support

Droits d'auteur © 2015 Tripp Lite. Tous droits réservés.

Introduction

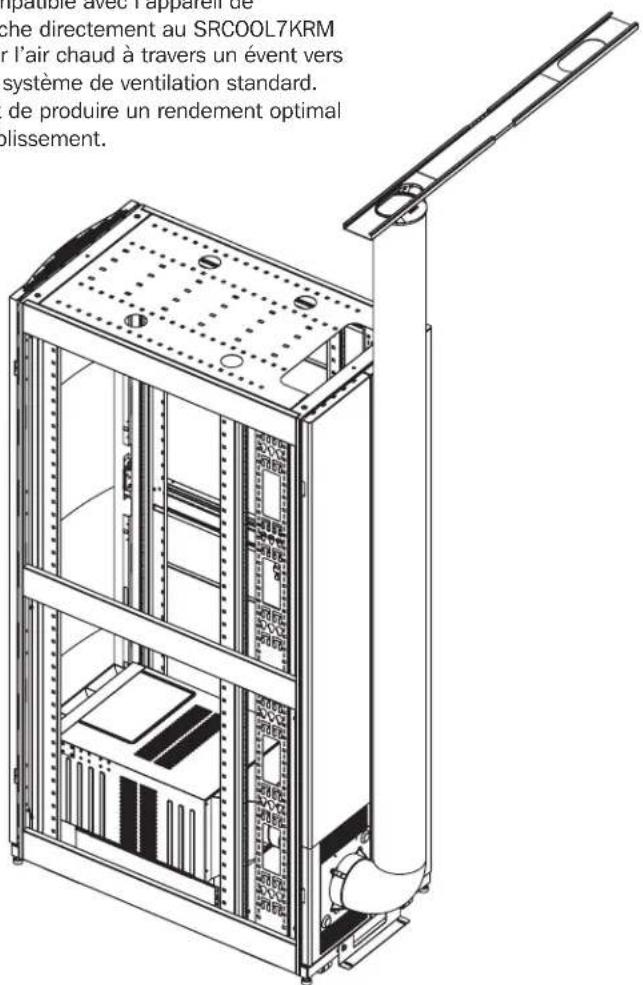

SRCOOL7KDUCT de Tripp Lite est un système de ventilation qui est compatible avec l'appareil de climatisation monté en bati SRCOOL7KRM. Le SRCOOL7KDUCT s'attache directement au SRCOOL7KRM pour dissiper la chaleur généraee par l'appareil de climatisation et diriger l'air chaud a travers un event vers le haut dans le conduit de return d'air de I'établissement ou tout autre système de ventilation standard. Le SRCOOL7KDUCT permet à l'équipment du bati de rester au frais et de produit un rendement optimal tout en réduisant les coûts énergétiques et de refroidissement de l'établissement.

Listedespieces

Ensemble collecteur (x1) Tube d'évacuation court (x1) Tube d'évacuation long (x1) Adaptateur de tube (x2)

Les aimants internes se fixent au boitier pour bati.

Adaptateur pour plafond (x1) Insert pour dalle de plafond (x1) Vis M4 x 12 mm (x4) Vis autotaraudeuses (x4)

Installation

Avant de proceder à l'installation du SRCOOL7KDUCT, s'assurer que l'appareil de climatisation est correctement installé selon les instructions qui se trouvent dans le manuel de l'utilisateur SRCOOL7KRM.

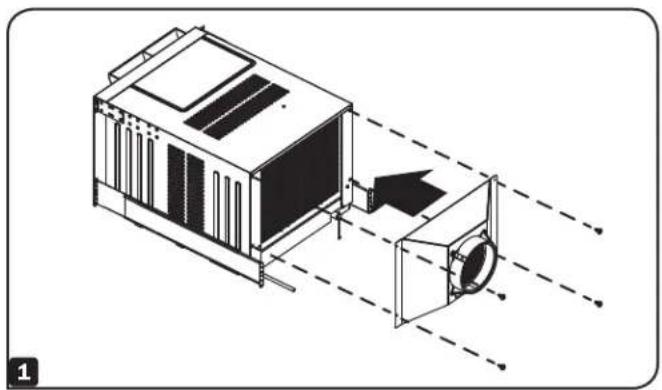

1 Fixer l'ensemble collecteur à l'arrière du SRCOOL7KRM en utilisant les quatre (4) vis M4 incluses.

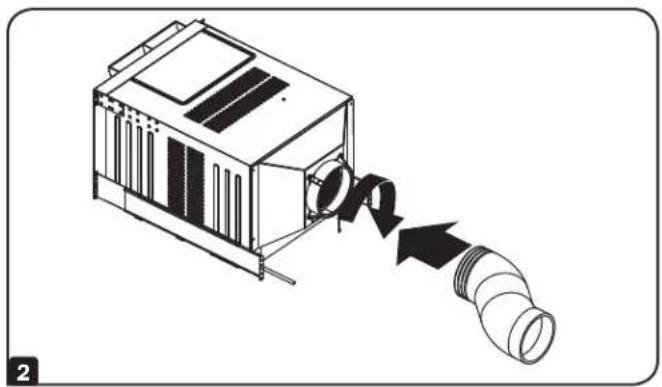

Fixer le tube flexible court à l'ensemble collecteur en vissant l'extrémité filété du tube dans l'adaptateur du collecteur.

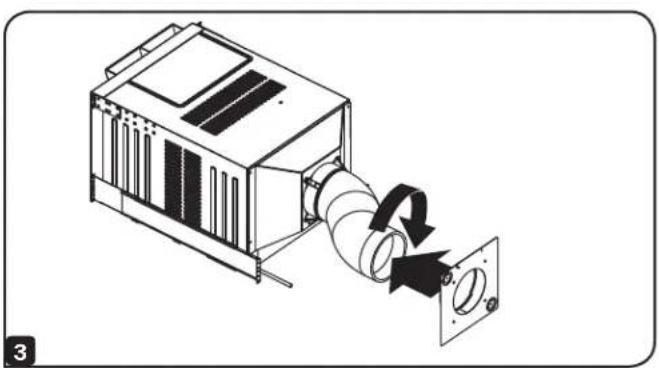

3 Fixer le tube flexible court à l'adaptateur du tube en vissant l'adaptateur dans l'extrémité filtée du tube.

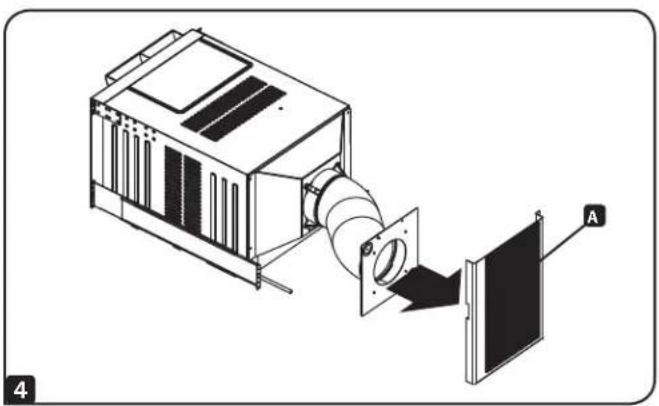

4 Fixer l'adaptateur du tube à l'intérieur de la porte perforée du boitier pour bati A.

Remarque: L'adaptateur du tube est muni d'aimants internes lui permettant d'être fixé au boitier du bati.

Installation

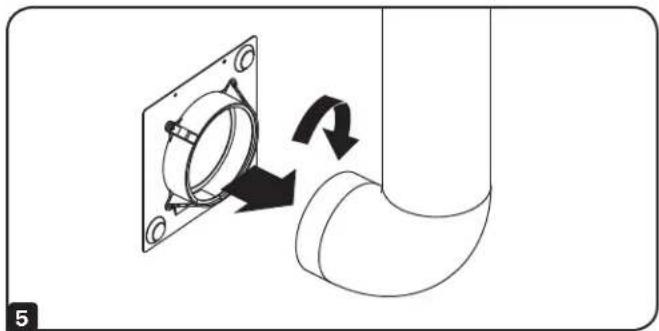

5 Fixer le tube flexible long à l'adaptateur du tube en vissant l'adaptateur dans l'extrémité filtée du tube.

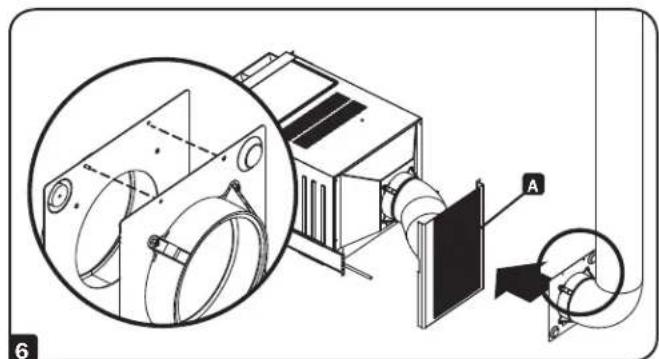

6 Aligner le second adaptateur du tube avec l'adaptateur interne du tube et le fixer à l'extérieur de la porte perforée du boîtier pour bâti A. S'assurer que la broche sur chaque adaptateur de tube est alignée avec le trou correspondant sur l'adaptateur de tube adjacent avant de le fixer à la porte du boîtier pour bâti.

Remarque: L'adaptateur du tube est muni d'aimants internes lui permettant d'être fixé au boitier du bati.

7 Connecter l'adaptateur pour plafond au long tube flexible en vissant l'adaptateur dans l'extrémité filetée du tube.

Avertissement : Certains plafonds peuvent exiger des procédures d'installation modifiées. L'utilisateur doit déterminer l'aptitude de la quincaillerie et des procédures avant l'installation. Les procédures décrites à cette étape peuvent ne pas convenir à toutes les applications.

8 Choisir un panneau amovible du plafond suspendu pres de l'appareil afin de permettre la configuration la plus directe et la plus courte disponible pour le long tube flexible. Mesurer la largeur du panneau de plafond en incluant la partie qui repose sur Iossature de plafond. Combiner les deux sections de I'insert de dalle de plafond, puis apporter I'ajustement nécessaire afin qu'il corresponde à la largeur du panneau de plafond. Une fois la largeur de I'insert de dalle de plafond correctement configurée, utiliser la vis autotaraudeuse pour le retenir en place.

Remarque: Le panneau d'évacuation peut être régie de 67,5 à 125 cm (26,6 à 49,2 po).

Installation

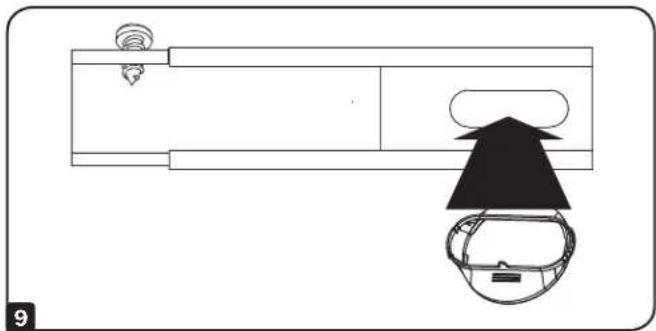

9 Insérer l'adaptateur pour plafond dans le trou oblong dans l'insert de dalle de plafond. L'adaptateur s'enclenchera en place.

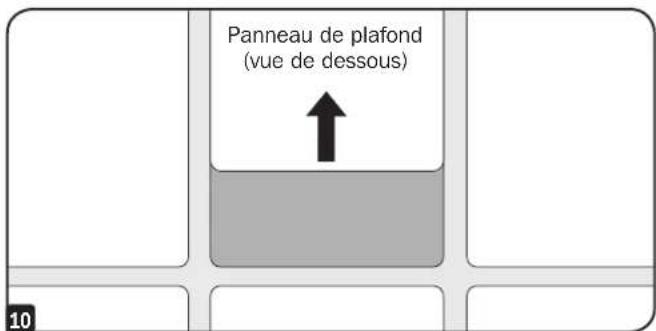

10 Glisser le panneau de plafond à l'écart, puis placer le panneau d'évacuation à l'intérieur de l'espace de plafond. Laisser le panneau d'évacuation reposer sur l'ossature de plafond.

Remarque : Laisser au moins 25,4 cm (10 po) d'espace ouvert au-dessus du panneau d'évacuation pour permettre une ventilation adequate.

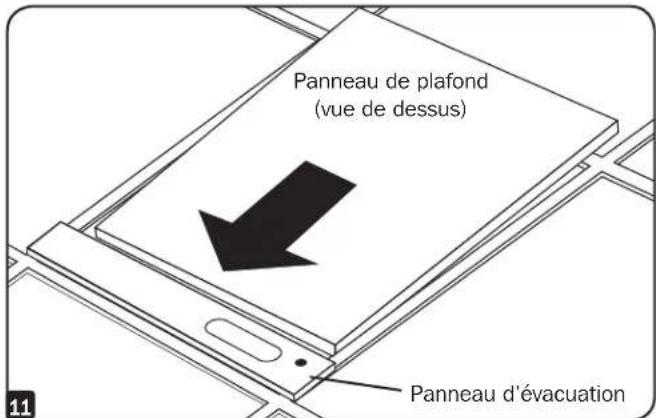

Glisser le panneau de plafond pour le remettre en place de façon à ce qu'il soit contigu au panneau d'évacuation et qu'il couvre tout écart au plafond. Un joint étanche permettra une efficacité de refroidissement maximale. Si l'installation est permanente, tailler le panneau de plafond de façon à ce qu'il ne chevauché par l'ossature de plafond.

Remarque: Le long tube flexible peut se prolonger jusqu'à une longueur maximale de 300 cm (118 po). Permettre la configuration la plus directe et la plus courte disponible. Une flexion excessive ou un étauement excessif du conduit réduira l'efficacité de refroidissement.

Garantie

Garantie limitee

Le vendeur garantit que ce produit, si et s est utilise conformément a toutes les instructions applicables, es exempt de tous detaux de materiaux et de fabrication pour une periode de 5 ans a partir de la date d'achat initiale. Si le produit s'avetre defecteux en raison d'un vice de matière ou de fabrication au cours de cette periode, le vendre s'engage a reparer au remplaquer le produit, a sa seule discriction.

CETTE GARANTIÉ NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'un ABUS OU D'une NÉGLIGENCE. LE VENDEUR NE DONNÉ AUCUNE GARANTIÉ EXPRESSÉ AUTRE QUE LA GARANIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MÉTURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIÉ IMPLICITÉ, Y COMPRIS TOUTES. LES GARANTIÉS DE QUALITÉ MARCHANDE OU D'ADAPTATION, sont LIMITÉTÉS À LA PÉRIODE DE GARANTIÉ CI-DESSUS ET CETTE GARANTIÉ EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTES ET INDIRECTES. (Certainés Etats ne permettent pas de limitations sur la durée d'une garantie implicée, et certains États ne permettent pas l'exclusion ou la limitation des dormages fortuITS ou consécultifs, de sorté que les limitations ou exclusions mentionnées pouvant ne pas s'appliquer à vous. cette garantie vous donne des droits légaux spécifique, et vous peuvent avoir d'autres droits qui seront selon la juridique).

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; USA

A VERTISSEMENT : l'utiliser individuel doit prendre soin de déterminer avant l'utilisation si ce produit est approprié, adéquat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujetées à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujéttes à changement sans préavis.
