Intitulé	Description
Type de produit	Switch de gestion de câbles
Dimensions	Non spécifiées
Poids	Non spécifié
Matériau	Non spécifié
Utilisation	Gestion et organisation des câbles dans les environnements de réseau
Maintenance	Vérifier régulièrement l'intégrité des câbles et des connexions
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Garantie	Non spécifiée
Informations supplémentaires	Compatible avec divers systèmes de câblage

FOIRE AUX QUESTIONS - SRSWITCHDUCT Tripp Lite

Qu'est-ce que le Tripp Lite SRSWITCHDUCT ?

Le Tripp Lite SRSWITCHDUCT est un dispositif de gestion de câbles conçu pour organiser et protéger les câbles réseau dans les environnements de serveurs et de centres de données.

Comment installer le Tripp Lite SRSWITCHDUCT ?

Pour installer le Tripp Lite SRSWITCHDUCT, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer correctement le dispositif au mur ou à l'armoire de serveur à l'aide des vis et des supports fournis.

Quels types de câbles puis-je utiliser avec le SRSWITCHDUCT ?

Le SRSWITCHDUCT est conçu pour accueillir une variété de câbles, y compris les câbles Ethernet, les câbles audio/vidéo et d'autres câbles de communication standard.

Le SRSWITCHDUCT peut-il être utilisé à l'extérieur ?

Non, le Tripp Lite SRSWITCHDUCT est conçu pour une utilisation en intérieur uniquement. L'exposition à des conditions météorologiques extrêmes peut endommager le produit.

Comment puis-je nettoyer le SRSWITCHDUCT ?

Pour nettoyer le SRSWITCHDUCT, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Que faire si le SRSWITCHDUCT ne s'adapte pas correctement à mon installation ?

Si le SRSWITCHDUCT ne s'adapte pas correctement, vérifiez les dimensions de votre espace d'installation et assurez-vous d'avoir suivi toutes les instructions d'installation. Vous pouvez également contacter le support technique de Tripp Lite pour obtenir de l'aide.

Y a-t-il une garantie pour le Tripp Lite SRSWITCHDUCT ?

Oui, le Tripp Lite SRSWITCHDUCT est généralement couvert par une garantie limitée. Veuillez consulter les documents de garantie fournis avec le produit pour plus de détails.

Puis-je utiliser le SRSWITCHDUCT avec des équipements de différentes marques ?

Oui, le SRSWITCHDUCT est compatible avec des équipements de différentes marques à condition que les câbles utilisés respectent les normes de taille et de connectivité.

MODE D'EMPLOI SRSWITCHDUCT Tripp Lite

Español / Français : 3

Manual del usuario • Guide de l'utilisateur

4POSTRAILKIT

ives de sécurité importantes

SAUVEGARDER CES DIRECTIVES

Ce manuel contient les directives et les mises en garde qui doivent être suivies pendant l'installation et l'utilisation du produit décrit dans ce manuel. Le manque de se conformer aux directives peut annuler la garantie et entraîner des dégâts matériels ou des blessures corporelles.

• Utiliser les étagères et le matériel de support inclus pour monter à votre matériel rackmount dans une armoire a 4 colonnes ou une enceinte d'armoire. Si vous devez installer votre matériel dans une armoire à 2 colonnes, commander le kit Rackmount 2-Colonnes de Tripp Lite (modèle : 2POSTRMKITWM).
• Les directives contenues dans ce manuel sont destinées pour les types communs d'armoire et d'enceinte d'armoire et peuvent ne pas être appropriées pour toutes les applications de montage. Vous devez déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel ou les procédures ne sont pas appropriés à votre application, veuillez entrer en contact avec le constructeur de votre armoire ou enceinte d'armoire pour une solution.
• Le matériel Rackmount peut être extrêmement lourd-faites attention lors du déplacement ou levage du matériel. Utiliser un ou plusieurs aides au besoin.

Installation d'un bâti à trous carrés

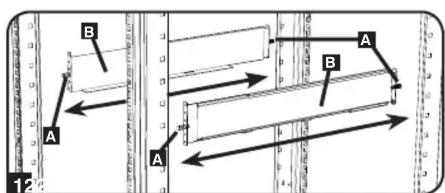

Les chevilles en plastique A supporteront temporairement les étagères rackmount vides B pendant que vous installez le matériel de support permanent. Insérer une cheville près du centre du support de montage avant et arrière de chaque étagère comme montré. (Chaque support de montage avant a 6 trous et chaque support de montage arrière a 3 trous.) Les chevilles s'enclencheront. Après avoir installé les chevilles, agrandir chaque étagère pour apparier la profondeur les rails de votre armoire. Les chevilles passeront à travers les trous rectangulaires dans les rails d'armoire pour supporter les étagères. Se référer aux étiquettes de l'armoire pour confirmer que les étagères sont bien nivelées dans toutes les directions. Remarque : Le rebord de support de chaque étagère doit faire face à l'intérieur.
2 Attacher les étagères B aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

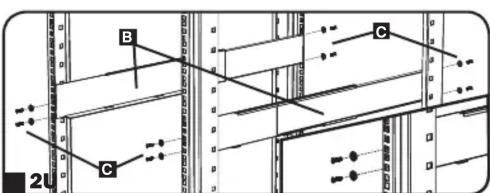

- Pour le montage du matériel 2U, placer 4 vis en tout à l'avant et 4 vis en tout à l'arrière.

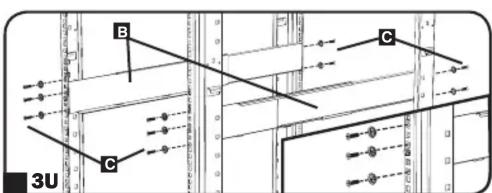

- Pour le montage du matériel 3U, placer 6 vis en tout à l'avant et 4 vis en tout à l'arrière.

Bien serrer toutes les vis avant de continuer.

Avertissement : Ne pas essayer d'installer votre matériel jusqu'à ce que vous ayez inséré et bien serré toutes les vis nécessaires. Les chevilles en plastique ne supporteront pas le poids de votre matériel.

B A 12 A B A

B C 2U

E C 3U

3 Attacher les supports de votre matériel aux trous de montage avant du module à l'aide de la ferrure incluse avec votre matériel. Les « oreilles »du support de fixation devraient faire face vers l'avant. (Du matériel peut avoir des supports de fixation intégrés ou préinstallés.)

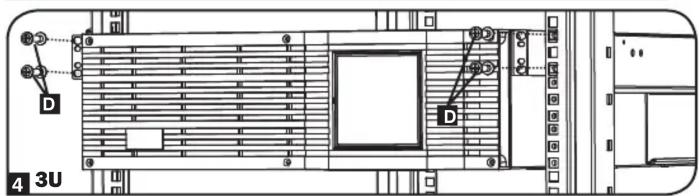

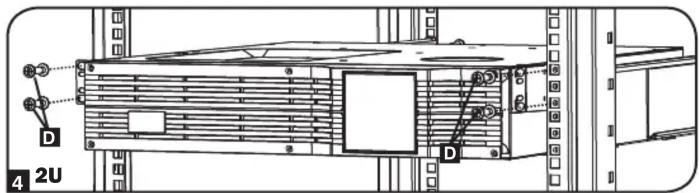

4 Faites appel à un aide (au besoin), pour soulever votre matériel et le glisser sur les étagères. Attacher les supports de fixation du matériel aux rails de support avant avec les vis et les rondelles fournies par l'utilisateur D. Serrer solidement toutes les vis.

D 4 2U

D D 4 3U

Installation d'un bâti à trous taraudés

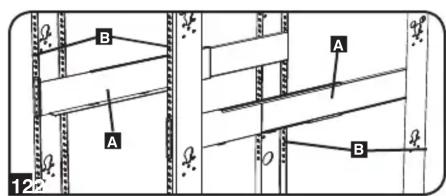

1 Alignez le rail de montage A le long de la surface intérieure des montants du bâti B de façon à ce que les brides aux extrémités du rail soient enroulées autour des surfaces avant et arrière des montants. Alignez le rail de façon à ce que les trous des rails soient vis-à-vis des trous taraudés sur le montant du bâti.
2 Attacher les étagèresA aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

• Pour le montage du matériel 2U, placer 4 vis en tout à l'avant et 4 vis en tout à l'arrière.
• Pour le montage du matériel 3U, placer 6 vis en tout à l'avant et 4 vis en tout à l'arrière.

Bien serrer toutes les vis avant de continuer.

Avertissement: Ne tentez pas d'installer votre équipement avant d'avoir inséré et serré les vis requises.

3 Suivre les étapes (3) et (4) des instructions d'installation d'un bâti à trou carré (ci-dessus) pour le montage sécurisé de votre équipement.

B A A B 12

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.
