SRCOOL7KDUCT - Accesorio para rack informático Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de ventilación para aire acondicionado de rack
Marca	Tripp Lite
Modelo	SRCOOL7KDUCT
Categoría	Accesorio para rack informático
Compatibilidad	Aire acondicionado montado en bastidor SRCOOL7KRM
Contenido del paquete	Conjunto colector (x1), tubo de escape corto (x1), tubo de escape largo (x1), adaptador de tubo (x2), adaptador para techo (x1), inserto para losa de techo (x1), tornillos M4 x 12 mm (x4), tornillos autorroscantes (x4)
Función principal	Disipar el calor del aire acondicionado y dirigir el aire caliente hacia un conducto de retorno de aire o sistema de ventilación
Instalación	Se fija en la parte trasera del SRCOOL7KRM con los 4 tornillos M4 suministrados
Longitud máxima del tubo flexible	300 cm (118 pulg)
Rango de ajuste del panel de extracción	67,5 a 125 cm (26,6 a 49,2 pulg)
Espacio libre requerido sobre el panel	25,4 cm (10 pulg) mínimo
Garantía	5 años (limitada)
Material	Plástico con imanes internos para fijación magnética
Peso estimado	Aproximadamente 2,3 kg
Alimentación	No aplica (dispositivo pasivo)
Mantenimiento	Verificar periódicamente las conexiones y la integridad de los tubos
Seguridad	Asegurar la solidez de la instalación en el techo; algunos techos pueden requerir procedimientos modificados
Piezas de repuesto	Disponibles a través de Tripp Lite (contacte al soporte)

Preguntas frecuentes - SRCOOL7KDUCT Tripp Lite

¿Cuáles son los componentes incluidos en el kit SRCOOL7KDUCT?

El kit contiene: un conjunto colector, un tubo de escape corto, un tubo de escape largo, dos adaptadores de tubo, un adaptador para techo, un inserto para losa de techo, cuatro tornillos M4 x 12 mm y cuatro tornillos autorroscantes.

¿Cómo instalar el SRCOOL7KDUCT en el aire acondicionado SRCOOL7KRM?

Primero fije el conjunto colector en la parte trasera del SRCOOL7KRM con los cuatro tornillos M4. Luego, atornille el tubo flexible corto al colector, luego fije el adaptador de tubo dentro de la puerta perforada del bastidor usando los imanes integrados. Conecte el tubo largo y el adaptador para techo, e instale el panel de extracción en el techo.

¿Cuál es la longitud máxima del tubo flexible?

El tubo flexible largo puede extenderse hasta 300 cm (118 pulg) máximo. Se recomienda usar la ruta más corta y directa posible para una eficiencia óptima.

¿Necesito perforar agujeros en el techo para instalar el panel de extracción?

No, el panel de extracción se desliza en el espacio del falso techo reemplazando un panel estándar. No es necesario perforar. El inserto de losa de techo se ajusta entre 67,5 y 125 cm de ancho para adaptarse a la mayoría de los techos.

¿El SRCOOL7KDUCT funciona con todos los tipos de techos?

Está diseñado para falsos techos estándar. Para otros tipos de techos, pueden ser necesarios procedimientos de instalación modificados. El usuario debe verificar la compatibilidad antes de la instalación.

¿Cuál es la duración de la garantía?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra inicial, que cubre defectos de materiales y mano de obra.

¿Puedo usar el SRCOOL7KDUCT sin el SRCOOL7KRM?

No, el SRCOOL7KDUCT está especialmente diseñado para usarse con el aire acondicionado montado en bastidor SRCOOL7KRM. No es compatible con otros dispositivos.

¿Cómo limpiar o mantener el sistema de ventilación?

Verifique periódicamente las conexiones de los tubos y adaptadores para evitar fugas de aire. Limpie las superficies exteriores con un paño suave. No se requiere mantenimiento especial.

¿Qué hacer si el tubo flexible es demasiado largo?

Se recomienda no cortar el tubo. Intente reducir las vueltas o pasarlo por una ruta más corta. Una longitud excesiva y curvas cerradas pueden reducir la eficiencia de enfriamiento.

¿El SRCOOL7KDUCT necesita alimentación eléctrica?

No, el SRCOOL7KDUCT es un dispositivo pasivo que no necesita ninguna alimentación eléctrica. Utiliza imanes para la fijación y solo canaliza el aire caliente.

MANUAL DE USUARIO SRCOOL7KDUCT Tripp Lite

Manual del Propietario

Accesorios SmartRack®

Copyright © 2015 Tripp Lite. Todos los derechos reservados.

Introducción

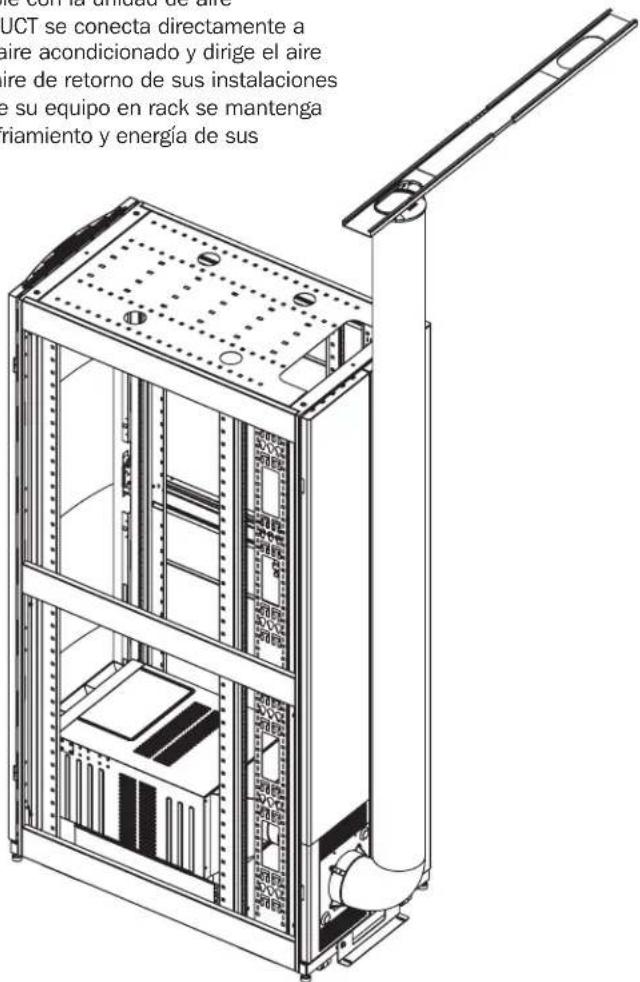

El SRCOOL7KDUCT de Tripp Lite es un sistema de ventilacion compatible con launidad de aire acondicionado para instalacion en rack SRCOOL7KRM. El SRCOOL7KDUCT se conecta directamente a launidad SRCOOL7KRM para disipar el calor que genera launidad de aire acondicionado y dirige el aire caliente a工程技术 de una ventilacion ascendente hacer el conductor de aire de returno de sus instalaciones u other s t e n t o no 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 100

Lista de Partes

Conjunto de Colector (x1) Tubo de Descarga Corto (x1) Tubo de Descarga Largo (x1) Adaptador de Tubo (x2)

Los imanes internos se adhieren al gabinete.

Adaptador para Techo (x1) Inserto de Baldosa para Techo (x1)

Tornillos M4 de 12 mm (x4) Tornillos Autorroscantes (x4)

Instalación

Antes de instalar el SRCOOL7KDUCT, primero asegürese de que la unidad de aire acondicionado está correctamente instalada según las instrucciones que figuran en el Manual del Propietario de SRCOOL7KRM.

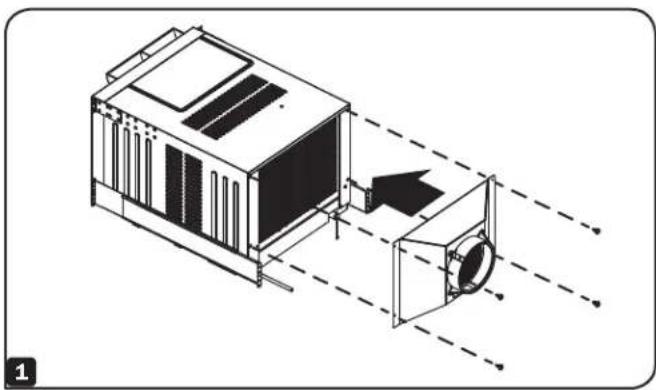

1 Sujete el Conjunto de colector a la parte posterior del SRC0OL7KRM con los cuales (4) tornillos M4 incluidos.

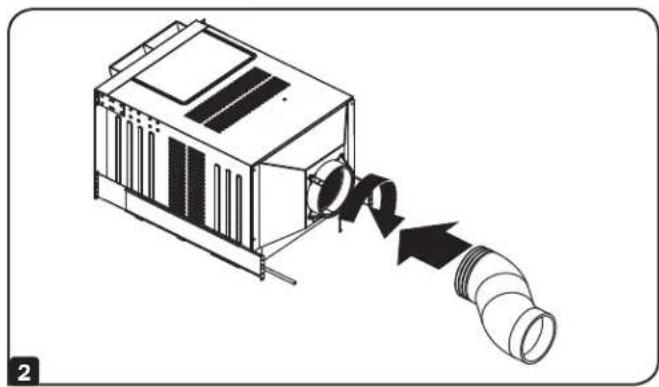

2 Para conectar el tubo flexible corto al Conjunto de colector, gire el extremo roscado del tubo bajo del adaptor del colector.

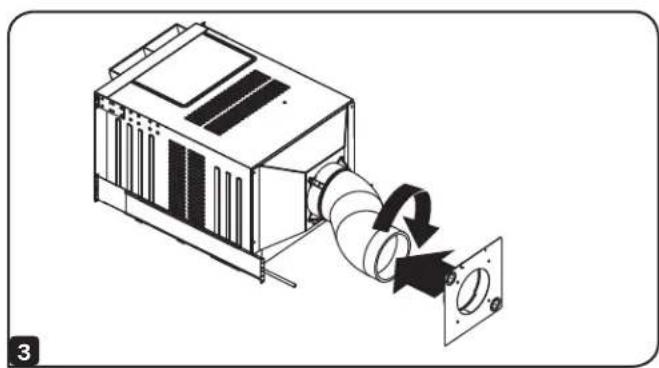

3 Para conectar el tubo flexible certo en el adaptor, gire el adaptor por el lado roscado del tubo.

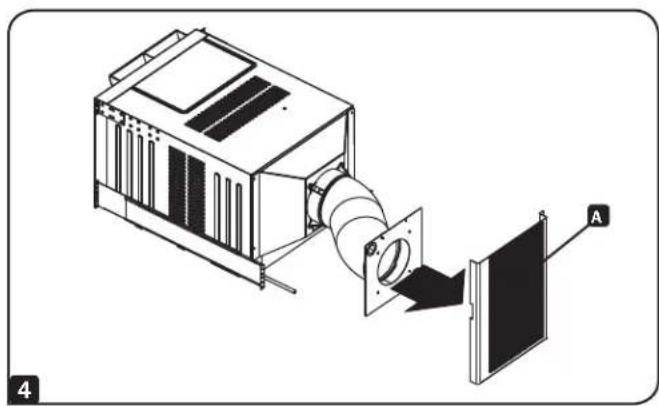

4 Conecte el adaptor de tubo en el interior de la puerta perforada del gabinete A.

Nota: El Adaptador de Tubo utilizes imanes internos para adherirse al gabinete.

Instalación

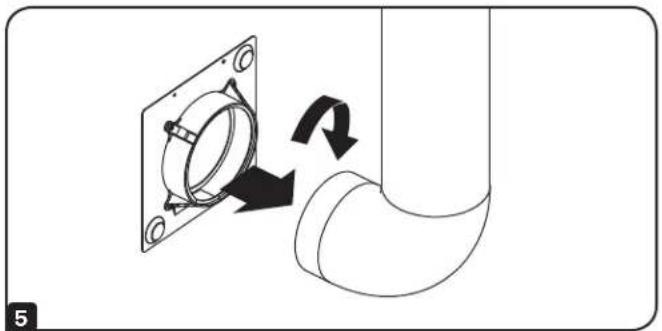

5 Para conectar el tubo flexible长大 en el adaptor, gire el adaptor por el lado roscado del tubo.

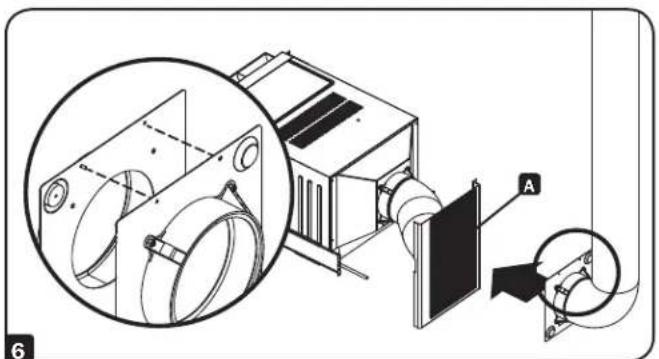

6 Alinee el segundo Adaptador de Tubo con el Adaptador de Tubo interno y adhiéralo en el exterior de la puerta perforada del gabinete A. Asegürese de que el pivote en cada adaptador de tubo quede alineada con el orificio correspondiente en el adaptador adyacente antes de instalar en la puerta del gabinete. Nota: el Adaptador de Tubo utilizes imanes internos para adherirse al gabinete.

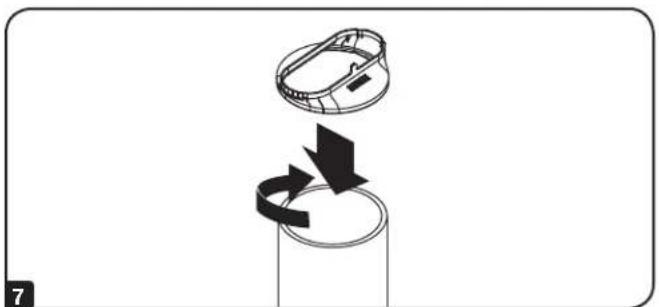

7 Para conectar el Adaptador de Techo al Tubo Flexible Largo, gire el adaptador por elazo roscado del tubo.

Advertencia: es possible que para algunos techos se requieran otros procedimientos de instalacion. Antes de la instalacion, el usuario debe determinar que los accesos y procedimientos Sean los adecuados. Es possible que los procedimientos descritos en este paso no Sean adecuados para todas las aplicaciones.

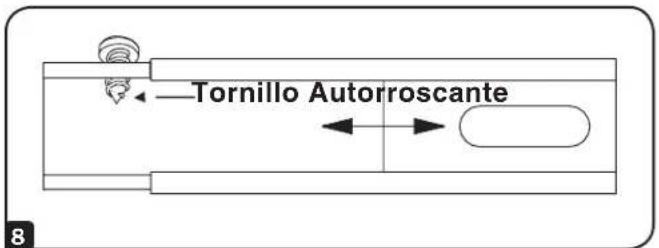

Eija un panel de techo colgante removable cerca de la unidad para que el tendido del Tubo Flexible Largo sea lo más corto y directo possible. Mida el ancho del panel del techo, incluso la parte que se apoya sobre la rejilla. Combine los dos tramos del inserto de baldosa para techo y ajuste para que coincida con el ancho del panel. Una vez que el inserto de la Placa de Techo está ajustada al ancho correcto, asegúrelo en su situó con el tornillo autoroscante incluido.

Nota: el panel de descarga se pueda ajustar entre 67.5 cm y 125 cm [26.6" y 49.2".

Instalación

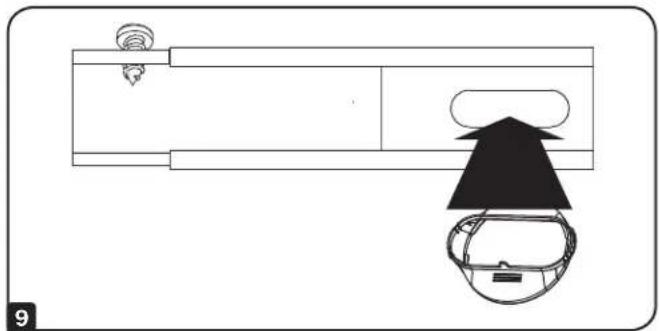

9 Inserte el Adaptador para Techo en el orificio alargado en el inserto de la Placa Techo. El adaptador calzará en su lugar a presión.

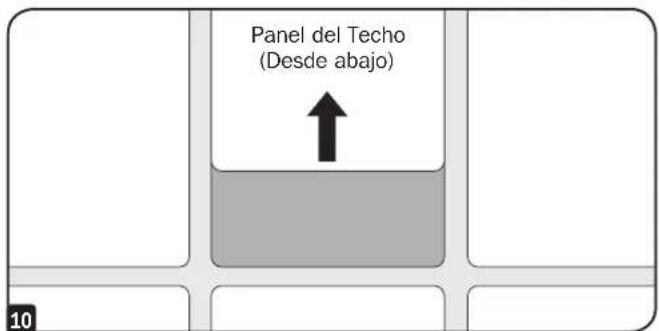

10 Deslice el panel de techo fuera de su lugar y colocoque el panel de descarga en ese espacio del techo. Permita que el panel de descarga se apoye encima de la rejilla del techo.

Note: Debe quedar al menos 25.4 cm [10]" de espacio libre por encima del panel de descarga para permitir una circulación de aire adecuada.

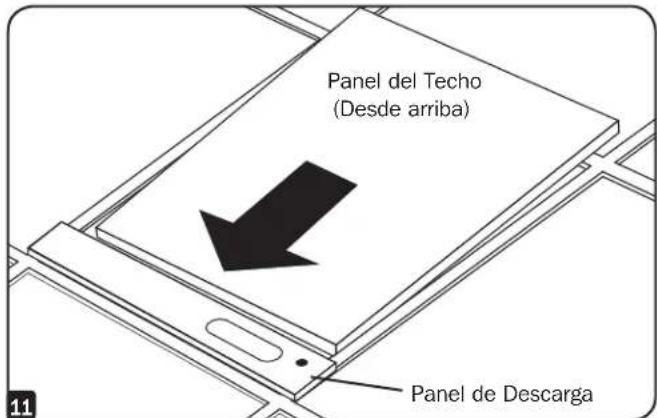

Vuelva aDSLizar el panel del techo para colocarlo en su lugar de mannersque quede allado del panel de descarga y no haya ningun espacio abierto en el techo.Un sellado hemetico garantizarauna refrigeracion altamente eficiente.Si la instalacion es definitiva,recorte el panel del techo para que no se superponga sobre la rejilla.

Nota: el Tubo Flexible Largo se pueda extender hasta una longitud的最佳 de 300 cm [118]. Busque el tendido más corto y directo possible. Si el conductor Tiene demasiadas curvas o es demasiado extenso afectará la eficiencia de la refrigeración.

Garantía

Garantia Limitada

Ei nndr i, s e da o acdo con das lnstruiones aplicables, estara libre de defecto in el materal y la mano de ora por un periodo de 5 afo as partir de la feca de comprna. Si el producto prueba ser defectuioso en material o mano de ora interno de es periodo, el vendedor reparar o reemplazar el producto a su entera discriccion.

ESTA GARANTIA NO SE APLICA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDERIDO O NELEGICNCA. E VENDEDOR NO OTORGAR GARANTIAS EXPRESAS DISTINTEs DE LA ESTIPULADA EN EL PRESENTE, SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS GARANTIAS DE COMERCIALIZATION o IDONEIDAD, ESTAN LIMITADAS EN DURATIO AL PERIODO DE GARANTIA ESTABLICDO; ASIMISMO, ESTA GARANTIA EXCLUVE EXPRESAMENTE TODOS LANOs INCIDENTALES e INDIRECTOS. (Algunos estados no permiten limitaciones en cuando dura una garantia y alginos estados no permiten la exclusion delimitations de daños incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usped. esta Garantia le otografia derechos legales espécificos y es posible que usped goce de otheros direcshos que pueado varir de una jurisidencia a otra).

Tripp Lite: 1111 W. 35th Street; Chicago IL 60609; EE, UU.

ADVERTENlA: a s t i s variain, the fabricante no guaranta la adequacion de这些东西 para aplicaciones especales.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso.

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support
