Type de produit	Récepteur de barrage photoelectrique
Dimensions (approx.)	10 x 10 x 30 mm (corps cylindrique)
Poids (approx.)	50 g
Alimentation électrique	10...30 V DC
Sortie	PNP ou NPN (selon câblage), 200 mA
Interface de communication	IO-Link (broche 4)
Portée maximale	Voir étiquette sur l'appareil
Fonctions principales	Détection sans contact d'objets, signal de commutation, réglage de sensibilité via IO-Link
Indications LED	Verte : appareil opérationnel ; Jaune (récepteur) : sortie commutée
Montage	Fixation à l'aide d'un dispositif de fixation, orientation précise requise
Raccordement électrique	Par électricien qualifié, respecter EN 50178
Entretien et nettoyage	Nettoyer la lentille sans solvants ni produits agressifs
Sécurité	Lire la notice avant utilisation, utilisation conforme, personnel qualifié
Réparabilité	Réparation uniquement par le fabricant
Élimination	Respecter les règlements nationaux pour le recyclage

FOIRE AUX QUESTIONS - OGE381 IFM

Quelle est la tension d'alimentation du récepteur OGE381 ?

La tension d'alimentation est de 10...30 V DC (broche 1 = L+, broche 3 = L-).

Comment raccorder le récepteur en sortie PNP ?

Branchez la broche 4 à la charge (max. 200 mA). La broche 2 n'est pas utilisée. Consultez le schéma de câblage PNP dans la notice.

Comment raccorder le récepteur en sortie NPN ?

Branchez la broche 4 à la charge (max. 200 mA) avec référence à la masse. La broche 2 n'est pas utilisée. Consultez le schéma NPN.

Que signifie la LED jaune sur le récepteur ?

La LED jaune indique que la sortie de commutation est activée (objet détecté).

Comment régler la sensibilité via IO-Link ?

Utilisez le logiciel LR DEVICE avec un maître IO-Link. Pour un apprentissage avec objet : orientez l'émetteur vers l'objet, sélectionnez [Teach SP1 TP1], puis vers le récepteur et [Teach SP1 TP2].

Comment effectuer un réglage de sensibilité maximale ?

Positionnez l'objet pour qu'aucune lumière ne soit reçue, puis sélectionnez successivement [Teach SP1 TP1] et [Teach SP1 TP2] dans le logiciel LR DEVICE.

Quel est le diamètre du câble recommandé ?

La notice ne spécifie pas de diamètre. Utilisez un câble adapté à la tension et au courant (min. 0.25 mm² recommandé).

Comment nettoyer le récepteur ?

Nettoyez la lentille avec un chiffon doux et sec. N'utilisez pas de solvants ou produits pouvant endommager le plastique.

Que faire si la LED verte ne s'allume pas ?

Vérifiez l'alimentation (10...30 V DC), le câblage et que l'appareil n'est pas endommagé. Consultez un électricien qualifié si le problème persiste.

Puis-je réparer le récepteur moi-même ?

Non, les réparations doivent être effectuées uniquement par le fabricant (IFM) pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI OGE381 IFM

Notice d'utilisation

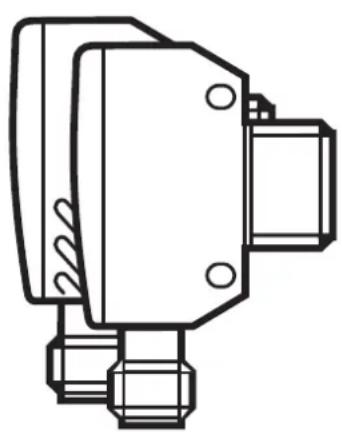

Barrage photoelectrique avec IO-Link

OGE

OGS

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Montage. 4

5 Raccordement electrique. 4

5.1 Emetteur 4
5.2 Recesseur 5

5.2.1 PNP 5
5.2.2 NPN 5

6 Reglages 5

6.1 Réglage via IO-Link 5
6.1.1 Régler la sensibilité avec l'objet 6
6.1.2 Reglage de la sensibilité maximale 6

7 Fonctionnement 7
8 Entretien, réparation et élimination 7

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

FR

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

Pour la portée ("range") voir l'étiquette

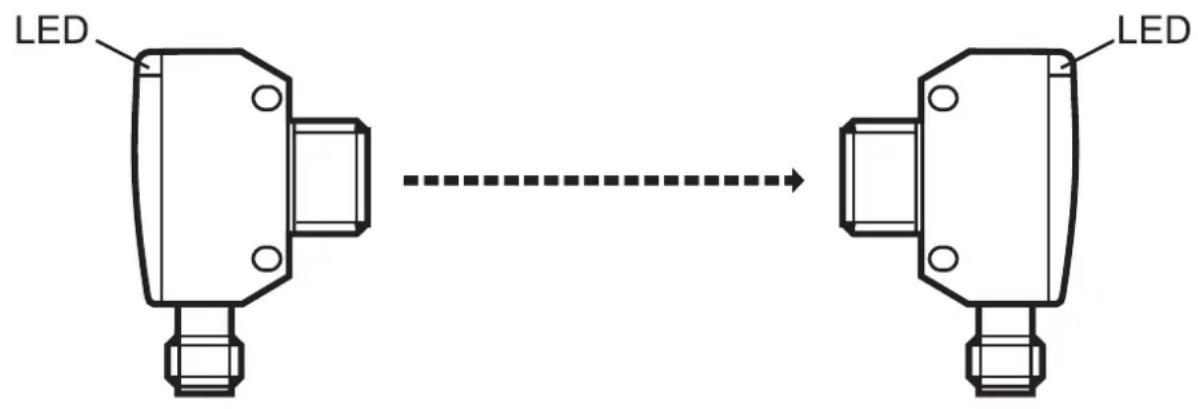

4 Montage

Fixer le récepteur à l'aide d'un dispositif de fixation.
Orienter l'émetteur vers le récepteur et le fixer aussi à l'aide d'un dispositif de fixation.

Portée maximale seulement en cas d'orientation exacte

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

5.1 Emetteur

broche 1 = L+ (10...30 V DC)

broche 3 = L

broche 4 = IO-Link

(broche 2 = nonutilisée)

5.2 Récepteur

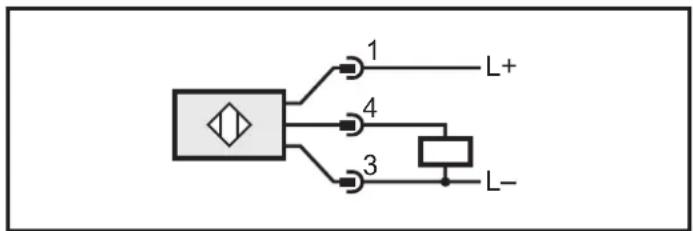

5.2.1 PNP

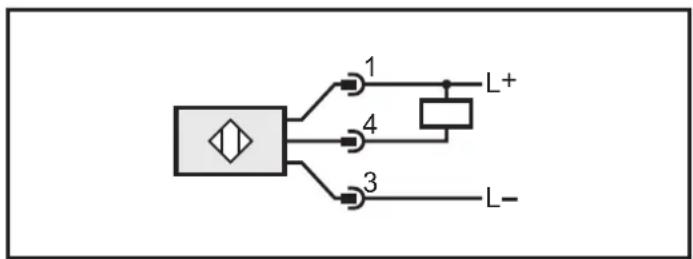

5.2.2 NPN

broche 1 = L+ (10...30 V DC)
broche 3 = L- broche 4 = charge (PNP, 200 mA) / IO-Link
(broche 2 = non utilisee)

broche 1 = L+ (10...30 V DC)
broche 3 = L- broche 4 = charge (NPN, 200 mA) / IO-Link
(broche 2 = non utilisee)

FR

6 Réglages

6.1 Réglage via IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.1 Régler la sensibilité avec l'objet

Demarrer le logiciel LR DEVICE.

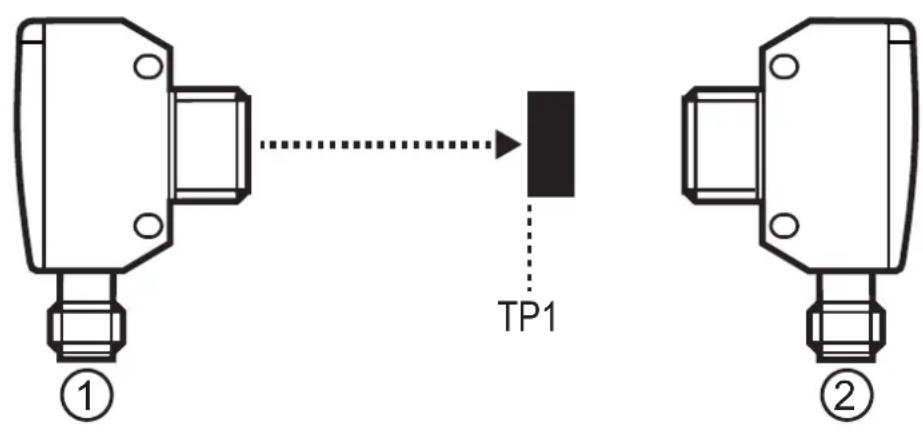

Orienter l'émetteur vers l'objet (fig. 1).
Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.

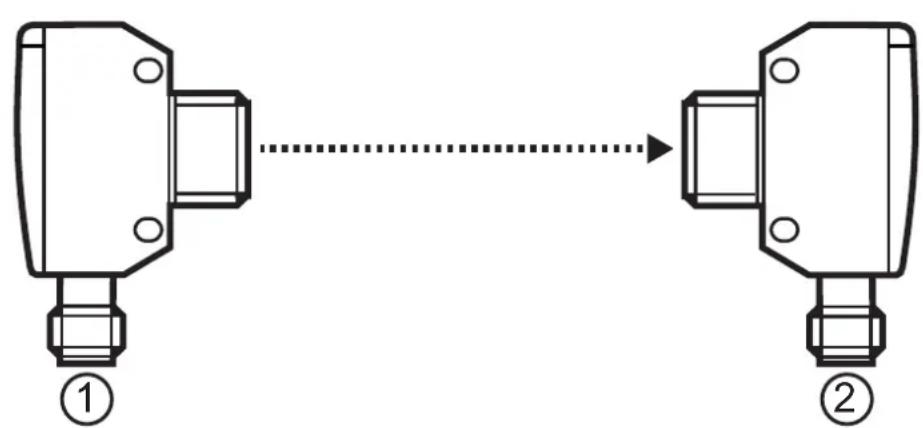

Orienter l'émetteur vers le récepteur (fig. 2).
Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

fig. 1

fig. 2

1 : Emetteur; 2 : Récepteur; TP1 : Point d'apprentissage 1 ; TP2 : Point d'apprentissage 2

L'ordre dans lequel l'objet et l'arrière-plan sont régles est sans importance.

6.1.2 Réglage de la sensibilité maximale

Demarrer le logiciel LR DEVICE.

Positionner l'objet de façon à ce qu'aucune lumière ne soit reçue.
Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Récepteur: La LED jaune est allumée lorsque la sortie de commutation est commutée. La LED verte est allumée si l'appareil est opérationnel.
Emetteur : La LED verte est allumée si l'appareil est opérationnel.

8 Entretien, réparation et élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abîmer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
