MODE D'EMPLOI Total PA Spartan ION

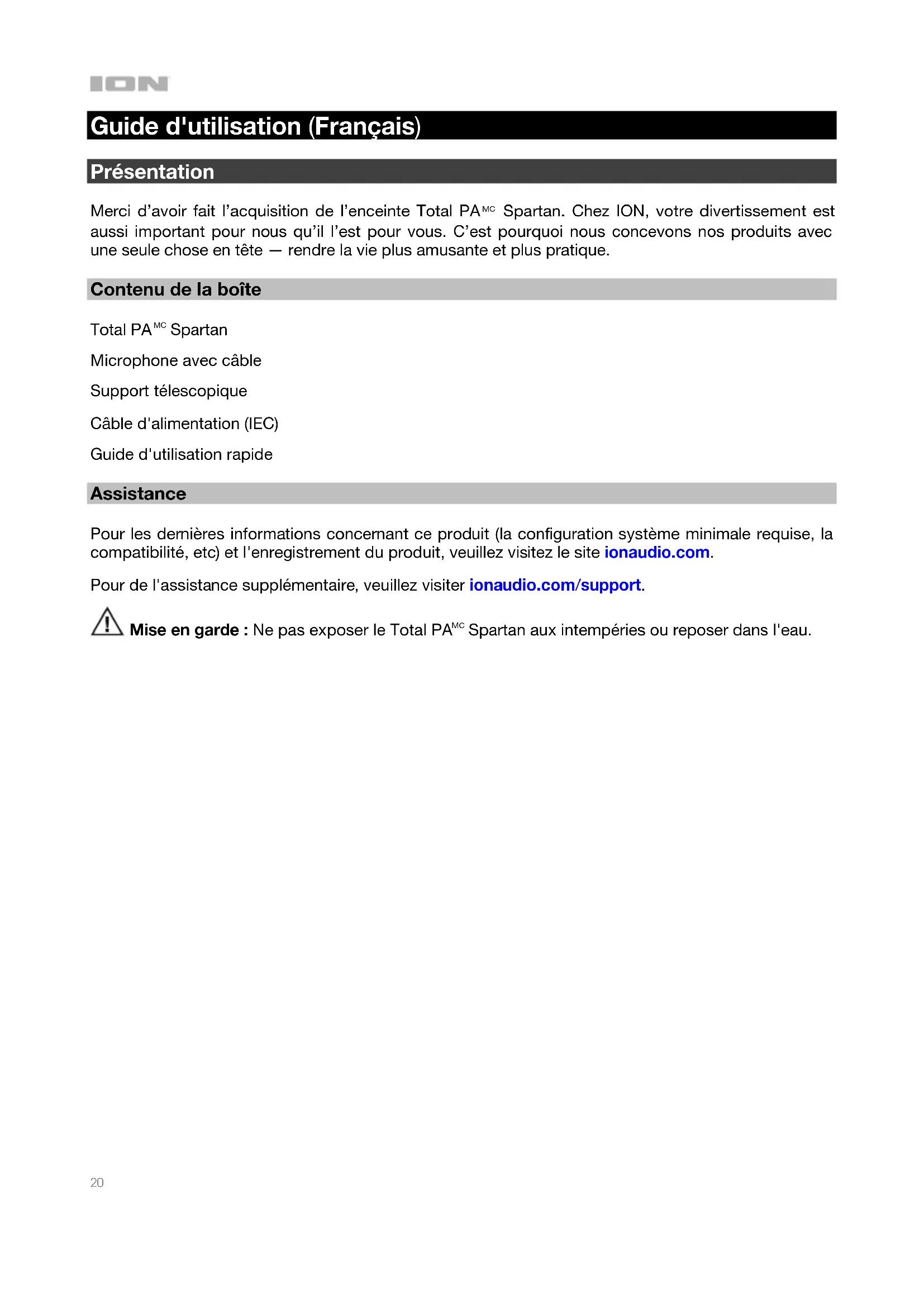

Guide d'utilisation (Français) Présentation Merci d’avoir fait l’acquisition de l’enceinte Total PA

Spartan. Chez ION, votre divertissement est aussi important pour nous qu’il l’est pour vous. C’est pourquoi nous concevons nos produits avec une seule chose en tête — rendre la vie plus amusante et plus pratique. Contenu de la boîte Total PA

Spartan Microphone avec câble Support télescopique Câble d'alimentation (IEC) Guide d'utilisation rapide Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site ionaudio.com. Pour de l'assistance supplémentaire, veuillez visiter ionaudio.com/support. Mise en garde : Ne pas exposer le Total PA

Spartan aux intempéries ou reposer dans l'eau.21

1. Assurez-vous que tous les articles énumérés dans le Contenu de la boîte de ce guide sont inclus

dans la boîte. Dans la boîte, sous la feuille de polystyrène se trouvent les pieds en caoutchouc et le bouton du support de l'enceinte, le câble d'alimentation et le microphone.

2. Veuillez lire le livret des consignes de sécurité avant d'utiliser le produit.

3. Veuillez examiner le Schéma de connexion.

4. Veuillez vous assurer que tous les appareils d'entrée tels que microphones, lecteurs de disques

compacts ou lecteurs multimédia numériques raccordés sont éteints et que leur volume est à « zéro ».

5. Veuillez raccorder tous les appareils comme indiqué sur le schéma.

6. Mettez tous les appareils sous tension dans l'ordre suivant :

• sources d'entrée audio (p. ex., microphones, instruments, lecteurs de disques compacts)

7. Pour mettre hors tension, toujours inversez l'opération :

• sources d’entrée audio Schéma de connexion

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément. Tablette Microphone Carte mémoire

Installation du support pour enceinte

1. Déployez entièrement les pieds du support sur une surface plate et

stable. Dans la boîte, sous la feuille de polystyrène se trouvent les pieds en caoutchouc et le bouton du support de l'enceinte.

2. Allongez la perche télescopique du support à la hauteur appropriée

et serrez la vis latérale.

3. Introduisez la goupille dans le trou inférieur de la perche afin qu'elle

demeure à la hauteur désirée.

Spartan dans le sens antihoraire afin qu'elle ne bloque pas l'ouverture.

5. Alignez le trou de fixation de la Total PA

Spartan à la perche du support et placez l'enceinte sur la perche.

Spartan dans le sens horaire.

Caractéristiques Panneau arrière

1. Bouton de commande : Tourner ce bouton permet de régler le volume principal de l’enceinte.

Appuyer sur ce bouton permet de sélectionner et de modifier le réglage du volume des sorties micro, de la source (radio, USB, SD, signal Bluetooth et entrée auxiliaire), de l'effet d'écho du micro, et le réglage d’égalisation des hautes et des basses fréquences.

2. Port USB : Ce port permet de brancher une clé USB pour écouter de la musique. Vous pouvez

également utiliser ce port pour recharger un appareil USB.

3. Emplacement pour carte mémoire SD : Inserez une carte SD dans cet emplacement.

Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia.

4. Écran : Affiche les modes de fonctionnement de l’enceinte pour USB/SD, radio FM et Bluetooth.

Remarque : Un film de protection en plastique recouvre l'écran. Retirez-le pour un affichage optimal.

5. Précédente : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth précédente. Durant

l'écoute de la radio FM, appuyer une fois sur cette touche permet de passer à la station FM précédente et la maintenir enfoncée permet de passer au canal préréglé précédent.

6. Suivante : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth suivante. Durant l'écoute

de la radio FM, appuyer une fois sur cette touche permet de passer à la station FM suivante et la maintenir enfoncée permet de passer au canal préréglé suivant. Remarque : Dans certaines applications, les touches piste précédente et piste suivante permettent de passer à la liste de lecture ou le genre de musique suivant ou précédent.24

7. Lecture/Pause : Lorsque USB/SD ou Bluetooth sont sélectionnées comme source audio, cette touche

permet de lancer ou d'interrompe la lecture. Remarque : Les fichiers sont lus de la source USB et de la carte SD en ordre alphabétique, en partant du répertoire racine, puis du dossier et ensuite par le nom de la piste. Entrées microphone (6,35 mm et XLR): Ces entrées permettent de brancher un microphone électrodynamique. Le volume des entrées XLR et 6,35 mm est commandé par le bouton volume des entrée microphone.

8. Répéter/Enceinte : Cette touche permet de répéter toutes les pistes (ALL), toutes les pistes dans le

dossier (FOLd), la piste en cours (OnE), ou toutes les pistes de manière aléatoire (rAn) de la source USB ou de la carte SD en cours de lecture. Appuyez sur ce bouton pour lier votre enceinte à un autre Total

Spartan. Voir Fonctionnement > Relier deux enceintes pour plus d'informations.

9. Mode : Permet de changer le mode de fonctionnement : USB/SD, radio FM et Bluetooth.

Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia.

10. Touche de mode d'éclairage: Cette touche permet de commuter entre les cinq modes d’éclairage du

• Roue couleur: Les lumières tournent autour du haut-parleur de graves.

• Roue couleur avec synchronisation de rythme: Les lumières tournent autour du haut-parleur de graves selon le rythme de la musique.

• Cycle de couleur: Les lumières d’alterner toutes les couleurs.

• Synchronisation de rythme: Les lumières clignote et change de couleur selon le rythme de la musique.

• Désactivé: Les lumières sont éteintes.

11. Entrées microphone (6,35 mm et XLR) : Ces entrées permettent de brancher un microphone avec un

cable 6,35 mm ou XLR.

12. Entrée auxiliaire (3,5 mm) : Cette entrée stéréo 3,5 mm permet de brancher un lecteur de disques

compacts, un lecteur multimédia ou autres sources audio. Le niveau de cette entrée est commandé par le bouton de control.

13. Entrée ligne (XLR) : Cette entrée à niveau ligne et XLR permet de brancher une niveau ligne console de

mixage ou un instrument de musique. Utilisez cette entrée à niveau ligne afin de relier deux enceintes Total PA

14. Sortie mix (XLR) : Cette sortie XLR permet de brancher une autre enceinte amplifiée.

15. Témoin d'écrêtage : En présence d'écrêtage du signal des entrées ou du panneau des médias, le

voyant DEL clignote. Pour remédier à l'écrêtage, diminuez le réglage de le volume principal, le volume de la source ou le volume du microphone.

16. Témoin d'alimentation DEL : Indique si l'enceinte Total PA

Spartan est sous ou hors tension.

17. Câble d'alimentation (IEC) : Branchez le câble d'alimentation inclus ici afin d'alimenter l'appareil.

18. Compartiment du fusible : Si le fusible de l’appareil est endommagé, retirez le porte-fusible et

remplacez le fusible endommagé par un nouveau fusible de même calibre (comme indiqué sur le porte- fusible). L’utilisation d’un fusible de calibre inapproprié pourrait endommager l’appareil et/ou le fusible.

19. Interrupteur d'alimentation : Cet interrupteur met la Total PA

Spartan sous et hors tension.25

Fonctionnement Mode d’économie d’énergie automatique La Total PA

Spartan est équipée d'un mode d’économie d’énergie automatique afin de se conformer au règlement sur l’efficacité énergétique concernant les produits audio compacts. La Total PA

Spartan se mettra automatiquement en mode d’économie d’énergie après 15 minutes d’inactivité à moins qu'elle ne détecte un signal audio de niveau modéré provenant de l’entrée auxiliaire ou de l’entrée XLR auxiliaire, du lecteur multimédia USB ou SD, de la radio ou d'une connexion Bluetooth. En mode d'économie d'énergie, l'écran et les lumières sont éteints et la lecture audio est désactivée, mais l'appareil reste sous tension en mode veille. Pour revenir au fonctionnement normal, utilisez simplement l'interrupteur d'alimentation pour éteindre puis rallumer l'appareil. Afin d’éviter que l’enceinte n’entre en mode d'économie d'énergie, un signal audio de niveau modéré provenant de l’entrée auxiliaire ou de l’entrée XLR auxiliaire, du lecteur multimédia USB ou SD, de la radio ou d'une connexion Bluetooth doit rester actif. Nous recommandons de régler le volume de la source audio (c.-à-d. l’entrée auxiliaire ou Bluetooth) au maximum et le volume général à 5 ou plus afin d’éviter que l’enceinte n’entre en mode d'économie d'énergie. Jumelage d'un appareil Bluetooth

1. Mettez votre appareil Bluetooth sous tension.

2. Mettez l'enceinte Total PA

Spartan sous tension.

3. Utilisez le bouton Mode pour sélectionner le mode Bluetooth qui s’affichera comme « bt ». La

Spartan passera automatiquement en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque l’icône Bluetooth clignotera. En outre, les messages vocaux automatiques de l’enceinte vous avertiront de son état : Bluetooth Pairing (jumelage Bluetooth en cours), Bluetooth Connected (connexion Bluetooth établie) ou Bluetooth Disconnected (déconnexion Bluetooth).

4. Accédez à l'écran de configuration de votre appareil Bluetooth, recherchez « Total PA Spartan »

et lancez le jumelage. L'icône Bluetooth demeurera allumée. Remarque : Veuillez mettre à jour le système d'exploitation de votre appareil si vous éprouvez des problèmes durant le jumelage ou lors de la lecture de musique.

5. Pour supprimer la connexion, désactivez la fonction Bluetooth sur votre appareil ou sélectionnez

Oublier cet appareil. Si vous souhaitez désactiver (ou activer) les messages vocaux, maintenez la touche Play (Lecture)/Pause du Panneau des médias enfoncée tandis que Bluetooth est sélectionnée comme source audio. Remarque : Le mode Bluetooth doit être sélectionné comme source audio pour désactiver (ou activer) les messages vocaux.26

Contrôle d'application IMPORTANT : Afin de profiter de la meilleure expérience possible avec l’application, assurez-vous d’avoir la toute dernière version de Android OS ou de iOS sur votre appareil. Remarque : Veuillez vous assurer que votre appareil dispose d’une connexion Internet. Vous pouvez également télécharger l’application gratuite sur votre ordinateur, mais n’oubliez pas de connecter et de synchroniser votre appareil afin de transférer l’application. Veuillez suivre les étapes ci-dessous afin de télécharger l’application sur votre appareil :

1. Accédez au Apple App Store ou à Google Play à partir de votre appareil.

3. Suivez ensuite les consignes à l'écran afin de la télécharger et de l'installer. Une fois téléchargée,

s’affiche sur la fenêtre d’accueil de votre appareil.

4. Appuyez sur pour sélectionner Add A Product sur l'écran. L'application va scanner et trouver

Spartan. Si vous éprouvez des problèmes de connexion, appuyez sur « Help with setting up? » afin d'obtenir des conseils supplémentaires.

5. Sélectionnez l'icône Total PA

Spartan pour passer à la fenêtre suivante, où vous pouvez utiliser l'application pour contrôler diverses fonctions de l’enceinte comme :

• Radio : Ce réglage permet d'écouter la radio, de changer la station et de modifier les préréglages.

• Égalisation : Ce réglage permet d’ajuster l'égalisation de l’enceinte.

• Volume microphone : Ceci permet de régler le volume des entrées microphone.

• Volume de la source : Ceci permet de régler le volume Bluetooth, de l'entrée auxiliaire et de la radio FM.

• Volume : Réglez le volume de la source ensemble.

• Effet d'écho : Ceci permet de régler la quantité d'effet d'écho.

• Effets d’éclairage : Ceci permet de sélectionner l'effet d'éclairage ou d’activer/désactiver les effets d'éclairage.

• Messages vocaux : Ce réglage permet d’activer et de désactiver les messages vocaux.

• Assistance technique : Ce réglage permet d’accéder à ionaudio.com, de contacter l’assistance technique et de consulter les informations de garantie et les questions fréquemment posées.27

Relier deux enceintes Pour relier sans fil deux enceintes Total PA

1. Mettez les deux enceintes sous tension à l'aide de leurs interrupteurs d'alimentation.

2. Vérifiez qu’aucun appareil Bluetooth n’est connecté, puis appuyez sur la touche Mode d’une des

Spartan, pour sélectionner le mode Bluetooth qui s’affichera comme « bt ». Cette enceinte sera l’enceinte « secondaire ».

3. Appuyez sur la touche Link de la deuxième Total PA

Spartan afin de passer en mode Stereo Link. Cette enceinte sera l’enceinte « primaire ».

4. Attendez environ 1 minute afin que les enceintes puissent établir la connexion. Une fois les deux

enceintes jumelées, appuyez sur la touche Mode sur l’enceinte « primaire » afin de sélectionner le mode de audio.

5. Pour déconnecter l’appareil, appuyez deux fois sur la touche Link de l’enceinte « primaire ».

Pour relier deux enceintes Total PA

Spartan utilisant des câbles :

1. En vous assurant que l’Interrupteur d’alimentation de chaque enceinte est hors tension,

branchez les deux enceintes à une prise secteur.

2. Reliez un câble XLR à la Sortie mix du panneau arrière d’une des enceintes Total PA

Spartan. C’est à cette enceinte (maître) que vous devrez relier les sources audio comme un appareil Bluetooth, un microphone ou une clé USB.

3. Reliez l’autre extrémité du câble XLR à l’Entrée ligne du panneau arrière de la deuxième enceinte

Spartan. Cette deuxième enceinte recevra l’audio de tous les appareils reliés à la première enceinte (maître).

4. Mettez les deux enceintes sous tension à l'aide de leurs Interrupteurs d'alimentation.

5. Reliez vos sources audio à la première enceinte (maître).

6. Veillez à ce que le Volume principal de chaque enceinte soit au même réglage.

7. Alors qu’une de vos sources audio joue, augmentez progressivement le réglage du Volume

d'entrée auxiliaire de la deuxième enceinte Total PA

Spartan jusqu'à ce que le volume de cette enceinte soit au même niveau que le volume de la première enceinte (maître).28

Dépannage Lorsqu'il y a de la distorsion : Essayez de diminuer le volume sur l'appareil d'entrée audio ou l'instrument de musique. Essayez également de diminuer le volume de la Total PA

Spartan. Lorsqu'il y a trop de basses fréquences : Essayez de régler le niveau de tonalité et d'égalisation de la Total PA

Spartan ou de la source d'entrée audio afin de diminuer le niveau des basses fréquences. Cela vous permettra d'augmenter le volume de la musique avant que l'écrêtage se produise. Lorsqu'il y a un sifflement aigu lors de l'utilisation d'un microphone : Ceci est probablement causé par la rétroaction (effet Larsen). Dirigez le microphone loin de l'enceinte. Si vous ne pouvez entendre le microphone à cause du volume trop élevé de la musique : Baissez le volume de la musique provenant de la source. Lorsque j'appuie sur la touche piste précédente [<] ou piste suivante [>], le module ne passe pas à la station FM suivante : Appuyer sur les touches permet de sauter au préréglage suivant ou précédent. Maintenir la touche enfoncée permet de rechercher la station de radio suivante ou précédente. Si le canal de la station de radio clignote : l'appareil est en mode en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Si le logo Bluetooth clignote rapidement : l'appareil est en mode de jumelage. Si le logo Bluetooth clignote lentement : un appareil est jumelé, mais la musique a été mise en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Le numéro de piste USB (exemple : 001) clignote lentement : la lecture de la musique de la source USB a été mise en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Si l'écran à cristaux liquides affiche « NONE » : Si une clé USB ou une carte SD est correctement insérée, assurez-vous qu'elle contient des fichiers lisibles. Si vous ne pouvez connecter votre appareil audio à la Total PA

Spartan par connexion Bluetooth :

• Veillez à ce que votre appareil audio (p. ex., smartphone ou tablette) et la Total PA

Spartan soient le plus près possible l’un de l’autre lors du jumelage. Veillez également à ce qu’aucun obstacle ne se trouve entre l’appareil audio et la Total PA

Spartan, comme des murs, des meubles, etc.

• Réinitialisez la connexion Bluetooth sur la Total PA

Spartan afin de supprimer toute connexion à la Total PA

Spartan et recommencer le processus de recherche d’appareil. Si cela ne fonctionne pas immédiatement, mettez la Total PA

Spartan hors tension et de nouveau sous tension. Veuillez consulter la section Fonctionnement > Jumelage d'un appareil Bluetooth afin d’en savoir plus.

• Réinitialisez la connexion Bluetooth sur l’appareil audio en désactivant et réactivant la connexion Bluetooth. Vous pouvez effectuer ceci à partir du menu Bluetooth dans les Réglages de votre smartphone ou autre appareil audio. Si cela ne fonctionne pas et que vous avez déjà connecté votre appareil à la Total PA

Spartan dans la liste des appareils disponibles ou précédemment connectés dans le menu Bluetooth de votre appareil audio, puis appuyer sur l'icône engrenage ou « i » située à côté de « Oublier cet appareil ». Mettez la Total PA

Spartan hors tension et de nouveau sous tension et réessayez de la jumeler une fois qu’elle apparaît dans la liste des appareils disponibles. Remarque : Si la Total PA

Spartan a été récemment jumelée à un autre appareil audio qui est toujours dans son champ de portée, il se peut que vous deviez répéter ce processus avec cet appareil audio afin de supprimer la connexion.29
